Jak zrobić mechanizm do spuszczania bomb?


maxiiii
 Share

Recommended Posts

Pomyślałem o dorobieniu do mojego samolotu bomby ze styropianu.

Niestety ale nie mam pomysłu na prosty mechanizm do spuszczania bomby.



Może ktoś ma pomysł na taki mechanizm.

Szukałem na forum ale nie znalazłem:((



Z założenia ma być prosty, lekki i obsługiwać tylko jedną bombę.


Link to comment
Share on other sites

Faktycznie bardzo lekki 209g.



Tyle to z bombą chyba. A co do koncepcji to czy najżejsze serwo ciągle jest zbyt ciężkie? Jeśli tak to co pozostaje? Elektromagnes wyciągający zawleczkę? Przepalenie tasiemki przez elektryczną grzałkę-drucik?

Link to comment
Share on other sites

  • 3 weeks later...

Biorąc pod uwagę wszystkie rady stworzyłem nowy system zrzutu bomb.

Jestem z niego bardzo zadowolony i zostanie zastosowany w moim nowym modelu warbirda, Jeszcze jest w drodze.



Może kogoś to zainspiruje do lepszego wykonania takiego mechanizmu i napiszę trochę jak powstał.



Z ogrodówki na wiertarce wykonałem dwa kółka. Będą służyły jako wzornik do cięcia gorącym drutem.

Wyszło coś takiego.

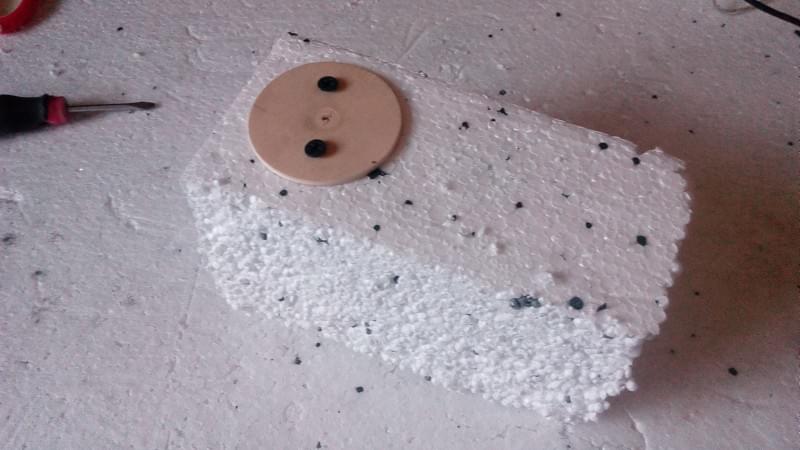

Do kawałka styropianu 100 przykręciłem wkrętami do regipsu zrobione wzorniki.

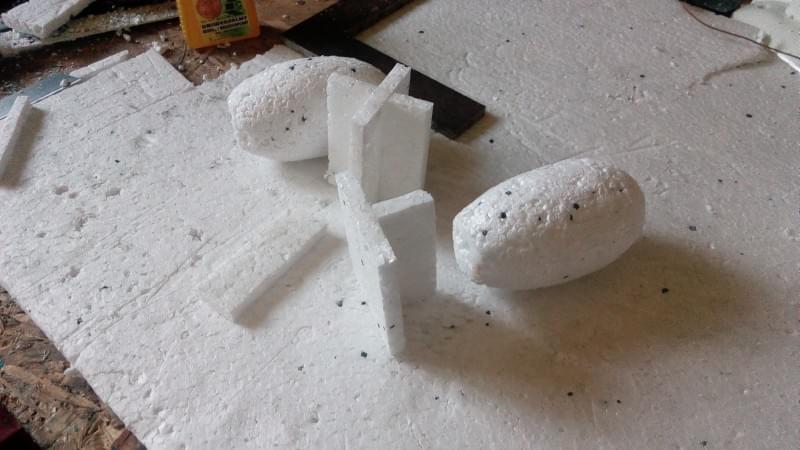

Od razu 3 szt. Jedna na zapas:)


Papierem ściernym 80 zaokrągliłem końce styropianu i dorobiłem lotki.

Przyspieszone schnięcie kleju:)

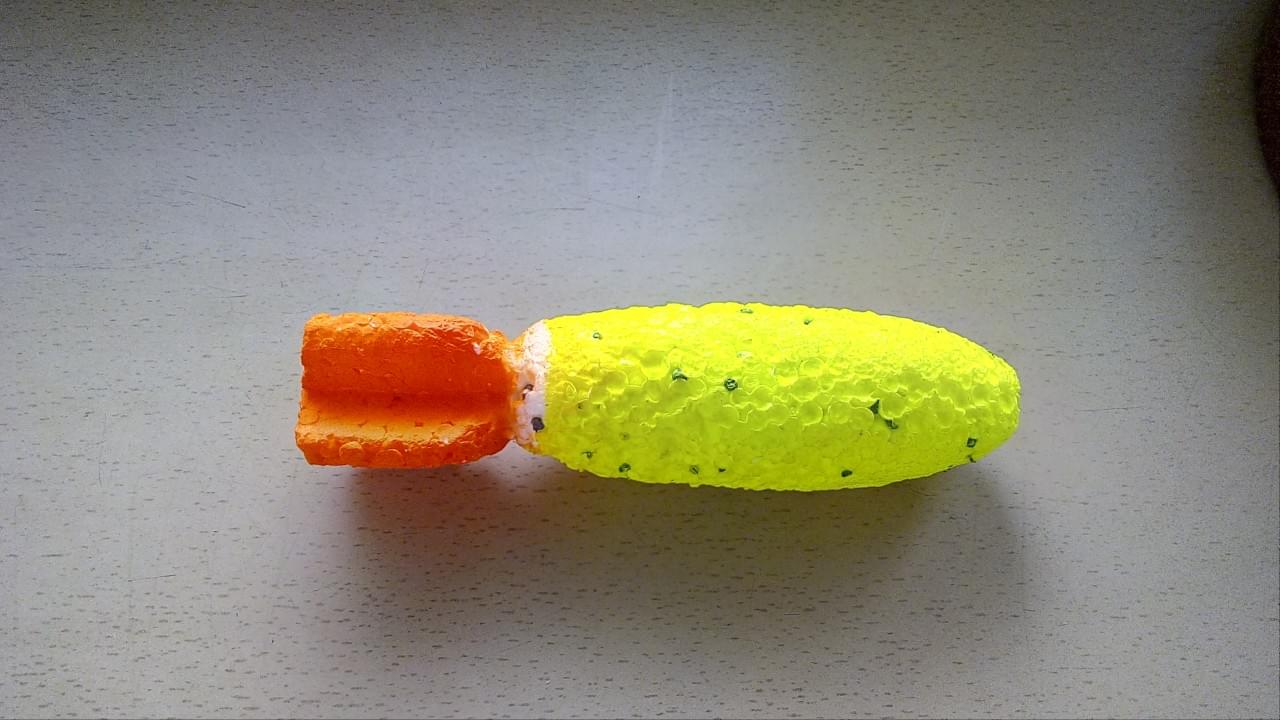

Następnie wkleiłem kawałki ogrodówki i pomalowałem bombki farbą fluoroscencyjną. Jak wpadnie w trawę będzie łatwiej ją znaleść:)

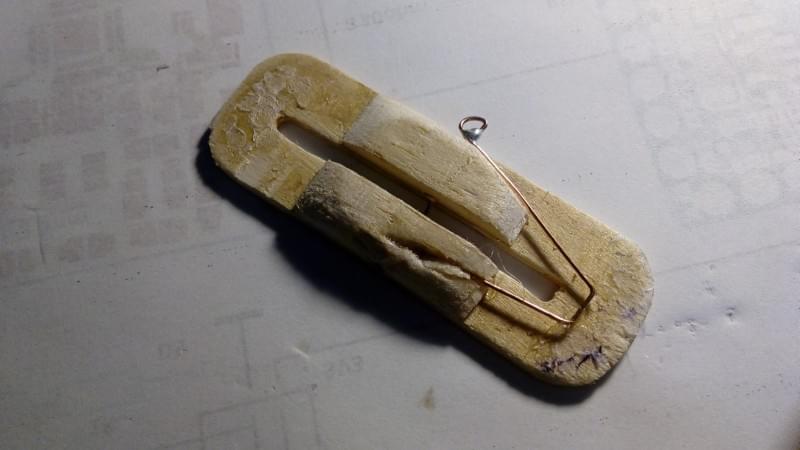

Z ogrodówki i balsy wykonałem mechanizm który będzie wpuszczony w skrzydła warbirda i bedzie trzymał bomby w jednym położeniu i nie dopóści do majtania się pod modelem.

Z drutu od migomatu zrobiłem agrawkę z oczkiem do którego będzie przywiązana cienka linka łącząca mechanizm i serwo.

Specjalnie do testów zamontowałem cały mechanizm w kawałku styropianu imitując montaż w skrzydle.

Tak wygląda cały mechanizm z zamocowanymi bombami.


A tak działa;
Ciekawe jak będzie sprawował się w modelu.
