Po podłączeniu lamp proces rozplanowania połączeń we wnętrzu nadbudówki. Będzie ciasno, więc muszę to zrobić rozważnie. Razem 26 par kostek.





Opublikowano
15 godzin temu, kesto napisał:

Kurde, przerzucam się na filatelistykę :P



To jak tak to ja się w ogóle porzucam. Wpadanie w kompleksy to już miniony etap teraz będzie depresja.

Darek robisz niesamowitą robotę.

Opublikowano

W modelarstwie są modelarze artyści i są modelarze kowale ( choć czasem też artyści)

Ale, że siedzę w branży już ponad 50 lat, więc ne wierzę, że Kolega Dariusz jest takim , ot zwykłym modelarzem , który sobie buduje stateczek... Znam dobrze u mnie na terenie kolegę, który buduje modele zawodowo. i one w niczym nie różnią się pod względem jakości wykonania od tego Atlasa.

Wg mnie ten model buduje (chyba) dla przyjemności Zawodowiec obeznany z technikami, z dostępem do różnych odpowiednich przyrządów i być może maszyn... Cudów nie ma.



Kolega Dariusz, jeżeli to nie tajemnica to gdzie pracuje, lub gdzie pracował przez (jak myślę)przez ostanie dłuuugie lata?

Do takiego warsztatu i jakości wykonania dochodzi się latami.



A jak zasięgnąłem języka, jakoś Kolega Dariusz nie wystawiał się , ani nie startował na zawodach makiet?

Więc co geniusz czy talent objawiony? Wg  mnie lata ciężkiej pracy i zdobywanie doświadczeń za tym stoją.



Ale fakt, faktem stateczek PIĘKNY i radzę po ukończeniu wystawić go na wystawach i w zawodach bo chyba ma pływać. Wg mnie medale zapewnione.

I Warsztatu, i jakości jako modelarski FSRowy kowal GRATULUJĘ:)?

A.C.

Opublikowano

Jak to się mówi - kowal, ale delikatny !! ?

Każdy z Was piękne modele w swojej klasie buduje !!

A Atlasa cały czas też z przyjemnością podglądam - całe życie człek się uczy !!! ?

I po to jest to forum !!?

  • Dzięki 1
Opublikowano

Moi drodzy koledzy modelarze!!!

Miło się czyta Wasze wpisy i wszystkie są dla mnie bardzo cenne. Nie ukrywam, że pojawienie się na forum wyzwoliło we mnie jeszcze większą motywację do budowy. Powyższy wątek był już poruszony, więc nie pozostaje mi nic innego jak go uzupełnić. Generalnie forum jest po to, aby anonimowo wyrażać swoje opinie i aby wprowadzić zainteresowanie oglądających. Będzie lepiej jak nie będę się przedstawiał kim jestem i co robię, a powiem czego nie robię. Otóż nie jestem modelarzem i nigdy nie byłem. Nie mam dostępu do nie wiadomo jakich maszyn, poza kilkoma modelarskimi, które nabyłem lub wykonałem specjalnie dla budowy tego modelu. Model buduję tylko i wyłącznie dla przyjemności. Obecna budowa pomaga mi także w odstresowaniu się po pracy. Taka chwila w zatopieniu się w czymś co po prostu lubię.  Łatwo można wrócić do mojego pierwszego wpisu odnośnie genezy budowy Atlasa. Próbuję po prostu zrealizować plany z dzieciństwa, które w pewnym etapie porzuciłem, gdyż inne sprawy stały się priorytetami. Jak to się mówi, w końcu trzeba tematy zamykać. Wcześniej ukończyłem model HMS Victory. Jest to model tylko i wyłącznie wystawowy. Zbudowany na podstawie planów Małego Modelarza z lat 70-siątych. Wykonany jest jednak z drewna w skali 1:166.

Pierwszy publiczny pokaz modelu.




Obiecałem, że wrzucę relację z jego budowy. Postaram się po ukończeniu Atlasa. Ot i cały mój dorobek modelarski poza kilkoma samolotami z plastiku i modelami z małego modelarza z dzieciństwa na których się uczyłem, a które do dziś nie przetrwały. Tak, Atlas to pierwszy, prawdziwy model i raczej ..... ostatni. Taki model marzeń z maksymalnym wypasem i bez żadnych skrótów. Miejscami przekombinowany (wentylatory chłodzące), ale chciałem, aby było w nim wszystko, gdyż drugiej próby nie będzie. Jak to się ma do Waszych wspaniałych kolekcji modeli? Nie można nawet porównać i nawet nie próbuję stawać w jednym szeregu z Wami. Przeglądam Wasze wątki i jestem zawsze pod wrażeniem i zadaję sobie pytanie - jak to zrobiliście? Wzoruję się na dobrych pracach i w miarę umiejętności i możliwości próbuję naśladować. Raz się uda, innym razem nie. Nie sprzyja to przyspieszeniu budowy. Brak czasu to kolejny przeciwnik. Model nie jest planowany na żadną wystawę, ani zawody. Ale będę chciał go Wam pokazać w pełnej okazałości. Czas i miejsce do ustalenia. Trzeba tylko uzbroić się w cierpliwość. A póki co sądząc po zainteresowaniu wątkiem, tej wam nie brakuje. Wtedy będzie możliwość się spotkać i poznać. Mam nadzieję, że rozwiałem wiele wątpliwości i wiele zostało wyjaśnione. Póki co wracam do modelu, bo święta idą i zapowiada mi się przerwa w budowie. Pozdrawiam Was.

  • Lubię to 2
Opublikowano

Aby móc wykończyć sterówkę muszę zrobić maszt.

Na samej górze jest lampa topowa biała 360°.






Do jej wykonania użyłem diody przezroczystej 5 mm....




diodę rozwierciłem i powstał klosz...








wnętrze wypolerowałem pastą do zębów....






do oświetlenia użyłem mini żarówki 12V 3x7 mm




podstawa z rurek ABS o różnych średnicach...






elementy z jakich wykonana jest lampa




całość po zlutowaniu i złożeniu. Teraz jeszcze wygładzić nadmiar lutu i pomalować...




















Opublikowano

Żaróweczka z przylutowanym kabelkiem....




Ponieważ brak jest w maszcie miejsca na podwójną otuliną termokurczliwą, użyłem izolacji w płynie...





Moment wykonywania elementów na maszt....




oraz wszystkie półki lamp i anten.....


Opublikowano

Czas świąteczny nie sprzyja budowie modelu. Udało się jednak, go trochę wygospodarować i złożyć antenę TV.




W latach 70-siątych składałem taką z ojcem, Nie sądziłem że zrobię to ponownie i to po tylu latach....



szablon do lutowania anteny....




i efekt końcowy....


Opublikowano

Pomyślałem, że jednak nie dam rady zamontować elementów wewnątrz nadbudówki. Będzie brakowało rąk. W tym celu zrobiłem stojak. Można na nim postawić kompletną nadbudówkę (włącznie z antenami) do dołu pokładem....


Opublikowano

Antenę TV pomalowałem na srebrno, aby wyglądała na aluminiową i dołączyłem puszkę z kablem....




Dla tej anteny wygiąłem dwa okręgi i je zamocowałem klejem i lutem....

2020-01-04_232719.thumb.jpg.8d644de1249b3df29ebb9c3fe9ce3e32.jpg2020-01-04_232851.thumb.jpg.8230e3d6d3f5093d7762821e1d543a47.jpg



Pozostałe lampy masztowe 225°....




podłączona czerwona obudowie z drutu....


  • Lubię to 2
Opublikowano

Koncepcja pociągnięcia wszystkich kabelków do lamp wewnątrz masztu ostatecznie została porzucona. Powodem nie jest brak miejsca, gdyż do tego celu mam bardzo cienkie przewody, ale bardzo wysoka trudność wykonania kompletnego masztu. Zrobię to po prostu w taki sam sposób jak jest to wykonane na prawdziwym holowniku. Kable są poprowadzone na zewnątrz masztu pod osłoną...




Ja chciałem je ukryć, gdyż na modelu taka wiązka kabli, to żadna dekoracja. Razem będzie ich przecież 12. Kable do lampy topowej pozostaną jedynie wewnątrz. Lampy będą włączane w sekwencjach właściwych dla danego kodu oświetlenia. Jako obudowy użyłem profile kwadratowe zamknięte z ABS o różnych wymiarach...




Aby je zmniejszyć odciąłem jedną ścianę i tak powstał profil C. Dzięki temu zabiegowi nie będą wyglądały na zbyt masywne....




W takiej kolejności będą zamocowane do masztu....




Widać wycięte miejsce w którym kabelki wejdą do wnętrza masztu, po czym do sterówki i dalej do kostek łączeniowych wewnątrz nadbudówki...




... przymiarka na maszcie. Podstawa lampy topowej jest już zamocowana na stałe.




Teraz dopiero mogę zaślepić tylną część masztu i wkleić szczeble drabiny. Zrobiłem je z profilu kwadratowego 1.5x1.5 mm. Powinny być z profilu 1x1 mm, ale wyglądały na zbyt cienkie....




po odcięciu nadmiaru kształtowników i po nałożeniu szpachli...






Opublikowano

Poniżej dostępne profile w sklepie w którym się zaopatruję....

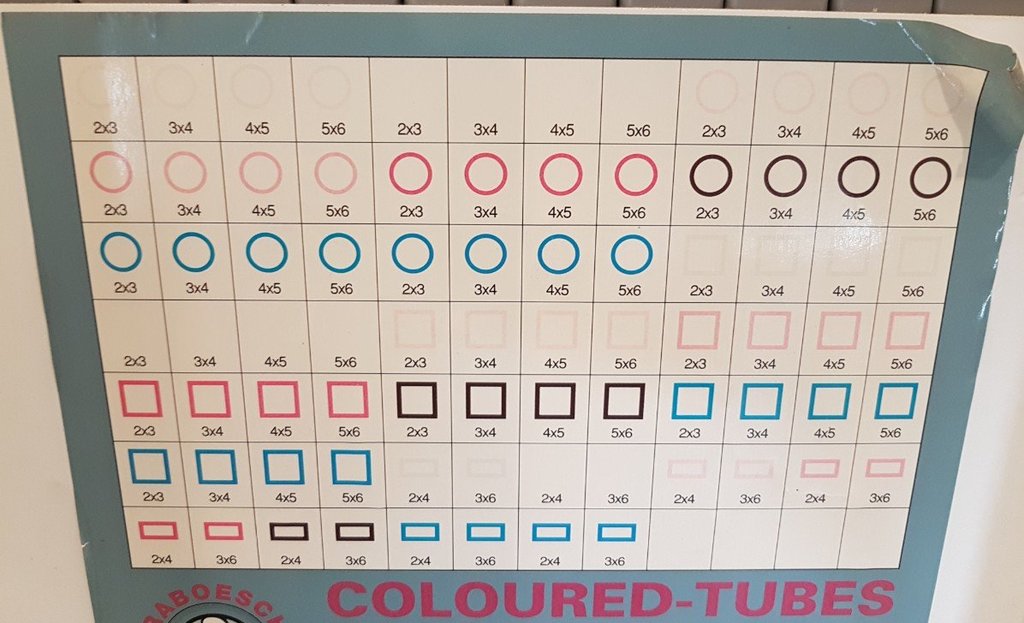

profile koloryzowane

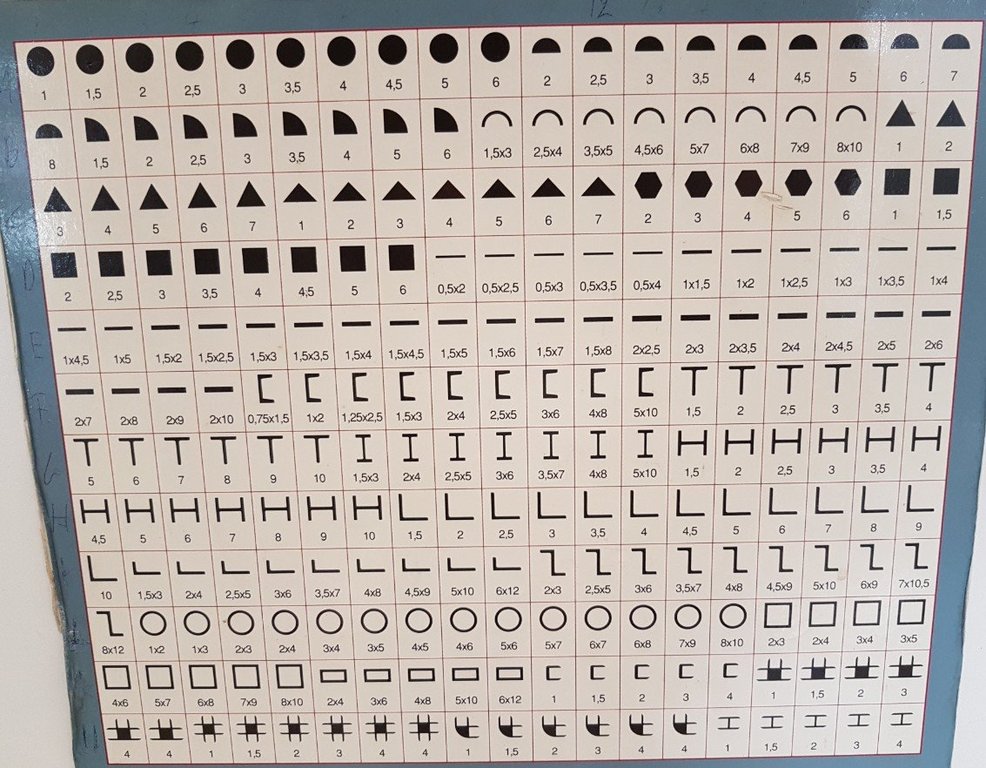

profile z białego ABS....




link wysyłam na pocztę.

  • Lubię to 1
Opublikowano

Wieczór poświęciłem na wykonanie kolejnej anteny.




Sama antena z uchwytu jest wyjmowana. Ułatwi to transport nad wodę. Te kila centymetrów może się wtedy przydać....


Opublikowano

Jeśli można również poproszę linka do tego sklepu.Chociaż widać na zdjęciu ze ściągą do profili nazwę producenta , to po cenie śrub napędowych , tego samego wytwórcy , mam obawę czy będzie mnie stać.

Mam kilka pytań.

Pierwsze . Antena TV , jest mocowana na stałe (?) , jaki to ma sens jeżeli wiemy że minimalna odchyłka i telewizor zaczyna śnieżyć i obraz zanika , albo pojawiają się "duchy" przez odbicia sygnału od innych obiektów.Bo nie jestem przekonany że dotąd manewrują przy nadbrzeżu aż obraz jest prawidłowy ?

Drugie. Wydaje mi się że ta osłona na przewody na maszcie ,to jest dokładka z późniejszych modernizacji. Bo jest zrobiona niestarannie,stocznia raczej puściła by w maszcie.

Trzecie. Ta ostatnia antena, a właściwie jej długość,jest gdzieś podana.Bo na rysunku jest pokazana jako dwa fragmenty.Czy to antena UKF?



z góry dziękuję za linka i ewentualne odpowiedzi
