Kontroler Omnibus F4 pro

[maxiiii]

Tu piszą co innego.

https://cdn-global-hk.hobbyking.com/media/file/517911206X433170X12.pdf

[Irek M]

Marek - przecież nawet na schemacie z Twego linku zworka jest na 6 i 7 więc jak mogą pisać co innego?



E D Y T A  - zamiana zworki na 3 i 4 też nic nie dała. Podłączając zasilanie modelu słychać tradycyjne kilka piknięć, drgnięcie sterolotek. Potem już tylko rytmiczne mruganie niebieskiej diody kontrolera.

[maxiiii]

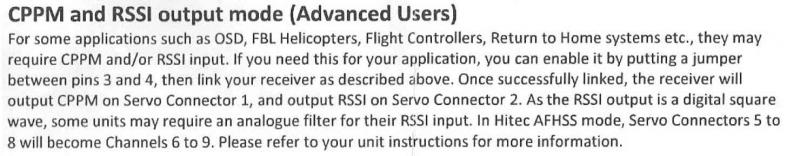

Ciebie interesuje to:

[Irek M]

To teraz na polski ten tekst bo nie udało mi się go skopiować i wrzucić do tłumacza.

[japim]

Zakładasz zworke na 3i4, bindujesz z nadajnikiem i teraz na kanale 1 masz wyjście Cppm lub po prostu Ppm. I ten sygnał wpisz do kontrolera.

[Irek M]

Zakładasz zworke na 3i4, bindujesz z nadajnikiem i teraz na kanale 1 masz wyjście Cppm lub po prostu Ppm. I ten sygnał wpisz do kontrolera.

Czyli całość muszę podpiąć po bindowaniu do programu Inav?

Odbiornik był już bindowany Z Aurorą gdy zworka była na 6 i 7. Po bindowaniu i podłączeniu serw oraz zasilania wszystko działało jak należy. Ale przez kontroler nie wszystko działa.

[maxiiii]

Tu masz instrukcję którą możesz przetłumaczyć.

https://www.dymondusa.com/instructions/80557.pdf

[Irek M]

Oj, chyba nie jest tak jak sugerujecie. Rysunek wyraźnie pokazuje na których pinach ma być zworka 6 - 7. Po zmianie zworki na piny 3 - 4 w ogóle nie mogę zbindować odbiornika i nadajnika.

[maxiiii]

 Po zmianie zworki na piny 3 - 4

A gdzie tam jest napisane po zmianie.

Nie mam tego odbiornika ale w instrukcji napisali aby założyć zworkę na 3 i 4 i dodatkowo zbindować z dodatkową zworką na pinie 6 i 7. Czyli dwie zworki. PPM będzie wtedy na pinie 1.

[Irek M]

Ja pierdziu, to jak ja to czytałem ...A wcześniej dziwiłem się po co mi dwie zworki...może gdyby jedna się zgubiła . Zaraz to sprawdzę.

[Irek M]

Dzisiaj udało się wejść w ustawienia kontrolera, wczoraj nie udawało się bo najwyraźniej niechcąco zresetowałem przyciskiem. Więc niby mogłem już wejść we wszystkie ustawienia ale podobno - tak twierdzi brat - program nie widzi linku PPM. Po odkręceniu całej płytki okazuje się, że przewody odbiornika najprawdopodobniej są źle przylutowane - nie były w poziomie tak jak wskazuje miejsce na płytce.  W sumie to nie dziwię się, że poprzedni właściciel wcale nie był skory do jakiejkolwiek pomocy zasłaniając się brakiem czasu.

Czy próbując cokolwiek ustawić muszę mieć włączone zasilanie modelu i nadajnika(?) czy tylko USB pod kontroler i komp?

[japim]

Aby ustawić kontroler wystarczy mieć USB. Ale aby widzieć sterowanie to odbiornik tez musi mieć zasilanie. Inaczej nie zobaczysz ppm bo bez prądu nie ma komu go generować.

[Irek M]

Czy z tej fotki już widać, że przewody zółty i brązowy są pozamieniane miejscami? Brązowy to pewnie "+", a żółty to sygnał - więc żółty powinien być przylutowany do PM (?) Końce przewodów odbiornika pociągnąłem czerwonym kolorem





[japim]

Na fotce żółty jest przylutowany do +5 a brązowy do PPM. Chcesz to zamienić dla świętego spokoju?



Tzn ogólnie dobrą szkołą jest trzymać się jakiejś ustalonej konwencji. Czarny/brązowy minus. Żółty/biały to sygnal. Czerwony/pomarańczowy to plus. Oczywiście dużo zależy od aktualnej kolorystyki wiązki (są przecież zielone niebieskie fioletowe żyły) ale w Twoim przypadku to ewidentnie odstępstwo od tej szkoły.

[Irek M]

Przemek tak jak piszesz - żółty to sygnał, czerwony - plus, czarny masa. U mnie zamiast czerwonego jest brązowy. Dlatego wydawało mi się, że powinien pójść do +5V, a żółty jako sygnałowy do PM. Czarny jest raczej na swoim miejscu. Jeśli dobrze rozumuję to nie byłaby to zamiana dla świętego spokoju.

[Irek M]

No i mały sukces; zamieniłem przewody ale na wtyczce i nareszcie jest reakcja sterolotek na wychylenia drążków. Fakt, że pozamieniane - wysokość działa "na lotkach" i odwrotnie ale to już drobnostka. Nie wiem tylko czy w takim podłączeniu przez kontroler mogę programować kanały z nadajnika czy już tylko w programie Inav. Silnik jeszcze nie zaskoczył ale to pewnie też jest już do ustawienia. Tak więc dzień przed szwedzką podróżą jestem zadowolony

[japim]

Zależy co chcesz programować. Sygnały sterujące możesz sobie programować nadal w radiu. Dodatkową "interpretację" tych a sygnałów programujesz w inavie.

[Irek M]

Mówiąc o programowaniu miałem w tej chwili na myśli tylko przyporządkowanie kanałów. Programowanie ustawień kontrolera np. by latał na zadanej wysokości po punkt ;)ach nadal jest i będzie czarną magią .

[wojtek-a]

Z tego co wyczytalem (tez tak zrobilem) trzeba tak ustawic nadajnik, zeby kierunki ruchow drazkow odpowiadaly temu co sie pokazuje na diagramie w inavie (czli neutrum - 1500, drazek maks w prawo albo w gore 2000, max w lewo albo w dol 1000). Potem trzeba tak kombinowac w mikserze w inavie zeby chodzilo jak ma chodzic...



ps:

odkad zainstalowalem kontroler w modelu, przestalem latac; siedze wieczorami przy komputerze i przestawiam, bo ciagle cos nie tak. Witaj w klubie    !

[Irek M]

No właśnie Wojtek, też się tego obawiam . To mój trzeci kontroler i z żadnym nie latałem jeszcze. W APM nie dokończyłem programowania bo nie wiedziałem co dalej na którymś tam etapie, w CC podobnie. Może w tym pójdzie lepiej ...
