Menedżer zasilania serwomechanizmów HV z 8.4V

[Grzesiek1]

Przykładowo ltc3864 ale jest dlawik. Nie mam pojęcia jak może zachowywać się odbiornik z takim dławikiem. Mogą być zakłócenia?

Są układy też z serii ltc porównujące napięcia wejściowe i wybiera to wyższe. osobiście chyba jednak wole schotky bo scalak mniej to zawsze bezpieczniej.

[enter1978]

Ja w starej instalacji zauważyłem właśnie że akumulatory nie równo się rozładowują , po kilku lotach jeden oddał 600mah a drugi 900mah, ale dzięki prostocie tej płytki bo powinna być niezawodna, zamontuję ją w modelu bez wahania.

Wszystkie serwa mam 7,4v więc będą zasilane prosto z akumulatorów , a odbiornik mam zasilany do 8,4v więc też nie ma problemu z zasilaniem prosto z pakietu.

Dla mnie najważniejsza jest niezawodność , w urządzeniu ma nie być co się zepsuć , ma być wydajne i ma mieć wystarczający zapas mocy, reszta niedogodności nie ma znaczenia.

[rc.fpv.poland]

Step down, więc jest to zwykły filtr LC a nie tak jak w step up.



Im więcej tym gorzej. Ale diody połączone równolegle i zsumowane moce teoretyczne to jeszcze większy problem.



Jeśli diody, to tak by każda połączona równolegle wytrzymała max natężenie.



Ps.



Jeśli tak to zamiast płytki zastosuj jedną diodę podwójną schottky na duży prąd. Wyjdzie taniej i bardziej niezawodnie !



To jednak nie moja bajka. Ja chcę aby jedna bateria była całkowitym spadochronem zapasowym.

[Grzesiek1]

Osobiście mam jedna podwójna dioda na jeden pakiet. 2x25A z tego co pamiętam. Dwa takie same pakiety z tej samej firmy. I w miarę równo wysiadają. Dioda nie jest uc wiec na tym nie jesteśmy w stanie równo wyładować pakietów. Tak jak wyżej napisał kolega Enter1978. Menadżery typu dualski itp. Mają układ scalony mierzący napięcie.

[rc.fpv.poland]

A zgadnij dlaczego pomimo zastosowania podwójnej diody pakiety rozładowują się nie równo? Oprucz oczywiście różnicy w samych pakietach.



Ładowarka pokaże Ci ile z tej różnicy wynika z samych pakietów a ile z diód.



I traz ustawiasz sobie alarm napięcia na linku rc.

1.Chcesz wykorzystać max pojemności, co może się stać z jednym z pakietów?

2.Jeden z pakietów siada. Nie jesteś tego świadomy. Jak zmieni się tempo rozładowania pozostałego pakietu?

[enter1978]

No w sumie to u mnie sytuacja wygląda identycznie jak u Grzegorza , dwa identyczne pakiety , są to gens ace 2200mah 25c.

Po kilku lotach robię sobie przerwę podłączam ładowarkę , ładuję dwa na raz więc dość szybko ładowanie idzie ,choć przyznam że ładuję z balancerem to na lotnisku jak zobaczę że na ładowarce juz ampery spadają to odpinam ładowarkę i nie czekam do zakończenia ładowania.

Ale nigdy nawet jeden raz nie wyciągnąłem z akumulatora więcej niż 1 Ah, to jak pakiet ma 2200mah to nie zużywam nawet połowy jego pojemności.

Zastanawia mnie jedynie to co kolega wyżej pisał że trzy diody równolegle to niedobre rozwiązanie.

[Grzesiek1]

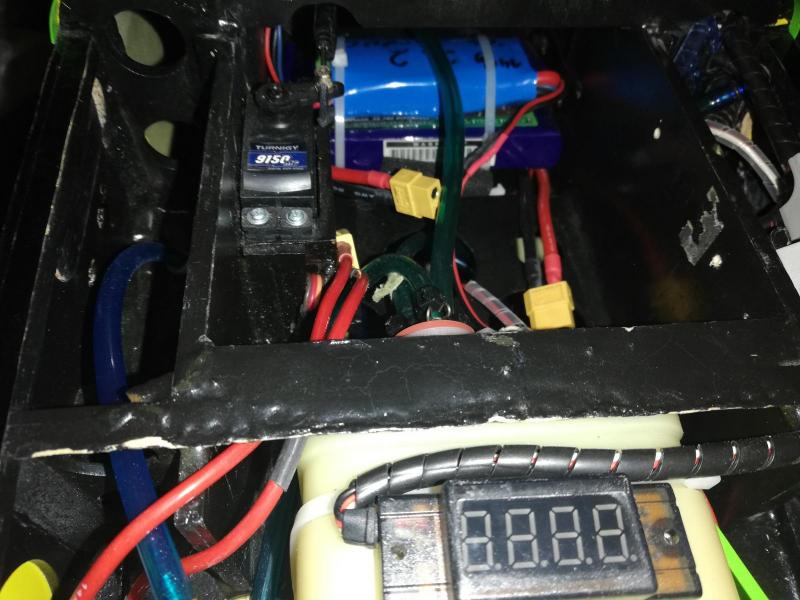

usunąłem sobie post niechcący:D ja jestem osobą budującą testująca. Nie opieram się za dużo na teorii. Zrobiłem prototyp. Testowaliśmy z powodzeniem. Tylko ja płytki robię sam, dioda lutowana do druku i duza powierzchnia miedzi przy elemencie. Dodatkowo cynuje grubo masy i miejsca przy elementach, które mogą mieć temperatury. Plytka zimna. I uklady liniowe ogólnie nie maja sprawnosci 100% coś gdzieś uciec musi.

Co do diod tez mnie to zastanawia. Cieplo rozchodzi się na 3 prądy na 3. Przecież nie są szeregowo

[enter1978]

Ja co do elektroniki to ciemny jak tabaka w rogu jestem.

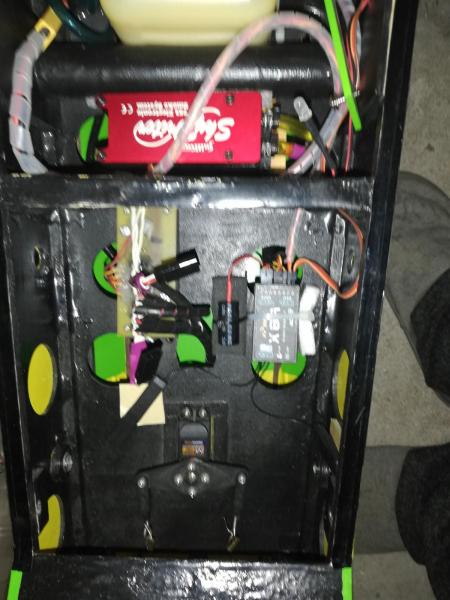

Ale używam do dziś płytki od TeBe i doskonale się spisuje , tyle że tam nie jestem pewny ale chyba zasilanie odbiornika to mam podciągnięte z szyny zasilającej serwa i z racji że się nie znam to wydedukowałem że właśnie tym przewodem zasilającym odbiornik z ścieżki zasilającej serwa umożliwię odbiornikowi zasilanie serw , a o tym nie ma mowy.

Więc nie pamiętam i głowy nie dam ale jestem prawie pewny że w ten przewodzik zasilający odbiornik mam wlutowaną diodę, tak żeby zasilić odbiornik ale żeby odbiornik juz niczego nie zasilał.

I tutaj poprosiłem Damiana aby zostawił wolne piny i można było coś sobie samemu wykombinować w kwestii zasilania odbiornika, no i można piny połączyć i zasilić odbiornik prosto z ścieżki zasilającej serwa, można sobie podłączyć całkiem osobne źródło zasilania dla odbiornika, Damian dołożył jeszcze opcję zasilania odbiornika 5V , a ja w te piny pewnie wrzucę diodę tak jak mam w starym modelu, choć możliwe że ten mój pomysł z starej instalacji jest bez sensu.

[rc.fpv.poland]

Przez tą diodę która ma niższy Vf popłynie większy prąd. Ta dioda może w pewnych sytuacjach przejąć na siebie większość prądu. Dioda pada. Nawet o tym nie wiesz bo masz jeszcze 2, które już mogą pójść lawinowo. Dlatego nie sumuje się po prostu prądów w połączeniu diód równolegle.



Normalnie każdą diodę liczy się na 75%. Dioda x2 100A = 75+75 = 150A a nie 200.



Ja jednak daję takie diody by każda z nich wytrzymała prąd przy danym napięciu. Kwestia bezpieczeństwa.



Dlatego też pakiety się rozładowują nie równo.





Do tego dochodzi. Nie równe naładowanie, różna oporniść wewnętrzna, różna pojemność.





Do tego im większy pobór prądu tym większy spadek napięcia.



Schottky 0,3-0,9 V zależnie od poboru prądu. Dodatkowe skoki napięcia nawet 1V + skok napięcia na baterii podczas poboru prądu.

[jetfan]

Super temat, jeśli będzie można zamawiać to jestem zainteresowany co najmniej dwoma sztukami,

proszę o mnie pamiętać

[enter1978]

Nie ma to jak nie mieć pojęcia i drążyć temat , ale nic to, drążę może się czegoś dowiem .

W starym menadżerze miałem dwie diody 10A każda , czyli jedna przypada na jeden akumulator , i to właśnie tutaj mi się akumulatory nierówno rozładowują.

Ale tak czy inaczej całość ma wydajność 20A , niestety nie wiem ile prądu pobiera model i bojąc się że stary menadżer pracuje na granicy wytrzymałości, poprosiłem Damiana o zwiększenie mocy do 30A względem mojej starej instalacji 20A, choć stara działa bez zarzutu i przez dwa lata nic sie nie działo niepokojącego.

Nie wiem tylko jak się zachowa uszkodzona dioda o czym wspomina Adam , czy ona nie zachowa się jak drut? ja się nie znam ale czy jak taka jedna dioda by padła to czy wtedy przypadkiem nie zaświeci się światełko po stronie sąsiedniego akumulatora mimo że sąsiedni akumulator nie jest nawet podłączony? , jeśli tak to łatwo by było wyłapać że któraś siadła mimo że wszystko działa.

Natomiast zakładając że to co napisał Adam diodę trzeba brać na 75% to chyba tu jest dobrze bo mi wychodzi że 75% mocy urządzenia to jest 22,5A , w starym menadżerze 75% mocy to jest 15A i dawało radę to w nowym 22,5A tym bardziej sobie poradzi.

Ale oczywiście mogę nie mieć w niczym racji

[rc.fpv.poland]

Masz rację. Może powstać też zwora.

[oki188]

Cześć.

Niestety mam smutną wiadomość przesyłka rejestrowana z częściami na którą czekam już ponad 2 miesiące niestety ZAGINĘŁA.

Cel podróży - Śledzenie zużycia energii: 2400 ms

2019-11-22 14:13 PEKIN, Przedmiot przybył

2019-11-22 14:13 PEKIN, Paczka wysłana

2019-11-16 19:21 Międzynarodowy System Pocztowy, Wysłany

Pochodzenie - Śledzenie zużycia energii: 78 ms

2019-12-16 16:37 Changsha City, Import Customs Release

2019-12-16 14:13 Changsha City, wysłany do importu celnych

2019-12-11 22:14 Pekin, Import Celne Release

2019-12-11 15:40 Pekin, Pekin Post International powrót, uwaga: powrót bezpieczeństwa

2019-12-10 02:13 Pekin, Pekin Exchange Station Powrót

2019-11-23 08:56 Pekin, dostarczany do transportu lotniczego

2019-11-23 08:55 Pekin, dostarczany do transportu lotniczego

2019-11-22 14:13 Pekin, Pekin Post International został wywieziony bezpośrednio zapieczętowane

2019-11-16 23:56 Changsha City, pozostawiając "Changsha County Star SandS Cast Center", następny przystanek , Changsha International

2019-11-16 19:21 Changsha City, Changsha County Star Sand Sand Stakes Center otrzymał kopię, agent: Lu Liang

2019-11-15 21:30 Utworzone zlecenia logistyczne (platforma szybkiej sprzedaży)

Więcej informacji brak otworzyłem spór ze sprzedawcą ale na zwrot środków pewnie poczekam więc obecnie projekt WSTRZYMUJE DO ODWOŁANIA

[Marek_Spy]

Ja tez czekam i nie ma plaga czy jak?

Wysłane z mojego K6000 Pro przy użyciu Tapatalka

[Andrzej93]

Witam. Coś się ruszyło z tym managerem bo jestem zainteresowany?

[oki188]

Z projektu ruszyło tyle że otrzymałem jedynie zamówione piny

Trochę trwało zanim dostałem zwrot za zagubione przesyłki a w sumie zginęły 3.

Niestety chwilowe problemy zdrowotne potem korona wirus wstrzymał prace ale myślę że w Kwietniu złoże zamówienie. Tylko też kiedy dojdą podzespoły  to nie wiadomo.

Nie wiadomo też co z fabryką w której miałem zamawiać PCB ehhh. Same problemy.
