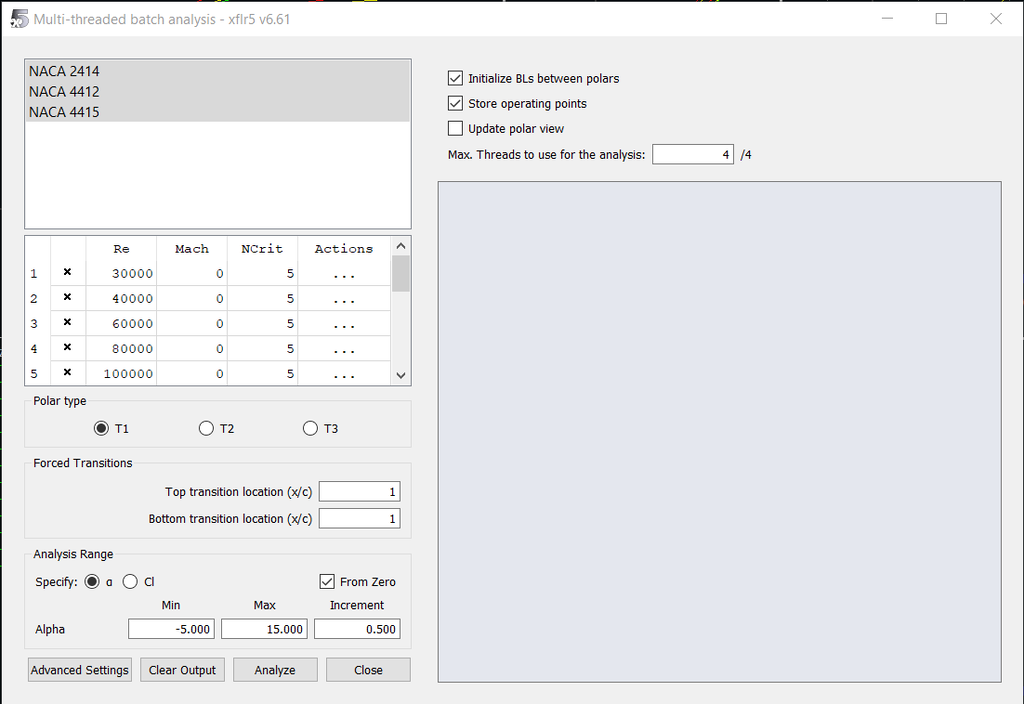

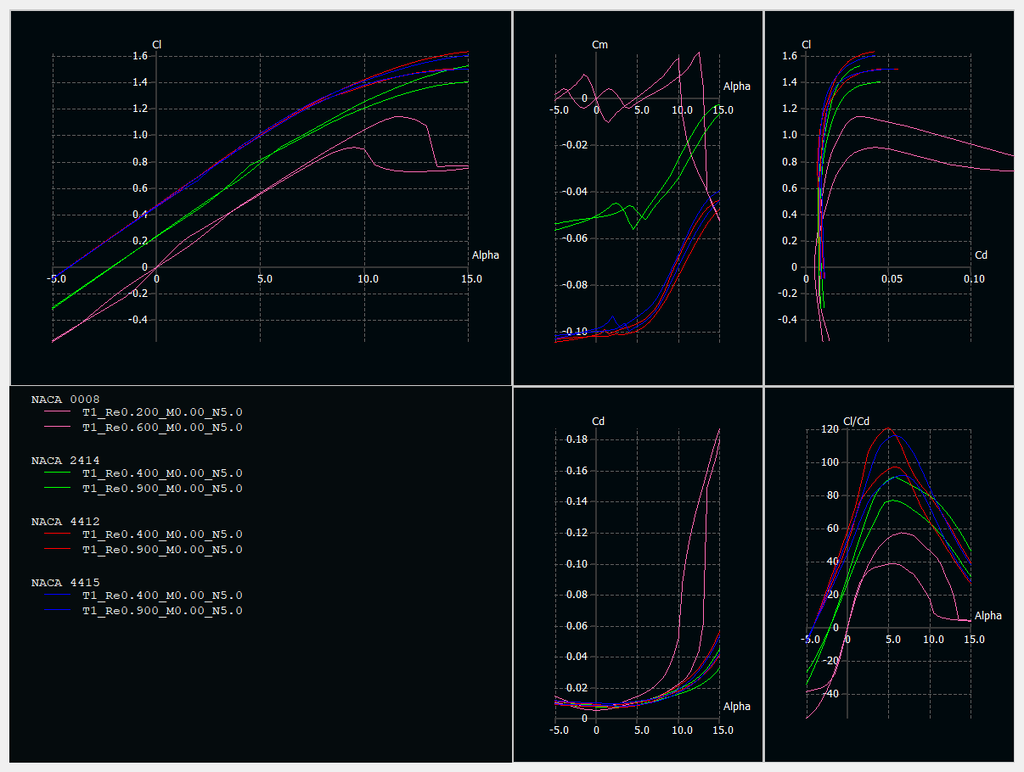

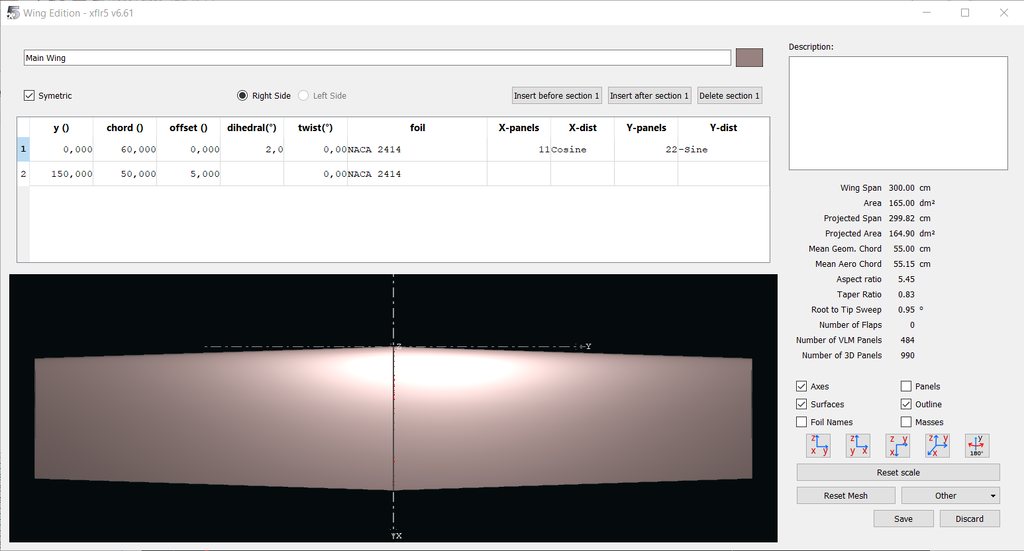

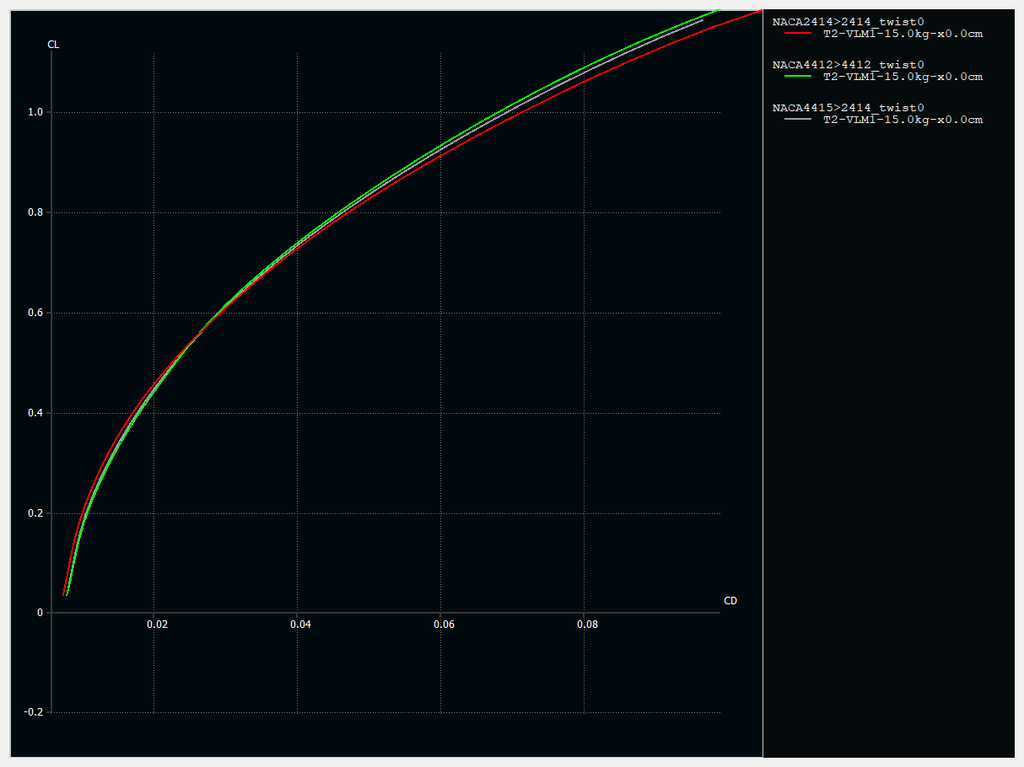

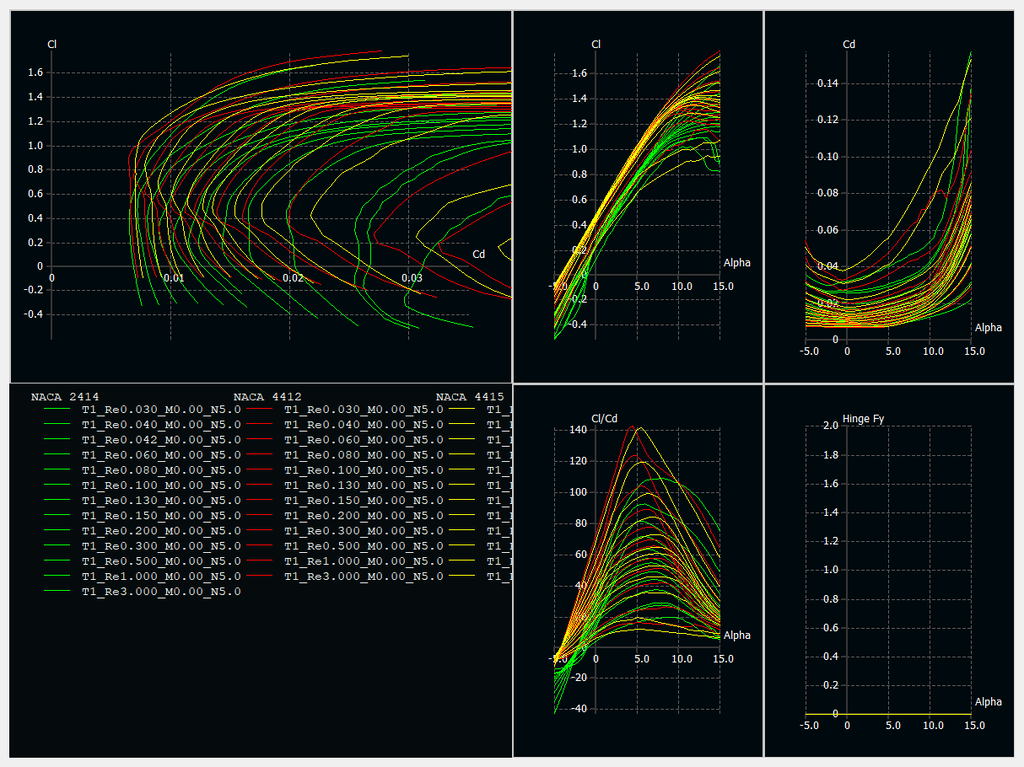

Elvis Opublikowano 28 Grudnia 2024 Opublikowano 28 Grudnia 2024 No to tym razem ja będę prosił o merytoryczną ocenę wyników moich obliczeń (nie robiłem tego nigdy) i oczywiście będę wdzięczny za konstruktywne uwagi. Z kolegą postanowiliśmy policzyć nową holówkę, zanim cokolwiek zostanie wystrugane, założenia są takie: - rozpiętość 3-3,2 m - cięciwa przy kadłubie 60 cm, na końcu 50 cm - konstrukcja skrzydła klasyczna (żebra, kesony...) + klapy, lotki - pokrycie coveral - waga rtf 15 kg - napęd spalinowy Po przejrzeniu obecnych konstrukcji i ich profili (Morawa, Traktor - NACA 4412, Bidule - NACA 2414) pojawił się dylemat który profil/e zastosować. Wszystkie te modele widzieliśmy nieraz w akcji i dlatego uznaliśmy że będą dobrym punktem wyjścia; stabilność w powolnym locie z holem, spokojne i krótkie lądowania, sensowny zakres prędkości lotu. Chcemy oszacować min. prędkość lotu oraz uzyskać jak najlepszą charakterystykę przeciągnięcia, więc dla porównania zrobiłem 3 warianty skrzydła: - czerwony dla NACA 2414 - zielony dla NACA 4412 - żółty dla NACA 4415 przy nasadzie i NACA 4412 na końcówce bez zwichrzenia geometrycznego a potem zrobiłem linią przerywaną j.w. ze zwichrzeniem końcówki -2 dla porównania. Dobra, po kolei, zgodnie z poradnikiem Patryka: 1. ... 2. Wczytane ww. profile 3. Zrobione dla nich Batch Analysis 4. Zrobione 3 skrzydła 5. Policzona analiza dla stałej siły nośnej (Type 2) i 15 kg wagi i jeżeli dobrze rozumiem to z powyższego wykresu, bez dodatkowych składowych, Vmin to ok 11 m/s (bez klap bo to ew. next level). Następnie chciałem sprawdzić charakterystykę przeciągnięcia jak pisał Patryk i wyszło tak: I teraz pytanie: czy do tej pory te obliczenia są poprawnie zrobione i można dalej zająć się rozkładami siły nośnej, ew. zwichrzeniami, sprawnościami? 1

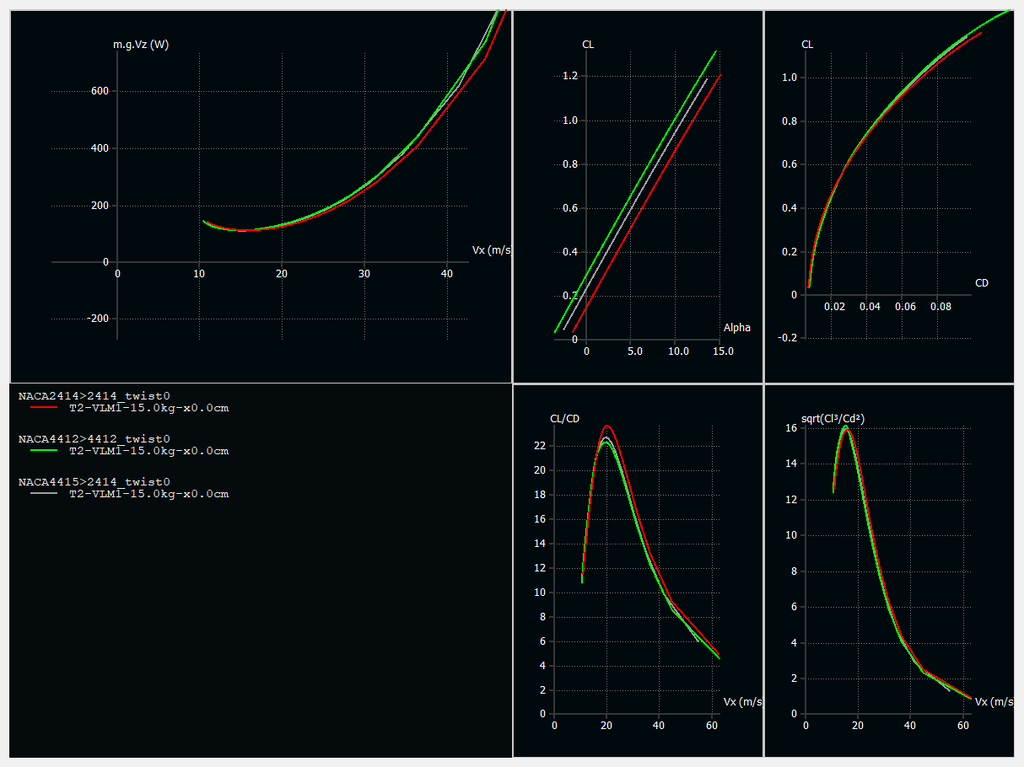

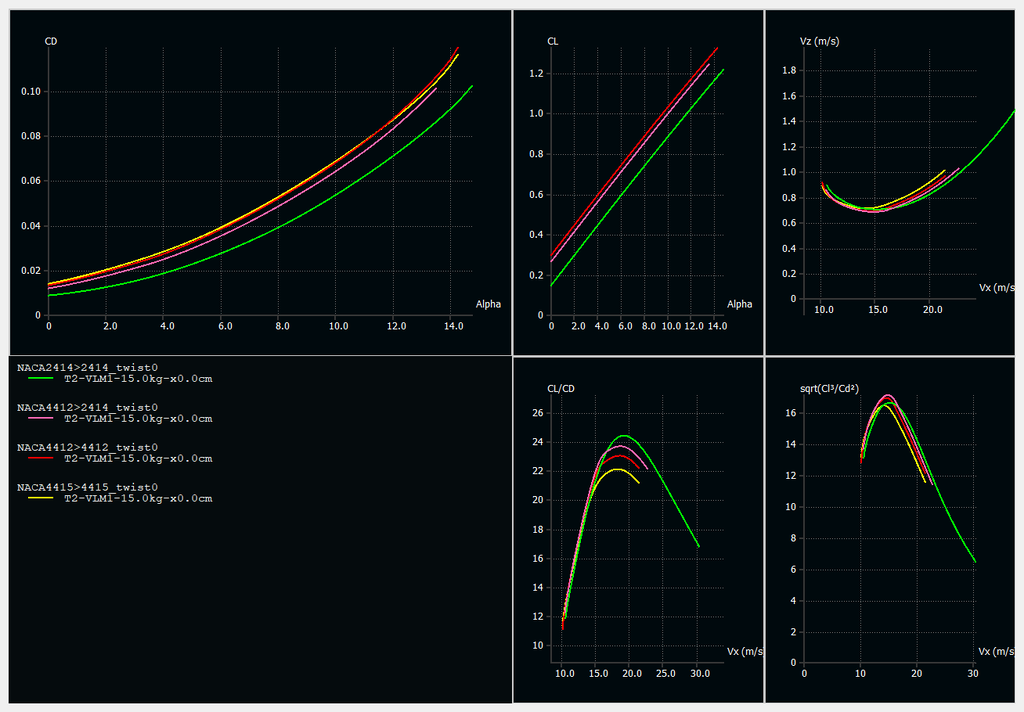

Elvis Opublikowano 29 Grudnia 2024 Opublikowano 29 Grudnia 2024 Jest jest, planowany profil poziomego to NACA 0008, pionowego myślę że również. Do analizy na obecnym poziome są również potrzebne? Myślałem że to kolejny etap związany ze statecznościami, dekalażem, wyważeniem, oporami. Chciałem na razie wybrać optymalny profil do skrzydła i małymi krokami ew. dalej. Znalazłem Pana arkusz do szacunkowego obliczania prędkości lotu bez napędu, z klapami lub bez, i prędkość min. bez klap wyszła ok 12,5 m/s. Zrobiłem jeszcze modyfikację w skrzydle: wprowadziłem podział skrzydła w miejscu zakończenia klapy oraz przyjąłem do obliczeń rozpiętość 3,2 m. Dodałem jeszcze jeden wariant z profilem NACA 4415 na całości. Wyniki są jak poniżej Czy na ich podstawie można już wysnuć wniosek że do naszych założeń, najbardziej optymalny będzie różowy lub zielony wariant? 1

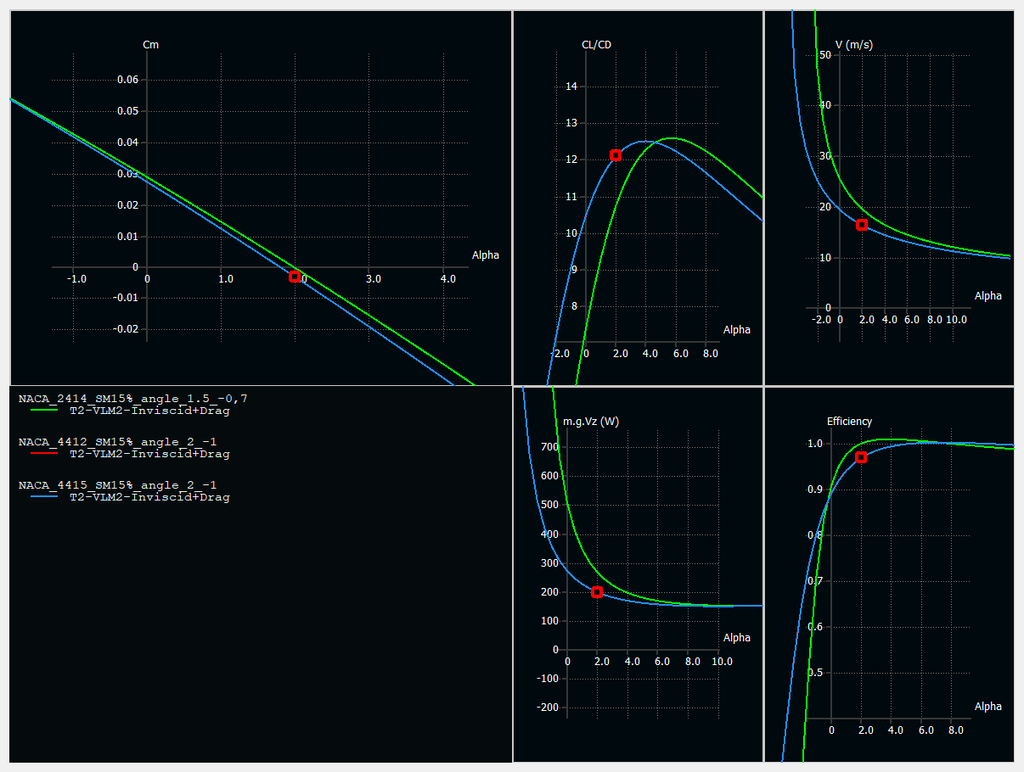

Andrzej Klos Opublikowano 29 Grudnia 2024 Opublikowano 29 Grudnia 2024 Uwazam, ze warto tez sprawdzic wykresy "Cm vs alpha" i "Cm vs Cl/Cd". Pokazuja one czy model dobrze sie wywaza przy zalozonych parametrach, np jak tutaj: Wpradzie w szybkich modelach mniejsze katy zaklinowania beda bardziej porzadane ale w tym przypadku powinno byc OK. 1

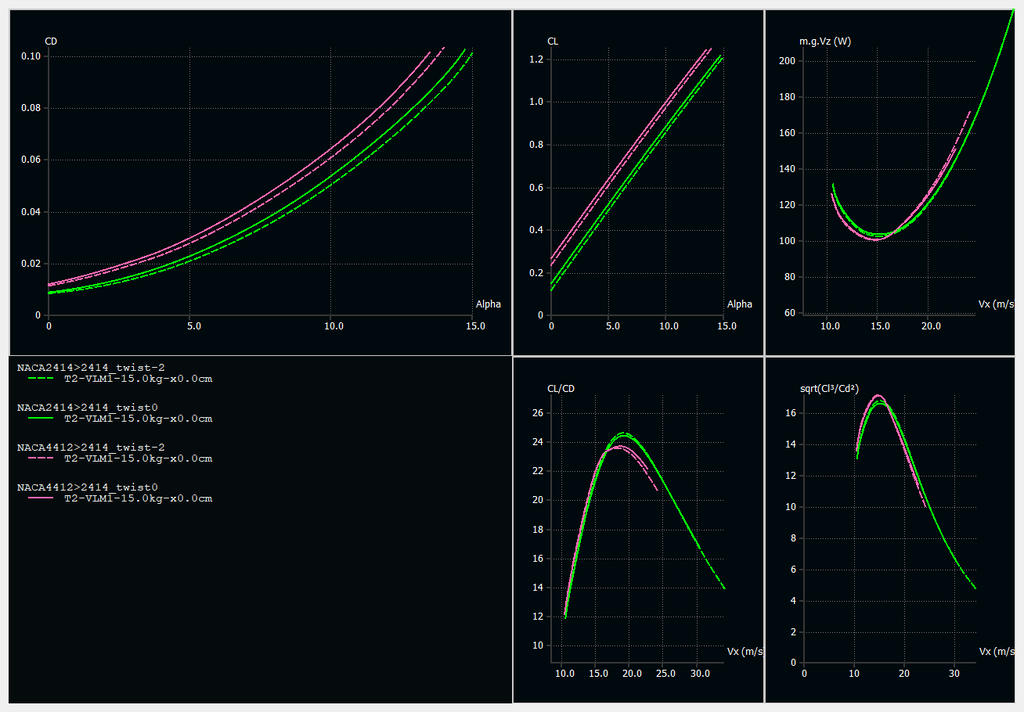

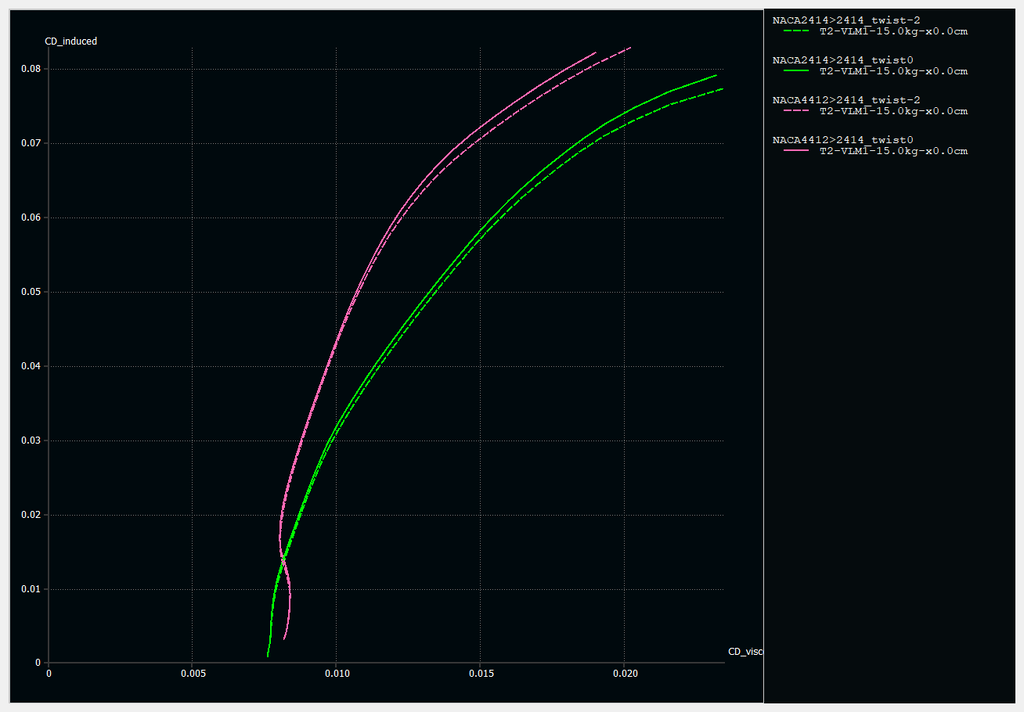

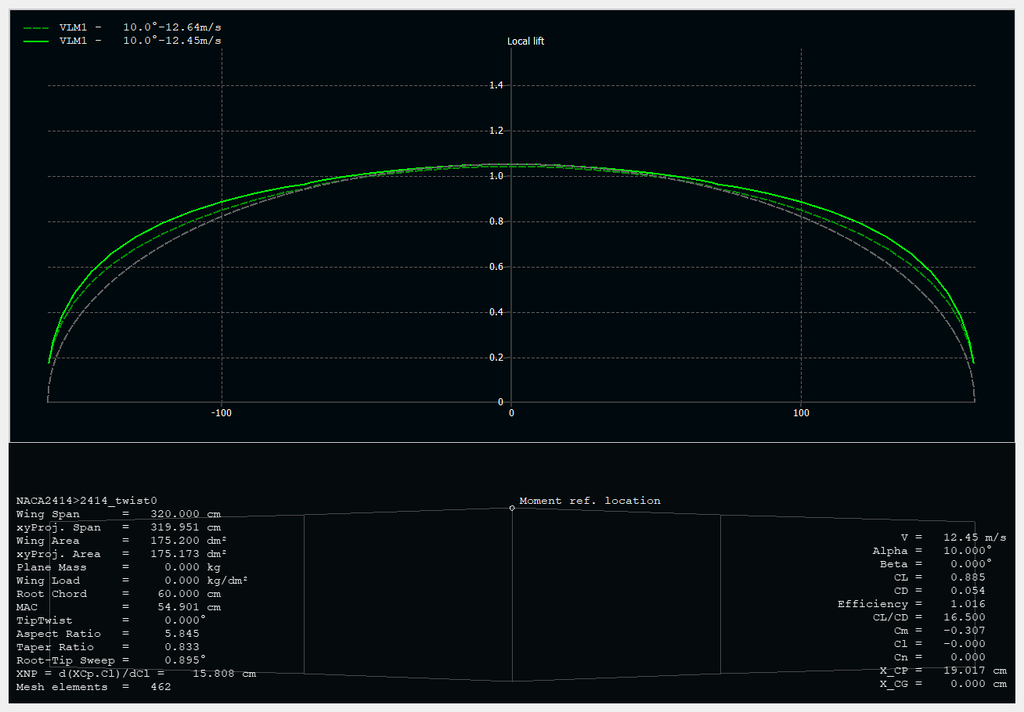

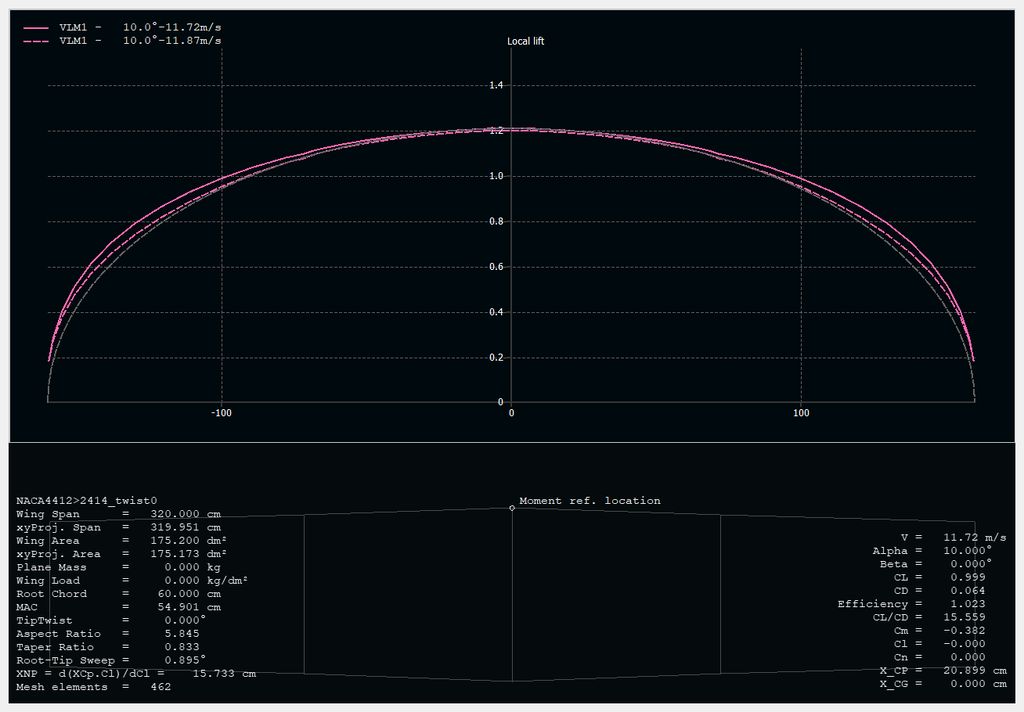

Elvis Opublikowano 29 Grudnia 2024 Opublikowano 29 Grudnia 2024 Tak, zgadzam się z Tobą że warto - czytałem twoje wpisy nt. temat na forum, tylko to już next level. Obecnie każdy wynik zanim przetrawię, porównam, doczytam to mi idzie jak krew z nosa. Dlatego będę wdzięczny za każdą ocenę wrzuconych wyników. Zrobiłem analizę dla wariantu różowego i zielonego, oraz przerywanymi liniami ze zwichrzeniem -2 st. oraz porównanie rozkładu siły nośnej (C.CL/MAC). Wniosek jaki mi się nasuwa: ze zwichrzeniem spada opór ale również siła nośna. Natomiast jak bardzo są to istotne zmiany w naszym przypadku i czy warte zachodu to już nie umiem ocenić. Myślę że wariant różowy jest optymalny - generuje więcej siły nośnej i ma nico niższą prędkość minimalną. Na razie chyba na tym poprzestanę bo nawet nie jestem pewien czy to co mi się liczy ma jakikolwiek sens.

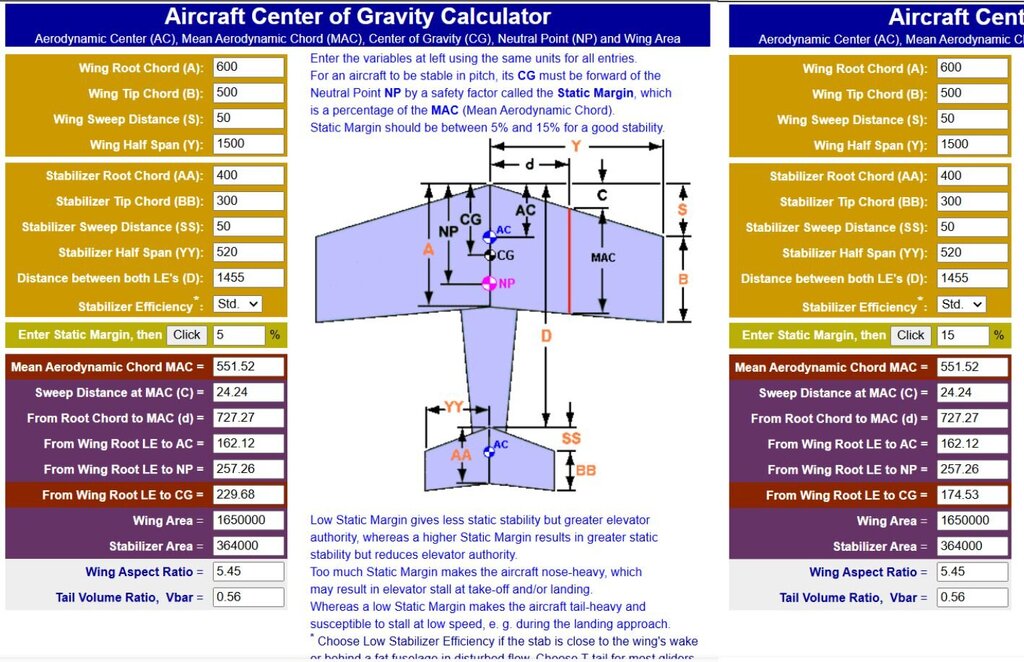

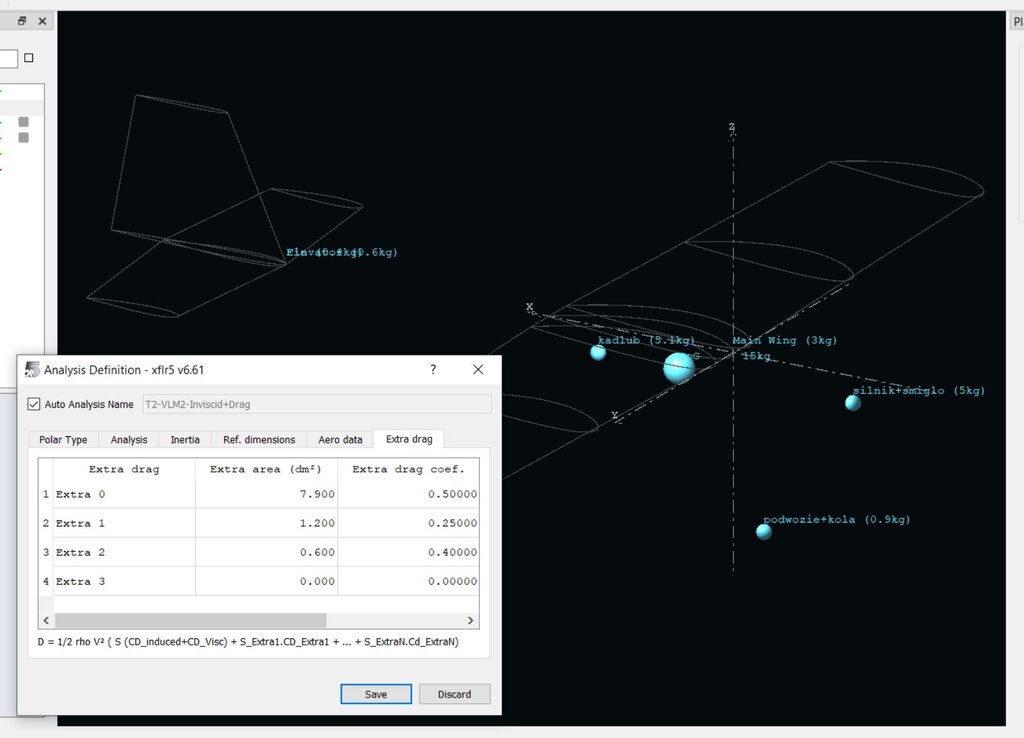

jarek_aviatik Opublikowano 31 Grudnia 2024 Opublikowano 31 Grudnia 2024 W dniu 29.12.2024 o 22:34, Elvis napisał: Tak, zgadzam się z Tobą że warto - czytałem twoje wpisy nt. temat na forum, tylko to już next level. Obecnie każdy wynik zanim przetrawię, porównam, doczytam to mi idzie jak krew z nosa. Dlatego będę wdzięczny za każdą ocenę wrzuconych wyników. Zrobiłem analizę dla wariantu różowego i zielonego, oraz przerywanymi liniami ze zwichrzeniem -2 st. oraz porównanie rozkładu siły nośnej (C.CL/MAC). Wniosek jaki mi się nasuwa: ze zwichrzeniem spada opór ale również siła nośna. Natomiast jak bardzo są to istotne zmiany w naszym przypadku i czy warte zachodu to już nie umiem ocenić. Myślę że wariant różowy jest optymalny - generuje więcej siły nośnej i ma nico niższą prędkość minimalną. Na razie chyba na tym poprzestanę bo nawet nie jestem pewien czy to co mi się liczy ma jakikolwiek sens. Aż tak "głęboka" analiza samego skrzydła dla makiety takiego samolotu, to trochę strata czasu (chyba, że dla celów poznawczych) "wrzuć" cały model do xflr, tzn. dodaj mu przynajmniej usterzenie poziome - ustal kąty zaklinowania: skrzydło statecznik - mogą być jak z planów - ustal położenie SC - porównaj wyniki z analizą samego skrzydła. dla analizy ze statecznikiem poziomym sprawdź wykres Cm(alfa) 1
Elvis Opublikowano 31 Grudnia 2024 Opublikowano 31 Grudnia 2024 Tak jak mówisz, wyłącznie sztuka dla sztuki bo trochę się w końcu więcej aerodynamiką zainteresowałem. W zasadzie wystarczyło by wiedzieć który z tych profil jest "lepszy" do naszych celów choć zdaję sobie sprawę że nic nowego nie odkryję - i w ciemno - pewnie który by nie użyć to i tak model będzie latał. Model prosty więc chyba dobry na początek zabawy z liczeniem. Ponawiam pytanie; czy dotychczasowe wyniki i wniosek są ok? Czy może źle zrobione i bez sensu?

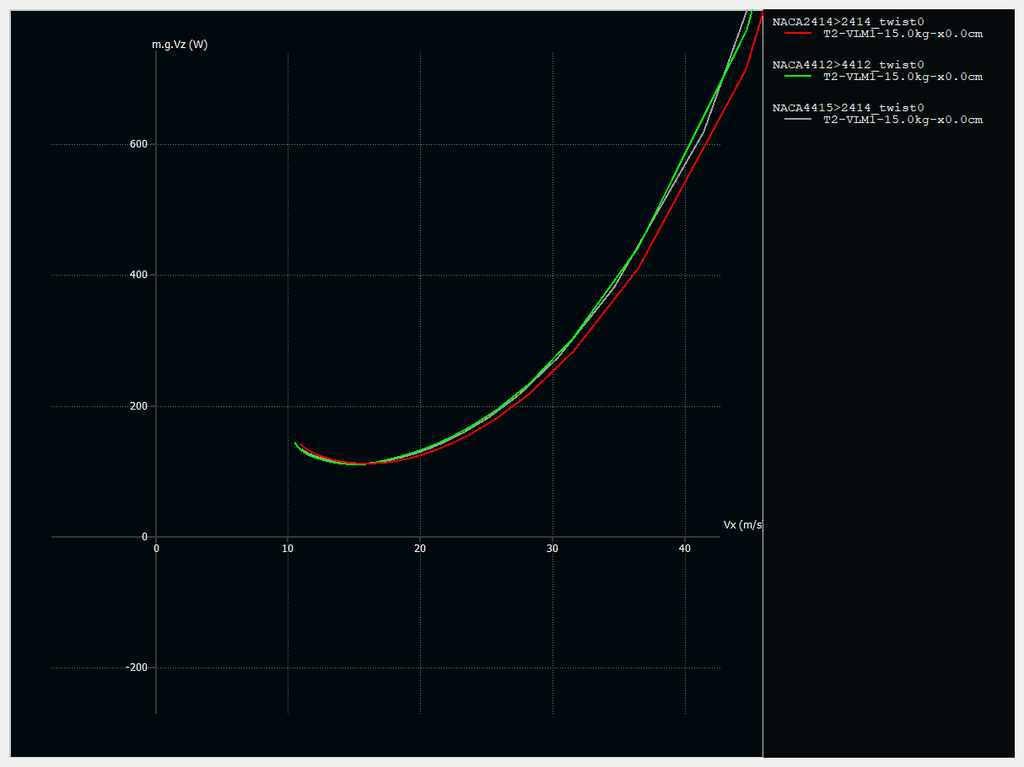

jarek_aviatik Opublikowano 31 Grudnia 2024 Opublikowano 31 Grudnia 2024 8 minut temu, Elvis napisał: Tak jak mówisz, wyłącznie sztuka dla sztuki bo trochę się w końcu więcej aerodynamiką zainteresowałem. W zasadzie wystarczyło by wiedzieć który z tych profil jest "lepszy" do naszych celów choć zdaję sobie sprawę że nic nowego nie odkryję - i w ciemno - pewnie który by nie użyć to i tak model będzie latał. Model prosty więc chyba dobry na początek zabawy z liczeniem. Ponawiam pytanie; czy dotychczasowe wyniki i wniosek są ok? Czy może źle zrobione i bez sensu? Wyniki są OK, pytanie jakie Ty z nich wnioski wyciągasz? Co chcesz zyskać, a co możesz odpuścić w drodze kompromisu, itd.? Np. z takiego wykresu jak poniżej ciężko wyciągnąć jakieś inne wnioski niż moc minimalna, prędkość pozioma ekonomiczna. Nie zapominaj o stycznej do wykresu prowadzonej z początku okładu współrzędnych - tu ciężko je poprowadzić. Najlepszego w Nowym Roku! 1
Elvis Opublikowano 31 Grudnia 2024 Opublikowano 31 Grudnia 2024 Co chcę zyskać - tak jak pisałem wcześniej: stabilność w powolnym locie z holem, spokojne i krótkie lądowania, sensowny zakres prędkości lotu, potwierdzić czy jest sens robić zwichrzenie geometryczne i ew. ile. Moje wnioski: - ze zwichrzeniem spada opór ale również siła nośna (natomiast jak bardzo są to istotne zmiany w naszym przypadku i czy warte zachodu nie wiem), za to teoretycznie powinna się poprawić charakterystyka przeciągnięcia - że wariant różowy jest optymalny, generuje więcej siły nośnej i ma nieco niższą prędkość minimalną na czym nam zależy (wykres mgVz do Vx jest praktycznie taki sam jak Vz do Vx) Właśnie dotarła do mnie Pana książka i już mi się podoba, coś mi się zdaje że dzięki niej będzie dużo mniej pytań - gratuluję, świetna robota! Dziękuję za życzenia i również życzę pomyślności i dużo zdrowia w nowym roku.
