Dornier Do-335 "Pfeil" 1:5.5

[stan_m]

2 godziny temu, paulusr napisał:

Korci mnie, żeby całkowicie schować napędy lotek i klap. Grubość lotki 26 mm i 37 klapy. Czyli od osi 13 i 18.5. Żeby zejść poniżej poszycia trzeba odjąć jeszcze 2 mm. Co sądzicie?

 Pomysł dobry. Przy doborze serw i długości ramion dźwigni (serw i sterów, lotek) trzeba się kierować wartością tzw.momentu zawiasowego a nie wartością siły serwa. Moment zawiasowy trzeba wyliczyć indywidualnie dla każdego steru, gdyż na pudełku serwa mamy podany moment obrotowy serwa (kGx 1cm) a ten parametr dotyczy "wnętrzności" serwa (jakości materiałów kół zębatych, potencjometru, silnika). Moment zawiasowy jest iloczynem siły aerodynamicznej działającej na ster przy określonym kącie jego wychylenia oraz 1/4 odległości na Średniej Cięciwie Aerodynamicznej od osi obrotu steru, lotki.

Wzór na Siłę Aerodynamiczną Steru:



F_st=0,0115×r×v²×S×β

Gdzie:

F_{st –} siła aerodynamiczna steru [N]

r- gęstość powietrza (na poziomie ziemi 1,226 kg/m³⁾

v- prędkość lotu modelu [m/s]

S -powierzchnia steru modelu [m²]

β - kąt wychylenia steru [ilość stopni]



i jeszcze wór na Moment Zawiasowy Steru:



M_st =F_st xL_st

Gdzie:



M_st – moment zawiasowy steru [będzie wyrażony w kGxcm gdy podzielimy przez 9,81]

F_st  - siła aerodynamiczna steru [N]

L_st – odległość punktu ¼ SCA steru od osi obrotu steru [cm]

[paulusr]

Zaraz policzę. Dzięki Stanisław.  Argument powiększających się luzów od silnika też trzeba wziąć pod uwagę. Nie widziałem w dużych modelach napędów RDS. Może to trzeba przemyśleć.

[pawkar]

Widoczny napęd steru łatwiej jest skontrolować. Poza tym czy warto na takim nietuzinkowym modelu eksperymentować ? Mam nadzieję zobaczyć model w Bobrownikach.

Pozdrawiam Paweł

[paulusr]

Siła działająca na ster to 60.9 N przy 60m/s i 30o. Ale z tym momentem to nie wiem czy coś rozumiem ?  Oś obrotu od 1/4 cięciwy dzieli  0.8 cm. Ale dowiedziałem się, że klapki flettner zmniejszają ten moment.



Cytat

Poza tym czy warto na takim nietuzinkowym modelu eksperymentować ?

No waśnie, no waśnie! Chociaż łatwiej skrzydła włożyć do pokrowca bo nic nie haczy ?



Chyba zrobię tak jak ster wysokości, czyli częściowo ukryte.



Wy mi lepiej powiedzcie gdzie dać odbiorniki jak cały kadłub jest węglowy. Anteny na zewnątrz w okolicy kadłuba nie rozwiążą problemu ekranowania. Myślałem o skrzydłach (końcówki)



Dziś przyszła rura 40/1.5 3K z Engela. 270g vs 680g (PA38 40/2). Chyba się nada.

[Modelarz 2123]

6 minut temu, paulusr napisał:





Wy mi lepiej powiedzcie gdzie dać odbiorniki jak cały kadłub jest węglowy. Anteny na zewnątrz w okolicy kadłuba nie rozwiążą problemu ekranowania. Myślałem o skrzydłach (końcówki)

Jak wyciągniesz anteny poza kadłub, to czemu miało by dalej zakłócać?, będzie ok, jak będą poza węglowym kadłubem moim zdaniem. No chyba, że chodzi o względy estetyczne.

[paulusr]

Ale w locie kadłub może zasłaniać anteny, tym bardziej, że w centroplacie są też spore powierzchnie są węglowe. Chyba, że przesadzam. Może nie ma takiej możliwości, żeby zasłonił 4 anteny. Najwyżej dam jeszcze 1 satelitkę w trybie klonowania w końcówce skrzydła.



[Modelarz 2123]

Jak masz 4 anteny to wystaw po jednej ma każdej stronie tzn góra dół prawo lewo, i nie ma opcji wtedy żeby wszystkie 4 na raz się zasłoniły.

[paulusr]

Mocowanie statecznika

[paulusr]

Zapomniałem tego zrobić przed wycięciem.

[paulusr]

2x160g + żywica z mikrobalonem. Klapki były węglowe ale nie dość sztywne. Teraz są wystarczająco sztywne. Do dalszej obróbki.

[Viper]

W dniu 2.02.2023 o 16:20, paulusr napisał:

Wy mi lepiej powiedzcie gdzie dać odbiorniki jak cały kadłub jest węglowy. Anteny na zewnątrz w okolicy kadłuba nie rozwiążą problemu ekranowania. Myślałem o skrzydłach (końcówki)



Nie pamietam jaką masz aparaturę, ale np. Spektrum robi wersje odbiorników do modeli węglowych. Nie wiem, czy czymś się róznią w sensie elektroniki od zwykłych, ale mają zdecydowanie dłuższe antenki, które należy wystawić poza model.Pomysł z paroma odbiornikami/satelitami z antenkami wystającymi z różnych stron pewnie też dobry.

[paulusr]

Jeti. Być może zastosuję odbiorniki Rex3 z dłuższymi antenami zamiast RSat2.

[paulusr]

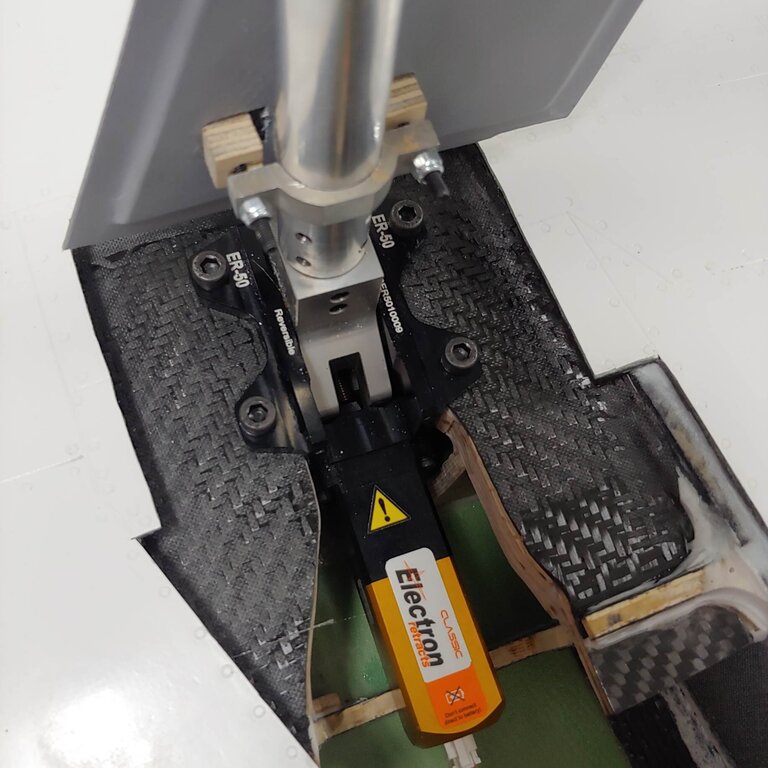

Poprawiłem też golenie. Tłoczyska są stalowe. Dodałem też mosiężne tuleje na końcach cylindrów. Blokada zaciśnięta jest teraz na widelcu.

I osłonki...

[paulusr]

Wkleiłem zawiaski klap podwozia

Wzmocniłem nieco błotnik. Pierwsze przymiarki.



Przydałaby się szersza opona. Tak ze 40 mm. Jak sprawują się te drukowane z TPU przy większym obciążeniu. Widziałem działające w mniejszych modelach i było ok.

[paulusr]

Powolutku ale do przodu...

Klapa podwozia przyklejona do goleni na Pu sikaflex i przykręcona w 3 punktach. Górne mocowania umożliwia niewielką regulację dopasowania. Klej Pu jest elastyczny.





[paulusr]

Mała klapka sterowana za pomocą serwa 7kg przez sekwenser z funkcją wyłączenia zasilania serwa.

[paulusr]

[pacek]

to trzeba zobaczyć na żywo, zdjęcia nie oddają wielkości modelu  to jest "mrówkojad" gigant

[paulusr]

Prace nad ramką.

Oraz przymiarka drukowanej wkładki do wnęki podwozia.

Oraz przymiarka drukowanej wkładki do wnęki podwozia.

[paulusr]

15 godzin temu, pacek napisał:

to trzeba zobaczyć na żywo, zdjęcia nie oddają wielkości modelu  to jest "mrówkojad" gigant

I zaczyna to być problem, bo nie mam jak się obrócić z modelem w mojej nowej "modelarni"
