Modernizacja starej Radugi 7

[Paweł Prauss]

3 godziny temu, Łukasz1 napisał:

W temacie radugi - głowice mają metryczny gwint świecy. Swiecy metrycznej nigdzie nie można dostać  Po wkręceniu współczesnej calowej gwint ulega zniszczeniu - tak sie stalo w moim przypadku.  Potrzebuje pomocy w zatulejowaniu  otworu świecy - materiały na tulejke i gwintowniki mam tylko nie mam odpowiednio precyzyjnej wiertarki kolumnowej. Proszę o pomoc pozdrawiam Krzysiek.



Gdzieś Ty taki wynalazek naszedł?

Z tego co kojarzę to Raduga miała od zawsze gwint 1/4 x 32 UNC...no może poza tymi egzemplarzami, które były w wykonaniu samozapłonowym ?



BTW

Głowicę mogę Ci naprawić, reszta na PW.

[RomanJ4]

12 godzin temu, Paweł Prauss napisał:

W temacie radugi - głowice mają metryczny gwint świecy. Swiecy metrycznej nigdzie nie można dostać  Po wkręceniu współczesnej calowej gwint ulega zniszczeniu - tak sie stalo w moim przypadku.



12 godzin temu, Paweł Prauss napisał:

Gdzieś Ty taki wynalazek naszedł?

Z tego co kojarzę to Raduga miała od zawsze gwint 1/4 x 32 UNC...no może poza tymi egzemplarzami, które były w wykonaniu samozapłonowym ?

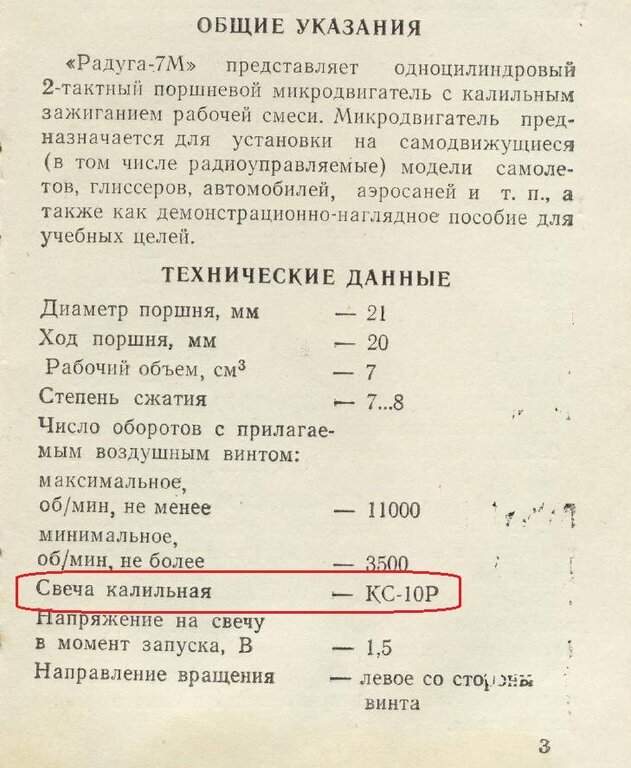

 dokładnie, Raduga7 wg instrukcji ma świece КС-10Р (Raduga10 zresztą też*) :





a te wg specyfikacji mają gwint:



Cytat

Микродвигатель- свечи кс-2,кс-10, ГСК-1



Ток, потребляемый спиралью свечи, при напряжении 1.2 В - 3.1 +/- 0.1 А.

Калильная свеча КС-2 рекомендуется для авиамодельных ДВС с объемом цилиндра 2.5-25.0 см3

Характеристики:

Резьба: 1/4" (32 нитки)

Диаметр спирали (внутренний): 1,1 мм Диаметр проволоки: 0,2 мм Материал спирали: ПлИ 20

Температура корпуса свечи в месте герметизации не более +200°С

Напряжение накала: 1.5 В

В наличии КС-2 - 9 штук, КС-10 - 4 штуки (дефлектор удалён )- Цена - 400 рублей за одну штуку.

В наличии ГСК-1 - 3 штуки Цена- 150рублей за одну штуку.

Пересыл только почтой РОССИИ после полной оплаты на карту Сбербанка.

Стоимость лота при пересыле не менее - 1000 рублей.

Стоимость пересыла оплачивает покупатель.

Безопасной сделки нет, наложенного платежа нет.

Сразу предоставляю трек номер и ссылку для отслеживания почтового отправления .

Все вопросы прошу в личку. Смотрите мои другие лоты.

https://festima.ru/docs/103956789/allrussia/svechi-ks-dlia-mikrodvigatelia-kometa





* - https://rcsearch.ru/wiki/Радуга-10

[Łukasz1]

Moja Raduga to rocznik coś pomiędzy 80-82. Powiedz czemu współczesne świece masakrują gwint w Radudze???  Wkręcają się 2-2,5 nitki potem opór i zakleszczanie? Niby jak biorę tę stara świecę z radugi i przykładam do współczesnej świecy to niby zwoje i głębokość gwinty się zgadza  Gwint calowy 32 zwoje na cal to prawie odpowiednik gwintu  metrycznego 0,8 ( dokładnie 0,794mm ) Szablon gwintowy 08  pasuje niby tu i tu , ale  oryginał sie wkręca bez oporów  OS A3  i A8 masakruje gwint, a MP-Jet wchodzi ale trochę kaleczy gwint? Chińczyk podobnie jak MP- jet ale w zależności od świecy.  Żeby nie było, że na chama wkręcam -  wkręcam świecę PALCAMI  !

































[RomanJ4]

2 godziny temu, Łukasz1 napisał:

Powiedz czemu współczesne świece masakrują gwint w Radudze???  Wkręcają się 2-2,5 nitki potem opór i zakleszczanie?

A nie M6x0,75 na pewno?

Z mojego doświadczenia jednak różnice są, i o ile w zarysach większych gwintów jeszcze niektóre podobne skoki metrycznych i calowych jako tako pasują(dają się wkręcić bez uszkodzenia), to w drobnych już nie jest to regułą. Inaczej nie byłoby dwu oddzielnych gwintów(1/4-32 i M6x0.8) Gwint M6x0,8 leży poza głównym szeregiem standardu /0,75mm i 0,5mm/ (ISO-529/2; ISO2 tol. 6H)

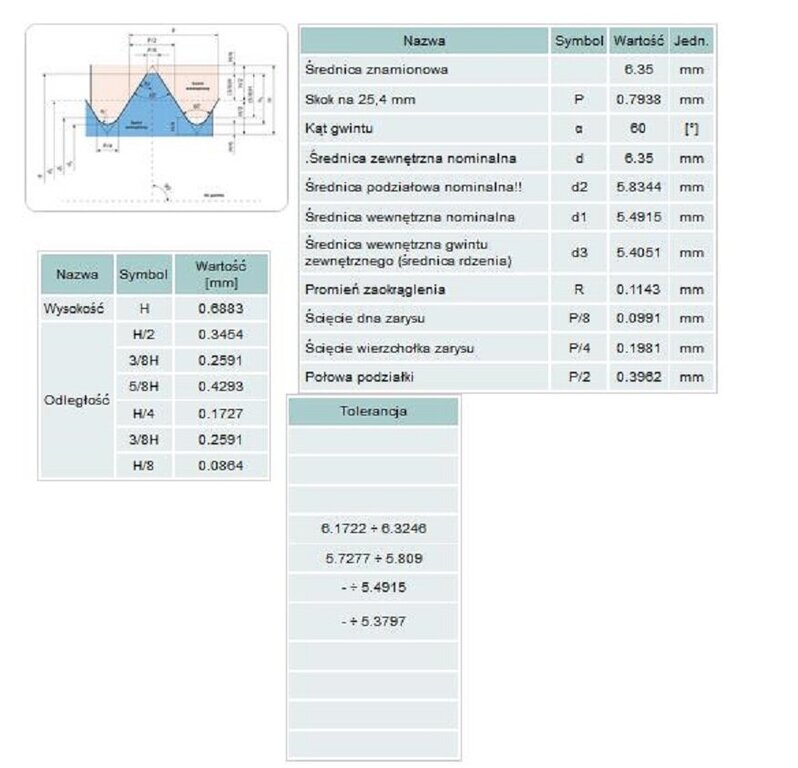

A powód leży w tablicy wymiarowej poniżej i tolerancji gwintu 1/4-32 - średnica znamionowa 6,35mm, a metryczna 6,0mm

Cytat

https://artykulytechniczne.pl/blog/kalkulator-gwintow/











[MASK]

Mam 2 szt.: 7 i 7M - nowe. W moich zachodnie świece wkręcają się bez problemów. Jednak są to jedne z najgorzej wykonanych silników jakie mam. Może rozwiązaniem zagadki gwintów jest bylejakość tych silników?

[Łukasz1]

Zamówiłem gwintownik 1/4-32 spróbuję poprawić gwint , a jak nie, to wysyłam do Pawła Prausa, aby zatulejował te głowice.



Mi nie chodziło o o nietypowy gwint 6x0,8 bo to bardzo nietypowy gwint, drobnozwojowe dla M6 to 0,5 i 0,75mm.

Cytat " A nie M6x0,75 na pewno? "              Wydaje mi się ze to ten gwint

Pomiar średnicy wewnętrznej gwintu  tej świecy z poprzeczką - oryginalnej wykręconej z radugi - na końcu świecy jest minimalny kawałek bez gwintu ten do którego dogrzana jest poprzeczka  o średnicy wewnętrznej - i pomiary są ok 5,1-5,15 mm ( to nie jest perfekcyjny pomiar ) co przemawiałoby  za gwintem M6x0,75.  bo    pasuje do wymiaru wewnętrznego gwintu M6x075 ( D1-d1 w tabeli  ) 5,188mm.







Przykładałem  do świecy  (MP-Jet , chińczyk ) wzornik ( co prawada metryczny ) gwintu 0,8 ( calowy i metryczny maja obrys 60*  i ząbki szablonu wchodzą dokładnie w obrys gwintu świecy ( jak pisałem calowy ma skok 0,794mm ( te "6 setek " )  nie do uchwycenia przy szablonie ząbkowym, Dalej jednak świeca oryginalna ta z poprzeczką pasuje i nie uszkadza gwintu. MP-Jet od biedy co któraś  Chińczyk tak samo, a OS kleszczy się na 2-gim zwoju i ani kroku dalej  . Na świecy OS widać już niezgodności  gwintu świecy z szablonem 0,8.  Nie mam profesionalnego wzornika gwintu 1/4-32 i nie kupię do radugi  którą używam do zabawy w "pyrkolenie na ogródku" ( akurat ten wzornik kosztuje ok.900zł !!!!)

[RomanJ4]

2 godziny temu, Łukasz1 napisał:

Nie mam profesionalnego wzornika gwintu 1/4-32 i nie kupię do radugi  którą używam do zabawy w "pyrkolenie na ogródku" ( akurat ten wzornik kosztuje ok.900zł !!!!)

Wystarczy jakikolwiek grzebień z gwintem 32 zwoje na cal (bo 1/4 w oznaczeniu gwintów calowych to średnica).

https://allegro.pl/oferta/miernik-gwintu-grzebien-pomiaru-skoku-wzornik-52sz-13234965940

Będzie miał co prawda zarys 55° (UNC-60°), ale podziałka skoku się zgadza...

[Łukasz1]

Wzornik listkowy/grzebieniowy jest do gwintów zewnętrznych - śruby .   Wzornik gwintu wewnętrznego - szablon gwintu 1/4-32   tu znalazłem "taniej"  "tylko" 165zł    do radugi trochę przesada.



https://mikromierz.pl/pl/p/Sprawdzian-trzpieniowy-do-gwintu-MSBg-14-32-UNEF-2B/1453?gclid=Cj0KCQjwqs6lBhCxARIsAG8YcDi9fTTa2-rOujTbCxtRWnDnpizLcaodQxWPtujpAZX5-U9hD21Yo-oaAsZBEALw_wcB





Tu jest profesjonalny sprawdzian gwintu pierścieniowy  bagatela     362zł



https://mikromierz.pl/pl/p/Sprawdzian-pierscieniowy-do-gwintu-MSRh-14-32-UNEF-2A/1476



Sam sprawdzian w cenie nowej Radugi za te 2 sprawdziany można kupić nowy Force engine 46 https://www.conrad.pl/pl/p/silnik-lotniczy-force-engine-7-54-cm3-dwutaktowy-236638.html

[Grzesiek]

Coś tu mi niegra .Mialem meteora i 3 radugi i wszystkie mialy gwint calowy. Ciebie jest odwrotnie w obu tych silnikach.Może świece masz z przeoranym gwintem?Co do swiecy ruskiej z poprzeczką ona ma też gwint UNF 1/4-32 Mam taka świecę i wkręca mi sie do wszystkich 23 silnikow .Zrob zdięcie tych świec i tych silnikow.W zasadzie gwintow na lepszym zoomie.

[symon5]

Używałem dawniej przez wiele lat świec rosyjskich ,i chyba nawet jeszcze bym może jakąś znalazł i nigdy nie było problemów z gwintem czy to w samych świecach czy w silnikach .

[mike217]

Potwierdzam , miałem webre 40 wodna i pływała czasami na takiej świecy od radugi z poprzeczka .

[symon5]

Zresztą nie bardzo rozumiem o co tu bić pianę ,któryś z kolegów na pewno ma jakąś starą głowicę , poprosić sprezentuje . Toż to warte grosza albo i mniej ,gdybym miał to bym ci sprezentował za koszt wysyłki .



[Grzesiek]

Marek tu nie chodzi o bicie pijany ale kolega nas coś podbiera.Wszyscy co pisalismy w tym watku i w watku o meteorze mielismy normalne gwinty UNF a kolega jeden ma inne,ciekawe.

[Łukasz1]

Zamówiłem nowe świece kilku producentów zobaczę co będzie dalej w temacie. PS świeca OS-max A6 wykręcona z MVVS-a do którego wchodzi bez oporów kleszczy się w gwincie meteora. ?

W dniu 17.07.2023 o 16:46, symon5 napisał:

[...]któryś z kolegów na pewno ma jakąś starą głowicę , poprosić sprezentuje [...]







Już dostałem od Swift'a ale ten sam problem. Dostałem ją z ruską świecą tą o grubej spirali  i ta wchodzi plug&play ale z innymi świecami ten sam problem. Czekam na gwintownik,  spróbuję poprawić gwinty w głowicach i powiem czy problem dalej wystepuje i jak wchodzi gwintownik 1/4-32 w gniazda świec.



BTW:  Wszyscy piszecie 1/4-32 UNC  nigdzie nie znalazłem tego gwintu, jak już to 1/4-32 UNEF  ( czyli Exta Fine  a nie Coarse )

[RomanJ4]

3 godziny temu, Łukasz1 napisał:

Wszyscy piszecie 1/4-32 UNC  nigdzie nie znalazłem tego gwintu, jak już to 1/4-32 UNEF  ( czyli Exta Fine  a nie Coarse )

W zasadzie masz Kolego rację, to było stare oznaczenie gwintów UN z zarysem 60° (niezależnie od skoku, o podziałce znormalizowanej  4; 6; 8; 12; 16; 20; 28; 32 na cal), dopiero później w ramach standaryzacji ANSI wprowadzono dokładny podział pod względem ilości zwojów na :

• UNC - skok gwintu zwykły,
• UNF - skok gwintu drobnozwojny
• UNEF - skok gwintu bardzo drobnozwojny
• UNS - gwint o specjalnym skoku znormalizowanym.

Dlatego obecnie oznaczane są jako bardzo drobnozwojne UNEF, ale w wielu zwłaszcza starszych opisach, ten sam 1/4-32 może być (nawet nie tyle błędnie, bo w grupie się mieści) podany jako UNF(drobnozwojny), ogólnie: UN, lub UNC. To często prowadzi szukających do zwątpienia.. (nie tylko zresztą amatorów ), bo np 1-32 (⌀1"-32zw/1" dalej jest UN... (patrz tabela)

Dlatego najważniejszy w calowych jest wymiar - jakby się nie nazywał, to średnica 1/4 cala z 32 zwojami na cal, zawsze będzie taki sam..

A żeby nie było wątpliwości gdyby była taka potrzeba, to poniżej tabela gwintów UN ze średnicami wewnetrznymi i zewnetrznymi min. i max.



Wartości średnicy otworu/wałka są podane dla tolerancji standardowych:

• Gwinty zunifikowane wewnętrzne - tolerancja 2B,
• Gwinty zunifikowane zewnętrzne - tolerancja 2A.
•

Gwint • Skok • Rodzaj • Otwór Ø min [mm] • Otwór Ø max [mm] • Wałek Ø min [mm] • Wałek Ø max [mm]



No.0    80    UNF    1.18    1.31    1.43    1.51
No.1    64    UNC    1.42    1.58    1.74    1.84
No.1    72    UNF    1.47    1.61    1.75    1.84
No.2    56    UNC    1.69    1.87    2.07    2.17
No.2    64    UNF    1.76    1.91    2.07    2.17
No.3    48    UNC    1.94    2.15    2.38    2.50
No.3    56    UNF    2.02    2.20    2.39    2.50
No.4    40    UNC    2.16    2.39    2.69    2.82
No.4    48    UNF    2.27    2.46    2.71    2.83
No.5    40    UNC    2.49    2.70    3.03    3.15
No.5    44    UNF    2.55    2.74    3.04    3.16
No.6    32    UNC    2.64    2.90    3.33    3.48
No.6    40    UNF    2.82    3.02    3.36    3.48
No.8    32    UNC    3.30    3.53    3.99    4.14
No.8    36    UNF    3.40    3.61    4.01    4.15
No.10    24    UNC    3.68    3.94    4.62    4.80
No.10    32    UNF    3.96    4.17    4.65    4.80
No.12    24    UNC    4.34    4.60    5.28    5.46
No.12    28    UNF    4.50    4.72    5.30    5.46
No.12    32    UNEF    4.62    4.83    5.31    5.46
1/4    20    UNC    4.98    5.26    6.12    6.32
1/4    28    UNF    5.36    5.59    6.16    6.32
1/4    32    UNEF    5.49    5.69    6.17    6.32
5/16    18    UNC    6.40    6.73    7.69    7.91
5/16    20    UN    6.55    6.86    7.70    7.91
5/16    24    UNF    6.78    7.04    7.73    7.91
5/16    28    UN    6.96    7.16    7.75    7.91
5/16    32    UNEF    7.09    7.26    7.76    7.91
3/8    16    UNC    7.80    8.15    9.25    9.49
3/8    20    UN    8.15    8.43    9.29    9.49
3/8    24    UNF    8.38    8.64    9.31    9.50
3/8    28    UN    8.53    8.76    9.33    9.50
3/8    32    UNEF    8.66    8.86    9.35    9.50
7/16    14    UNC    9.14    9.55    10.82    11.08
7/16    16    UN    9.40    9.75    10.84    11.08
7/16    20    UNF    9.73    10.03    10.87    11.08
7/16    28    UNEF    10.13    10.34    10.92    11.08
7/16    32    UN    10.26    10.44    10.93    11.09
1/2    13    UNC    10.59    11.02    12.39    12.66
1/2    16    UN    10.97    11.33    12.43    12.66
1/2    20    UNF    11.33    11.61    12.46    12.67
1/2    28    UNEF    11.71    11.94    12.51    12.67
1/2    32    UN    11.84    12.04    12.52    12.67
9/16    12    UNC    11.99    12.45    13.96    14.25
9/16    16    UN    12.57    12.93    14.01    14.25
9/16    18    UNF    12.75    13.08    14.03    14.25
9/16    20    UN    12.90    13.21    14.05    14.25
9/16    24    UNEF    13.13    13.39    14.07    14.26
9/16    28    UN    13.31    13.51    14.09    14.26
9/16    32    UN    13.44    13.61    14.11    14.26
5/8    11    UNC    13.39    13.87    15.52    15.83
5/8    12    UN    13.59    14.05    15.54    15.83
5/8    16    UN    14.15    14.50    15.60    15.84
5/8    18    UNF    14.35    14.68    15.62    15.84
5/8    20    UN    14.50    14.78    15.64    15.84
5/8    24    UNEF    14.73    14.99    15.66    15.84
5/8    28    UN    14.88    15.11    15.68    15.85
5/8    32    UN    15.01    15.21    15.69    15.85
11/16    12    UN    15.16    15.62    17.13    17.42
11/16    16    UN    15.75    16.10    17.19    17.43
11/16    20    UN    16.08    16.38    17.22    17.43
11/16    24    UNEF    16.31    16.56    17.25    17.43
11/16    28    UN    16.48    16.69    17.27    17.43
11/16    32    UN    16.61    16.79    17.28    17.43
3/4    10    UNC    16.31    16.84    18.68    19.00
3/4    12    UN    16.76    17.22    18.72    19.01
3/4    16    UNF    17.32    17.68    18.77    19.01
3/4    20    UNEF    17.68    17.96    18.81    19.02
3/4    28    UN    18.06    18.29    18.85    19.02
3/4    32    UN    18.19    18.39    18.87    19.02
13/16    12    UN    18.34    18.80    20.30    20.59
13/16    16    UN    18.92    19.28    20.36    20.60
13/16    20    UNEF    19.25    19.56    20.40    20.60
13/16    28    UN    19.66    19.86    20.44    20.61
13/16    32    UN    19.79    19.96    20.46    20.61
7/8    9    UNC    19.18    19.76    21.82    22.18
7/8    12    UN    19.94    20.40    21.89    22.18
7/8    14    UNF    20.27    20.65    21.92    22.18
7/8    16    UN    20.50    20.85    21.95    22.19
7/8    20    UNEF    20.85    21.13    21.99    22.19
7/8    28    UN    21.23    21.46    22.03    22.19
7/8    32    UN    21.36    21.56    22.04    22.20
15/16    12    UN    21.51    21.97    23.48    23.77
15/16    16    UN    22.10    22.45    23.54    23.77
15/16    20    UNEF    22.43    22.73    23.57    23.78
15/16    28    UN    22.83    23.04    23.62    23.78
15/16    32    UN    22.96    23.14    23.63    23.78
1    8    UNC    21.97    22.61    24.97    25.35
1    2    UNF    23.11    23.57    25.06    25.35
1    14    UNS    23.44    23.83    25.10    25.36
1    16    UN    23.67    24.03    25.12    25.36
1    20    UNEF    24.03    24.31    25.16    25.36
1    28    UN    24.41    24.64    25.20    25.37
1    32    UN    24.54    24.74    25.22    25.37
1.1/16    8    UN    23.55    24.18    26.56    26.94
1.1/16    12    UN    24.69    25.15    26.65    26.94
1.1/16    16    UN    25.27    25.63    26.71    26.95
1.1/16    18    UNEF    25.45    25.78    26.73    26.95
1.1/16    20    UN    25.60    25.91    26.75    26.95
1.1/16    28    UN    26.01    26.21    26.79    26.96
1.1/8    7    UNC    24.64    25.35    28.10    28.52
1.1/8    8    UN    25.15    25.78    28.14    28.52
1.1/8    12    UNF    26.29    26.75    28.24    28.53
1.1/8    16    UN    26.85    27.20    28.30    28.54
1.1/8    18    UNEF    27.05    27.38    28.32    28.54
1.1/8    20    UN    27.20    27.48    28.33    28.54
1.1/8    28    UN    27.58    27.81    28.38    28.54
1.3/16    8    UN    26.72    27.36    29.73    30.11
1.3/16    12    UN    27.86    28.32    29.83    30.12
1.3/16    16    UN    28.45    28.80    29.89    30.12
1.3/16    18    UNEF    28.63    28.96    29.91    30.13
1.3/16    20    UN    28.78    29.08    29.92    30.13
1.3/16    28    UN    29.18    29.39    29.97    30.13
1.1/4    7    UNC    27.81    28.52    31.28    31.69
1.1/4    8    UN    28.32    28.96    31.32    31.70
1.1/4    12    UNF    29.46    29.92    31.41    31.70
1.1/4    16    UN    30.02    30.38    31.47    31.71
1.1/4    18    UNEF    30.23    30.56    31.49    31.71
1.1/4    20    UN    30.38    30.66    31.51    31.71
1.1/4    28    UN    30.76    30.99    31.55    31.72
1.5/16    8    UN    29.90    30.53    32.90    33.28
1.5/16    12    UN    31.04    31.50    33.00    33.29
1.5/16    16    UN    31.62    31.98    33.06    33.30
1.5/16    18    UNEF    31.80    32.13    33.08    33.30
1.5/16    20    UN    31.95    32.26    33.10    33.30
1.5/16    28    UN    32.36    32.56    33.14    33.31
1.3/8    6    UNC    30.35    31.12    34.40    34.86
1.3/8    8    UN    31.50    32.13    34.49    34.87
1.3/8    12    UNF    32.64    33.10    34.59    34.88
1.3/8    16    UN    33.20    33.55    34.65    34.89
1.3/8    18    UNEF    33.40    33.73    34.67    34.89
1.3/8    20    UN    33.55    33.83    34.68    34.89
1.3/8    28    UN    33.93    34.16    34.73    34.89
1.7/16    6    UN    31.93    32.72    35.99    36.45
1.7/16    8    UN    33.07    33.71    36.08    36.46
1.7/16    12    UN    34.21    34.67    36.18    36.47
1.7/16    16    UN    34.80    35.15    36.23    36.47
1.7/16    18    UNEF    34.98    35.31    36.25    36.47
1.7/16    20    UN    35.13    35.43    36.27    36.48
1.7/16    28    UN    35.53    35.74    36.31    36.48
1.1/2    6    UNC    33.53    34.29    37.58    38.04
1.1/2    8    UN    34.67    35.31    37.66    38.04
1.1/2    12    UNF    35.81    36.27    37.76    38.05
1.1/2    16    UN    36.37    36.73    37.82    38.06
1.1/2    18    UNEF    36.58    36.91    37.84    38.06
1.1/2    20    UN    36.73    37.01    37.86    38.06
1.1/2    28    UN    37.11    37.34    37.90    38.07
1.9/16    6    UN    35.10    35.89    39.16    39.63
1.9/16    8    UN    36.25    36.88    39.25    39.63
1.9/16    12    UN    37.39    37.85    39.35    39.64
1.9/16    16    UN    37.97    38.33    39.41    39.65
1.9/16    18    UNEF    38.15    38.48    39.43    39.65
1.9/16    20    UN    38.30    38.61    39.45    39.65
1.5/8    6    UN    36.70    37.47    40.75    41.21
1.5/8    8    UN    37.85    38.48    40.84    41.22
1.5/8    12    UN    38.99    39.45    40.94    41.23
1.5/8    16    UN    39.55    39.90    41.00    41.23
1.5/8    18    UNEF    39.75    40.08    41.02    41.24
1.5/8    20    UN    39.90    40.18    41.03    41.24
1.11/16    6    UN    38.28    39.07    42.34    42.80
1.11/16    8    UN    39.42    40.06    42.43    42.81
1.11/16    12    UN    40.56    41.02    42.53    42.82
1.11/16    16    UN    41.15    41.50    42.58    42.82
1.11/16    18    UNEF    41.33    41.66    42.60    42.82
1.11/16    20    UN    41.48    41.78    42.62    42.83
1.3/4    5    UNC    38.94    39.80    43.86    44.38
1.3/4    6    UN    39.88    40.64    43.92    44.39
1.3/4    8    UN    41.02    41.66    44.01    44.39
1.3/4    12    UN    42.16    42.62    44.11    44.40
1.3/4    16    UN    42.72    43.08    44.17    44.41
1.3/4    20    UN    43.08    43.36    44.21    44.41
1.13/16    6    UN    41.45    42.24    45.51    45.97
1.13/16    8    UN    42.60    43.23    45.60    45.98
1.13/16    12    UN    43.74    44.20    45.70    45.99
1.13/16    16    UN    44.32    44.68    45.76    46.00
1.13/16    20    UN    44.65    44.96    45.79    46.00
1.7/8    6    UN    43.05    43.81    47.10    47.56
1.7/8    8    UN    44.20    44.83    47.19    47.57
1.7/8    12    UN    45.34    45.80    47.29    47.58
1.7/8    16    UN    45.90    46.25    47.35    47.58
1.7/8    20    UN    46.25    46.53    47.38    47.59
1.15/16    6    UN    44.63    45.42    48.68    49.15
1.15/16    8    UN    45.77    46.41    48.77    49.15
1.15/16    12    UN    46.91    47.37    48.88    49.17
1.5/16    16    UN    47.50    47.85    48.93    49.17
1.5/16    20    UN    47.83    48.13    48.97    49.17
2    4    UNC    44.68    45.59    50.17    50.73
2    6    UN    46.23    46.99    50.27    50.73
2    8    UN    47.37    48.01    50.36    50.74
2    12    UN    48.51    48.97    50.46    50.75
2    16    UN    49.07    49.43    50.52    50.76
2    20    UN    49.43    49.71    50.56    50.76
2.1/8    6    UN    49.40    50.16    53.45    53.91
2.1/8    8    UN    50.55    51.18    53.53    53.91
2.1/8    12    UN    51.69    52.15    53.64    53.93
2.1/8    16    UN    52.25    52.60    53.70    53.93
2.1/8    20    UN    52.60    52.88    53.73    53.94
2.1/4    45    UNC    51.03    51.94    56.52    57.08
2.1/4    6    UN    52.58    53.34    56.62    57.08
2.1/4    8    UN    53.72    54.36    56.71    57.09
2.1/4    12    UN    54.86    55.32    56.81    57.10
2.1/4    16    UN    55.42    55.78    56.87    57.11
2.1/4    20    UN    55.78    56.06    56.91    57.11
2.3/8    6    UN    55.75    56.52    59.79    60.26
2.3/8    8    UN    56.90    57.53    59.88    60.26
2.3/8    12    UN    58.04    58.50    59.99    60.28
2.3/8    16    UN    58.60    58.95    60.05    60.28
2.3/8    20    UN    58.95    59.23    60.08    60.29
2.1/2    4    UNC    56.62    57.58    62.82    63.42
2.1/2    6    UN    58.93    59.69    62.97    63.43
2.1/2    8    UN    60.07    60.71    63.06    63.44
2.1/2    12    UN    61.21    61.67    63.16    63.45
2.1/2    16    UN    61.77    62.13    63.22    63.46
2.1/2    20    UN    62.13    62.41    63.26    63.46
2.5/8    6    UN    62.10    62.87    66.14    66.61
2.5/8    8    UN    63.25    63.88    66.23    66.61
2.5/8    12    UN    64.39    64.85    66.34    66.63
2.5/8    16    UN    64.95    65.30    66.39    66.63
2.5/8    20    UN    65.30    65.58    66.43    66.64
2.3/4    4    UNC    62.97    63.93    69.16    69.77
2.3/4    6    UN    65.28    66.04    69.32    69.78
2.3/4    8    UN    66.42    67.06    69.41    69.79
2.3/4    12    UN    67.56    68.02    69.51    69.80
2.3/4    16    UN    68.12    68.48    69.57    69.81
2.3/4    20    UN    68.48    68.76    69.61    69.81
2.7/8    6    UN    68.45    69.22    72.49    72.95
2.7/8    8    UN    69.60    70.23    72.58    72.96
2.7/8    12    UN    70.74    71.20    72.69    72.98
2.7/8    16    UN    71.30    71.65    72.74    72.98
2.7/8    20    UN    71.65    71.93    72.78    72.98
3    4    UNC    69.32    70.28    75.51    76.12
3    6    UN    71.63    72.39    75.67    76.13
3    8    UN    72.77    73.41    75.75    76.13
3    12    UN    73.91    74.37    75.86    76.15
3    16    UN    74.47    74.83    75.92    76.16
3    20    UN    74.83    75.11    75.95    76.16
3.1/8    6    UN    74.80    75.56    78.84    79.30
3.1/8    8    UN    75.95    76.58    78.93    79.31
3.1/8    12    UN    77.09    77.55    79.04    79.33
3.1/8    16    UN    77.65    78.00    79.09    79.33
3.1/4    4    UNC    75.67    76.63    81.86    82.47
3.1/4    6    UN    77.98    78.74    82.02    82.48
3.1/4    8    UN    79.12    79.76    82.10    82.48
3.1/4    12    UN    80.26    80.72    82.21    82.50
3.1/4    16    UN    80.82    81.18    82.27    82.51
3.3/8    6    UN    81.15    81.91    85.19    85.65
3.3/8    8    UN    82.30    82.93    85.28    85.66
3.3/8    12    UN    83.44    83.90    85.39    85.68
3.3/8    16    UN    84.00    84.35    85.44    85.68
3.1/2    4    UNC    82.02    82.98    88.21    88.82
3.1/2    6    UN    84.33    85.09    88.36    88.83
3.1/2    8    UN    85.47    86.11    88.45    88.83
3.1/2    12    UN    86.61    87.07    88.56    88.85
3.1/2    16    UN    87.17    87.53    88.62    88.86
3.5/8    6    UN    87.50    88.27    91.54    92.00
3.5/8    8    UN    88.65    89.28    91.63    92.01
3.5/8    12    UN    89.79    90.25    91.74    92.03
3.5/8    16    UN    90.35    90.70    91.79    92.03
3.3/4    4    UNC    88.37    89.33    94.56    95.16
3.3/4    6    UN    90.68    91.44    94.71    95.18
3.3/4    8    UN    91.82    92.46    94.80    95.18
3.3/4    12    UN    92.96    93.42    94.91    95.20
3.3/4    16    UN    93.52    93.88    94.97    95.21
3.7/8    6    UN    93.85    94.61    97.89    98.35
3.7/8    8    UN    95.00    95.63    97.98    98.36
3.7/8    12    UN    96.14    96.60    98.08    98.37
3.7/8    16    UN    96.70    97.05    98.14    98.38
4    4    UNC    94.72    95.68    100.91    101.51
4    6    UN    97.03    97.79    101.06    101.52
4    8    UN    98.17    98.81    101.15    101.53
4    12    UN    99.31    99.77    101.26    101.55
4    16    UN    99.87    100.23    101.32    101.55
4.1/8    6    UN    100.20    100.97    104.24    104.70
4.1/8    8    UN    101.35    101.98    104.32    104.70
4.1/8    12    UN    102.49    102.95    104.43    104.72
4.1/8    16    UN    103.05    103.40    104.49    104.73
4.1/4    4    UN    101.07    102.03    107.26    107.86
4.1/5    6    UN    103.38    104.14    107.41    107.87
4.1/6    8    UN    104.52    105.16    107.50    107.88
4.1/7    12    UN    105.66    106.12    107.61    107.90
4.1/8    16    UN    106.22    106.58    107.67    107.90
4.3/8    6    UN    106.55    107.31    110.59    111.05
4.3/8    8    UN    107.70    108.33    110.67    111.05
4.3/8    12    UN    108.84    109.30    110.78    111.07
4.3/8    16    UN    109.40    109.75    110.84    111.08
4.1/2    4    UN    107.42    108.38    113.61    114.21
4.1/2    6    UN    109.73    110.49    113.76    114.22
4.1/2    8    UN    110.87    111.51    113.85    114.23
4.1/2    12    UN    112.01    112.47    113.96    114.25
4.1/2    16    UN    112.57    112.93    114.02    114.25
4.5/8    6    UN    112.90    113.66    116.93    117.40
4.5/8    8    UN    114.05    114.68    117.02    117.40
4.5/8    12    UN    115.19    115.65    117.13    117.42
4.5/8    16    UN    115.75    116.10    117.19    117.43
4.3/4    4    UN    113.77    114.73    119.96    120.56
4.3/4    6    UN    116.08    116.84    120.11    120.57
4.3/4    8    UN    117.22    117.86    120.20    120.58
4.3/4    12    UN    118.36    118.82    120.31    120.60
4.3/4    16    UN    118.92    119.28    120.37    120.60
4.7/8    6    UN    119.25    120.01    123.28    123.75
4.7/8    8    UN    120.40    121.03    123.37    123.75
4.7/8    12    UN    121.54    122.00    123.48    123.77
4.7/8    16    UN    122.10    122.45    123.54    123.78
5    4    UN    120.12    121.08    126.30    126.91
5    6    UN    122.43    123.19    126.46    126.92
5    9    UN    123.57    124.21    126.55    126.93
5    12    UN    124.71    125.17    126.66    126.95
5    16    UN    125.27    125.63    126.72    126.95
5.1/8    6    UN    125.60    126.36    129.63    130.09
5.1/8    8    UN    126.75    127.38    129.72    130.10
5.1/8    12    UN    127.89    128.35    129.83    130.12
5.1/8    16    UN    128.45    128.80    129.89    130.13
5.1/4    4    UN    126.47    127.43    132.65    133.26
5.1/4    6    UN    128.78    129.54    132.81    133.27
5.1/4    8    UN    129.92    130.56    132.90    133.28
5.1/4    12    UN    131.06    131.52    133.01    133.30
5.1/4    16    UN    131.62    131.98    133.07    133.30
5.3/8    6    UN    131.95    132.71    135.98    136.44
5.3/8    8    UN    133.10    133.73    136.07    136.45
5.3/8    12    UN    134.24    134.70    136.18    136.47
5.3/8    16    UN    134.80    135.15    136.24    136.48
5.1/2    4    UN    132.82    133.78    139.00    139.61
5.1/2    6    UN    135.13    135.89    139.16    139.62
5.1/2    8    UN    136.27    136.91    139.24    139.62
5.1/2    12    UN    137.41    137.87    139.36    139.65
5.1/2    16    UN    137.97    138.33    139.42    139.65
5.5/8    6    UN    138.30    139.06    142.33    142.79
5.5/8    8    UN    139.45    140.08    142.42    142.80
5.5/8    12    UN    140.59    141.05    142.53    142.82
5.5/8    16    UN    141.15    141.50    142.59    142.83
5.3/4    4    UN    139.17    140.13    145.35    145.96
5.3/4    6    UN    141.48    142.24    145.51    145.97
5.3/4    8    UN    142.62    143.26    145.59    145.97
5.3/4    12    UN    143.76    144.22    145.71    146.00
5.3/4    16    UN    144.32    144.68    145.76    146.00
5.7/8    6    UN    144.65    145.41    148.68    149.14
5.7/8    8    UN    145.80    146.43    148.77    149.15
5.7/8    12    UN    146.94    147.40    148.88    149.17
5.7/8    16    UN    147.50    147.85    148.94    149.18
6    4    UN    145.52    146.48    151.70    152.31
6    6    UN    147.83    148.59    151.85    152.32
6    8    UN    148.97    149.61    151.94    152.32
6    12    UN    150.11    150.57    152.06    152.35
6    16    UN    150.67    151.03    152.11    152.35



Narzędzia do wykonania gwintu.

Gwintowniki UN zunifikowane:

• Gwintowniki UN zunifikowane maszynowe występują w odmianach wymiarowych odpowiednio dla gwintów:

- zwykłych UNC - DIN 376 (norma przelotowa), DIN 371 (norma nieprzelotowa)

- drobnozwojnych UNF, UNEF, UNS, UN - DIN 374 (norma przelotowa) , DIN 371 (norma nieprzelotowa).

• Gwintowniki ręczne UN zunifikowane występują w normie odpowiednio dla gwintów:

- zwykłych UNC - DIN 352 - w kompletach zawierających 3 sztuki gwintowników: nr. 1 - zdzierak, nr. 2 - półwykańczak, nr. 3 - wykańczak

- drobnozwojnych UNF, UNEF, UNS, UN - DIN 2181, w kompletach zawierających 2 sztuki gwintowników: nr. 1 - zdzierak, nr. 2 - wykańczak.



Narzynki UN zunifikowane:

Narzynki zunifikowane występują (niezależnie od skoku) w normie DIN-EN 22 568, w nakroju 1,75*P, najczęściej w wykonaniu HSS (ze stali szybkotnącej).





[Łukasz1]

 Ale elaborat !  Kompendim wiedzy o gwintach calowych. Wszystko łopatologicznie wyjaśnione . Super - dzięki

[CrazyTomas]

Zamiast bawić się we wzorniki itp. przyłóż świece gwintami do siebie. Od razu będzie widać.

[Łukasz1]

Uwaga - tajemnica rozwiązana. Przyszła do mnie i narzynka i gwintownik 1/4-32   Mieliście rację (!!!!) - i raduga i meteor mają gwint 1/4-32

ALE !!!

Meteor ma bardzo ciasny gwint w dodatku zwężający się  od zewnątrz do cylindra na siłę go nie przegwintowywałem na równo, ale o tym później. Raduga ma bardzo poprawny gwint, gwintownik wkręcił się bez trudu.



I teraz clou programu.



Świeca OS A3 ma najgorzej wykonany gwint  narzynka miała b. dużo roboty aby "ustandaryzować" gwint całkowicie bez oporów w narzynkę weszła świeca ruska potem chinczyk i MP-jet. Narzynka dokonała tylko minimalnej korekty gwintu. Obecnie wszystkie świece po potraktowaniu narzynką wkręcają się całkowicie bez problemu i w radugę i w meteora - nawet ten ciasny gwint  - minimalny opór pojawia się na  na ostatnim 1/2-obrotu, to nie jest to co było.  Otworu w głowicy na siłę nie poprawiałem skoro poprawione narzynką świece wchodzą bez problemu. Łatwiej wymienić świecę niż regenerować głowicę nie mając do tego odpowiednich narzędzi.
