oklejanie folią trenerka rc

[Goden 125]

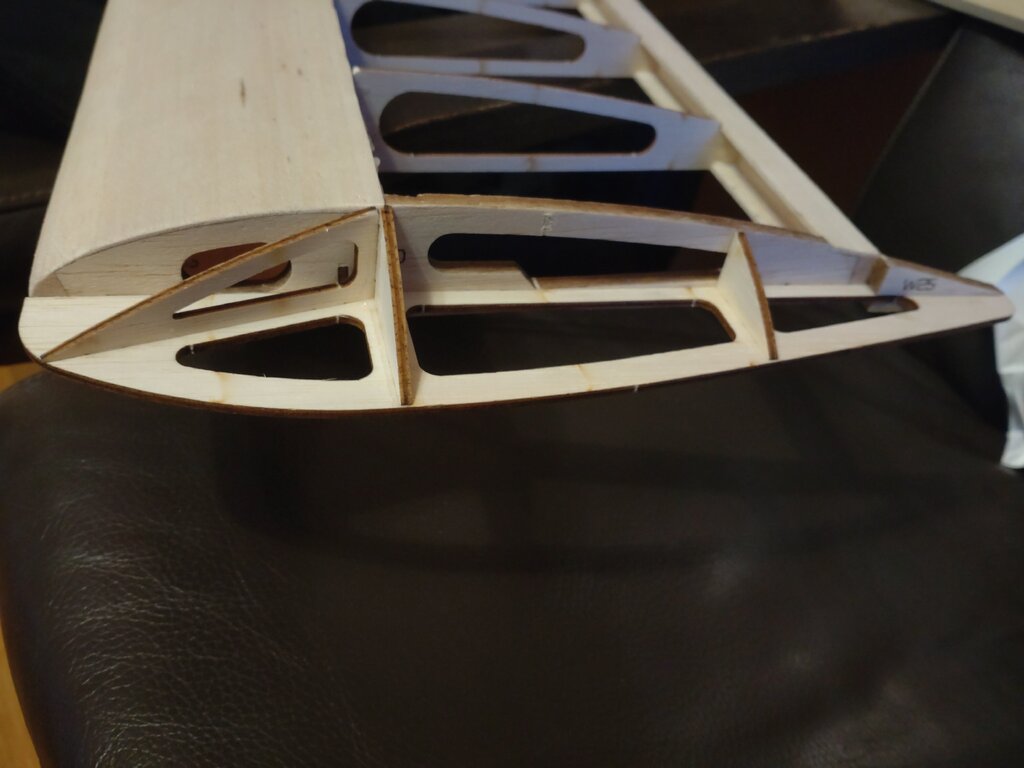

Witam serdecznie bardzo prosze o pomoc w oklejeniu końcówki skrzydła trenerka, chodzi mi dokładnie o ten fragment ze zdjęcia. Robie to pierwszy raz a już jestem zrażony do tego typu prac.

[FockeWulf]

Z czym masz konkretnie problem? Sama końcówka czy wogóle Ci nie wychodzi?

[noker]

wytnij odpowiedni kawałej do tej końcwki skrzydła.

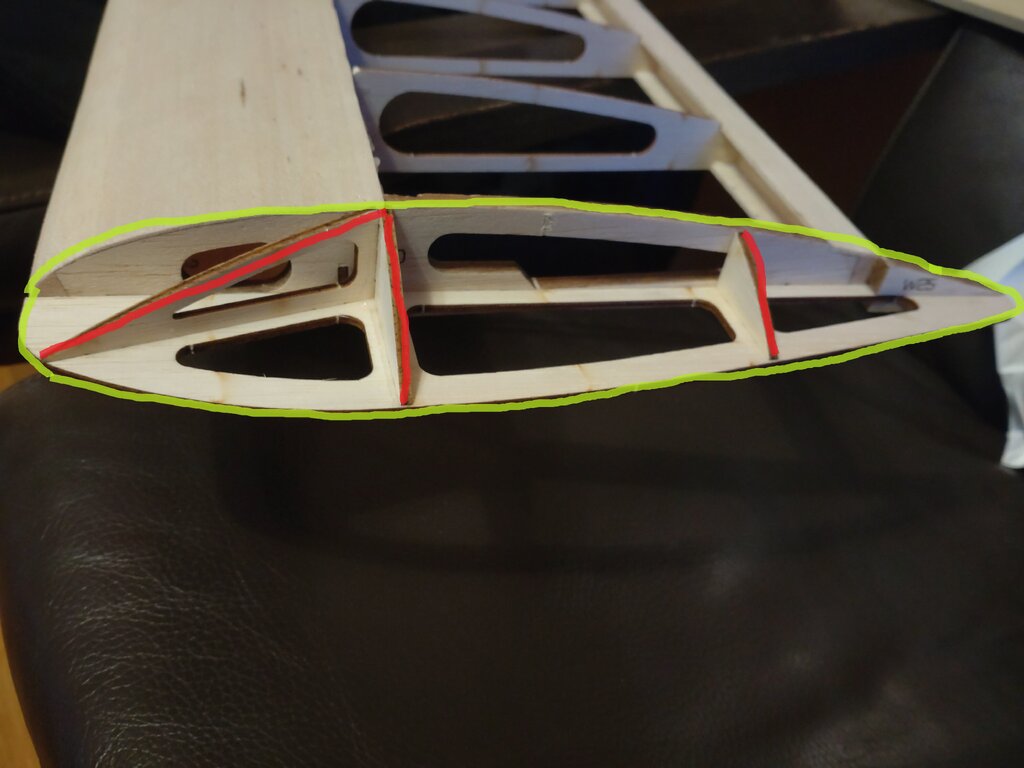

Ja bym zaczął od przyklejenia zewnętrznych krawędzi, po zielonej kresce, potem obkurczać folię na środku, i na koniec przykleić do wzmocnień (tych czerwonych)

Obciąć naddatki, podobnie zrobić z drugiej strony, i potem reszta, skrzydła,

[Andrzej Klos]

 A ja bym wypelnil te przestrzen balsa i ladnie oszlifowal na aerodynamyczny ksztalt.  Nie cierpie takich obklejanych koncowek🤪.  Nie tylko wygladaja okropnie ale tez powoduja szybsze przeciagniecie.

[RobRoy]

Jak nie ma balsy to styropian lub xps - jakiś twardy - ładnie i delikatnie można obrobić i folia się przyklei.

4 godziny temu, Andrzej Klos napisał:

.......  ale tez powoduja szybsze przeciagniecie.



 Z czego to wynika ?

[Andrzej Klos]

Mialem artykul na temat koncowek skrzydel w "prawdziwych" samolotach sportowych ale nie moge go znalesc.  Takie koncowki nie sa zbyt aerodynamiczne i powoduja wczesne i niejednakowe oderwanie na obu koncowkach skrzydel.

[RobRoy]

A jest jakaś ogólna zasada konstruowania wingletów? wielkośc . kąty ....  Zrobiłem takie na "oko" ale model b.dorze " trzyma się" powietrza ...

[Andrzej Klos]

Aby dzialaly poprawnie to jest z tym duzo roboty obliczeniowej, szczegolnie w szybowcach.

[RobRoy]

Czyli pozostaje radosna twórczość .... 😉

[Andrzej Klos]

W modelu samolotu nie bedzie to mialo zbyt wielkiego znaczenia i trudno bedzie zauwazyc poprawe/zmiane.  Dobrze zaprojektowany winglet daje ~6-8% poprawy i dotyczy to glownie malych predkosci/wysokich Cl.

Czyli masz racje; baw sie dobrze!

[sbogdan1]

Andrzej w kwestii wingletu, zastanawia mnie czy to faktycznie +do wyglądu tylko i wyłącznie, tak jak w tym modelu poniżej,

czy faktycznie twórca poczynił stosowne starania aby spełniały swoja funkcję.

[Andrzej Klos]

22 minuty temu, sbogdan1 napisał:

Andrzej w kwestii wingletu, zastanawia mnie czy to faktycznie +do wyglądu tylko i wyłącznie, tak jak w tym modelu poniżej,

czy faktycznie twórca poczynił stosowne starania aby spełniały swoja funkcję.



Mysle, ze tylko zrobili aby ladnie wygladalo i modnie 😀.  Nie wiem, tylko analiza i eventualna pomiary w locie/obserwacja moga potwierdzic.  To jest tylko model...

Tutaj jest artykul prof Krzysztof Kubrynski o wingletach a takze jego winglet w szybowcach LAK:



aiaa_03-0215_upd.pdf





winglet.pdf







[Patryk Sokol]

Moja opinia o wingletach jest taka, że jeśli w modelu uda się zrobić tak, aby nie psuły to już można szampana otwierać.



Ze wszystkich modeli które zaprojektowałem z wingletami (i zadziwiającej ilości UAV, bo z jakiegoś powodu zleceniodawcy często chcą winglety dla wyglądu), to tylko GP-14 faktycznie ma korzyści z wignletów.

A i to przez to, że jest zwyczajnie duży, a przez to może osiągać wysokie współczynniki siły nośnej.

[sbogdan1]

Godzinę temu, Patryk Sokol napisał:

Moja opinia o wingletach jest taka, że jeśli w modelu uda się zrobić tak, aby nie psuły to już można szampana otwierać.



Ze wszystkich modeli które zaprojektowałem z wingletami (i zadziwiającej ilości UAV, bo z jakiegoś powodu zleceniodawcy często chcą winglety dla wyglądu), to tylko GP-14 faktycznie ma korzyści z wignletów.

A i to przez to, że jest zwyczajnie duży, a przez to może osiągać wysokie współczynniki siły nośnej.

Patryk że tak zapytam z czystej ciekawości, wszak nie siedzę w temacie, winglet posiada jakiś profil, czy to jest profil symetryczny ? czy coś innego, powiedzmy wypukło płaski - zgaduję, czy może przyświeca mu inna jakaś metoda konstrukcyjna, domyślam się że to dość złożona sprawa.

[Patryk Sokol]

4 godziny temu, sbogdan1 napisał:

Patryk że tak zapytam z czystej ciekawości, wszak nie siedzę w temacie, winglet posiada jakiś profil, czy to jest profil symetryczny ? czy coś innego, powiedzmy wypukło płaski - zgaduję, czy może przyświeca mu inna jakaś metoda konstrukcyjna, domyślam się że to dość złożona sprawa.



Zaczyna się profilem skrzydła, a później bywa różnie.



Mi z reguły wychodzi na końcówce profil o (prawie) zerowym ugięciu, ale niesymetryczny (coś jakbyś spłaszczył profil końcówki do prawie zerowego ugięcia, często bez prostowania spodu spływu) i skręcony w ujemne kąty.

[Andrzej Klos]

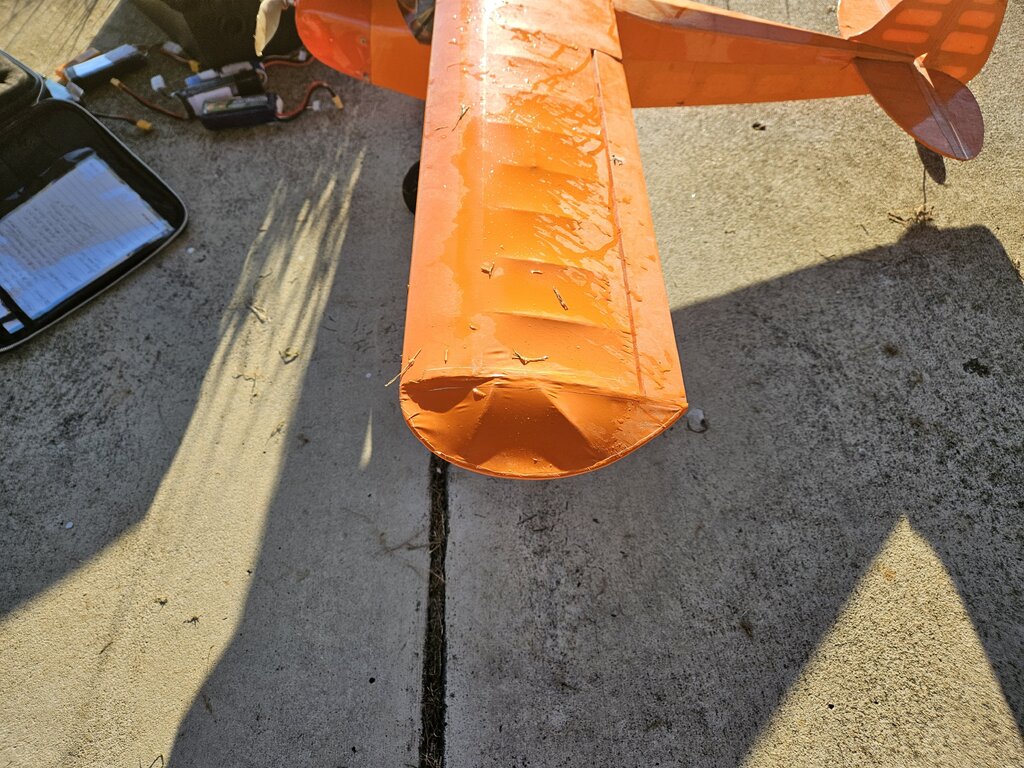

Dzisiaj rano zrobilem zdjecie modelu jednego z kolegow:







Wiem, mozna by to lepiej okleic ale i tak wyglada tak sobie, moim zdaniem.





[robloz]

Ja zawsze na końcówce dodaję trzy-cztery dodatkowe rozpórki, zwłaszcza w przedniej części.

Efekt po oklejeniu jest dużo lepszy.

[Patryk Sokol]

E, da się lepiej:



To mój Gee Bee. Końcówka oklejona tym samym kawałkiem białej folii co reszta skrzydła
