Treść opublikowana przez kojani

  1. Piotr - strona Futaby i opis używania programatora - http://manuals.hobbi...bc-1-manual.pdf Oj leniuszek, leniuszek Kojani
  2. Można programatorem lub komputer, CIU-2 + oprogramowanie. Kojani
  3. A nie chcesz 1:1 - skąd jesteś? Kojani
  4. Jurek ma rację pisząc co napisał - przy 5NiMh świeżo naładowanych możesz mieć powyżej tych 6 volt, ogniwa mogą mieć ciut powyżej 1,2V i może być problem !!! Kojani
  5. Bo ten odbiornik można zasialać z pakietu LiPo 2S, ale trzeba sobie zdawać sprawę z tego, że serwa mogą tego nie przeżyć jeśli je zasilisz 7,4V !!Dlatego przy takim zasilanie już należy myśleć o BEC'u. Pozdrawiam Kojani
  6. Jest tak jak napisał wyżej Wojtek BEC do odbiornika jest potrzebny jeśli stosujesz napięcie zasilania powyżej 6V - czyli co najmniej 6 ogniw NIMH. Przy 5 ogniwach masz 6V więc, tak naprawdę nie ma co obniżać napięcia. Jeśli chodzi o silnik - to co by nie psuć wizerunku modelu - poszukaj silników tego typu http://www.topmodelc..._detail&id=6630, ten konkretny jest co prawda za słaby ale wystarczy poszukać silnik z przedłużoną osią i ew. dorobić dodatkowe łozyskowanie. Chociaż wydaję mi się, że gdzieś na stronach niemieckich trafiłem na tego typu silniki troszkę większe (mocowo), ale ... nie zapisałem adresu ;( Pozdrawiam Kojani Edit Wojtek był szybszy
  7. Dostępna wersja na smartfony - https://play.google.com/store/apps/details?id=com.gf.Meteo&feature=search_result#?t=W251bGwsMSwyLDEsImNvbS5nZi5NZXRlbyJd
  8. To jest normalne i dlatego opisałem tylko jakie różnice występują w tym odbiorniku po przełączeniu w tryb HS w porównaniu z innymi odbiornikami Futaby.W trybie HS telemetria z sensorów zewnętrznych nie jest transmitowana. Kojani
  9. Chyba nie do końca tak, ten odbiornik może pracować w czterech trybach, ale podział kanałow jest inny: Mode A - 8 kanałów od 1 do 8 Mode B - 7 kanałów od 1 do 7 plus S.BUS Mode C - 9 kanałów od 9 do 16 Mode D - 7 kanałów od 9 do 15 plus S.BUS Tryby Normal i High mają powiązanie z telemetrią, w trybie Normal przekazywane jest napięcie odbiornika plus telemetria z dołączonych sensorów, natomiast w trybie High przekazywane jest tylko napięcie baterii. Kojani

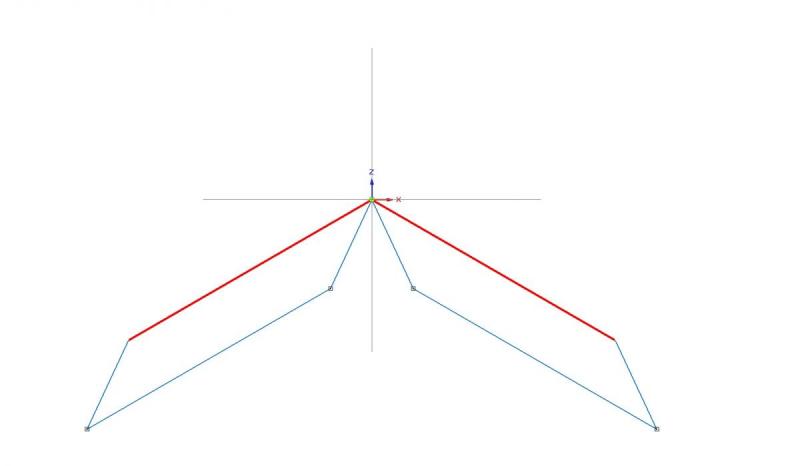

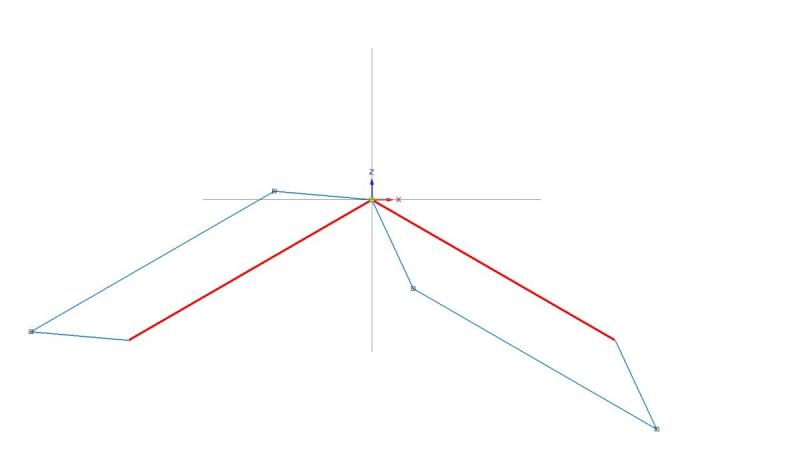

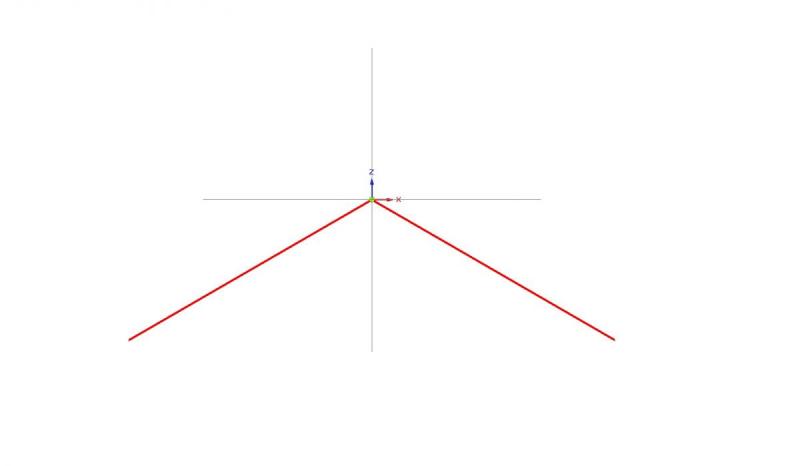

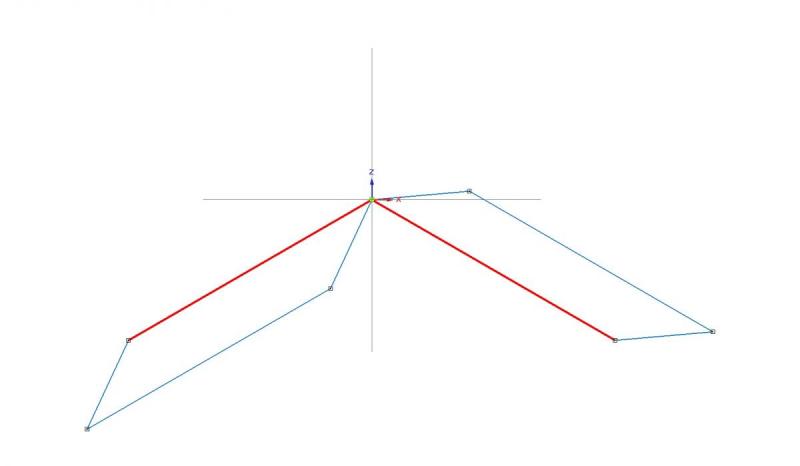

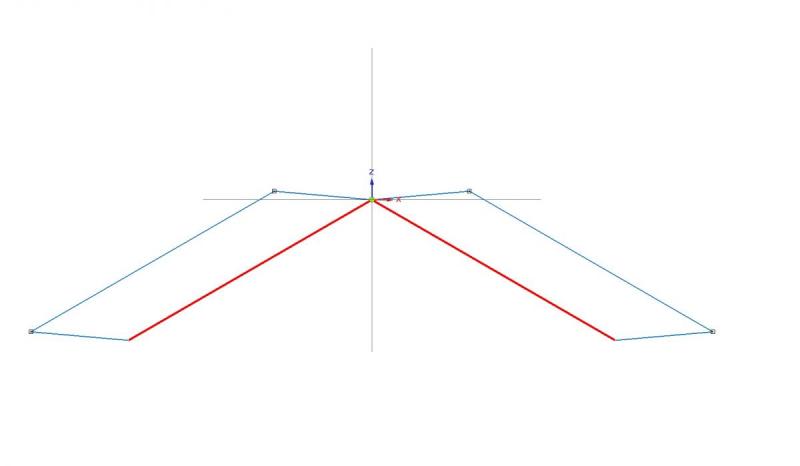

  10. Może tak będzie lepiej widać - linie czerwone to osie obrotu sterów. Widok od tyłu w kierunku lotu 1 w prawo 2 w lewo 3 do góry 4 do dołu 5 na wprost Kojani
  11. Zwróć uwagę, że w linku podanym przez kr3cik'a nie jest obrabiana krawędź natarcie tylko spora część płata wykonanego w całości z balsy, a to nieco zmienia postać rzeczy.Tego typu narzędzia - nie żebym gderał - są dość niebezpieczne w obsłudze, tak więc jeśli będziesz próbował w ten sposób obrabiać listwy rób to w sposób umożliwiający trzymanie rąk, a w szczególności palców daleko od narzędzia!! Kojani
  12. Frezowanie "frezem" robionym ręcznie - to kompletnie nie ta droga. Jest natomiast inna możliwość - kolocek ze zrobionym profilem matrycowym krawędzi na CNC, powiększonym o grubość papieru i wyklejony papierem ściernym. Oczywiście do obróbki zgrubnej, ale zostanie już tylko doszlifowanie. To oczywiście możliwość - czy opłacalna - przy pojedynczym modelu wg mnie nie bardzo, tym bardziej, że sprawdza się to tylko w skrzydłach ze stałą cięciwą. Kojani
  13. Czy takie: http://www.hyperflig...t=30mm+Spinners, podobne w działaniu robi w Polsce Witold Stefański (Wistmodel) Kojani
  14. kojani

    Zasilanie Szybowca F3F

    Jurku - te 3A wpisałem ot tak, dla zobrazowania możliwości chwilowego przeciążenia układu. Natomiast nie spotkałem nigdzie w specyfikacjach czy to UTC czy np Semiconductora możliwości pracy układu powyżej 1A. Pewnie da się pracować powyżej, ale nie jest to w takim razie sytuacja przewidywana i zalecana przez producenta, więc jak ma się to do bezpieczeństawa używania takiego układu. Generalnie każdy układ nie powinien przekraczać zalecanych przez producenta wartości, a nawet powinien być poniżej tych wartości, w celu zwiększenia jego niezawodności. Może popełniam jakiś błąd w odczycie specyfikacji lub jej rozumieniu ? Kojani
  15. kojani

    Zasilanie Szybowca F3F

    Hmm Dalej czegoś nie rozumiem - na zdjęciach z hyperflight widać wyrażnie, że jest to układ UTC w obudowie TO-263 i TO 263-3, specyfikacja producenta nie podaje róznych wartości prądowych dla różnych typów obudowy. Pewnie układy mogą wytrzymać i 3A, tylko jak ma się to, do specyfikacji producenta ? Kojani
  16. kojani

    Zasilanie Szybowca F3F

    Nie jestem elektronikiem, więc może ktoś wytłumaczy w jaki sposób na układzie UTC LM2940 można uzyskać 1,5A i 2A skoro specyfikacja producenta dla tego układu podaje 1A http://www.unisonic.com.tw/datasheet/LM2940.pdf Kojani
  17. Heh - obornika z pewnością nie , lecz odbiornik pewno się przyda. Sorry ale śmiesznie wyszło Kojani
  18. kojani

    Lampa blyskowa w modelu

    http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11744 Kojani
  19. kojani

    GPS Logger

    Jeśli wysokościomierz to może raczej to http://www.esoaringgadgets.co.uk/index.php?main_page=index&cPath=1&zenid=0c0e6103de3f2a851429f043d063d59e sprawdzony. Kojani
  20. kojani

    Używanie znaku średnicy Ø

    Hmm Jarku - nie zamierzam się kłócić Tak się składa że zawodowo również zajmuję się projektowaniem. Przyjęło się w Polsce (specjalnie napisałem w Polsce bo widzę w stopce, że jesteś w Niemczech) określać średnicę skrótem fi (fonetycznie). Jaka jest tego historia nie wiem - ale faktem jest, że jest to rozpowszechnione, więc czemu nie używać? Moim zdanie, wszędzie tam gdzie nie jesteśmy zmuszeni do używania ściśle znormalizowanych oznaczeń (dokumentacja techniczna) dopuszczalne jest używanie skrótów powszechnie rozumianych. Pewnie, że szybciej napisać D, ale przewrotnie zapytam dlaczego D? - to przecież od słowa diameter, a to to nie jest polski język Poprawnie byłoby S tylko czy wszyscy to zrozumieją? Z odrobiną przekory Pozdrawiam Kojani
  21. Myślałem, że blachę masz - niestety prorokuję duży problem ze znalezieniem tej grubości. Kojani
  22. Zgrzewć można - tylko czy znajdziesz kogoś kto ma zgrzewarkę pod 0,25mm, i do tego jeszcze odpowiednie elektrody. Z penością lepsze jest spawanie laserowe, ale problem z dostępnością podobny. Nie wiem czy nie najlepszą metodą byłoby zawinięcie na zakładkę połączenia. Kojani
  23. Mogę dowiedzieć się w poniedziałek w firmie która dla nas robi sporo rzeczy z nierdzewki, ale problemem będzie spawanie blachy 0,25 !! Nie jestem przekonany czy da się to zrobić ręcznie - podejrzewam, że będzie tu potrzebny laser. Link do allegro - to jest kwasówka a nie żaroodporna. Jaką temperaturę przewidujesz? Kojani
  24. Kable łączysz dowolnie i sprawdzasz kierunek obrotów jeśli jest przeciwny zamieniasz dwa kable miejscami. Na zdjęciu nie widać konektorów "żeńskich" (gniazd) do wlutowania do wyjść regulatora. Jeśli wstawisz regulator 10A zamiast 18A ryzykujesz jego spaleniem. Kojani
  25. kojani

    Ukryty napęd lotki

    Wojtek czym kierowałeś się robiąc taki kształt dźwigni pośredniej? Kojani
×
×
