IDEAL V 3,2 m z TopModel cz. przyjemność składania i potyczki

[piotralski]

Piotrek ... ja mam JR 11X i wcale nie siedzę całymi dniami w piwnicy .

Ja przesiadłem się 9503, mając wcześniej DSX9.

Jeśli chodzi o motyla, to dla mnie jedynym słusznym rozwiązaniem jest operowanie dźwignią gazu, jest znacznie precyzyjniejsze niż na suwaku, ale oczywiście to tylko moje skromne zdanie. Mój kolega Miecio lata podobnym modelem, Krasivo.

W DC-16 nie ma suwaków To bardzo precyzyjne potencjometry...

[young]

Mam jednak inny problem. Jak się mocuje mpx-a do obudowy bo jak wkładam tylko na wcisk to przy rozłączaniu wysuwa się,( przykleić?) a jak to wygląda przy łączeniu elementów skrzydła.......









w pierwszej kolejności przylutowałem kable do pinów,

potem koszulki termokurczliwe, i dokładnie wszystko sprawdziłem (nawet używając siły czy luty poprawne - lepiej teraz jak ma sie coś oderwa niż w powietrzu)

następnie lekko zalałem to wszystko klejem z pistoletu (nie za dużo)

następny etap to spasowanie złączek aby się nie blokowały przy łączeniu centropłata z uchem (wymagało to lekkiego piłowania krawędzi iglaczkiem nie za dużo aby też nie latało.

potem tak przygotowany mpx wkleiłem na cyjanoakryl w czarną obudowę.

podszlifowałem gniazda w skrzydle (dremelkiem z frezem palcowym fi 3 mm) - ustaliłem głębokośc osadzenia !

całośc wkręciłem wkrętami w skrzydło i ponownie sprawdziłem czy działa elektrycznie (miernikiem omy)



Teraz całośc pieknie się łączy a ja jestem pewien połączeń elektrycznych,

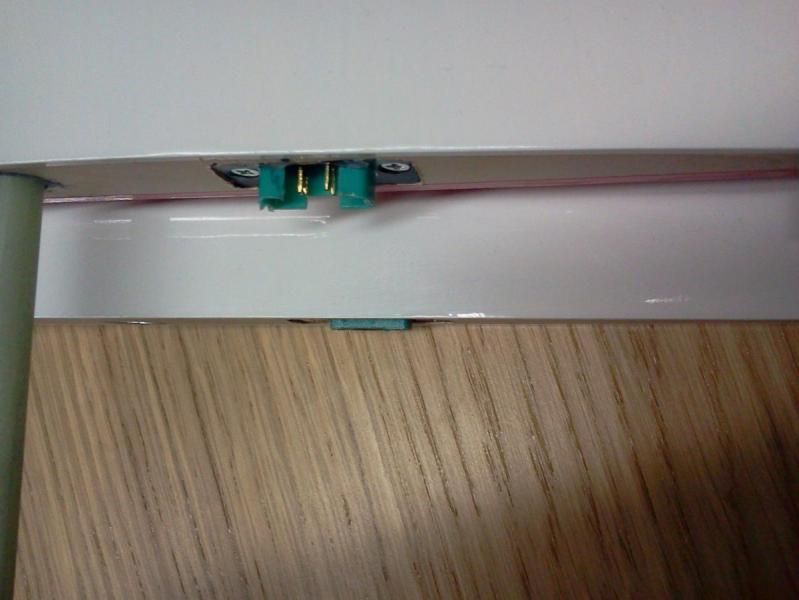

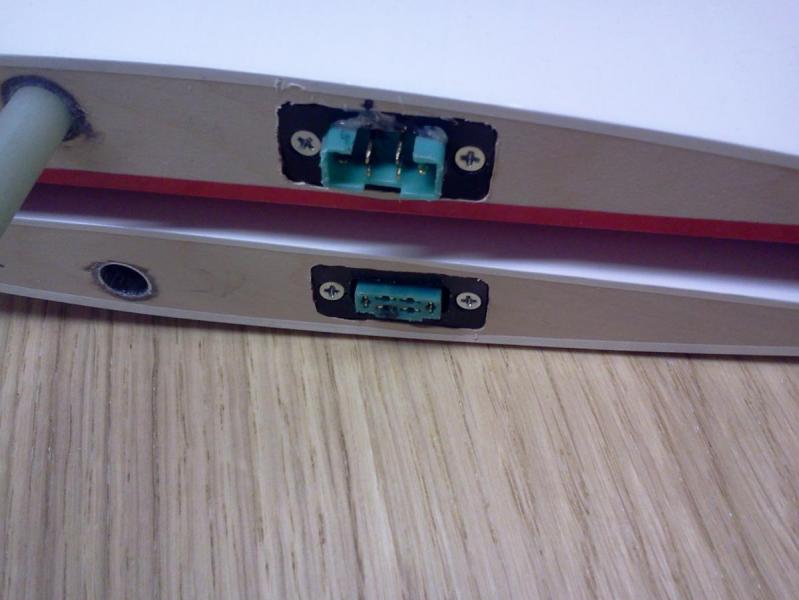

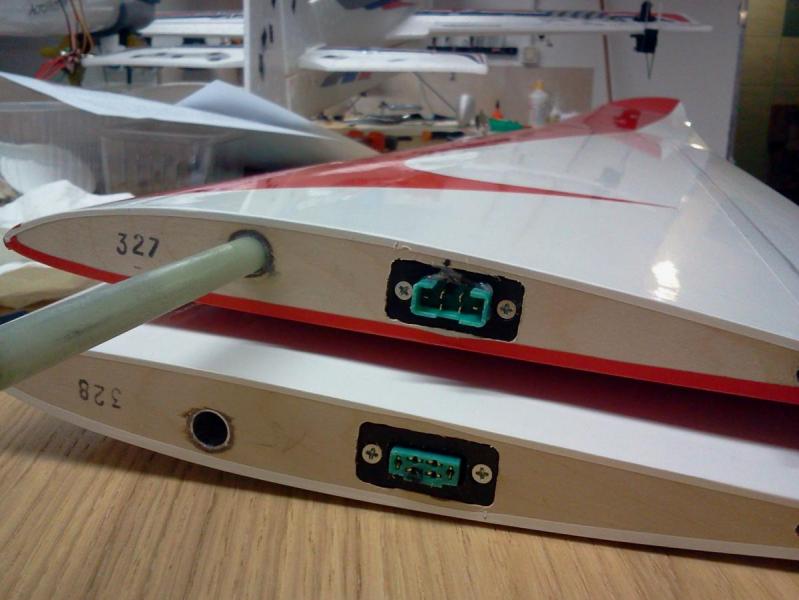

reszta widoczna na fotkach



Pamiętaj kabla musi byc z zapasem aby można było osadzic serwo, a połaczenie jest demontowalne.



czyli jak widac parę czynności i po bólu



pozdrawiam



"young"



ps: ta czarna plama na zielonym to zaznaczenie flamastrem aby nie pomylic biegunowości, bo jak się robi kilka na raz to łatwo o pomyłkę.

[Shock]

Niestety nie wiem czy dobrze zrobiłeś iż na sztywno wkleiłeś obie końcówki mpx-ów. To mimo wszystko zawsze pracuje i wg mnie jedno mogło być lużno wystające i wciskane w drugie przed złożeniem skrzydła.

Analogicznie jak łączenie kadłub /skrzydło.

[young]

Niestety nie wiem czy dobrze zrobiłeś iż na sztywno wkleiłeś obie końcówki mpx-ów. To mimo wszystko zawsze pracuje i wg mnie jedno mogło być lużno wystające i wciskane w drugie przed złożeniem skrzydła.

Analogicznie jak łączenie kadłub /skrzydło.



człowiek się narobi a teraz myślę nad tym......

[piotralski]

Mariusz, nie ma co myśleć. Albo zaryzykujesz, albo przerobisz

[Lech Mirkiewicz]

Powolutku Panowie, producent tego modelu zaprojektował takie rozwiązanie jak wykonał Mariusz i nie ma podstaw by podważać kompetencje konstruktorów Topmodel. Połączenie z centropłatem ustalają dwa pręty a mpx dodatkowo wzmocni to połączenie. Poza tym dłubanie paznokciami przy rozłączaniu mpx-a to nic ciekawego

[Shock]

Powolutku Panowie, producent tego modelu zaprojektował takie rozwiązanie jak wykonał Mariusz i nie ma podstaw by podważać kompetencje

Zobacz stronę wstecz i autor tematu sam pisze iż producent nie przemyślał napędu motylka..

Niekoniecznie trzeba wierzyć ślepo instrukcji ,warto polegać na sprawdzonych patentach.

Rozłączanie mpx-a to żadna tragedia ,a mocowanie na sztywno dwu końcówek jest niewskazane -nie niedopuszczalne- ze względu na pracujące różnie powierzchnie z co za tym idzie możliwość rozłączenia,brak styku, ciągłe drganie i ruch między końcówkami.

Wszystkie te niedogodności można wyeliminować poprzez wklejenie jednej końcówki na sztywno i lużnego pasowania drugiej, co wpływa bezpośrednio na bezpieczeństwo modelu i otoczenia .

[Lech Mirkiewicz]

Zobacz stronę wstecz i autor tematu sam pisze iż producent nie przemyślał napędu motylka..

Nic takiego nie znalazłem. Owszem Mariusz pisze o orczykach ustrzenia V na ogonie. Piszesz o drganiach i ruchu między centropłatem i końcówką skrzydła? Możliwości rozłączenia? Jak to może być możliwe, połączenie w sumie na trzy punkty centrujące sklejone taśmą dookoła płata? Musiało by rozsunąć się ponad 3 mm by stracić połączenie, to chyba przy krecie albo locie bez taśmy łączącej.

[Shock]



dziś zabrałem się za stery na ogonie (pierwszy raz robię tzw V) i tu według mnie producent przemycił małego "babola".

Mianowicie na rysunku pokazano gdzie wkleić dźwignie ale po analizie mechaniki ruchu sterów takie rozwiązanie raczej nie będzie poprawnie działać !







Daleko szukać nie trzeba...

Ależ ja nie upieram się że nie możesz zrobić tego na sztywno..możesz i nawet napiszę iż pewnie uda Ci się polatać sporo czasu tym sposobem.

Po prostu ja i spora część modelarzy lubi dmuchać na zimne bo to kosztowne hobby .

[piotralski]



Według fachowców z TopModel, bagnet węglowy powinien wytrzymać... niestety skrzydło odleciało w locie. Ścięło bagnet, a przecież to akrobat

Resztę sobie dopowiedz

Rafał ma rację. Dla bezpieczeństwa jedna strona na stałe druga ruchoma.

[Lech Mirkiewicz]

Zaśmiecamy temat (mam nadzieję,że ktoś to pozamiata) .Rafał,proszę czytaj ze zrozumieniem .Cytujesz fragment o OGONIE a mpx są w skrzydłach i o tym teraz trwa dyskusja

[Lech Mirkiewicz]

No tak,racja, na złamany bagnet nie ma lekarstwa zwłaszcza jak się złamie w locie.Tu nawet "luźny" mpx nie pomoże

[piotralski]

Powolutku Panowie, producent tego modelu zaprojektował takie rozwiązanie jak wykonał Mariusz i nie ma podstaw by podważać kompetencje konstruktorów Topmodel. Połączenie z centropłatem ustalają dwa pręty a mpx dodatkowo wzmocni to połączenie. Poza tym dłubanie paznokciami przy rozłączaniu mpx-a to nic ciekawego

Leszku, nawiązałem do "projektantów", których wspomniałeś w swojej wcześniejszej wypowiedzi

[young]

dokładnie przyjrzałem się tym MPx-om i :



- pomysł jednej części luźnej mi się spodobał



- moje połączenie jest wykonane bardzo precyzyjnie i dokładnie, dlatego tak już zostawię (w miejscu łączenia są najmniejsze przemieszczenia kątowe).



- zawiasy taśmowe prosty i szybki montaż, możliwośc demontażu - ale zauważyłem że w moim modelu odkleja się miejscami folia od balsy (koniecznośc przeprasowania żelazkiem).



- co do pęta węglowego jak napisał Piotr że pękł, to mi w 2 metrowej piance też pękł (fi 10 mm, taki nieby węgiel bez węgla)

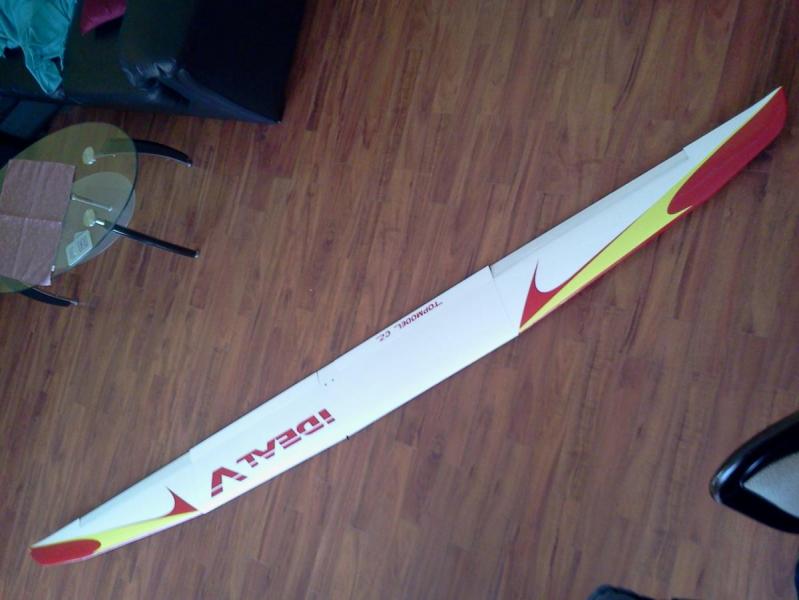

A poniżej fotka skrzydła - był problem jak objąc w kadrze coś co ma 3,2 m długości.







aktualnie pozostała mi regulacja mechaniki i ustawienia aparatury,

[piotralski]

dokładnie przyjrzałem się tym MPx-om i :



- pomysł jednej części luźnej mi się spodobał



- moje połączenie jest wykonane bardzo precyzyjnie i dokładnie, dlatego tak już zostawię (w miejscu łączenia są najmniejsze przemieszczenia kątowe).



Rozumiem że do lotu będziesz kleił skrzydełko jakąś taśmą?

Piękny kawał skrzydła

[young]

Rozumiem że do lotu będziesz kleił skrzydełko jakąś taśmą?

Piękny kawał skrzydła



Tak i to dobrą. Na około





ps: mój syn nazwał twoje zdjęcie powyżej -------- "co tam piszczy w trawie" ----------

[Lech Mirkiewicz]

Tak i to dobrą. Na około

Łączenie elementów skrzydła taśmą jest konieczne ale ,w brew pozorom" nie powinna być zbyt mocna. Dawno temu miałem szybowca w którym były przyklejane taśmą skrzydła do kadłuba. Kupiłem specjalną do tych celów taśmę Graupnera i ku mojemu zdziwieniu była stosunkowo gruba,matowa i nie kleiła zbyt mocno. Zdawała doskonale egzamin i nie odklejała folii przy demontażu. Ważne aby zrobić tzw zaklejkę na końcu taśmy aby było za co złapać przy odklejaniu (paznokcie nie uszkadzają folii) i odklejać ją jak najbardziej płasko ,przy większym kącie łatwiej odklei się folia od balsy. W idealu łączenie to prawie 40 cm, Nie ma takiej siły by to rozerwać

[young]

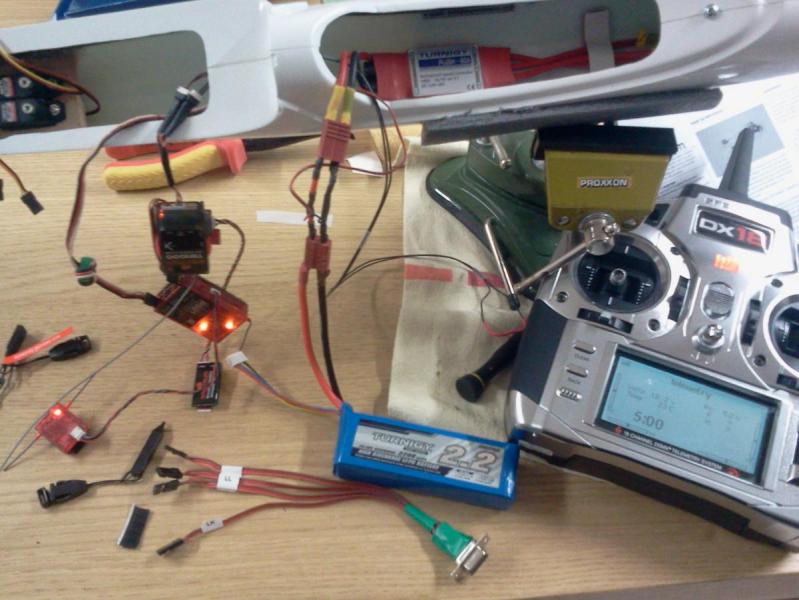

dla zainteresowanych uruchomiłem telemetrie będzie widać napięcie, temp, no i wysokość.

wszystko za pomocą Tm 1000 i czujników spektrum.

Na zdjęciu w trakcie prób i bindowania -grunt że działa i można ustawić alarmy.

[piotralski]

Twórczy nieład lubię najbardziej



Mariusz nie poddawaj się !!! Do wiosny już tuż tuż.

[Konrad_P]

Co do taśmy łączącej centropłat ze skrzydłami to cały sezon kleiłem zwykłą szkolną taśmą przeźroczystą. Jeśli masz skrzydła oklejane folią tak jak w moim Albartosie to taśma nie może mieć aż tak mocnego kleju. Raz postanowiłem użyć hiper super mocnej taśmy i skończyło się tym, że przy odklejaniu oderwałem folie ze skrzydła.

Skrzydło w centropłacie (przynajmniej u mnie) trzyma się bardzo dobrze i tak na dobrą sprawę gdyby nie te złączki MPX to nie potrzebował bym kleić skrzydeł. Ja mam obie złączki MPX na sztywno wklejone( o dziwo jestem zadowolony ). Ponadto to jest model do termiki a nie akrobat więc podejrzewam, że nie będzie aż takich problemów.
