Piper PA-18 Super Cub

[magilla]

Budowa Pipera posuwa sie po malutku do przodu. W ubiegłym tygodniu pogrzebałem przy kadłubie. Wkleiłem półkę na pakiet a później zabrałem się za krycie przodu kadłuba. Przesadziłem ze szlifowaniem balsy na bokach kadłuba i dobiłem się na dole do sklejki. Trudno będę musiał to podszpachlować. Mając w sobotę chwilę czasu zabralem się za struganie styrodurowego kopyta na maskę silnika. Po dopasowaniu zalaminowałem tym co miałem czyli epidian 53 + tkanina 3x48g i 2x163g. Po 24h  wygrzewnia się na gorącym strychu zdjąłem z kadłuba maskę. Nieoszlifowana maska ważyła 43g. Owiewka wydaje się być troche za gruba ale dzięki temu nie musze sie teraz obawiać przy szlifowaniu i szpachlowaniu że wylecą dziury.









[Bartek Piękoś]

Maska wyszła elegancko jak na formę pozytywową. Jakim podkładem malowałeś?



W ogóle estetyczna robota. Podoba mi się.

[magilla]

Nie używałem podkładu ani nie szpachlowałem tego kopyta - byłem w domu na wyjeździe i nie miałem wszystkich specyfików przy sobie. Model robię na mieszkaniu dlatego staram się robić "brudną" robotę będąc u rodziców lub teściów.

Przed dokręceniem do kadłuba kopyta okleiłem kadłub folią do zabezpieczania nowych mebli - taka znalazłem w warsztacie meblarskim teścia gdzie wykonywałem maskę.

Po dokręceniu formy oszlifowałem całość tak aby kopyto łączyło sie idealnie z kadłubem. Na koniec okleiłem całą formę wraz z przodem kadłuba taśmą przeźroczystą i zaprasowałem żelazkiem.

[magilla]

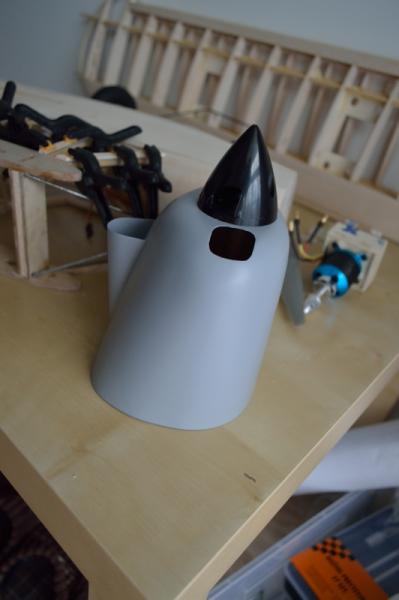

Prace przy masce dobiegają końca. Jeszcze raz zmatowie podkład papierem wodnym i można malować docelowym kolorem.

Efekt tygodniwej pracy przy masce nie jest idealny ale mnie satysfakcjonuje

Wyciąłem półkę na serwo. Uzupełniam oklejanie okiennic a później czeka mnie ich wyrównywanie bo narazie oklejam wszystko z naddatkiem.





[magilla]

Pomyślałem że fajnie by zrobić tylne koło w stylu oryginalnego Super Cubowego. Wszystko z laminatu. To co widać waży 8g.

Musze jeszcze to teraz obrobić.



[magilla]

Koło ogonowe zrobione. To co na zdjeciu 10g.

Kolejno wykonałem drzwiczki pilota oraz "szyberdach"   Miałem robić ich zatrzask na zamek ale stwierdziłem że lepiej się sprawdzą magnesy.







[Bartek Piękoś]

Fajne te drzwiczki, lubię taką robotę. Oby kadłub pozostał sztywny na tym odcinku.

[magilla]

Dziś po pracy odkurzyłem aerograf i pomalowałem wnętrze pactrą.



[magilla]

Budowa Super Cuba zbliża się do końca    W tym tygodniu wróciłem do skrzydeł a właściwie to dokończyłem lewe skrzydło i zabrałem się za robienie półek na serwa w skrzydle.

Wczoraj machnąłem klapy. Teraz muszę przygotować ich mocowanie w skrzydle. Dziś może jeszcze uda mi sie zrobić lotki.

Miedzy czasie kiedy kleiło się skrzydło zrobiłem dźwignie SW i SK i wpuściłem bowdeny tak aby były skierowane prosto na dźwignie. Podkleiłem sklejką 0.6 miejsca łaczenie SW



Jak dobrze pójdzie to jutro chillout i będę oklejał model folią













[Bartek Piękoś]

Wygląda kapitalnie.



Ja mam tylko wątpliwości odnośnie wytrzymałości kadłuba na wysokości kabiny.

O ile widzę skrzydło spoczywa na ramkach okiennych.

[magilla]

Dlatego właśnie cały bok modelu był wzmacniany cieniutką sklejką 0.6 przed jeszcze oklejeniem balsy. Wzdłuż przednich ram okiennych są druty 2mm które spinają górną część z dołem..

Skoro model w oryginale miał 1.8m i nie miał wzmocnienia sklejkowego to powinno być OK.

Ja mam model przeskalowany do 1.5m ale nie przeskalowałem  grubości kratownicy.



Mam nadzieję że wszystko wytrzyma

[Bartek Piękoś]

Wzdłuż przednich ram okiennych są druty 2mm które spinają górną część z dołem..

Nie doczytałem





Mam nadzieję że wszystko wytrzyma

Czego Ci serdecznie życzę, bo model bardzo mi się podoba.

[magilla]

Przeliczyłem się z ilością wolnego czasu..   ale model nie stoi w miejscu.

Przymocowalem klapy do skrzydeł. Musze tylko lotki lekko podszlifować i skrzydła będą też gotowe do oklejania.







[Karolek]

O jaki cudny, zawsze takiego chciałem. Podeślij mi plik żeberek, powiedz, z jakiej balsy są, 2mm ok? Chyba takiego zbuduje

[przemo]

Mateusz coś pięknego modelik cudo ... przemawia przeze mnie czysta zazdrość
Obserwuje cały czas co się dzieje w temacie i nie mogę wyjść z podziwu zazdroszczę umiejętność i podziwiam
pozdrawiam

[arkozi]

Piękny model. Te wzory na kadłubie wycinałeś sam czy zleciłeś wycięcie w jakiejś firmie ? I jaka folia została użyta ?

[magilla]

Cieszę się że się Wam podoba



Piękny model. Te wzory na kadłubie wycinałeś sam czy zleciłeś wycięcie w jakiejś firmie ? I jaka folia została użyta ?

Wzory zaprojektowałem w Illustratorze a później ręcznie wycinałem nożyczkami i skalpelami. Ogólnie przydaje się bycie grafikiem

Folię kupiłem w marvio.



O jaki cudny, zawsze takiego chciałem. Podeślij mi plik żeberek, powiedz, z jakiej balsy są, 2mm ok? Chyba takiego zbuduje

Jak znajdę czas to wrzucę wszystkie elementy które przerysowałem na wektory z planu. Żeberka były z 1.5mm

[magilla]

Może się kiedyś komuś przyda



rysunki SuperCub.pdf

[Karolek]

Może się kiedyś komuś przyda





A da radę dxf/dwg albo eps chociaz?

[zolty]

Mateuszu piękny modelik pozazdrościć wykonania
