Łączenie kamerki z systemem FPV

[tlenex98]

Witam!

 Próbuję złożyć do kupy system FPV 5.8Ghz 200mW Boscam. Obejrzałem wiele filmików, na których to podłączają FPV do kamerek, niestety wszystkie były z GoPro, a ja jestem użytkownikiem CamOne Infinity. Do kamerki był dołączony kabel AV, który posiada dwa wejścia-video(żółty) i audio(biały). Podłączenie GoPro i CamOne różni się tym że z GoPro wychodzi jeszcze czarny kabelek(uziemienie), a w CamOne już go nie ma. Od strony nadajnika są czarny(uziemienie), czerwony(+), żółty(video), biały(audio) i zielony(tu nie wiem). Łączę AUDIO DO AUDIO i VIDEO DO VIDEO i nic. Na monitorze "brak sygnału. Kilkakrotnie sprawdzałem odbiornik i jego podłączenie do ekranu, również opcje ekranu i nie widzę tam żadnego problemu. Kanały są poustawiane tak samo na nadajniku jak i odbiorniku, według podanego schematu. Moim zdaniem coś musi być nie tak z łączem KAMERKA-NADAJNIK, tylko nie mogę dojść gdzie tkwi przyczyna...

[Guigo]

Zielony to prawdopodobnie uziemienie. Napisz jaki masz konkretnie nadajnik boscama (czy nie jest to przypadkiem ts 5823?). Pokombinuj jeszcze z kanałami.

[tlenex98]

Mam taki zestaw z Hobbyking'a:

http://hobbyking.com/hobbyking/store/__15295__Boscam_5_8Ghz_200mw_FPV_Wireless_AV_Tx_Rx_Set.html

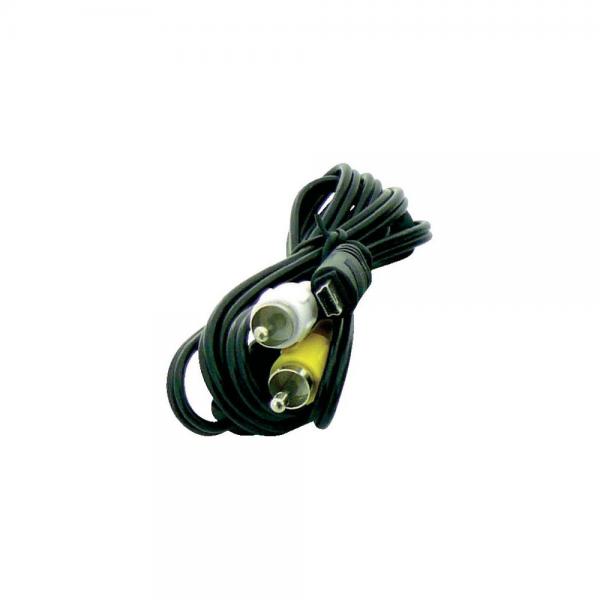

Wejście AV do CamOne to MINI USB zakończone dwoma chinami VIDEO I AUDIO



PS. Zielony kabel to prawe AUDIO



[Deem]

Twoim czarnym przewodem (jak nazwałeś „uziemieniem”) jest ekran kabla.

[Guigo]

a widziałeś ten filmik? https://www.youtube.com/watch?v=JSfZ4Tl78tI#t=521

[Adam_S]

Wejdź w produkcje w zakładkę pliki i tam przejrzyj dokumentację i zdjęcia. Powinno ruszyć. Więcej Ci nie pomogę bo nie mam i nie używam

[Deem]

Nie wiem co napisałem nie zrozumiałego i co ma wnieść ten filmik?

To dosadniej; bolce wtyczek (tych ze zdjęcia) tak jak podłączyłeś (z białej wtyczki do białego, z żółtej do żółtego). Czarny przewód do pierścienia (czy jak go tam zwał) wtyczki (obojętne której, są zwarte we wtyku usb).



ps. obraz z infinity idzie ze zwłoką, nie polecam do fpv

[tlenex98]

Dalej nie idzie



PS. Guigo chodziło o to, że czarny kabelek, nazywany nie tylko w tym filmiku jako kabel "ground" to po angielsku "uziemienie" lub "-"

[Deem]

Musi. W pierwszym poście napisałeś cyt; Na monitorze "brak sygnału. Jak zasilasz nadajnik?

[tlenex98]

2s 800mAh 20c. "Odkryłem" że nadajnik posiada swój wbudowany mikrofon, który transmituje sygnał audio poprawnie, słychać go z monitora. Dodam że od strony kamerki odciąłem chiny. W tym wypadku mam dwa zwoje kabli(audio i video) i do jednego z nich przylutowałem czarny kabel, tak jak mówiłeś.

[Deem]

 W tym wypadku mam dwa zwoje kabli(audio i video) i do jednego z nich przylutowałem czarny kabel, tak jak mówiłeś.

Nie bardzo rozumiem co piszesz, Do czego przylutowałeś czarny przewód? Jeśli odciąłeś chiny to mam nadzieję że do ekranu jednego z kabli!

[tlenex98]

Chiny odcięte są od kabla AV łączącego CamOne z nadajnikiem.

[Deem]

To już wiem. To napisz jeszcze co do czego przylutowałeś.

[tlenex98]

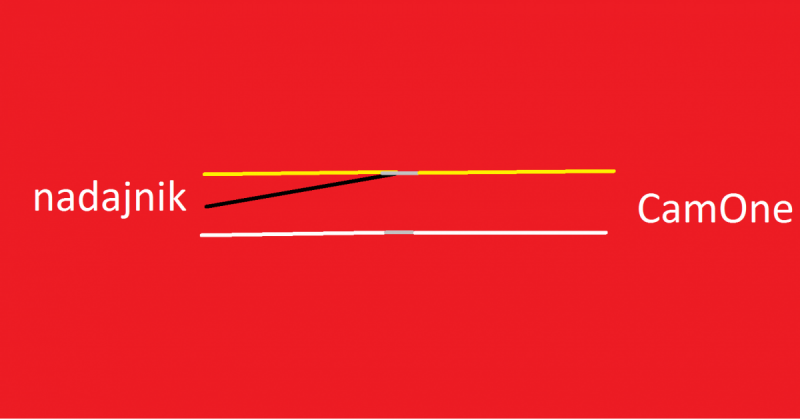

Biała linia-audio

Żółta linia-video

Czarna linia-uziemienie

Szara linia-miejsca przylutowane cyną



[Deem]

Na rysunku połączyłeś czarny przewód z żółtym - ŹLE! Czarny ma być połączony z ekranem kabla. Zwróć uwagę jak wygląda przekrój kabla (przeciąłeś to widać). Przewód w środku kabla ma oplot, nie wiem jaki (swojego nie ciąłem) może jest to miedziana siateczka lub tasiemka, to do tego masz przylutować czarny przewód!

[tlenex98]

Wszystko działa jak należy. Obraz jest bardzo dobry. Nie testowałem jeszcze na quadcopterze(pogoda nie pozwala), ale nie widać żadnych opóźnień w obrazie jak to mówiłeś. Jednak dzięki za pomoc. Temat uważam za zamknięty.
