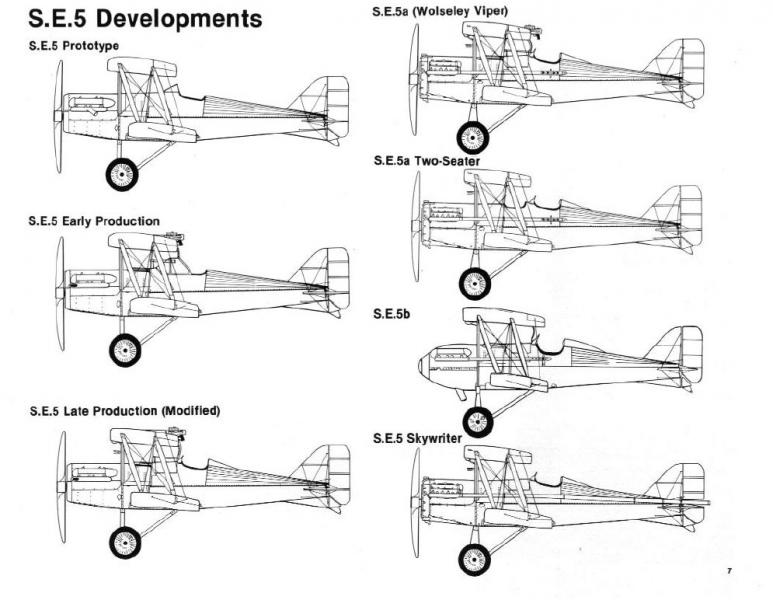

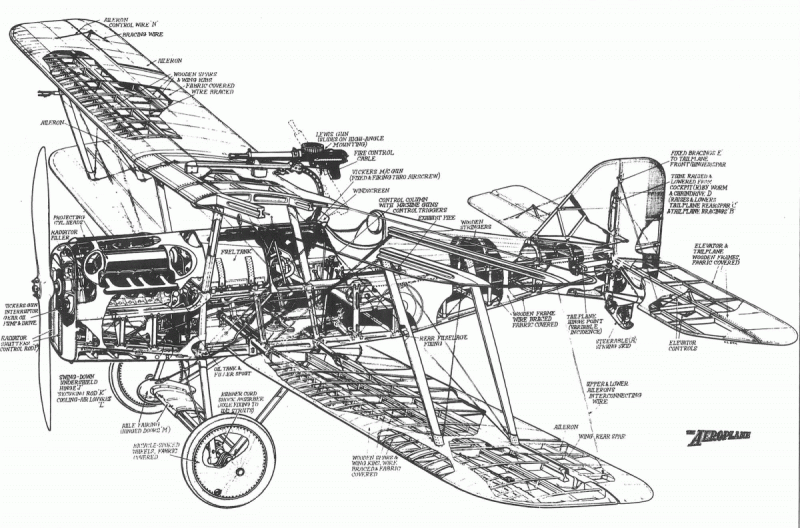

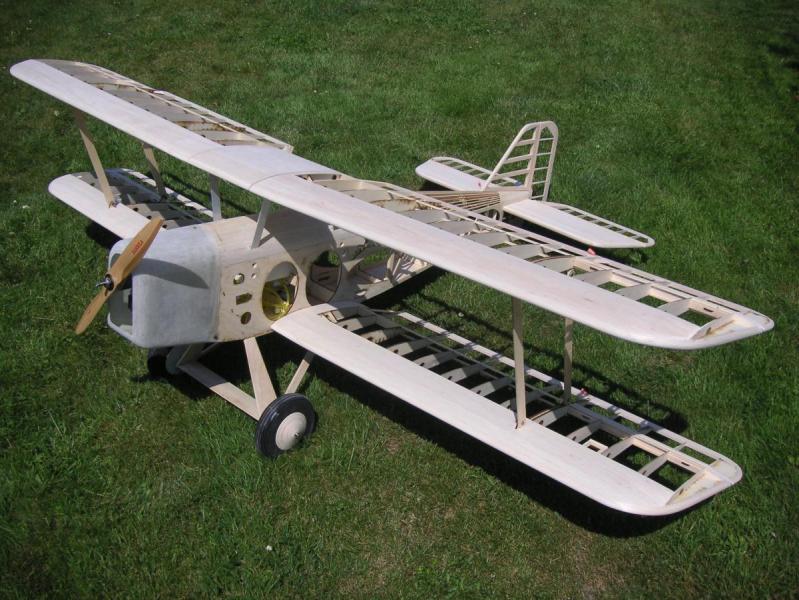

Dla porównania różne wykonania samolotu:



[Irek M]

Ale co tu porównywać? Twój ma już na początku prac "kreślarskich" skopany przód i jeśli nie poprawiałbym tego, a poprawiałbym na 100% to robiłbym wszystko by wizualnie poszerzyć, a nie zwężać.

[Pioterek]

Ale co tu porównywać? Twój ma już na początku prac "kreślarskich" skopany przód i jeśli nie poprawiałbym tego, a poprawiałbym na 100% to robiłbym wszystko by wizualnie poszerzyć, a nie zwężać.



Widzę że u Ciebie po staremu - Chłop swoje a Baba swoje :-)



Piszesz posty w dziale nie dotyczącym makiet - weź to może  łaskawie w końcu pod uwagę.



A swoją drogą tak mi narobiłeś smaka na Twojego  Nieuporta - może masz jakiś film z lotów Twojego modelu, co by go pooglądać ?

[Pioterek]

Skrzydła modelu:



Cztery pół-skrzydła do wykonania będzie trochę zabawy. Zacząłem od skrzydeł dolnych a właściwie od skrzydła lewego dolnego.



Skrzydła dolne i górne mocowane są na bagnetach i ustalane przed obrotem kołkiem. Są też zabezpieczone blokadami przed możliwością rozsunięcia się w locie, więc dzięki temu stosowanie linek w modelu nie jest obowiązkowe.  Linki mogą spełniać tylko funkcję ozdobną. Jest to wygodne, bo nie trzeba za każdym wyjazdem na lotnisko motać kompletnego takielunku i latać sobie bez niego a jak przychodzi jakaś specjalna okazja, można model ozdobić zakładając takielunek np. z czarnej rozciągliwej gumy - co widziałem w tym roku w Kraśniku.



Skrzydła posiadają również zaczepy do mocowania rozpórek między górnym a dolnym skrzydłem - po dwie rozpórki na każdą stronę. Muszą być one oczywiście domontowane do transportu modelu. Z moich doświadczeń z dwupłatem Stearman PT 17 wynika, że wszystkie zamocowania rozpórek i blokad osadzonych na stałe w skrzydle powinny być b.solidnie wykonane i zamocowane. Natomiast elementy z nimi współpracujące (rozpórki, blokady a również i bagnety), powinny w razie kraksy modelu ulec kontrolowanemu uszkodzeniu i wymianie. Obniża to znacznie pracochłonność przy naprawie modelu. No ale czarne scenariusze na bok.



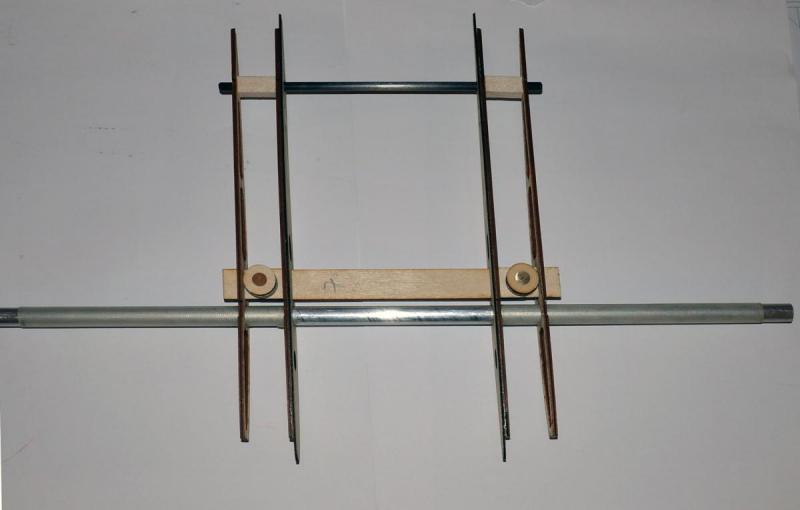

Tak wygląda mocowanie dolnego skrzydła -czyli początek każdego skrzydła





i od spodu



[Pioterek]

Prace nad skrzydłami trwają, ale konieczne jest wykonanie paru przygotówek więc jak będzie co pokazać ukażą się zdjęcia.

[Pioterek]

Mocowanie skrzydła dolnego z górnym.

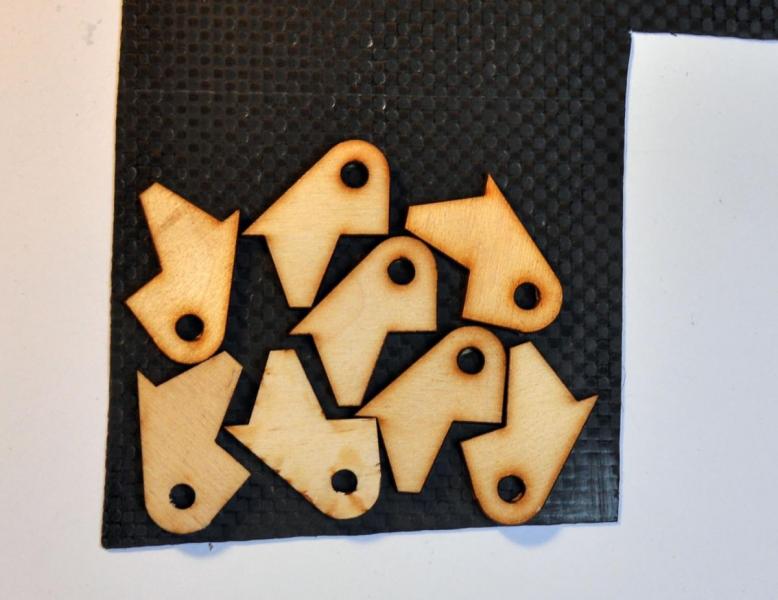

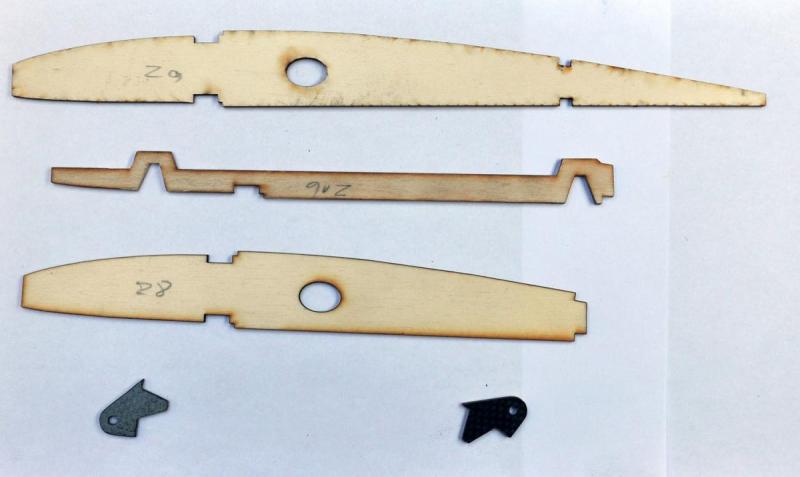

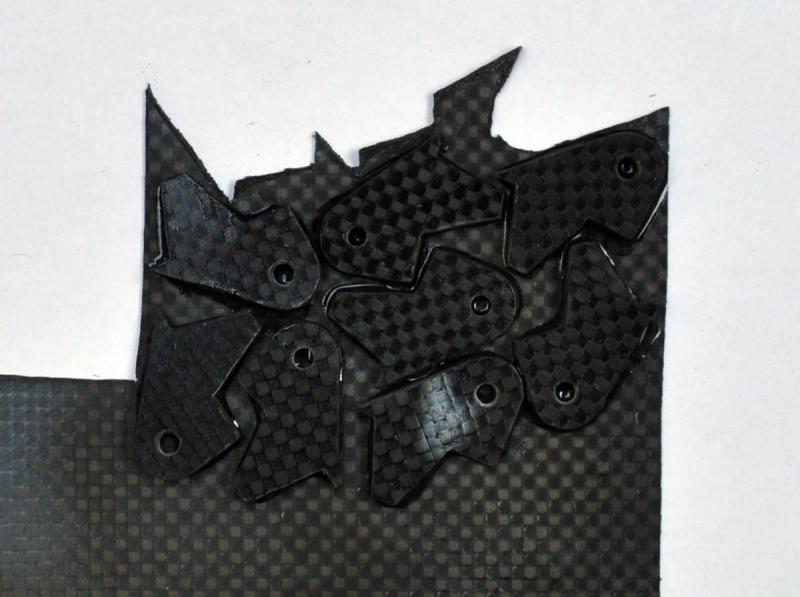

Wszystkie części modelu wycinane są laserem w tym również mocowania śrubowe, dźwignie napędu lotek i mocowania popychaczy napędzających skrzydła parami. Te drobne elementy niestety w wykonaniu drewnianym nie nadają się wprost do zamontowania.  Dlatego te elementy będę zmuszony wzmacniać nakładkami węglowymi zapewniającymi odpowiednią trwałość i wytrzymałość. Na pierwszy ogień poszły mocowania skrzydeł górnego z dolnym:



laminowanie jednej strony:





i druga:

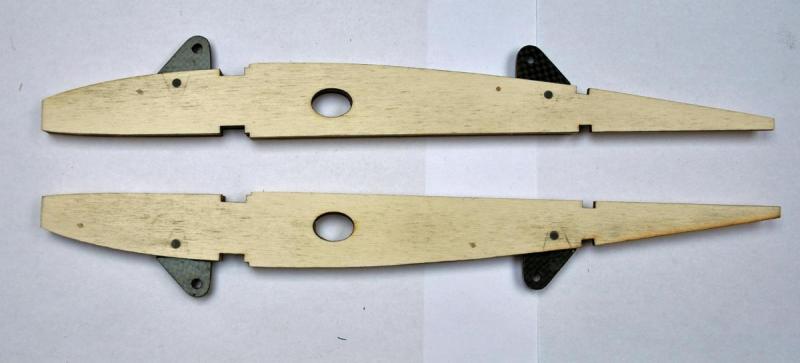

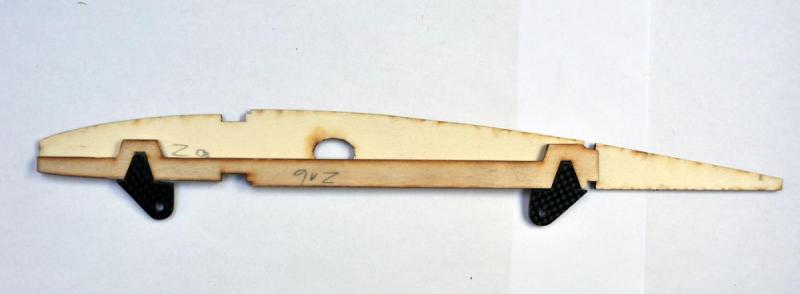

Żebro do którego mocowane są wsporniki skrzydeł ze wszystkimi elementami (skrzydło górne) :





Poglądowe złożenia:

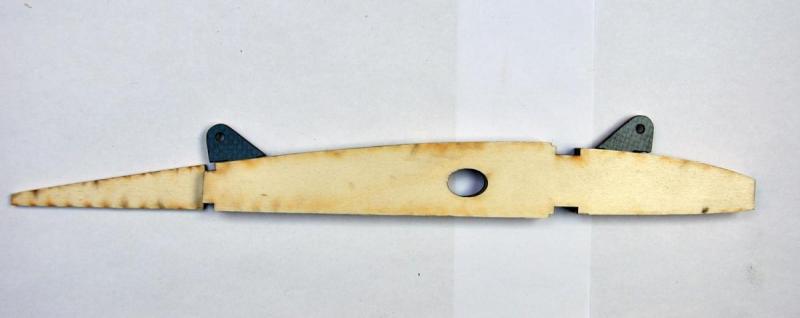

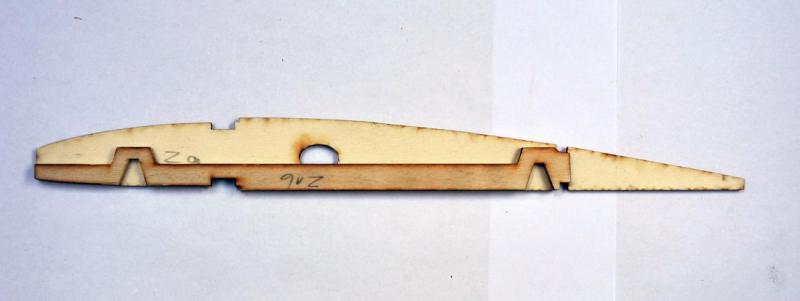

I żebro skrzydła dolnego.



Całość mocowania została tak zaprojektowana, żeby po pokryciu skrzydła folią wyciąć w niej małe prostokątne otwory i wkleić elementy mocowania na gotowo - upraszcza to pokrycie folią tego miejsca i zapewni ładny wygląd.



Ja jednak po wklejeniu elementów mocujących w żebro chcę je dodatkowo zakołkować, więc elementy mocujące zostaną wklejone przed pokryciem folią skrzydła. Utrudni mi to trochę pracę przy pokrywaniu skrzydła , ale da za to pewność 100% wytrzymałości złącza.  W przypadku połączeń dla modelu krytycznych staram się nie polegać tylko na samej spoinie klejowej.



[Pioterek]

Po zakołkowaniu elementów mocujących,







mogłem w końcu rozpocząć montaż 1 go skrzydła. Myślę, że po zmontowaniu tego skrzydła zdobędę na tyle doświadczenia że pozostałe 3 skrzydła  będę mógł zmontować szybciej np. przygotowując  uprzednio balsowe wykończenia od razu dla 3  pozostałych.



W konstrukcji skrzydła zamieniłem ostatnie skrajne żebro z balsowego 2 mm na wykonane ze 4 mm sklejki lipowej. Na tym żebrze oparte jest całe wykończenie końcówki skrzydła, które pewnie nie raz oprze się o ziemię w różnych nie standardowych sytuacjach. Dlatego dolne skrzydła powinny według mnie mieć wzmocnione końcówki na takie okoliczności. Górne skrzydła raczej kontaktu z ziemią nie powinny mieć więc zostawię je bez zmian.



[stema]

Bardzo i to bardzo solidna modelarska robota.

Fantastyczny model powstaje.

[Pioterek]

Dzięki Stefan za ocenę.

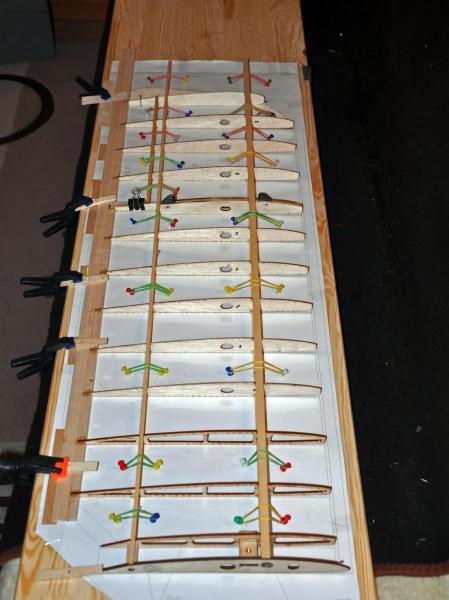

W mozole i trudzie powstaje to skrzydło. Posiada ono "ciekawe kształty"  więc  czasami jest trochę ręcznego pasowania. O oto parę zdjęć z tego co już jest:

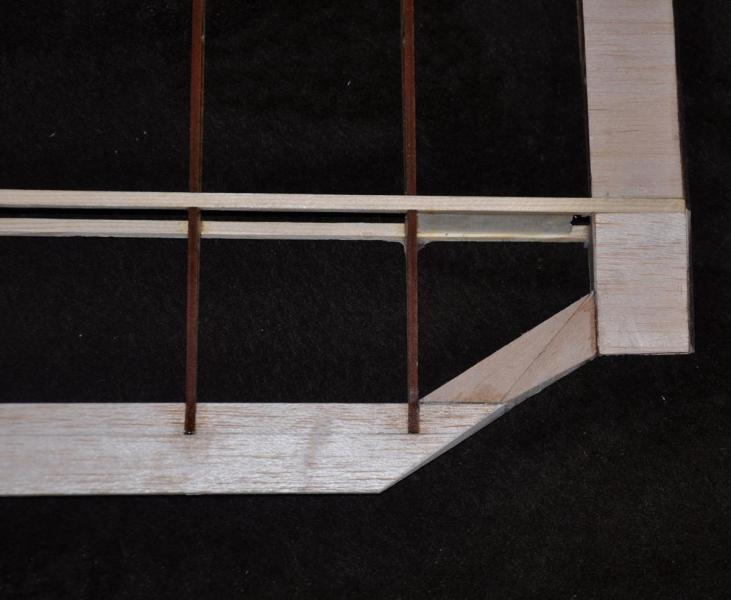

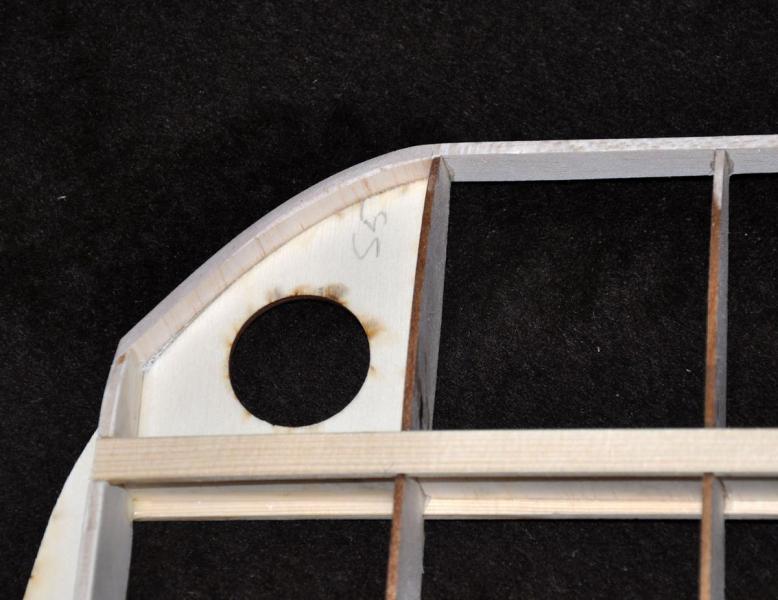

wykończenie naroża





ciekawe przejście płaszczyzn na spływie





widok na mocowanie wsporników

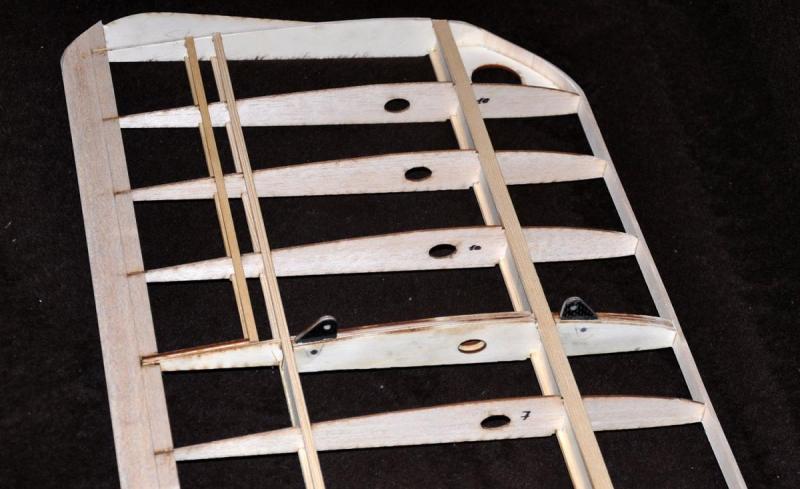

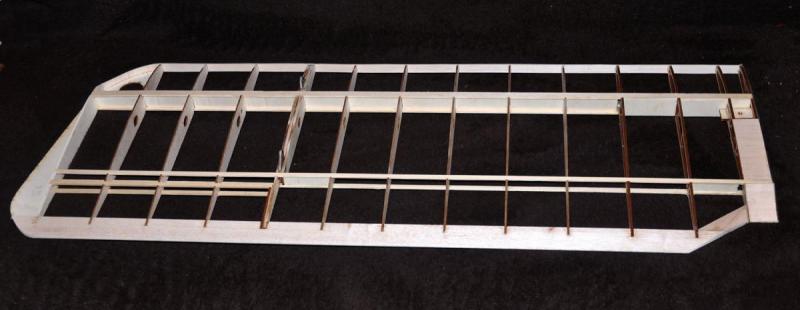

Skrzydło przygotowane jest do nałożenia kesonów.





[Irek M]

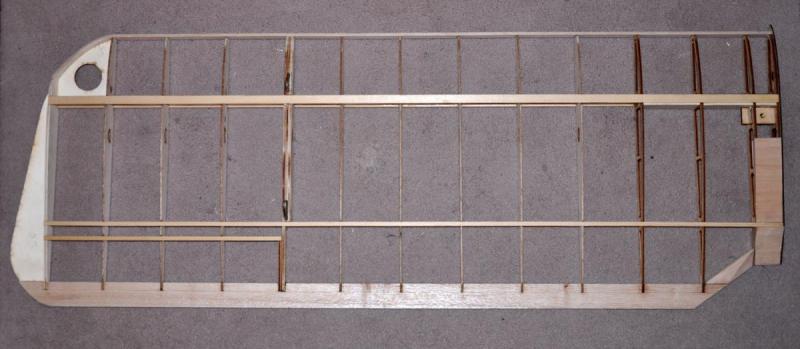

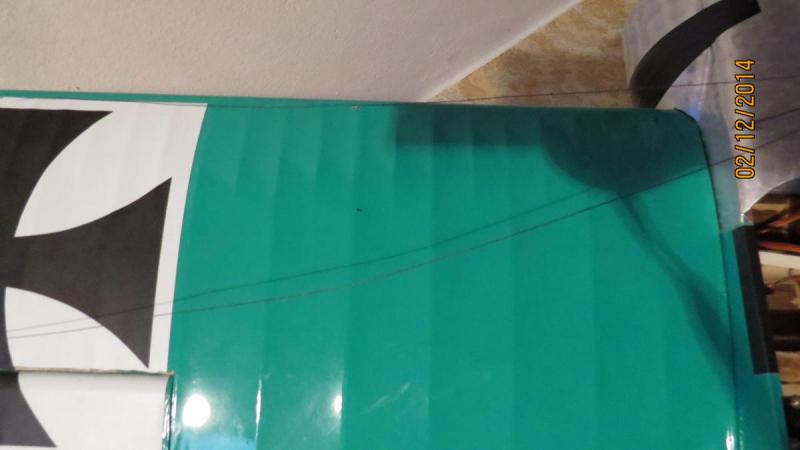

Jak do nałożenia kesonów? To będzie profanacja modelu. Po nałożeniu foli grzbiety żeber powinny być widoczne tak jak na załączonej fotce innego modelu. Ten model miał również po dwa chyba półżebra między dwoma normalnymi żebrami.
