Jitterbug - sprawozdanie z budowy.

[Irek M]

Już widzę -

[kesto]







Coś mi tu za bardzo nie pasuje ...



No i co tu nie pasuje?

Formatki kadłuba trzeba skleić ze sobą do odpowiedniego rozmiaru (jak na planie), bo składają się z kilku części.

[idfx]

Dzięki Przyznam, że pierwszy raz buduję z planów. Zaskoczony jestem jednak, bo spodziewałem się więcej sklejki na konstrukcję kadłuba a nie sama cieniutka balsa.

[idfx]

Nie no  ... bez jaj, że tak się wyrażę Na spokojne tak sobie wszystko przymierzam i formatki mają max. szerokość 75 mm. Ścianka kadłuba ma max. szerokość 105 mm. Nie wydaje mi się, żeby ścianki były sztukowane po szerokości i jeszcze długości, bo jakby nie patrzeć to czegoś brakuje. No i kadłub nie będzie z balsy około 2.5 do 3 mm. Jeżeli się mylę to mnie Krzysztofie wyprowadź z błędu.



EDIT:



W sklepie były dwie pozycje, woodpack i copmlete CNC woodpack (który niby miał zawierać wszystkie elementy do budowy). Zaczynam podejrzewać, że się walnęli i wysłali ten "basic" zestaw bo po wycięciu wszystkich elementów z formatek wciąż nie mam ścian kadłuba a jak one mają być zbudowane z tego co jest (cieniutka balsa to od razu mogę tym napalić w kominku )

[idfx]

Jak mi koledzy wcześniej podpowiedzieli widzę, że tu faktycznie jest sporo do odchudzenia ... lotki są wyciosane z jednego kawałka balsy. Nie wiem, czy nie warto zbudować nowych "pustych" z małymi żeberkami i cienką balsą na pokrycie. Nie mam jednak takiego doświadczenia i nie wiem czy dodając żeberka + klej nie wyjdzie mi na to samo.





Tak samo ma się sprawa z topornymi krawędziami natarcia płatów. Też całościowe i dosyć ciężkie. Tu na pewno bym zyskał, stosując malutką krawędź i kesony na wierzch.





Zdjęcia troszkę niewyraźne, ale nie mam światła dziennego w obecnej chwili i szans na macro.

[noker]

Chłopie, ty za dużo myślisz, kupiłeś zestaw to klej go jaki jest.

a jak chciałeś kombinować to było go robić z planów.



sezOOn zaraz się skończy

[idfx]

Heh .. przed sezonem to nie ma szans na koniec, na ten zestaw czekałem ponad miesiąc a tu jeszcze prawie połowy elementów brakuje i dalej będę czekał Wołałbym jednak zacząć od kadłuba .. No to chyba zostawię tak jak jest, żeby nie przekombinować. Nie chcę za bardzo przekroczyć zalecanej masy i rakiety nie budować

[mikrus193]





sezOOn zaraz się skończy

sezoon yo ale nie w UK

[idfx]

hmmm ...



http://alexwhittaker.magix.net/album/all-albums/!/oa/6245839/



Martwi mnie taka konstrukcja pod 0.5 kg silnik, ale jednak .. od jutra zaczynam działać.



Jak się przewinie slajdy to jest krok po kroku jak się za to zabrać.

[idfx]

Próbuję się jakoś odnaleźć .. Narobiłem krzyku, ale jednak nic nie brakuje Chylę czoła i przyznaję, że taki sposób konstrukcji mnie zaskoczył i jest to dla mnie czymś nowym. Nie powiem już, że projekt lekko przekombinowany. Martwi mnie, że 2/3 kadłuba to jedynie balsa 3.2 mm.



[Irek M]

A czemu to Ciebie martwi ( grubość kadłuba)? Ma być lekkie, jeśli przygrzmocisz w glebę to nie ma znaczenia czy było był z balsy 3mm czy 8mm.Tył kadłuba bym azurował, statecznik i ster pionowy konstrukcyjny.

[idfx]

A czemu to Ciebie martwi ( grubość kadłuba)? Ma być lekkie, jeśli przygrzmocisz w glebę to nie ma znaczenia czy było był z balsy 3mm czy 8mm.Tył kadłuba bym azurował, statecznik i ster pionowy konstrukcyjny.

 Chyba zostawię tak jak jest .. Nie chcę przedobrzyć a jeszcze nie jestem na etapie takich udoskonaleń. Już wiem, że nie będzie to dla mnie łatwa konstrukcja. Na pewno wiele nauczy, nawet jak mam coś skopać w trakcie. Powiedziałbym, że przygotuje w końcu do budowania następnego modelu wyłącznie z planów (wycinanego przez samego siebie) bo do tego dążę. Widzę, że Michaś to były klocki Lego. Wpusty / wypusty. Wszystko z góry do siebie pasowało i jedyne o co musiałem zadbać to o to by wyszło solidnie i równo.



Czym należy kleić takie dwuwarstwowe ścianki kadłuba ? Na początku wpadło mi do głowy by użyć odpowiednik wodoodpornego wikolu, ale zaczynam powątpiewać czy to dobry pomysł. Wolę zapytać niż spartaczyć całą robotę.



Czy tak "zmontowana" ścianka kadłuba jest gotowa do klejenia, czy powinienem najpierw pomyśleć jeszcze o czymś. Napisałem w cudzysłowie, ponieważ oczywiście nie będę tego robił na planie położonym na dywanie. To było tylko do zdjęcia i właśnie się przenoszę ze wszystkim na deskę montażową.



Pytań pewnie jeszcze będzie wiele. Mam nadzieję, że mogę liczyć na wsparcie.



Dziękuję za zainteresowanie i dotychczasowe wskazówki.



EDIT:



Przemyślałem ..



Wstępnie skleję stateczniki tak jak są a potem wyfrezuję lub wytnę jakimś sposobem "okienka". Nie wiem jednak czy to się na mnie nie zemści. Może się okazać, że wyważając model będę musiał dołożyć balast na ogon i na jedno wyjdzie ..

[Irek M]

Qrde Kacper - na ogon dołożysz pare gram jeśli trzeba będzie. Jeśli tył za ciężki do na dziób dołożysz kilkadziesiąt i kilkaset gram więc rachunek jest prosty. Duże powierzchnie bardzo dobrze klei się Soudal 66 D4 - pieni się na wilgotnej powierzchni wypełniając luki. Poleca go wielu modelarzy i stolarzy. Nie wiem tylko jak to się nazywa u Ciebie w Anglii.

Lepiej pytać niż coś sknocić.

[idfx]

Pewnie, dlatego pytam, bo dla mnie to żaden wstyd



Zabrałem się za robotę. Czekam na żywicę do sklejenia warstw (taką opcję ostatecznie przyjąłem).



3 godziny chodziłem po mieście za folią do pieczenia i ... d ..pa tutaj się "piecze" na plastikowych tackach w mikrofali musiałem się zdecydować na mało opłacalną, ale skuteczną opcję. Zakupiłem w polskim sklepie kilka opakowań "Pomysł na" i wywlokłem z nich woreczki, którymi wyłozyłem plany na desce. Pozwoli mi to na sklejenie pierwszej warstwy na CA, by utworzyć szerokość ścianki.





Przypiąłem elementy do deski, traktując jako punkt "referencyjny" tą dziurkę w środku.





Wszystkie linie są zgodne z planami, elementy idealnie do siebie pasują, ale pozostałe otwory lekko "wyją" ..





Za bardzo się tym nie przejmuję i zakładam minimalne zmiany autora od czasu powstania planów bo jakby to nie pasować to otwory w żaden sposób idealnie się nie zgrywają. O ile druga ścianka będzie taka sama o tyle raczej nie ma powodu do zmartwień.



Łączę elementy na CA i czekam na paczkę z chemią





Zjechałem z rozdzielczością zdjęć do minimum aparatu. Myślę, że to było przyczyną dlaczego niektórym fotki się nie ładują tak szybko jak powinny.

[przemo]

Jako takiej roboczej folii polecam koszulki na dokumenty

[idfx]

Folia do pieczenia mi się sprawdziła w 110% i nie próbowałem innych rozwiązań



Zewnętrzne boki kadłuba gotowe (jedna warstwa).





Statecznik pionowy również.



Zabieram się za poziomy.





Wieczorem oszlifuję krawędzie natarcia na półokrągło a spływ na trójkąt.

[Irek M]

Nie zdziwię się gdy masa modelu wyjdzie Tobie większa niż plan zakłada. Po co dwie warstwy boków kadłuba, czyli jaka ma być grubość?? Tyle balsy na statecznik poziomy i pionowy - jak nic będziesz dociążał dziób. A to dopiero początek...

[idfx]

Pierwsza 1/3 kadłuba jest zbudowana z dwóch warstw. Pozostałe 2/3 (trochę mniej) to już podstawowa warstwa balsy.



EDIT:



Irku poczytaj wstecz albo obejrzyj tutorial to będzie wiadomo o co chodzi.

[krankor]

Kacper, z zainteresowanie czytam Twoje perypetie z tym tartakiem i trzymam kciuki za powodzenie.



Mam jedną uwagę, trochę z innej beczki.



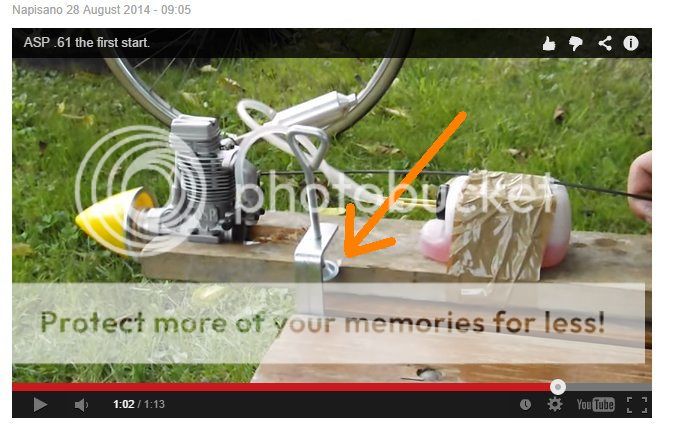

Za "takie" przykręcenie ścisku powinieneś dostać co najmniej po łapach  Cud wielki, że Ci to nie uciekło od drgań. Chyba wiesz dlaczego. TAKI przykład dla początkujących!!

[idfx]

Wiem wiem .. Deska jest umocowana dwoma sciskami na drugim końcu a od wibracji zaczęła i tak wyjeżdżać spod tego przedniego. Zauwazylem to w trakcie nagrywania filmu i stuknalem ręką w ławkę co widać na nagraniu. Był to znak dla filmujacego taty, żeby był ostrożny. Potem przystapilem do gaszenia silnika.
