British S.E.5a styrodur modello


kossimon
 Share

Recommended Posts

Cześć,



Nie miałem ostatnio czasu w dzień albo pogody na oblatanie spit'a a ze dwa miesiące temu kupiłem na allegro model z tematu i leżał to uznałem, że podłubię.

Rozpiętość 103cm

Długość 76,5cm



W związku z tym, że na ambicji mi siadło oblatanie se5a, którego kiedyś robiłem (http://pfmrc.eu/index.php?/topic/57042-british-se5a-guillows-konwersja-na-rc-relacja-z-budowy/) ale się poddałem po około 10 kretach to uznałem, że zrobię większego brata, który wygląda tak samo (no, w każdym razie bardzo podobnie).



Pierwszy raz robiłem model ze styroduru i ... trochę dziwny materiał - jak jest delikatnie tępy nożyk to od razu rwie, żelazko powyżej ~125 stopni topi materiał przez folię, no ale jako tako wyszło.

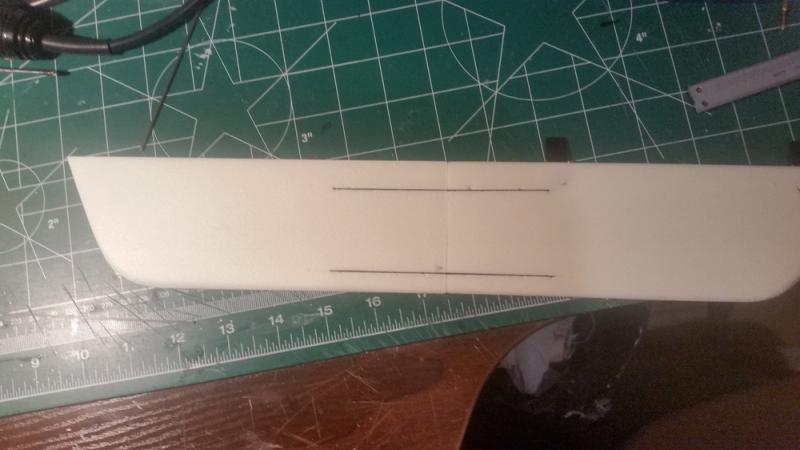

Dźwigary skrzydeł 4 sztuki 4x4 sosny - na uhu por, ale wystarczyło na wcisk - tylko na końcówkach klej był zasadny - widać na zdjęciach dalej przez folię.

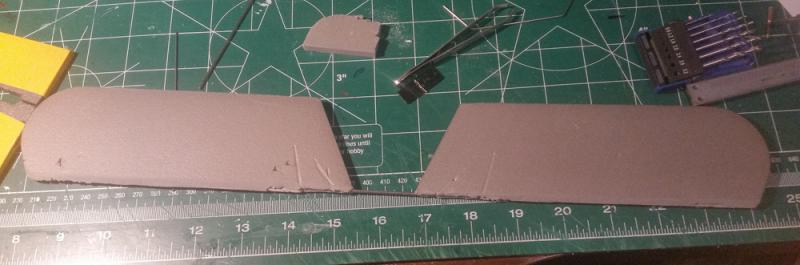

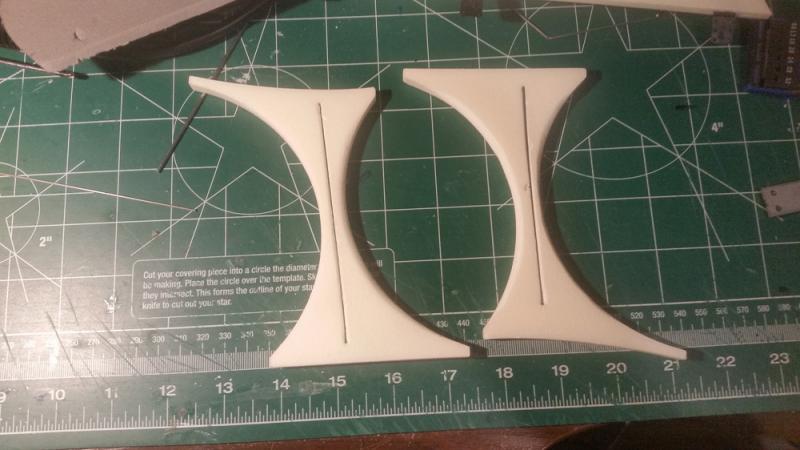

Węgiel - tylko na wcisk na rozpórkach i stateczniku poziomym:




SW ciężko było usztywnić (chociaż mam wrażenie, że się trochę poluzowało łączenie przy oklejaniu):

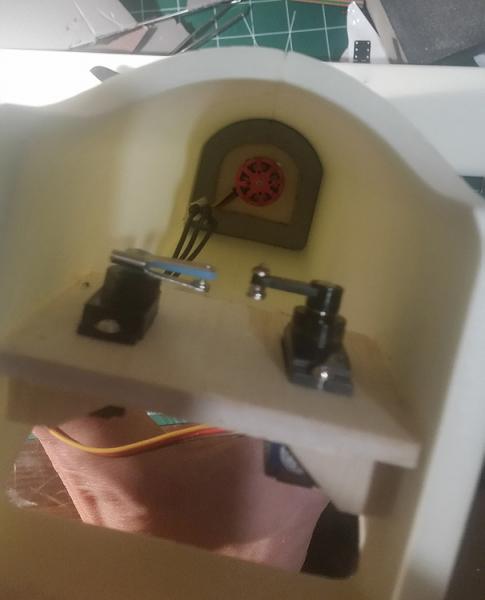

Wręga silnika była kształtka ze styroduru, ale wyciąłem ze sklejki 1,2, a tą kształtkę tylko do centrowania użyłem. Z balsy 3mm zrobiłem półkę na serwa:

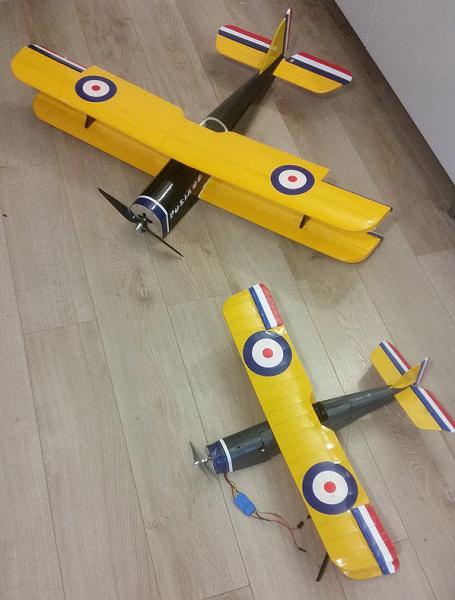

Po oklejeniu tak wygląda ze starszym bratem:

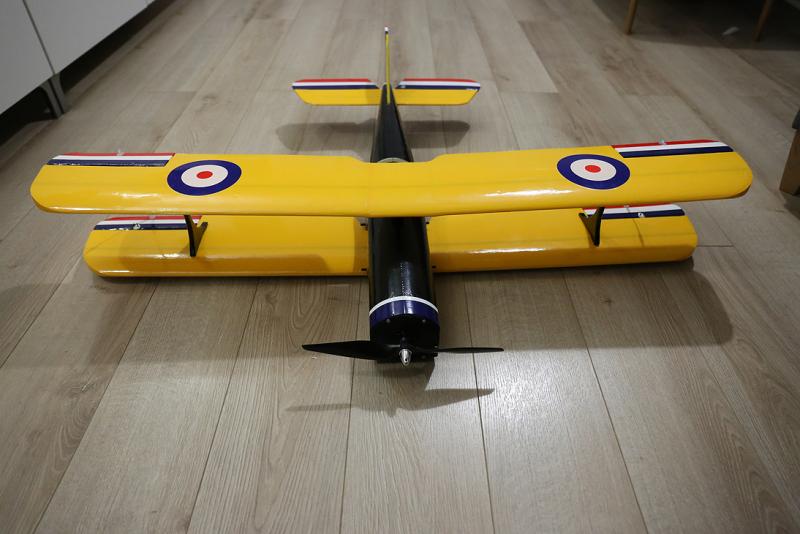

No i pozostałe zdjęcia:

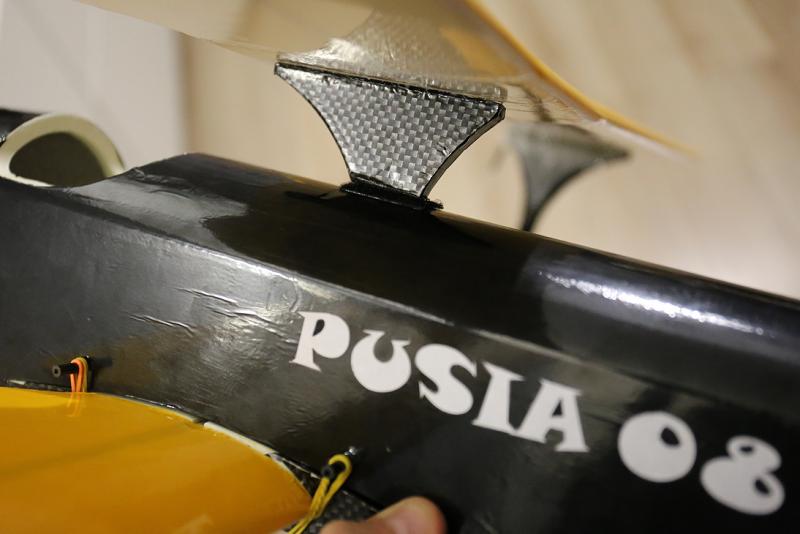

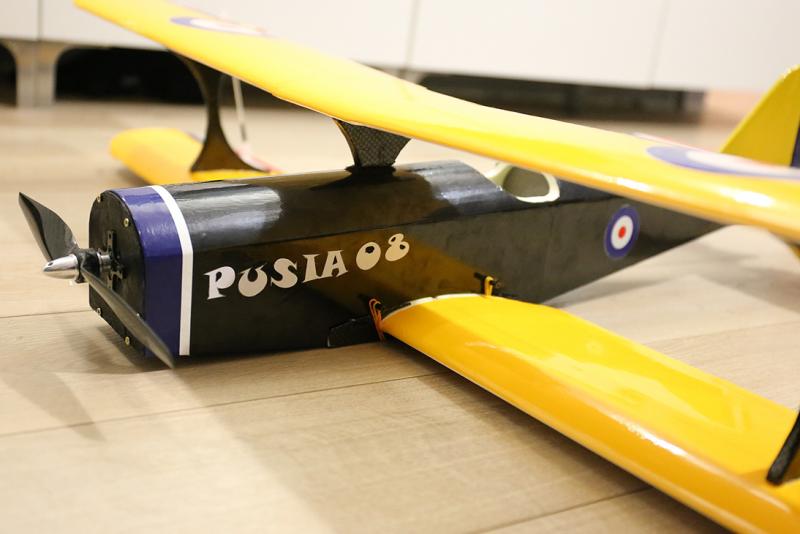

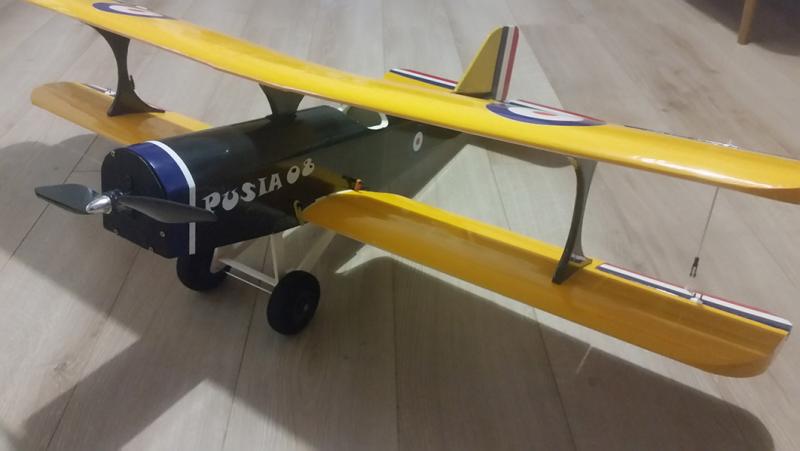

Córka ochrzciła na imię Pusia to nie mogłem się nie zgodzić :)



Mocowanie płatów na gumy:

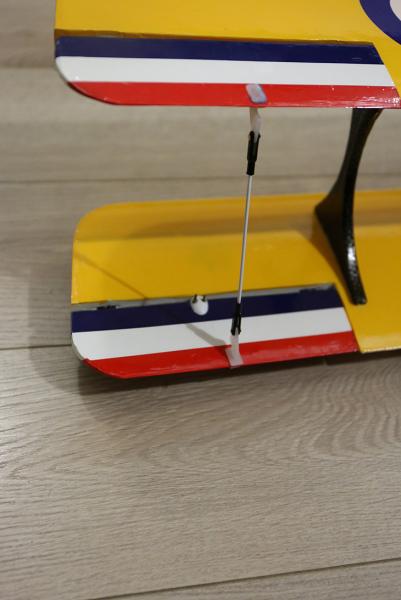

Synchronizacja lotek:

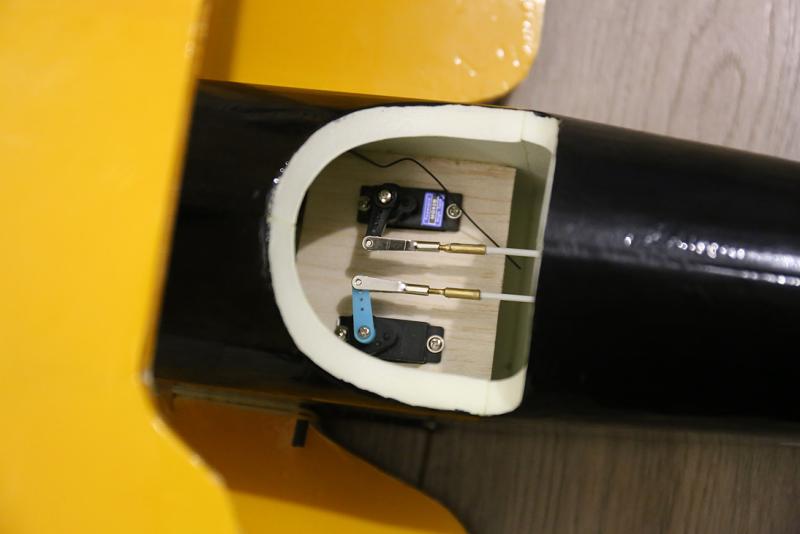

Kabina:

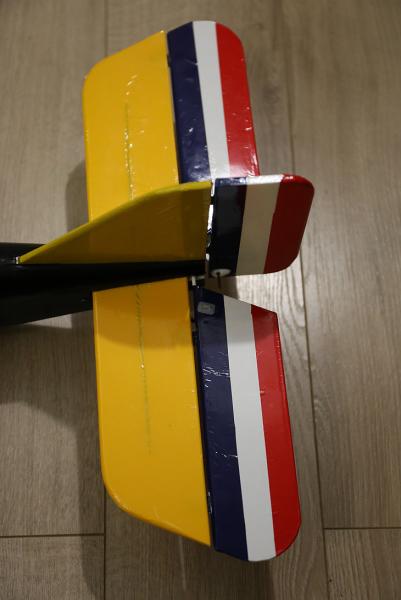

Statecznik ma jeszcze jeden węgiel od góry:

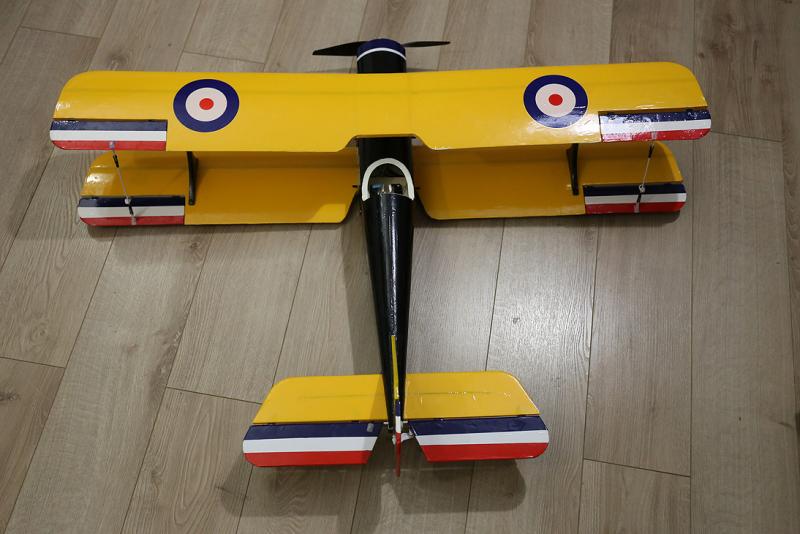

Widok z góry:

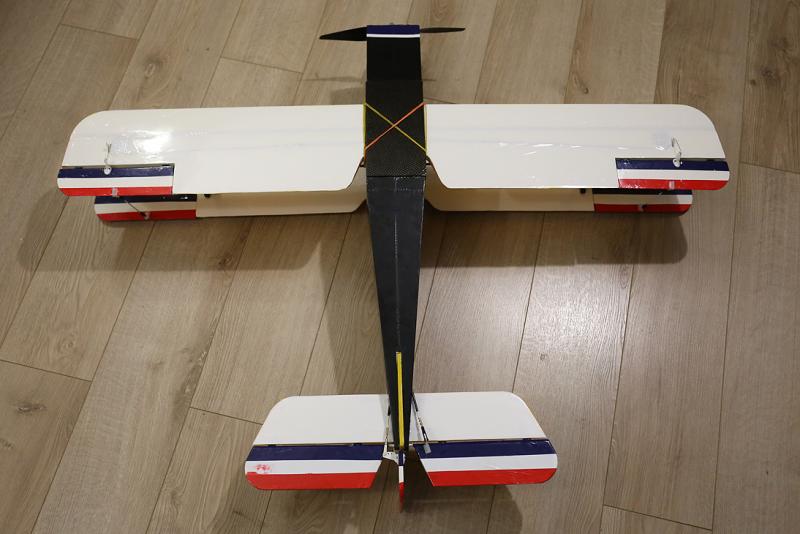

Z dołu:




Płaty są sklejone ze sobą, ale żeby nie sklejać ich z kadłubem (dostęp do bebechów) to mocowanie (nie wiem jak to się nazywa) "zastrzału centralnego ?" zrobiłem na rzep.

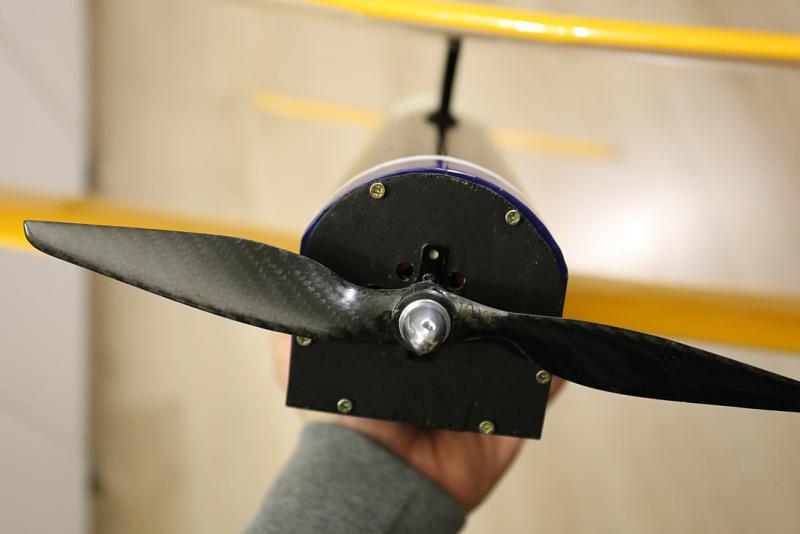

Drugi dostęp jest też od przodu - 6 śrub wkręconych przez folię w styrodur (miałem wątpliwości czy to wytrzyma ale sprawia wrażenie całkiem mocnego połączenia i na pewno w czasie lotu silnik nie odfrunie):




Masa wszystkiego bez pakietu 556g.



Z pakietem 1500/11,1 RTF wychodzi około 680g.



Obciążenie powierzchni nośnej około 22g/dm2.

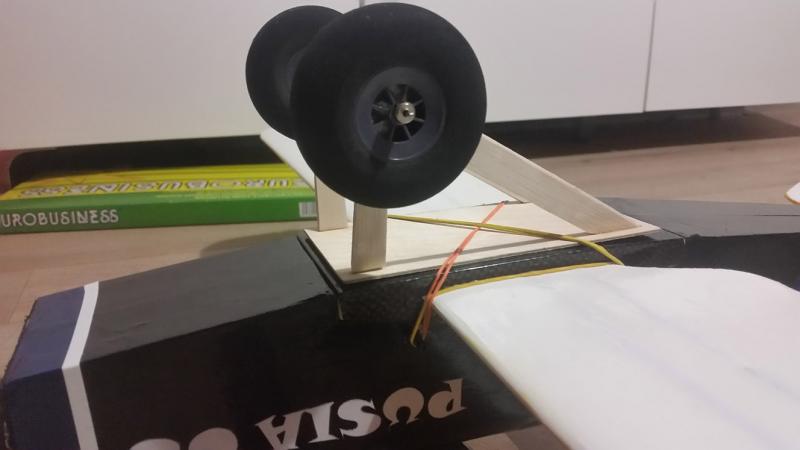

Zastanawiam się nad podwoziem, ale chyba do pierwszego oblotu nie będę robił.

Link to comment
Share on other sites

Szymon- model fajny, "ubarwienie" intrygujące, po Spitfajerze napiszę : "jak to u Ciebie"- mnie się podoba. Podwozie oczywiście zrób, jak to SE, bez kół? Sugerowałbym wykonane jako oddzielna całość, przymocowana gumkami, z wykorzystaniem kołków od dolnego płata.

Link to comment
Share on other sites

  • 2 months later...

Lądowanie połamało podwozie i wyłamało mocowanie skrzydeł do kadłuba, ale już naprawione.



Naucz się używać steru kierunku (albo domiksuj SK do lotek).



No właśnie steru kierunku nie bardzo w locie potrzebuję (tylko w pitts'ie ale tam są trochę za małe lotki), ale jeśli będzie działało równolegle do lotek i dobrze rozumiem ideę to będzie trudniej zrobić beczkę ? dobrze procesuję ?

Link to comment
Share on other sites

Sądząc po tym, jak robisz zakręty - to bardzo potrzebujesz...

W dwupłatach w zakręt się wchodzi za pomocą steru kierunku, lotkami kontrolując przechylenie (oczywiście pamiętając przy tym o operowaniu gazem).

Gdy skręcasz na samych lotkach - masz tak, jak na filmie - model zawiesza się na skrzydle, a zakręt jest wykonywany z bardzo dużą stratą wysokości.

Link to comment
Share on other sites

Ja jak zbudowałem pierwszego dwupłata , był to ultimate nac.

Ale przed tym dwupłatem jakoś nie po drodze mi było używanie steru kierunku, wolałem skręcać lotkami.

Podczas oblotu tego mojego pierwszego dwupłata , tak uparcie chciałem zawrócić model lotkami, ale niestety  model kładł się na skrzydło i dalej leciał prosto, walczyłem z nim jak lew , ale machanie lotkami nie wiele dało i finał był taki że model mi uciekł. :)

Link to comment
