Kropka Opublikowano 25 Września 2017 Udostępnij Opublikowano 25 Września 2017 W planie mam Lockheed 14 Super Electra (czyli wersję cywilną), no i chyba też wykonam Lockheed Hudson (czyli wersję wojskową), korzystając z tego, że są to modele konstrukcyjnie bardzo podobne. Planami dysponuję do wojskowego samolotu, planów do wersji cywilnej nie udało mi się zdobyć. 3 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
pietka Opublikowano 26 Września 2017 Udostępnij Opublikowano 26 Września 2017 Jestem Pani fanem. Zasiadam do obserwacji wątku i kibicuję :-) Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kropka Opublikowano 26 Września 2017 Autor Udostępnij Opublikowano 26 Września 2017 Dziękuję i zapraszam, mając nadzieję że sprostam choć części oczekiwaniom : ) Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Viper Opublikowano 26 Września 2017 Udostępnij Opublikowano 26 Września 2017 Uff już się bałem że wątek się zakończy. Dopinguję i będę obserwował Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Tomek Opublikowano 26 Września 2017 Udostępnij Opublikowano 26 Września 2017 Czekamy na więcej Agnieszko, nie to żebym cie popędzał ,ale jakiś mały "updejcik" by się przydał. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

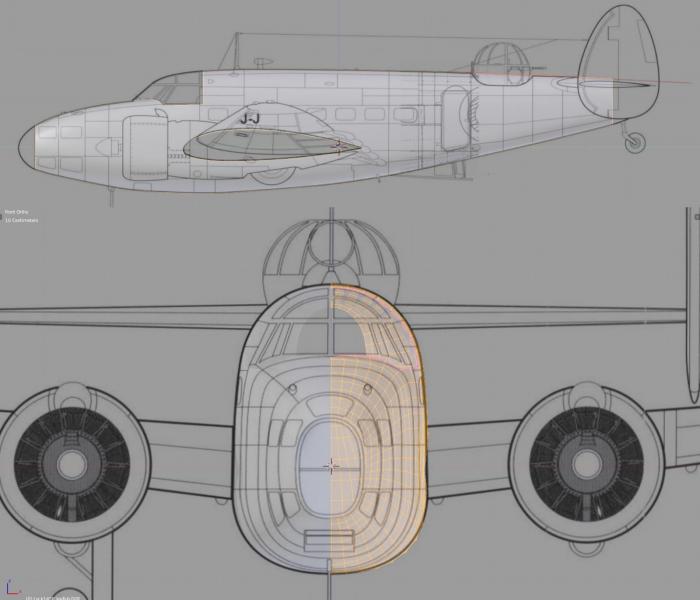

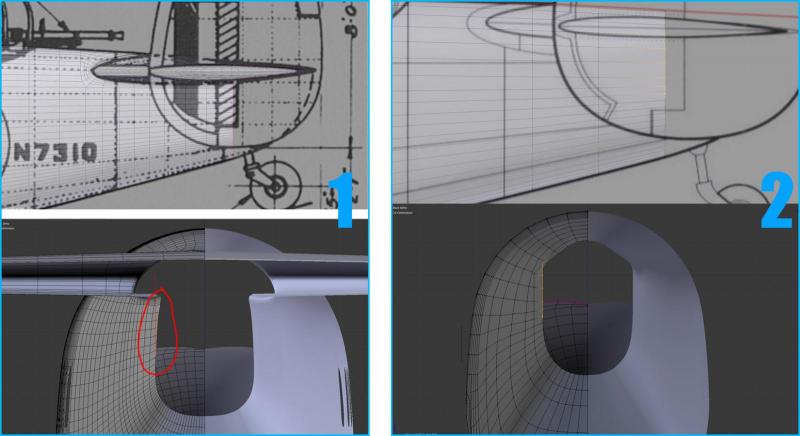

Kropka Opublikowano 27 Września 2017 Autor Udostępnij Opublikowano 27 Września 2017 Tak szybko update? No dobrze. Pracę nad modelem, zaczęłam dwa tygodnie temu. W minioną sobotę doszłam do wniosku, że korzystając z planów jakie mam (plany z 1941 roku), jest to poruszanie się w ślepej uliczce i nadejdzie taki moment, że zderzę się ze ścianą. No i kilka dni temu zdecydowałam się na stop lossa (termin z gry na giełdzie) , porzucając to co wykonałam przez dwa tygodnie. Pracę rozpoczęłam od nowa, korzystając z nowych planów.Uważam też, że przy planach starych (vide obrazek pierwszy), źle wykonałam końcowy profil (wręgę?) -- moim zdaniem, powinien on mieć kształt, jaki zaznaczam czerwoną linią. Czyli górny fragment powinien być nie łukiem lecz linią prostą.Obrazek drugi to praca na nowych planach. Jestem na etapie wycinania okien, potem stery tylne. No i przymierzam się do tego jaki profil wykonać na końcu. Testowo zrobiłam linię prostą (ten podświetlony fragment na pomarańczowo). Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Vesla Opublikowano 27 Września 2017 Udostępnij Opublikowano 27 Września 2017 Zasiadam i kibicuję. Twoje modele są świetne. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Tomek Opublikowano 27 Września 2017 Udostępnij Opublikowano 27 Września 2017 Zdecydowanie dobrze to poprawiłaś , nikt nie bawił by się w robienie ściana w samolocie wklęsło wypukłych ,czyli po prostu krzywych Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dukeroger Opublikowano 29 Września 2017 Udostępnij Opublikowano 29 Września 2017 przyłączam się do obserwatorów Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

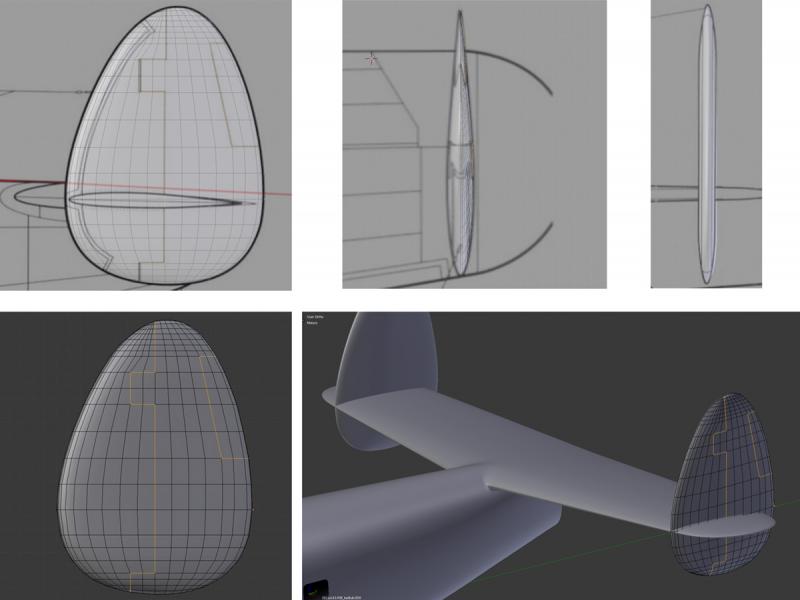

Kropka Opublikowano 5 Października 2017 Autor Udostępnij Opublikowano 5 Października 2017 Wieczorna łamigłówka, z której Wojciech Pijanowski byłby chyba usatysfakcjonowany -- jak zrobić siatkę statecznika pionowego, aby obiekt można było ładnie pociąć na poszczególne elementy (w tym wypadku trzy). Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
pietka Opublikowano 6 Października 2017 Udostępnij Opublikowano 6 Października 2017 Wojciech Pijanowski?........... uuuuu..... o człeku tym wspomnienia miłe są Szkoda, że zniknął z mediów..... Widzę, ze projekt zapowiada się zacnie, ale chyba wysoki poziom kolejnej pracy będzie już Pani wizytówką Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kropka Opublikowano 6 Października 2017 Autor Udostępnij Opublikowano 6 Października 2017 Pomyliłam się -- co prawda p. Wojciech też się udzielał w temacie zagadek, ale zdecydowanie bardziej chodziło mi o jego ojca, czyli Lecha, a w szczególności jego książkę "Rozkosze łamania głowy", która pamiętam z lat młodzieńczych. Pan Abacki, Bebacki, Cebacki... Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

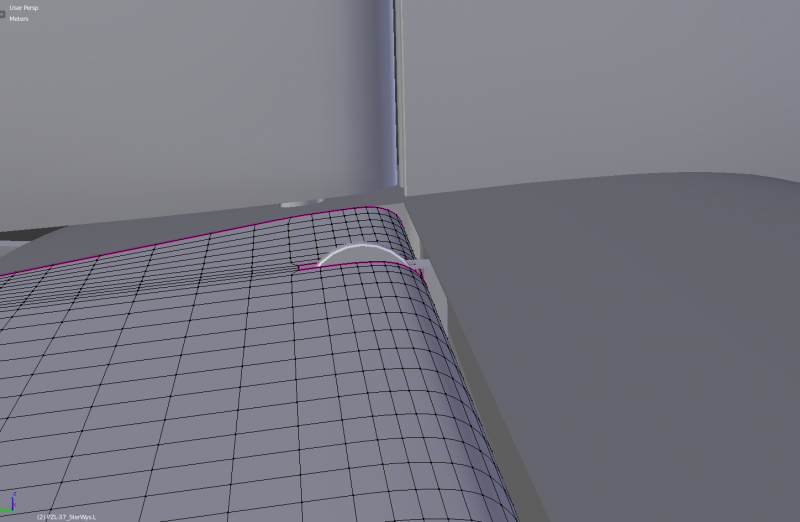

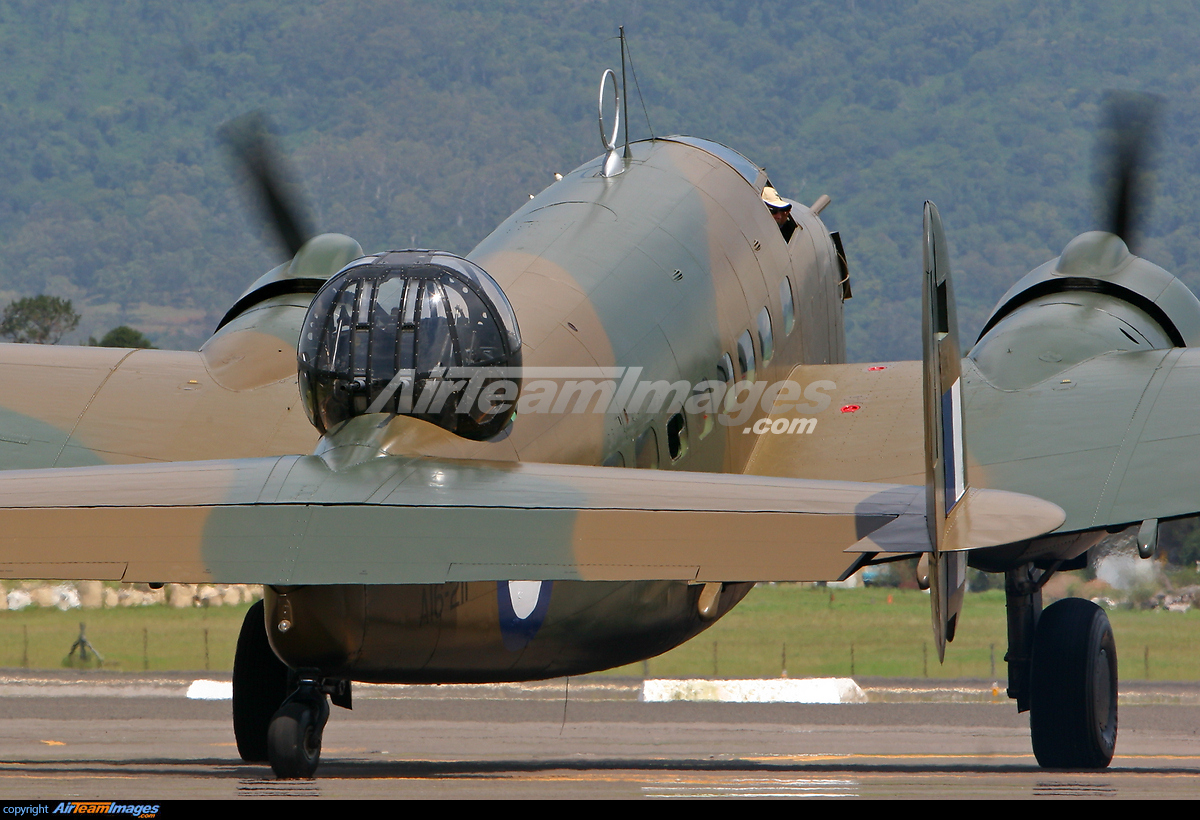

Kropka Opublikowano 10 Października 2017 Autor Udostępnij Opublikowano 10 Października 2017 Mam wątpliwość odnośnie statecznika poziomego. Spodziewałabym się, że u nasady ma on powierzchnię obłą (jak na opublikowanym zrzucie ekranowym z mojego innego modelu. Jednak zdjęcia w przypadku Lockheada pokazują, że jakoś ciasno jest u tej nasady; tak jakby nie było tam obłej krawędzi. Widać to na przykad na tym obrazku: Pytanie -- czy można przyjąć, że jednak jest tam obła krawędz? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Tomek Opublikowano 10 Października 2017 Udostępnij Opublikowano 10 Października 2017 Pewnie jest coś takiego, że obłość wchodzi w część stałą steru kierunku. Tak jakby to co narysowałaś było jeszcze przykryte kawałkiem płaskiej blachy , przedłużenie , części nieruchomej . Teraz masz tak DI A pewnie jest tak D_I od dołu, i D`I od góry, czyli D=I Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dukeroger Opublikowano 11 Października 2017 Udostępnij Opublikowano 11 Października 2017 Tomek ma racje, tutaj dużo detali: http://rnzaf.proboards.com/thread/20758/lockheed-lodestar-zk-bve-detail to co prawda 18tka ale różni się chyba tylko większą długością Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

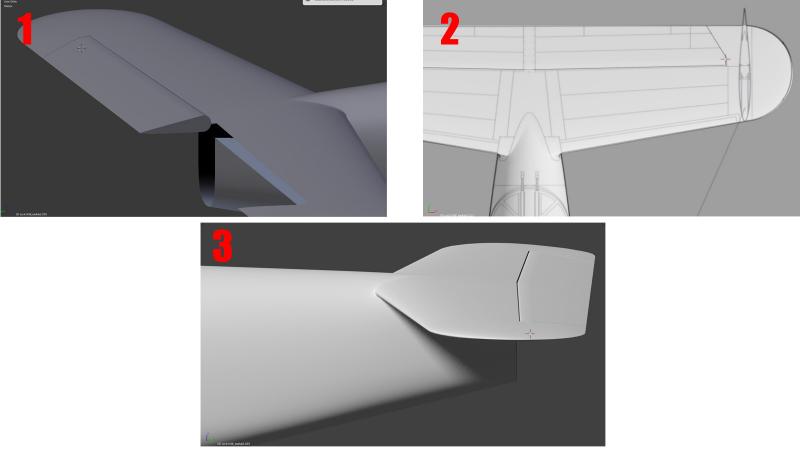

Kropka Opublikowano 11 Października 2017 Autor Udostępnij Opublikowano 11 Października 2017 1. Ogólny widok. 2. Widok z planami. 3. Widok z boku. No i zaczęłam się zastanawiać, jak taki ster wysokości może się obracać : ) Ster wysokości to jeden element. Plany wskazują, że ma ukos taki, jaki widoczny jest na trzecim obrazku. Jeśli ukosu by nie było to uznac mozna ze element gotowy. Skoro ukos jest, i ster po lewej i prawej stronie samolotu jest integralnie połączony, to... coś jest nie halo. Dukeroger -- czy pokazują się u Ciebie ilustracje, z linka jaki podałeś? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

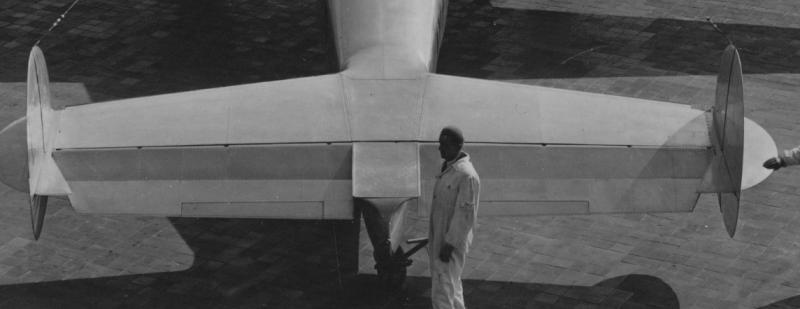

stan_m Opublikowano 11 Października 2017 Udostępnij Opublikowano 11 Października 2017 Linia podziału ster wysokości-statecznik poziomy w przypadku L-14 (Super Electra/Hudson) musi być linią prostą ( w rzucie z góry, rzecz jasna). Pozorne ugięcie często widoczne na fotografiach to skutek różnej grubości profili statecznika poziomego u nasady oraz na jego końcówce (w okolicach statecznika pionowego). Jednak autor rysunku powinien narysować prawidłowo. Na zdjęciu (źródło: NAC) "polskiej" Super Electry wszystko widać bardzo dobrze. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

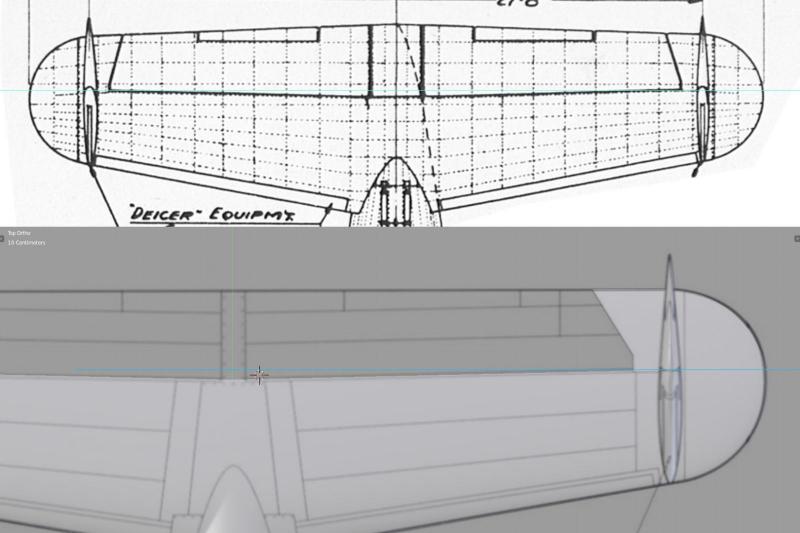

Kropka Opublikowano 11 Października 2017 Autor Udostępnij Opublikowano 11 Października 2017 Górny plan z okolic 1941 roku. Dolny plan znacznie młodszy. ps. pewnie zrobię statecznik od nowa. Tym razem z linią prostą. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Tomek Opublikowano 11 Października 2017 Udostępnij Opublikowano 11 Października 2017 Tak jak napisał Stan, to jest jak w łosiu linia prosta, wrażenie załamania to zmiana grubości profilu, a rysownikiem się nie przejmuj, papier wszystko przyjmie. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kropka Opublikowano 11 Października 2017 Autor Udostępnij Opublikowano 11 Października 2017 Miałam nadzieję robić według planów, wspierając się zdjęciami. Robię według zdjęć, wspierając się planami : ) Dzięki za pomoc, za rozwianie mych wątpliwości, czy będzie działać ster wysokości wykonany według planów. 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
