Lublin R-XIII G skala 1:5,5

[kesto]

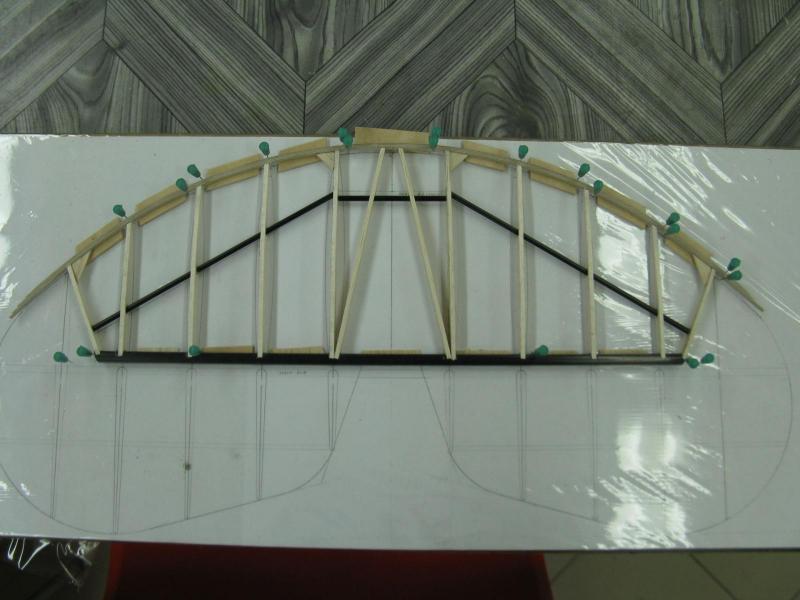

Sobie schnie.

[Bartek Piękoś]

Nie myślałeś, ba zamiast ciąć tą rurkę węglową wygiąć płaskownik węglowy? Ew. dwa-trzy takie i skleić sklejone jak przy lamelowaniu? Teraz masz dwa przecięcia w kluczowych miejscach.

[kesto]

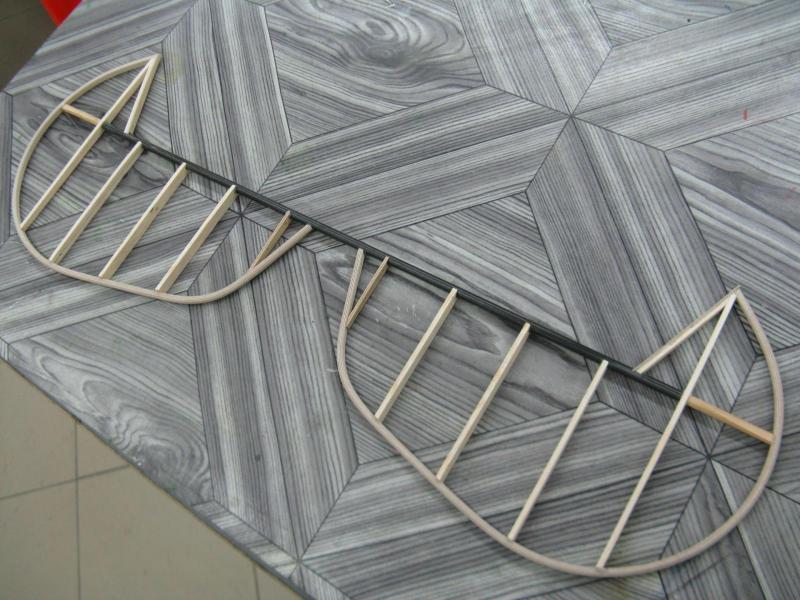

Ta konstrukcja jest  sztywna mimo przecięcia rurki.

[kesto]

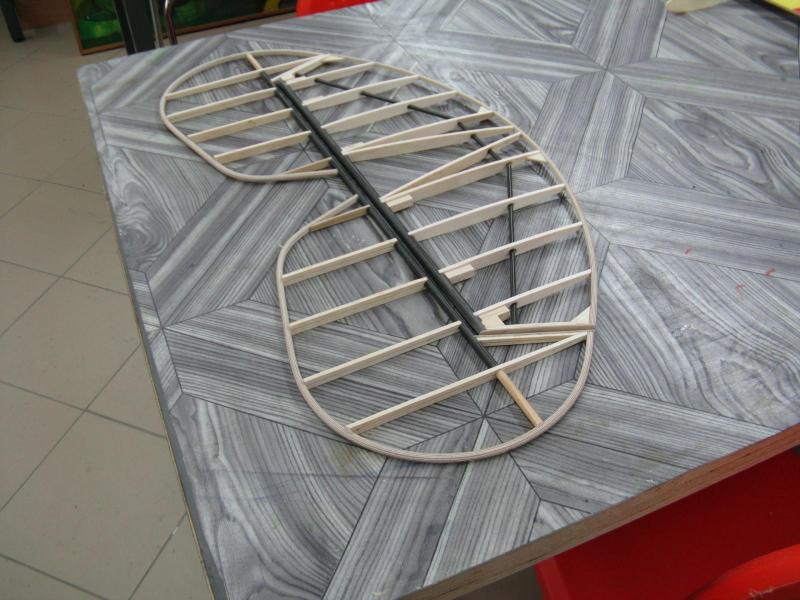

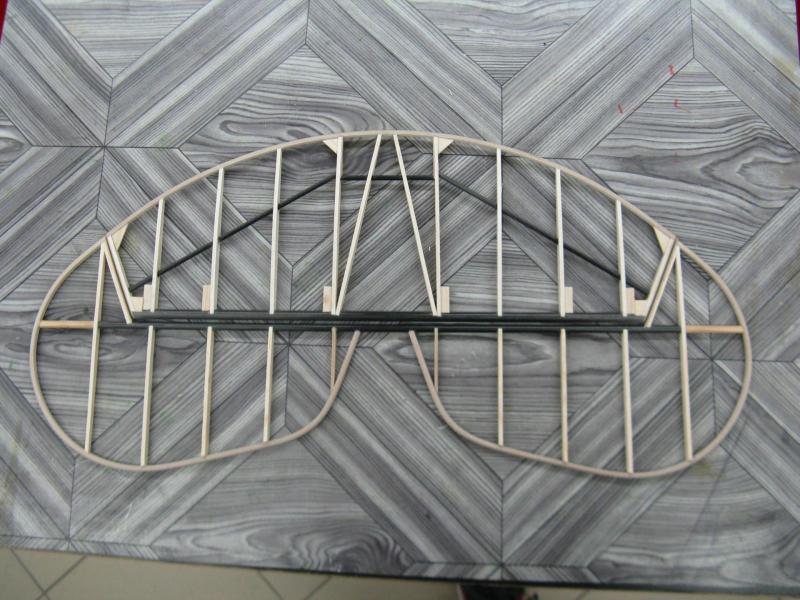

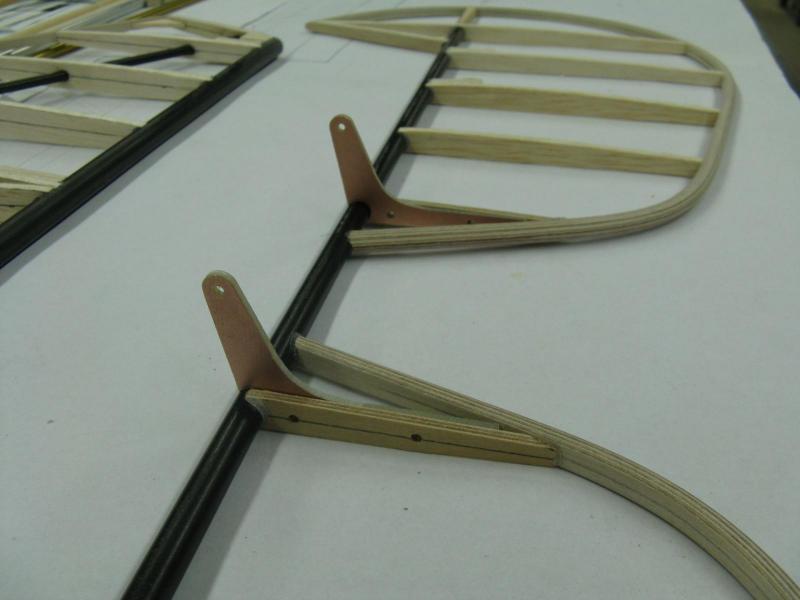

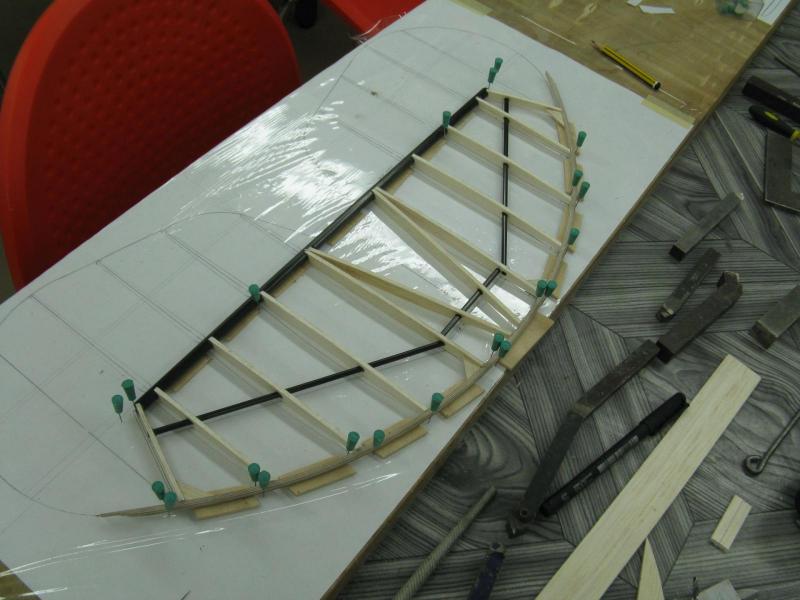

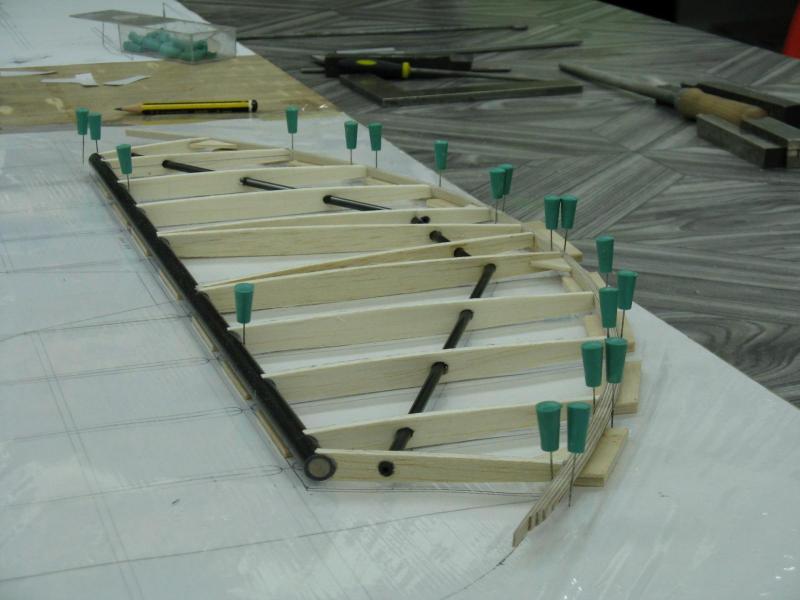

Sklejony ster wysokości.

[kesto]

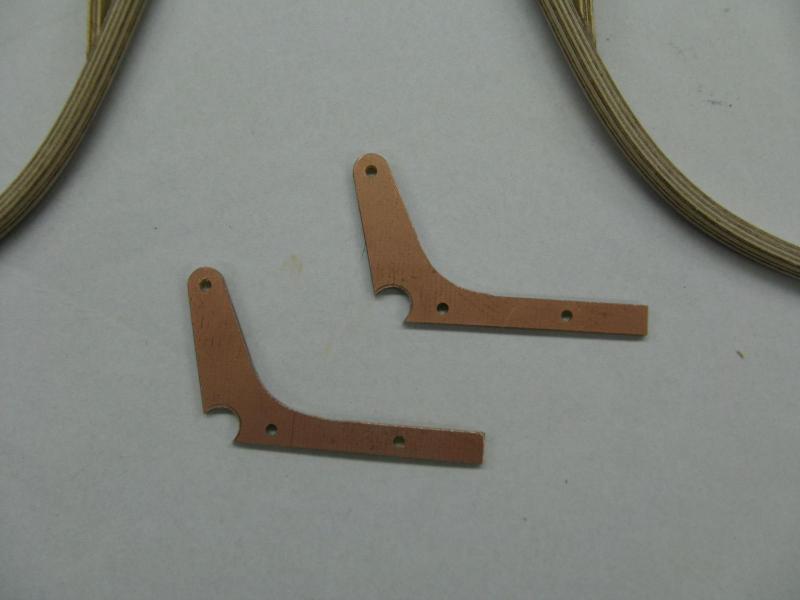

Dźwignie steru wysokości

[mecenas]

No i pięknie.

Nie wiem jakich będziesz używał snapów, ale jeśli zwykłych metalowych widełkowych to " zatulejój" rurką mosiężną te otwory w orczykach.  .

[kesto]

Wojtek, tak na dobrą sprawę to ja jeszcze nie zdecydowałem jakich snapów będę używał.

[stan_m]

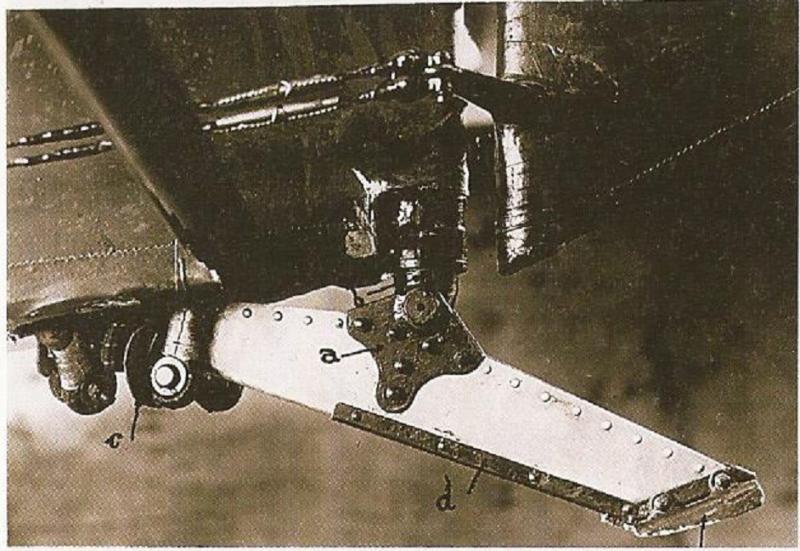

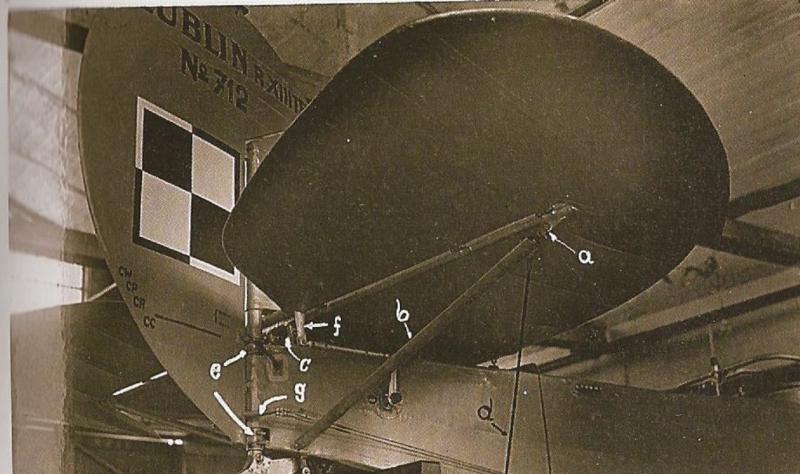

Co co napędów sterów...Może się przyda.

[kesto]

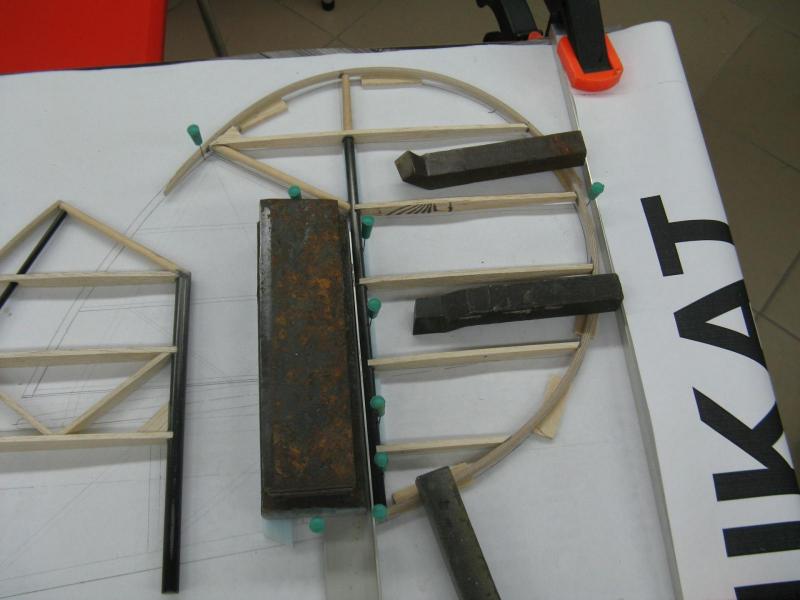

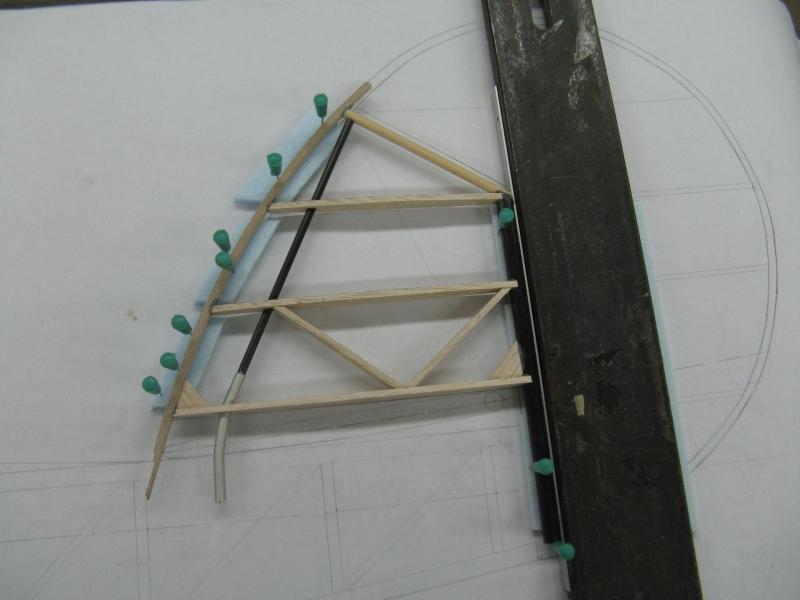

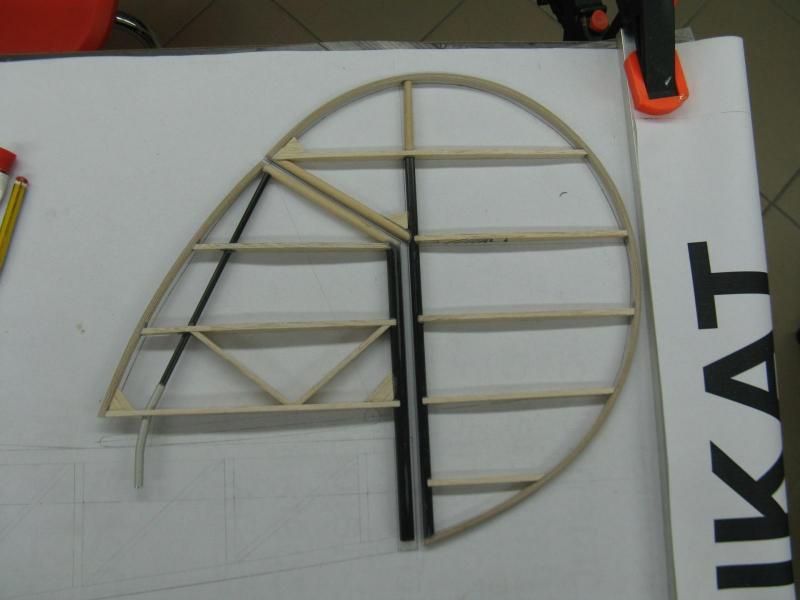

Statecznik pionowy

[kesto]

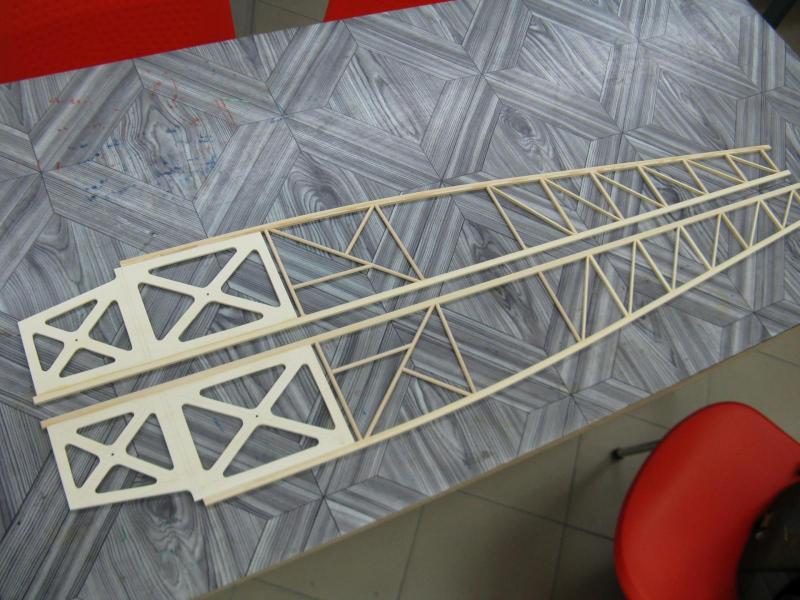

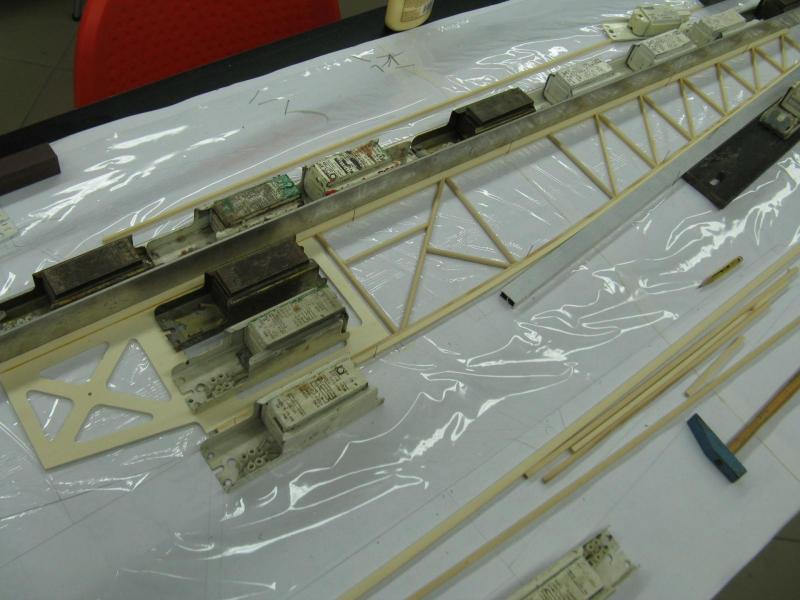

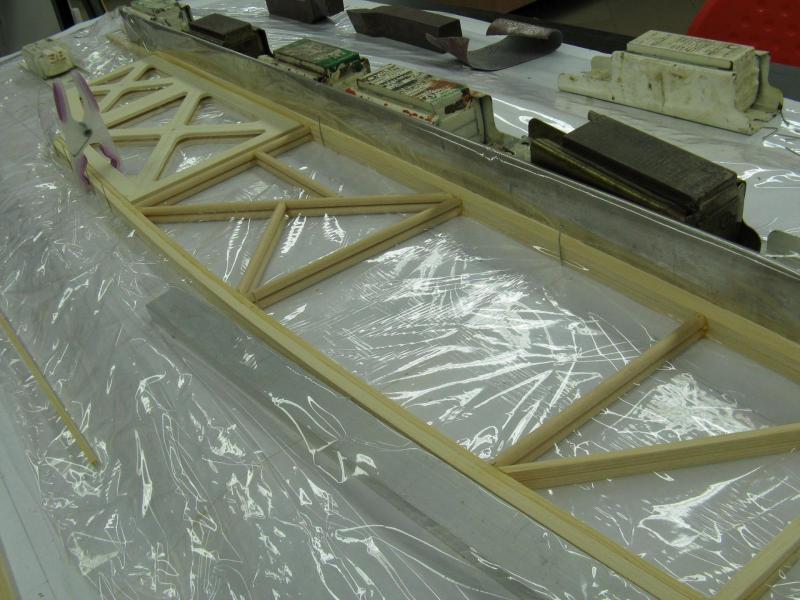

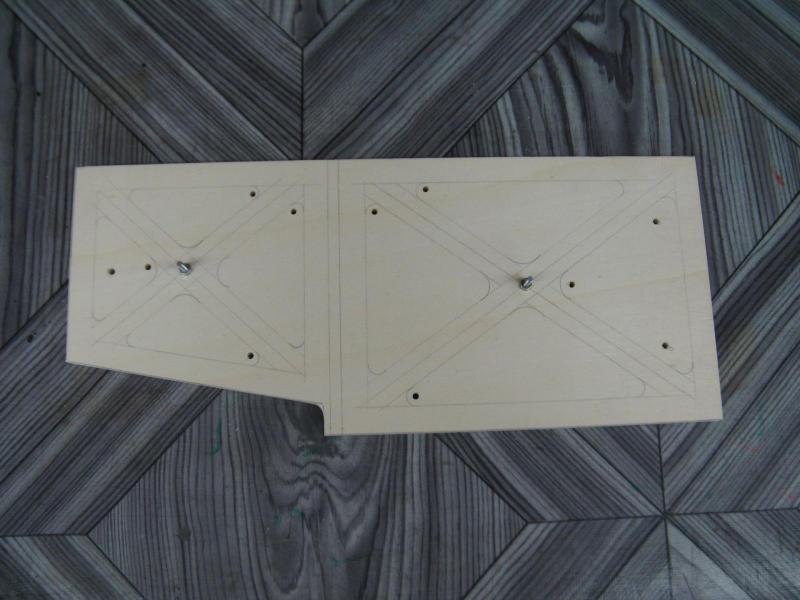

Początek prac nad kratownicami kadłuba.

[stan_m]

Kratownice kadłuba to moje ulubione elementy konstrukcyjne .



Zauważyłem Krzysztofie, że prawidłowo skleiłeś podłużnice na długość (skos spoiny). Czasami jednak takie rozwiązanie pod względem wytrzymałościowym nie wystarczy.

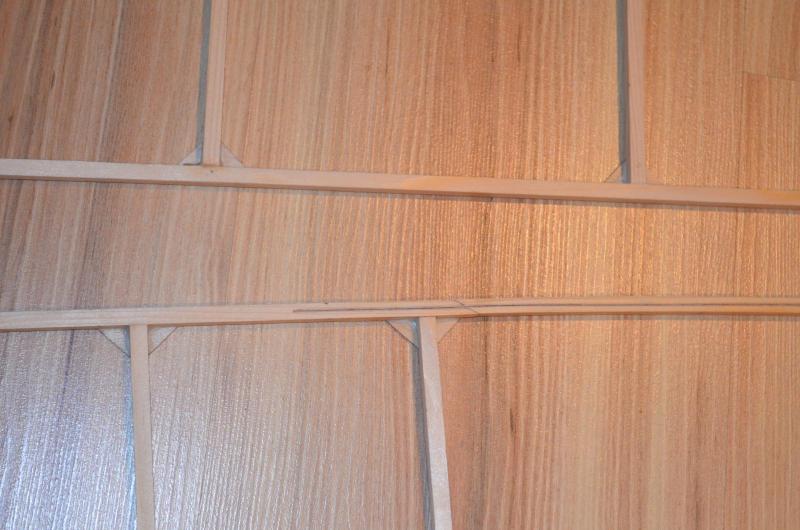

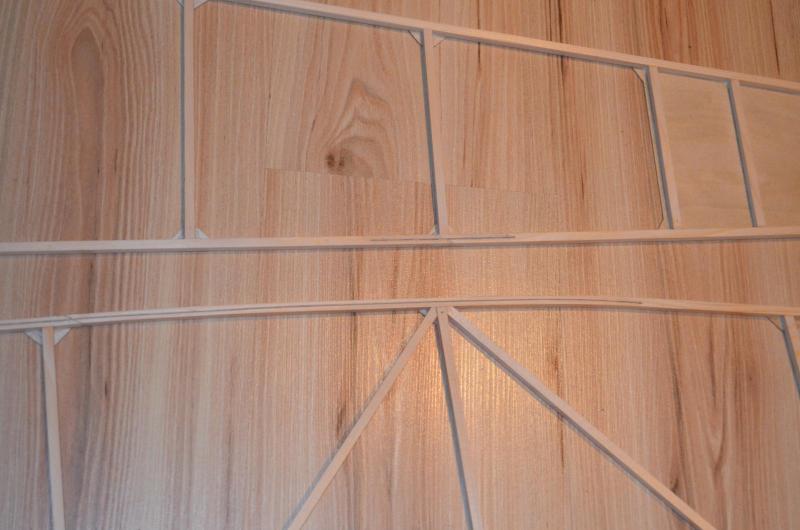

Ja stosuję sposób przedstawiony na fotografiach. Odcinki podłużnic docięte ukośnie są sklejone na obce pióro czyli pasek sklejki gr.0,8 wsunięty do rowka wyciętego pilarką tarczowa (mini). Wszystko na żywicę L285. Ten sposób ma dodatkowo tę zaletę, że można tak zabezpieczyć brak naprężeń (podstawowy parametr kratownicy) krzywizny podłużnicy (dół kadłuba). Stosuję też nakładki sklejkowe ( od wewnątrz kratownicy) i wychodzi naprawdę mocna konstrukcja a przy tym lekka. Spoina bezpośrednia mimo zastosowania L285 jest mało odporna na drgania. Gdy taka kratownica spadnie np. ze stołu najczęściej się rozsypuje...

[Gość]

...

[kesto]



Stad wynika, ze dla elementow sciskanych lub zginanych proporcja skosu powinna wynosic co najmniej 6:1,

U mnie tyle właśnie jest.

[stan_m]

Jarosław opisał zagadnienie akuratnie .

Dodam jeszcze compedium wiedzy o drewnie, z którego ja korzystam często w pracach modelarskich i nie tylko. Może się komuś przyda.

Właściwości drewna.pdf

[kesto]

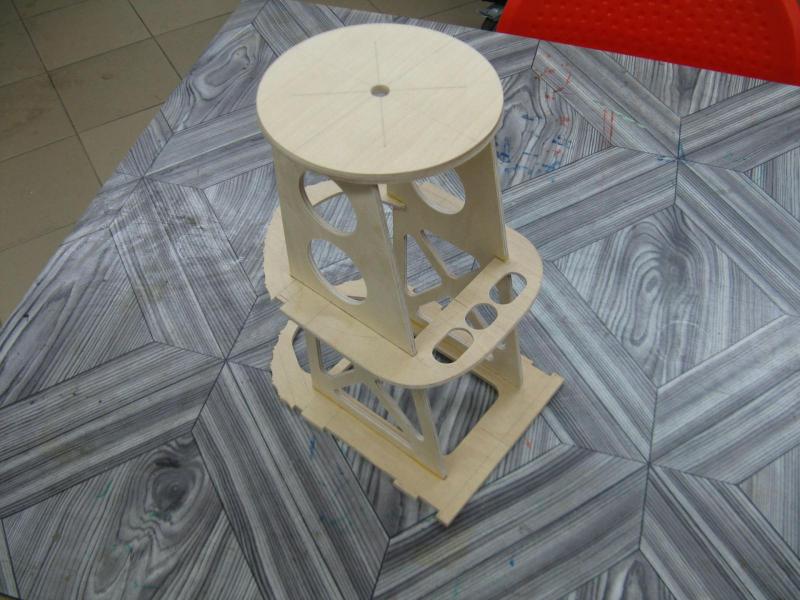

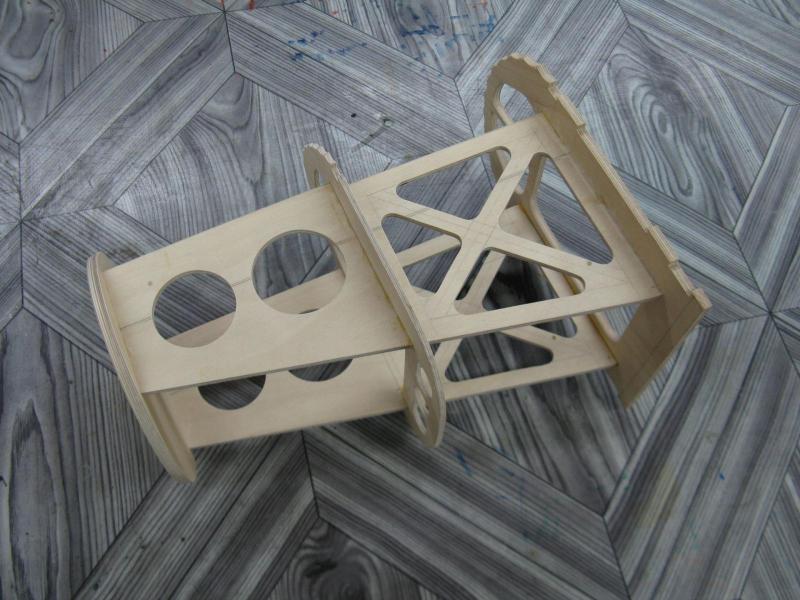

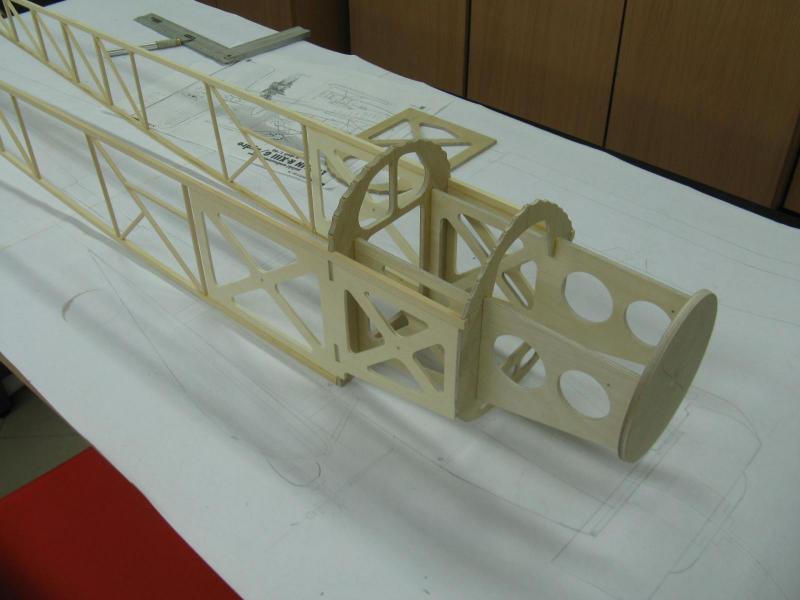

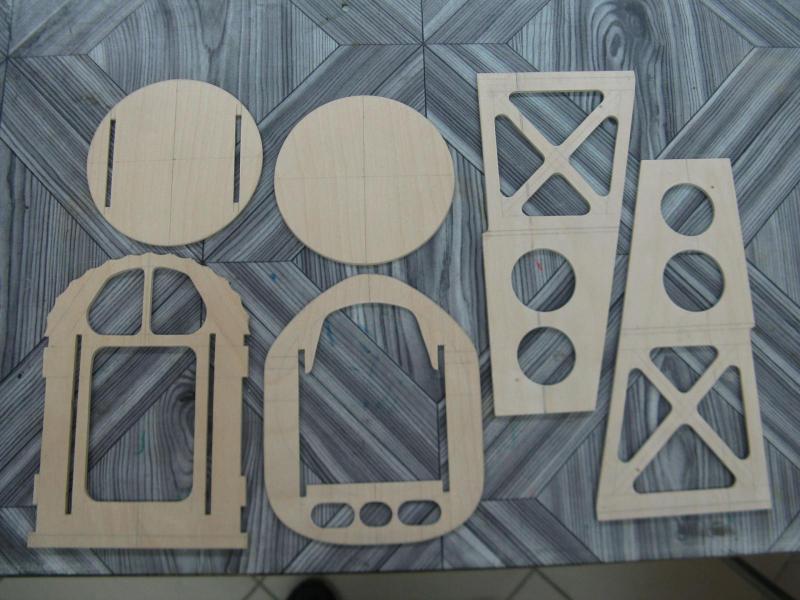

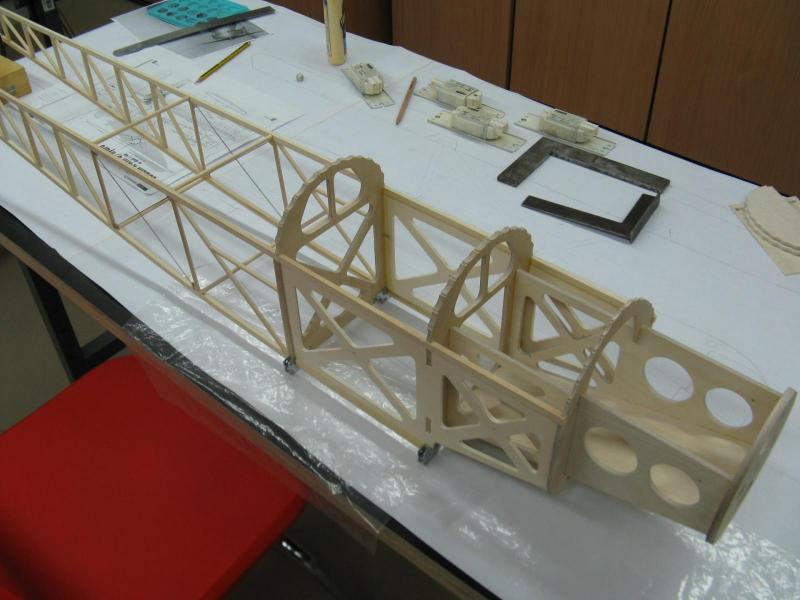

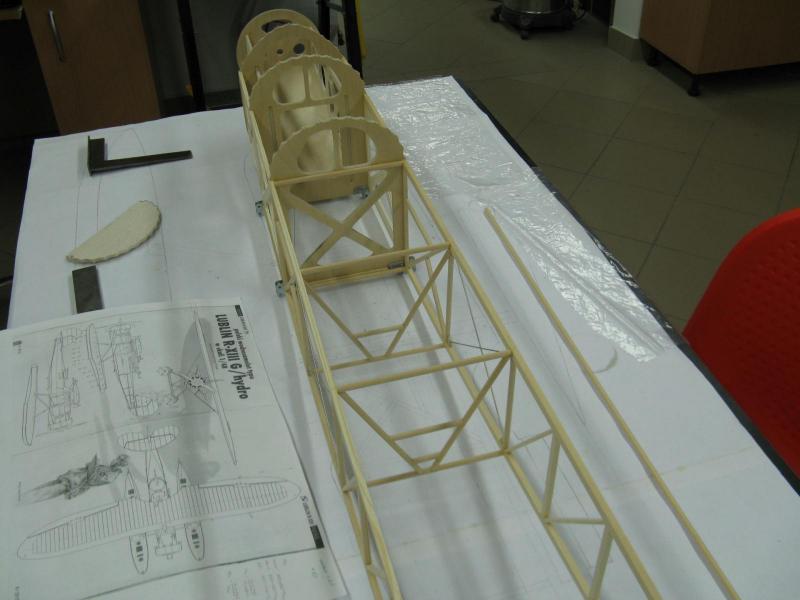

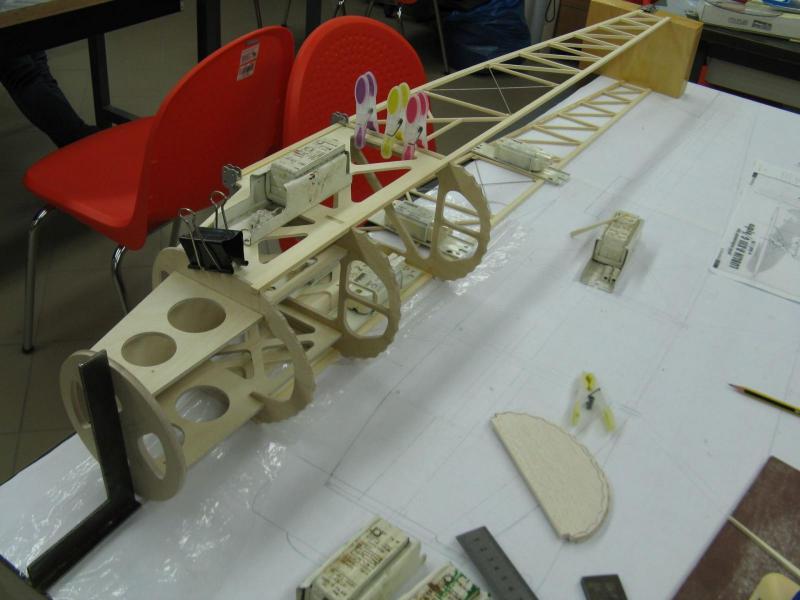

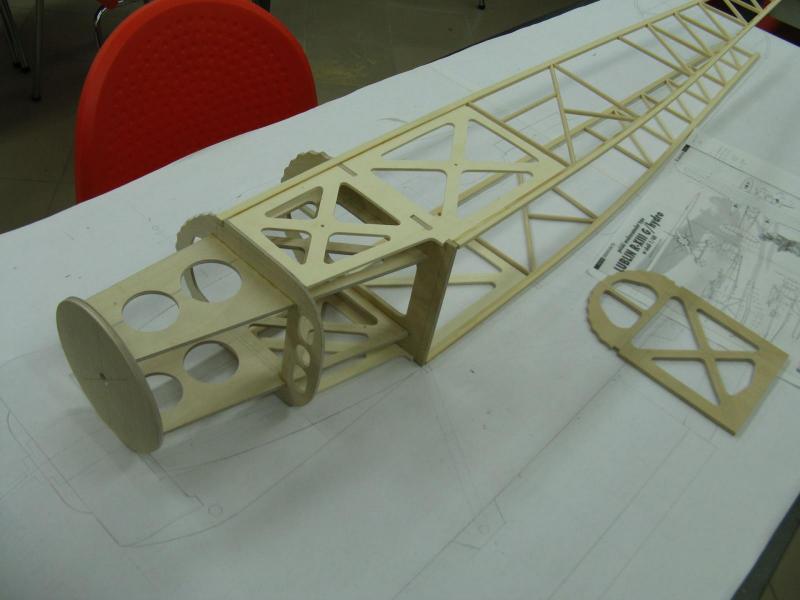

Trochę więcej kadłuba, na razie konstrukcja złożona na sucho.

[Andrzej T]

Ładna czysta robota, miło popatrzeć i się czegoś nauczyć.

[dukeroger]

A te połączenia kratownicy to będziesz czyms podklejał jeszcze?

[kesto]

Kratownica jest stosunkowo nieduża, więc nie przewiduję dodatkowych wzmocnień.

[kesto]

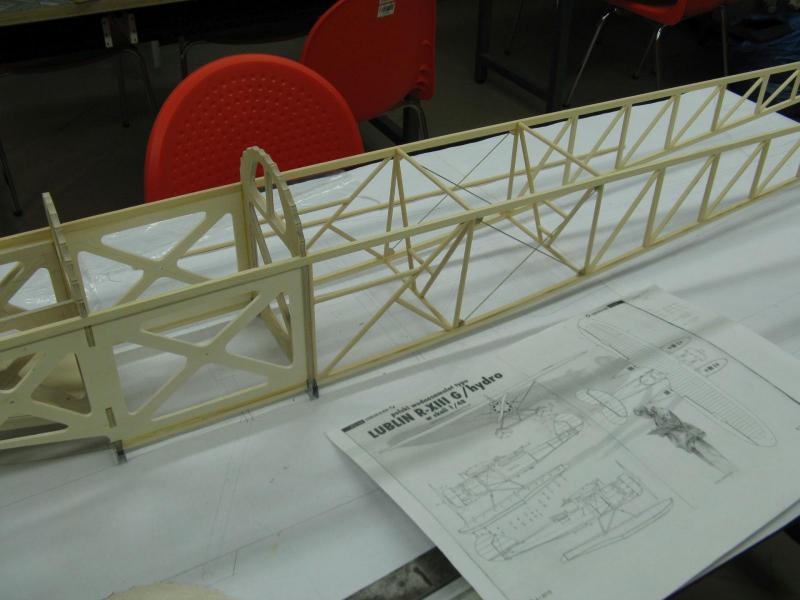

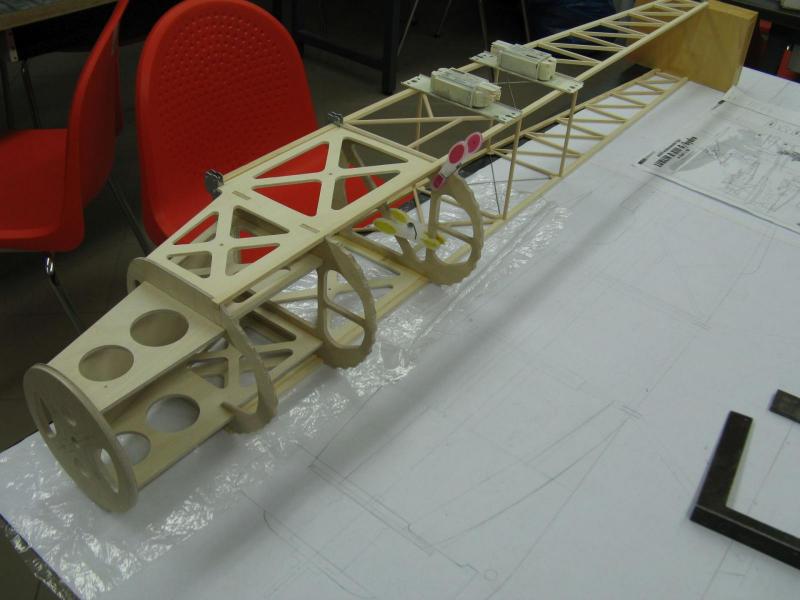

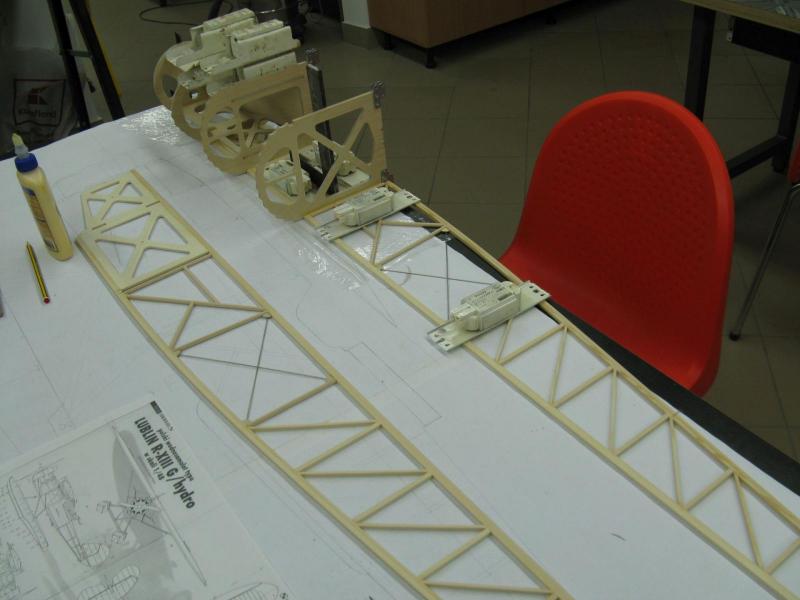

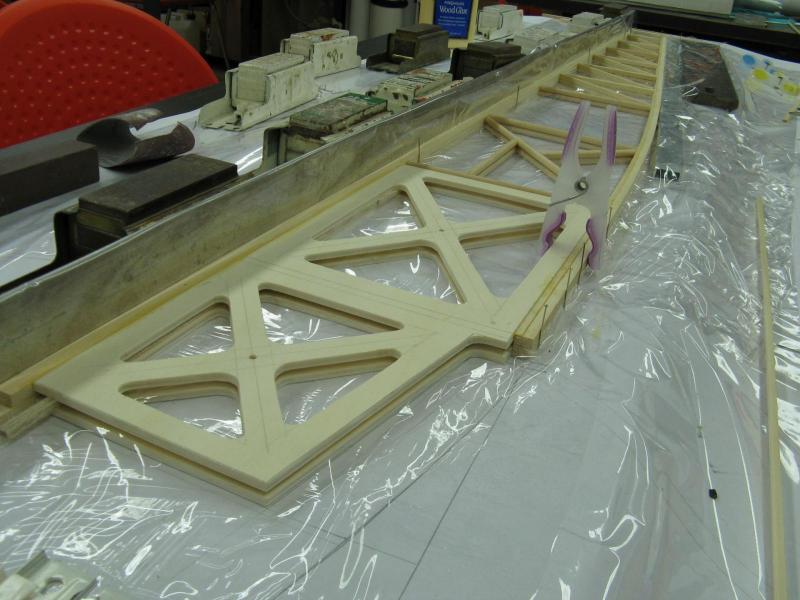

Wziąłem się za klejenie kadłuba.

[mecenas]

Noo, piękna czysta robota !

U Ciebie jak zwykle sterylnie jak na sali operacyjnej  . Przyjemnie się to ogląda.

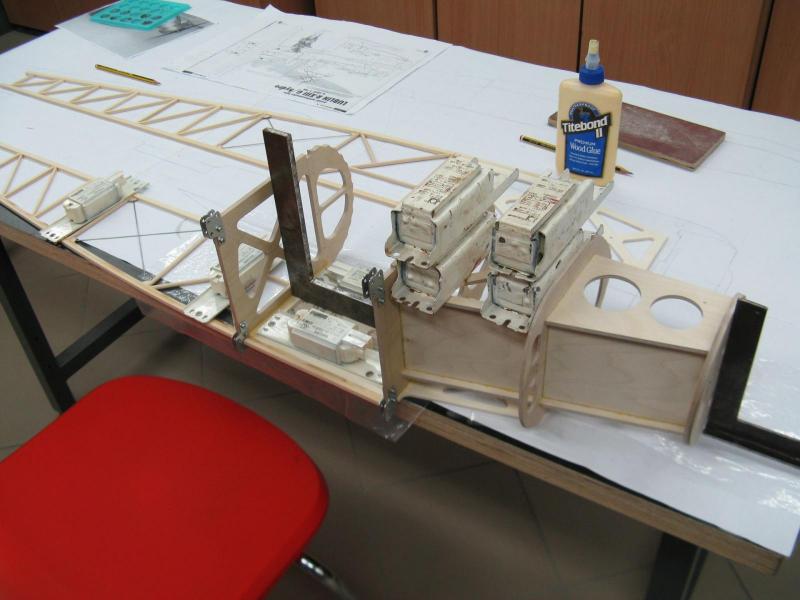

Co to za"ciekawy" klej z pierwszego zdjęcia?

Jakie masz z nim doświadczenia?
