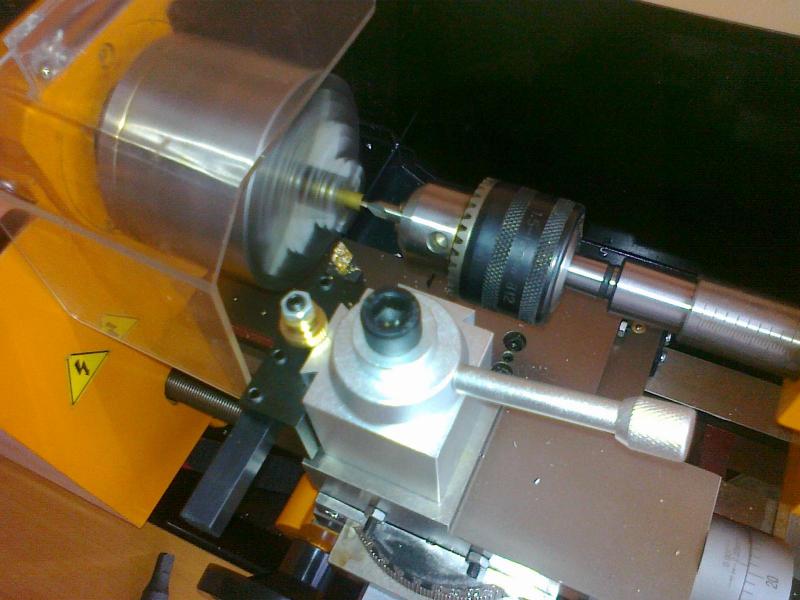

Bo to jest lipa na tokarce zwłaszcza jak trzeba cos szybko poprawić a łby są zawalone mosiądzem czy innym urobkiem .

podobne jest i moje doświadczenie w tej materii. Wióry skutecznie blokują prawidłowe osadzenie klucza ampulowego czy jak kto woli imbusowego... Doświadczam tego typu zjawiska pracując na tokarce w zaprzyjaźnionych firmach.

moje imaki. Stan na dzień dzisiejszy.




przy okazji  na jednej ze śrub umieściłem cyfrę 23,5. Wiadomo wszystkim po co?

kupując czy robiąc samemu imaki do OUS-1 nie zapomniałem także dorobić specjalistyczne śruby z materiału 40H obrobione cieplnie do twardości 48HRC.

Do większych imaków bez problemu dokupywałem śruby na OLX czy Allegro natomiast śruba do imaka M6 występuje w ofercie kilku firm ale składając zamówienie dostawałem odpowiedz braku na magazynie takowych...

Opublikowano

To fakt, że pewnie z oszczędności dali imbusowe śruby handlowe, typowe utwardzane śruby imakowe mają łby pod klucz kwadrat, i czop dociskowy bez gwintu by dała się wykręcić w razie gdyby się nieco spęczyła (DIN 479)

http://eurobolt.com.pl/52,din-479--pn-82305--sruby-dociskowe-sruby-imakowe.html

https://www.wiking.krakow.pl/sruby/dociskowe/z-lbem-kwadratowym-z-czopem-plaskim-din-479.html

http://www.srubres.pl/Sruba-z-lbem-kwadratowym-wiencowym-din-478-66

https://www.elementy-zlaczne.pl/sruby/sruba-z-lbem-kwadratowym-i-koncem-stozkowym-pn82305

https://boltman.pl/produkt/sruby-z-lbem-kwadratowym-z-czopem-walcowym-din-479-pn-82307/

https://www.hydronik-sruby.pl/sruby-din-478-z-lbem-kwadratowym-wiencowym,d236.html

https://fastmet.pl/wpcproduct/sruba-dociskowa-z-lbem-kwadratowym-z-czopem-soczewkowym/






pod klucz kwadratowy, typowo taki,

https://allegro.pl/oferta/klucz-wewnetrzny-czworokatny-6mm-amf-4-kat-stal-7580518532?utm_source=google&utm_medium=cpc&utm_campaign=_mtrzcj_czescimaszyn_pla_akcesoria_narzedzia_i_sprzet_warsztatowy&ev_adgr=Narz%C4%99dzia+i+sprz%C4%99t+warsztatowy&gclid=EAIaIQobChMIiKbx8cSz4gIVBp53Ch2_Mw2MEAQYAyABEgKv6PD_BwE


ale można tez taki

https://allegro.pl/oferta/wiha-klucz-nasadowy-czworokatny-trzon-6x125-7412337713





tu są na zamówienie, ale w opakowaniach po 100 szt...

http://www.bolt-sklep.pl/index.php?products=product&prod_id=2648

https://www.conrad.pl/p/sruby-z-lbem-kwadratowym-toolcraft-107944-m6-25-mm-100-szt-107944

(https://www.conrad.pl/szukanie?search=M6%20z%20%C5%82bem%20kwadratowym%20&searchType=regular)

Opublikowano

W Boltmanie  kl 8.8 można kupić na sztuki. Cena  netto 1,4 zł .  Na półce nie ma, ale szybko sprowadzą.

Te twardsze faktycznie są na paczki min100 szt.

Jakby co to mogę kupić. Bo mam blisko i stały klient jestem :)

A.C.

Opublikowano

Czyli zwykłe "robaczki" jak rozumiem? Ile? Całej paczki nie musisz brać, bo mają to w ciągłej sprzedaży.

Ale jakby co to zapytam w przyszłym tygodniu, gdyż aktualnie na zawody się pakuję :)

I wyjeżdżamy na południe pościgać się w doborowym towarzystwie.

A.C.

Opublikowano


w kształcie zbliżonym do kształtu z OUS-1 zaczynają się od M8




a oferta od M6 odbiega od oryginalnych śrub dociskowych stosowanych w OUS.




dlatego kiedyś sobie dorobiłem...




  wiatr robi swoje. Spadająca śruba M6 na tle stolika 800 x 600. Przyszła podstawa pod stołową frezarkę CNC o polu pracy 1050 na 600 mm. :)

Opublikowano


Dokładnie do tego służy mi zapisana liczba w sposób trwały na tokarce z której kiedyś czasami korzystałem a dzisiaj codziennie korzystam. Polecam takie a nie inne trwałe oznaczanie bo zawsze wiadomo jak potrzeba...

Opublikowano

może wszystko...np długość śruby. albo 23, 5 tygodnia bo tyle zajęło Ci dopieszczenie tych śrub.





no OK, zgoda ale to dotyczy tylko imaka typu jak na zdjęciu...........przy Multifixach  jest regulacja wysokości rozwiązana w inny sposób..można powiedzieć płynna

Opublikowano

może wszystko...np długość śruby. albo 23, 5 tygodnia bo tyle zajęło Ci dopieszczenie tych śrub.





no OK, zgoda ale to dotyczy tylko imaka typu jak na zdjęciu...........przy Multifixach  jest regulacja wysokości rozwiązana w inny sposób..można powiedzieć płynna

przy małych czy drobnych toczeniach jak najbardziej mocowania noża tokarskiego typu "Multi..." jak najbardziej się sprawdza. Ja dla swojej OUS-1 rozwiązałem ten problem pięcioma kompletnymi imakami.

 Natomiast jak toczenie zgrubne powoduje powstawanie czerwonego wióra tylko mocowanie na na sztywno. Gdzie nóż dokręcam wszystkimi trzema śrubami imaka. Zachowując dokładnie wcześniej dobraną wysokość noża dla danej tokarki.

Opublikowano

przy małych czy drobnych toczeniach jak najbardziej mocowania noża tokarskiego typu "Multi..." jak najbardziej się sprawdza. Ja dla swojej OUS-1 rozwiązałem ten problem pięcioma kompletnymi imakami.

 Natomiast jak toczenie zgrubne powoduje powstawanie czerwonego wióra tylko mocowanie na na sztywno. Gdzie nóż dokręcam wszystkimi trzema śrubami imaka. Zachowując dokładnie wcześniej dobraną wysokość noża dla danej tokarki.

OUS 1 ma to czego nie mają inne tokarki - wiesz o czym  myślę....ma to tez MYFORD,...a nie ma TSA16  :angry:  :angry:  :angry:... a do zrobienia tego dynksu potrzebna jest płyta żeliwna, frezy  no i czas  Mistrza :rolleyes:  :rolleyes:



tak , przy toczeniu zgrubnym masz absolutna rację

Opublikowano

OUS 1 ma to czego nie mają inne tokarki - wiesz o czym  myślę....ma to tez MYFORD,...a nie ma TSA16  :angry:  :angry:  :angry:... a do zrobienia tego dynksu potrzebna jest płyta żeliwna, frezy  no i czas  Mistrza :rolleyes:  :rolleyes:



tak , przy toczeniu zgrubnym masz absolutna rację



wymagany kawałek żeliwa pozyskany ze starej części maszyny leży i się sezonuje... Czekam na konkretny rysunek, choćby szkic albo poglądową fotografię co by wykonać niezbędną część do TSA16 czy TSB20.  :)

Opublikowano



rzy małych czy drobnych toczeniach jak najbardziej mocowania noża tokarskiego typu "Multi..." jak najbardziej się sprawdza....  Natomiast jak toczenie zgrubne powoduje powstawanie czerwonego wióra tylko mocowanie na na sztywno...

Jeśli chodzi o imaki szybkomocujące, to mogę Cię Mariuszu zapewnić, że dobrze dobrany wielkością do możliwości maszyny imak jest tak samo sztywny jak czteronożowy. Na przykład toczyło się w akordzie duże odkuwki tulei (łącznie z kołnierzem) pod złożenia do skrzyni Jelcza




nożem składakiem PTGNR 40x40 z płytkami TNMA 2204 mocowanym co prawda nie w Multifixie, a w imaku systemu AXA http://www.aloris.com/products/super-precision-quick-change-tool-post/ gdzie głębokość skrawania (zmienna) wynosiła nawet 15mm na raz (a z kołnierzem jeszcze więcej), aż silnik 11kW w 16K20 przysiadał... Imak trzymał wymiar. Musi być oczywiście dobrze zamocowany.
