Witam

nie ma działu na forum " modele fantastyczne " to zamieszczam go tutaj.

RWD 25 powstaje w oparciu o karto-nówkę https://sklep.orlik-models.pl/index.php?main_page=product_info&cPath=106_88_65&products_id=2514

trochę danych modelu



rozpiętość -1850mm

waga - odpowiednia

silnik - się zobaczy

oblot - Maj 2019 :D

na razie co wystrugałem :

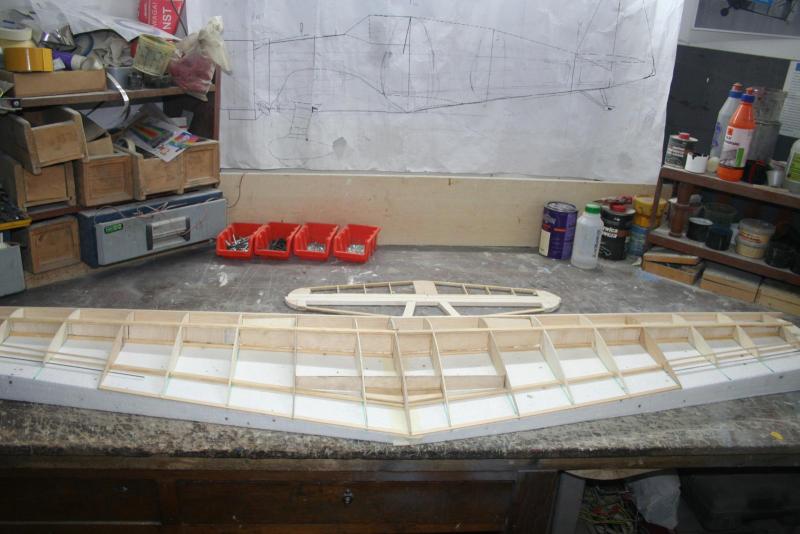

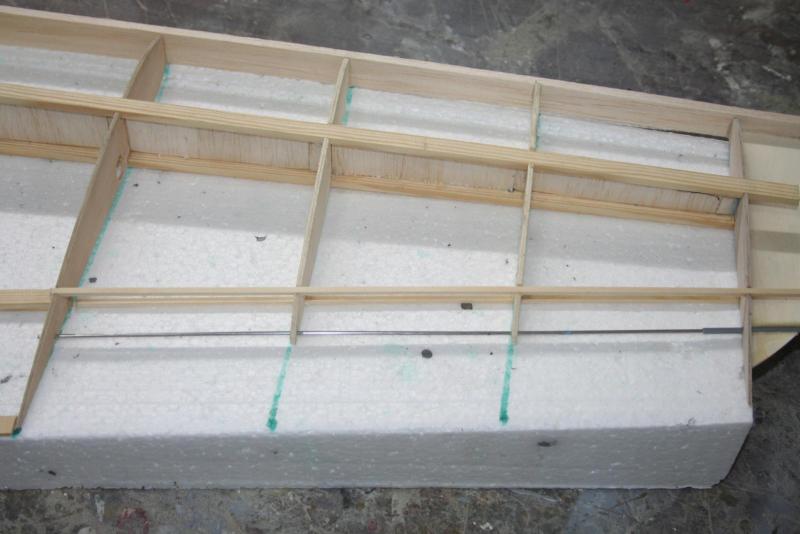

skrzydła na dzień dzisiejszy wyglądają tak

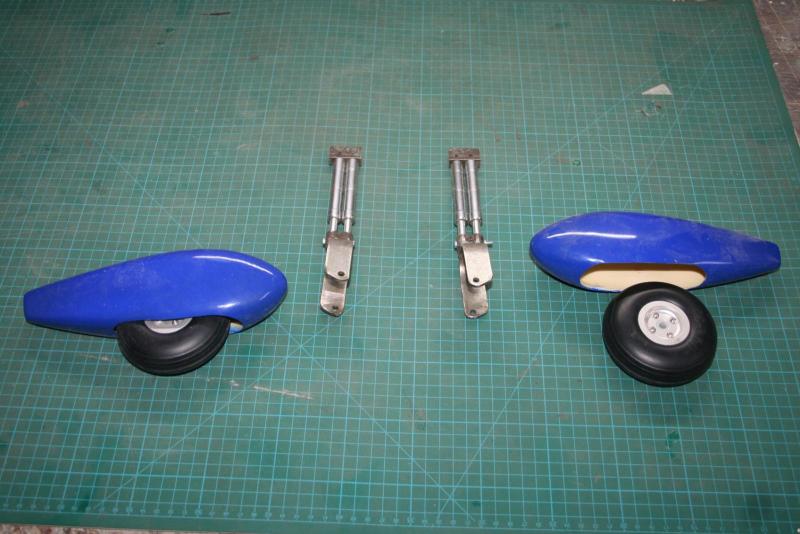

zawias lotki

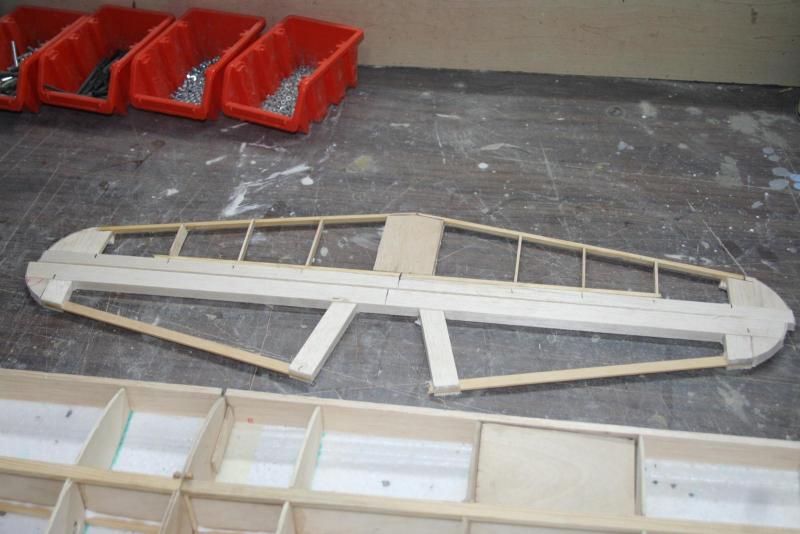

usterzenie poziome

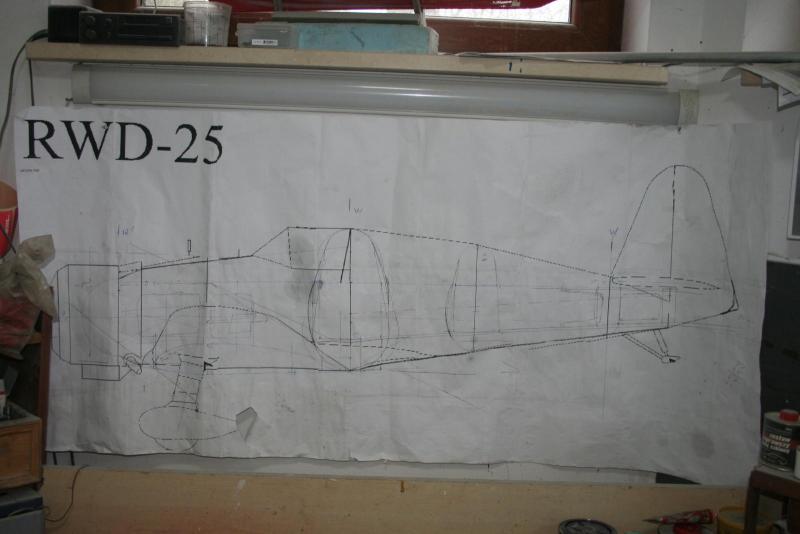

a-cha jakby ktoś nie wiedział jak wygląda RWD25 to tak

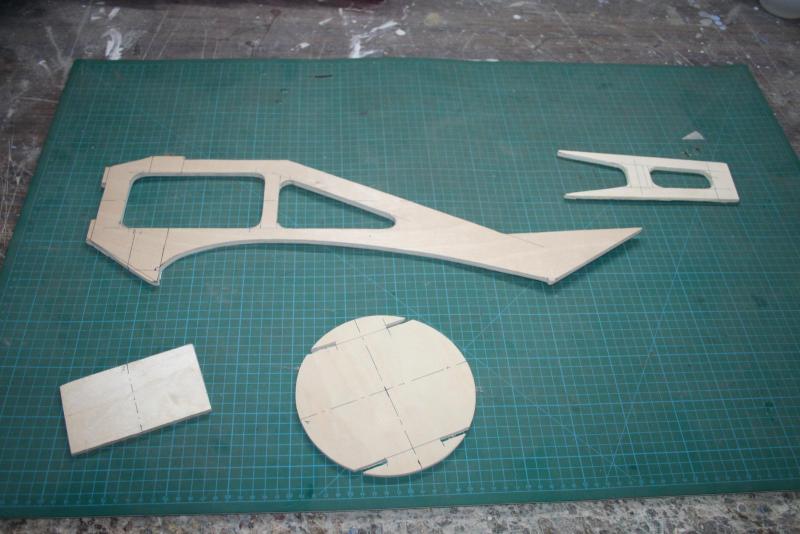

element który przysporzył najwięcej kłopotu w modelu (na razie  ) wygląda tak


wycięte elementy kadłuba

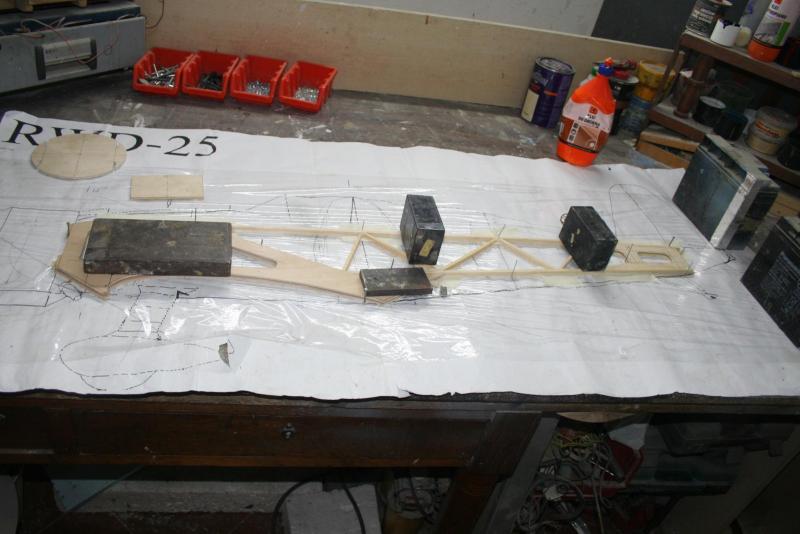

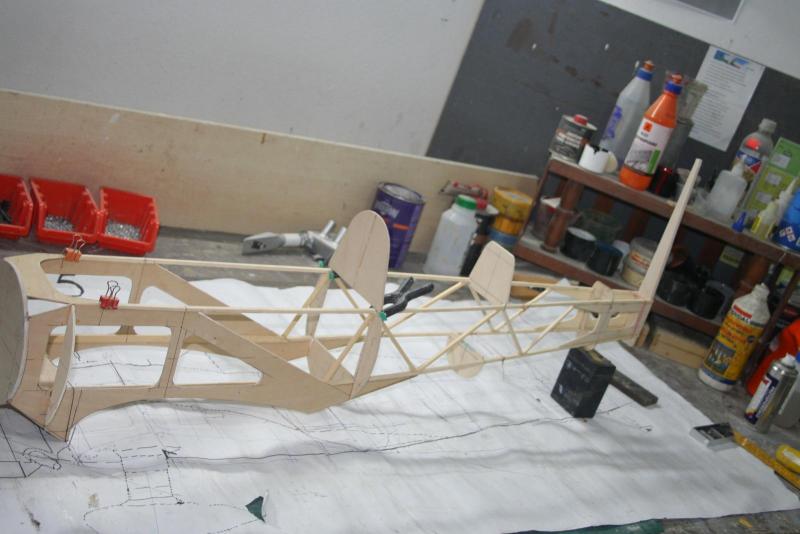

zostały sklejone w kratownicę




to na razie tyle jak będzie zainteresowanie to pociągnę temat dalej.



  • Lubię to 3
  • Odpowiedzi 146
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Top użytkownicy w tym temacie

Popularne posty

paweln7
paweln7

Witam nie ma działu na forum " modele fantastyczne " to zamieszczam go tutaj. RWD 25 powstaje w oparciu o karto-nówkę https://sklep.orlik-models.pl/index.php?main_page=product_info&cPath=106_88_

mecenas
mecenas

"Ło Matko Bosko Częstochosko"  , no przy surowej balsie, sklejce  to niestety tylko odkurzacz, a gdy już zagruntowane (zalaminowane albo pociągniete japonką), to tylko na mokro. Laminaty też. Woda,

paweln7
paweln7

Witam   RWD nie umarło po pierwszych perypetiach z SAITO nastąpiła próba oblotu która skończyła się uszkodzeniem kadłuba , podczas startu silnik zgasł , przyczyna prozaiczna brak paliwa ( zb

Opublikowane grafiki

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

Jak tak  to Lecimy :P

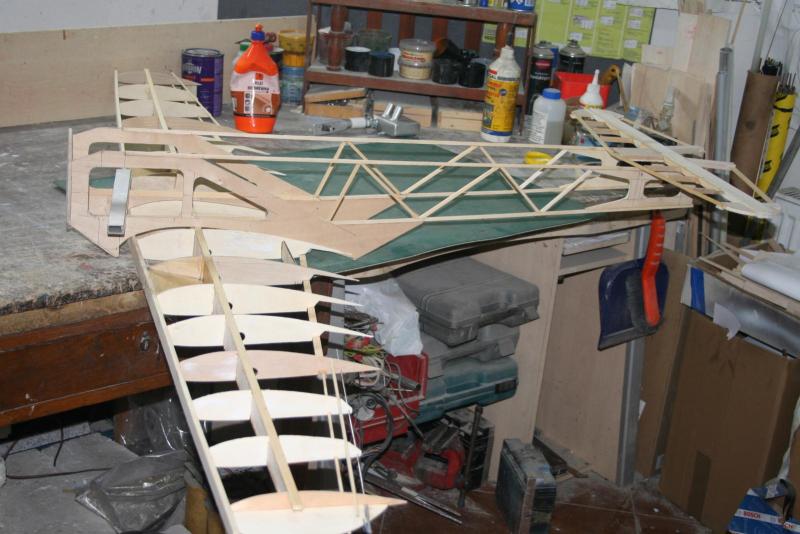

poskładałem to co ulepiłem

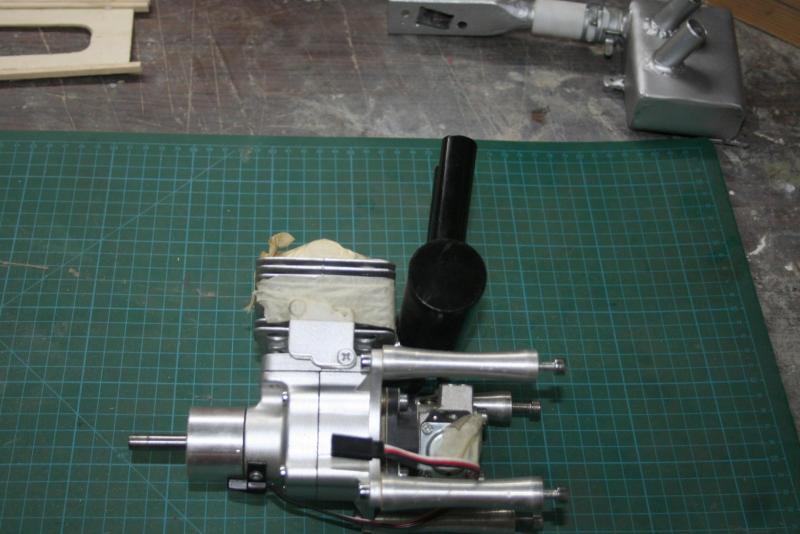

 do  co do napędu to mam do wyboru


MAGNUM 180 FS


SV 26cc

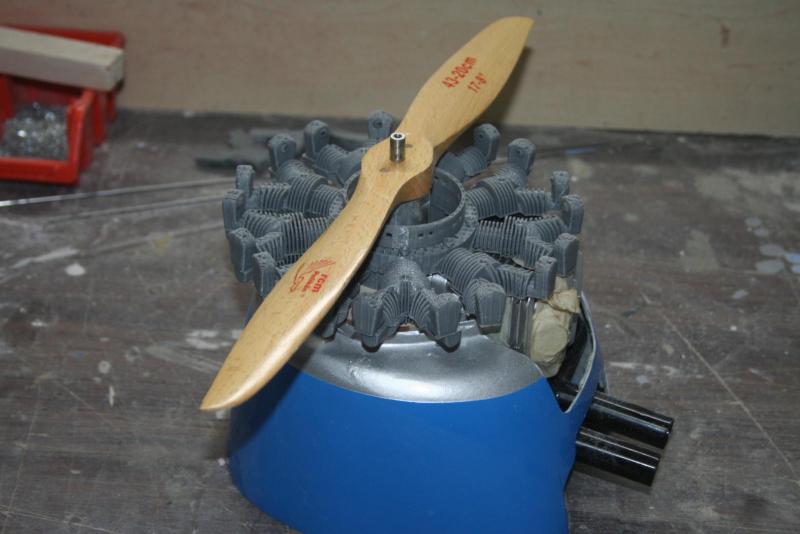

i takie cuś




i teraz mam dylemat :D



CDN







paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

Witam

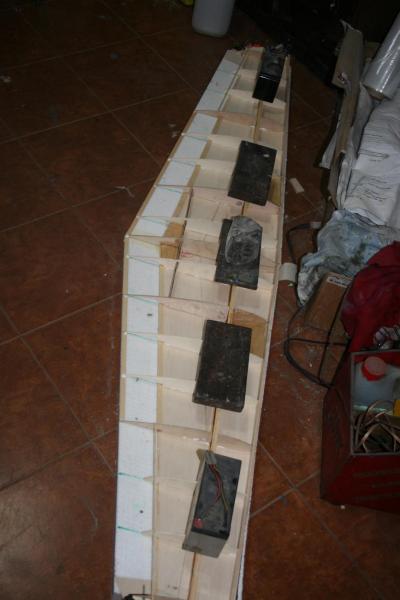

dokleiłem dolne poszycie skrzydeł ( wcześniej zalaminowałem sklejki mocowania podwozia i śrub mocujących)


dorobiłem resztę wręg kadłuba ( brakuje dwóch balsowych ale to dopiero op  osadzeniu skrzydła )


teraz trzeba skończyć skrzydło i można dalej ruszać z kadłubem



CDN

mirolek

mirolek

Opublikowano
Opublikowano

Z racji "skrzywienia" do konstrukcji RWD ... trzymam kciuki, zasiadam na widowni i podglądam budowę :)

Jakaś dziwna skala mi wyszła 5,67 czy tak było zamierzone czy raczej skala nie była istotna przy rozrysowaniu modelu?



ms

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

Witam

plany zostały dopasowane aby pod osłonę silnika weszło Saito 170 R3 A a płatowiec był w rozsądnym wymiarze .(miało być 190cm ale po wydrukowaniu i sklejeniu wyszło tyle )

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

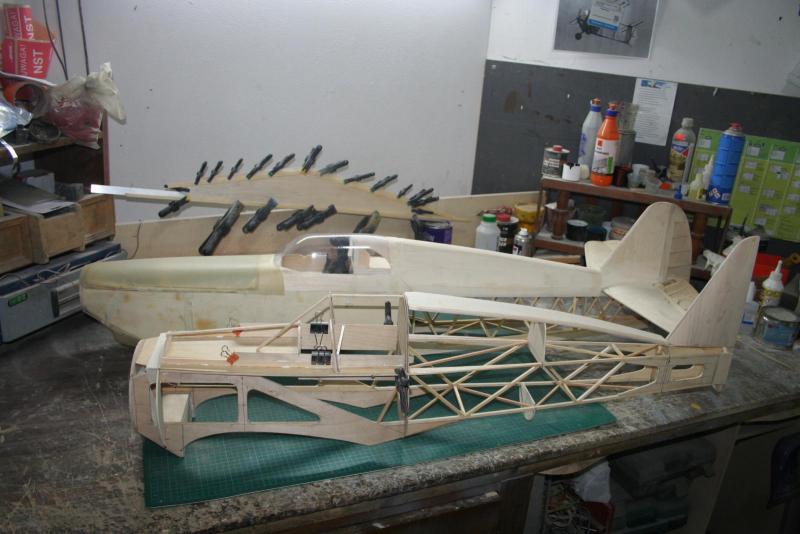

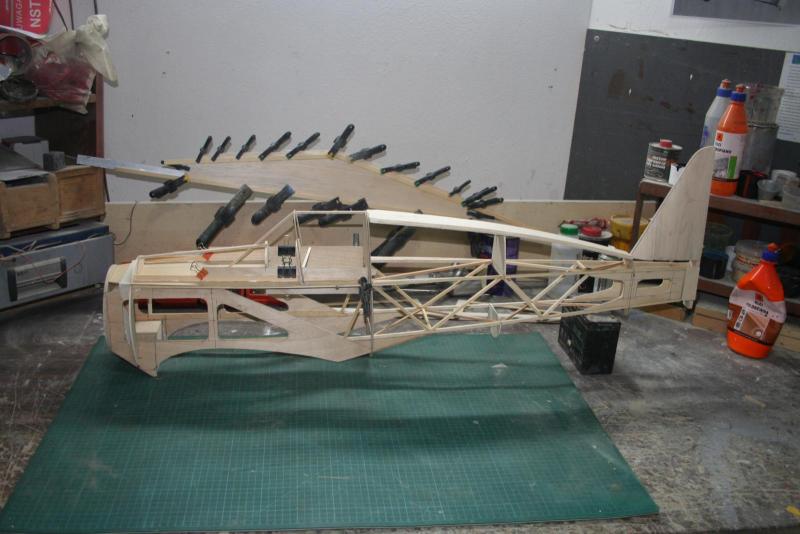

Dokleiłem  parę listewek , w tle widać klejący się statecznik poziomy, zabrałem się za kabinę pilota -będzie zdejmowana z całą przednią częścią


a tu w towarzystwie  JAK -1




CDN

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

Witam

dzisiaj malutko :(

zrobiłem podstawy goleni z blachy 2mm  i ustawiłem golenie do spawania -jurto powinno się udać pospawać .




CDN

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

15% powiększony ,serwa i wyposażenie będą przed środkiem ciężkości silnik z tłumikiem waży 1450g +moduł żarzenia + lipol  2S

przed całkowitym skończeniem poskładam w całość i się zobaczy

paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

Witam

troszkę do przodu

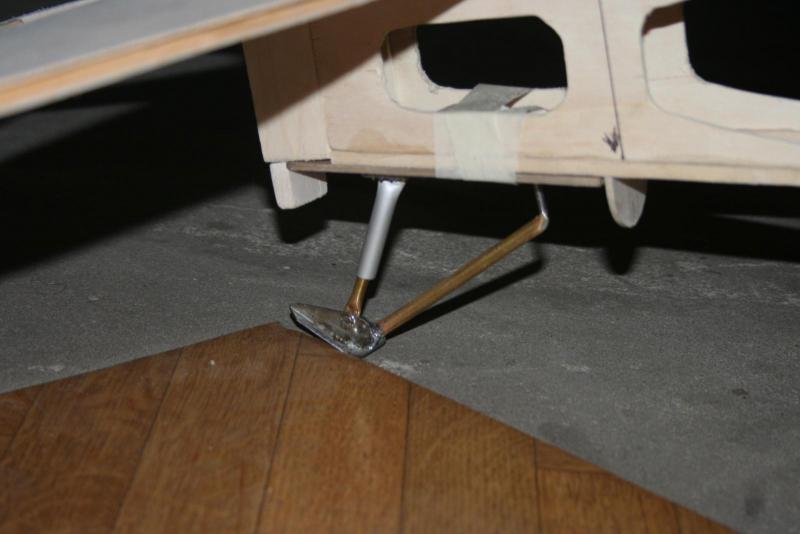

Tylna płoza

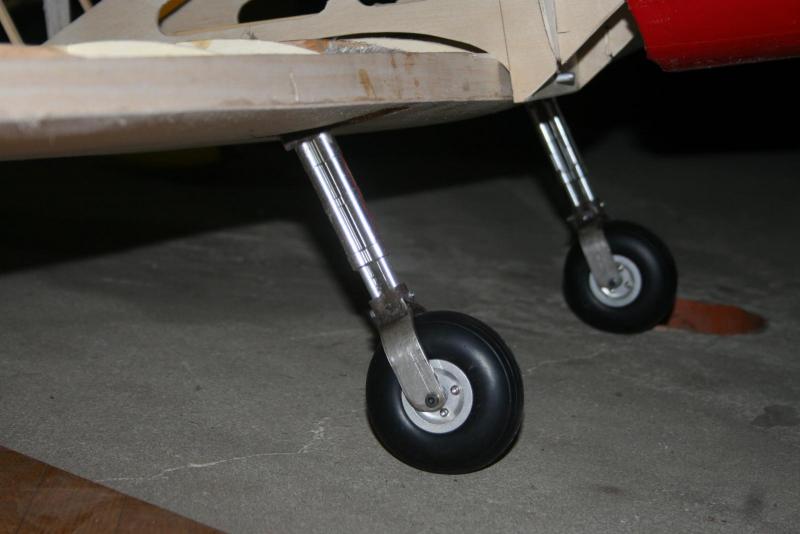

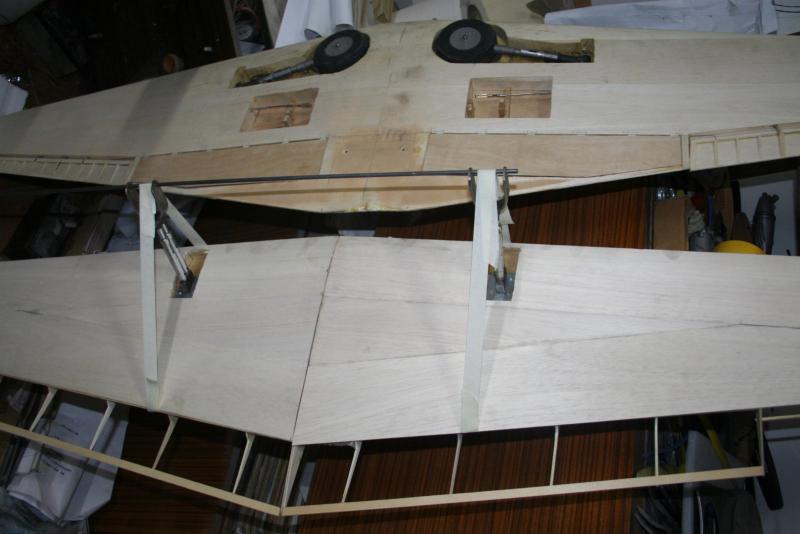

zamontowane podwozie główne ( pchnięte 15mm do przodu)

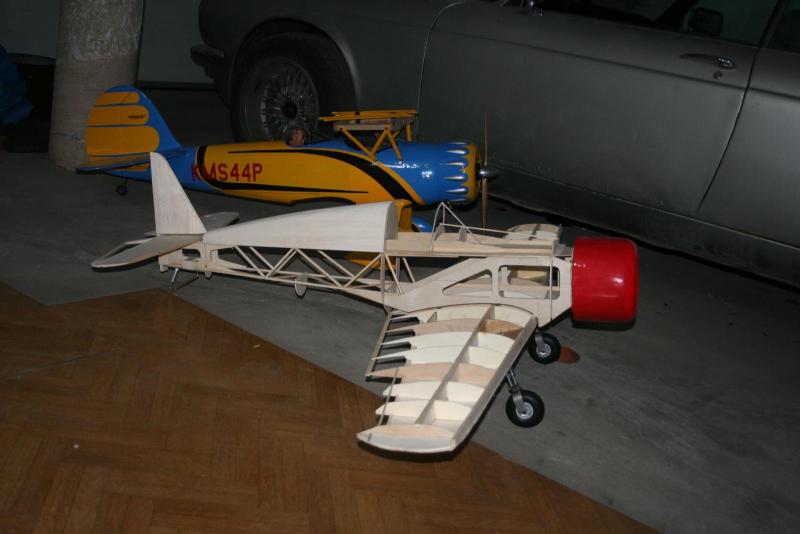

a tak prezentuje się w całości co do tej pory udało się zrobić ( jak na 1-tydień to chyba spoko )

W tle dla porównania Waco YMF-5D Great Planes

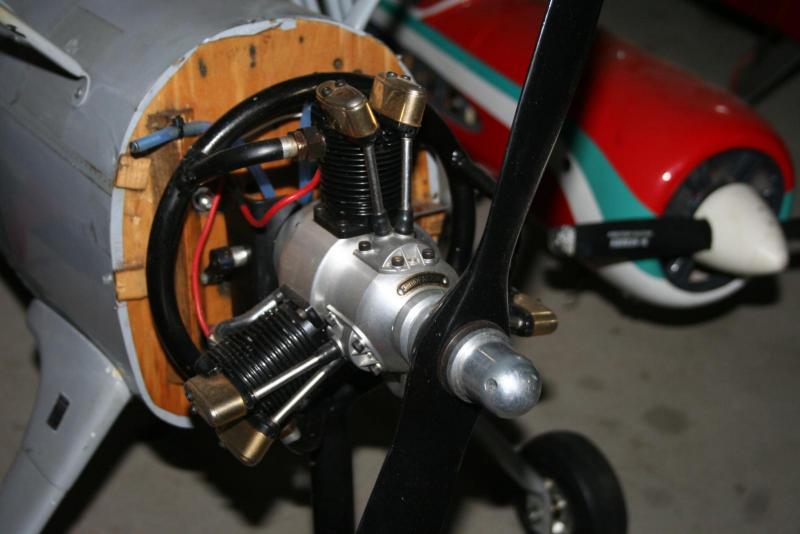

teraz prace trochę zwolnią bo muszę wysłać pracowników DWL do zakładów Boeinga aby dokonali podmiany

TEGO


NA TO


może amerykanie się nie kapną :D

A. Jakowlew też upomina się o pracowników aby skończyli JAK -1 bo zimą 1942 każda maszyna potrzebna nad Stalingradem.



CDN

  • Lubię to 1
paweln7

paweln7

Opublikowano
  • Autor
Opublikowano

W jaki sposob jest amortyzacja podwozia zrobiona?

2szt takich amortyzatorów na koło , https://modelemax.pl/pl/pneumatyczne/16389-podwozie-pneumatyczne-2-2-2-msp2-20002-.html  jeden za drugim- rozwiązało sprawę obrotu goleni wokół własnej osi i są krótkie a dwa na koło mają odpowiednią twardość

Środek ciężkości wg programu to 100-120mm od natarcia  ,środek dźwigara jest na 110mm a CG tego co jest zmontowane na zdjęciu znajduje się równo z tablicą przyrządów w kabinie ,wg mnie na razie jest OK

kaszalu

kaszalu

Opublikowano
Opublikowano

Nie wiem czy dobrze zrozumiałem - Saito FA 170R3 zostaje i dokładasz mu jeszcze atrapę gwiazdy czy wymieniasz na elektryka w redukcyjnej osłonie?

Podgladam, pozdrowienia !  :)
