No to wracamy do tematu SZYBOLOTA.

Podstawa kabinki przeszpachlowana, przeszlifowana i spasowana z pseudo kabinką. Pokusiłem się też o samodzielne wykonanie zamka przedniej części góry kadłuba - czarna na zdjęciach. Zamontowane zostały serwa klap i lotek i zostały do nich dorobione przedłużacze. Klapy będą wpięte na jednym kanale poprzez V-kabel. Jedna z klap musi przez to pracować z wpiętym rewersem serwa - muszę jeszcze uporządkować przewody. Przeszlifowałem też natarcia lotek i klap - za radą kolegów z forum zamiast tradycyjnych zawiasków zastosuję zawiasy na taśmie. Miejsca mocowania dźwigni klap i kotek wzmocniłem sklejką 0,4mm. W zasadzie skrzydło można będzie oklejać.



A tak to wygląda:


















































Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

   To co widać plus całe wyposażenie wychodzi 2100g. dojdą jeszcze jakeś cięgna klap i lotek, dźwignie, snapy, folia. Do lotów motoszybowcowych mam zamiar zdejmować podwozie, lub wykonać inne, lżejsze - tak, jak pisałem wcześniej z jednym kołem, co powinno zdjąć nieco wagi. To obecne samolotowe waży ok 100g. Powierzchnię nośną ma 50dm2.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

WITAM po przerwie.

Przy SZYBOLOCIE zostało do zrobienia oklejenie folią i podłączenie elektroniki i napędów - popychaczy. Ale tak ,,profilaktycznie,, rozrysowałem trzy sposoby malowania ( oklejania ). Zdaniem kolegów, który zestaw kolorów jest najciekawszy?





1. Pomarańczowo - biały:









2. Szaro-biało-pomarańczowy:







3. Szaro-biały:







Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

WITAM

Trochę mnie tu nie było. No ale za to w tym czasie Szybolot został oklejony. Pozostało zamontować dźwignie i popychacze lotek i klap, podłączyć bowdeny oraz dokończyć montaż i ustawienie elektroniki i czekać na odpowiednią pogodę.



A tak to wygląda:































  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

WITAM

 Temat może nie w tym dziale, ale dotyczy modelu - Szybolota. Model ma już zamontowane wszystkie dźwignie napędów, cięgna i podłączone bowdeny. Silnik podłączony - pracuje.

Ale mam pytanie dotyczące innego problemu. Przy ustawianiu regulatora kartą widoczną na zdjęciu w pewnym momencie zwarły mi się styki na zasilaniu karty z aku 4,8-6V - ,,Battery,, (moja nieuwaga). Od tego czasu świeci się kilka czerwonych diód i niebieska dioda w czerwonej otoczce w prawym dolnym rogu karty (connect) - karta nie reaguje na żadne przyciski. Czy da się to jeszcze jakoś zresetować, czy niestety kupić już nową. Spotkał się może ktoś z taką sytuacją?

Będę wdzięczny za wszelką pomoc.




Odnośnik do komentarza
Udostępnij na innych stronach

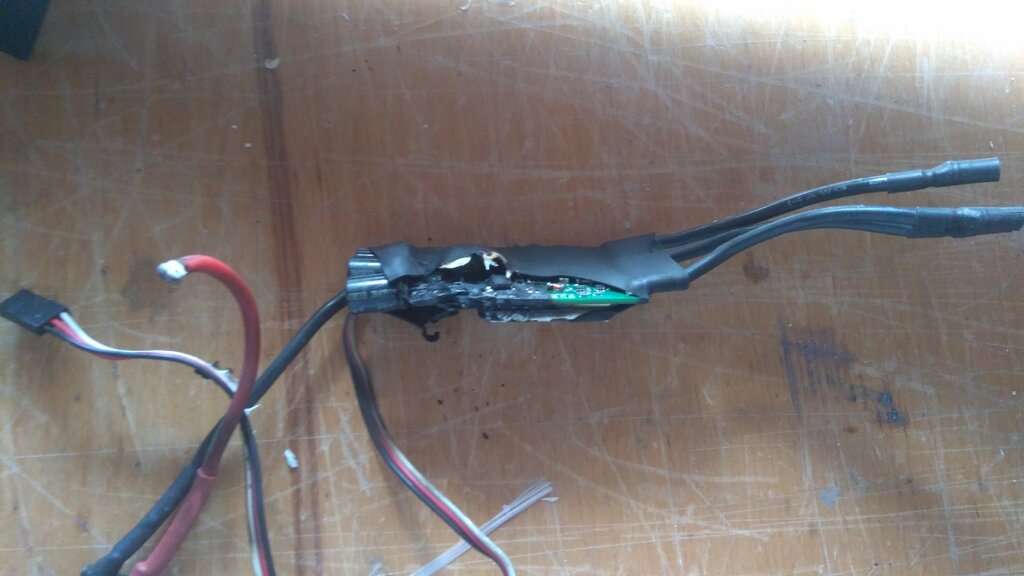

Hej miałem ten regulator tylko 50A, i nie polecam, kiedyś puściłem szybowca z ręki, zwykły lot ślizgowy, aż tu nagle buum i regulator się spalił bez obciążenia silnikiem. Wcześniej odbył kilka lotów nic nie wskazywało jakich kolwiek problemów. Dobrze że model nie był 100m w górze, jak się ten shit padł.


Odnośnik do komentarza
Udostępnij na innych stronach

Cześć. Obserwuję tą relacje od początku ( czyli od dawna ;)), cieszę się że tak fajnie wyszło po oklejeniu. Z jednej strony ten model ma eksperymentalny kształt ale z drugiej liczę że będzie calkiem miły i przewidywalny w pilotażu. Ładnie to wykończyłeś.

Co regulatora to wygląda na zwykły jak starego typu turnigy. Kiedyś były w białej obudowie. Poszukaj używanego koszt 20-30 zł.

Odnośnik do komentarza
Udostępnij na innych stronach

15 godzin temu, rosik napisał:

Przy ustawianiu regulatora kartą widoczną na zdjęciu w pewnym momencie zwarły mi się styki na zasilaniu karty z aku 4,8-6V - ,,Battery,, (moja nieuwaga). Od tego czasu świeci się kilka czerwonych diód i niebieska dioda w czerwonej otoczce w prawym dolnym rogu karty (connect) - karta nie reaguje na żadne przyciski. Czy da się to jeszcze jakoś zresetować, czy niestety kupić już nową. Spotkał się może ktoś z taką sytuacją?

Będę wdzięczny za wszelką pomoc.

Grzegorzu: wszelkiego rodzaju zwarcia w tak skomplikowanej i delikatnej współczesnej elektronice kończą sie zawsze tak samo. Nie ma co kombinować ,musisz kupić nową kartę.

Nie jestem elektronikiem ale z tego co wiem to współczesne regulatory są robione na bazie tranzystorów polowych typu mosfet które są bardzo wrażliwe na zwarcia i ładunki elektrostatyczne.Także bądź bardzo ostrożny przy programowaniu i montażu regla .Życzę powodzenia.

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki za odpowiedzi. Szkopuł w tym, że regulator działa normalnie. Natomiast problem dotyczy samej karty do programowania. Chodzi mi o tę świecącą na niebiesko diodę - czy oznacza ona definitywny,, koniec,, karty, czy jeszcze można ją przywrócić do działania - w stanie z tą diodą kartą jest jakby zablokowana. Tak przy okazji - może któryś z kolegó posiada do niej instrukcję po polsku?

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...
  • 3 miesiące temu...

WITAM po przerwie.

No i wczoraj SZYBOLOT został oblatany. Lata ładnie. Nie ma żadnych tendencji do przeciągnięć czy przepadania. W locie jest stabilny i prawidłowo, spokojnie reaguje na ruchy drążków nadajnika. Moc silnika w zupełności wystarcza dla tego modelu. Silnik EMAX 2826/05, akumulator HRB 3300mAh. Po wyłączeniu napędu łapał nawet termikę i wznosił się wyżej. Profil skrzydła SD7037. Ogólnie jestem z modelu bardzo zadowolony. Niestety mam tylko kilka nie najlepszej jakości zdjęć zrobionych telefonem, no ale zawsze to coś?.
