jędrek

PZL M26 Iskierka 1:5

Recommended Posts

Fajny model, a Jarek jest niezastąpiony jeśli chodzi o pomoc w obliczeniach.

Share this post


Link to post
Share on other sites

No prosze, kolejna Polska maszyna!

Gdzies czytalem, ze doskonale kreci korkociag i bez problemu z niego wychodzi.

Share this post


Link to post
Share on other sites

Ładny samolot, świetnie latający, ale oczywiście jak to u nas, problem z rysunkami właściwymi. Rysunki zrobiłem na podstawie dostępnych rysunków oryginału i zdjęć.

Share this post


Link to post
Share on other sites

Brawo Jędruś, dobry wybór, tylko czemu taki mały? 1.7 m rozp. trochę mało. Większe modele lepiej latają. No ale to kwestia właściciela.

Swego czasu Adam z Dęblina przymierzał się do budowy makiety zawodniczej, no ale poległ na dokumentacji.

Gdzieś w czeluściach magazynów MLP w Krakowie jest rozłożona Iskierka, o ile dobrze pamiętam. albo jakieś elementy.

Share this post


Link to post
Share on other sites
2 godziny temu, jędrek napisał:

ale oczywiście jak to u nas, problem z rysunkami właściwymi. Rysunki zrobiłem na podstawie dostępnych rysunków oryginału i zdjęć.





Godzinę temu, mecenas napisał:



Swego czasu Adam z Dęblina przymierzał się do budowy makiety zawodniczej, no ale poległ na dokumentacji.



Skąd ja to znam??

Do polskich konstrukcji nie ma nic (nawet tych powojennych), za to do Messerschmitta masz dokumentację fabryczną łącznie z ilością nitów i odcieniem farby.

Share this post


Link to post
Share on other sites
8 godzin temu, kesto napisał:





Skąd ja to znam??

Do polskich konstrukcji nie ma nic (nawet tych powojennych), za to do Messerschmitta masz dokumentację fabryczną łącznie z ilością nitów i odcieniem farby.



Cudze chwalicie... a takze "Stockholm Syndrom".  A bedzie coraz trudniej bo ani Plany Modelarskie ani Modelarz juz nie wychodza, chyba, ze ktos zacznie jakis wirtualny magazyn.



Duzo informacji (ale nie rysunkow) bylo kiedys na tej stronie ale tez upadla!:



https://smil.org.pl



Teraz znalazlem je tutaj:



https://www.google.com/search?rlz=1C1CHZL_enAU754AU754&q=polska+technika+lotnicza+materia%C5%82y+historyczne&tbm=isch&chips=q:polska+technika+lotnicza+materia%C5%82y+historyczne,online_chips:iskierka&usg=AI4_-kTcuqqkAu89uoAs235MQkMHE5O3aw&sa=X&ved=2ahUKEwj_n_nGor3vAhXBxjgGHfqDCjQQgIoDKAB6BAgGEAc&cshid=1616188339099369&biw=1920&bih=937#imgrc=qXJ8uC6CapWQ3M





A Iskierka jest tu:



https://docplayer.pl/8511872-Polska-technika-lotnicza-materialy-historyczne-10-3-2005.html



Na stronie 4 jest opisane krecenie korkociagu, czyli moja stara glowa jeszcze cos pamieta. ?







Share this post


Link to post
Share on other sites
W dniu 19.03.2021 o 12:48, mecenas napisał:

Brawo Jędruś, dobry wybór, tylko czemu taki mały? 1.7 m rozp. trochę mało. Większe modele lepiej latają. No ale to kwestia właściciela.

Swego czasu Adam z Dęblina przymierzał się do budowy makiety zawodniczej, no ale poległ na dokumentacji.

Gdzieś w czeluściach magazynów MLP w Krakowie jest rozłożona Iskierka, o ile dobrze pamiętam. albo jakieś elementy.

No cóż , nie bardzo jest gdzie robić większego. Co do dokumentacji, to faktycznie jest problem z Iskierką. Mam część zeskanowanych rysunków z projektu wstępnego oryginału i przypuszczam że Adam z Dęblina też je ma (chyba to samo źródło?) , a także kilkanaście zdjęć ( nigdzie nie publikowanych) samolotu , który latał w Dęblinie. Fotki robione były właśnie pod makietę Iskierki.



W dniu 19.03.2021 o 22:33, Andrzej Klos napisał:



Cudze chwalicie... a takze "Stockholm Syndrom".  A bedzie coraz trudniej bo ani Plany Modelarskie ani Modelarz juz nie wychodza, chyba, ze ktos zacznie jakis wirtualny magazyn.



Duzo informacji (ale nie rysunkow) bylo kiedys na tej stronie ale tez upadla!:



https://smil.org.pl



Teraz znalazlem je tutaj:



https://www.google.com/search?rlz=1C1CHZL_enAU754AU754&q=polska+technika+lotnicza+materiały+historyczne&tbm=isch&chips=q:polska+technika+lotnicza+materiały+historyczne,online_chips:iskierka&usg=AI4_-kTcuqqkAu89uoAs235MQkMHE5O3aw&sa=X&ved=2ahUKEwj_n_nGor3vAhXBxjgGHfqDCjQQgIoDKAB6BAgGEAc&cshid=1616188339099369&biw=1920&bih=937#imgrc=qXJ8uC6CapWQ3M





A Iskierka jest tu:



https://docplayer.pl/8511872-Polska-technika-lotnicza-materialy-historyczne-10-3-2005.html



Na stronie 4 jest opisane krecenie korkociagu, czyli moja stara glowa jeszcze cos pamieta. ?







Imienniku, mam chyba wszystkie dostępne ogólnie materiały dotyczące Iskierki, ale dzięki za chęć pomocy??.

Share this post


Link to post
Share on other sites

Witam

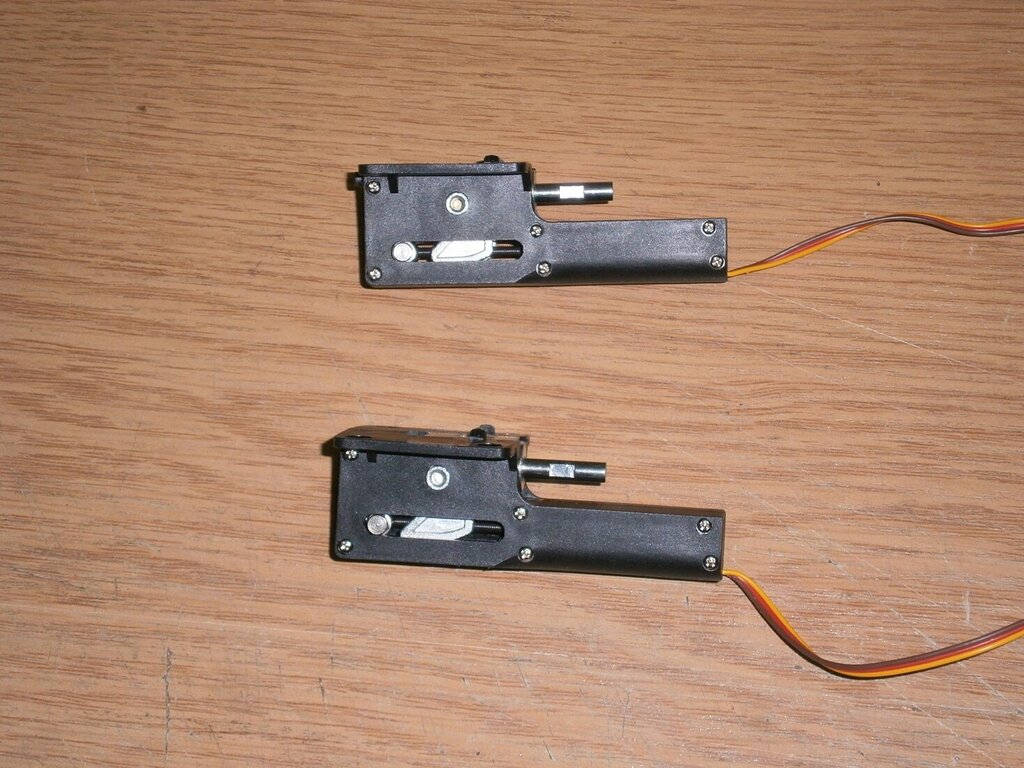

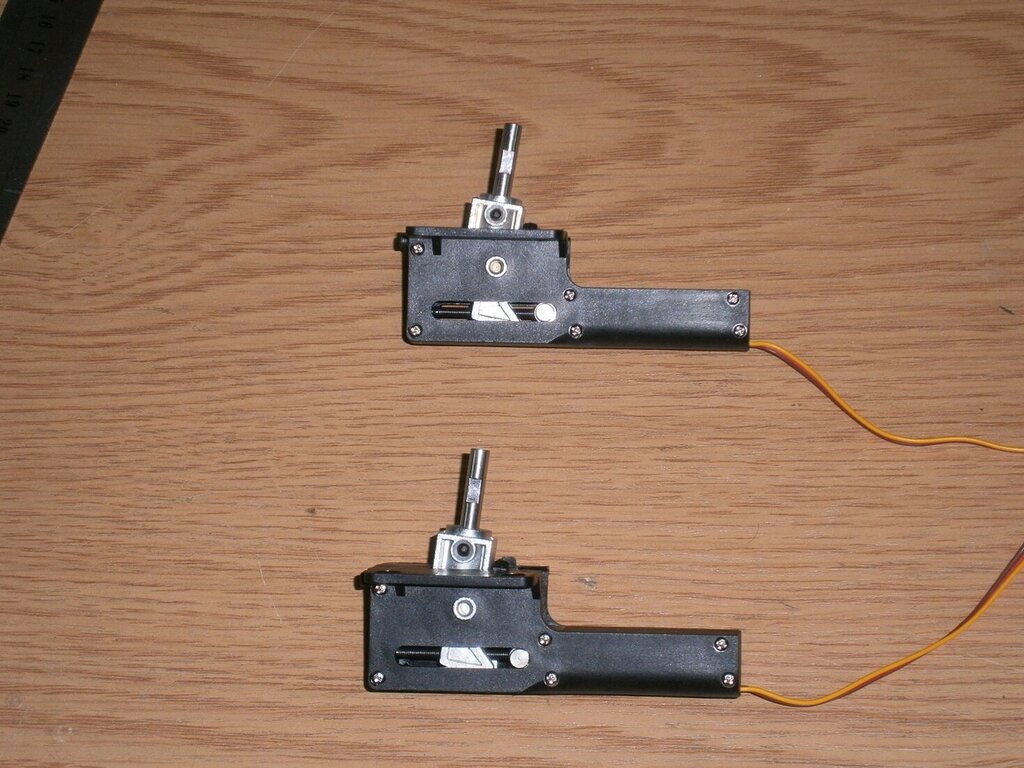

Iskierka ma duży wznios płatów, 7 stopni na stronę. Oś goleni podwozia głównego jest prostopadła do powierzchni ziemi. Wciągniki podwozia, które zamierzam zastosować otwierają się do 90 stopni. Musiałem więc przerobić otwieranie do kąta 83 stopni i tak zrobiłem?. Przeróbka jednego trwała około 15minut. Trzeba było podszlifować "kostkę" do której jest mocowana goleń i dorobić ograniczniki ( u mnie 2 śrubki 2mm).

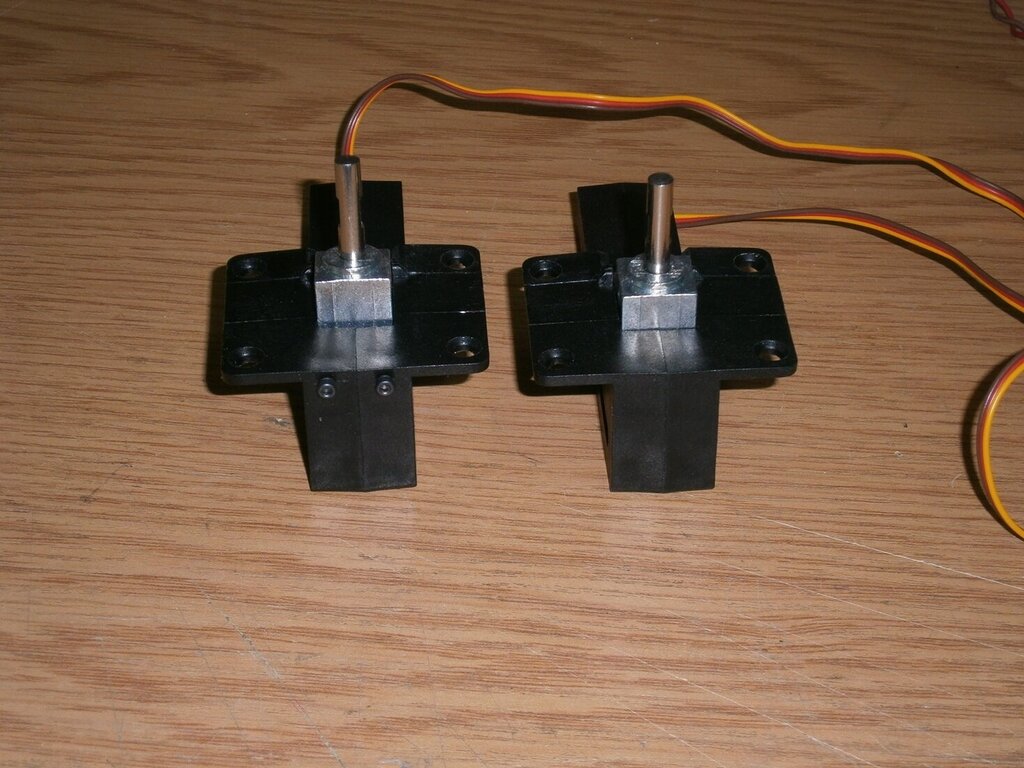

pozycja zamknięta

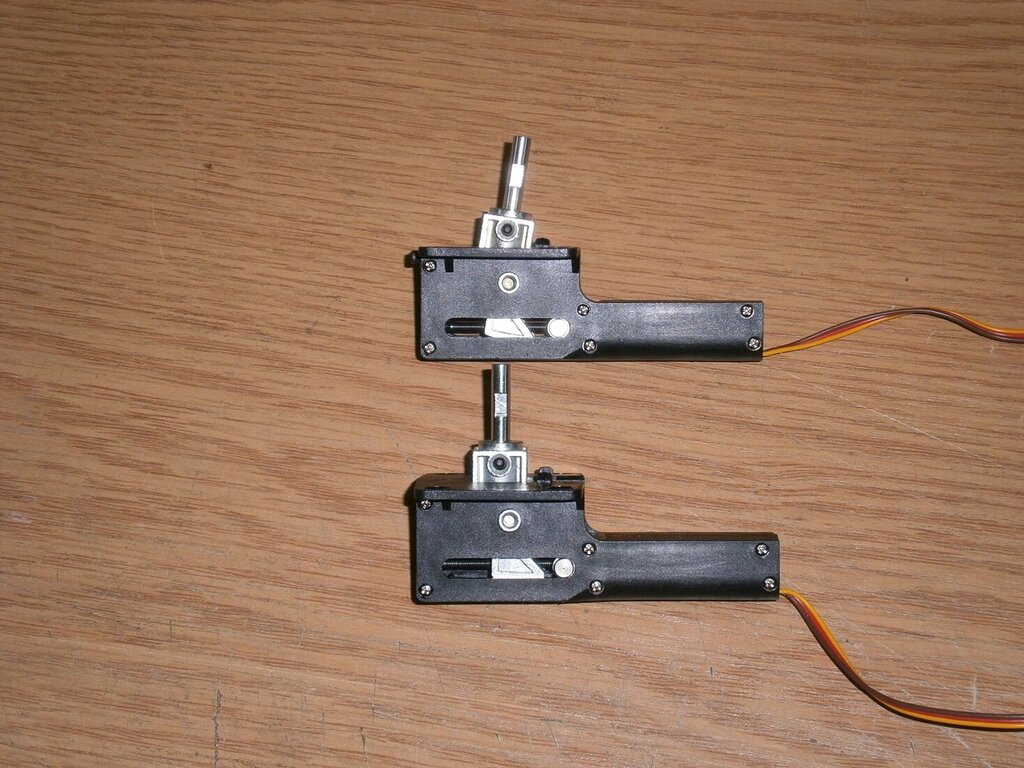

pozycja otwarta, górny po przeróbce




po lewej śrubki jako ograniczniki




oba po przeróbce w pozycji otwartej


  • Upvote 2
  • Dzięki 2

Share this post


Link to post
Share on other sites

No i obyło się bez frezarki.  Brawo!



Share this post


Link to post
Share on other sites
W dniu 25.03.2021 o 09:11, Tom napisał:

No i obyło się bez frezarki.  Brawo!

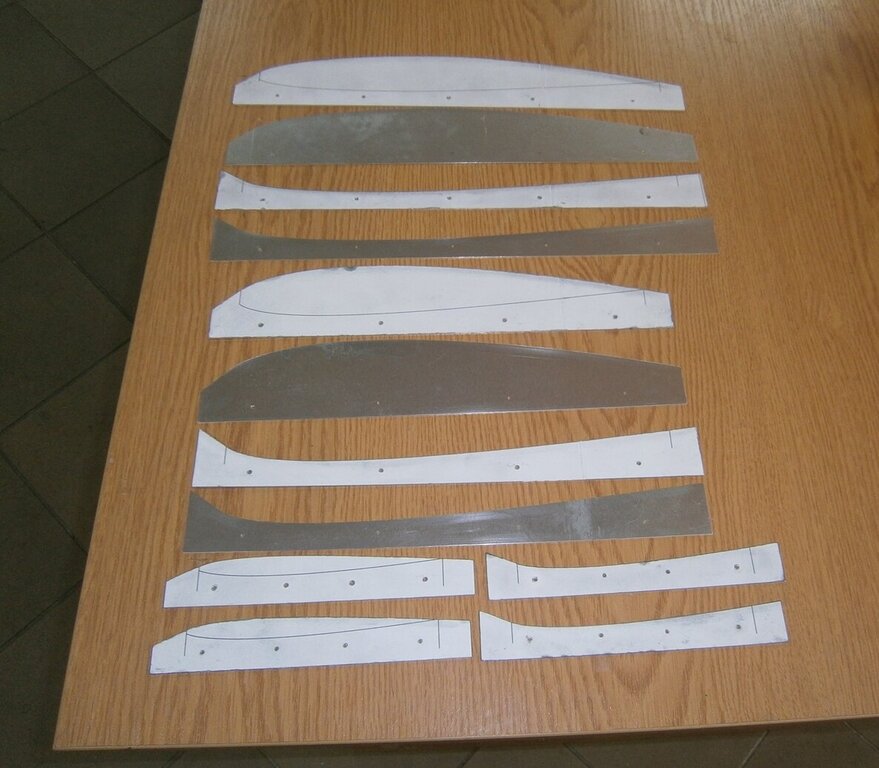

Plan był taki, żeby dorobić nowe, ale udało się przerobić i jest OK. Trochę cięcia i szablony do wycinania ze styropianu gotowe.




Share this post


Link to post
Share on other sites

To kiedy tniemy kridelka ? Maszynka w naszej piwnicy czeka, ostatnio Herkowi wypaliłem kopyto do Extry.

Share this post


Link to post
Share on other sites

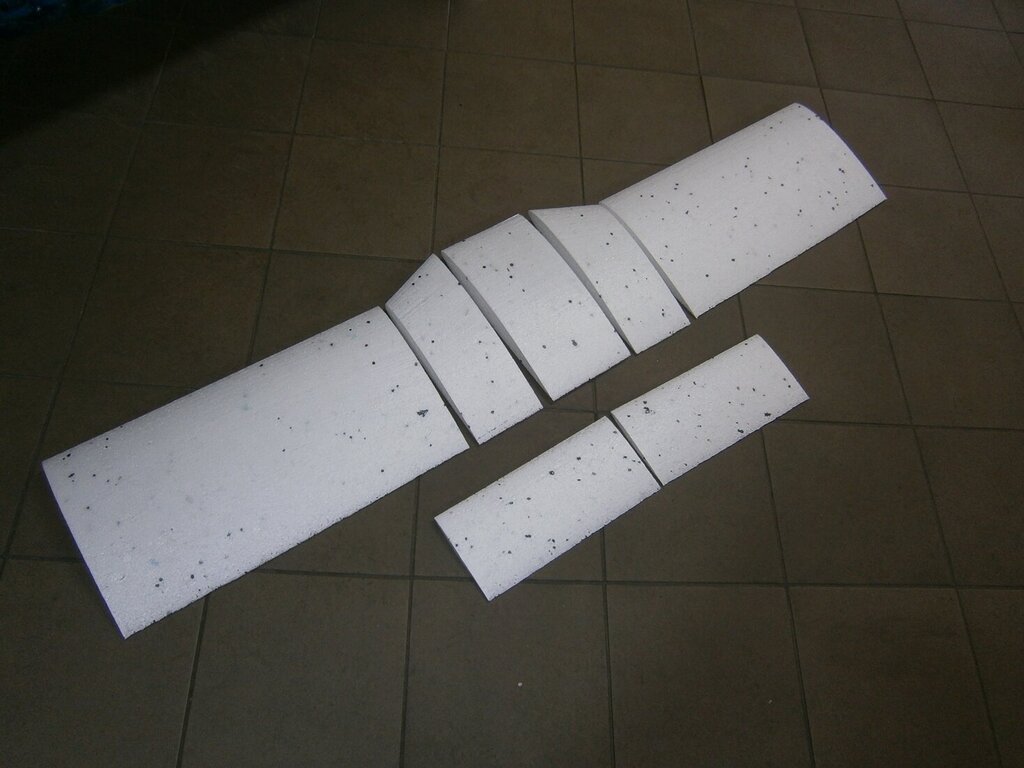

Rdzenie wycięte?, można będzie dalej robić.




  • Upvote 3

Share this post


Link to post
Share on other sites

A czemu ten styropian taki spleśniały ?

Share this post


Link to post
Share on other sites
3 godziny temu, Tom napisał:

styropian taki spleśniały

bo to styro roquefort papilion  z zieloną pleśnią?

Share this post


Link to post
Share on other sites
W dniu 2.04.2021 o 11:40, Tom napisał:

A czemu ten styropian taki spleśniały ?

Trochę długo leżał w garażu?. Produkcji ciąg dalszy

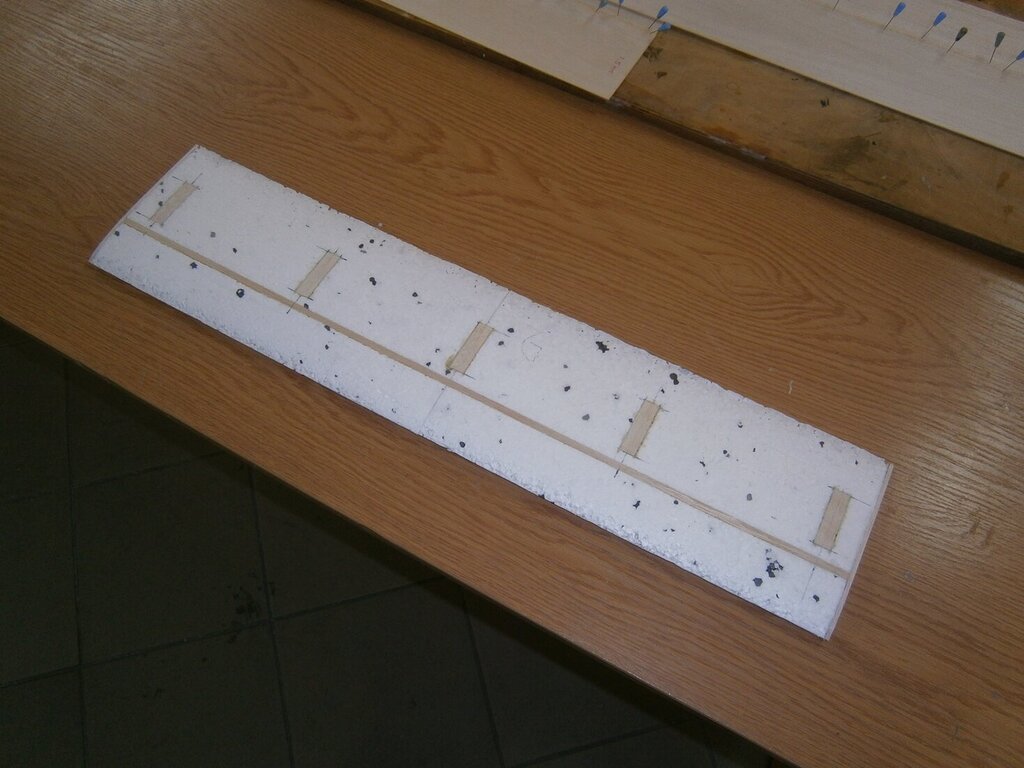

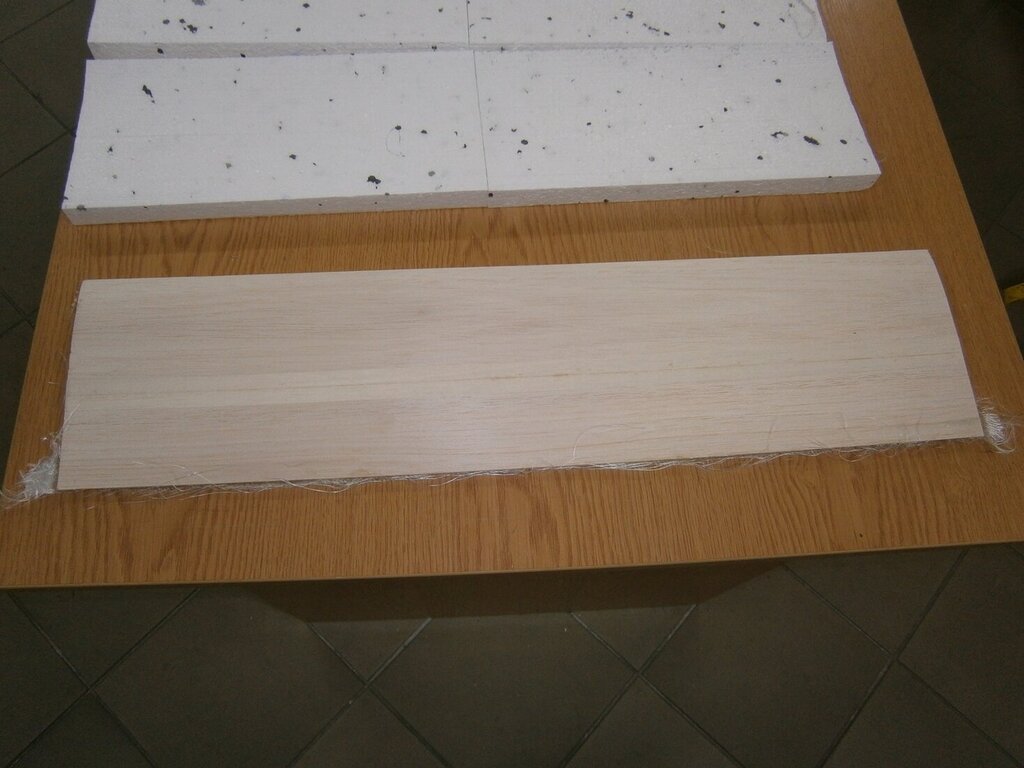

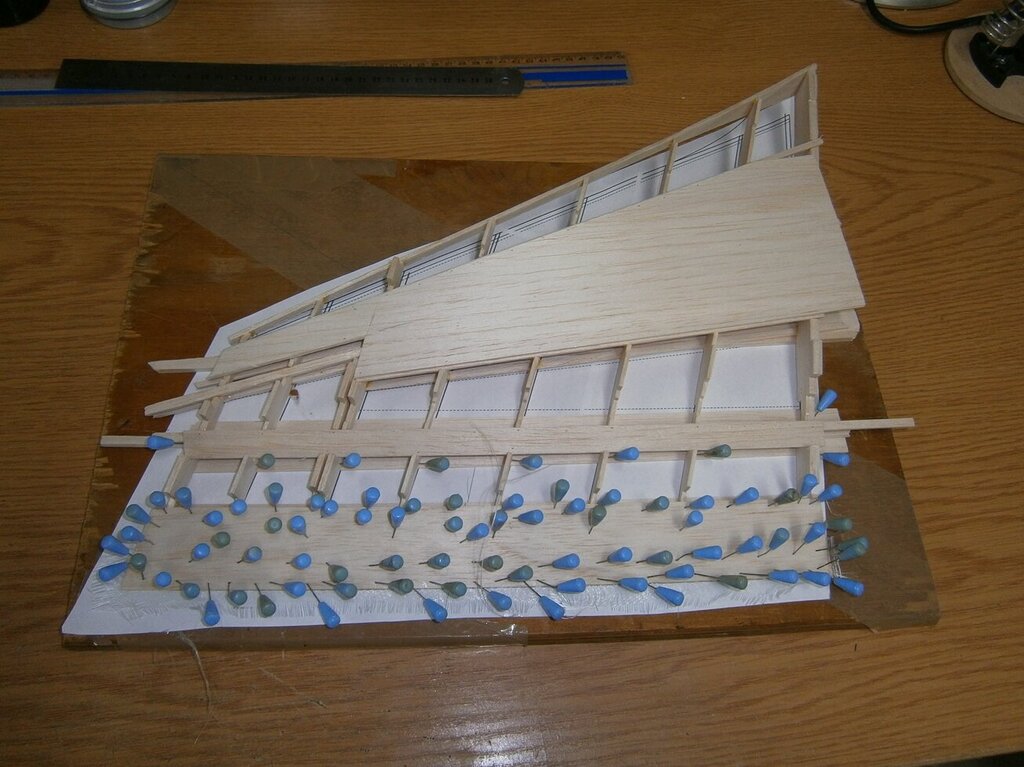

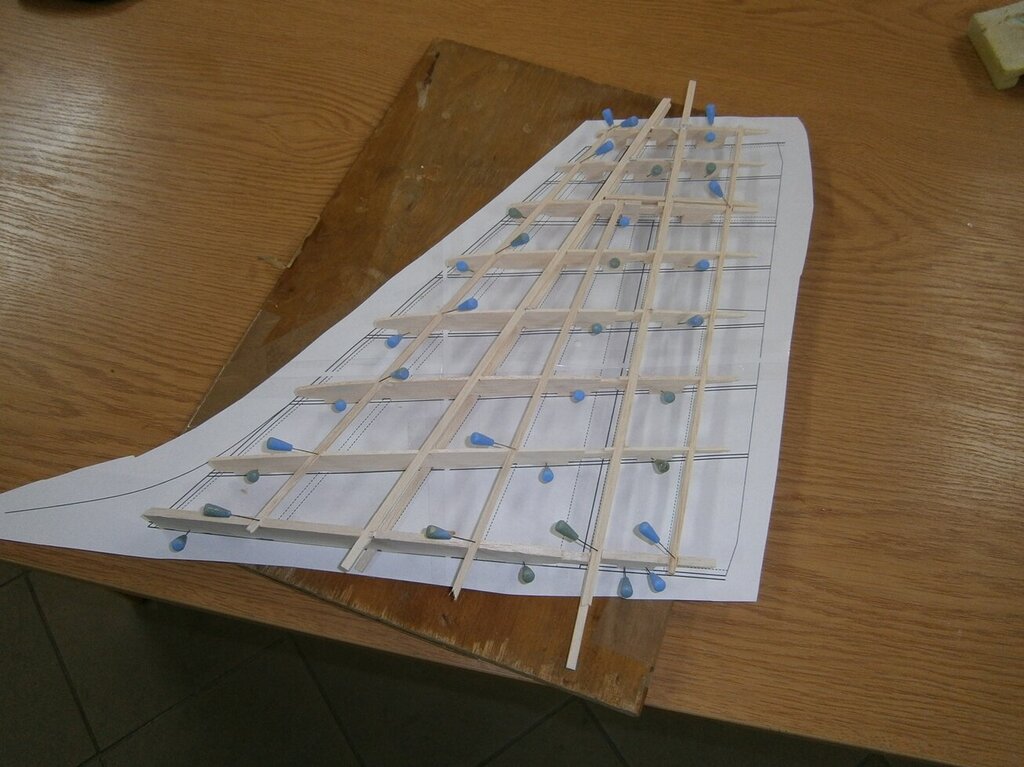

poziomy z wklejonymi klockami pod zawiasy, okleja się w tej chwili balsą

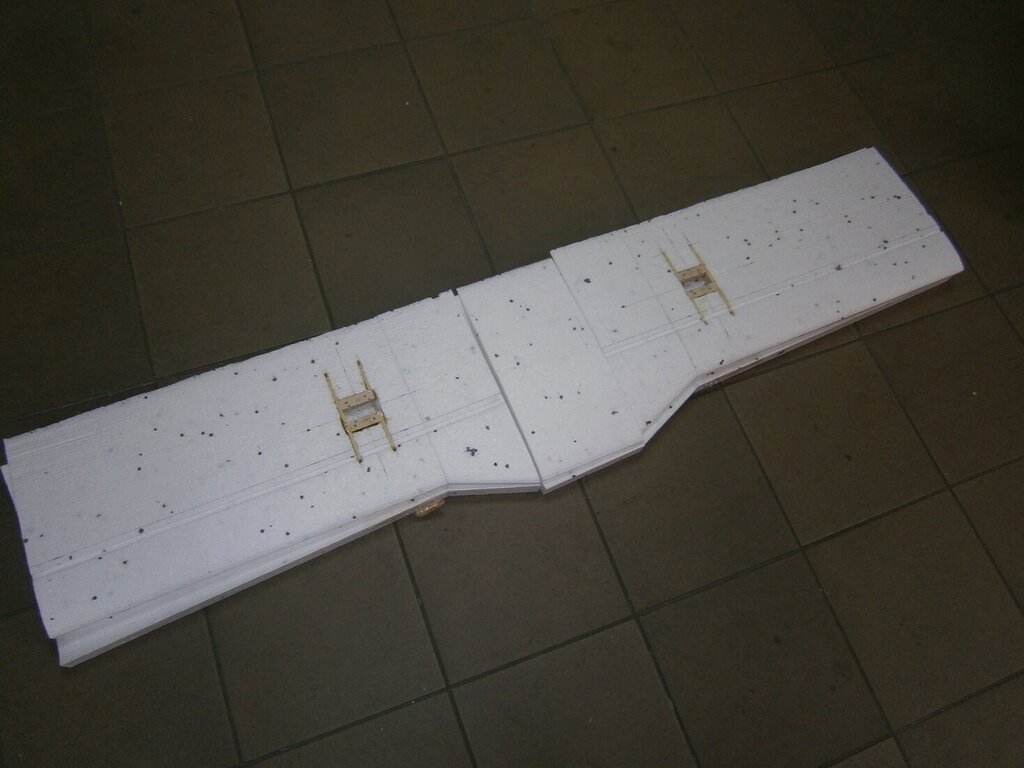

wklejone mocowania wciągników podwozia, jeszcze bez dźwigarów.


Share this post


Link to post
Share on other sites

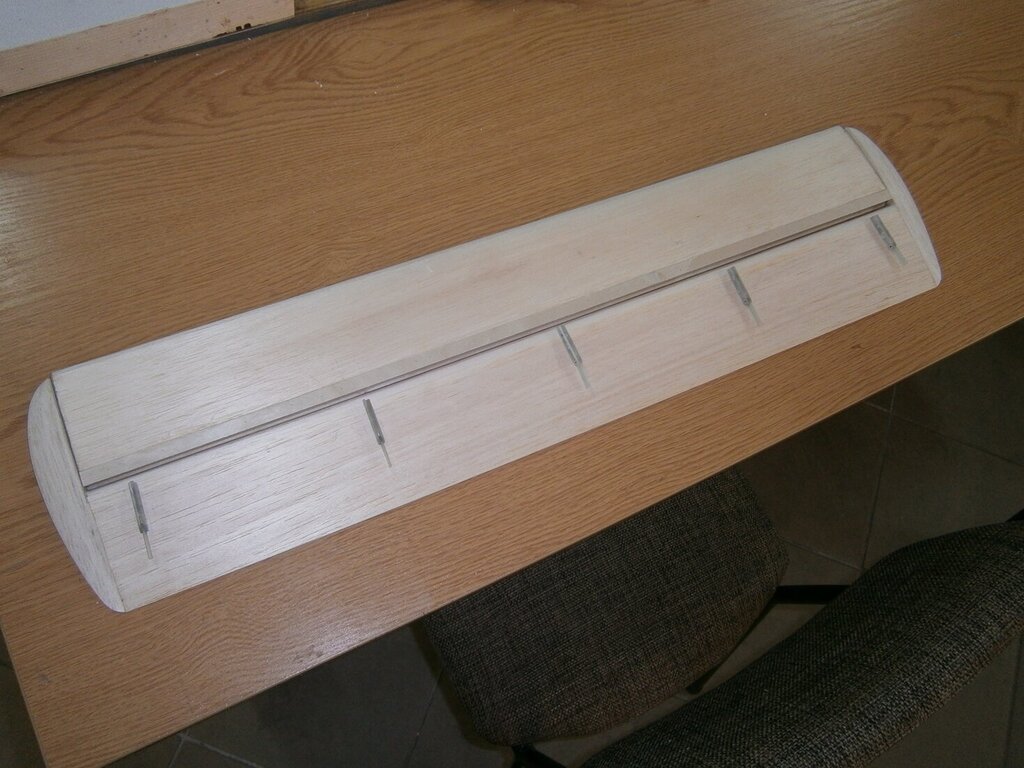

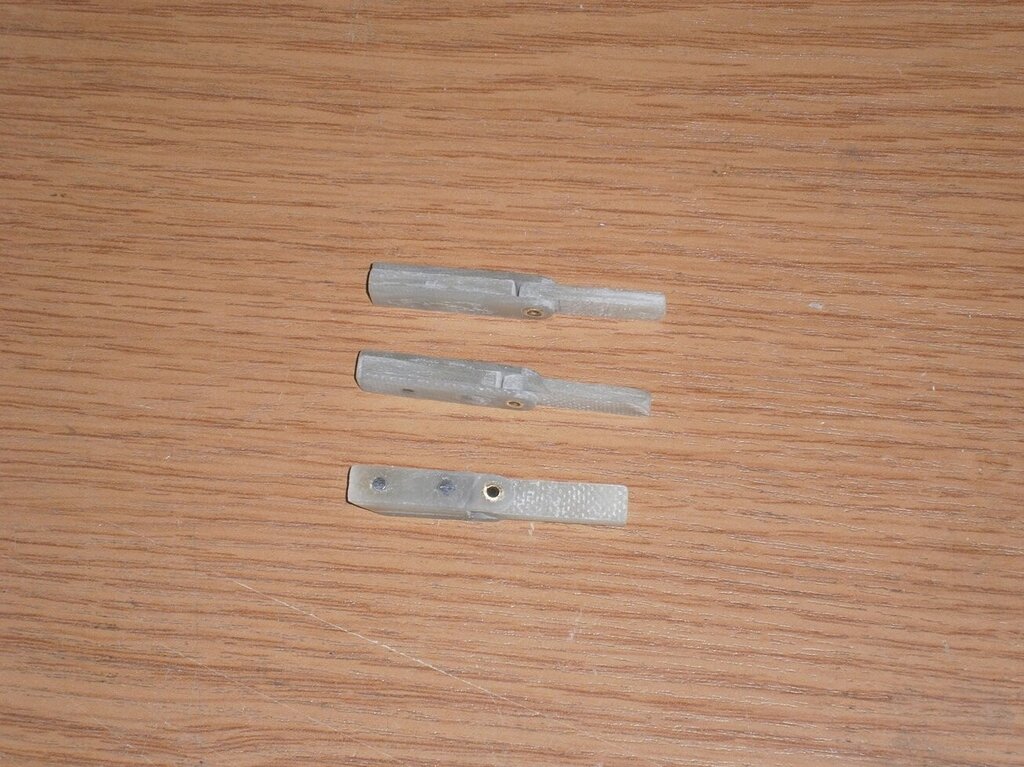

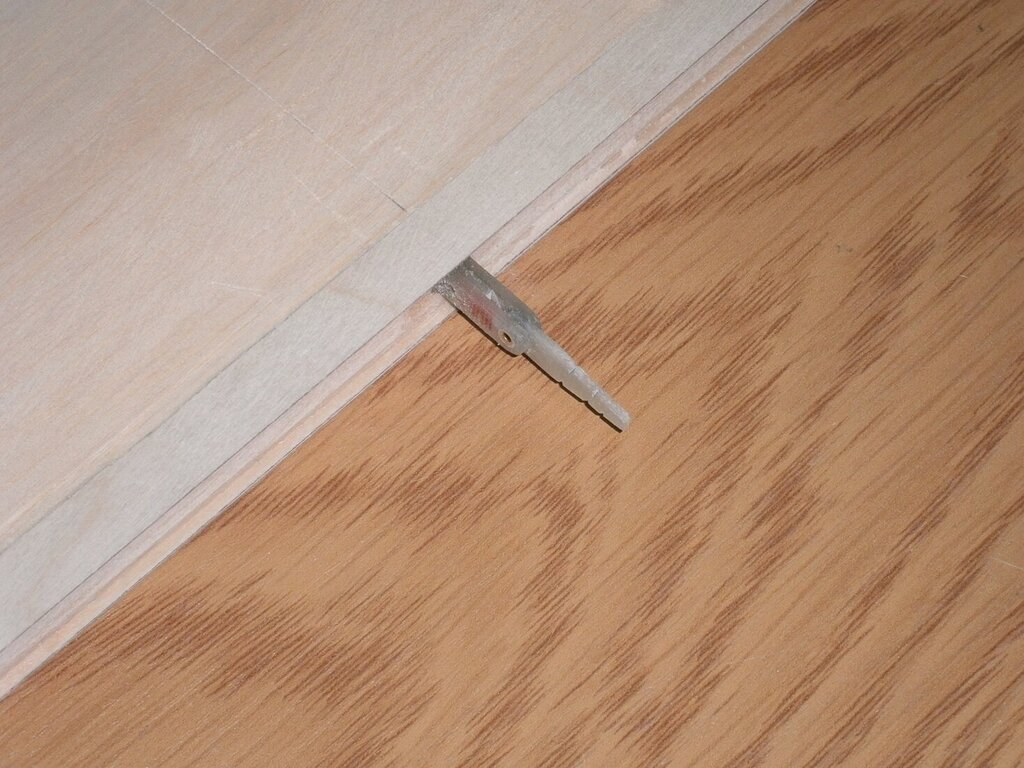

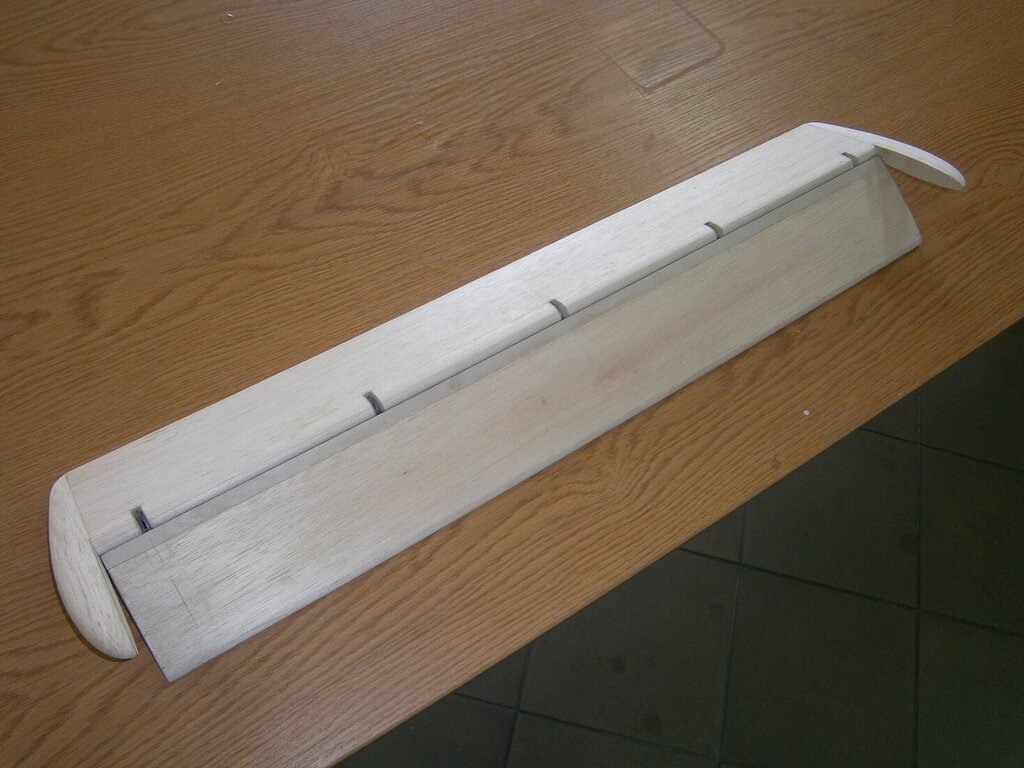

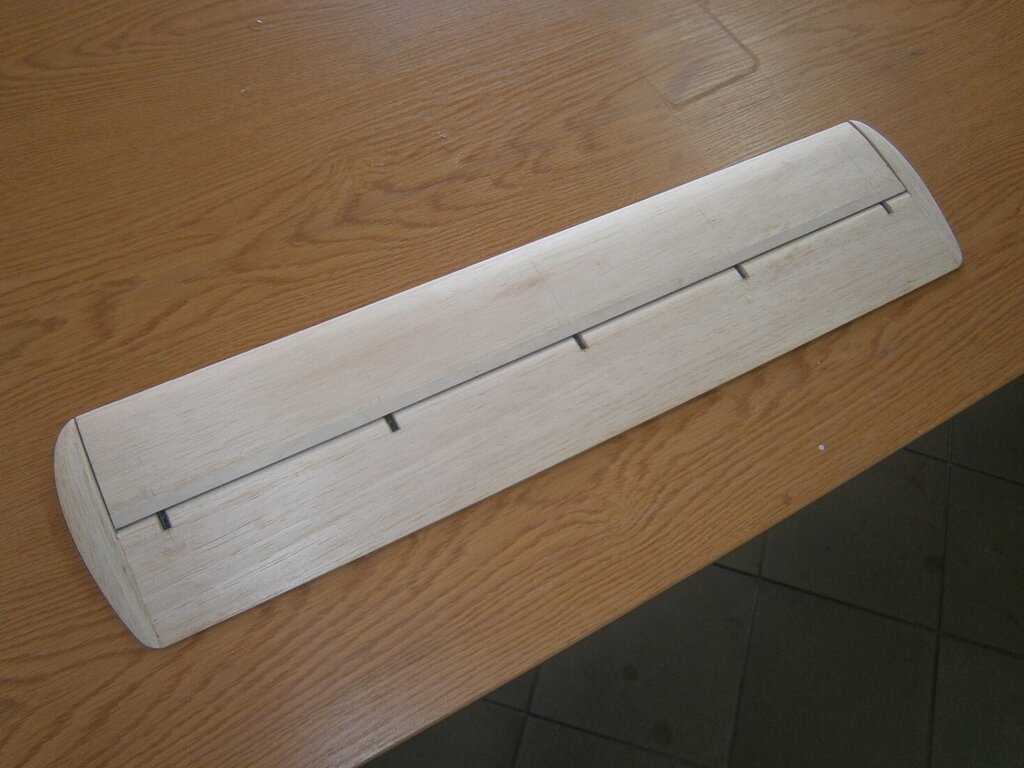

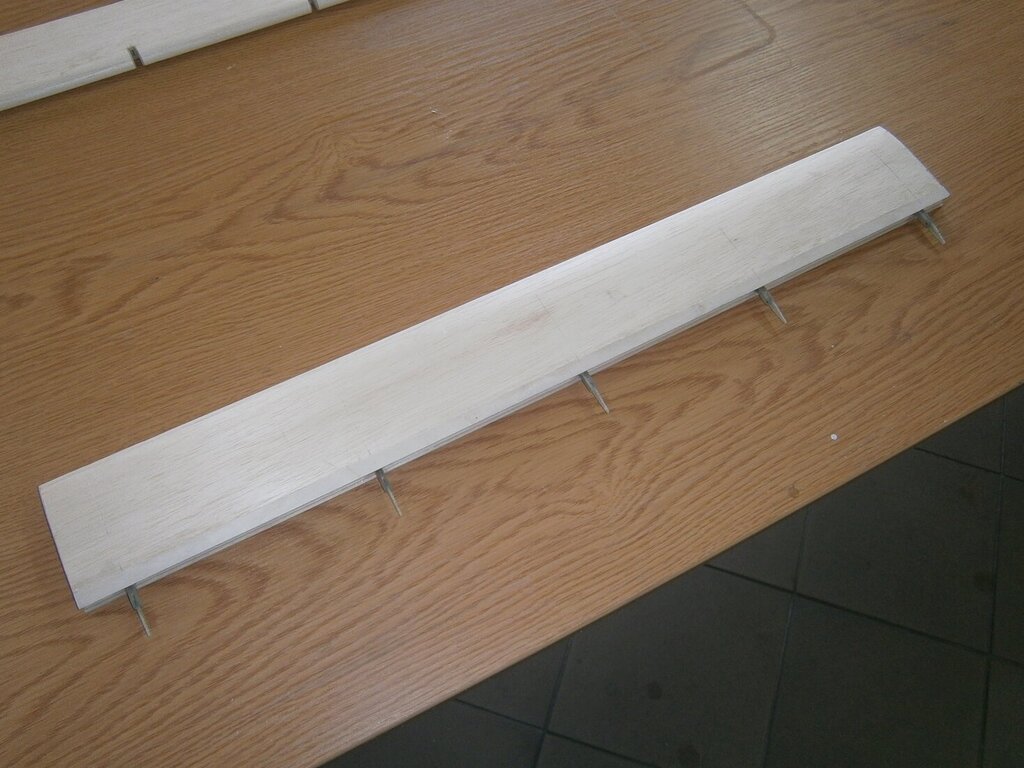

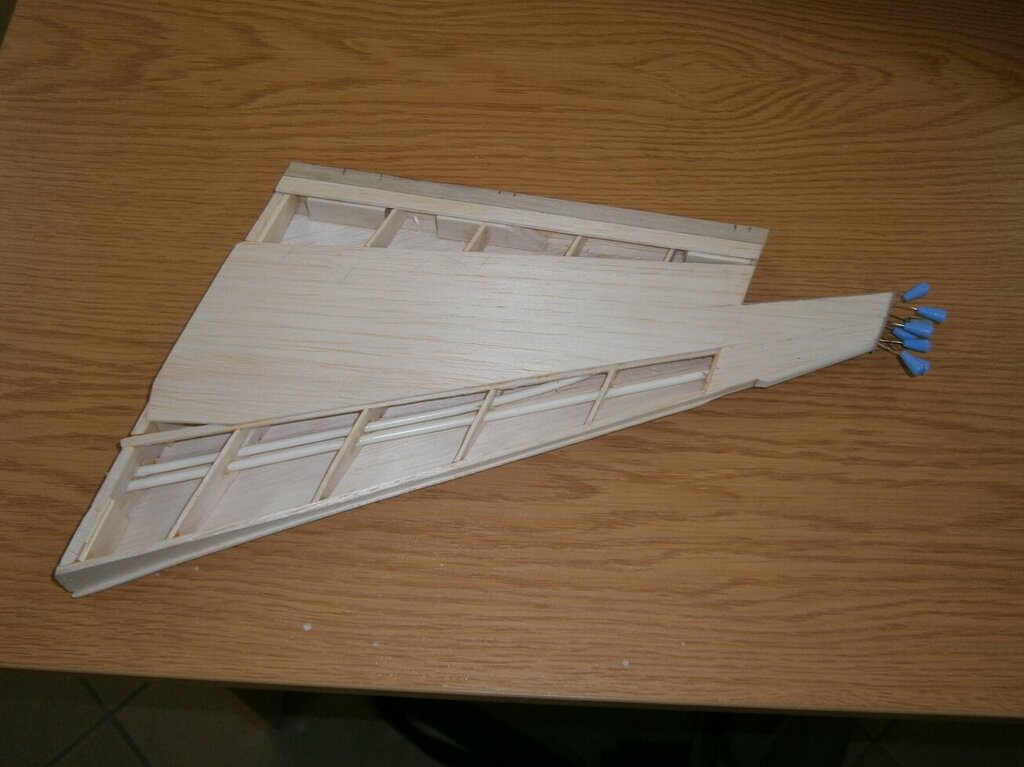

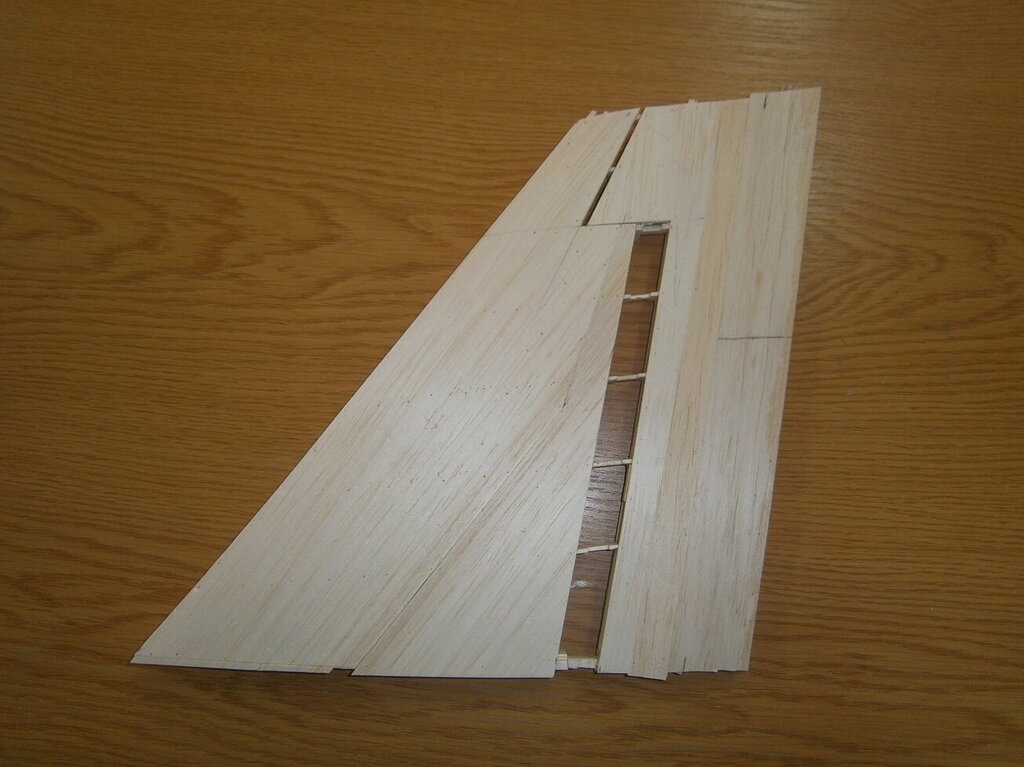

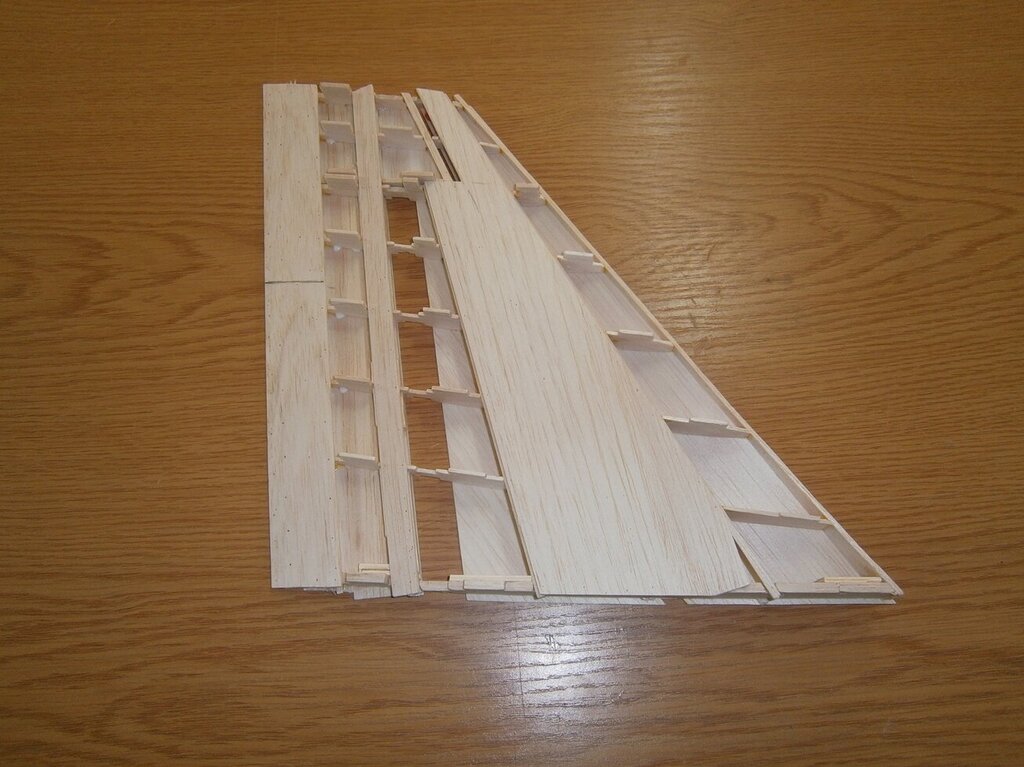

Statecznik poziomy oklejony, odcięty ster wysokości, podoklejane końcówki i krawędzie i zawiasy z laminatu.







  • Upvote 2

Share this post


Link to post
Share on other sites
42 minuty temu, jędrek napisał:

Poziomy "ozawiasowany"?



Zawiasy zrobione własnoręcznie?

Share this post


Link to post
Share on other sites
