PZL 23 Karaś w skali 1:12 - drukowany

[japim]

Cześć wszystkim.



Historia drukowanego Karasia jest baaardzo długa. Trwała prawie 4 lata z różnymi epizodami. Udało się model zaprojektować i ulotnić.

Skala oczywiście prawilna - czyli 1:12.

Rozpiętość 1.2m

Powierzchnia 22 dm2

Masa wydrukowanego plastiku PETG to 850g. Po pomalowaniu i wyposażeniu do lotu wyszło 1580g + 45g ołowiu na nosie - czyli 1625g.



Model przeznaczony jest na silnik o mocy minimum 500W (22A przy zasilaniu 25V - 6s) na śmigle 10x6.

Pakiet to 6s LiIon VTC5a 2500

Silnik RacerStar BR4108 600kV



6 serw: ster wysokości, ster kierunku, klapy x2, lotki x2

Regulator 40A VGood 6s

Odbiornik 5 (z kablami Y) lub 7 - każda funkcja sterowana oddzielnie).

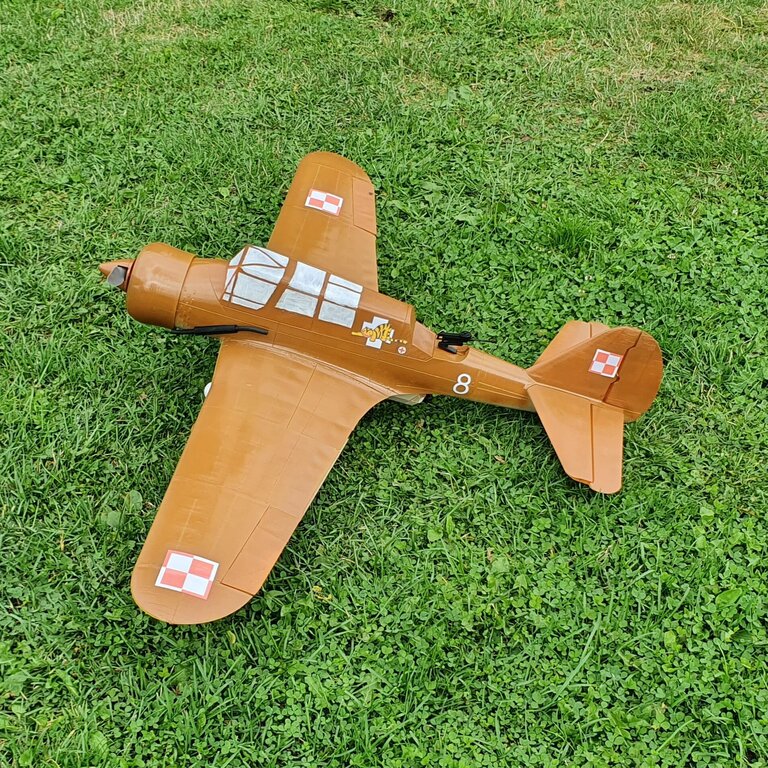

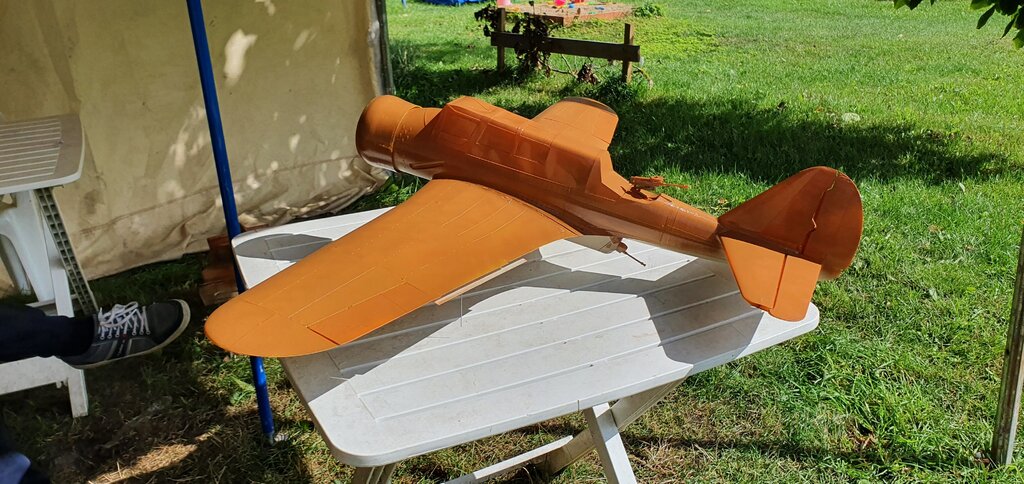

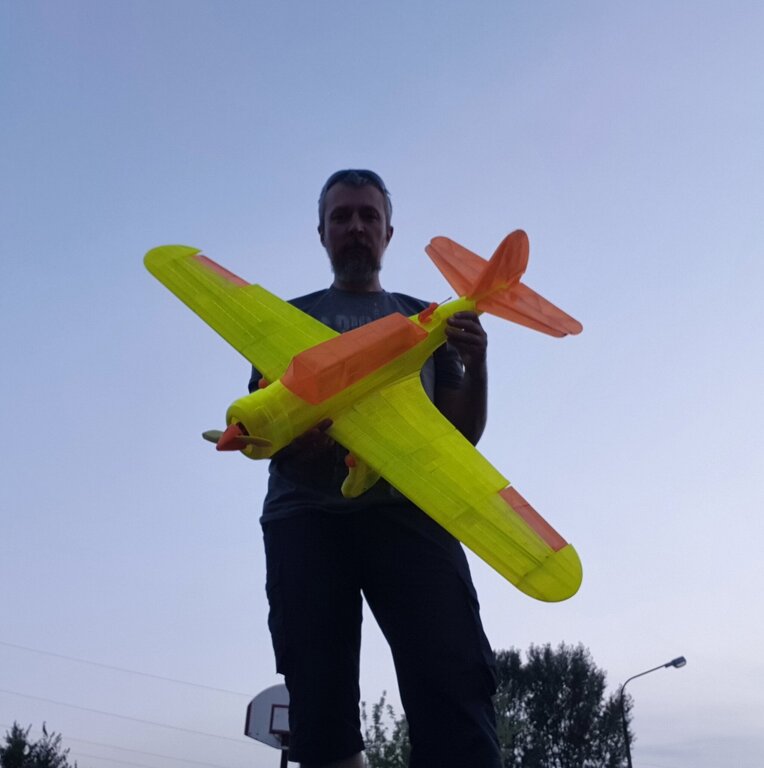

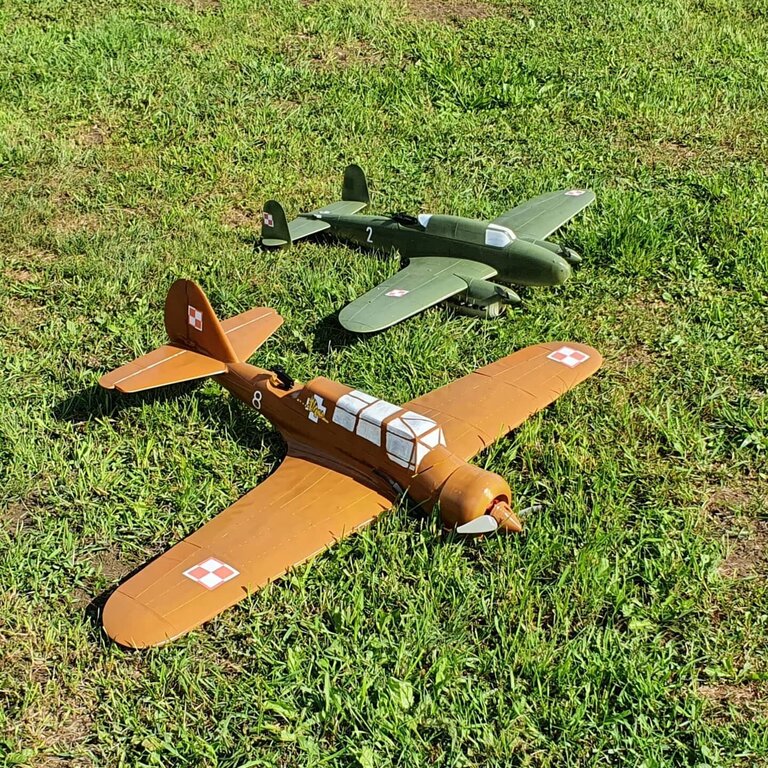

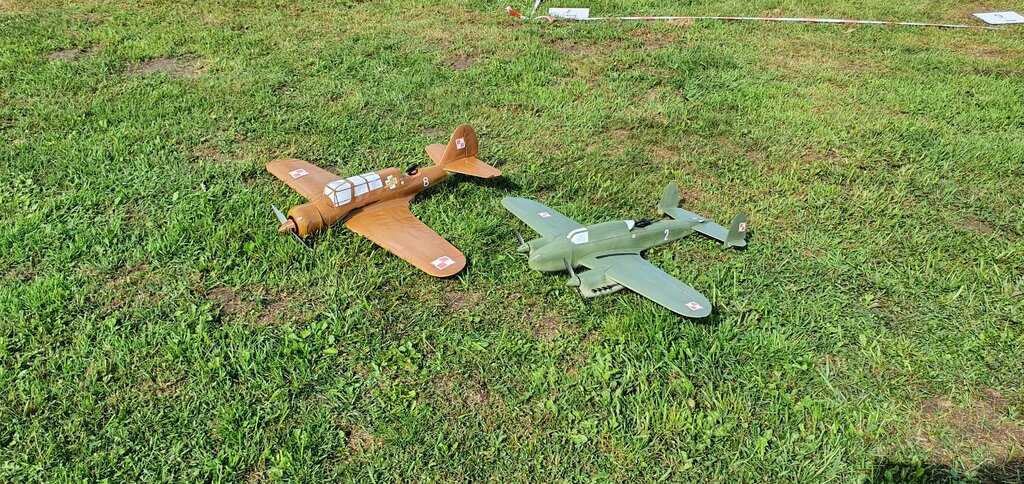

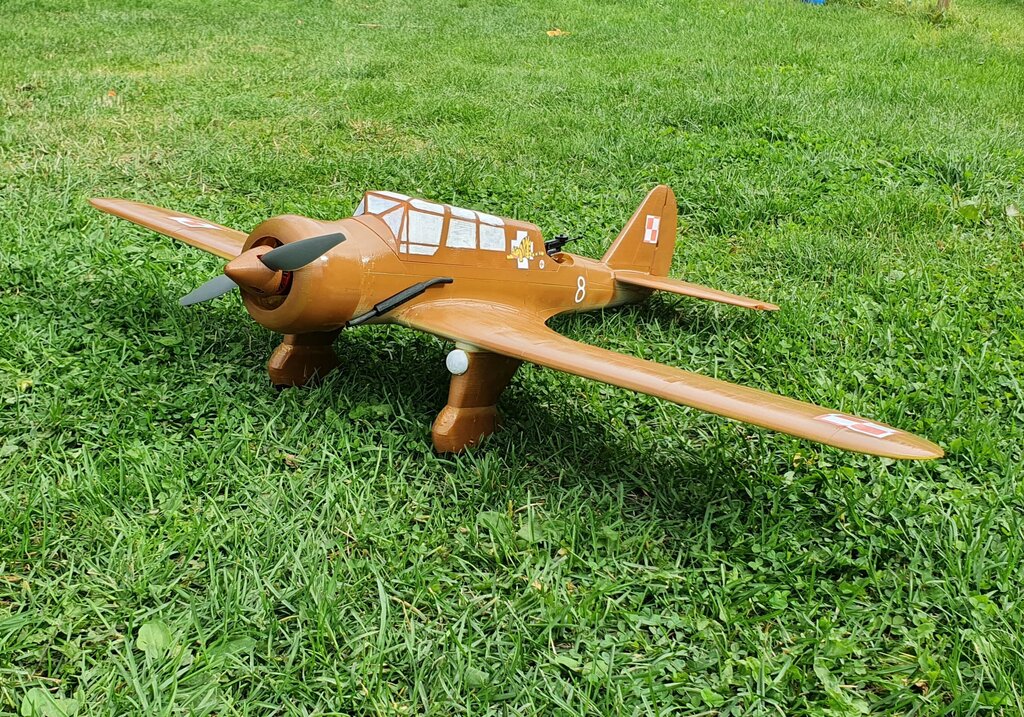

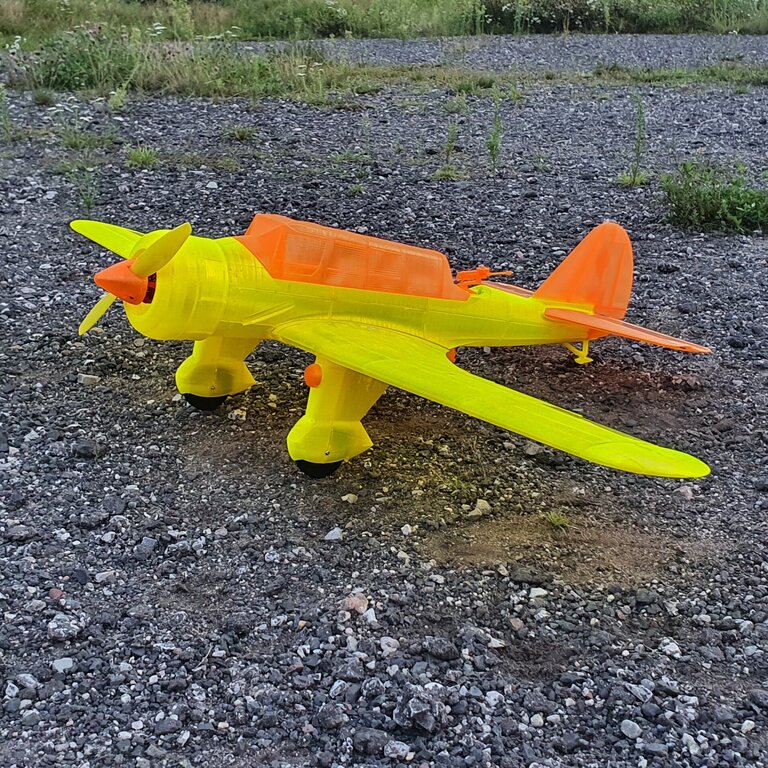

A zdjęcia z budowy wyglądają tak (moja wersja, którą udało mi się wydrukować i oblatać w czasie urlopu).





No i oblot:





[Marek_Spy]

I będzie kolekcja .... super model

[Andrzej Klos]

Bardzo ladne.  Jakie dales profile?

[japim]

26 minut temu, Andrzej Klos napisał:

Bardzo ladne.  Jakie dales profile?



Zwykłe NACA 2412, a na usterzenie NACA0007

[Marek_Spy]

Pomarudzę a wersja z oszklona kabiną ? Może  podwozie wzmocnij węglem ?

[japim]

9 minut temu, Marek_Spy napisał:

Pomarudzę a wersja z oszklona kabiną ? Może  podwozie wzmocnij węglem ?



Technologia druku i oszklona kabina trochę się kłócą - nie ma 100% przezroczystego filamentu. Jest to do zrobienia - ale we własnym zakresie modelarza. Paweł robił taką kabinkę w Ki61 - ale wycinał wydruk i wklejał w to miejsce arkusz przezroczystej folii.



Podwozie w oryginale miało mieć stalowe druty - ale poszedłem na łatwiznę i myśłałem, że w 100% drukowane będzie OK. Niemniej pomysł ze wzmocnieniem węglem też mi się podoba. Dodam kanały i zobaczę jak wyjdzie.

[Marek_Spy]

Nie wszystko drukowane, myślałem o ażurowym druku i jakieś tworzywo przeźroczyste jako ''szyba'' To się dziwie ze nie dałeś prętów stalowych czy rurki węglowej bo druk nie jest tak wytrzymały.

[Hammer72]



Oblot.

[japim]

Super filmik. Oglada sie bardzo fajnie. Kiedy malowanie?

[Hammer72]

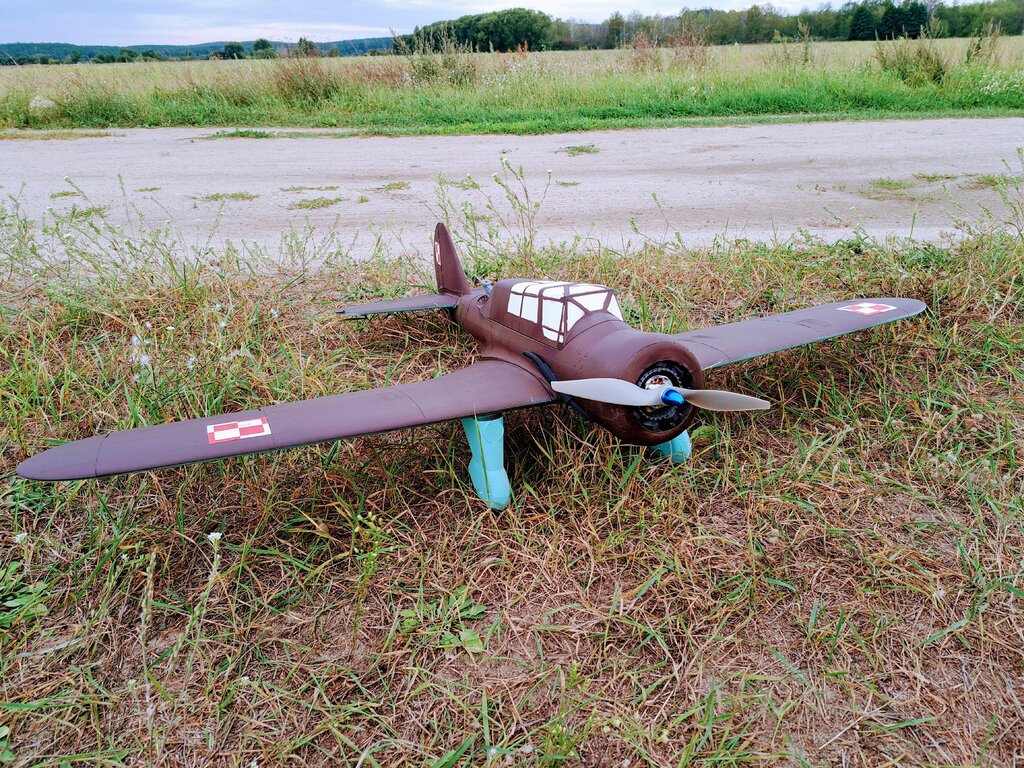

Już pomalowany. ?20230825_182748.heic



Polecam filmik.

https://youtu.be/XUNyeto9-bE?si=UDybw5Y3GLs5j-wj

[Marek_Spy]

Super, film tez obejrzałem
