Scrubby Carbon Cub 1200 drukowany rc3Dprint

[mefisto.boogie]

Cześć,



Zacząłem proces druku górnopłata stylizowanego na Scrappiego Mike'a Pateya. Model jest zakupiony od rc3Dprint i drukuję go z ePla-LW. Na ten moment idzie to bez większych problemów.

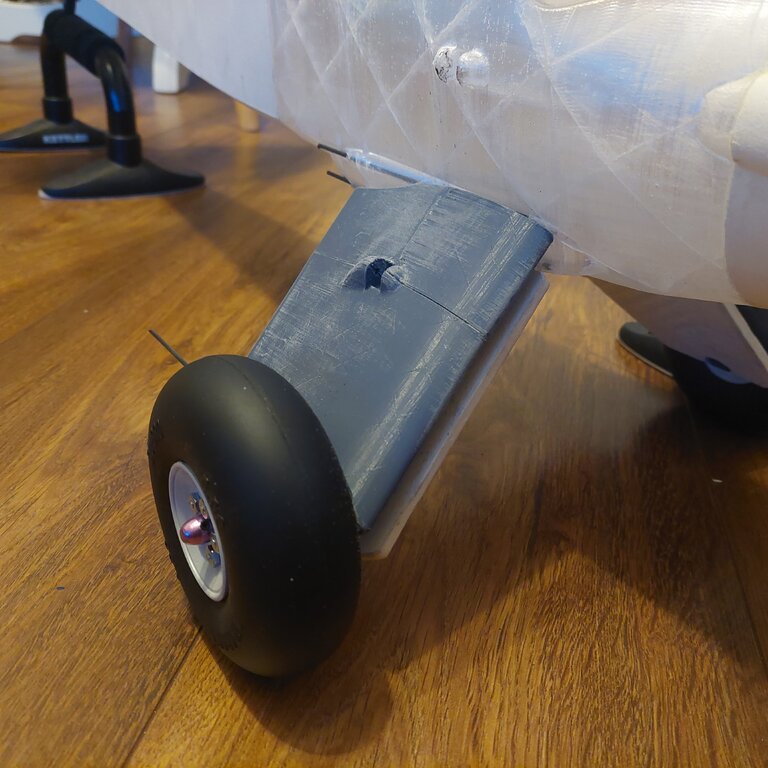

Model będzie posadzony na pompowanych kołach Du-bro 101mm a do tego amortyzatory na zawieszeniu.

Silnik użyję 2836 1500kv na 3s 2650.







Trochę rzeczy już mam, część leci z Polski i HobbyKingu.

To taka budowa bez spiny na czas.

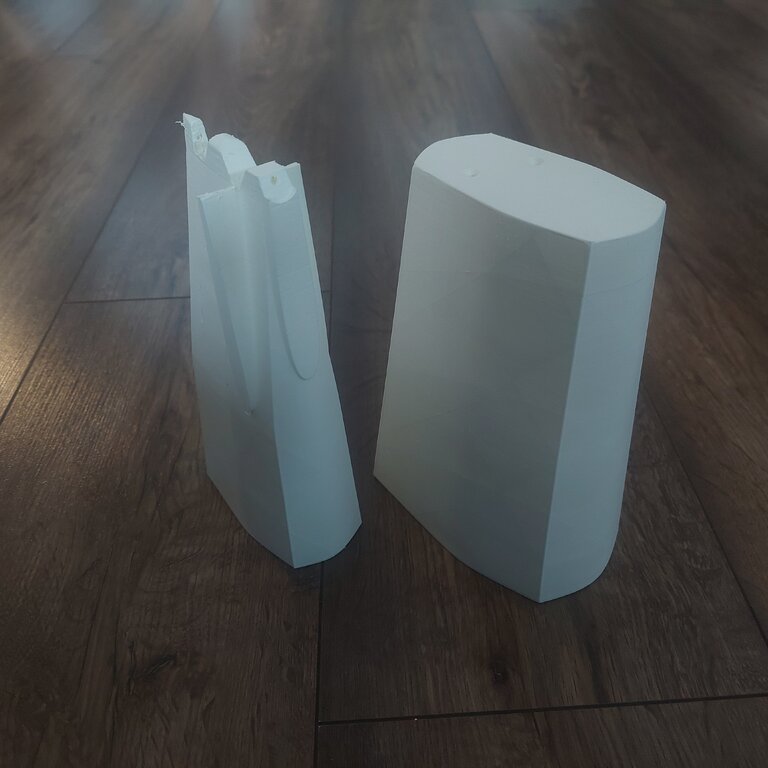

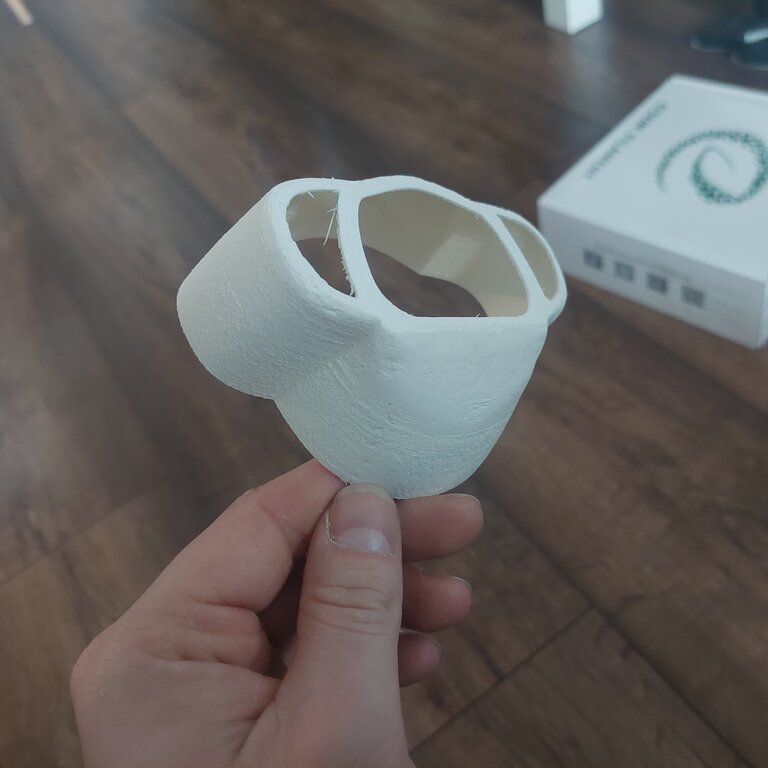

Do dopieszczenia i sklejenia mam prawy link zawieszenia oraz do wygładzenia owiewkę przednią.



Niestety nie ma praktycznie żadnych info o tym modelu i budowie.

Sam projektant nie miał nawet oblotu więc szykuje się ciekawy temat

[Amadeusz_Modelarz]

Będziesz końcowo model oklejał lub malował?

Jaka jest zakładana masa do lotu?

Moje wydruki zazwyczaj wychodzą dość ciężkie więc zastanawiam się, czy nie będzie to latająca cegła.

Jednak pianka lub balsa i skleja jest lżejsza.



[mefisto.boogie]

Będę go malował. Pomysł jakiś już na to mam ale poczekam aż stanie cała bryła na kołach.



W teorii waży 1450g dla 4s ale zobaczymy ile mi wyjdzie przy 3s i moich podzespołach.

[mefisto.boogie]

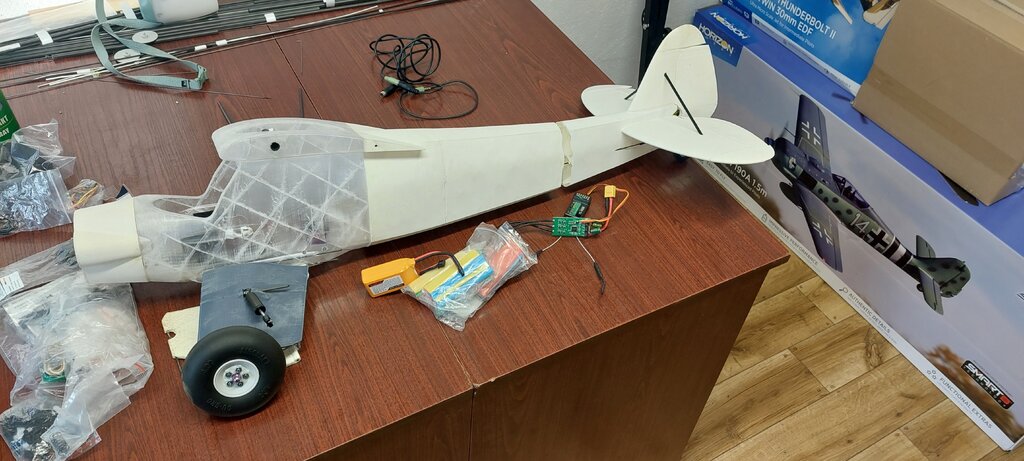

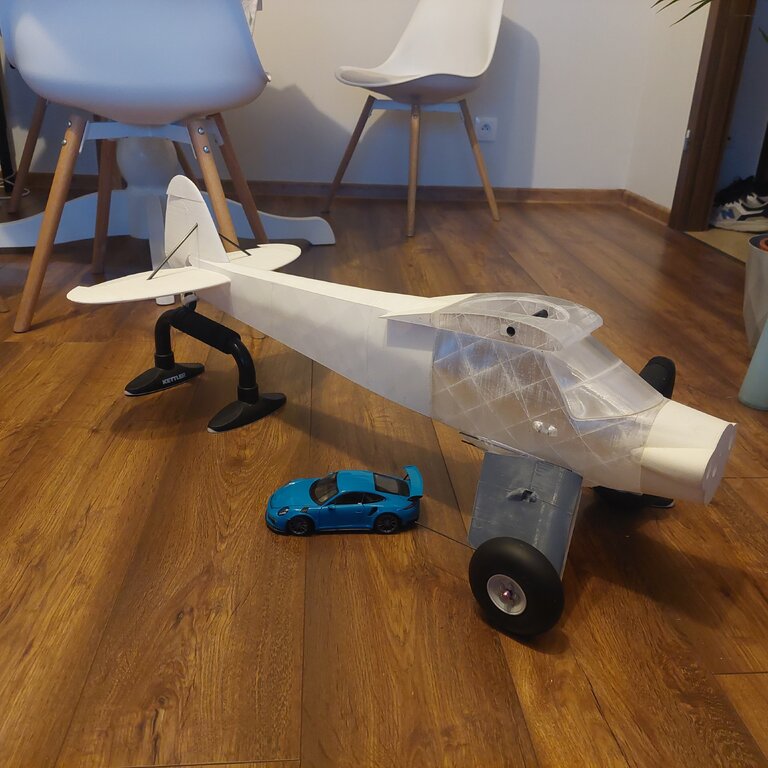

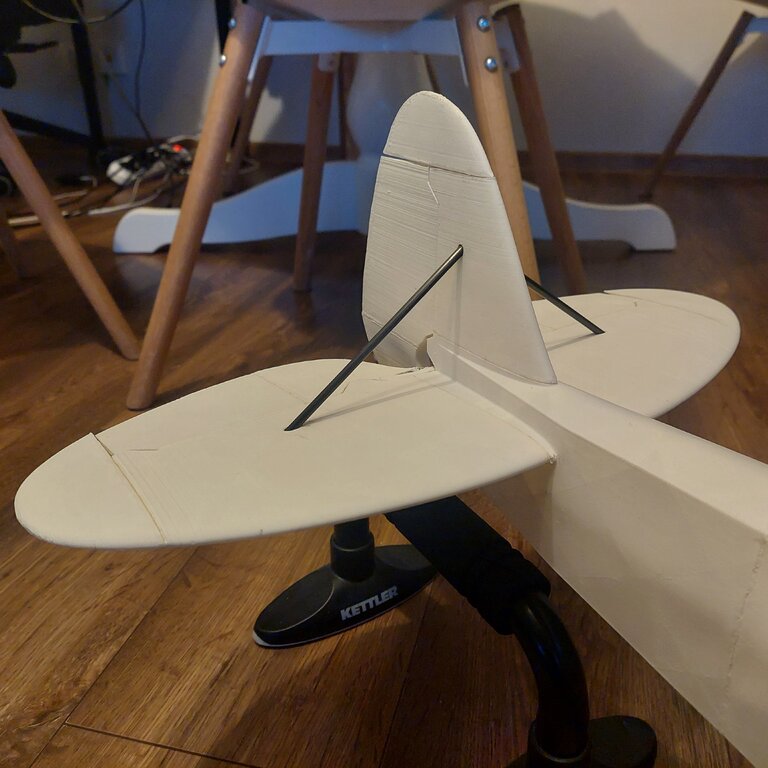

Kadłub już zbudowany.

Za dwa tygodnie będę mieć amortyzatory u siebie.

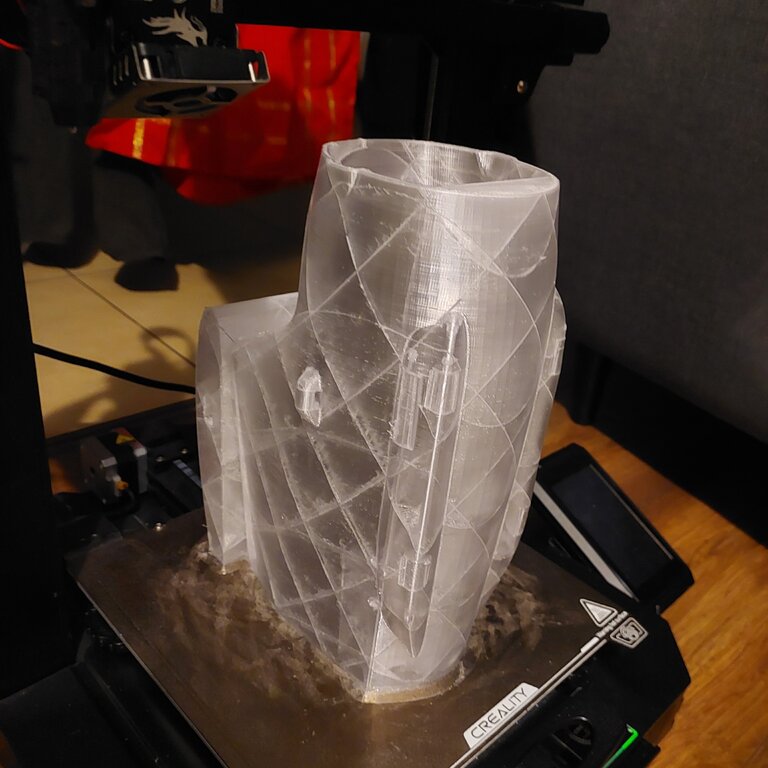

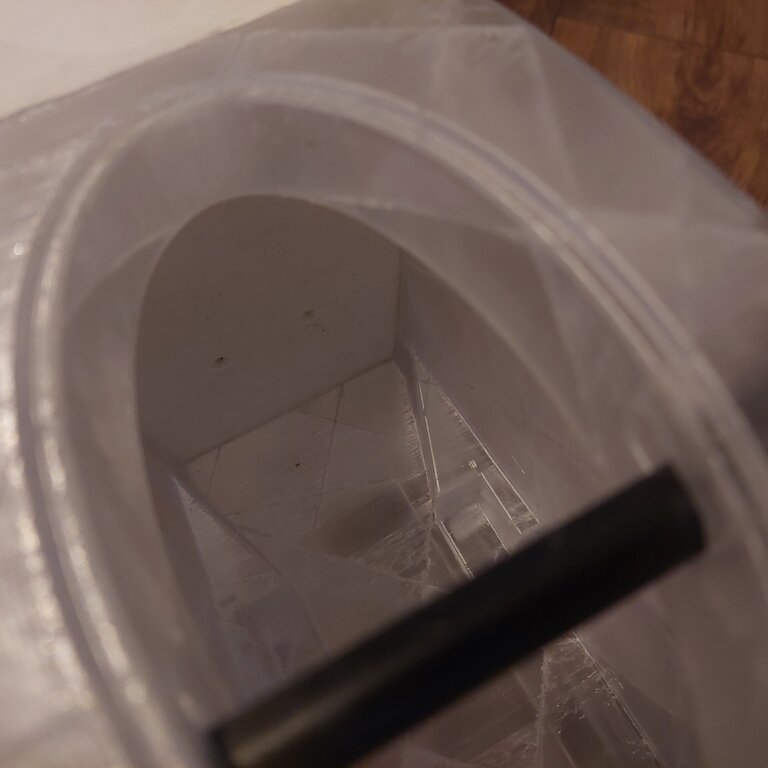

Kadłub wydrukowałem z PetG żeby okna nie były pomalowane na czarno a robiły lekką imitację 🙂

Mam więc  trochę czasu na zaprojektowanie wzoru na ploter żebym mógł go zacząć malować.



Na ten moment brakuje mi filamentu więc robota stanęła póki nie wróci na stany.



Podszlifuję trochę całość i nałożę szpachlę na łączenia segmentów. Model niestety jest klejony czoło do czoła. Projekt nie jest dopracowany tak jak naszych rodaków. Mocowanie serw też chyba będę kleił.

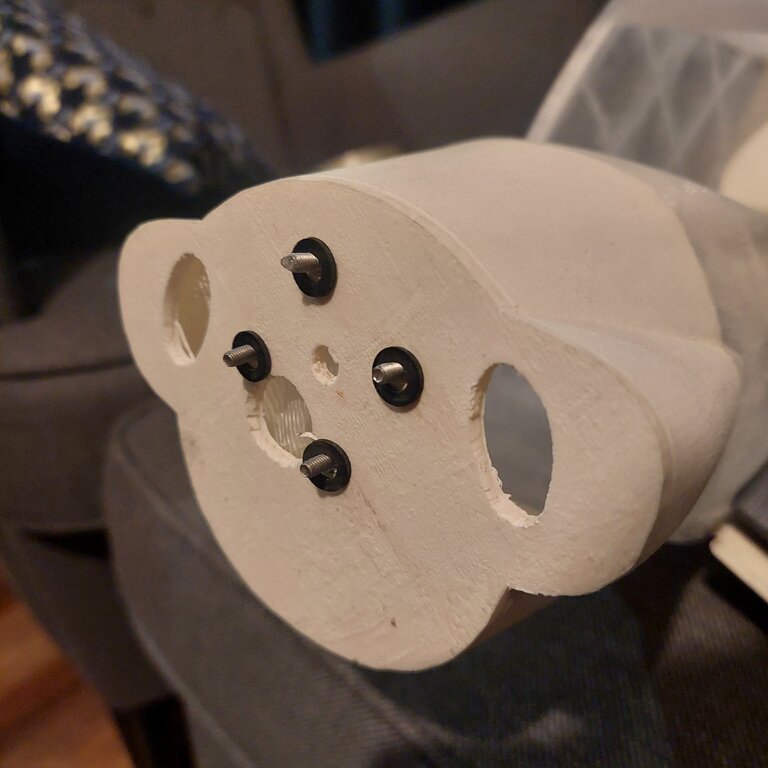

Silnik zamontuję na podkładkach gumowych żeby zniwelować drgania - zobaczę jak to będzie działać w praktyce.

[Amadeusz_Modelarz]

Wygląda całkiem fajnie, ale ja bym chyba zrobił podwozie takie jak w Fun Cubie od MPX aby zaoszczędzić trochę masy:

[Modelarz 2123]

Elektryczny silnik nie generuje drgań, nie ma potrzeby dawać gumowych podkładek.

[mefisto.boogie]

17 godzin temu, Modelarz 2123 napisał:

Elektryczny silnik nie generuje drgań, nie ma potrzeby dawać gumowych podkładek.

Już mam silnik wkręcony i raczej tak zostawię. Trochę się namordowałem z dojściem do śrub od strony kadłuba..

[Modelarz 2123]

Jasne,😉 tak tylko mówię szkody nie narobią te podkładki, ale funkcji też nie spełnią.

[mefisto.boogie]

Trochę wątek umarł, ale pora na reaktywację.

Musiałem wynieść się z wynajmowanego garażu i w wolnych chwilach przerabiałem pomieszczenie gospodarcze na modelarnię.



Brak filamentu też utrudnił postępy i musiałem pokombinować z ustawieniami druku.

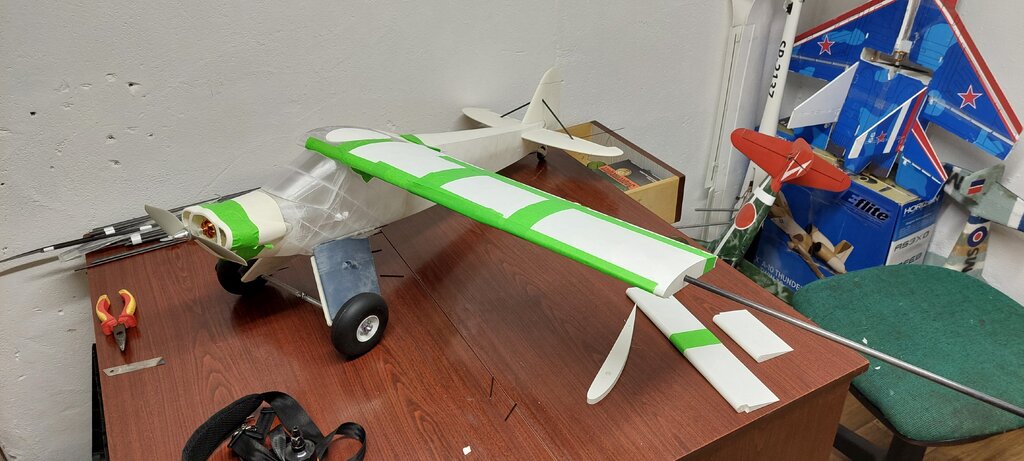

Jedna strona skrzydeł już gotowa. Zaślepka kadłuba także.

Teraz zaczynam drugą stronę. Do kolejnego weekendu mam nadzieję, że skończę.



Paczka z elektroniką powinna w tym tygodniu dotrzeć więc może będzie pierwsze kołowanie.

[RobRoy]

Na jakiej drukarce drukujesz ?

[mefisto.boogie]

Ender 3 S1 Pro

[mefisto.boogie]

Ależ ten czas ucieka...

Model przed oblotem. Jak się uda to pomyślę o malowaniu 🙃

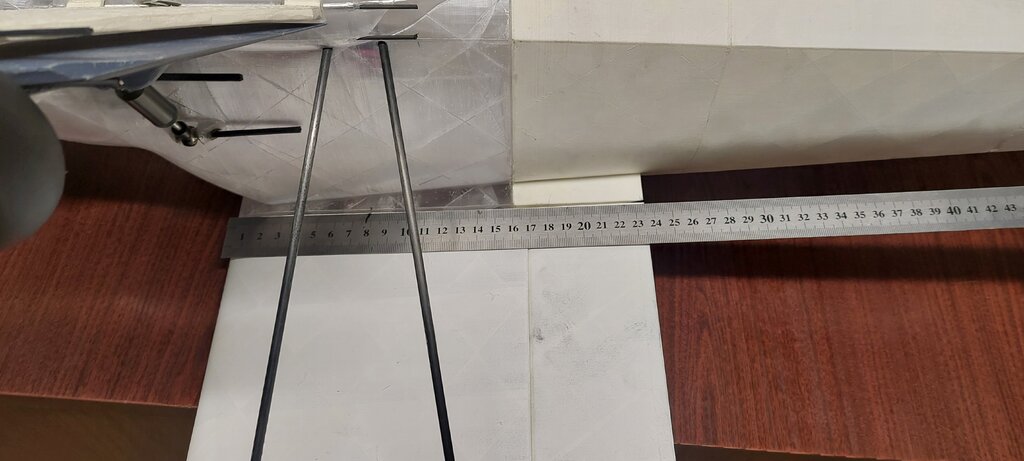

Środek ciężkości ustawiłem w 1/3. Wyszło Ok.7.8cm bo skrzydło jest szerokie na 23.5cm. Myślicie że będzie okej do oblotu?



A tutaj filmik

[japim]

1 godzinę temu, mefisto.boogie napisał:



Środek ciężkości ustawiłem w 1/3. Wyszło Ok.7.8cm bo skrzydło jest szerokie na 23.5cm. Myślicie że będzie okej do oblotu?

A co mówi CG calc?

[f-150]

Po pierwsze nie 1/3 a 30% cięciwy.  Po drugie z doswiadczenia ( a masz profil Clark ) w Piperze dałbym bliżej 25%. Ale lepiej to sprawdzić  w calkulatorze.

[Ares]

17 godzin temu, mefisto.boogie napisał:

Środek ciężkości ustawiłem w 1/3. Wyszło

Będzie dobrze .Jak masz z tym środkiem ciężkości ustawiony model tak że na wyważarce lekko pochyla się do przodu to musi być dobrze.

[mefisto.boogie]

W dniu 23.03.2024 o 18:53, japim napisał:

A co mówi CG calc?

Biję się w pierś, że nie korzystałem jeszcze nigdy bo mnie to trochę przeraziło. Muszę jednak usiąść i rozkminić to na spokojnie.



Podszedłem trochę Nagrzany do etapu 'uzbrajania' i temu tak wypaliłem.



W dniu 23.03.2024 o 22:56, f-150 napisał:

Po pierwsze nie 1/3 a 30% cięciwy.  Po drugie z doswiadczenia ( a masz profil Clark ) w Piperze dałbym bliżej 25%. Ale lepiej to sprawdzić  w calkulatorze.



Usiądę w tym tygodniu i ogarnę to. Projektant pisze, że CG ma być na lini dźwigara. Pręt karbonowy idąy przez skrzydło pełni tą rolę ale sam jednocześnie pisze, że to nie jest przetestowane.

[japim]

5 godzin temu, mefisto.boogie napisał:

 Projektant pisze, że CG ma być na lini dźwigara. Pręt karbonowy idąy przez skrzydło pełni tą rolę ale sam jednocześnie pisze, że to nie jest przetestowane.

Ehh. Czyli kot w worku. Że tez ludzie nie wstydzą sie publikować niesprawdzone konstrukcje.

[mefisto.boogie]

3 godziny temu, japim napisał:

Ehh. Czyli kot w worku. Że tez ludzie nie wstydzą sie publikować niesprawdzone konstrukcje.

Nawet nie ma podanych wychyleń.

Ustawiłem sobie jak w Pa18 od FMSu 1300mm.



To nie ta klasa co pliki od Ciebie - z wyznaczonym środkiem i poradami 😉

[mefisto.boogie]

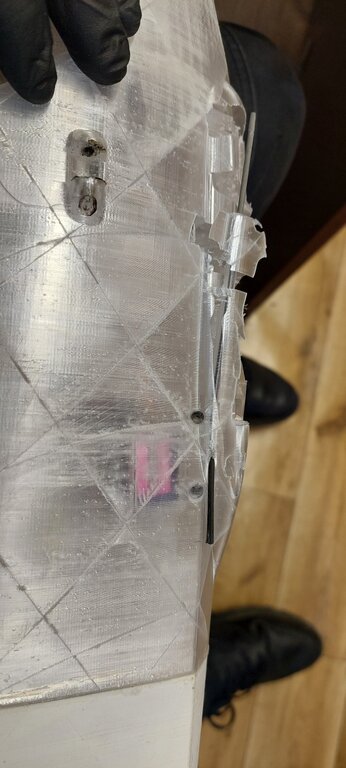

Byłem na oblocie i model połamał się 2 razy. Najpierw wyjechały wahacze z budy przy próbie oderwania. Model przed odejściem zakręcił mocno w lewo i spadł na koła zawijając końcówką skrzydła o ziemię. Popękały także mocowania amortyzatorów.

Po tym uszczerbku wyrzuciłem go z ręki. Wiatr był w porywach 14m/s i model dość topornie się poruszał. Musiał mieć ciężko bo miałem wrażenie jakby spuchł silnik, nagle jakbym stracił napęd i lądowałem awaryjnie na polu.





Silnik i regulator po sprawdzeniu w domu okazały się sprawne. Regiel zrzucił delikatnie termokurczkę...



Drukuję tą sekcję uszkodzoną kadłuba z PLA a nie PETG i starą wytnę. Tył modelu nadłamany został połatany cyjanoakrylem.



Śmigło miałem APC 9x6 na 3s...

Zejść na 8x6? Czy może wrzucić 4s pod 8 cali?

To je uważam jako sprawcę.

Chyba, że silnik nie domaga i należałoby go wymienić na większy.

[japim]

Stanowczo za duże śmigło. 9x6 przy 1500kv na 3s to jakies 400W - za duzo na ten silnik.
