IAR -80 1/12 Drukowany

[Autsajder1983]

Przemek zaprojektował kolejny model.
IAR-80 skala 1/12
Więcej informacji o pierwowzorze :

IAR-80
Wydruk z PET-G, waga wydrukowanych elementów 345g.

Teraz montaż, malowanie, wyposażenie i oblot, trzymajcie kciuki :)

[japim]

Zapowiada sie kolejny ładnie wykończony modelik. Wrzucaj fotki z montażu, bo model ten ma kilka nietypowych rozwiązań w związku z ultra krótką maską silnika.

[kesto]

Ten model mnie interesuje?

[Osa]

Wejdzie na moją drukarenkę?

Wysłane z mojego M2103K19G przy użyciu Tapatalka

[japim]

Wejdzie na każdą.

[Osa]

Super.

Wysłane z mojego M2103K19G przy użyciu Tapatalka

[Autsajder1983]

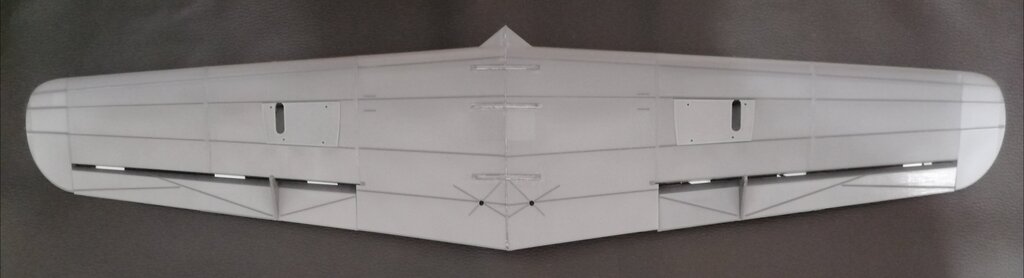

Skrzydło już prawie gotowe.

Przemek podpowiedział, że zawiasy można zrobić z dyskietki lub drukować z gumy.(na razie na szybko złożone na kawałki tektury)

Zostało wklejenie zawiasów , wkręcenie serw.

Kadłub też już powili sklejam.

Więcej zdjęć niebawem.



[Autsajder1983]

Zawiasy wydrukowałem z TPU, zdobyłem nową umiejętność drukarza

3 warstwy (grubość 0,6 mm), pasują idealnie do szczelin i bardzo fajnie pracują.

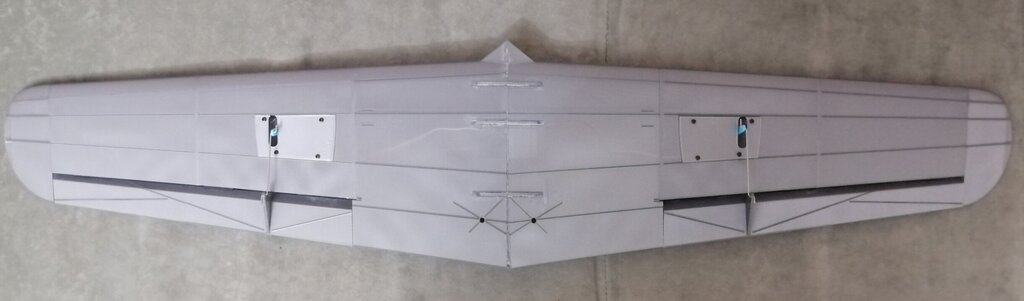

Gotowe skrzydło, w pełni uzbrojone waży 192g.





Następnie zabrałem się za kadłub.



Sporo tu ciekawych rozwiązań:

- Mocowanie skrzydła na 2 śruby:

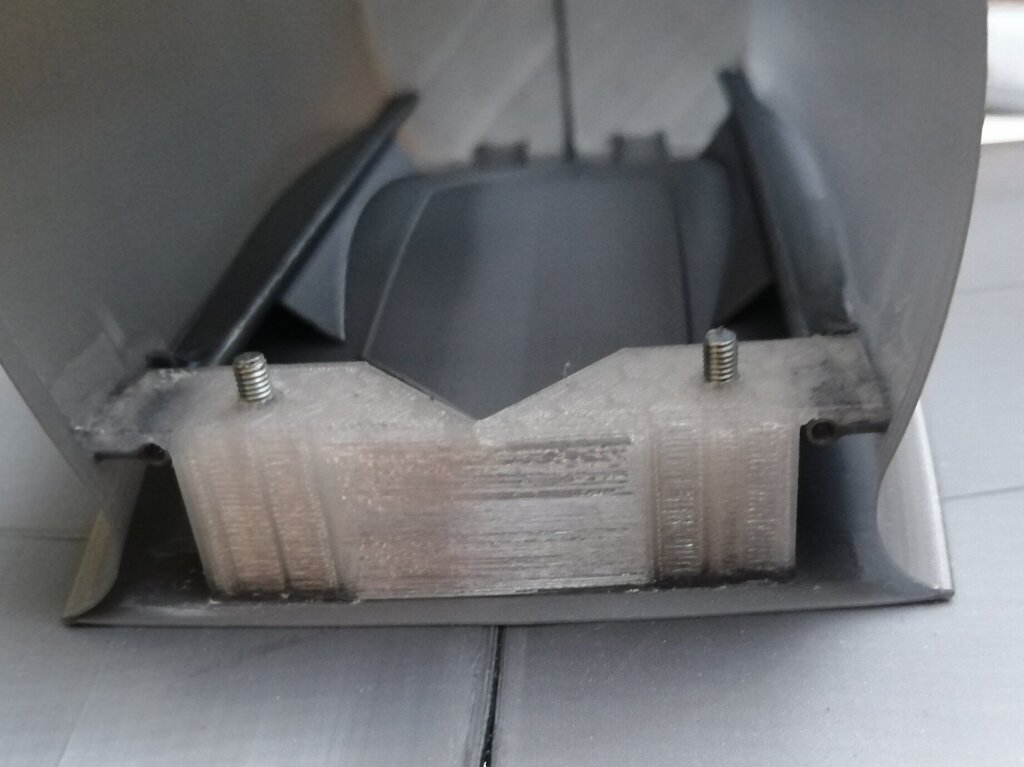

- Miejsca na nakrętki we wrędze silnikowej:

Te dwie części skleja się ze sobą pleckami.





- Serwa umiejscowione w półkach maksymalnie wysuniętych do przodu.

- Pakiet przed skrzydłem nad silnikiem.







Tak wygląda ogon:

- 2 popychacze do steru wysokości

- 1 do kierunku







Tak wygląda całość na dzień dzisiejszy





Do zrobienia zostało:

Zamocowanie silnika (muszę pomierzyć i wydrukować odpowiednią podkładkę).

Wprowadzenie kabli od serw do kadłuba.

Malowanie





[marek rokowski]

śliczny

znajdź drukarnię cyfrową która ma cyfrówkę OKI z białym tonerem to wyślę Ci kpl 'kalkomanii' do wydruku z mojego IAR-a i specjalny arkusz na któym można to wydrukować żeby były wodne kalkomanie:)

[japim]

Aaaa.  No właśnie. Kalkomanie. Musze usiąść i narysować. Kiedyś patrzylem jak wyglada kwestia kalkomanii i to trochę skomplikowana sprawa. Szczególnie dla jednostkowy produkcji. Dla moich dotychczasowych modeli starczała zwykla kartka A4 i wydruk z atramentówki przyklejany po wycięciu zwyklym klejem do papieru typu Scotch lub Herlitz.

[marek rokowski]

et voila!



IAR80_NAKLEJKI.pdf   -plik do pobrania - naklejki na formatce A4, dal modelu o rozp. 80cm







[Autsajder1983]

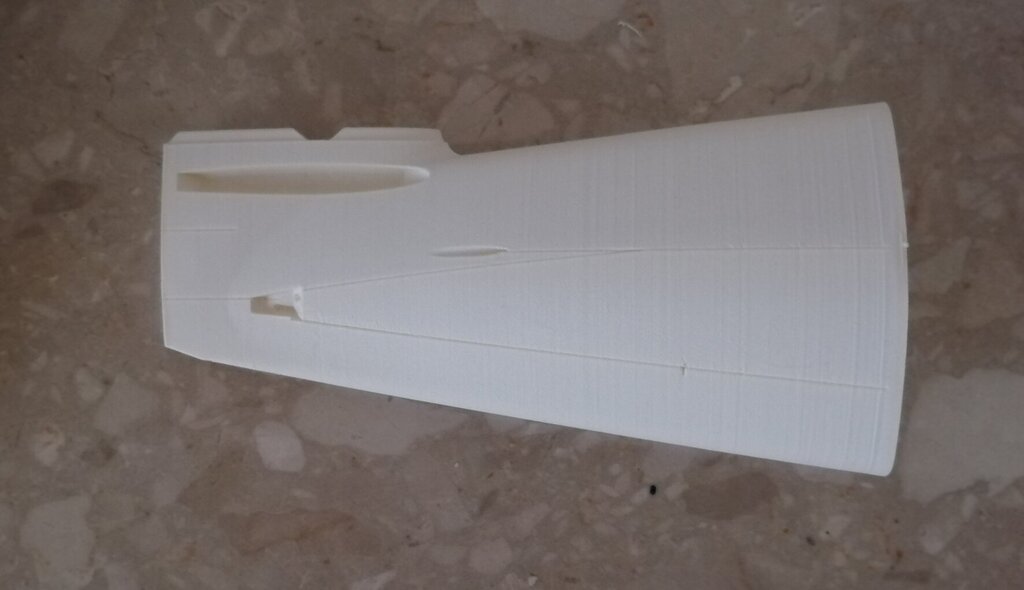

Próbuję też druku z LWPLA
Wagowo wygląda bardzo obiecująco.
Ostatni segment wydrukowany z PETG waży 18g z LWPLA 10g.

Wytrzymałościowo wydaje się ok, w dotyku przypomina papier czerpany, powierzchnia jest matowa.

Parametry wydruku:

- 225 stopni

- stół 55 stopni

- flow 55% (ustawione na drukarce)



[Autsajder1983]

Model gotowy do oblotu, jeszcze tylko oznaczenia wydrukować

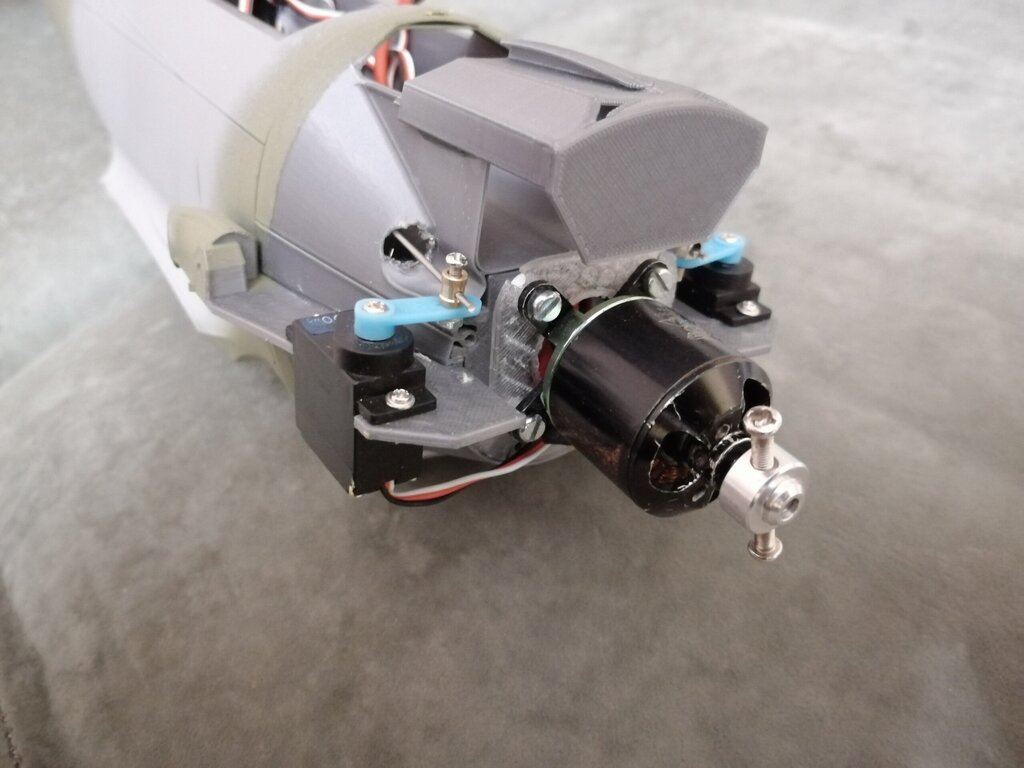

Tak wygląda pod maską:





Tak już po wizycie w lakierni :







Jutro oblot o ile pogoda pozwoli.

Trzymajcie kciuki, może być ciekawie .



[japim]

Oblot zaliczony

[kesto]

Przemek, daj jakiś film z lotu.

[japim]

Musze cos zmontowac.

[japim]

Jest i film.

Podziękowania dla @JacekO i oczywiście @Autsajder1983





[tytan12]

Szkoda że nie założyłeś tasiemki?

[japim]

19 godzin temu, tytan12 napisał:

Szkoda że nie założyłeś tasiemki?



Jak widać na prostej dawał rade - ale w zakrętach strasznie zwalniał. Napęd źle dobrany - za małe kV, za duże śmigło - za wolno latał.

No i szykuje się wersja drukowana całkowicie z LW - to powinno pozwolić zastosować ultra lekki ale szybki napęd.

[japim]

Dodalem kalkomanie od Marka - ale troche je powiększyłem - tak z 10-15%
