IAR-80

[jarek996]

Skrzywic to nie , ale przekrecic o kilka stopni w samym module podwozia.

U wiekszych producentow wybierasz nawet srednice goleni , wiec jakos sie je tam mocuje ( w TZW dziurke ) .

I tam trzeba ja doswiadczalnie ( na otwartym ) "przekrecic" , ustawic i DOCIAGNAC siedemnasteczka z grzechotka  ?



1- wkladasz ( i regulujesz polozenie )

2- dociagasz





Na dole zdjecie kol ktore planuje gdzies zdobyc ( moze nawet za murem ) .  Wg skali w jakiej to robie , to musze miec okolo 14 cm ( albo 5,5 palca , jak to mowia Slowacy ) . Te pasuja nawet wygladem do oryginalnych . Moze te srubki niepotrzebne , ale to przeciez nie makieta. Nie bede sie skakal na gleboka wode po kilku nieudolnie sklejonych Malych Modelarzach.



https://www.banggood.com/1-Piece-Big-Wheels-5_5-Inch-or-6-Inch-or-7-Inch-or-8_5-Inch-PU-Aluminum-Core-Wheels-Bearing-Axle-for-RC-Airplane-p-1884371.html?utm_source=googleshopping&utm_medium=cpc_organic&gmcCountry=SE&utm_content=minha&utm_campaign=minha-se-en-pc&currency=SEK&cur_warehouse=CN&createTmp=1&ID=63122186310292&utm_source=googleshopping&utm_medium=cpc_bgs&utm_content=sandra&utm_campaign=sandra-SSC-SE-03saleca-L-0319-2021&ad_id=507791818207&gclid=Cj0KCQiA3fiPBhCCARIsAFQ8QzX2O2bzH4dbfX_2RS0tEh4p0_swMsBgRnlw6L7Zt88jr0FkaUvZ61caAk3cEALw_wcB









[motfil]

45 minut temu, pacek napisał:

ale film  nr dwa pozostawia problem braku równoległości osłony podwozia w stosunku do koła

Nie ma takiego problemu

[jarek996]

6 minut temu, motfil napisał:

Nie ma takiego problemu





Klasyczne rumunskie dziadostwo ?







Te kola sa jeszcze bardzo ladne ( mozna zawsze je "podrobic" jak pan Czech na filmie ) , ale sa tylko 125 i 150 mm



https://www.engelmt.de/mtaccessories/landing-gear-wheels-und-accessories/wheels/engel-light-wheels/engel-light-wheels/light-wheels-150-mm



[mr.jaro]

Moim zdaniem samo skrecenie goleni w stosunku do osi jej obrotu bedzie implikowalo dwa problemy. Po pierwsze blaszana oslona goleni nie bedzie rownolegla do plaszczyzny kola. Po drugie przednia czesc kola nie bedzie sie chowala w nosku profilu skrzydla.



By tego uniknac, os goleni nie moze byc prostopadla do jej osi obrotu. Natomiast przednia czesc osi obrotu goleni w widoku z boku powinna byc skierowana pod niewielkim katem w gore (w tam wypadku powinien on mniej wiecej odpowiadac stycznej do spodu profilu skrzydla - na rysunku jest mocno przejaskrawiony), a w widoku z gory os obrotu powinna byc rownolegla do kierunku jazdy. Wowczas zarowno blachy oslaniajace beda rownolegle do plaszczyzny kola, jak tez samo kolo bedzie sie ladnie chowalo do skrzydla i golen znajdzie sie w skrzydle pod takim katem, jak to widac na rysunkach modelu. Caly pic polega wylacznie na tym, by dobrac wlasciwy kat pomiedzy golenia i osia jej obrotu (na rysunku zaznaczone zoltym kolorem) oraz wlasciwy kat nachylenia osi obrotu goleni w plaszczyznie pionowej (widok z boku).



Przepraszam, za koslawy rysunek, ale jestem w biurze i za bardzo czasu nie mam. Oczywiscie proporcje sa przejaskrawione, ale chodzi o ukazanie samej zasady. Za literowki tez przepraszam - staram sie korygowac, ale z pospiechu zawsze moge cos przeoczyc.





Ach, jeszcze jedno. Widoczne na niektorych zdjeciach/rysunkach oryginalu skrzywienia oslony w stosunku do plaszczyzny kola nie wynikaja z jej krzywego zamontowania, lecz bardziej z faktu, ze byla ona co najwyzej lekko wygieta, gdyz stanowila spodnia czesc profilu skrzydla.



Zeby latwiej sobie uzmyslowic, jak to funkcjonuje, mozna zbudowac cos takiego i sie tym pobawic obracajac w rozne strony ?:





[jarek996]

Jarek ; rozumien idee , ale czy sa takie mechanizmy ( z tym katem INNYM jak 90stopni )  ?

Bo "produkowac" samemu , to raczej NIE bede ?

[solainer]

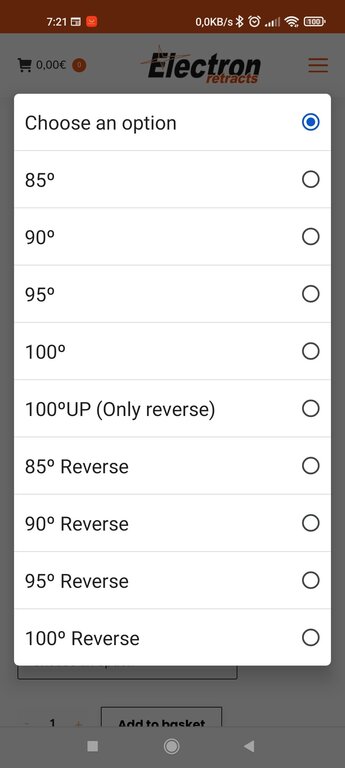

Jasne że są, w mechanizmach np z  elektrona wybierasz sobie kąt otwarcia co 5 stopni. Możesz se zamówić np 85 stopni albo 95 i inne też.

[FockeWulf]

Ale tu chyba nie chodzi o kąt otwarcia, ale głównie o przesunięcie w stosunku do osi obrotu. Tu wystarczy chyba tylko goleń podgiąć i już. Mam wrażenie, że w planach jest to podgięcie widoczne, chyba że to tylko klapa podwozia takie wrażenie sprawia.

[jarek996]

44 minuty temu, FockeWulf napisał:

Ale tu chyba nie chodzi o kąt otwarcia, ale głównie o przesunięcie w stosunku do osi obrotu. Tu wystarczy chyba tylko goleń podgiąć i już. Mam wrażenie, że w planach jest to podgięcie widoczne, chyba że to tylko klapa podwozia takie wrażenie sprawia.



Brawo ! ?



Oczywiscie ze nie chodzi o kat otwarcia , tylko o kat o ktorym wspomina Jaro .

[Marek_Spy]

Nareszcie

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[jarek996]

Dzisiaj dotarla paczka z materialem "kadlubowym" , a wiec czas zaczac zastanawiac sie , JAK ogarnac mocowanie silnika i przejscie ( dalej ) w kadlub.  W oryginale , silnik "siedzi" na klasycznym  lozu z twardego drewna , ktore zaczyna sie ( czy raczej konczy ) we wredze kadlubowej F .

"Kapota" silnika , zamocowana jest do wreg A i B i poprzez amortyzatory gumowe zamocowana do wregi C .

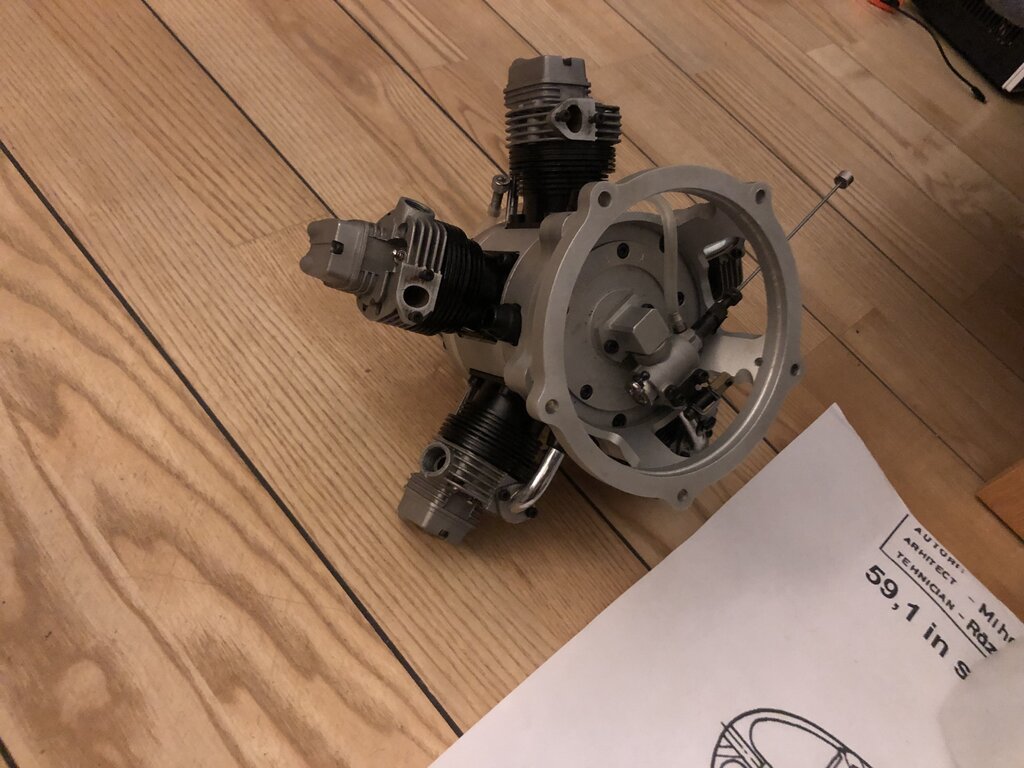

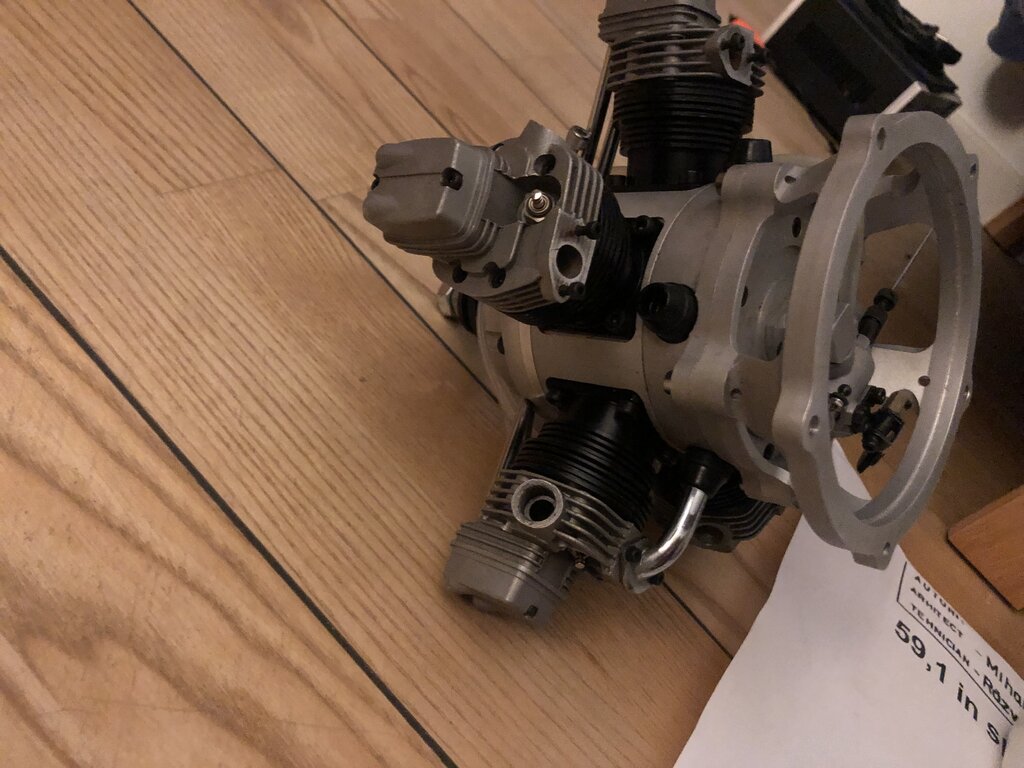

Poniewaz moj silnik ma zupelnie inne mocowanie ( okragly palak - patrz strona pierwsza tematu ) , nalezy dokonac tutaj pewnych zmian.

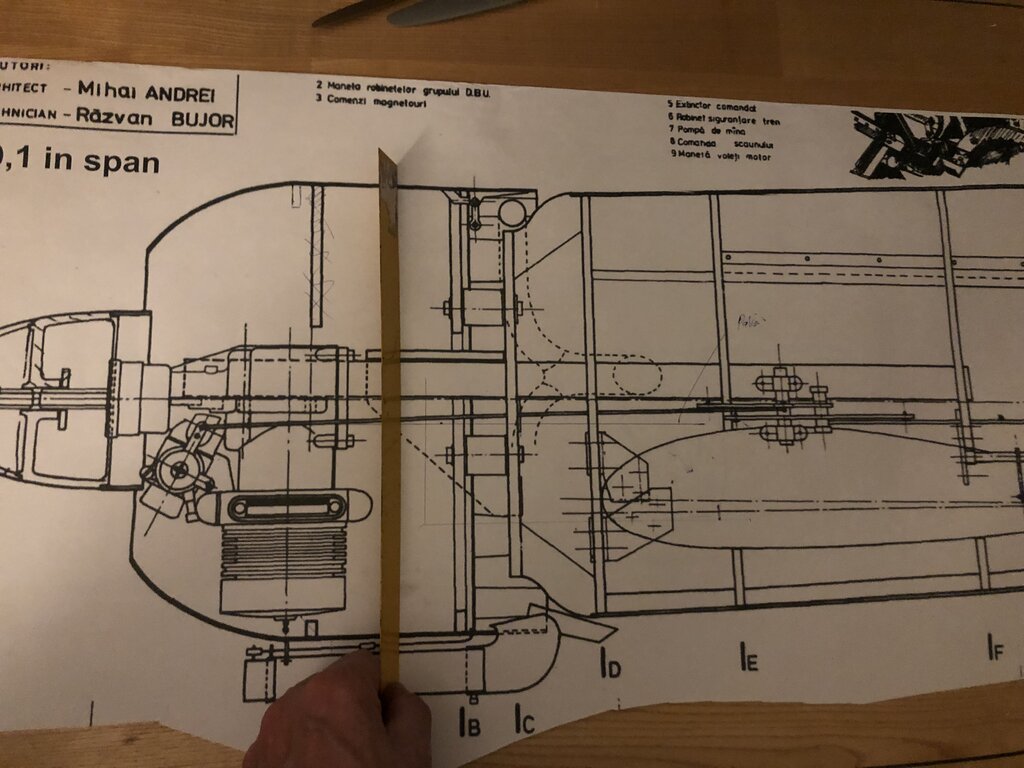

Zalaczam fotke , gna ktorej zolty linial pokazuje GDZIE bedzie polozona nowa wrega ( silnikowa ).

 Pozostawilbym chetnie koncepcje z amortyzatorami gumowymi , ale na nich chcialbym "powiesic"  silnik z kapota .

Czyli musialbym polaczyc w jakis sposob nowa ( zolty linial) wrege silnikowa z wrega B i do tego zestawu zakrecic pozniej "kapote" silnika.   Calosc spoczywalaby na czterech amortyzatorach gumowych ( 15-20 mm dlugosci i gwinty 6 mm po obu stronach ) dzieki czemu uzyskalbym "pustke" pomiedzy wregami B i C i "odizolowalbym" troche model od silnika . Wtedy pozostaje oczywiscie wzmocnienie calej konstrukcji od wregi C do wregi F ( w oryginale wzmocnieniem jest przebiegajace przez te wregi loze silnika ). Macie moze jakies inne pomysly ?

Wrega C pozostaje niezmieniona (w przyszlosci  dojda oczywiscie jakies wyciecia i otwory ) , ale poza tym jest to okragly kawalek sklejki 6 mm o srednicy 215 mm , ktory mozna juz wycinac.



Miedzy wrega ( nowa ) silnikowa i wrega B sa 33 mm .









Prace posuwaja sie do przodu ( ? ) , wrega C ( pierwsza "prawdziwa" wrega kadluba ) zostala wycieta i narysowalem na niej wstepnie obrysy otworu zbiornika paliwa , ktor bedzie przez nia przechodzil ( i w tej samej "linii" przez wrege B , zatrzymujac sie tuz przed wrega A ( patrzac od tylu) . Te podarte papierki to ew. zarys otworow mocowania calego przodu na wibroizolatorach. Mysle , ze odleglosc zarowno od krawedzi zewn. , jak i wyciecia na zbiornik bedzie  OK .

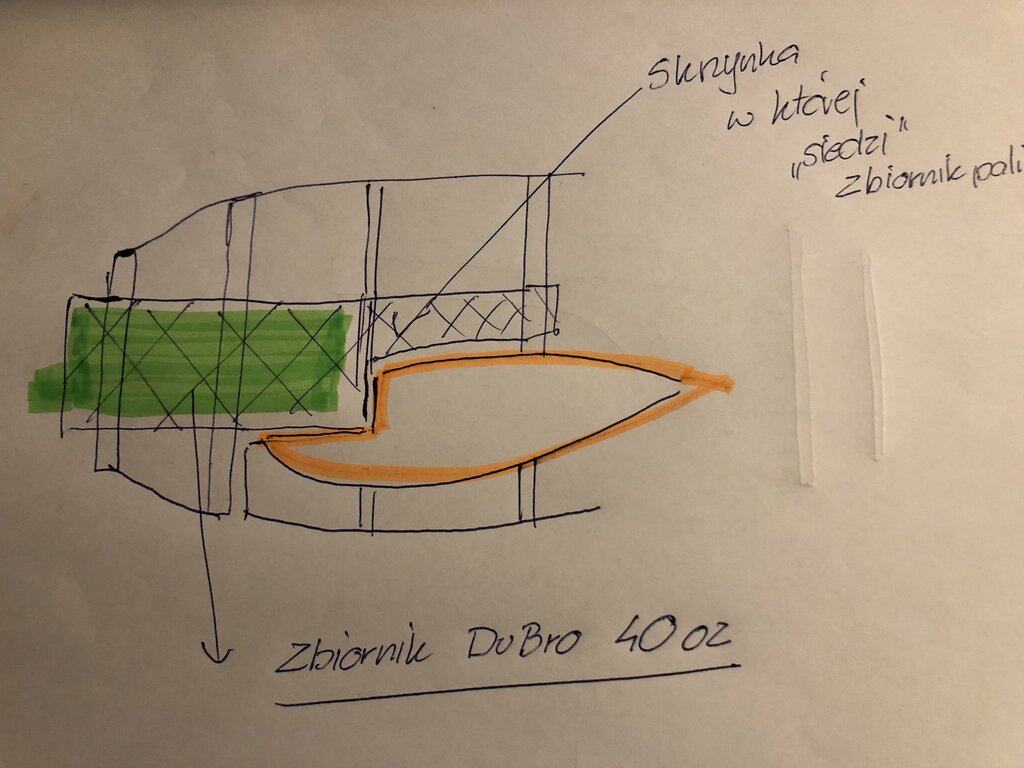

Pomyslalem tez , ze gdybym obudowal zbiornik dookola ( jakas sklejka ) , to powstalby taki jakby domek i gdyby go pociagnac troszke  do tylu ( przez jeszcze dwie , trzy wregi )  , powstalaby konstrukcja wzmacniajaca przod kadluba. Samo "wciecie" w skrzydlo ( tez na zbiornik ) , bedzie kolejnym "wymyslem" ( ale to troszke pozniej ) .

Taka "domko-obudowe zbiornika " , mozna by zrobic ze sklejki 3mm , wkleic scianki we wregi i oblaminowac na zewnatrz

( dookola na naroznikach ) . Mysle , ze powstalaby fajna "skrzynia" trzymajaca dziob IARa .

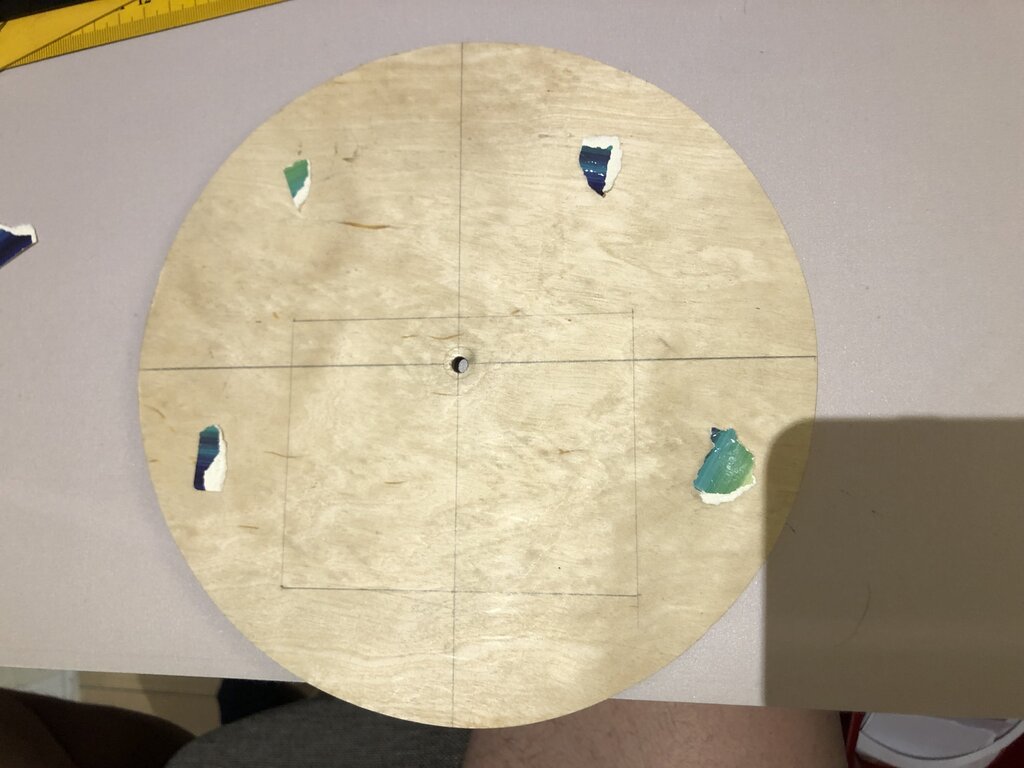

Na dole fotka wregi C z zaznaczonym zbiornikiem i ew. punktami mocowan wibroizolatorowi szkic ew. "domku - skrzynki"





[Andrzej Klos]

A czy mozna by zamocowac silnik na amortyzatorach do zoltej linijki a maske silnika tam gdzie jest ale mocujac na osobnych amortyzatorach radialnie??

[jarek996]

10 minut temu, Andrzej Klos napisał:

A czy mozna by zamocowac silnik na amortyzatorach do zoltej linijki a maske silnika tam gdzie jest ale mocujac na osobnych amortyzatorach radialnie??



No a jak w takim razie polaczyc ZOLTA z reszta kadluba ? Tutaj ( w oryginale ) , dzieki wlasnie amortyzatorom ( w tym miejscu ) , powstaje fajna nisza ( pomiedzy kapa sinika , a wrega C ). Moja zolta z wrega B jakos sobie polacze. Tam jest TYLKO 35 mm miedzy nimi. No chyba ze olac wrege zolta i przykrecic silnik bezposrednio ( na 35 mm "rurach" , tak jak sie benzyniaki mocuje ) do wregi B.

Przy okazji ustawic silnik ( dlugoscia "rur" ) w odpowiedniiej pozycji.

[Andrzej Klos]

5 minut temu, jarek996 napisał:



No a jak w takim razie polaczyc ZOLTA z reszta kadluba ? Tutaj ( w oryginale ) , dzieki wlasnie amortyzatorom ( w tym miejscu ) , powstaje fajna nisza ( pomiedzy kapa sinika , a wrega C ). Moja zolta z wrega B jakos sobie polacze. Tam jest TYLKO 35 mm miedzy nimi.

Zolta wrega bylaby polaczona konstrukcyjnie poprzez podluznice i pokrycie i ma luz na obwodzie na drgania maski.  No ale niszy nie bedzie

Albo mozesz zamocwac silnik do wregi C stosujac jakis "pajak", pokaz zdjecie silnika od tylu.  Amortyzatory mozna rozmiescic bardziej na zewnatrz, co tez wydaje mi sie lepszym rozwiazaniem.

[jarek996]

3 minuty temu, Andrzej Klos napisał:

Zolta wrega bylaby polaczona konstrukcyjnie poprzez podluznice i pokrycie i ma luz na obwodzie na drgania maski.  No ale niszy nie bedzie

Albo mozesz zamocwac silnik do wregi C stosujac jakis "pajak", pokaz zdjecie silnika od tylu.  Amortyzatory mozna rozmiescic bardziej na zewnatrz, co tez wydaje mi sie lepszym rozwiazaniem.



Jest 5 otworow do mocowania , wiec mozna na pieciu 35 mm "rureczkach" bez zoltej wregi !

[Andrzej Klos]

No wlasnie. Narysuj w skali jak to bedzie wygladalo.

[jarek996]

35 minut temu, Andrzej Klos napisał:

No wlasnie. Narysuj w skali jak to bedzie wygladalo.



Narysuje BEZ skali ?

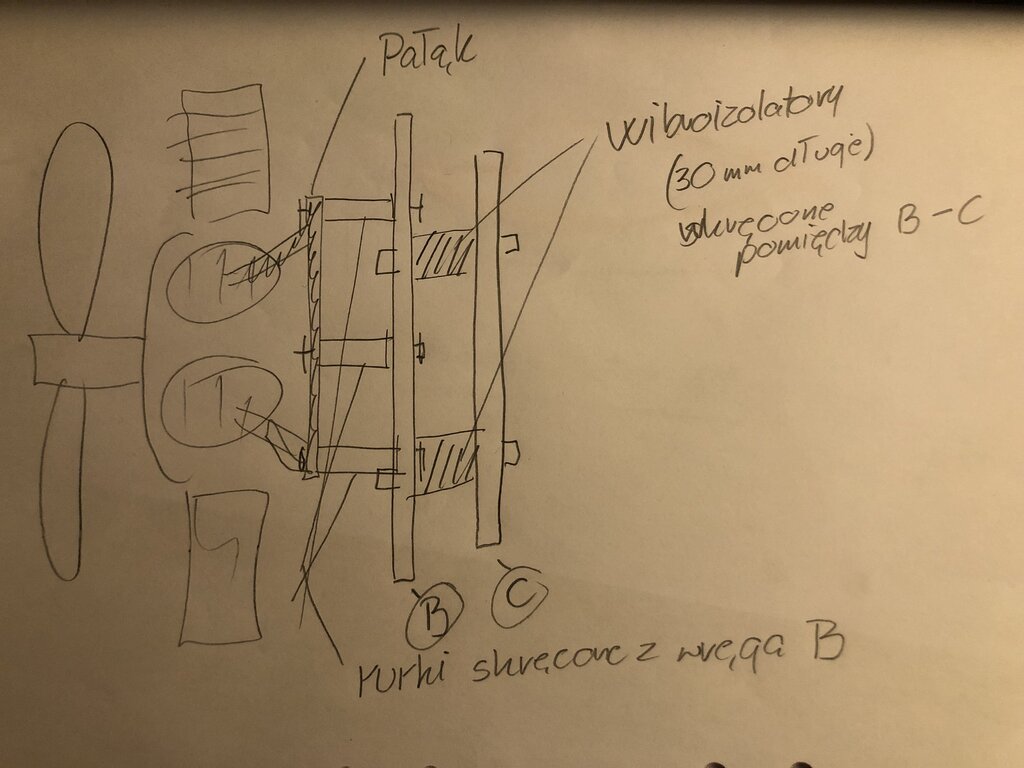

Pozbywamy sie wregi TZW zoltej . Otwory mocowania silnika ( w palaku z powyzszych zdjec ) maja 5mm srednicy , wiec jakas rurka o srednicy 5-5,5mm wewnatrz i to wszystko skrecone ze soba . Bedzie wzylo MNIEJ jak ta cholerna ( "zolta" ) wrega.



Na dole zdjecie elementow mocowania silnika DLG .

A na samym dole dokladnie takie jak potrzebuje ; 40 mm ( musze do 33m doliczyc 6 mm wrege , ktora znika ( ale 6mm zostaje ).



https://www.valleyviewrc.com/m540mm-m516-standoffs







[Andrzej Klos]

A czy wrega B jest konieczna? Czy nie mozna pajaka przymosowac do wregi C?



Ja myslalem, ze to pajak nie palak ?

[jarek996]

B trzyma cala maske ITD. Zreszta wtedy odpadaja tez tlumiki drgan . Jest tu kilka koncepcji i pewnie kazda ma jakies wady i zalety.



Ide spac , bo jutro jade do Danii i musze niestety wstac o 6.15 ?

[Andrzej Klos]

Amortyzatory raczej powinny byc?

[paweln7]

9 minut temu, Andrzej Klos napisał:

Amortyzatory raczej powinny byc?

Po co ?

tam jest 5 cylindrów to nie trzepie ,komplikujecie konstrukcie na sztywno do wręgi  ( maska też na sztywno )
