Schneider Sport Electric 1100mm


Recommended Posts

Witam :)

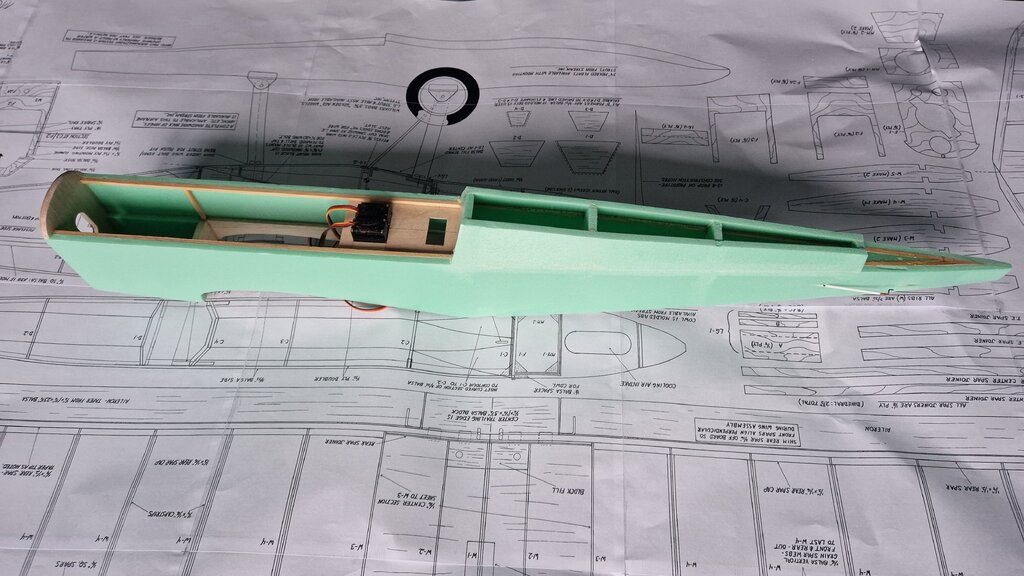

Przedstawiam świeży projekt samolotu do treningu, a jak wszystko się powiedzie, to i startu w wodnosamolotach. Plan samolotu pobrany ze strony Outerzone.co.uk: https://outerzone.co.uk/plan_details.asp?ID=15138 Pomniejszyłem go do rozpiętości 1100mm. Chciało by się więcej ale to ma być konstrukcja budżetowa, ze słabym napędem, a gdy dojdą pływaki to zrobi się ciężko.

Napęd: silnik A2212/10T 1400KV ze śmigłem 8x6

Zasilanie: akumulator 3s 1300 - 2200mAh, esc PULSO 33A

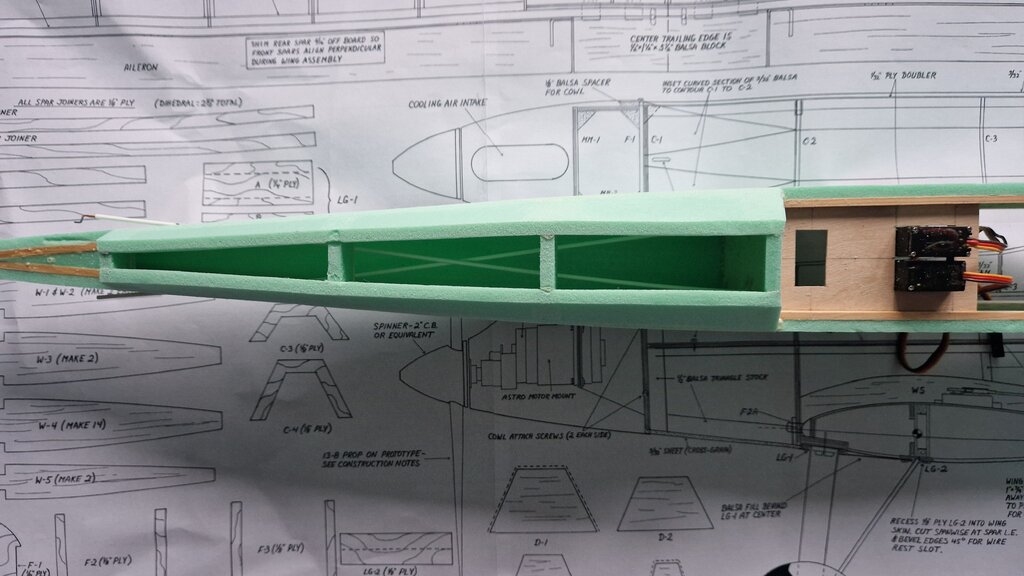

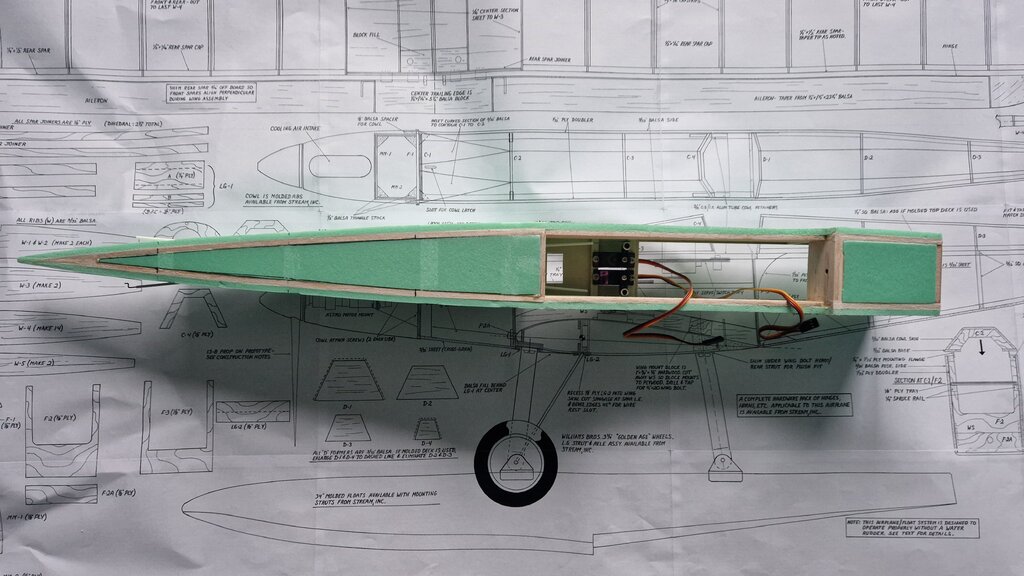

Konstrukcja oparta o plany Motylastego pod względem wzmocnień i niektórych rozwiązań. Ze względu na wodę jest podkład pod panele wzmacniany balsą i sosną, pokryty bibułą japońską na  akrylowy lakier do podłóg.

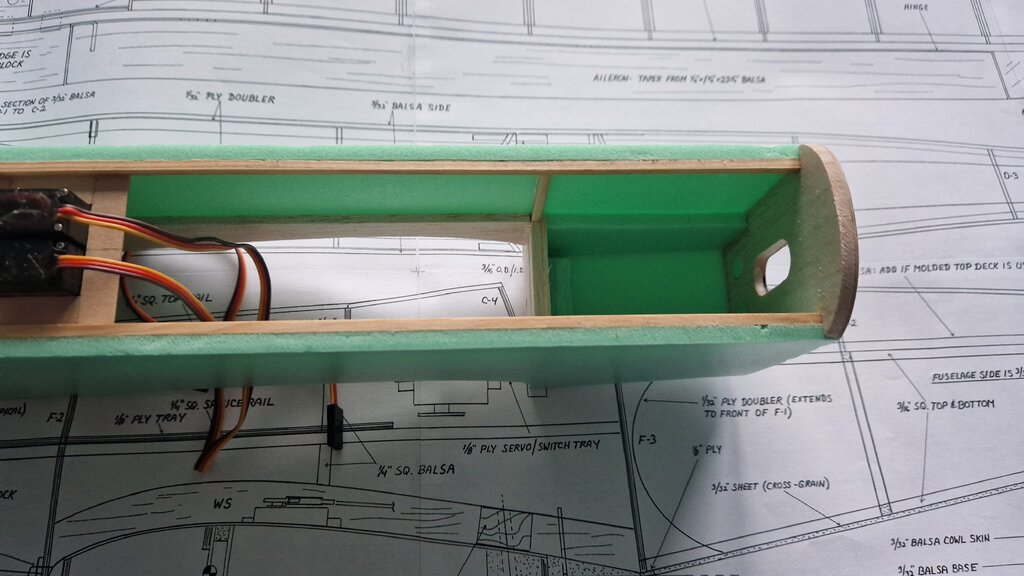

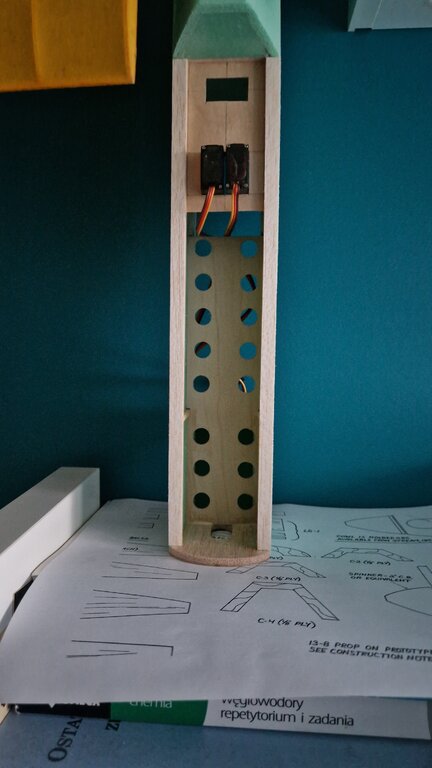

Pod baterię dorzuciłem półeczkę ze sklejki 1mm na którą po lakierowaniu nakleję rzep pod akumulatory.

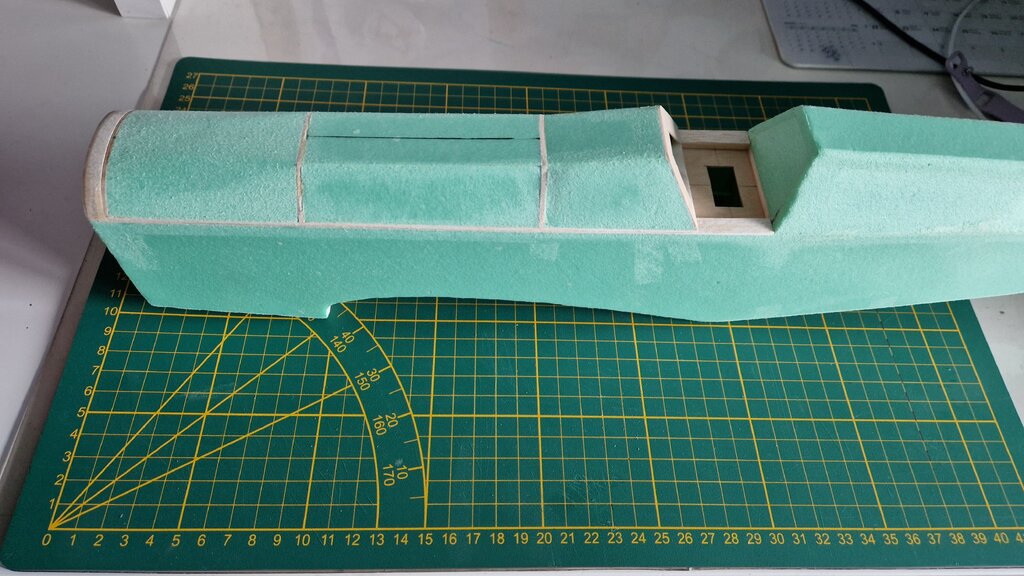

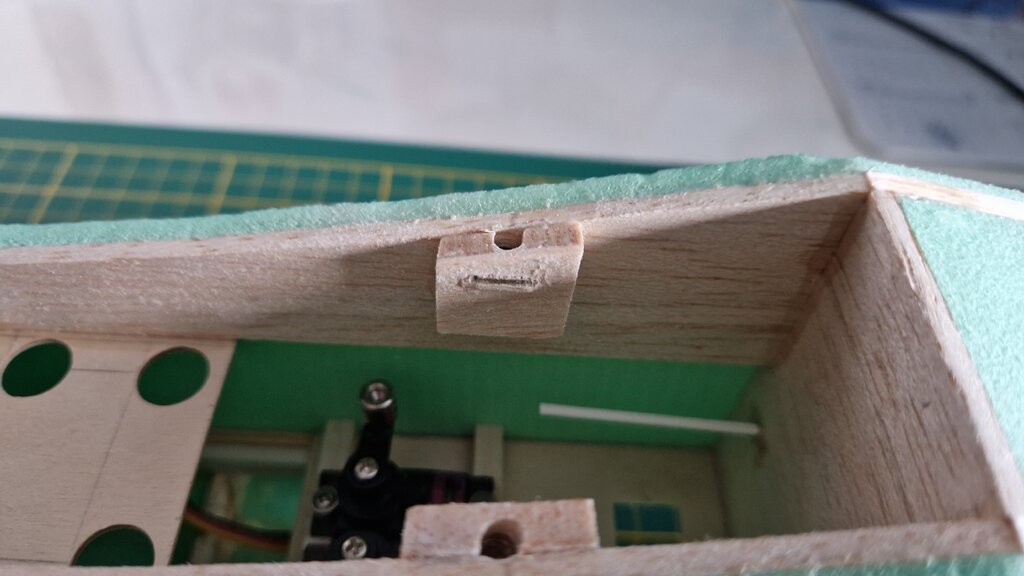

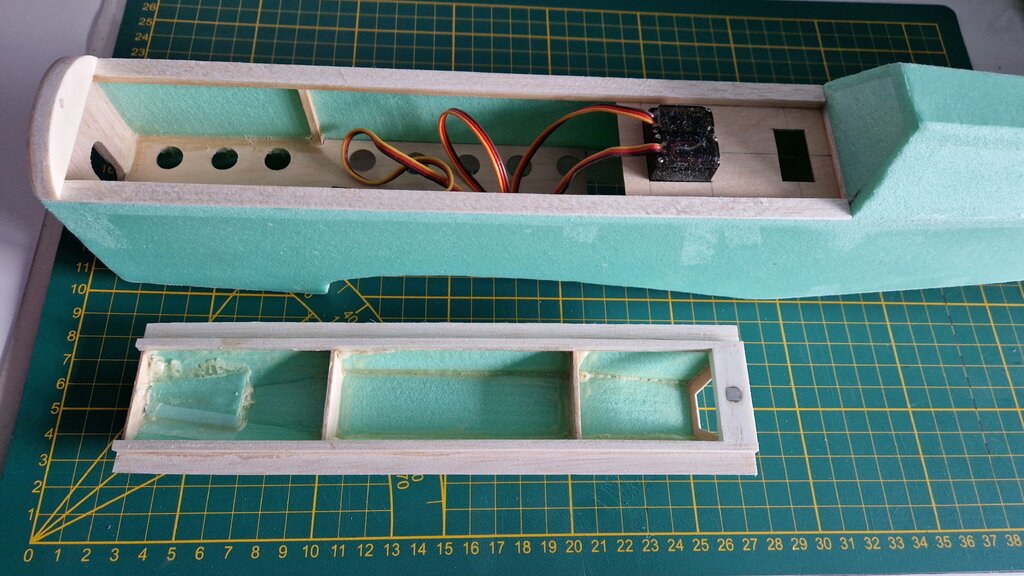

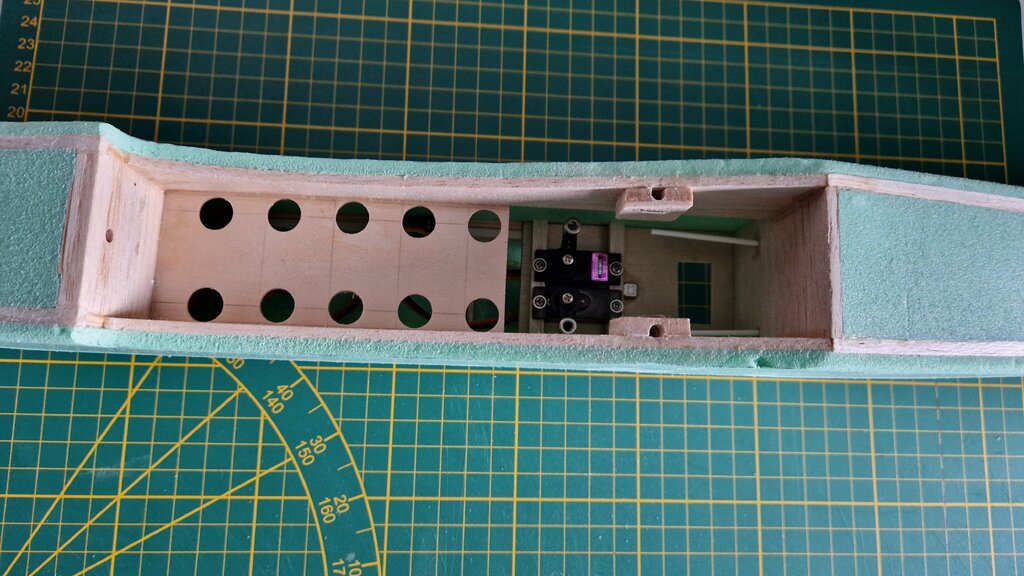

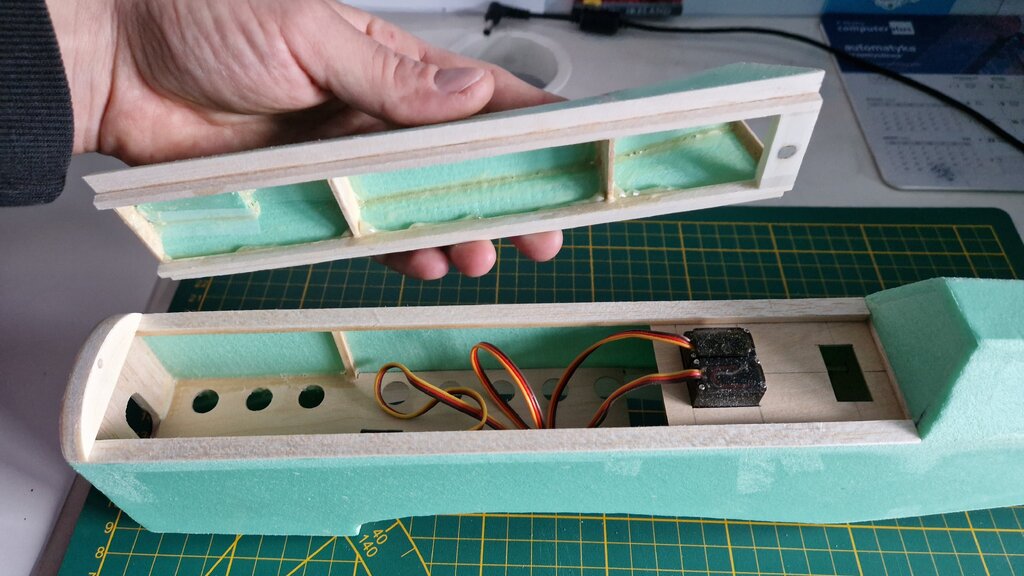

Pokrywę górną kadłuba trzyma pin we wrędze silnikowej i magnesy neodymowe. Jeden pod półeczką serw a drugi w poprzeczce pokrywy.

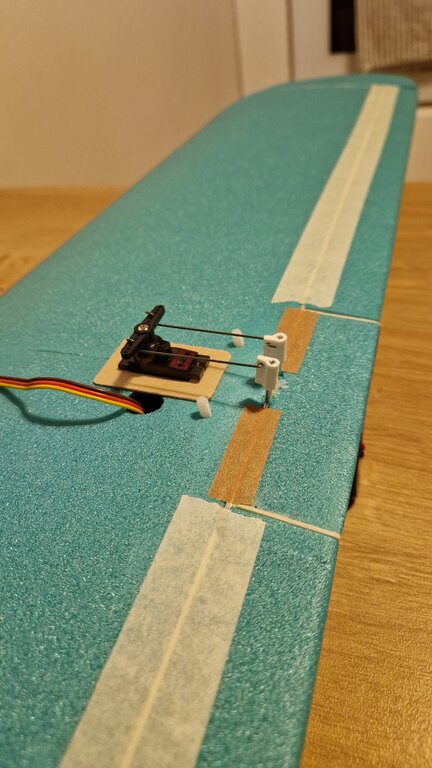

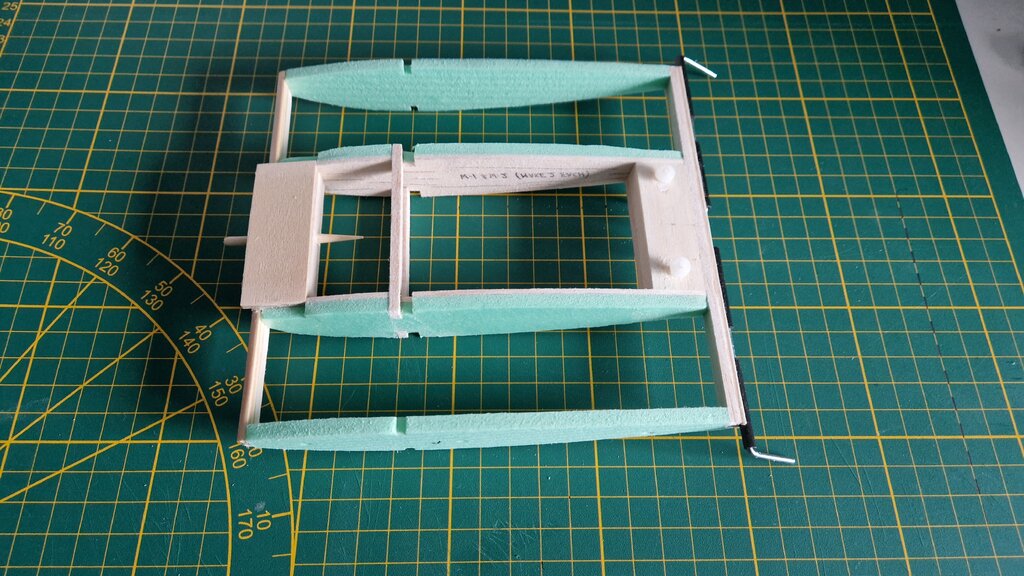

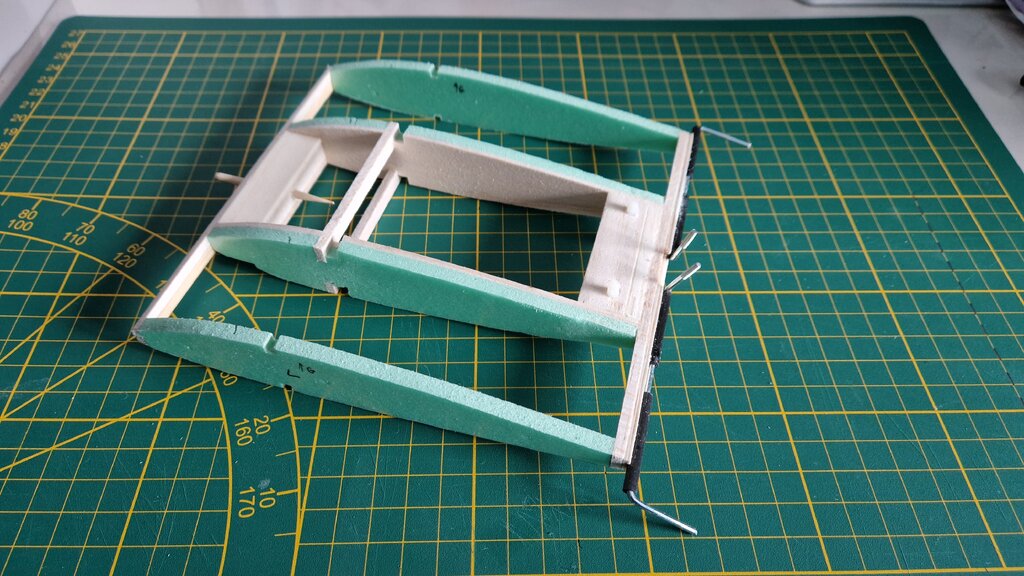

Skrzydła będą konstrukcyjne, z żebrami i dwoma dźwigarami sosnowymi 3x3. Kryte podkładem grubości 3mm. Lotki napędzane 1 serwem.

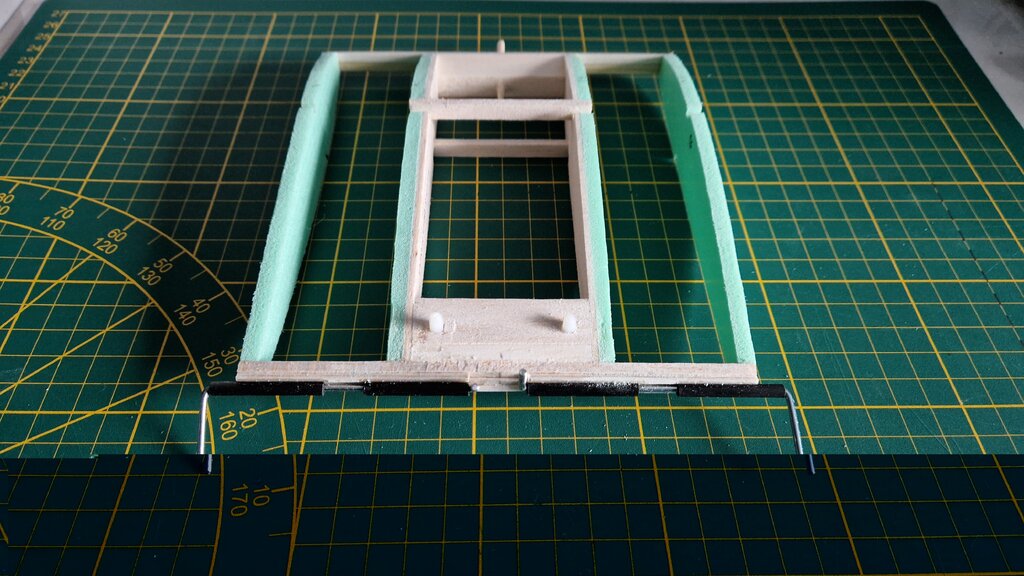

Mocowanie skrzydła za pomocą 2 wkrętów M4 z nylonu. Nakrętki M4 to jakieś kawałki mosiężne stycznika z gwintem M4, zabudowane w balsie.

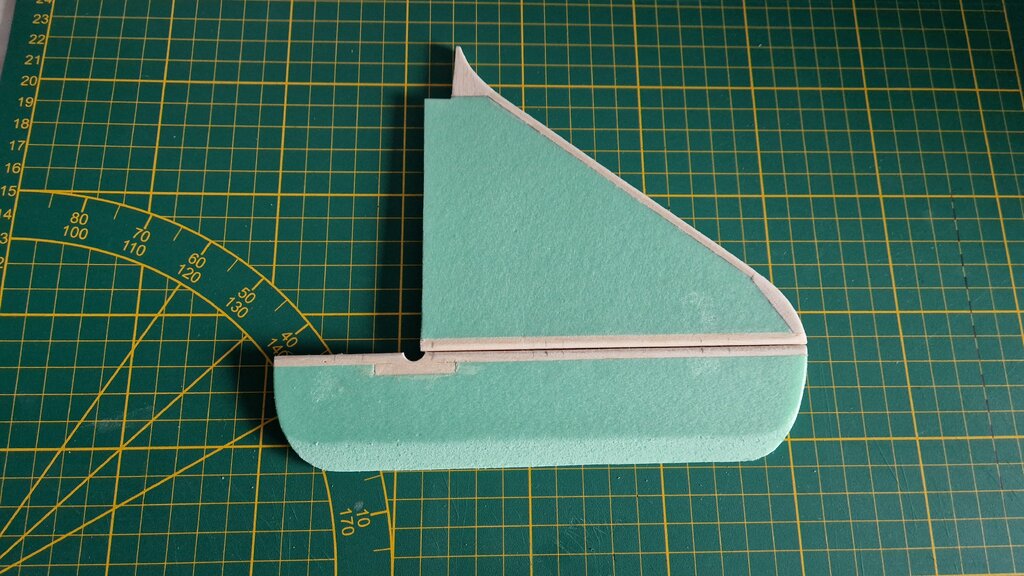

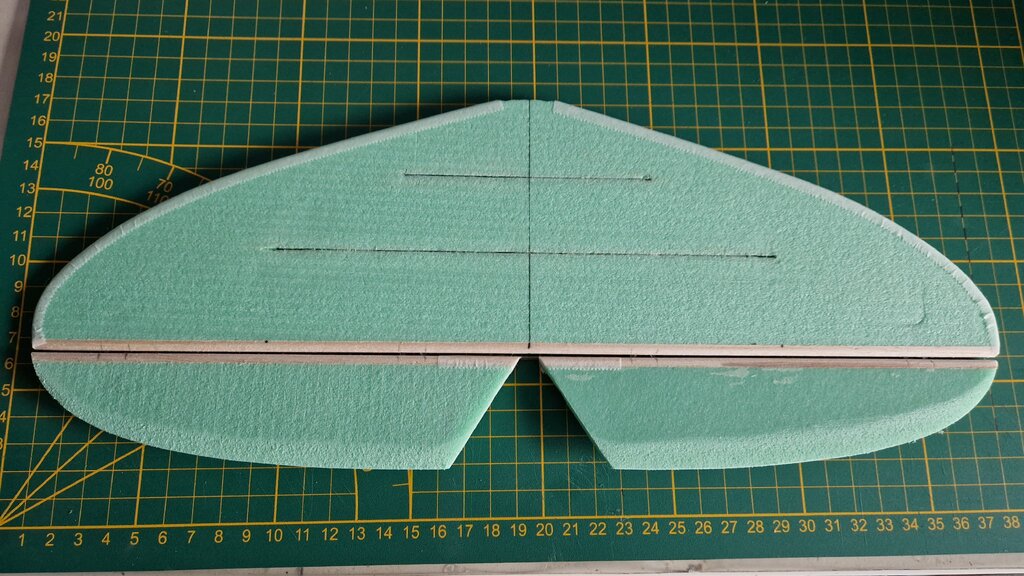

Stateczniki są płaską deską z zaokrągleniami. Statecznik poziomy wzmocniony dodatkowo prętem węglowym. Zawiaski z butelki PET.

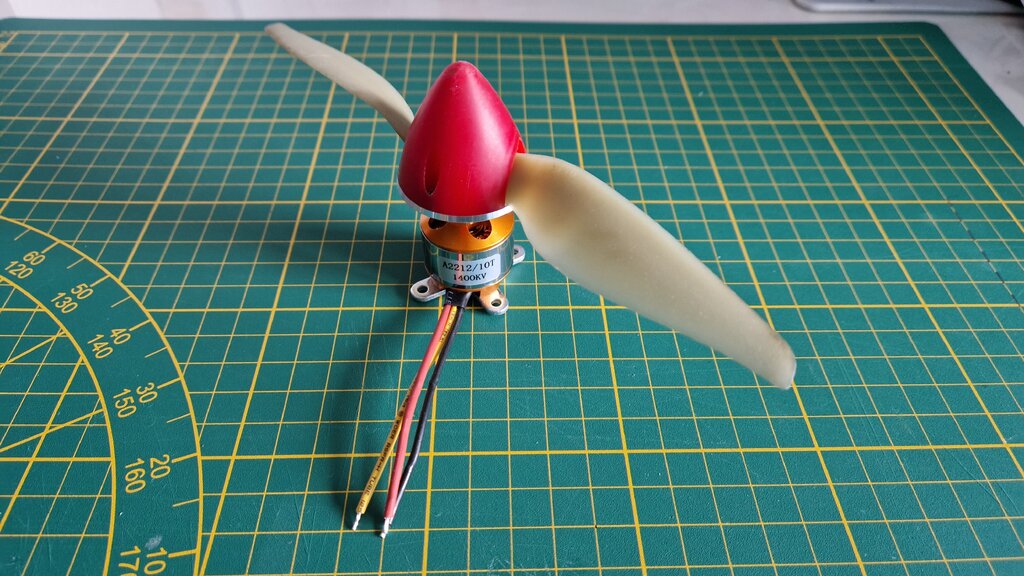

Napęd ze śmigłem i kołpakiem z wicherka 10




Na razie tyle :) Troszkę wolno to powstaje, po godzinach. Plany są takie aby zrobić go na podwoziu kołowym a po oblocie wyposażyć w pływaki. Waga całości przewidywana coś około 1kg max. Maska będzie z butelki PET lub drukowana. Postaram się sukcesywnie relacjonować postęp prac z tego mojego ulepka :)

  • Upvote 4
Link to comment
Share on other sites

Klasyczny tartak z charakterystycznym wizerunkiem z lat 30-ych, ładny model będzie 👍

Nie wiem czemu poszedłeś w kierunku depronu ale całość wygląda dość solidnie. Kluczem sukcesu będzie oczywiście skrzydło i jego konieczne usztywnienie za pomocą kesonu ... chętnie zobaczę jak wybrniesz z tego fragmentu w depronowej wersji.

Trzymam kciuki za sukces projektu.



ms

Link to comment
Share on other sites

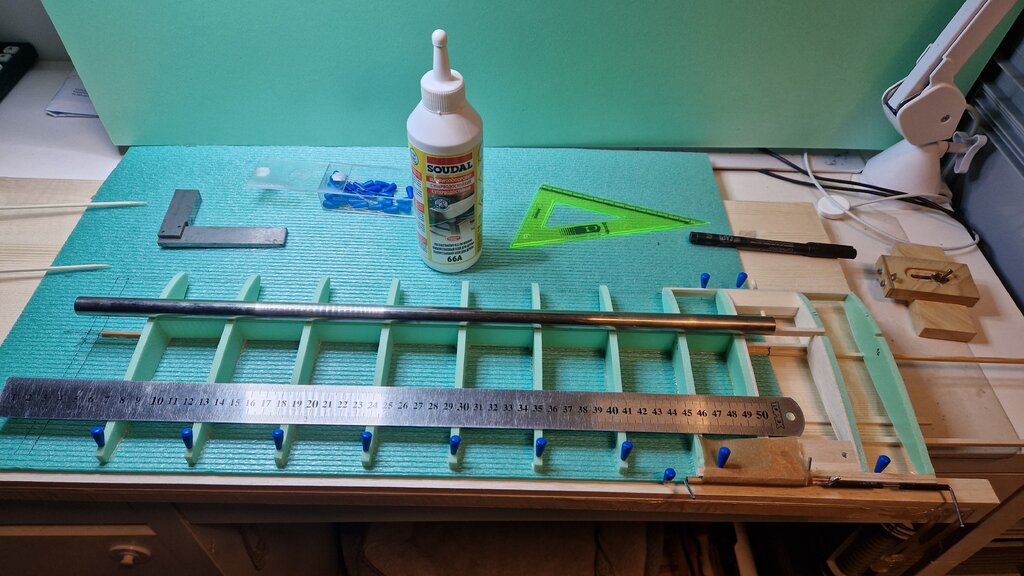

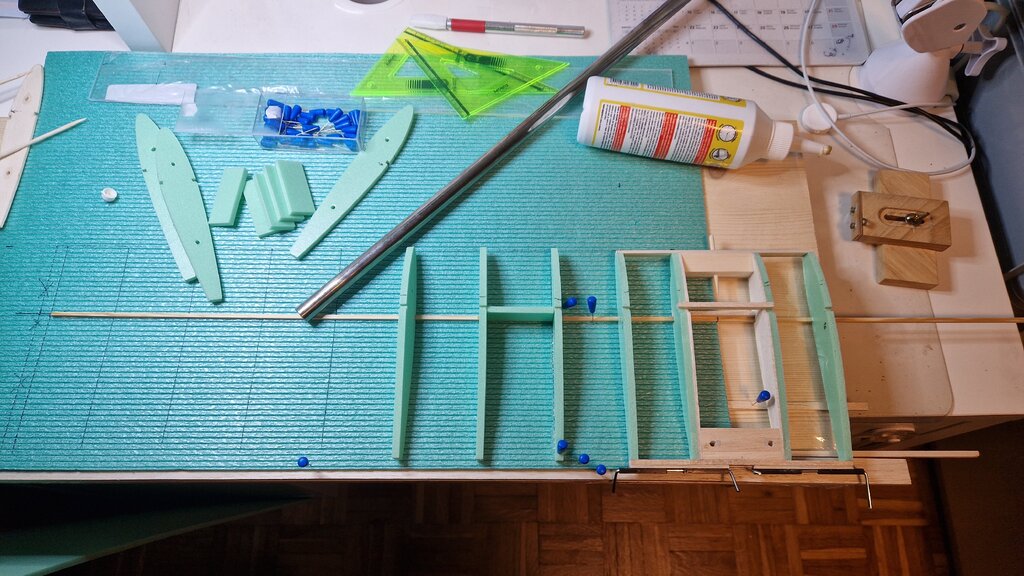

Drewno też mi jakoś lepiej pasuje, ale chciałem spróbować czegoś nowego. Skrzydło mam zamiar zrobić tak jak Motylasty w swoich TOTO. Żeberka z pianki, pokrycie z podkładu 3mm (bardzo podatny na zginanie, taki gumowaty) i na wierzch laminat z japonki i lakieru.

Link to comment
Share on other sites

53 minuty temu, Karollo napisał:

 Żeberka z pianki, pokrycie z podkładu 3mm (bardzo podatny na zginanie, taki gumowaty) i na wierzch laminat z japonki i lakieru.

W Castoramie są podkłady pod panele firmy Diall, są białe i dużo lepsze od zielonych. Taki prawdziwy Depron.

Link to comment
Share on other sites

5 godzin temu, kesto napisał:
6 godzin temu, Karollo napisał:



W Castoramie są podkłady pod panele firmy Diall, są białe i dużo lepsze od zielonych. Taki prawdziwy Depron.

Widziałem je na półce, niestety mam spory zapas tych zielonych :)

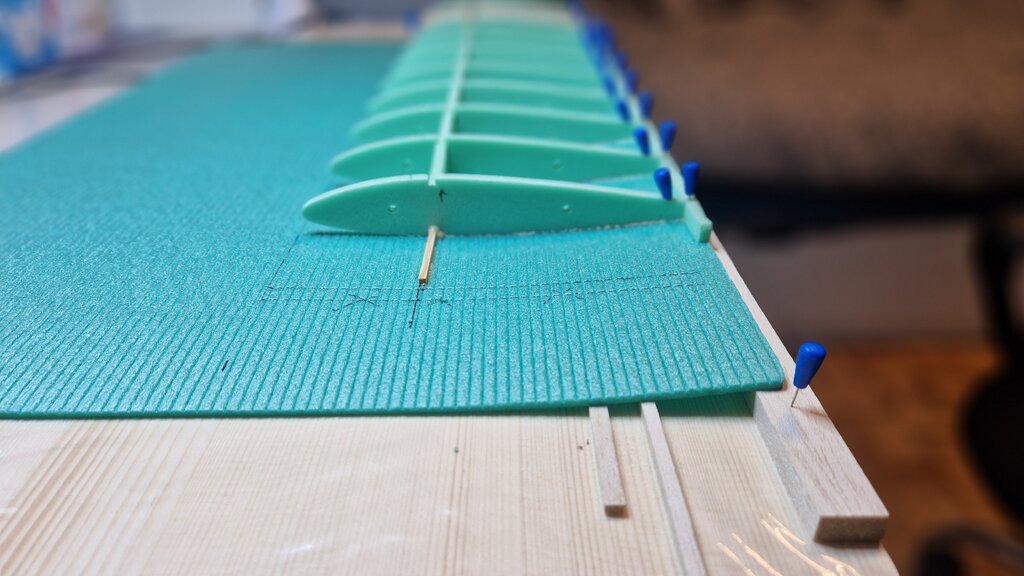

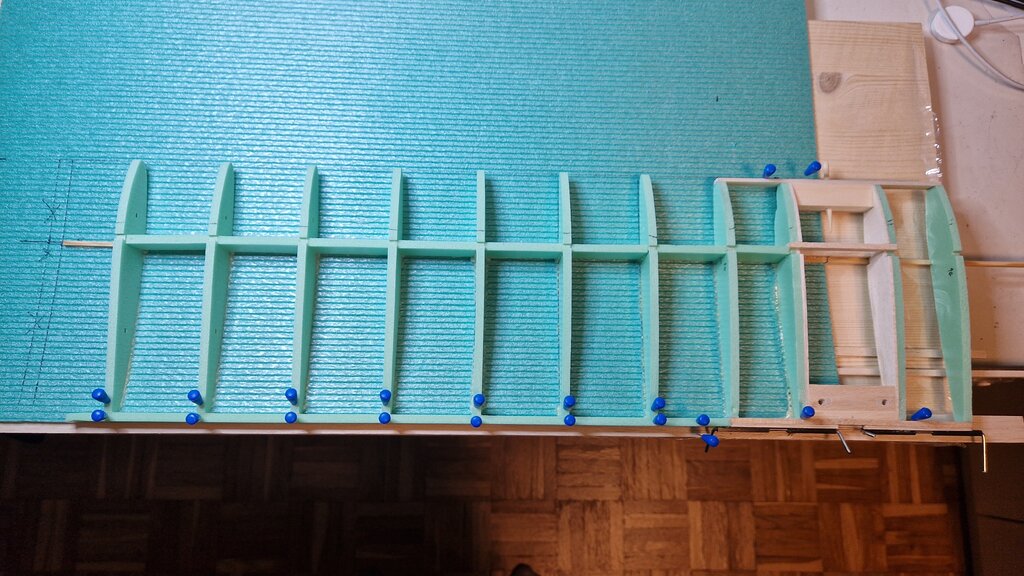

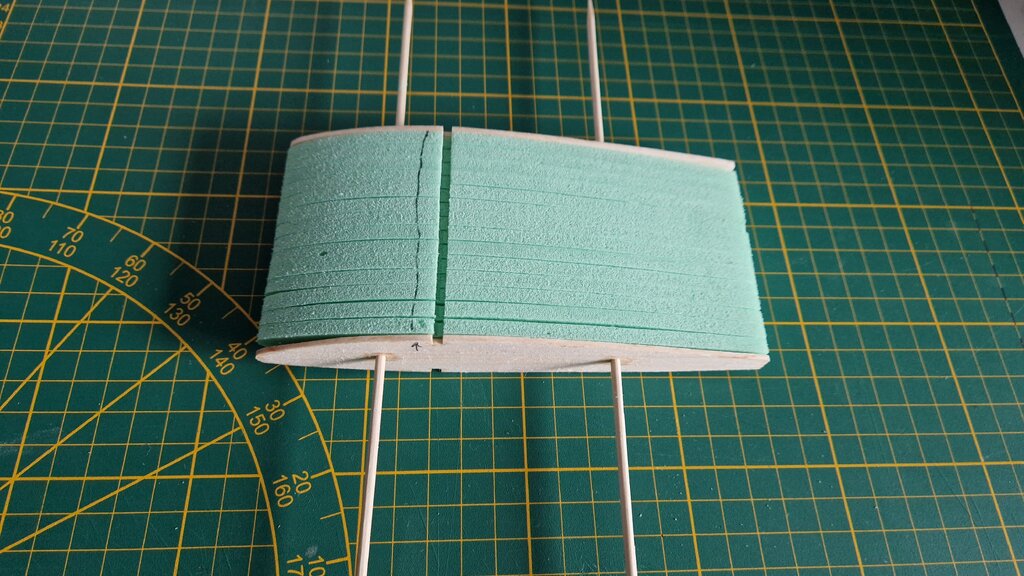

Jedna połówka skrzydła już się klei.











Link to comment
Share on other sites

7 godzin temu, kesto napisał:

W Castoramie są podkłady pod panele firmy Diall, są białe i dużo lepsze od zielonych. Taki prawdziwy Depron.



Też używam tych płyt, ale ostatnio będąc w Krakowskiej Modelarni wziąłem do ręki depron - jaki ono sprzedają. Płyty Diall są bardzo podobne do Depronu z Modelarni , natomiast miałem wrażenie za są gęstsze, mocniejsze. Niestety nie kupiłem żadnej płyty żeby porównać na spokojnie. ( może następnym razem), Płyta Dial jest natomiast 30% tańsza.

Link to comment
Share on other sites

Płyty "Dial z Casto" są w modelarni klubu Aircombat Kraków często wykorzystywane do budowy modeli i dobrze się sprawdzają jakościowo ale głównie cenowo względem depronu dostępnego w sklepach modelarskich.

Powstały z tych płyt szybowce, edukacyjne Piper-y , powstał też Rafik electro oraz Grouman Goose ... który zaliczył wiele udany startów i lądowań na wodzie 😁



Mam nadzieję, że zielone podkłady pod panele zapewnią właściwą sztywność budowanego skrzydła.

Gęsty układ żeber, międzydźwigarowe wzmocnienia i sosnowe dżwigary dobrze rokują ale martwi brak krawędzi natarcia. Zagięty depron na natarciu jest bardziej trwały gdy zostaje oparty na balsowej listewce lub choćby "wpuszczonym w dziubek żeberek" szaszłykowym patyczku z bambusa.

Każdy modelarz ma jednak swoje pomysły i mam nadzieję, że ten pokazany na zdjęciach powyżej również się sprawdzi 👍



ms

  • Dzięki 1
Link to comment
Share on other sites

Zaczynam czuć niedosyt wytrzymałości tego skrzydła 🤔 Zgodzę się że tam powinna być choćby listewka, albo patyk od szaszłyków. Teoretycznie pokrycie japonką usztywni. Ale nic nie szkodzi abym tam dodał taką listewkę :) także plan na dziś jest. Końcówka skrzydła jest półkolista i zwężająca się symetrycznie i aby łatwiej wykonać, zrobię ją oddzielnie i dokleję. Ogólnie patrząc na to co do tej pory zrobione, szybciej było by wyciąć skrzydła styropianowe i okleić tym podkładem albo bezpośrednio papierem :) Może sprawdzę to po wykonaniu tej wersji.

Link to comment
Share on other sites

40 minut temu, Karollo napisał:

 Ogólnie patrząc na to co do tej pory zrobione, szybciej było by wyciąć skrzydła styropianowe i okleić tym podkładem albo bezpośrednio papierem :) Może sprawdzę to po wykonaniu tej wersji.

Tak właśnie zrobiłem w swoim modelu MC-72.



  • Upvote 1
Link to comment
Share on other sites

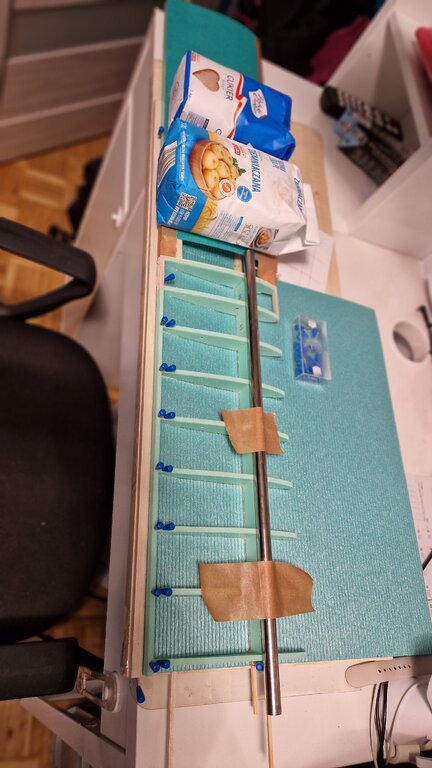

Zapas cukru i mąki się przydał :) Jedna połówka zamknięta. Jednak zamknięta część wydaje się wystarczająco sztywna bez dodatkowych wzmocnień. Od strony lotek pójdzie listwa balsowa. Pytanie tylko jest takie: czy oś obrotu lotek powinna być centralnie (logiczne w przypadku symetrycznego profilu) czy może być na krawędzi górnej? (Widziałem w Clark-Y takie rozwiązanie).


Link to comment
Share on other sites

W tak małym modelu to moim zdaniem nie ma znaczenia. W układzie dolnopłata styk lotki krawędziowej na górnej powierzchni skrzydła bez charakterystycznej szczeliny ładniej wygląda 👍



ms

  • Upvote 1
Link to comment
Share on other sites

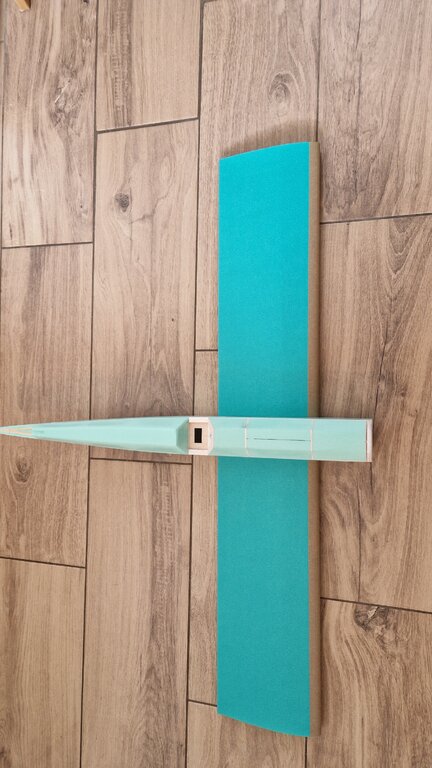

Skrzydła już przymierzone :) Faktycznie ładniej wygląda to na styk do górnej płaszczyzny skrzydła, tak też zrobię, dzięki :)

Odpada też wklejanie zawiasów, bo zastępuję je taśmą.

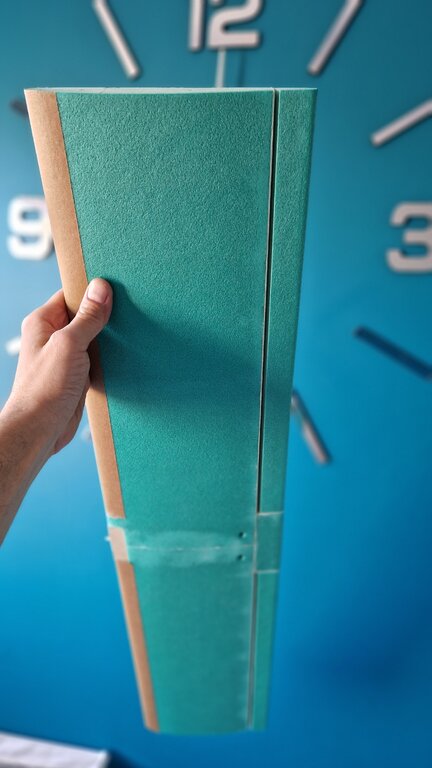

Lotki wstępnie podklejone na swoje miejsce. Taka kanapka z pianki, ale sztywna.

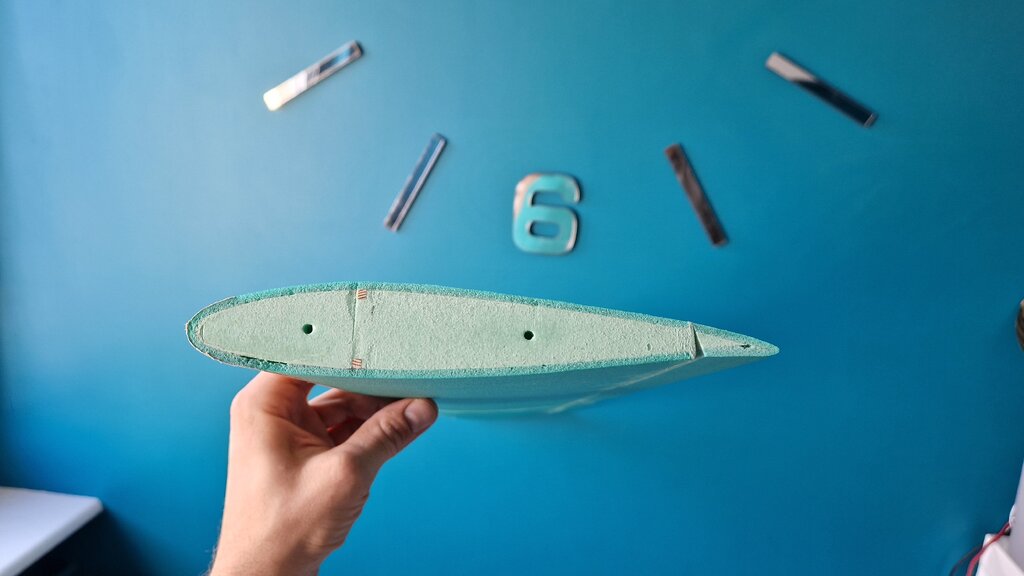

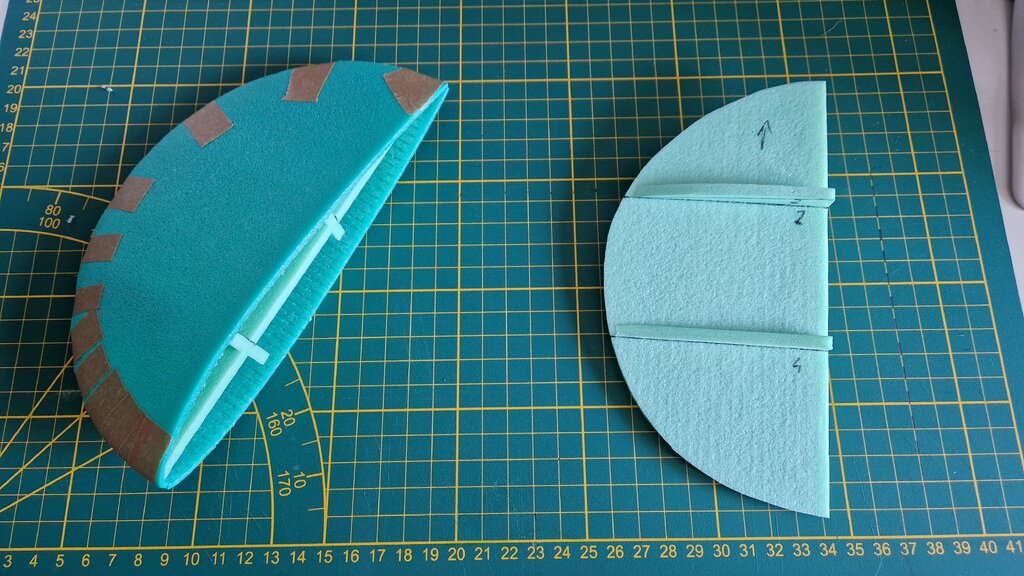

A to końcówki płata, wstępnie poskładane.




Brązowa taśma jest tylko do łapania i zabezpieczania przy montażu, także zniknie z płata.



30.03.2024

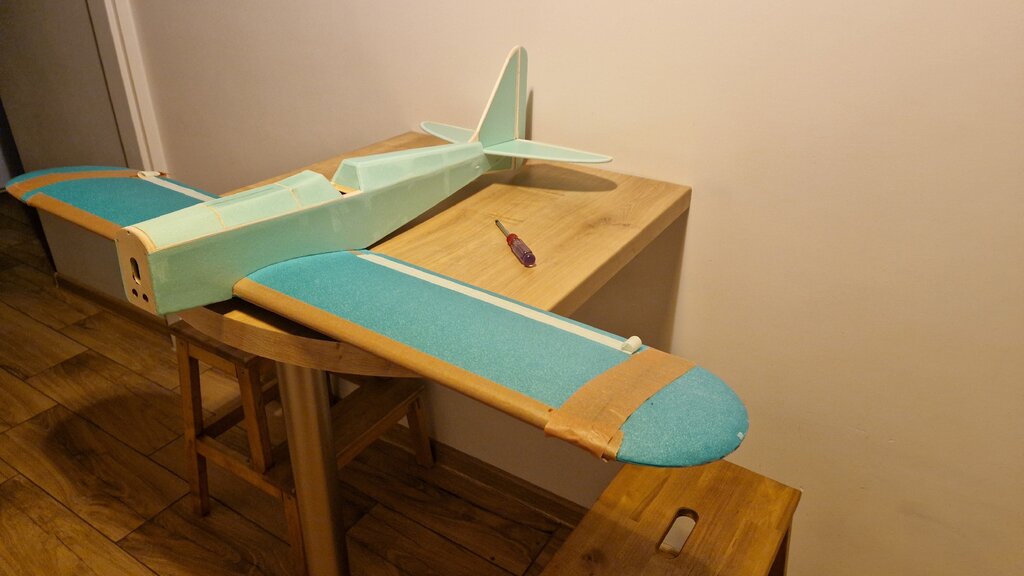

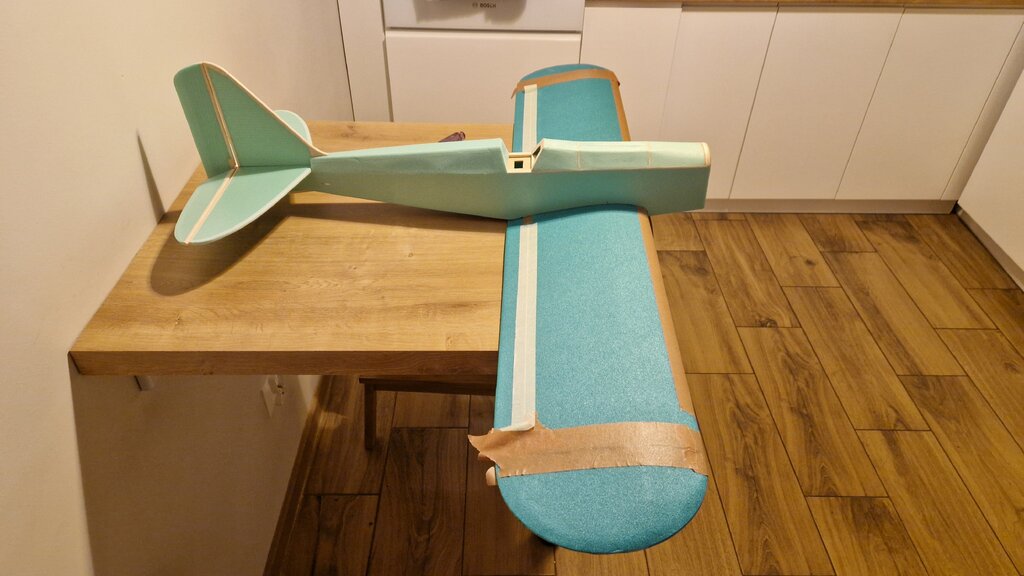

Poskładałem go żeby obejrzeć bryłę :) Maska jest w trakcie.





  • Upvote 4
Link to comment
Share on other sites

W dniu 27.03.2024 o 07:31, mirolek napisał:

Płyty "Dial z Casto" są w modelarni klubu Aircombat Kraków często wykorzystywane do budowy modeli i dobrze się sprawdzają jakościowo ale głównie cenowo

 Wracając do płyt depronowych



W dniu 26.03.2024 o 23:34, RobRoy napisał:

Płyty Diall są bardzo podobne do Depronu z Modelarni

Wybierając się ponownie na zakupy do Modelarni (Kraków) zabrałem próbki depronu Diall z Castoramy. Na oko i dotyk są bardzo podobne - białe , jednorodna struktura - wytrzymałość na na zgniatanie bardzo podobne ( nie chciałem zniszczyć tych w sklepie).  Udało mi się zważyć płyty w Modelarni i okazało się  że ich gęstość to #3 - 42 g/dcm3, #6 i #9 - 33 g/dcm 3, Płyty firmy Diall są ok 15 % lżejsze, czyli będą mieć niewiele mniejszą wytrzymałość ale cena jest ok. 30 % niżasza.

To tak dla informacji, dla tych którzy szukają dobrego materiału do budowy.

  • Upvote 2
  • Dzięki 1
Link to comment
Share on other sites

5 godzin temu, KLAKu napisał:

Tak , dokładnie o te płyty. Dostępne są grubości 3, 6 i 9 mm. W nastepnym modelu o rozpietosci ok 1500 kadłub będę robił z 9 .



Link to comment
Share on other sites

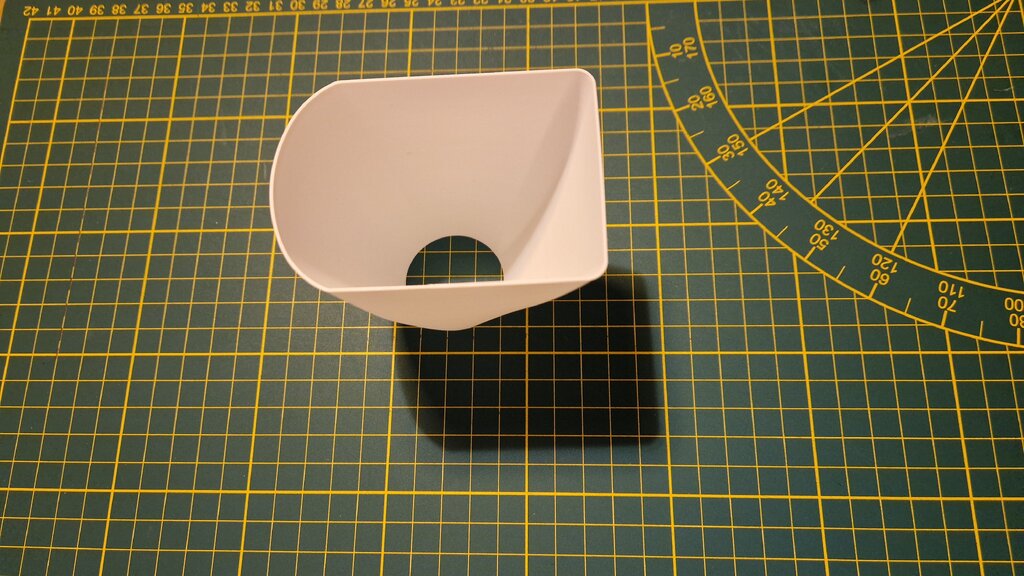

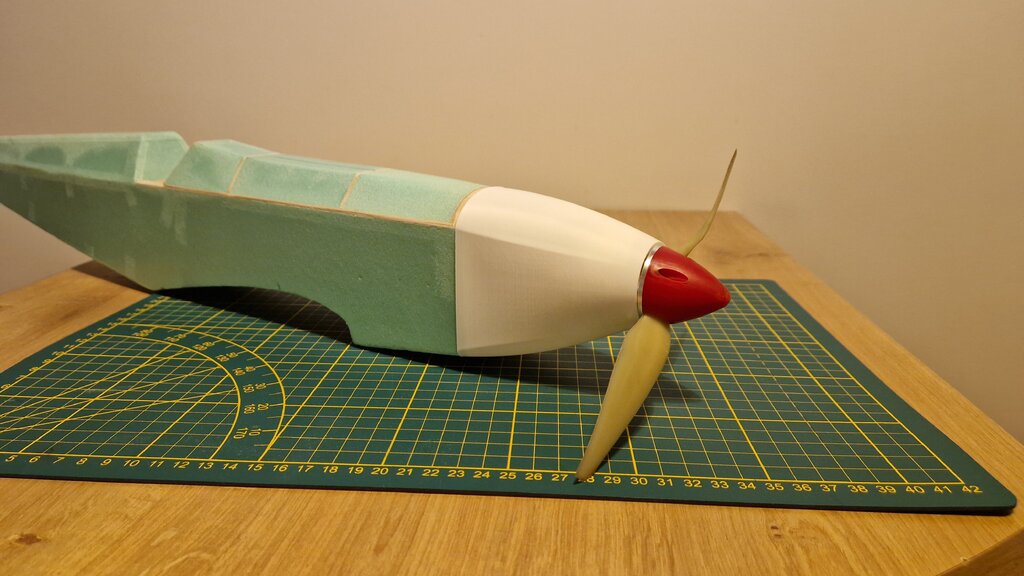

Maska silnika wydrukowana, będę dopieszczał bryłę bo w DS Mechanical nie do końca udało mi się przejście z kadłuba w kołpak. Na planie co prawda jest nos opuszczony, ale idę w stronę szybszej maszyny MC-72 :D

Sam wydruk jest pustą wydmuszką, w zasadzie ważący tyle co owiewka z butelki PET.

Do zrobienia jest łoże silnika.

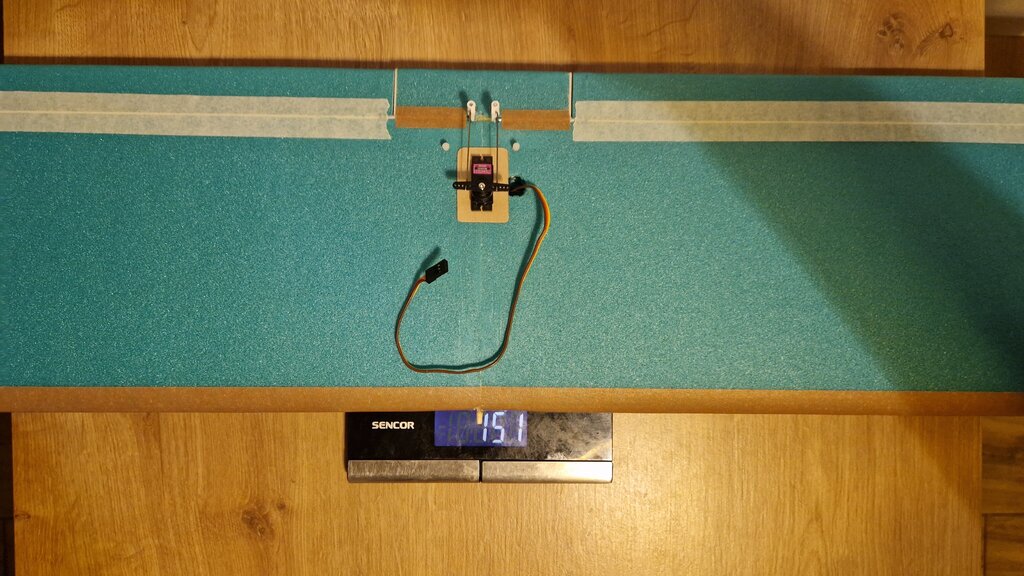

Masa skrzydła przed "opapierzeniem": 151g


Link to comment
Share on other sites

Cytat

Masa skrzydła przed "opapierzeniem": 151g

Bardzo dobra waga i szkoda byłoby ją znacznie zwiększać ....zrób próbę na boku pokrycia folią modelarską 👍. Jeśli dobrze zapanujesz nad temperaturą to wyjdzie bardzo lekko i kolorowo.

Można tez okleić skrzydło samoprzylepną folią PVC, wyjdzie wagowo podobnie jak papierem ale jeszcze mocniej.



ms

Link to comment
Share on other sites

Posted (edited)

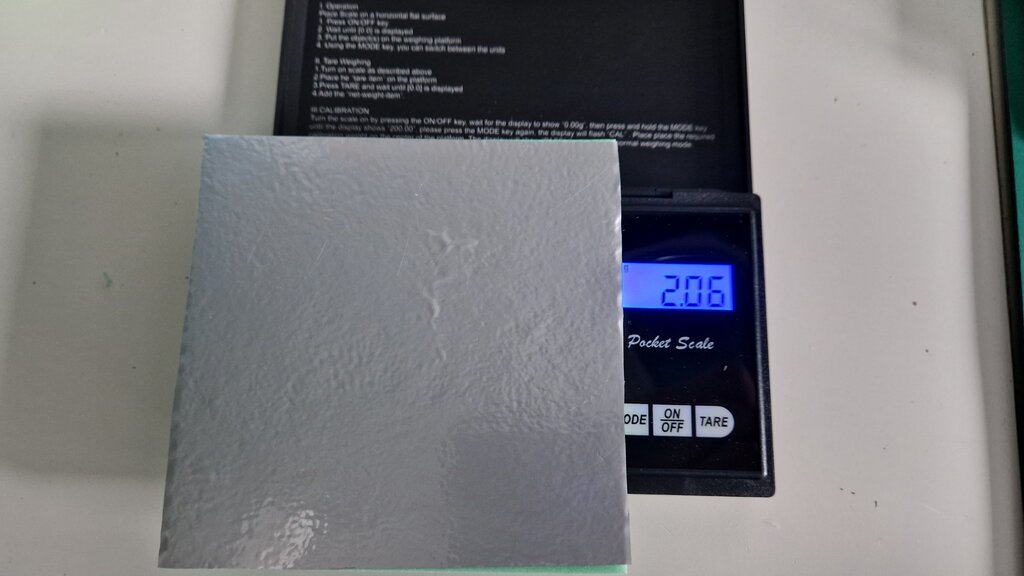

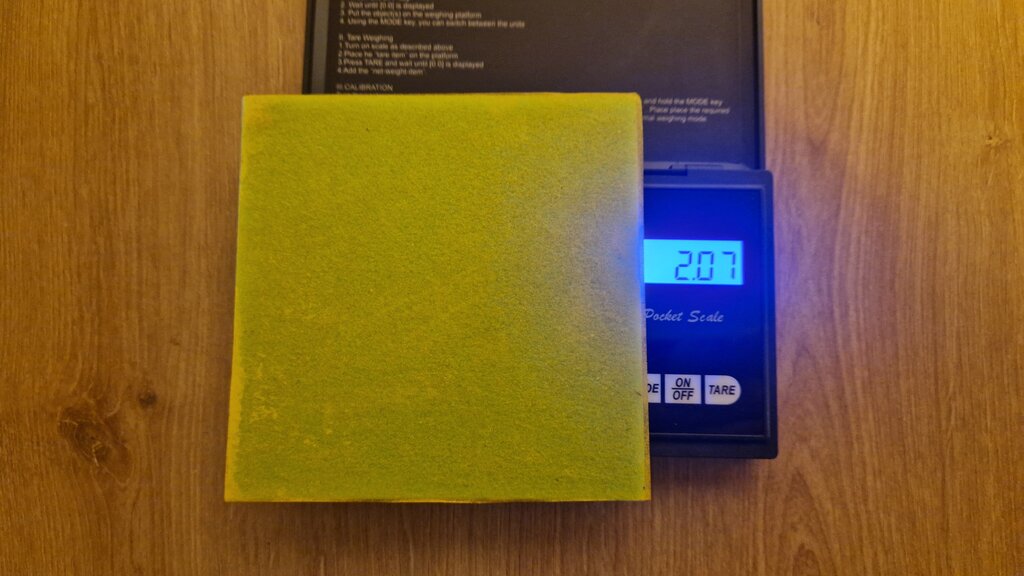

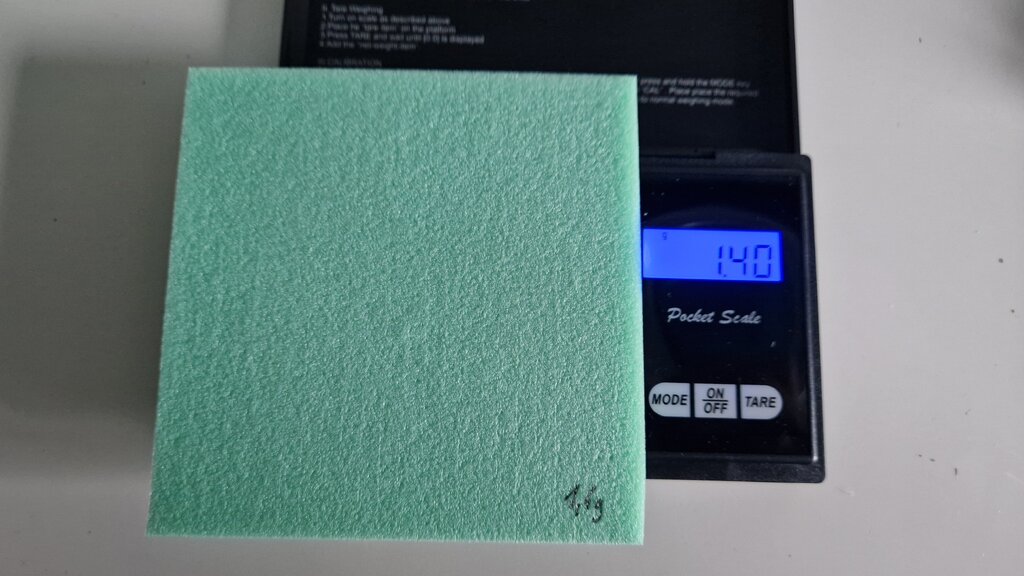

Zrobiłem próbę z folią oracover i klei się rewelacyjnie, trzyma się jak taśma samoprzylepna i da się po oderwaniu ponownie dokleić.

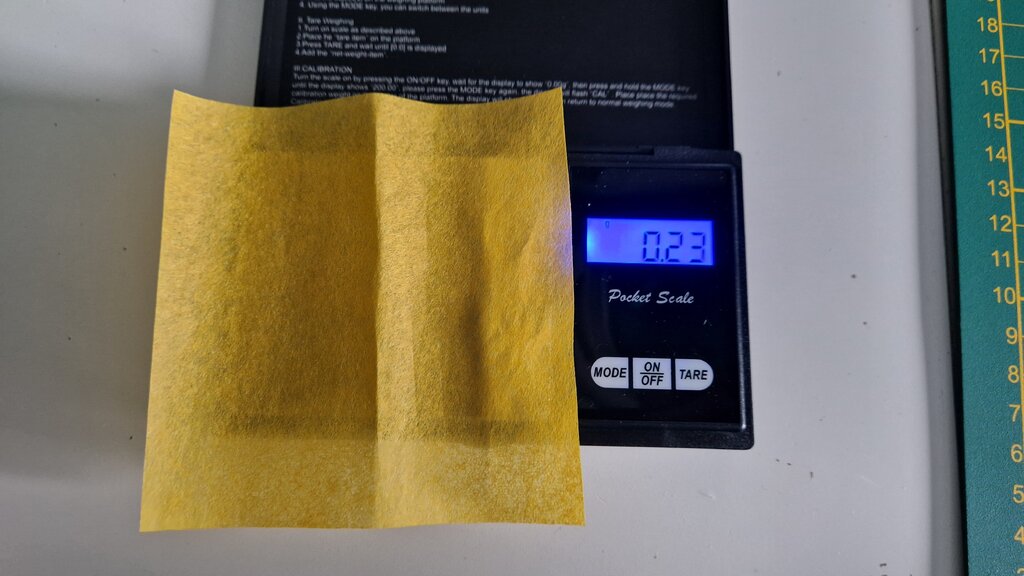

Próbka ma powierzchnię 1dm2 i grubość 5mm.

Następna będzie oklejona bibułą na lakier.

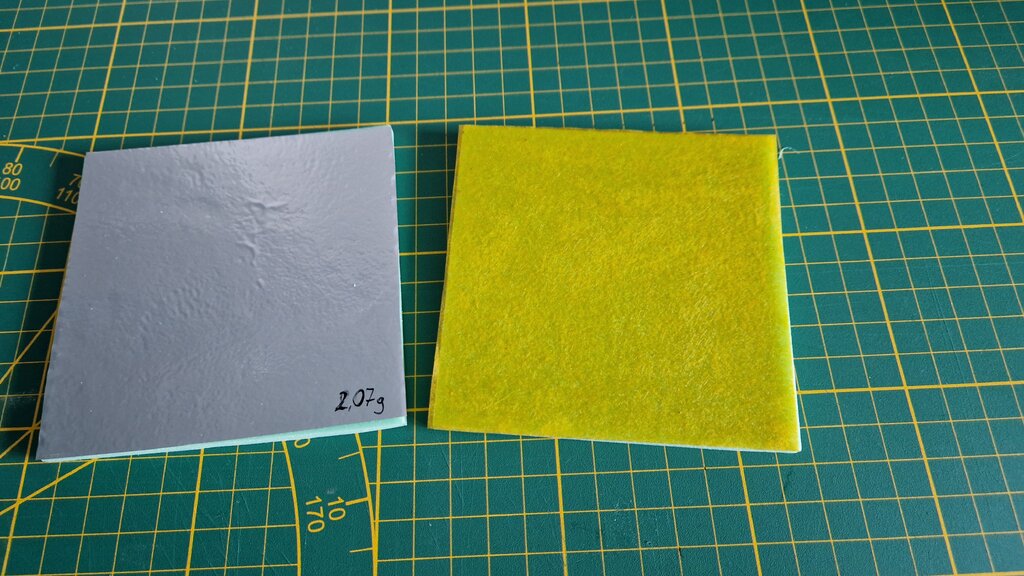

Pokrycie bibułą na lakier wyszło prawie identyczne wagowo, a lakier jeszcze powinien schnąć (suszyłem ze 3h).




Podsumowując to folia wyjdzie lżej ze względu na to że jest już w kolorze a bibułę trzeba jeszcze malować. Dodatkowo ten lakier wodny jest średnio odporny na wodę. Faktura ze względu na mat jest ładniejsza w pokryciu bibułą. Koszt w tym wypadku przemawia za bibułą, bo posiadam jej trochę.


Edited by Karollo
  • Upvote 3
Link to comment
Share on other sites

Posted (edited)

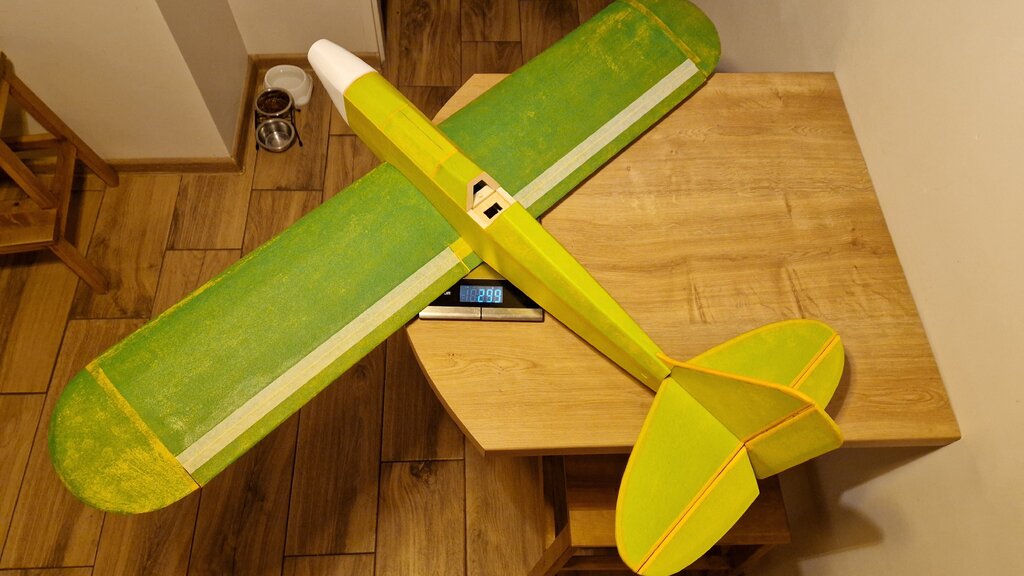

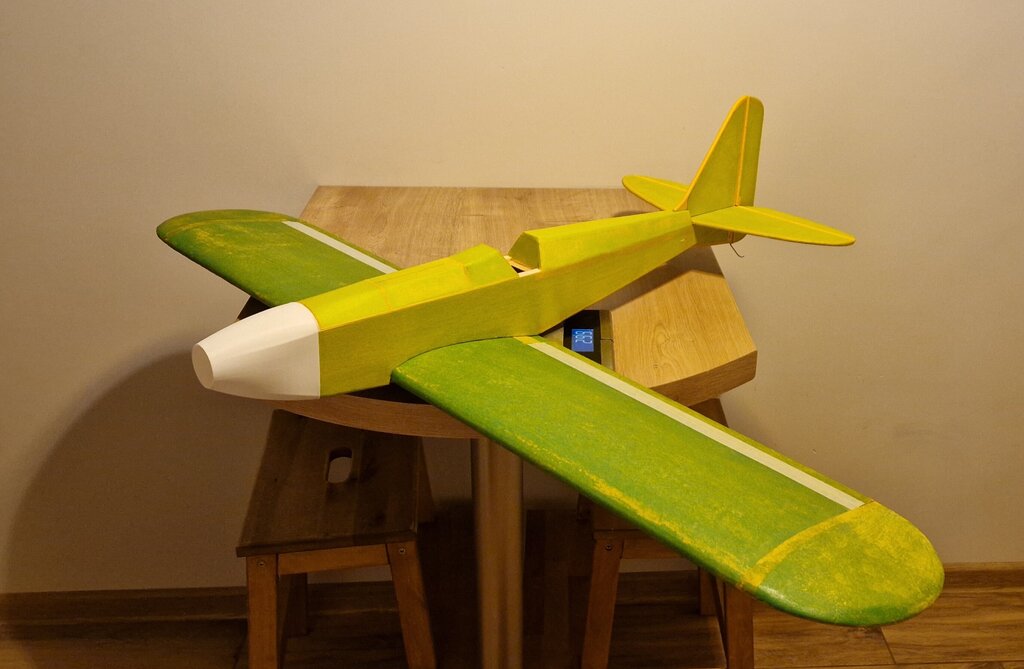

Poskładałem na sucho całość, oklejoną żółtą bibułą. Waga pustej skorupy bez podwozia i wyposażenia ~300g. Wzrośnie po malowaniu, ale ze względu na włoski będę musiał przetrzeć i polakierować powtórnie. Jeśli zbudował bym go z białego depronu to bym się nad folią nawet nie zastanawiał :)







Teraz wybór malowania...

Edited by Karollo
  • Upvote 2
Link to comment
