jędrek

Bartek, coś dla Ciebie http://www.jety.cz/forum/viewtopic.php?f=9&t=62

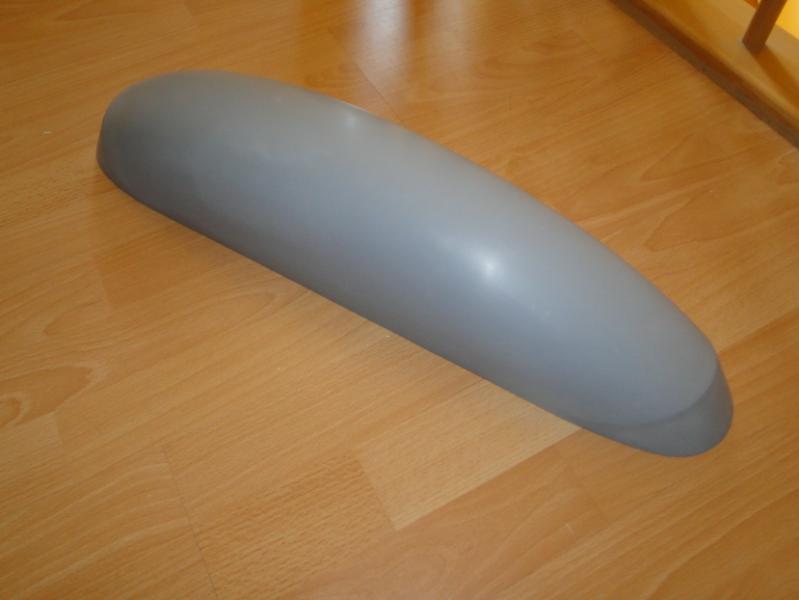

Arek, kopyto będzie wykończone na błysk, wyszpachlowane, wymalowane. Z tego będę zdejmował formę do tłoczenia wewnętrznego, jak nie wyjdzie w ten sposób, zrobię w formie kopyto do tłoczenia na zewnątrz. Wiem, wiem sporo roboty, ale chcę uzyskać dobry efekt końcowy. Mateusz, robiłem tak kopyta do kabin pod zestawy i zdało egzamin. Bez tych skosów wypełnionych mogą być problemy z "wyciąganiem" tworzywa przy tłoczeniu.

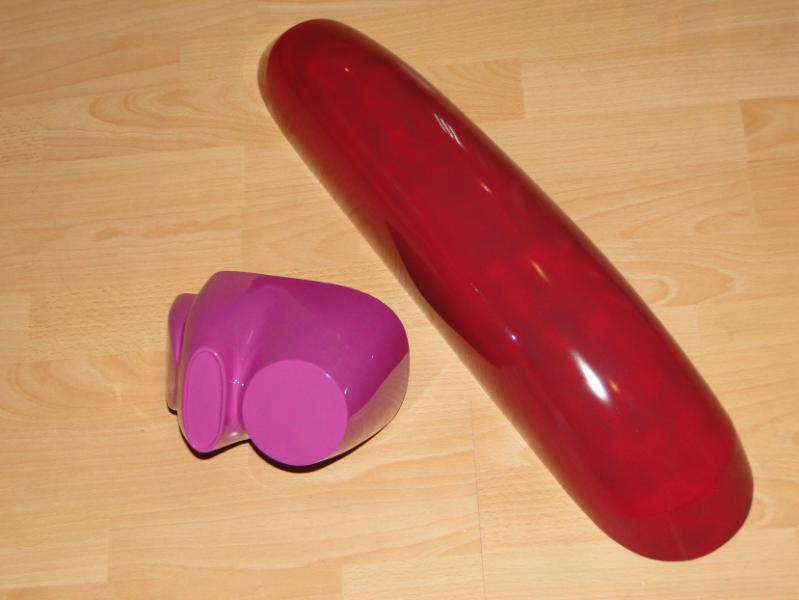

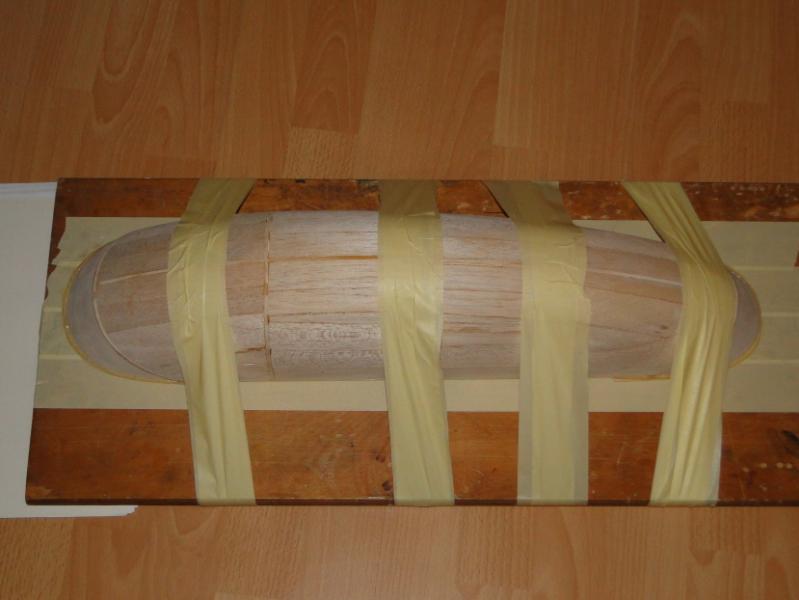

Witam Nie za wiele się działo, ale powoli do przodu. Praca przy kopycie kabiny, trochę długie do tłoczenia, około 60cm, ale jakoś damy radę . Kalkomanie do modelu już gotowe, niemam ich jeszcze fizycznie, dostałem na razie tylko zdjęcie.

A dla obu inspiracją był Madness , poszukaj jak wygląda.

Witam Dzięki za dobre słowa, jakoś tak wyszło z Dragonem . Wg opisów Dragon powstał już w czterech wielkościach, oryginał, większy, jeszcze większy i mini, bo Prezes Henio( u nas) zbudował też wersję o rozpiętości 1100mm. I też dobrze lata .

A jakie modyfikacje wprowadziłeś? Może coś na planach trzeba zmienić?

Cześć Dadzą odpowiednie, mam podobnie w Orliku i jest OK.

Bartek, zwichrzenie geometryczne można ustawić na etapie projektu, rysując żebra z podpórkami już zwichrzone o odpowiedni kąt. Tak robię w modelach i wychodzi OK. W Orliku też tak robiłem.

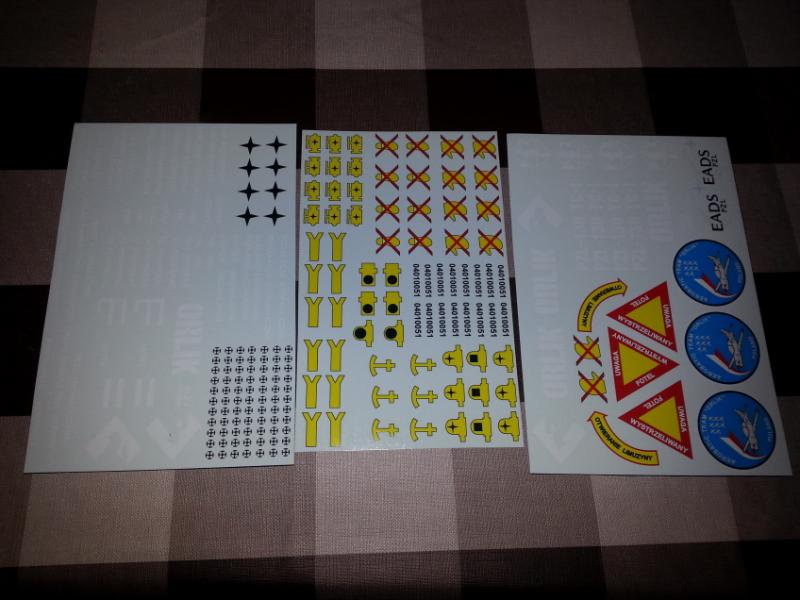

Witam Dostałem próbki kalkomanii białych napisów, jest całkiem dobrze. Tak więc napisy techniczne to będzie kalkomania. Mam tez maski pod aerograf, ale to nie będzie to. Malowany podkład do pokazania to szary Motip podkładowy. Znak PZL też kalkomania.

Czarek, a może w powietrzu przechwycili .

Witam Pisałem już kiedyś w innym wątku, że prawdziwy Graupner skończył sie na MC-24 (pulpit). W tej chwili po przejęciu przez SJ to porażka pod względem mechanicznym nadajników. I wiem co piszę. Latam na Graupnerach od ponad 35 lat, przeszedłem przez różne modele nadajników. Zresztą nadal używam MC-24 .

Ciężko będzie. Moja wersja to TC I, oni latają na TC II, a wiele egzemplarzy o interesujących mnie numerach bocznych zostało zmodyfikowanych do wersji właśnie TC II.

Dzięki.Za dużo zabawy z podmalowywaniem. Prowadzę rozmowy, będzie albo kalkomania albo maski pod aerograf.

To jest już dogadane z nimi

Witam Otrzymałem wczoraj bardzo miłą niespodziankę . Napisałem maila do Zespołu Akrobacyjnego "Orlik". W odpowiedzi dostałem od D-cy Zespołu, rysunek oryginalnego logo Zespołu w Corelu. W tej chwili latają na wersji TCII i loga wcześniejsze różnią się trochę. Ale na podstawie zdjęć przerobiłem i mam logo wcześniejsze, do wersji TCI. Na pewno model będzie wyglądał atrakcyjniej. Trzeba pomysleć o kalkomaniach.

Rozmawiałem dzisiaj . Cena trochę zbiła mnie po uszach, muszę przemyśleć. Hmm.. wydrukuj białe napisy .

Witam Najchętniej użyłbym kalkomanii kolorowych. Tylko kto to robi i jaki koszt? Zrobienie projektu to żaden problem, nawet skomplikowane .

Folia samoprzylepna i to taka nie pierwszej świeżości. Napisy techniczne będą wycinane u kogo innego. Mają 3mm wysokości. Mam nadzieję, że coś z tego będzie .

Witam Zrobiłem próbki malowania znaczka PZL i napisu Orlik wyciętych na ploterze. Ploter z lekka już "rozjechany", ale nie wyszło źle. Malowane na okładkach płyt CD Motipem podkładowym. Kółko ma średnicę 20 mm Na żywo wygląda to znacznie lepiej

Dokładnie tam dotarłem , mają ponadto wiele ciekawych innych materiałów.

Dzięki Paweł za podpowiedź co do białej kalkomanii (ewentualnie jakiś namiar). Rozwiązuje to część problemów, choć wycięcie szablonów do malowania szachownic nie jest żadnym problemem. Co do małych napisów a nawet bardzo małych i co najważniejsze czytelnych, dowiedziałem się dzisiaj o jeszcze jednej metodzie. Zrobię próby to dam znać o efektach. Edit Namiar na białą kalkomanię już mam , rozmawiałem, jest dostępna bez problemu.

Witam O tym nie pomyślałem hmm... ale poradzimy sobie. W takim razie część będzie drukowana na folii o której pisałem, część na folii białej, a szablony pod napisy będą wycięte na ploterze.

Nie robiłem tego jeszcze, ale kolega robił i wyszło bardzo dobrze. Koszt kartki A4 około 8-10 zł. Według opisów , drukujesz na drukarce laserowej potrzebne rysunki, wycinasz z małym naddatkiem lub po krawędziach, wkładasz do letniej wody, folia oddziela się od papieru, naklejasz folię z nadrukiem na przedmiot, wyciskasz pozostałą wodę i odczekujesz do wyschnięcia. Podobnie nakładało się kalkomanie na modele plastikowe. Niestety nie wiem jeszcze jaki jest koszt wydruku na laserówce, ale przeżyjemy . U siebie na modelu będę pokrywał dodatkowo kalkomanie lakierem bezbarwnym, ze względu na napęd spalinowy . Więcej szczegółowych informacji u wujka Gogola.

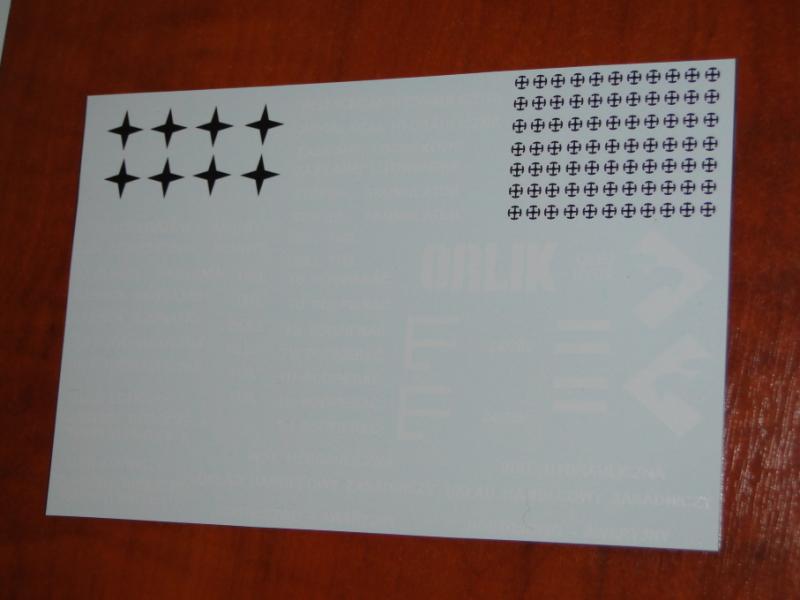

Dokładnie jak napisałeś, to jest wydruk testowy na zwykłej kartce. Podkład celowo szary, żeby były widoczne białe elementy. Docelowo wszystko będzie drukowane na specjalnej kalkomanii do druku na drukarkach laserowych, atramentowe nie wchodzą w grę.

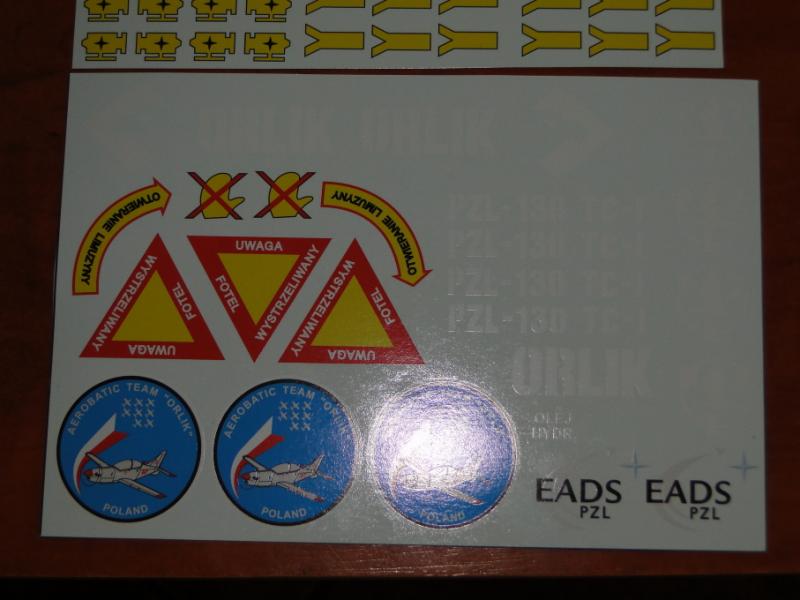

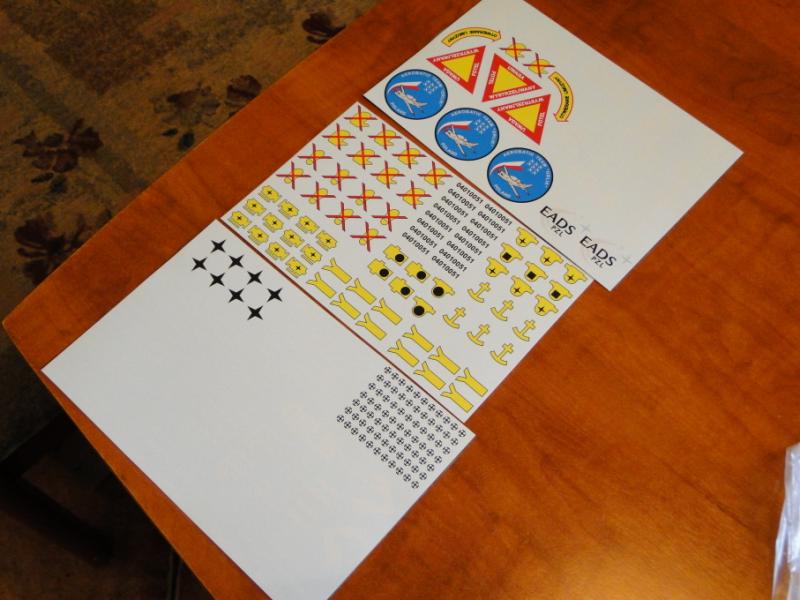

Witam Popracowałem troszkę w Corelu nad przygotowaniem oznaczeń Orlika i przygotowaniem do zrobienia kalkomanii. Będzie jeszcze więcej znaczków technicznych w żółtym kolorze, ale numer boczny samolotu będzie malowany farbą. Z drukarki nie uzyskam właściwego koloru.
