Wicherek 10 E jak elektryk

[przemo]

Jako że miałem budować F-18 z depronu ale że w moje ręce wpadły gotowe elementy ze sklejki i balsy wycięte laserem Wicherka 10 no to nie mogłem sobie odpuścić spróbowania zbudowania modelu z drzewa za młodu zbudowałem kiedyś ze dwie Jaskółki, jedną halówkę z napędem gumowym i jedną większą gumówkę no to sądzę że może uda mi się taki model zbudować ... ogólnie Wicherka buduję na oryginalnym profilu, skrzydło ze wzniosem. Sterowanie 3 kanałowe czyli gaz, SK i SW. Plany miałem rysować ale znalazłem w sieci plany w pdf'ie więc idę dalej na łatwiznę i po prostu je wydrukuje

Zawartość paczki jaką dostałem i oczywiście zakupiłem już zapas listewek sosnowych 3x3 mm i 3x5 mm. Serwa 9 gramowe a silnik to Tower Pro 2410, 90 W, 890 kv sądzę że będzie w sam raz aczkolwiek silnika jeszcze nie mam w rękach

Na chwilę obecną mam tyle ... czyli prawie nic ... następny etap wydrukowanie planów i zaczynam od kadłuba ...



Pytań i wątpliwości mam dużo choćby do statecznika pionowego zmieniać jego kształt czy zostawić oryginalny ? Kształt oryginalnego mi się osobiście podoba ale zdoła lałem wyczytać że oryginalny kształt był projektowany do lotów swobodnych i jego skuteczność może być mniejsza jak dodamy do niego SK ? Pogromcy mitów ... prawda czy fałsz ? Ogólnie za wszelkie uwagi, porady i wskazówki będę bardzo wdzięczny budowa tego modelu mam nadzieję zadecyduje czy nadal będę skłaniał się ku piance modelarskiej czy ku balsie i sklejce ...



Dorzucam plany w pdf do Wicherka 10

WICHEREK10 plan.pdf

[Wojtek Sz]

Siadam na widowni, zajmuję miejsce z przodu, żeby było lepiej widzieć i obserwuje Twoją relację.

[przemo]

Planów wydrukowanych jeszcze nie mam a najbardziej chodzi mi o plan kadłuba za to plany statecznika poziomego można sobie narysować samemu więc tez tak zrobiłem i dzisiaj poszedł statecznik poziomy wraz ze sterem wysokości.





Wcześniej jak byłem łebkiem i chodziłem do modelarni to impregnowało się balsę nitrocelonem i tu też mam to zamiar wykonać. Na dzisiaj tyle. Statecznik wydaje sie dość wiotki i podatny na skręcanie ... przejmować się tym czy dać jakieś wzmocnienia ? w planach brak wzmocnień więc może moje obawy są bez podstawne.

[olo]

Wcześniej jak byłem łebkiem i chodziłem do modelarni to impregnowało się balsę nitrocelonem i tu też mam to zamiar wykonać.



Statecznik wydaje sie dość wiotki i podatny na skręcanie ... przejmować się tym czy dać jakieś wzmocnienia ?



To impregnowanie Sobie odpuść szkoda czasu i nitrocellonu,niepotrzebne rozwiązanie.

To chyba nie będzie wodnosamolot

Statecznik jest wiotki i zależy czym go okleisz.

Jeżeli papierem japoński na nitrocellon to zrobi się sztywny jężeli będzie to folia to będzie ciut mniej sztywny.

Zresztą w tym zestawie części Wicherka można by było zrobić pewne zmiany i wyszedłby model ciut lepiej

Dałeś chyba ciut za grube zawiasy w stateczniku.

Ta listewka w ktorej siedzą jest chyba ciut za cienka,chyba jeszcze ze słabej balsy.

Można by dać zawiasy z PET-a ale chyba już na to za póżno

Edytowane 16 Marca 2013 przez olo

[przemo]

olo dziękuje za zainteresowanie tematem. Zawiasy są tylko wsadzone w każdej chwili moge je wyciągnąć. Natarcie to listwa balsowa 3x3 mm a spływ to balsa 3x5 mm. Każde porady mile widziane. W razie czego mogę zrobić statecznik poziomy od nowa jako deska i grubszy bo przeglądając sieć też znalazłem wicherki z takimi statecznikami. Ster wysokości jest grubości 3 mm. Jest to mój pierwszy model rc z drewna więc dziękuje z góry za podpowiedzi i uzyskana pomoc Kryć model mam zamiar folią.

[olo]

Po zawiasach zostaną otwory i tak ta listwa bedzie osłabiona.

Do takich maleństw to stery przyklejone na folię będą się trzymały.

Sam ster jest wielgachny

Płaski statecznik też dobrze zda egzamin a grubość to pewnie tak z 4 albo 5 mm?

[Krzysiek67]

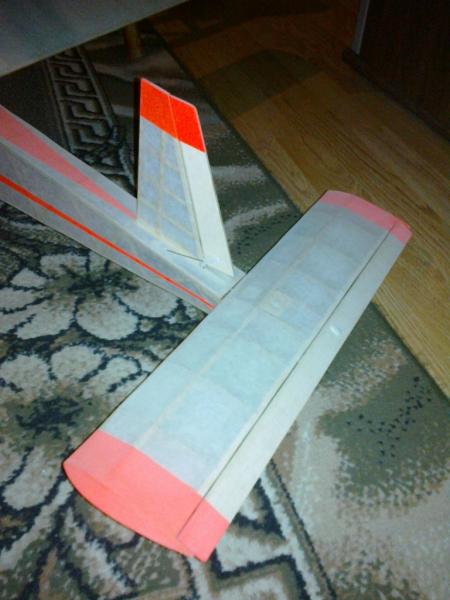

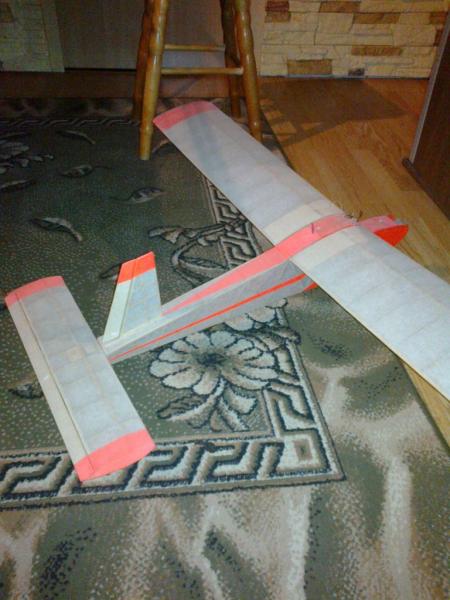

Witam, w moim Wicherku stateczniki i stery wyglądają tak:

zawiasy wykonane z dyskietki, model bardzo dobrze reaguje na stery zmniejszyłem tylko wznios skrzydeł do 4 stopni.

Pozdrawiam Krzysiek

[przemo]

Statecznik mam w zasadzie zrobiony więc chciałbym ten wykorzystać. Mam zamiar oczywiście zrobić go odejmowanego więc w razie czego będzie można zrobić nowy i tym razem deskę. Przeglądając różne fora modelarskie i szukając tematów poświęconych budowie właśnie Wicherka 10 to trafiłem na taki o to temat. Na zdjęciach widać wzmocnienia na stateczniku i się zastanawiam czy może też dołożyć takie wzmocnienia ? Dodam że przestrzeń pod dźwigarem wypełniłem balsą 3 mm.

Czy przyniesie to większą sztywność czy tylko dodatkową masę ?

[utopia]

Obejżyj jeszcze raz dokładnie tamte zdjęcia .

Tam statecznik jest wykonany jako płaska płytka a i reszta modelu jest swobodną interpretacją .

W oryginale nie ma tych wzmocnień

[przemo]

Chodziło mi o to czy te wzmocnienia coś wniosą do sztywności statecznika ?

[przemo]

Dobra idę dalej ... skrzydła składa się jak puzzle zacząłem z samego rana i już mam gotowe skrzydło oczywiście brakuje paru drobiazgów



Teraz przyszedł czas na kadłub

[przemo]

W skrzydle wypełniłem przestrzeń między dźwigarową balsą 3 mm i dodałem mocowanie zastrzału, Plany wskazują na klocek bukowy 8x8x15 ale miałem pod ręką listwę sosnową 10x10 i taką też wykorzystałem. Listwę przewierciłem na wylot a następnie od góry nawierciłem większym wiertłem i wbiłem zwykłą nakrętkę po czym zakleiłem ją CA.

Widok od spodu



od góry



Plany miały być drukowane ale jednak narysowałem i udało mi się wykonać też boki kadłuba. Zdjęcie jednego boku bo drugi przecież identyczny

[RAFALR30]

Jakie wymiary będzie miał ten Wicherek? Skrzydła montowane będą na bagnety czy jako jeden płat mocowany na gumkę. Jakie "malowanie"?

[przemo]

Hej skrzydła montowane jak w oryginale czyli podparte na zastrzałach a w płaty zamocowane haczyki i dwa płaty połączone przy pomocy gumki. malowanie nie mam pojęcia. Mam zamiar okleić folią oracover ale jakie jeszcze kolory nie wiem. Dawno nie wstawiałem zdjęć z postępów prac ... Wicherek a dokładniej kadłub wygląda już tak....

[przemo]

Dzisiaj podłubałem przy Wicherku i zostało mi tylko przybliżyć wręgę silnika bo ta obecna jest za głęboko. Takie moje nie dopatrzenie. Zastrzały zrobiłem według planów czyli listwa sosnowa 5x3 mm. Zastrzały są przykręcane do kadłuba jak i do skrzydła. Podwozie wykonane z drutu 2,5 mm. We wtorek może ruszę powoli z oklejaniem ciekaw jestem jak mi to wyjdzie ... moje pierwsze oklejanie

parę zdjęć









mocowanie płatów ze sobą

[Pacza]

Yyy... wicherka w życiu nie robiłem ale czy w Twoim statecznik pionowy nie jest odwrotnie?

[pyton]

właśnie chyba kolega źle statecznik pionowy przymocował;/

[przemo]

A dlaczego źle ?

Plany

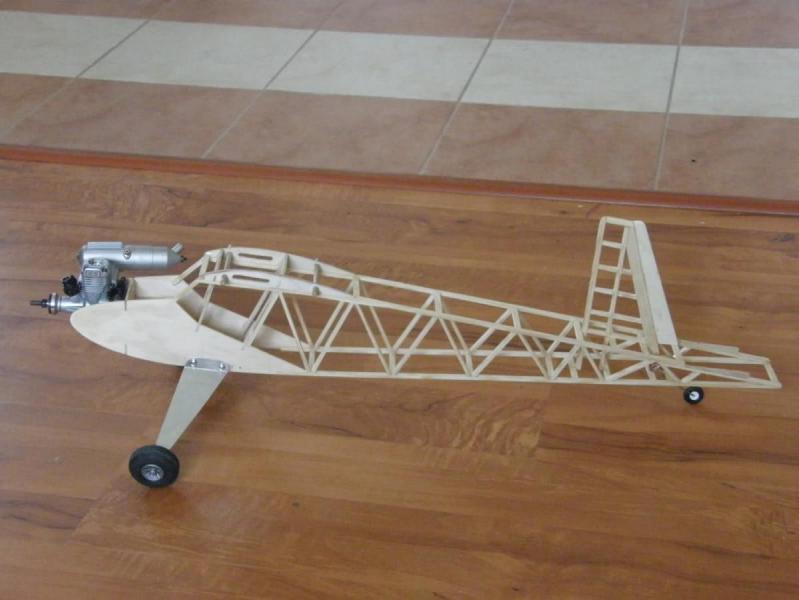

I inny Wicherek znaleziony pod tym linkiem



i jeszcze jeden



Chyba że nie o tam wam chodzi to bardzo proszę o wskazanie błędu bo ja nie widzę

[RobertK]

Wszystko ok,ale listewki od pionowego powinieneś dać dłuższe ,patrz plan

[Fred]

Tak na mój gust statecznik pionowy "robi" za ster kierunku i odwrotnie. Chyba , że celowo zrobiłeś ster kierunku o tak dużej powierzchni.
