Witam serdecznie.
Uszyłem pewien latawiec wg. poradnika na jednej z niemieckich stron, który wygląda następująco:
W locie:


Na ziemi:
Wiem jedynie, że to była strata czasu ponieważ w moim mniemaniu jakoś dziwnie się on układa w powietrzu, cieżko jest go postawić ale jak już się "napompuje" i ma mocno pod wiatr to potrafi się wzbić na wysokość sporego drzewa (skończyła mi się linka). Problem leży na pewno w długości linek bo leci z przechyłem do tyłu i czasem potrafi zawinąć się do tyłu w powietrzu ale nie w tym rzecz. Zależało mi na tym żeby podpiąć do niego aparaturę RC i nim trochę polatać lecz to na pewno nie wykonalne na tym latawcu. Znalazłem pewną ciekawą stronkę, na której jest wiele planów (kity) różnych latawców komorowych: http://www.kiteplans.org/cat_2/sub_24/
Zastanawiam się nad uszyciem jednego z nich ale mam pewne obawy, że problem będzie nadal taki sam - są to plany na latawce a nie na mini-paralotnie (fakt wyglądają podobnie ale myślę że to duża różnica).
Najbardziej satysfakcjonowałby mnie model glajta, którym mógłbym latać w termice, który realistycznie leciałby w różnych warunkach ale nie mogę znaleźć w internecie żadnych planów ani pomocy. Znalazłem nawet program, którym możnaby coś takiego zaprojketować (foilmaker) ale nie mam takiego doświadczenia w tym temacie żeby to zrobić. Zauważyłem że kilku użytkowników na forum zajmowało się już tym tematem więc może znajdzie się osoba, która w jakiś sposób mnie oświeci. :) Uszyć chcę sam, gotowe projekty są w internecie do kupienia ale z ceną lekko przesadzają.
Pozdrawiam i proszę o pomoc. :)

Odnośnik do komentarza
Udostępnij na innych stronach

Rozpocząłem pracę nad mini-paralotnią. Projekt wykonałem programem surfplan z pomocą różnych danych ze stron francuskich, hiszpańskich i niemieckich oraz wzorując się nad modelem "Pulse" ze strony paramodels.pl.
Kilka fotek z pracy:



Jego szerokość będzię wynosiła 2,7m natomiast powierzchnia 1,4m^2. Na ostatnim zdjęciu widać połowę dolnej części paralotni.
Robię ją od 6 dni, póki co idzie dobrze jedynie mam pewne dylematy co do kąta natarcia gdyż wynosi on tutaj 7-8* (stopni) ale chyba będzie ok.
Pozdrawiam :D

Odnośnik do komentarza
Udostępnij na innych stronach

Panowie temat ciekawy i de facto modelarsko nietypowy. Moim zdaniem wartoby przemyslec ulatwienie sobie zycia i skorzystac z patentu kejciarzy. Skrzydla do kejta z tego co wiem maja pompowaną krawedź natarcia. Przynajmniej ja sie z tak konstrukcja spotkalem. Na pewno ulatwi to stawianie i pompowanie skrzydla oraz utrzymanie jego ksztaltu w powietrzu.



Wysłane z mojego GT-I9100 przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

Podaj ten plik, przyjrzę się temu.Jego rozpiętość to 2.7m.!!!/ nie szerokość/. Chyba się pośpieszyleś!?.A jaki to materiał.

Tak, tak chodziło o rozpiętość dzięki za uwagę :) Materiał to wodoodporne tworzywo sztuczne polietylenowe 48g/m^2. Pliku niestety nie mogę dodać jako załącznik forum zabrania ale podaję w linku dla zainteresowanych: http://www31.zippyshare.com/v/ubbWkMR0/file.html

Odnośnik do komentarza
Udostępnij na innych stronach

gdzie taki materiał można nabyć i ewentualnie jaki koszt jest?

Znalazłem to w piwnicy u babci i powiedziała że mogę sobie wziąć :D . Materiał ten miał plakietkę właśnie z taką nazwą. Myślę że to po prostu jakaś plandeka - akurat ta jest w miarę lekka.

Odnośnik do komentarza
Udostępnij na innych stronach

Otwarłem ten plik i jutro sobie dokładnie obejrzę.Na tę powierzchnię dałeś aż 30 cel, kąt zaklinowania masz w osi 0 stopni a na tipie -1stopień, SC w 33stopniach i bardzo skąpe olinowanie.Ale!, skoro masz już pocięte elementy poszyj to, bynajmniej nabierzesz wprawy.

Co do materiału ,jedynie można nabyć skytex 27g/m2 w Dudek Paragliding w Bydgoszczy, za 1mb. coś ok 50 zetek.

Odnośnik do komentarza
Udostępnij na innych stronach

No już i tak za późno.


mayster8405 myślisz że jeżeli go poszyję tak jak tam jest to będzie latał w miarę ? Co zrobiłem źle na przyszłość żebym wiedział? Odnośnie linek to zawsze można dorobić więcej :D A o tych danych przeczytałem na jakiś forach zagranicznych i poźniej pokazywali że latają więc na tym się wzorowałem.



Edit#1:
Środeczki (cele) ma już wszyte, jeszcze kilka drobnych poprawek i ta strona gotowa :) Jutro przystąpię do drugiej strony :D

Edit#2:
Skrzydło już uszyte, dostało linki takie jak podyktował program. Jutro pierwsze próby - zdam relację i postaram się o fotki.

Edit#3:
Z linkami podyktowanymi przez program nie chciał się w ogóle unieść do góry. Gdy skróciłem trochę przednie zaczął się unosić lecz mam nadal problem z ich ustawieniem. Jest w stanie ktoś pomóc lub powiedzieć w jaki sposób one powinny być ustawione ? Próbowałem już wiele wariantów to raz zaczął się zwijać jak harmonijka, raz skręcał na boki a raz jakoś dziwnie latał jak mój spadochron z pierwszego postu. Nie mam pojęcia co jest ale będę walczyć :D



Edit#4:
Dzieki panu mayster8405 paralotnia po kilku dodatkowych zmianach w olinowaniu zaczela sie unosic. Wszystko jest na dobrej drodze - gdy z nia biegne dosyc szybko unosi sie i leci nad moja glowa. Juz mi sie nawet podoba. Musze jeszcze zrobic proby na wietrze i zdam relacje. (Przepraszam za brak ogonkow ale cos mi sie stalo z klawiatura i nie dziala mi alt)


Odnośnik do komentarza
Udostępnij na innych stronach

  • 11 miesięcy temu...

Witam

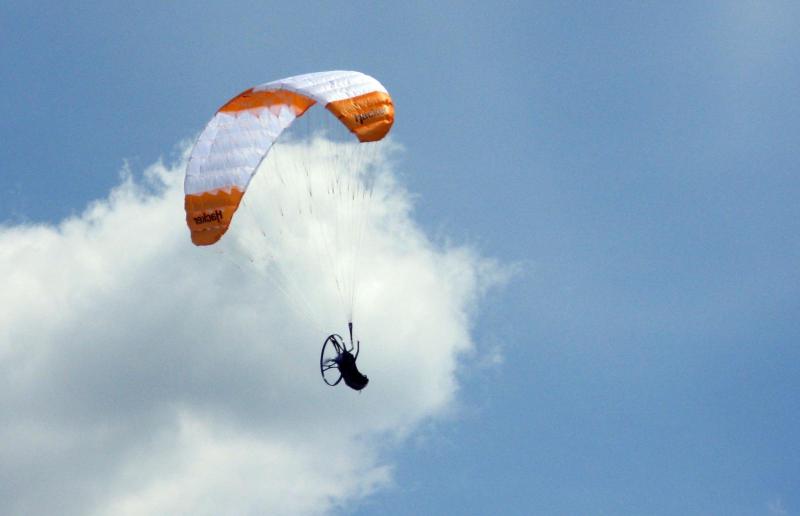

Chciał bym zaprezentować moja paralotnię . Wprawdzie modelarstwa nie ma tu dużo, wykonałem tylko wózek ale może kogoś zainteresuje jak to lata. Jest to paralotnia Hacker "Free" z zestawu kupionego okazyjnie po niższej cenie .

                                                                   Pozdrawiam

Paralotnia Hacker FREE.wmv

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

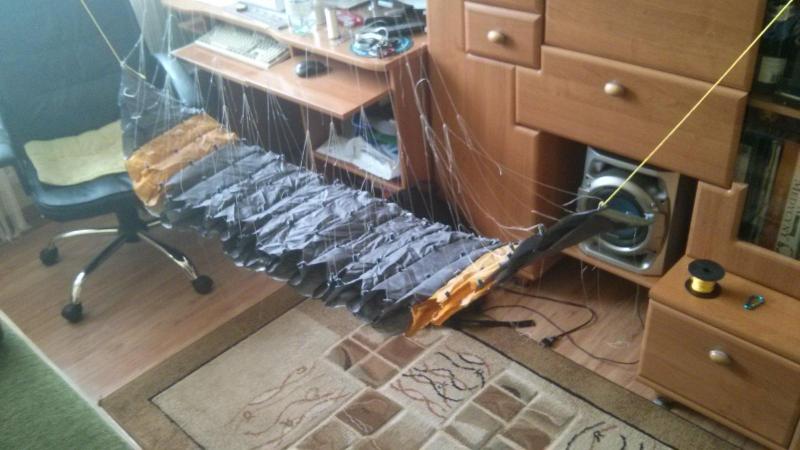

Dosyć długo nic się nie działo ale w końcu powróciłem do mini paralotni. Poprułem całkowicie to skrzydło w kształcie spadochronu i uszyłem coś nowego. Oczywiście jak zwykle problem mam z linkami, ale to tylko kwestia czasu.
bfis jaka rozpiętość tego skrzydła? Jaki silnik do tego? Jeżeli ulotnię to moje to co byście mi polecili ? Myślałem na początku zrobić to na arduino-nano (programować umiem), silniczek bldc i sterownik, 2 serwa, moduł wifi i sterowanie z telefonu tylko że zasięg nie byłby jakiś super ze względu na wifi no i nie wiem czy by nie było opóźnień. Chyba że zaprzyjaźnię się z jakąś aparaturą.


  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Podaję dane techniczne dotyczące paralotni Hacker FREE:

Gleitschirm / Paraglider: Spannweite ausgelegt / material spread: 250 cm

Spannweite projiziert / projected spread: ca. 200 cm

Fläche ausgelegt / material total surface area: 1,28 m²

Fläche projiziert / projected total surface area: ca. 1,1 m²

Leinenmaterial / line material: Aramid gespleißt / aramid spliced

Abfluggewicht / All up weight: 1,2 – 1,7 kg
Rucksackmotor / Paramotor: Motor / motor: Hacker A30-28S

 ESC: Hacker X40-SB-Pro

Propeller / Propeller: APC –E 10x5




       Życzę powodzenia w próbach.

Odnośnik do komentarza
Udostępnij na innych stronach

Od niedawna często spotykam Kolegę bfis na okolicznych łąkach/lotniskach i miałem dwukrotnie przyjemność oglądać jego motolotnię w akcji. Lata owa zabawka powoli i dostojnie, warcząc przy tym całkiem głośno. Fajna sprawa i nowość rzadko spotykana. Choć samoloty jako szybsze, są jednak bardziej ekscytujące. Tak uważam.

Oczywiście Kolega Lotniarz " ujeżdża " również nieduży model akrobacyjny i radzi sobie całkiem zacnie.

Odnośnik do komentarza
Udostępnij na innych stronach

bfis Odnosząc się do danych twojego skrzydełka moje jest prawie 2x mniejsze :D  Ma nie całe 1,5m rozpiętości, więc tak wstępnie oszacuję że 0,5kg mi to podniesie :D Co za tym idzie nie potrzebuję tak dużego śmigła czy też silnika. Ale wielkie dzięki za informacje, będę miał jakiś punkt odniesienia.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Dla Cuando123 i innych zainteresowanych dodaję kilka dodatkowych informacji. Nowoczesne paralotnie tej wielkości są budowane

w układzie "Single-Skin" tj.pojedynczej płaszczyzny nośnej . Mają one takie zalety jak, są stabilniejsze , łatwiej się otwierają ,łatwiejszy start . Wzorowanie się na dużych paralotniach starego typu o podwójnej płaszczyżnie z kieszeniami  utrudnia osiągnięcie pozytywnych rezultatów. Ta sprzedawana przez HK tez nie chce latać.

Na You Tube jest cykl filmów wyjaśniających budowę paralotni .

i kilka dalszych tego autora.


Obecnie czołówka producentów to niemiecki Hacker i francuski Opale. Warto obejrzeć ich strony.

                                          Życzę powodzenia.
