Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10


Recommended Posts

Dokładnie to T1000 ... mundur czarny więc delikatnie strażaka przypomina :P

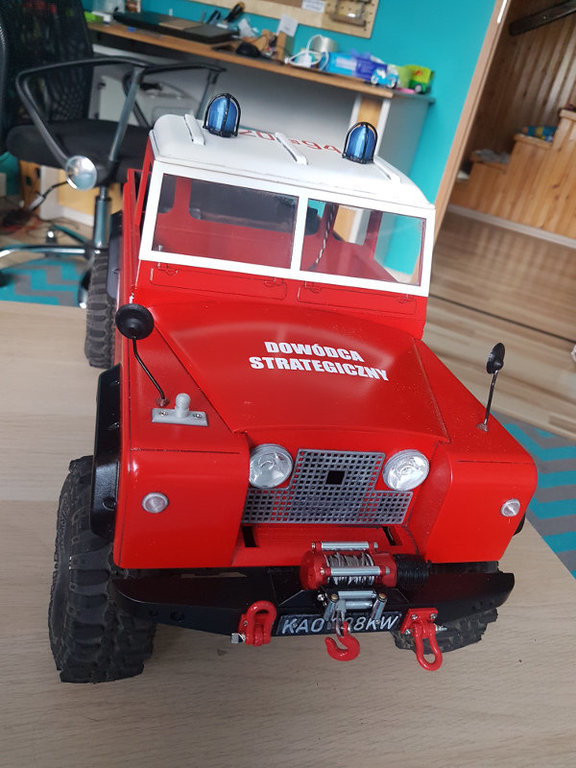

Dzisiaj wleciał mi na budę kolor biały i zrobiłem przymiarkę kryptonimu. Oczywiście to tylko przymiarka docelowo będę zamawiał wycinane na ploterze. Boki karoserii kolor biały, dach kolor czerwony.

Oczywiście wymiar jak i czcionka jest zgodna z zarządzeniem nr 8 Komendanta Głównego PSP z dnia 10 stycznia 2008 roku w sprawie gospodarki transportowej w jednostkach organizacyjnych PSP.







Tylna klapa oczywiście do poprawy i dodam jeszcze chyba białą obwódkę w koło klapy tak żeby klosze lamp tylnych nie utopiły się w tej czerwieni

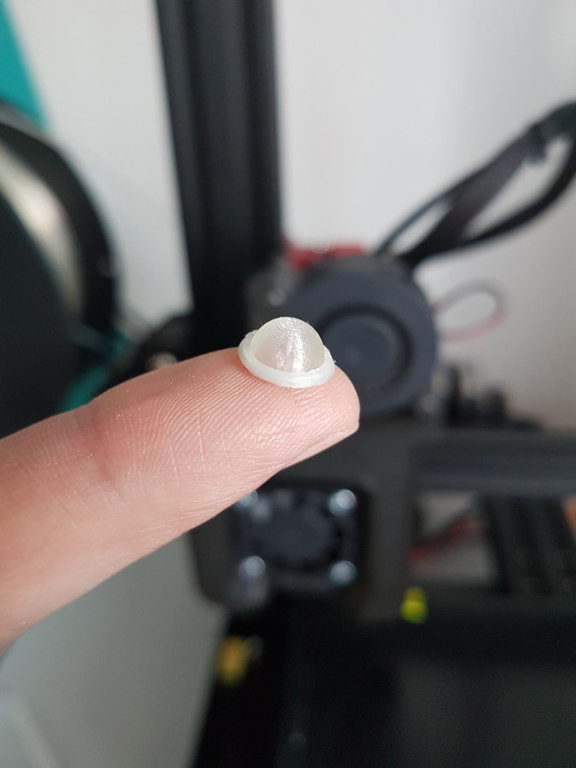

I dokończyłem przednie oświetlenie ... przedstawiam przedni klosz lampy postojowej




Ramka to HT PLA a klosz to transparentne PLA



i na budzie 20200518_203040.jpg.fd60ea20a55b64cce32e6e180e0ae439.jpg



Jutro może zacznę działać coś ze skrzynią tą wielką na pace ...



a zapomniałem jak dojdą naklejki to wszystko pokryje bezbarwnym lakierem w pół macie, potem pierwsza jazda w terenie i będzie porysowany :P .... jak to bywa pierwsza rysa zawsze na drugą już nie zwraca się uwagi :P





CDN ...

  • Upvote 4
Link to comment
Share on other sites

  • 2 weeks later...

Troszeczkę czasu trwało żeby coś popchnąć do przodu ... za dużo pracy a za mało czasu na modelarstwo. Póki co znowu malutki update prac ... w zasadzie już nie dużo brakuje żebym wyciągnął go na przejażdżkę :)

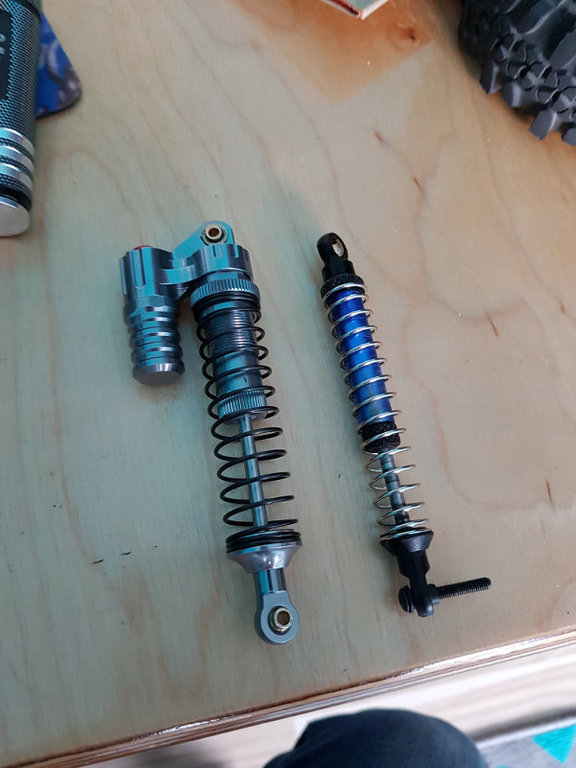

Przyszły wcześniej zamówione amortyzatory i naprawdę dużo miększe według mnie na plus, podwozie bardziej siadło i wydaje mi się że wykrzyż jest dużo większy czyli znowu na plus.




Prawie dokończyłem oświetlenie, brakuje mi tylko masztu oświetleniowego ale nad tym pracuje a przynajmniej jest to w planach w najbliższym czasie :)

Tak mi to świeci










20200520_114629.jpg.62294cb669e118d508a58aabdb193577.jpg20200519_204227_015_01.jpg.45cd3de18fe6ce67392e0250f0cd3347.jpg



Dorobiłem podsufitkę i tylne lusterko




No i co najważniejsze przyszły w końcu kryptonimy na niego :) przy okazji zrobiłem "brudzing" czy tam washing w zagłębieniach ... robiłem to pierwszy raz zaznaczam :P no i przednia szyba na gotowo, poliwenglan 2 mm.












CDN ...

  • Upvote 3
Link to comment
Share on other sites

3 godziny temu, RAFALR30 napisał:

Czy  nadawanie sygnałów dźwiękowe też przewidziałeś dla tego samochodu?

Nie przewiduje ... po pierwsze za bardzo mi się to nie podoba a po drugie model jeździ wolno i będzie wyglądało to nie naturalnie że syrena wyje a jedzie jak po bułki do sklepu :P  ... co innego powolny przejazd z włączonymi światłami błyskowymi ... to jest to :)



2 godziny temu, Francka napisał:

Super to wygląda widać drukowanie wciąga efekt bardzo ładny .

Dzięki za dobre słowo :) Oj wciąga drukowanie Franciszku i to zdrowo ... teraz w zasadzie mam dni przestoju gdzie drukarka nie pracuje i przyznam że czuje się ciut dziwnie jak ona się nie rusza i nie wydaje odgłosów  ?

Link to comment
Share on other sites

Na chwilę obecną mam przerwę w mocy twórczej z dokończeniem ladka więc postanowiłem już go wyciągnąć w teren i co nie co go już ubrudzić i porysować. W zasadzie brakuje mi tradycyjnie zabudowy tylnej paki i zrobienie wygiętych bocznych szyb. W zasadzie mam za sobą 2 dni jazdy. Pierwszy dzień przejechałem nim na jednym pakiecie około 1.8 km i prądu było jeszcze w nim tyle że spokojnie dojechał bym do 2 km ... jazda testowa w ramach spaceru z rodziną ale zaliczyłem jakieś kałuże i 400 metrowy pojazd pod górę z kamieniami.




Jazda daje naprawdę dużo frajdy i ten rodzaj modelarstwa ma niewątpliwie ogromny plus ... jest bardziej aktywne fizycznie tzn nie stoimy w jednym miejscu gapiąc się w niebo czy gogle tylko za modelem trzeba iść :)






Co najlepsze gapa ze mnie co całości ... w pierwszy dzień wybrałem się na przejażdżkę i myślałem, że amortyzatory przyszły zalane a tu się okazuje że sucho jak nie nie wiem co :P ... drugi dzień jazdy już z zalanymi i przyznam że zawieszenie odżyło :)



Może się zmobilizuje na dniach i dokończę te nieszczęsne szyby i zabiorę się za kończenie paki, w zasadzie dużo mi nie zostało.



Pozdro :)

  • Upvote 3
Link to comment
Share on other sites

  • 2 weeks later...

Przemku ciekawe muszę przyznać :)

obecnie landek stoi ... borykałem się z pracą zawieszenia i w końcu udało mi się poprawnie zalać amortyzatory ale w sumie tak nie do końca ... gdzieś jeszcze powietrze jest w środku i czekam na pojemnik próżniowy żeby się go wyzbyć. Między czasie też poprawiałem fabrykę chińską w tych amorach bo zapomnieli Chińczycy wywiercić dziur w talerzykach przez które miał przepływać olej. Przy okazji na allexpresie namieżyłem sklep Injory i idą mi metalowe wierzę amortyzatorów z mocowanie drążka panharda więc będzie przeróbka zawieszenia 4 linka na 3 linka z drążkiem panharda. Denerwuje mnie skręcanie przednich kół przy pracy zawieszenia więc w terenie to jest jego blokowanie a nie praca jak powinna. Jak mi nie wyjdzie to mam jeszcze jednego asa w rękawie czyli serwo powędruje prosto na most napędowy.

Pod kątem wykończenia za wiele się nie zmienił ... przyznam że mało czasu miałem i części brakowało. Jak podgonię to coś wrzucę :)



A ciężarówki od tesli bardzo fajna :)  ... od dwóch dni ujeżdżam Mavic'a Air 2 i drukarka chodzi non stop pod kątem drukowania akcesoriów typu, pudełko na śmigła, uchwyt z mocowaniem kątowym na telefon czy tam zasłonki na złącza do baterii itp.



Co do lankda będzie aktualizacja ale ciut później :)

Link to comment
Share on other sites

  • 3 months later...

Odgrzewam kotleta ....

temat ciągnę dalej ale jak długo nie mam pojęcia choć poczyniłem kroki czyli zakup nowej szpuli filamentu więc motywacja jest żeby nie wywalić kasy w błoto.



Co się zmieniło ? Ano zmieniła się koncepcja karoserii ... pojeździłem tym w terenie i przyznam że buda jest za wysoko tzn spokojnie mogła by być niżej zamocowana co znacząco lepiej wpłynie na wygląd jak i obniży delikatnie SC. Tak że zabudowa strażacka ściągnięta z podwozia.

Zamocowałem amory pod ukosem więc i buda typu picka up przeszkadzała więc decyzja jest prosta robię na podstawie starej budy nową z tym że zabudowaną. Dzisiaj miałem czas więc co nie co porysowałem i w zasadzie z serii 2 Land Rovera powoli coś się zmieniło w serie 3 :)

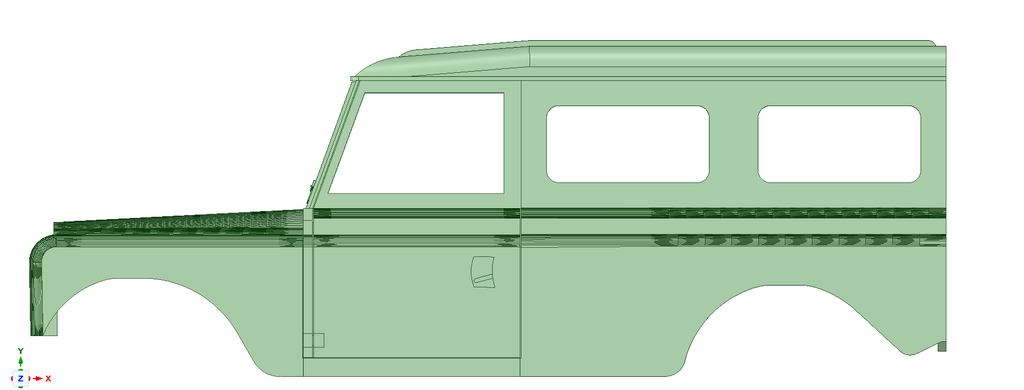

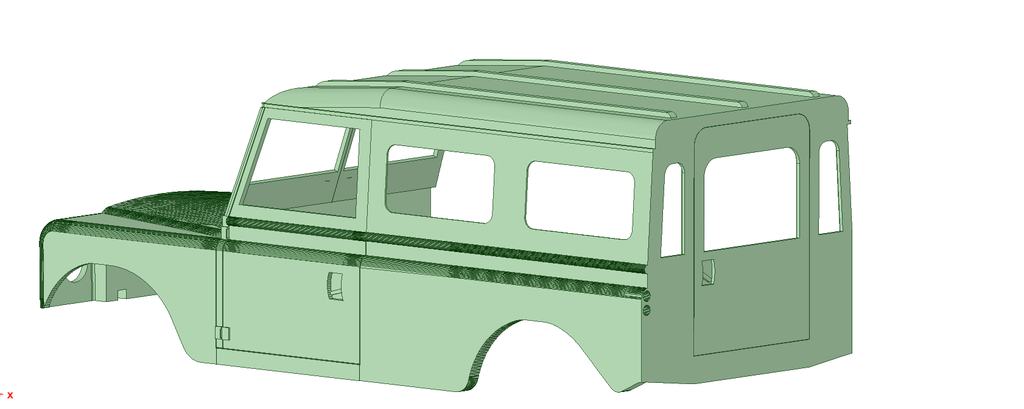

żeby nie być gołosłowny screen z DS ...






Planuje zrobić otwieraną tylne drzwi i coś ciśnie mnie żeby zrobić otwierane też boczne. Oczywiście oświetlenie będzie ale czy wersja ratownicza czy cywilna tegoż nie wiem ... brak decyzji ...





CDN ... mam nadzieję ... motywuje się tym do pracy :P



  • Upvote 2
Link to comment
Share on other sites

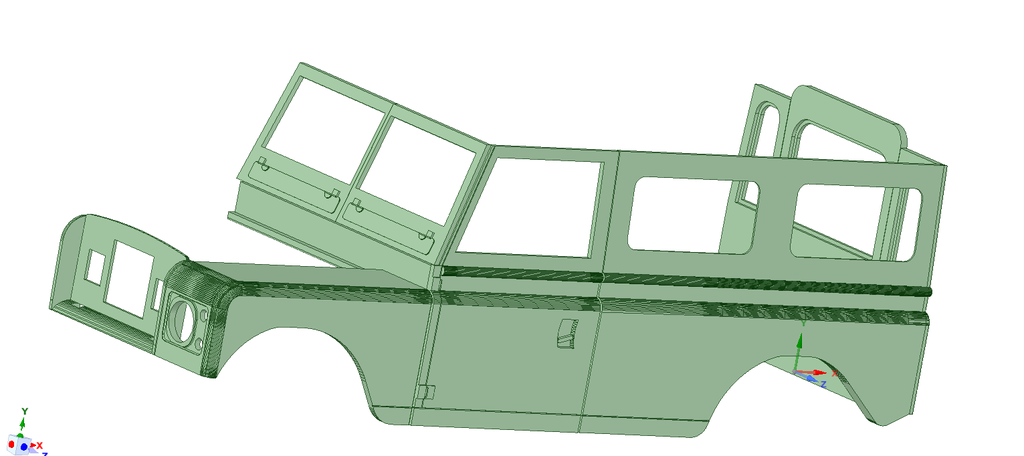

Chyba budę mam ogarniętą w 90 % więc tylko czekać na filament i brać się za pierwsze wydruki ... dzisiaj doszedł dach, pogrzebałem co nie co w nadkolach. Przy okazji przedni panel wypłaszczyłem żeby cała buda poszła ciut do tyłu bo wklęsły przedni panel opierał się na serwie, a cała buda jak by chciała iść jeszcze do tyłu ale nie mogła. Urwałem dobre około 8 mm więc jest lepiej przy okazji został obniżony panel o jakieś 6 mm więc cała buda pójdzie o tyle w dół, oczywiście przedni błotnik również przerobiony. Dach stworzony od nowa. Tylne drzwi będą jednak otwierane, przednie sobie daruje.

W zasadzie te landki to i tak dawały się zdrowo przerabiać przez samych posiadaczy więc i mój będzie taką wariacją przeróbek użytkownika :) póki co kilka zdjęć poniżej ....















Prawej strony nie ma co rysować bo w slajserze się odbija więc zbędne marnowanie czasu. Póki co czekam na filament i pierwsze wydruki sądzę ściągnę z drukarki jeszcze w tym tygodniu :)

Oczywiście mój ulubiony materiał HT PLA.

CDN ...

Link to comment
Share on other sites

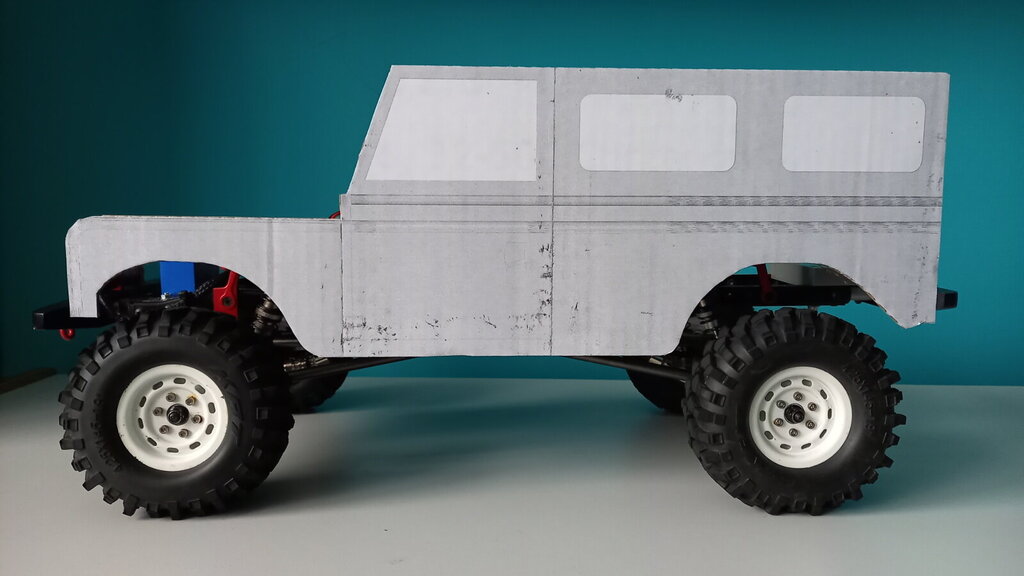

Filament jeszcze nie przyszedł a tu już cały bok wydrukowany :P ... szkoda że na papierze ?






Dzisiaj opanowałem wydruk tego co narysowałem w DS na zwykłej drukarce i w skali ... i w końcu rozwiało to część moich wątpliwości pod kątem rozstawu osi bo to było dla mnie najważniejsze żeby nie kopać przy nadkolach jak dzik w szyszkach przy gotowym wydruku tylko mieć to co się narysowało i wydrukowało bez zbędnych przeróbek.

Buda obniżona o 6 mm jak wspomniałem wcześniej. Przedni panel wychodzi na to że będzie z luzem z przodu w stosunku do serwa a nie jak w pierwowzorze gdzie serwo stykało się z karoserią.

Obecne zderzaki zostaną zdemontowane. Tylni najprawdopodobniej zniknie ale dorobię mu może jakiś hak ... może w końcu zdecyduje się na przyczepkę, która tak bardzo chodzi mi po głowie ale to w zasadzie wolny czas zweryfikuje ... ale to za bardzo do przodu wybiegam.



Jak to uda mi się zbudować to podzielę się plikami z moich przeróbek i tą wersją karoserii pod rozstaw 313 mm.





CDN ... <--- znowu się motywuje do działania ?

Link to comment
Share on other sites

  • 2 weeks later...

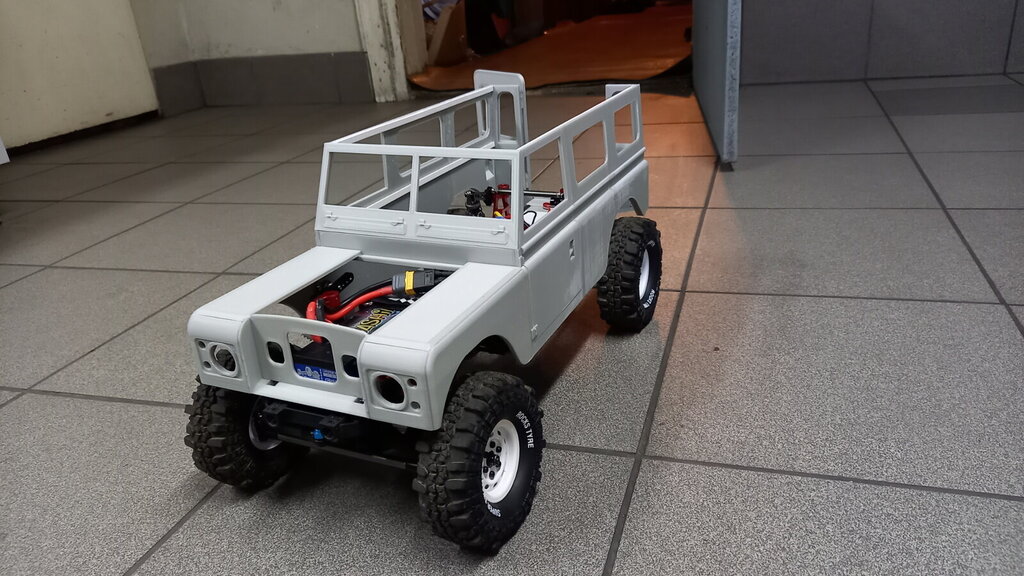

Ufff trochę czasu minęło i filamentu na szpuli ubyło po drodze awaria drukarki się trafiła więc i wykluczone było drukowanie przed kilka dni ale w końcu udało się budę ożenić w podwoziem ...

póki co jakieś 70 godzin później pracy drukarki a nie wszystkie elementy wleciały ... dach podzielony został na 3 segmenty żeby drukarka nie drukowała cały dzień ... no to wlatują foty






przód przeszedł modernizację tzn przednie zawieszenie w końcu dorobiłem się drążka panharda i podziękowałem 4 linkowi.



tył rysowałem od nowa







drzwi będą otwierane a w bagażniku wymyśliłem sobie że będzie włącznik od ESC i od BEC'a ... zaraz za drzwiami.




dupa jeszcze ciut za nisko ale to kwestia wyregulowania amorami ... amory długości 100 mm ale w drodze są jeszcze 80 mm.

Do amorów dokupiłem https://www.banggood.com/4PCS-Metal-Shock-Abosrber-Damper-Mount-Plate-for-AXIAL-SCX10-110-RC-Crawler-Car-Parts-p-1582664.html?rmmds=myorder&ID=6157216&cur_warehouse=CN

więc mogę ciut położyć amory żeby obniżyć zawieszenie, więc zawieszenie jeszcze do regulacji ...



Przednie błotniki ... jednak wdarł mi się delikatny błąd w pomiarach i brakuje kilku milimetrów żeby koło centralnie chowało się w nadkolu ... wyjścia są 2.

1. Doróbka i drukowanie od nowa.

2. ciut przytnę nadkola z przodu.



W zasadzie decyduje się na krok drugi ... żal mi już szpuli filamentu bo wiem że jedna szpula na wszystkie elementy to mało :(




a poczyniłem pewne przygotowania do tego co mi się w zasadzie zawsze podobało ... jak wyjdzie się zobaczy, ale to dopiero po zbudowaniu tej karoserii.

no to co ?  CDN ... :)



Link to comment
Share on other sites

  • 2 weeks later...

Wrzucę ciut postępu nad moim crawlerem :)

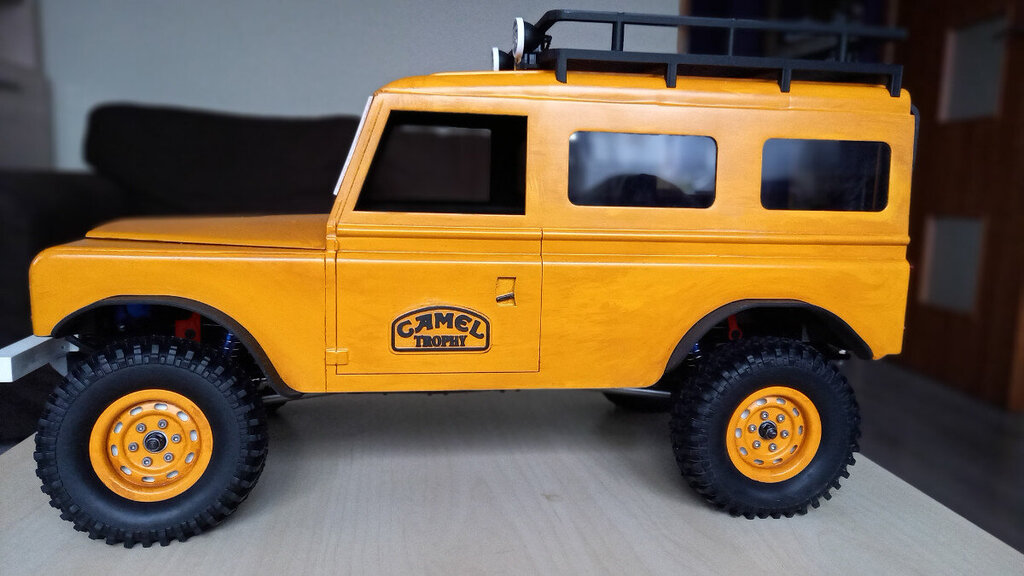

Już w kolorze, MAT RAL 1037. Czyli to co udało mi się ustalić to kolor camel trophy albo przynajmniej coś podobnego :)

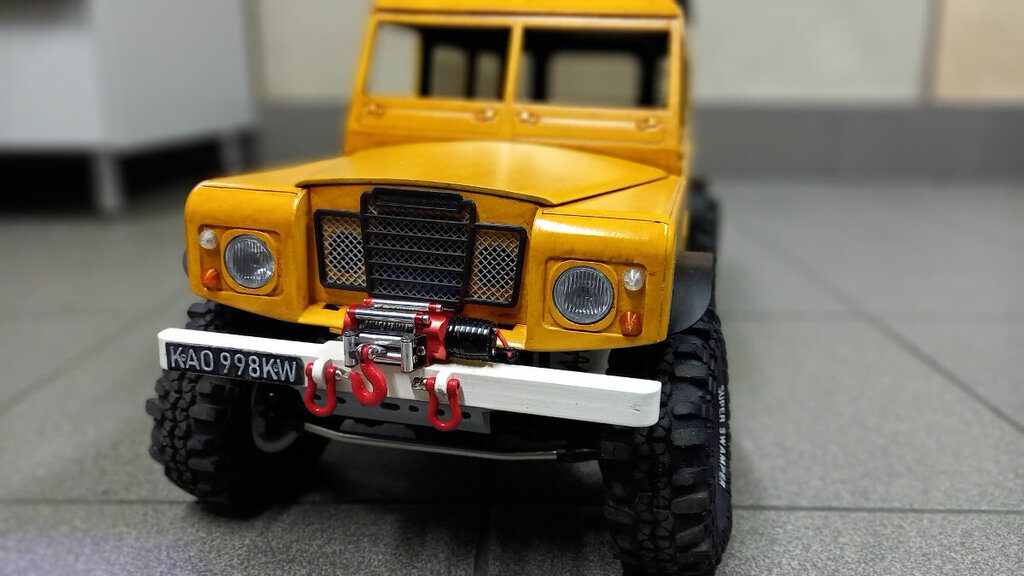

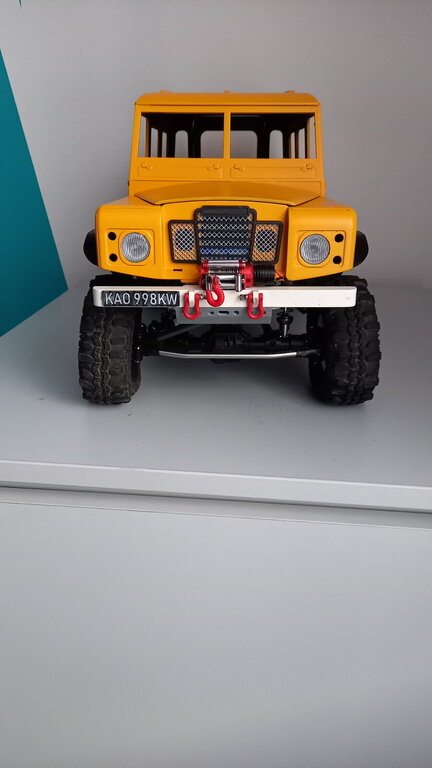

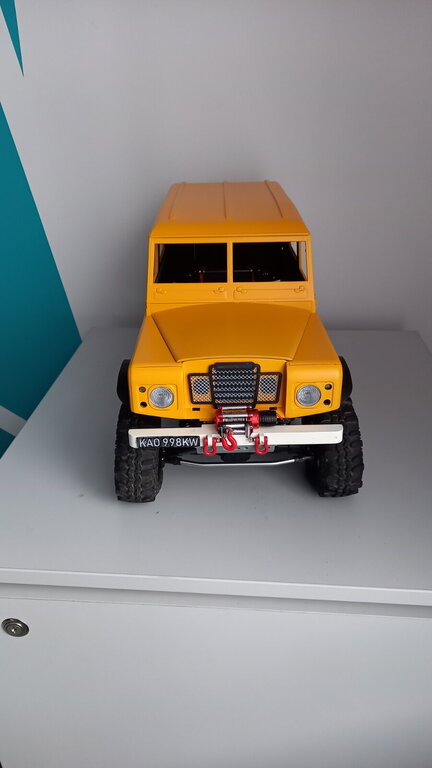

Zderzak przedni nowy, żeby bardziej pasował. Grill rysowany od nowa, siatka na grillu wykorzystana z tzw odzysku czyli przy jest to końcowy element podpory od druku dachu.




Klosze lamp to kolimatory kupione na allegro do latarki Convoy S2. Przy okazji zrobiłem osłonę do orczyka serwa przykręconą do spodu zderzaka.

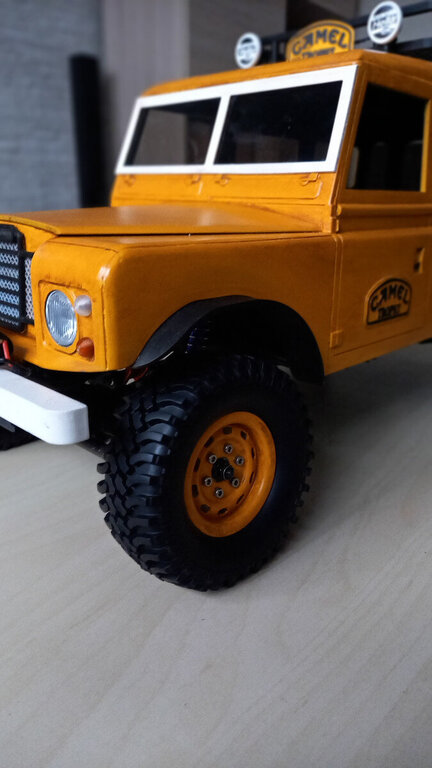

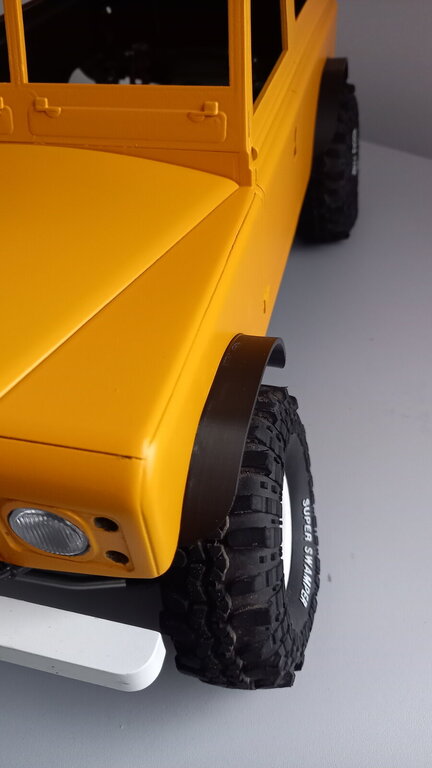

Nadkola niestety wydrukowane z PLA ... próbowałem z TPU ale sam druk to żaden kłopot po zmianie ekstrudera na klon bontech'a ale mam kłopot w postaci że TPU odkleja się od stołu (szyby), próbowałem już na kleju, bez kleju z odtłuszczoną szybą, z temp stołu 60, 50, 40 i na zimnym. Nie próbowałem jeszcze z temp 70 z klejem i bez kleju jak również na zimnym stole z klejem. Cóż będę eksperymentowałem jak skończę druk do landa.

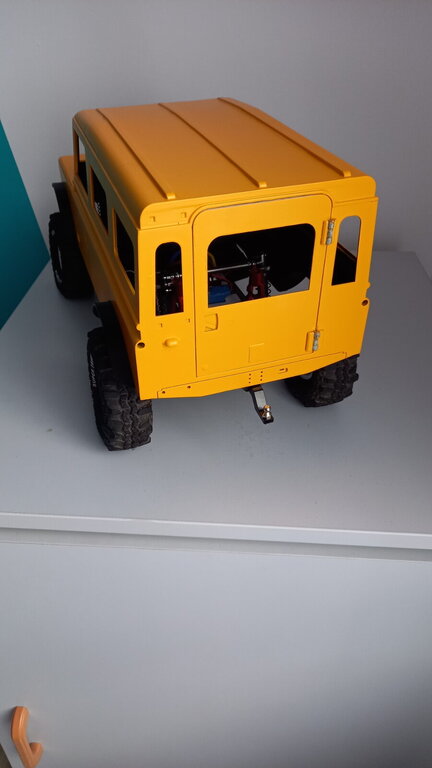

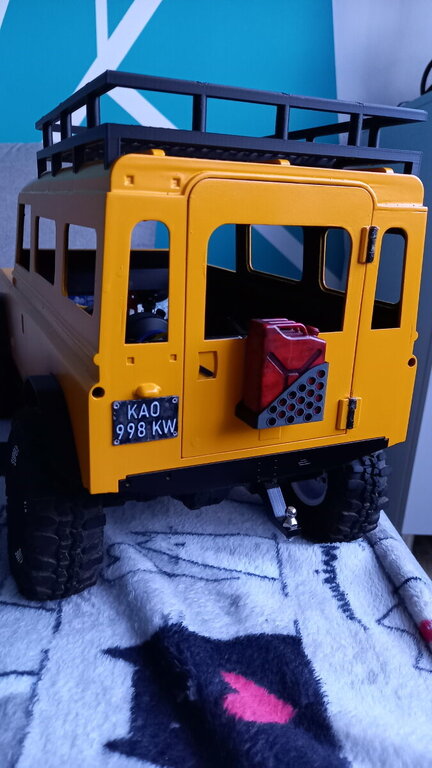

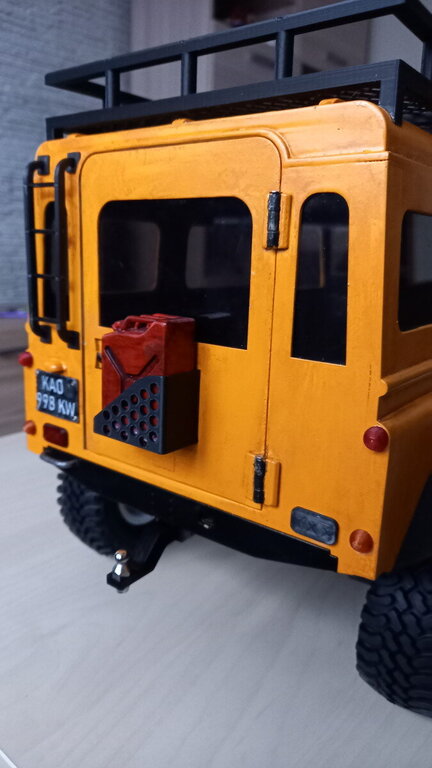

Tył. Zawaisy musiałem oskubać z farby bo za ciasno to narysowałem i po malowaniu nie mogłem zamnknąć drzwi więc co nie co musiałem zeskrobać, pomaluje pędzelkiem w późniejszym terminie :)

No i jak widać z tyłu jest pewna nowość ... hak :)

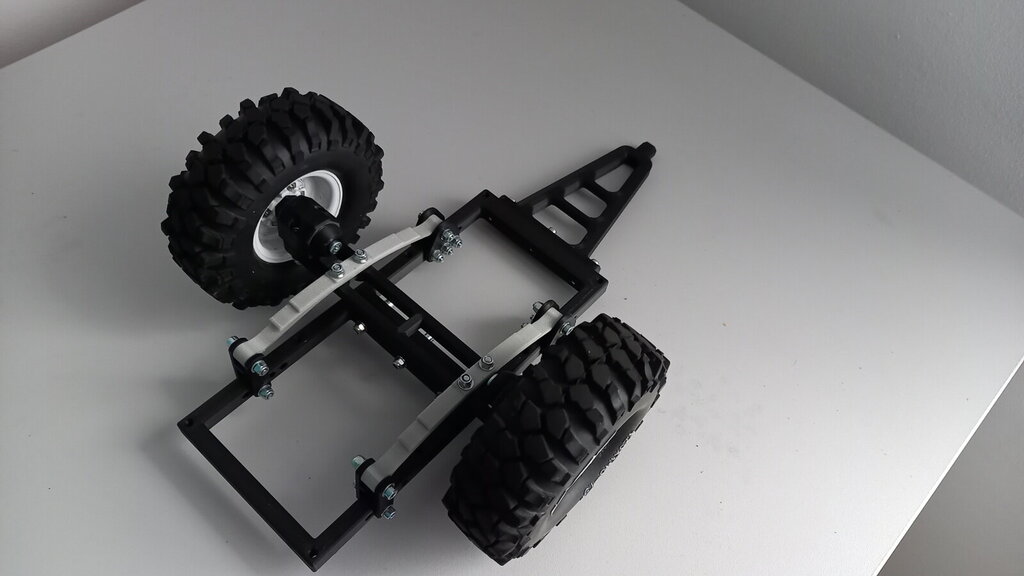

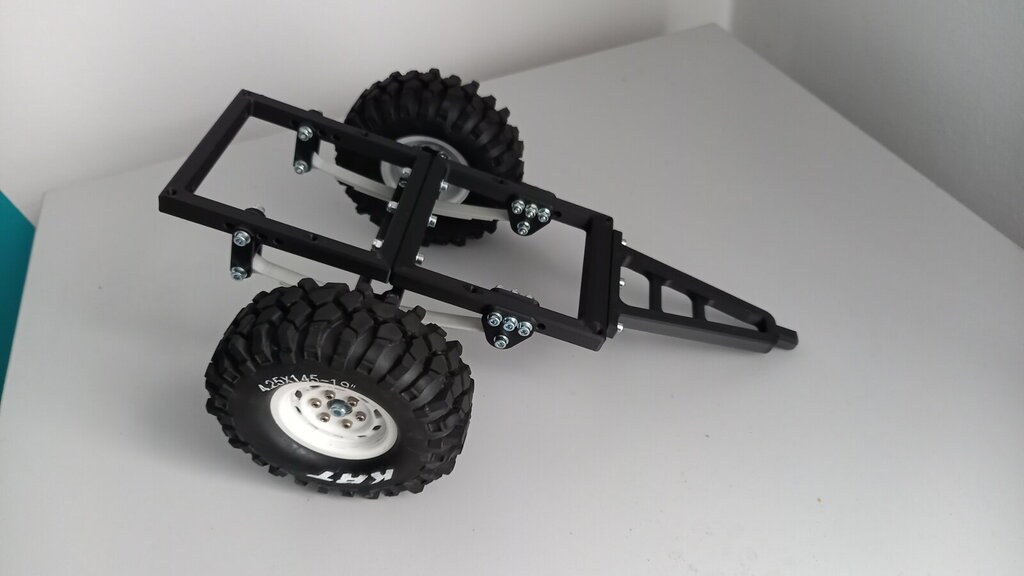

a tu co będzie do niego dopięte ...







dokładnie taka przyczepka

https://www.thingiverse.com/thing:3543490





Co do samego podwozia jak i landa i przyczepki to opony mam zamówione mniejsze obecnie mają jakieś 113 mm a będą 98 mm albo 100 mm (mam zamówione 2 wersje jeszcze nie zdecydowałem które będą w landzie). W samym landzie dojdą jeszcze krótsze amortyzatory, obecnie 100 mm a zamiana będzie na 80 mm. Wszystko mam zamówione idzie z alliexpress i mam nadzieję że dużego opóźnienie nie będzie :)



tradycyjne CDN ...

Link to comment
Share on other sites

Update ...

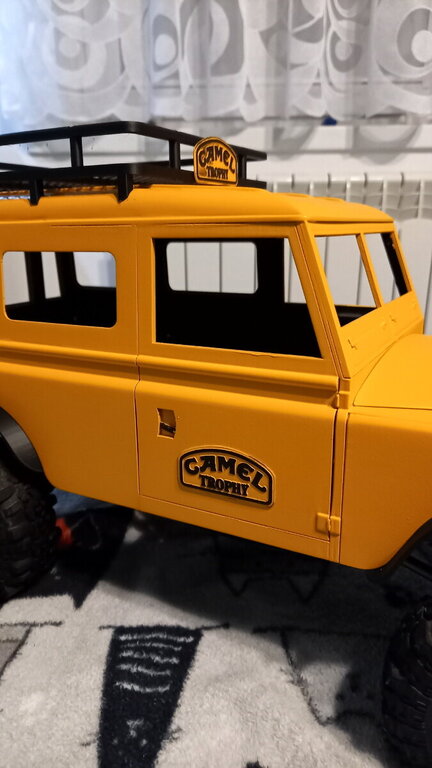

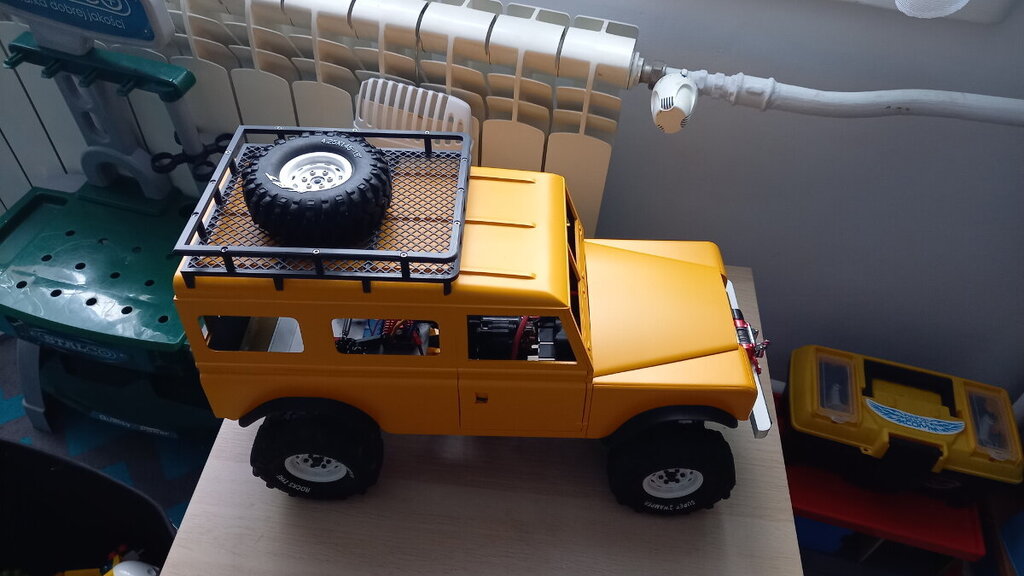

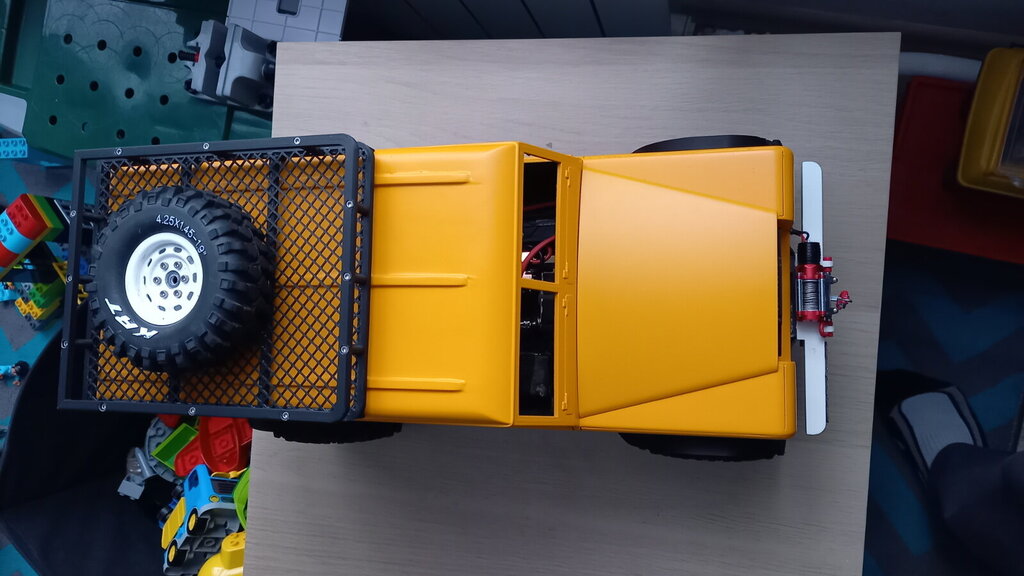

powstał bagażnik dachowy ... nie robiłem go na całości dachu bo chciałem uniknąć drukowania na 2 razy pod długości ... w zasadzie i tak jest to moja interpretacja całego samochodu więc zero strachu :P









CDN ...

  • Dzięki 1
Link to comment
Share on other sites

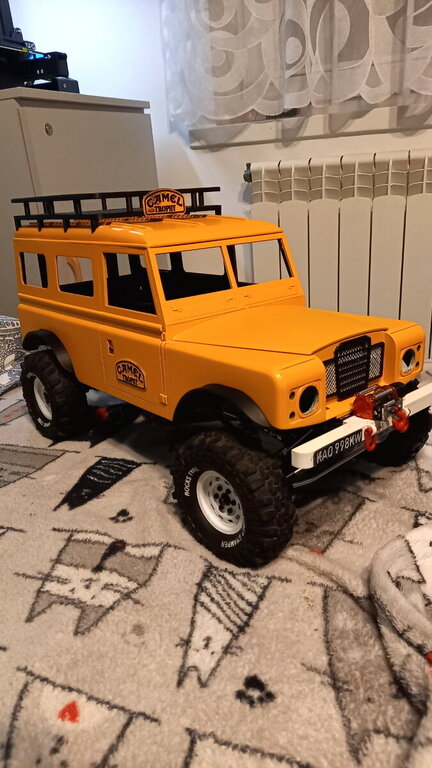

Leci wiadro zdjęć z dzisiejszego postępu prac ....

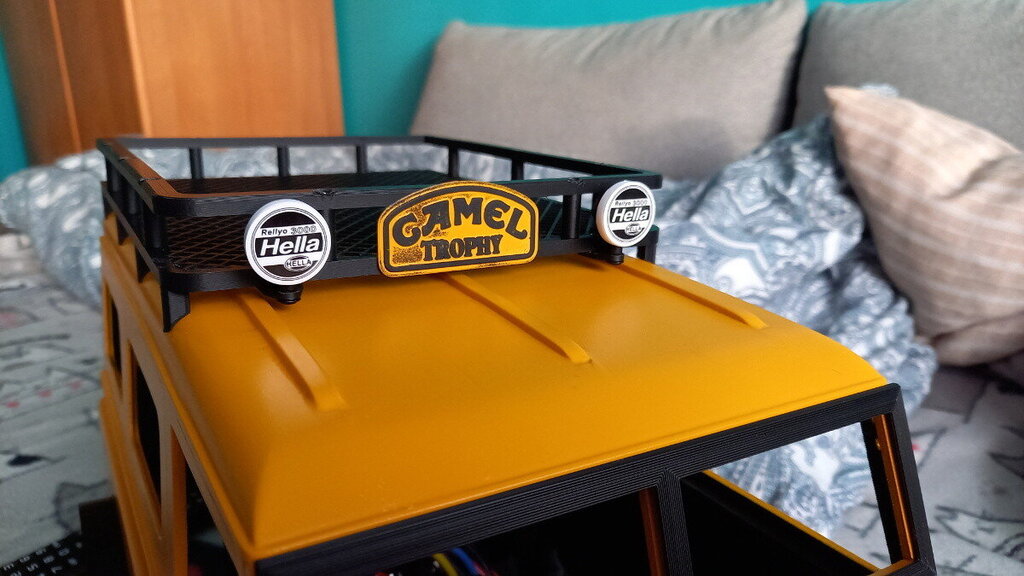

Halogeny na bagażniku

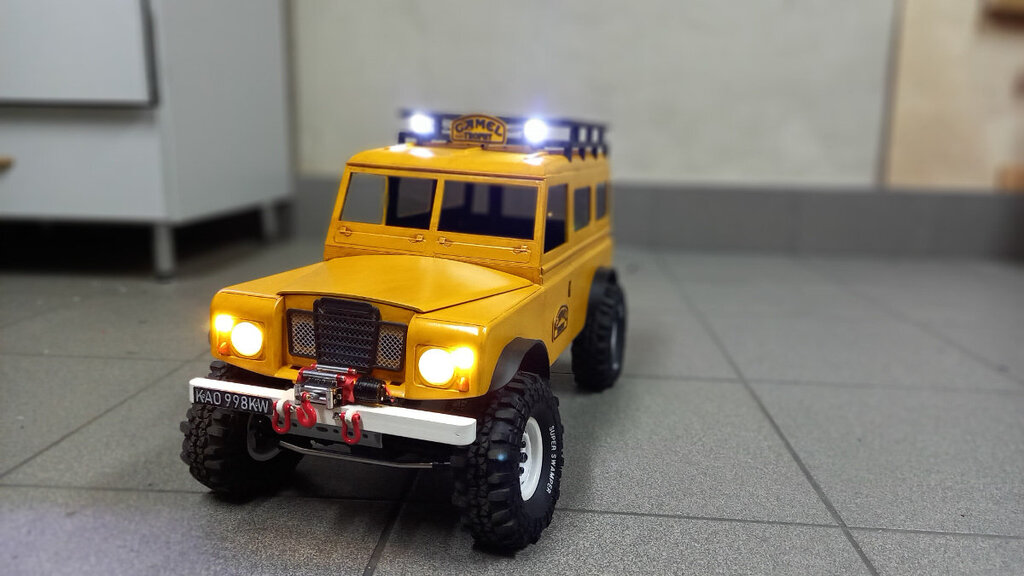

Oświetlenie uruchomione oczywiście osobno mogę włączyć same światła i później dorzucić halogeny ...

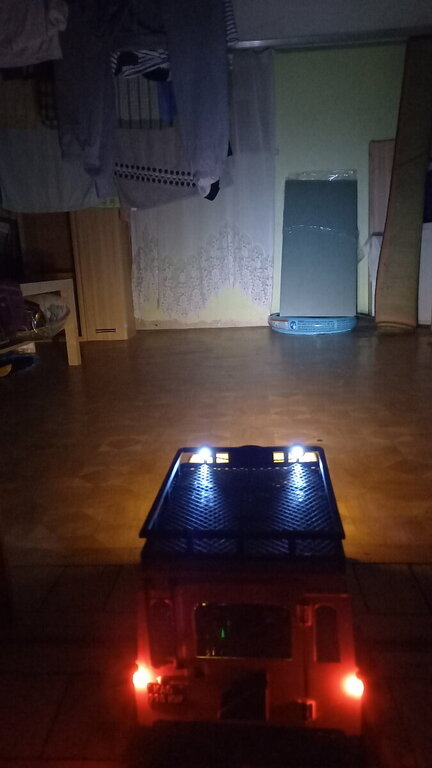

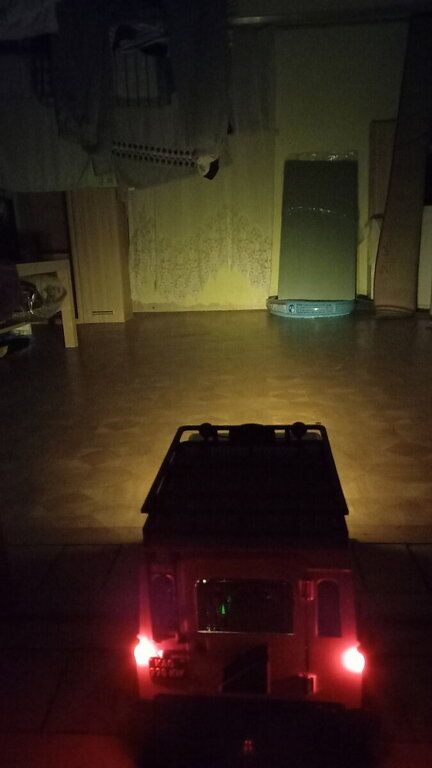

testy w ciemniej piwnicy



na samych światłach




światła plus halogeny

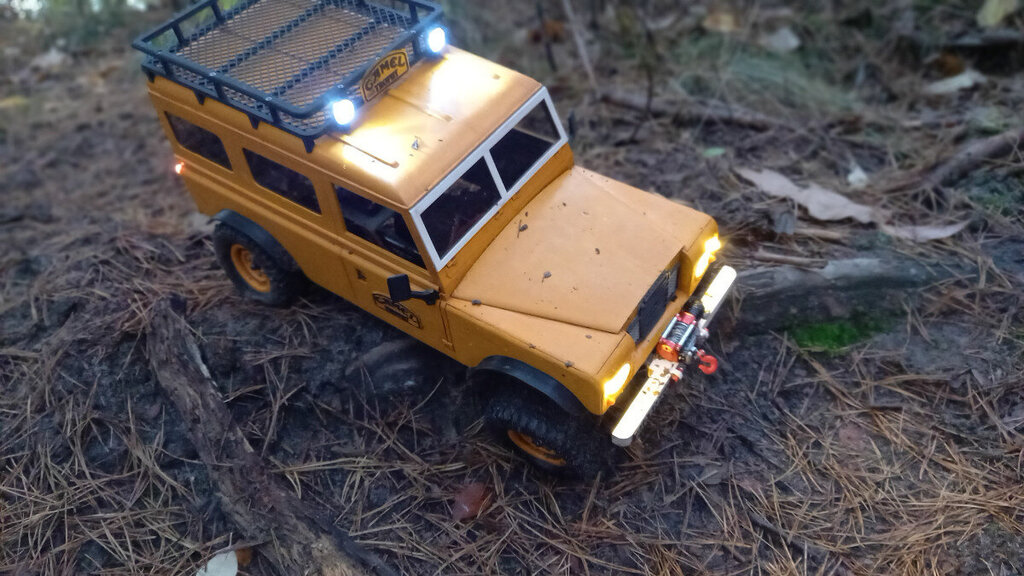

W świetle dnia




Model pociapałem washem ... dodam że robiłem to po raz drugi w życiu więc mile widziana konstruktywna krytyka ...

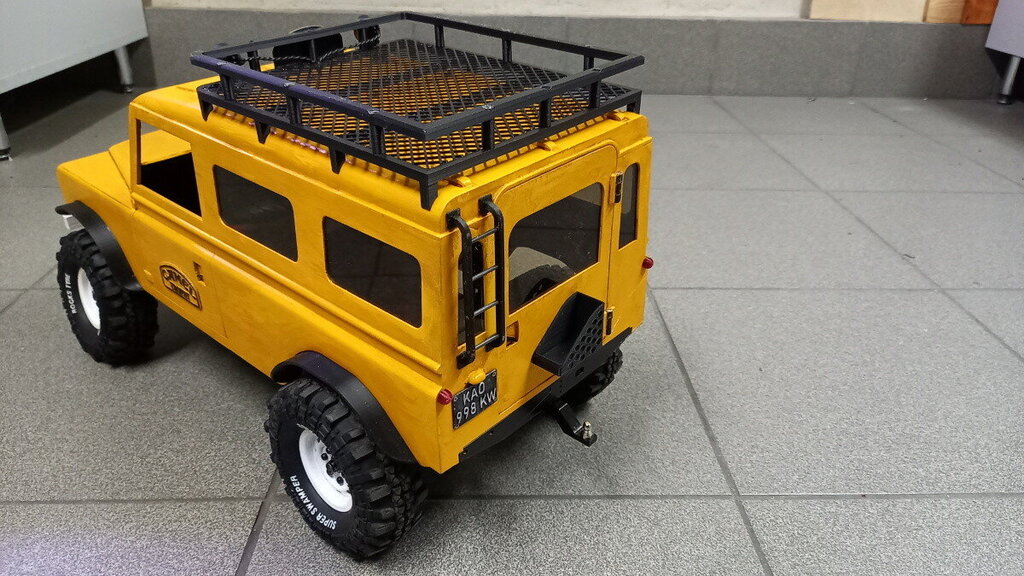

No i wleciała drabina żeby dostać się na bagażnik do góry i cała tylna zabudowa dostała oszklenie w postaci dymionego poliwęglanu ... jutro będę walczył z resztą szyb.


waga 3780 gram ... z pakietem 2S 5500 mah

CDN ....



  • Upvote 1
Link to comment
Share on other sites

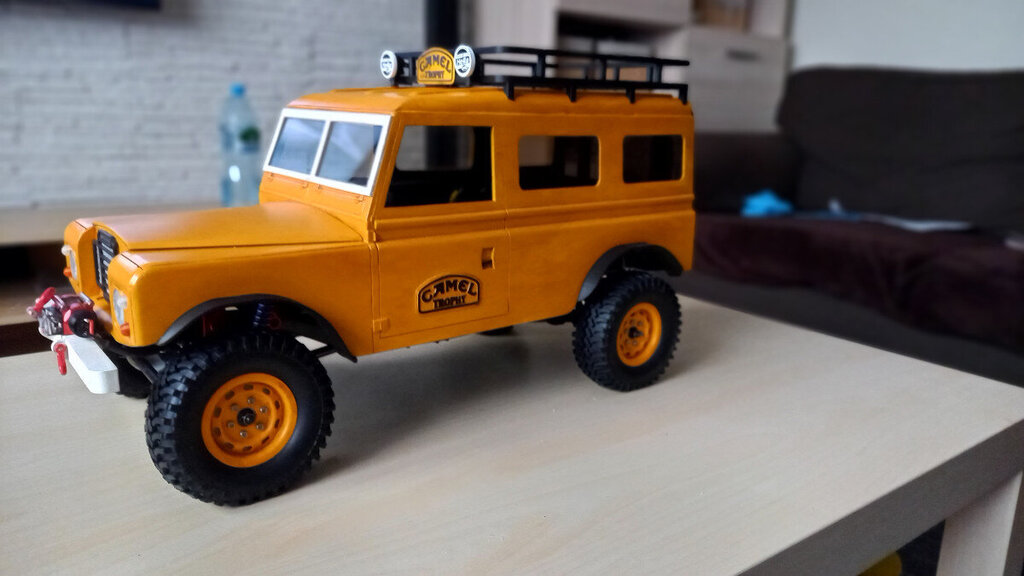

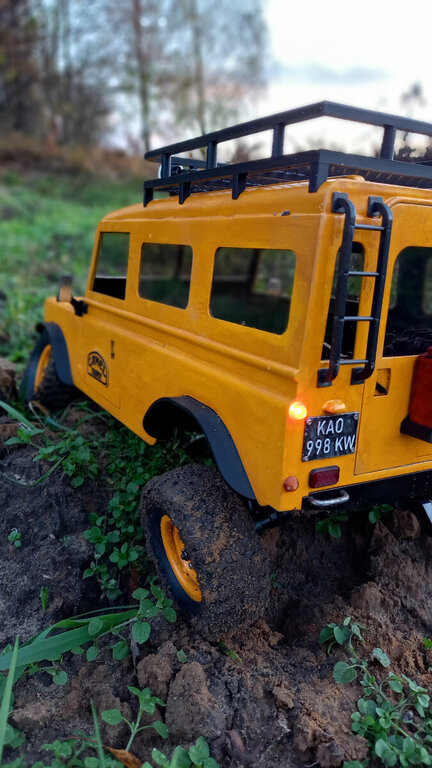

Mały postęp ale do przodu ... koła w końcu mniejsze 100 mm i efekt o wiele lepszy ... już nie monster truck tylko spokojniejszy wygląd i bardziej zbliżony do samochodu seryjnego :)










Przy okazji felgi poszły w kolor karoserii

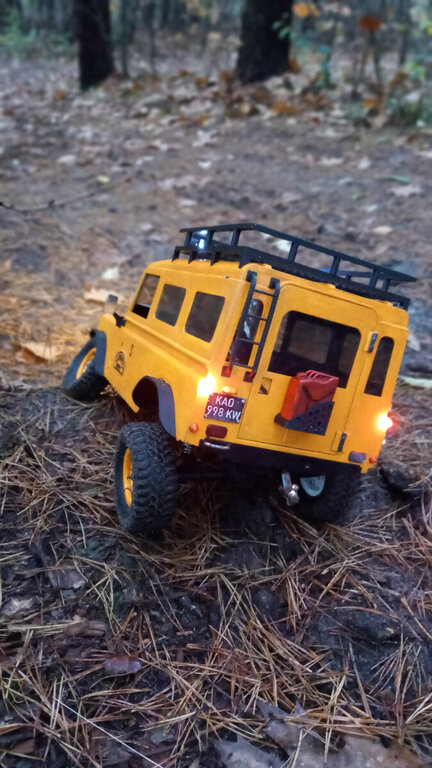

no i na tył doszły kierunkowskazy, lampa przeciwmgielna i wstecznego.



EDIT ....

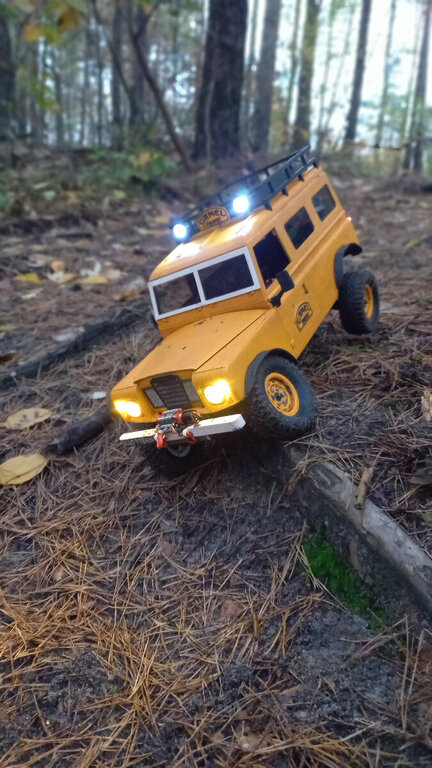

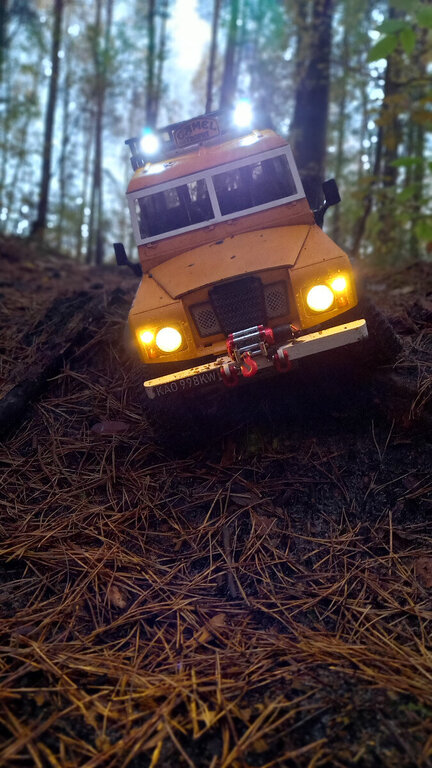

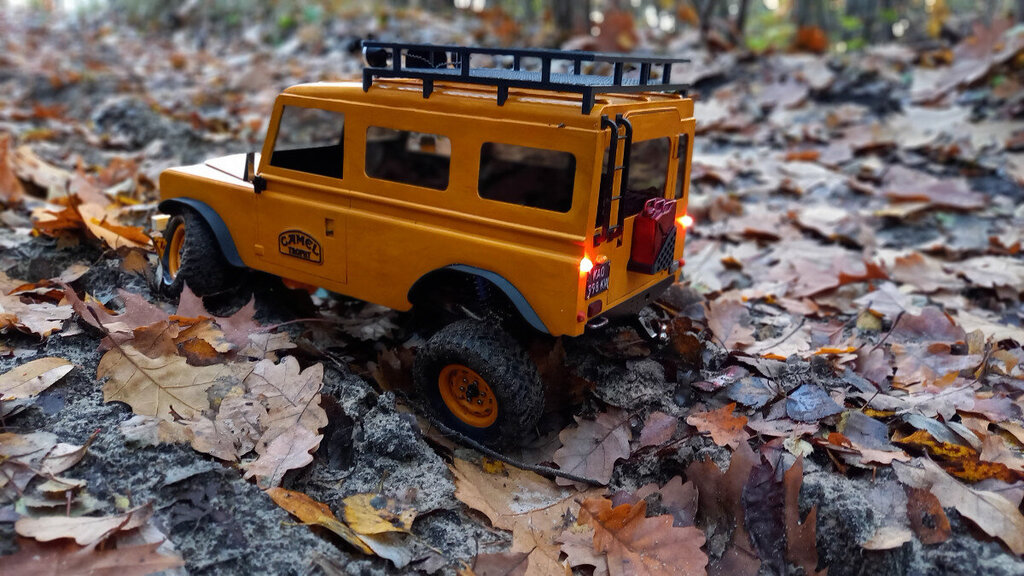

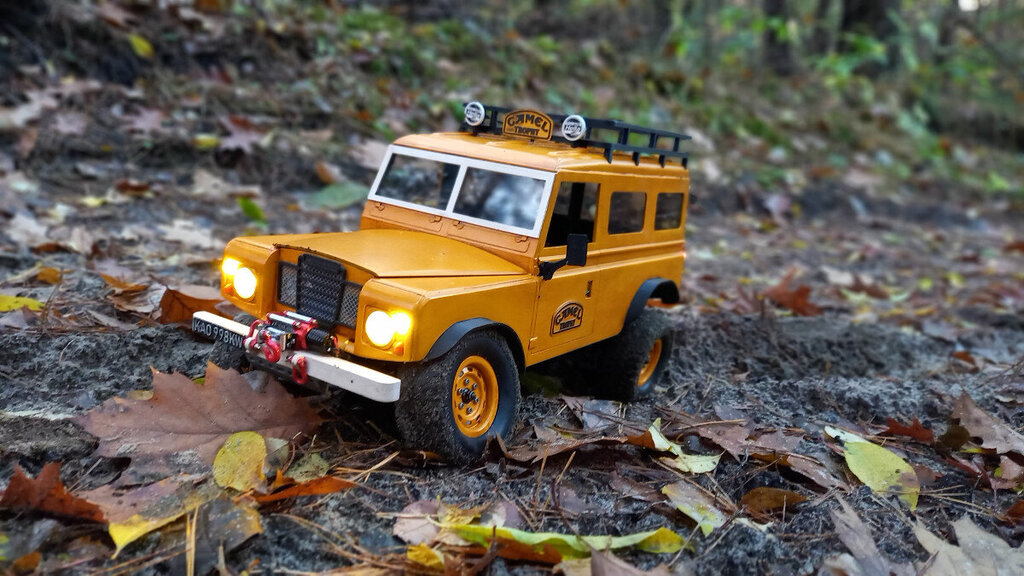

jeżdżone dzisiaj było :)
