  • 2 tygodnie później...

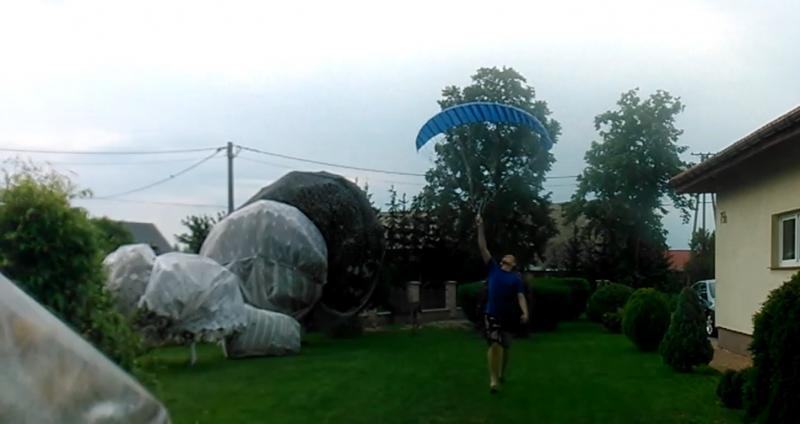

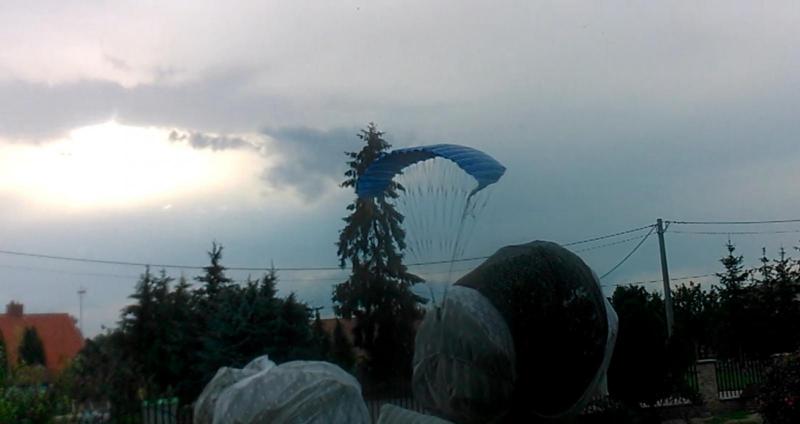

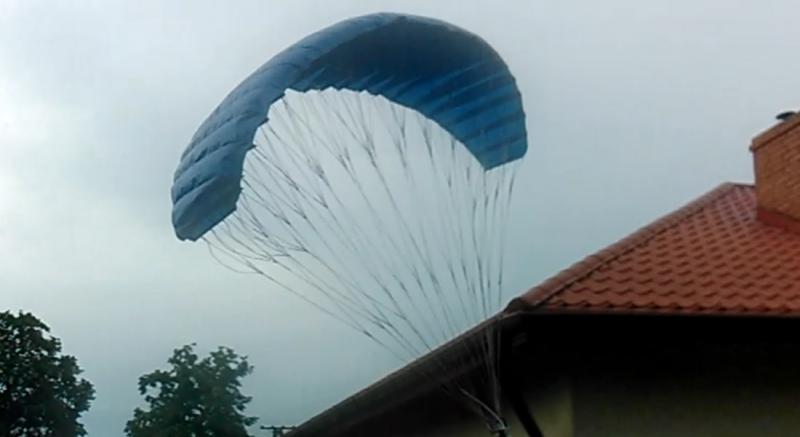

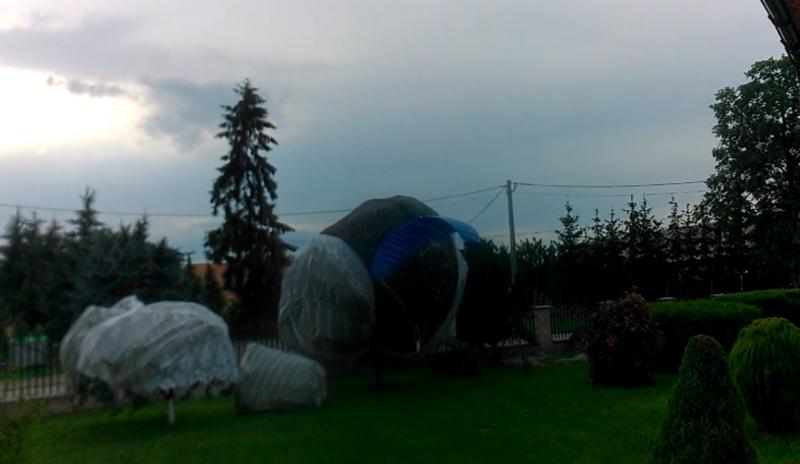

Więc tak, temat oczywiście nie umarł i ja się nie poddałem! Uczyniłem ogromne postępy (jak to mówią człowiek uczy się na błędach) co prezentuję na zdjęciach. Bardzo chciałbym podziękować użytkownikowi bfis za podsunięcie pomysłu z układem "single-skin". Skrzydełko staje momentalnie w powietrze! Nie wiadomo kiedy i już leci. To moje wykonałem z plandeki 65g/m^2 (wiem że to nie super materiał ale następne skrzydła mogę już wykonać  z czegoś lepszego np. nylon itp). Linki mojego skrzydełka wykonane są z dratwy, poszło prawie 120m! a jeszce zostały mi do zrobienia linki hamulcowe. Na razie testy na podwórku, jutro spróbuję puścić go z wału :D Jego dociążenie aktualnie to jakieś 0,6kg, myślę że z napędem uciągnął by 2x tyle. Zastosowałem również wzmocnienia z drewnianych patyczków przez całe długości "rib-ów" przez co skrzydło rozkłada się jeszcze lepiej i w łatwy sposób łapie swój kształt. Linki mierzyłem wręcz co do milimetra, tak jak podał mi surfplan, przekonałem się już że zmiany nawet 0,5cm potrafią zrobić diametralne różnice. Co więcej mogę powiedzieć? Pozostały mi delikatne poprawki oraz hamulec, testy generalne już przeszedł, postęp oceniam na 90%. Po tym wszystkim wezmę się za gondolkę i oczywiście do tego napęd :)
Pozdrawiam.
post-17477-0-63390100-1467308950_thumb.jpgpost-17477-0-45374900-1467308951_thumb.jpgpost-17477-0-91509500-1467308952_thumb.jpgpost-17477-0-31611500-1467308954_thumb.jpg


  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dawid, myślę że to skrzydło nie jest docelowe tylko zbierasz doświadczenie.Bo faktycznie nie ta gramatura materiału i nie te linki które dają kupę oporów.Ale jak jesteś już pewny, zrób to jak należy.Linki z dyneemy wędkarskiej,  materiału paralotniowego też by się znalazło u mnie z latawcy.Co prawda nie z metra, ale pasy z porozcinanego glajta.Ale i mam całego którego mogę Ci.........będzie na dziesięć takich skrzydełek i jeszcze.Gramatura o wiele mniejsza, materiał miększy który pozwoli na lepsze utrzymanie profilu.

Przedewszystkim glatulyję samozaparcia.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Witam serdecznie.
Mam pewien problem, kilka pytań do znawców tematu. Otóż aktualnie skrzydło niesie mi dokładnie 800g i kiedy dostanie powiewu wiatru potrafi je zawinąć, jest to przyczyna zbyt małego obciążenia. Skrzydło te podniesie nawet do 2kg.

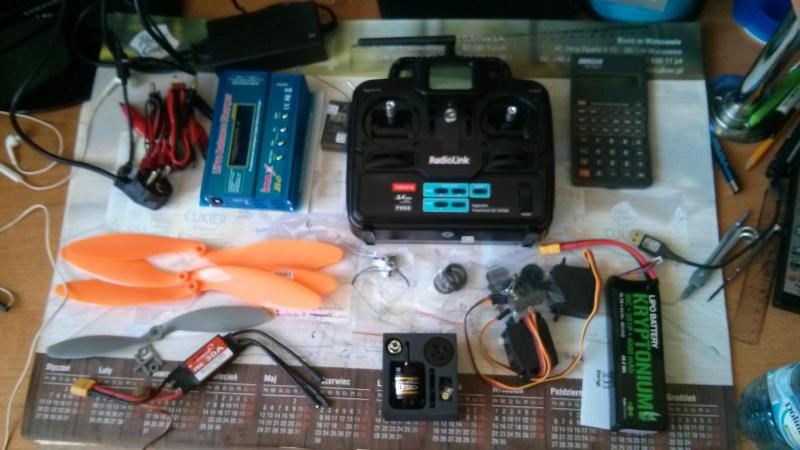

Zastanawiam się nad napędem. Jaki silnik wybrać i ile powinien mieć ciągu statycznego oraz Kv (rpm/v, obroty/min/wolt) zakładając, że gondola będzie ważyła nie więcej niż 1,5kg z całym osprzętem? Myślałem nad silnikiem redox o mocy 380W z ciągiem statycznym 1200g oraz 1100kV lecz nie wiem czy to nie będzie zbyt słaby silnik, a może zbyt mocny ? Do tego regulator redoxa 30A i pakiet lipo 3s ok. 3000mAh oraz śmigło 10x6. Jak myślicie? Są jakieś symulatory do takich rzeczy albo przeliczniki? Do samolotów wiem że są ale do glajtów?
Co sądzicie o tym osprzęcie? Fajnie by było jakby miało to na tyle mocy żeby można było wykonywać tym jeszcze jakieś ewolucje a nie tylko zwyczajny lot na pełnej mocy.
Proszę o odp. Pozdrawiam.


Odnośnik do komentarza
Udostępnij na innych stronach

Witam

W paralotni musisz mieć możliwość dokładania ciężarków w zależności od siły wiatru. Za lekka nie poleci pod wiatr bez względu na ciąg silnika (najwyżej wykona pętlę przy dodaniu "gazu"). Dla przykładu podaję zależności ciężaru o siły wiatru dla paralotni Hacker Free


W paralotniach nie stosuje się zasady , że im lżejszy to lepiej.

                                                  Pozdrawiam .

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

W dużych paralotniach maksymalny ciąg to około połowa wagi całkowitego ciężaru. Tu będzie podobnie.

Za duży ciąg będzie skutkował przeciąganiem skrzydła. Paralotnia nie przyspieszy, tylko silnie wzrośnie jej kąt natarcia wraz ze wzrostem ciągu.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Cuando 123, pytasz o silnik . Sugeruję przejrzeć specyfikacje podobnej wielkości paralotni na stronach firm Opale i Hacker i przeanalizować ich rozwiązania .

                                              Życzę powodzenia w dalszych pracach.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

post-17477-0-49320200-1470401493_thumb.jpgpost-17477-0-18679100-1470401494_thumb.jpgpost-17477-0-63942400-1470401494_thumb.jpgpost-17477-0-47682300-1470401495_thumb.jpgpost-17477-0-41353000-1470401496_thumb.jpgpost-17477-0-07972700-1470401497_thumb.jpgpost-17477-0-77108400-1470401497_thumb.jpgpost-17477-0-32126100-1470401513_thumb.jpgpost-17477-0-08653300-1470401520_thumb.jpgpost-17477-0-44532900-1470401529_thumb.jpg

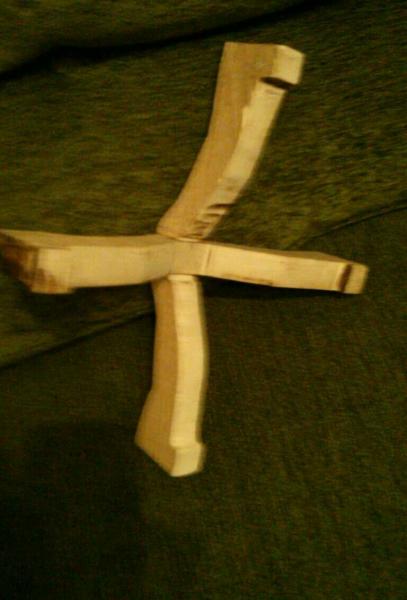

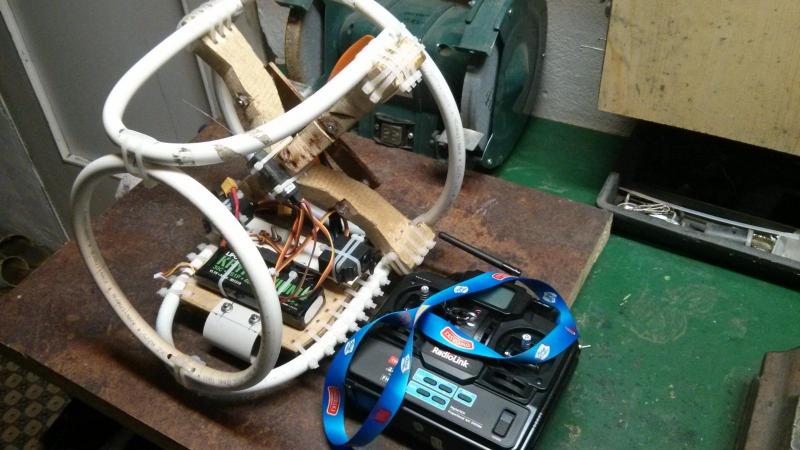

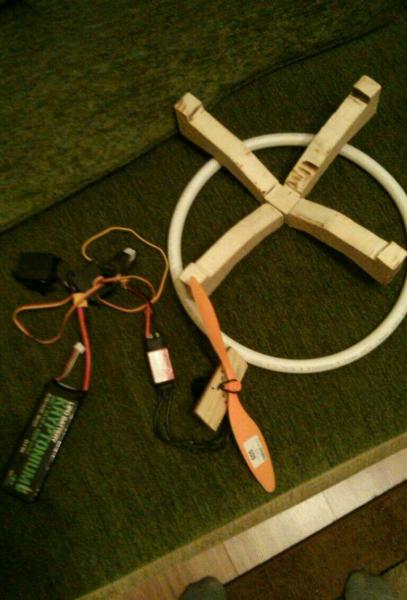

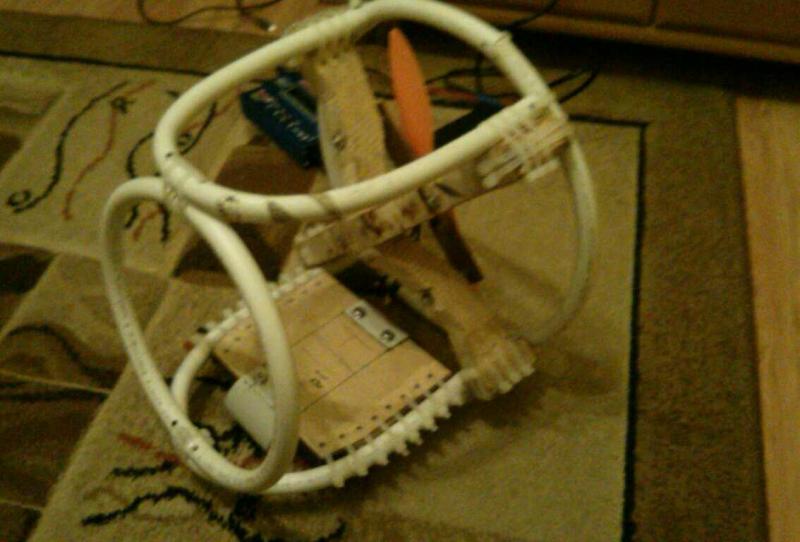

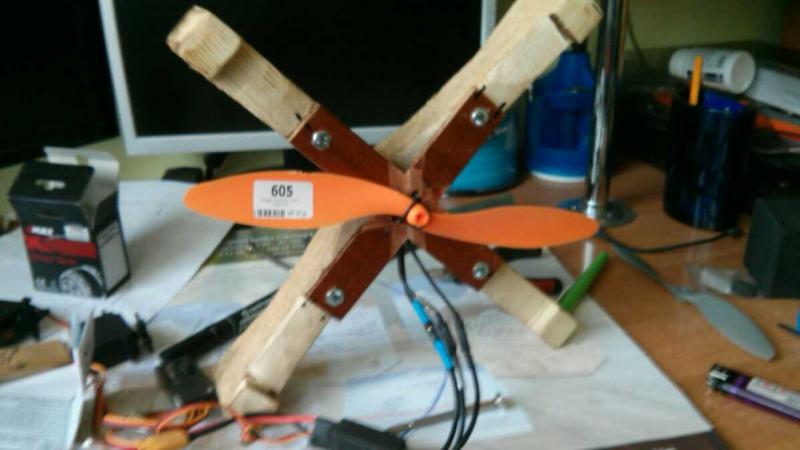

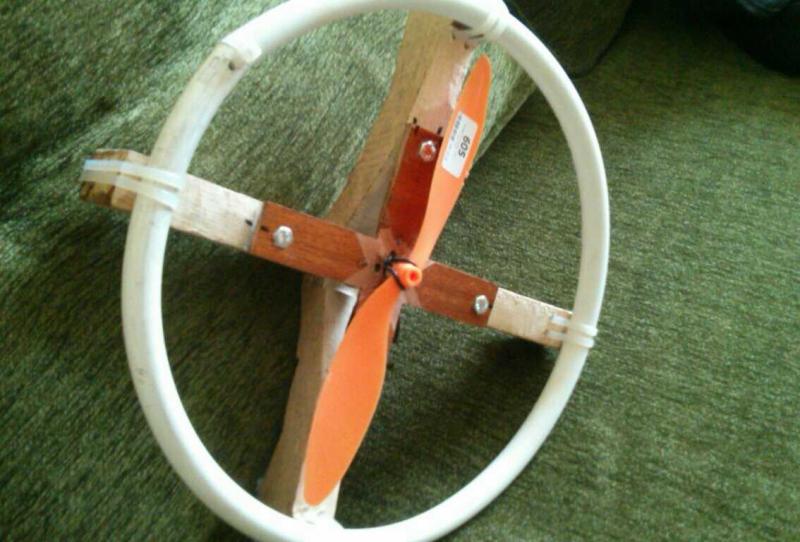

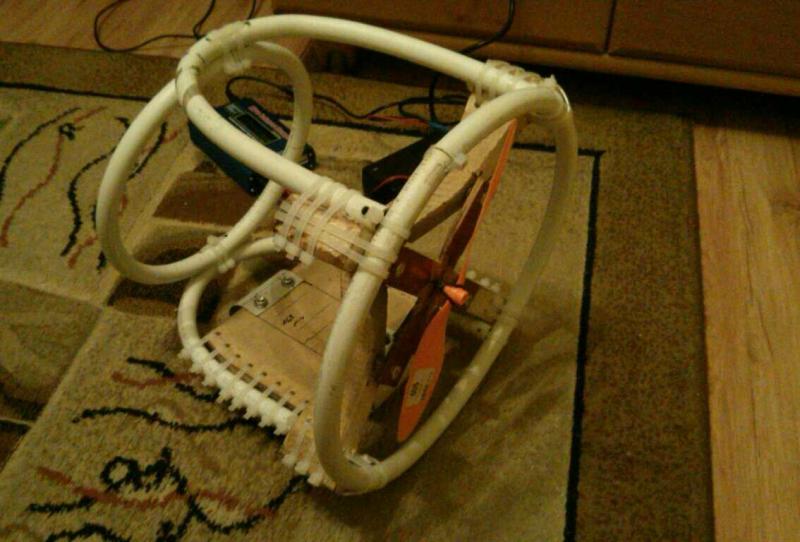

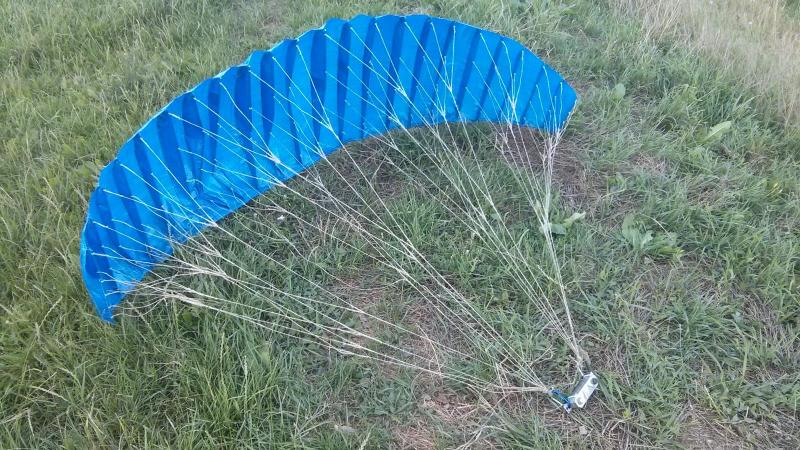

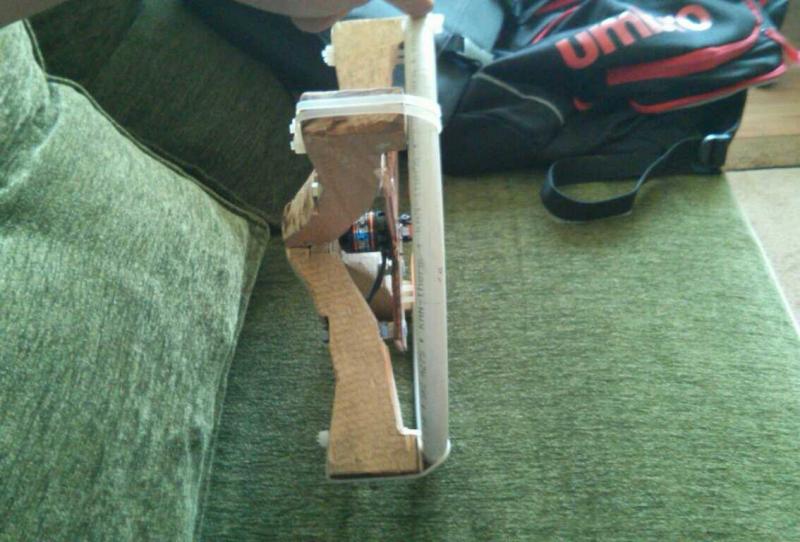

Proszę o wyrozumiałość, pierwszy raz coś takiego tworzę :D Jest mocne i w miarę lekkie (ale nie wygląda jakoś pięknie :/ ). Pozostało mi zrobić ramiona pociągające za linki, jakiś przesuwny uchwyt na paralotnię aby móc zmieniać środek ciężkości oraz zamontować przelotki wędkarskie (chyba będą najlepsze) na linki sterujące. Co o tym sądzicie ? :D Wiem że skrzydło szału nie robi, szczególnie te linki z dratwy, dzisiaj jeszcze pojadę kupić dyneemę wędkarską i zacznę robić uzdę od nowa.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Ja jak myślałem o samodzielnym budowaniu paralotni to chciałem oprzeć swój projekt o wykonanie firmy Haker kierując się zamieszczonymi w instrukcji zdjęciami :

Anleitung_Para-RC_Set_RC-FREE_13052014.pdf

 i zdjęciami ze strony sklepu Hakera.

http://www.hacker-motor-shop.com/e-vendo.php?shop=hacker&SessionId=&a=catalog&t=4207&c=4207&p=4207

                                    Życzę powodzenia w dokończeniu projektu.
