ZLIN 526F Gigant RC

[balcerseb88]

Witam wszystkich ponownie

Po pomyślnym ukończeniu projektu Citabria-Decathalon Gigant RC przyszedł czas na ambitniejszy projekt

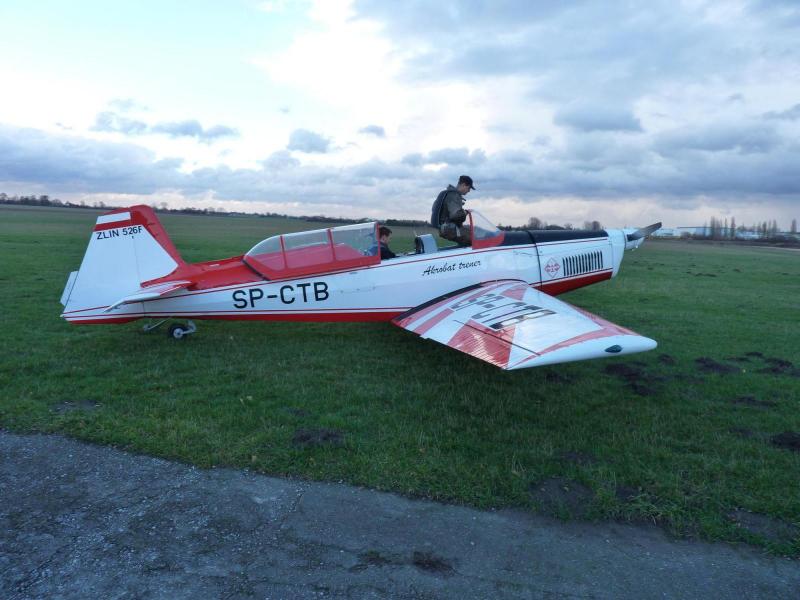

Poprzeczka została ustawiona nieco wyżej wybór padł na Zlina 526F dlaczego Zawsze podobał mi sie ten samolot ciężko spotkać go jako model rc na lotnisku a co najważniejsze stacjonuje w aerclubie do którego należę. Chciał bym skorzystać z okazji i podziękować pracownikom AZM Płock za pozwolenie zrobienia szczegółowych fotografii oraz udostępnienie kserokopii rysunków jeszcze raz serdecznie dziękuje



A teraz do rzeczy Zakładane dane modelu

Rozpiętość 4.8m

Długość 3.6m

Waga ?? ?? nieznana

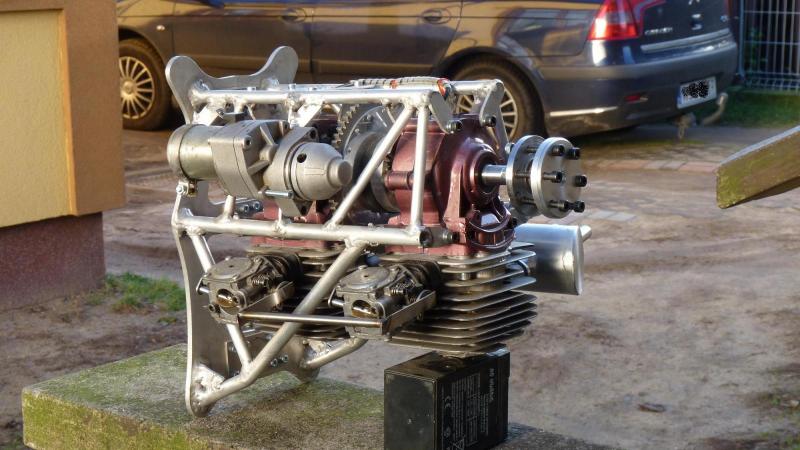

Budowe jak zawsze zacząłem od silnika jednoska napędową będzie Silnik wykonany z dwóch pilarek spalinowych Dolpima ps 180

Do budowy zespołu użyłem dwóch takich pilarek. Każda o mocy 4.5 KM i 77 CC pojemności. silniki te ustawione są rzędowo i połączone sprzęgłem metalowo-gumowym a odpalane starterem elektrycznym.
Łączna moc zespołu to ok. 9 KM
Pojemność całkowita wynosi 154 CC.
Szacowana masa silnika to ok. 5 kg wraz z rozrusznikiem.
Niebawem cała relacja z budowy w miesięczniku RC Przegląd Modelarski.



W najbliższych dniach zostaną wykonane pierwsze próby silnika

W chwili obecnej rozrysowuje plany modelu w CAD

Pozdrawiam, Sebastian Balcerowski









[andrzej nowicki]

Witam bardzo ładny silnik

[Grifon]

Zanim ruszy lawina wpisów typu OCH i ACH to pozwole sobie zamieścić swój wpis mówiący o tym, co zrobiłeś YYYYYYYYYYYYY

[Shock]



Witam wszystkich ponownie









Rozpiętość 4.8m



Długość 3.6m



Waga ?? ?? nieznana



Czyli waga sporo ponad 25 kg .



Zapowiada się imponująco .

[Grifon]

To łoże silnika jest z aluminium, czym spawane?

[balcerseb88]

Tak łoże silnika i tłumiki wykonane z aluminium PA38 spawane w osłonie argonu metodą TIG

[kesto]

PA38 posiada średnią wytrzymałość zmęczeniową i średnią wytrzymałość na rozciąganie, więc ...raczej średnio nadaje się na łoże silnika spalinowego.

Może lepiej wybrać trochę lepszy materiał na ten dość odpowiedzialny element. W końcu od tego może zależeć czyjeś życie, bo chyba zdajesz sobie sprawę co będzie, jak ten motorek w czasie pracy odjedzie?

Model ciekawy i chętnie popatrzę na budowę, bo dla mnie Zliny zawsze miały "to coś".

[stan_m]

PA38 posiada średnią wytrzymałość zmęczeniową i średnią wytrzymałość na rozciąganie, więc ...raczej średnio nadaje się na łoże silnika spalinowego.

Może lepiej wybrać trochę lepszy materiał na ten dość odpowiedzialny element. W końcu od tego może zależeć czyjeś życie, bo chyba zdajesz sobie sprawę co będzie, jak ten motorek w czasie pracy odjedzie?

Model ciekawy i chętnie popatrzę na budowę, bo dla mnie Zliny zawsze miały "to coś".

To prawda ale o wiele ważniejsza jest w tym wypadku wysoka wytrzymałość mechaniczna PA38 (rury łączeniowe do skrzydeł są robione przeważnie z tego materiału) oraz dobra podatność na spawanie co umożliwia uzyskanie mocnych i prawidłowych spawów w węzłach ramy nośnej silnika. Dobrze zaprojektowana i wykonana rama silnika ( a tę Sebastian wykonał bardzo poprawnie i rzetelnie o czym świadczą spawy ) zapewni właściwą wytrzymałość zmęczeniową elementu mimo średnich parametrów materiału. Zaś rozciąganie w tym układzie  (zespół silnika z ramą) nie będzie narażeniem niszczącym...Moim zdaniem należałoby się zająć drganiami tak skonstruowanego silnika, gdyż mogą być niespodzianki. Przypomnę młodszym Kolegom o wymyślonym kilkadziesiąt lat temu przez Toniego Clarka urządzeniu pt. "Hydro-Mount", które służyło do tłumienia drgań ciężkich silników benzynowych z magnetem...

[balcerseb88]

To prawda ale o wiele ważniejsza jest w tym wypadku wysoka wytrzymałość mechaniczna PA38 (rury łączeniowe do skrzydeł są robione przeważnie z tego materiału) oraz dobra podatność na spawanie co umożliwia uzyskanie mocnych i prawidłowych spawów w węzłach ramy nośnej silnika. Dobrze zaprojektowana i wykonana rama silnika ( a tę Sebastian wykonał bardzo poprawnie i rzetelnie o czym świadczą spawy ) zapewni właściwą wytrzymałość zmęczeniową elementu mimo średnich parametrów materiału. Zaś rozciąganie w tym układzie  (zespół silnika z ramą) nie będzie narażeniem niszczącym...Moim zdaniem należałoby się zająć drganiami tak skonstruowanego silnika, gdyż mogą być niespodzianki. Przypomnę młodszym Kolegom o wymyślonym kilkadziesiąt lat temu przez Toniego Clarka urządzeniu pt. "Hydro-Mount", które służyło do tłumienia drgań ciężkich silników benzynowych z magnetem...

Nic dodać nic ując przynajmniej tak mi sie wydaje...

A teraz pytanie z innej beczki przeglądałem ostatnio sklepy modelarski i niestety nie znalazłem tam zawias odpowiednich do mojego modelu może ktos ma jakiś pomysł jak wykonać je samemu ?? robić je łożyskowane jak w prawdziwym czy panewka z mosiądzu ??

[skuter]

Jeszcze wrócę do tematu wytrzymałości. Wykonywałam kilkakrotnie tłumiki i łoża do silników żarowych. Dural PA 6 i PA7 mimo większej wytrzymałości pękał podczas pracy silnika w każdym przypadku. Kolejne wykonywałam właśnie z PA38 i problemu już nie było. Lepsza odporność na wibracje i ich tłumienie. Aktualnie projektuje coś podobnego do dwóch silników 38ccm z pilarek Macculloch również w układzie inline.

[M.Ch.]

Już zasiadłem do "obserwowania". Niesamowity talent, zaparcie i wysoko postawiona poprzeczka!

Ale patrząc na Decathlon'a to tylko kwestia czasu i kolejny piękny zdetalizowany model wzbije się w powietrze!

[robas69]

Chyba tylko trochę większy

[adamsamolot]

A umiał byś zrobić yak-a 55

[MareX]

Adamie! Umieć, a zrobić, to dwie całkiem odmienne kategorie pojęciowe. Można umieć i nigdy nie zrobić, a także zrobić, zupełnie nie umiejąc. Nasz Kolega robi, bo chce, ma możliwości i co najważniejsze - umie. I niechaj tak pozostanie...:-)

[herkristo]

PA38 posiada średnią wytrzymałość zmęczeniową i średnią wytrzymałość na rozciąganie, więc ...raczej średnio nadaje się na łoże silnika spalinowego.

Może lepiej wybrać trochę lepszy materiał na ten dość odpowiedzialny element. W końcu od tego może zależeć czyjeś życie, bo chyba zdajesz sobie sprawę co będzie, jak ten motorek w czasie pracy odjedzie?

Model ciekawy i chętnie popatrzę na budowę, bo dla mnie Zliny zawsze miały "to coś".

Jakie by to nie było PA ?  nie ważne. Aluminium z biegiem czasu traci na elastyczności.... Nie spotkalem się w dużym lotnictwie z łożem silnika zrobionego z aluminium? Jestem raczej skłonny do poparcia wnioskow kolegi Kesto. Bezpieczeństwo jest wazniejsze od ładnego wyglądu.

[diabolo]

a mnie zastanawia moc

9ps w modelu niewiele mniejszym od tego z filmiku który ma 35ps

na moje oko ten budowany ledwo od ziemi sie oderwie

[stan_m]

Jakie by to nie było PA ?  nie ważne. Aluminium z biegiem czasu traci na elastyczności.... Nie spotkalem się w dużym lotnictwie z łożem silnika zrobionego z aluminium? Jestem raczej skłonny do poparcia wnioskow kolegi Kesto. Bezpieczeństwo jest wazniejsze od ładnego wyglądu.

A Dromader?....

Łoże silnika to pierścień aluminiowy, który wcale nie pękał. Natomiast pękały stalowe widełki mocujące go do kadłuba...

Sprawa z łożem silnika nigdy  nie jest jednoznaczna i dotyczy bardzo indywidualnych cech silnika. Wg mnie najgroźniejsze są drgania, niewidoczne dla oka i trudne do przebadania. A kompromisu z bezpieczeństwem zawrzeć nie można.

[balcerseb88]

Jakie by to nie było PA ?  nie ważne. Aluminium z biegiem czasu traci na elastyczności.... Nie spotkalem się w dużym lotnictwie z łożem silnika zrobionego z aluminium? Jestem raczej skłonny do poparcia wnioskow kolegi Kesto. Bezpieczeństwo jest wazniejsze od ładnego wyglądu.



Z łożem sie może kolega i nie spotkał ale z konstrukcjami kadłuba skrzydeł pewnie juz tak. Kolego napisz proszę jeśli posiadasz taka wiedze po jakim czasie aluminium straci właściwości (elastyczność) ?? zapewniam Ci ze wiesze prawdopodobieństwo popsucia sie jest w tych serwach które sa produkowane wiadomo gdzie i całej reszty elektronicznej armatury niż spawane solidne polskie łoże

a mnie zastanawia moc

9ps w modelu niewiele mniejszym od tego z filmiku który ma 35ps

na moje oko ten budowany ledwo od ziemi sie oderwie

a na moje oko będzie latał co najmniej jak Citabria czyli bardzo realistycznie a tam patrząc po wielkości modelu tez powinien byc duzo większy silnik co najmniej 150boxer a jest to co jest i uwierz mi ze lata jak prawdziwy samolot nie jak  model

[diabolo]

zgadzam sie ze lata tak ociężale ale przez to jest trudniejszy w pilotazu

Citabria to calkiem inny samolot

zlin nie wybaczy na pewno

[Iras 11]

Sebastian nie dawno mój kolega z Nowego Sącza zbudował takiego zlina o rozpiętości 5m ale zamontował w nim silnik który mu sprzedałem o pojemności 420 cm był to ZDZ 420 b4 , obawiam się że to co chcesz zamontować może okazać się za małe . Model będzie ważył ponad 40 kg a w związku z tym że jest to akrobat musisz mieć zapas mocy.
