YAK 55 M a przynajmniej mniej więcej coś koło tego ... czyli rysuje i może coś potem zbuduje

[przemo]

W sumie co mi zależy !!!

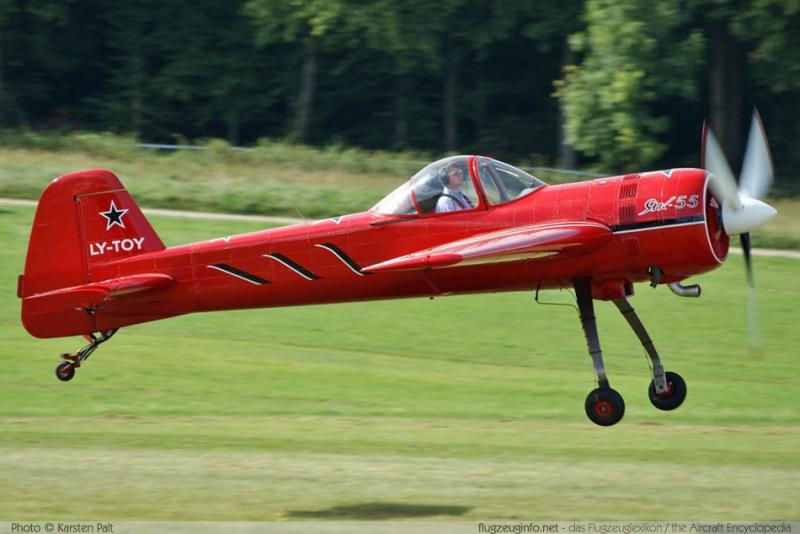

Gwóźdź został zabity, więc co mi zależy ... Bartek napomknął coś o budowie fun fly na podstawie istniejącego samolotu więc może mi się uda coś zrobić ... temat zakładam jako mobilizację do pracy. Samolot jaki wybrałem to Yak 55 M, który nie ukrywam bardzo mi się podoba.





Może i to moje samobójstwo modelarskie tak się porwać ale co mi zależy ... na tym forum nie brakuje nie dokończonych tematów więc jak przybędzie jeszcze jeden to świat się nie zawali a serwer forum jakoś to wytrzyma ... resumując liczę się z moją porażką i tym samym, że temat może  mnie przerosnąć ... tak pokrótce grzebiąc w sieci wynalazłem, że okrągłość modelu to tylko jego początek później pojawiają się jakieś kanciastości i tego się będę trzymał, czyli przód zrobię okrągły do skrzydła a od skrzydła coś będziemy go już "kwadracić" ... łatwo powiedzieć ciężej zrobić Oczywiście nie mam zamiaru zbudować jakiejś makiety tylko model przypominający sylwetkowo Yaka 55M.



Co sobie założyłem do projektu tak wstępnie :

- rozpiętość 900 mm

- długość 745 mm

- konstrukcja drzewo wszelkiej maści

- krycie folia

- waga ???? ... liczę tak jak w przypadku Ampera nie więcej jak 900 g

- zasilanie 1800 mah 3S

- profil NACA 63012 - czyli cieńszy już nie fun fly'owski

- skrzydło trapezowe, czyli totalna dla mnie nowość !!!

- dalej już nie pamiętam i pewnie wyjdzie w praniu ...

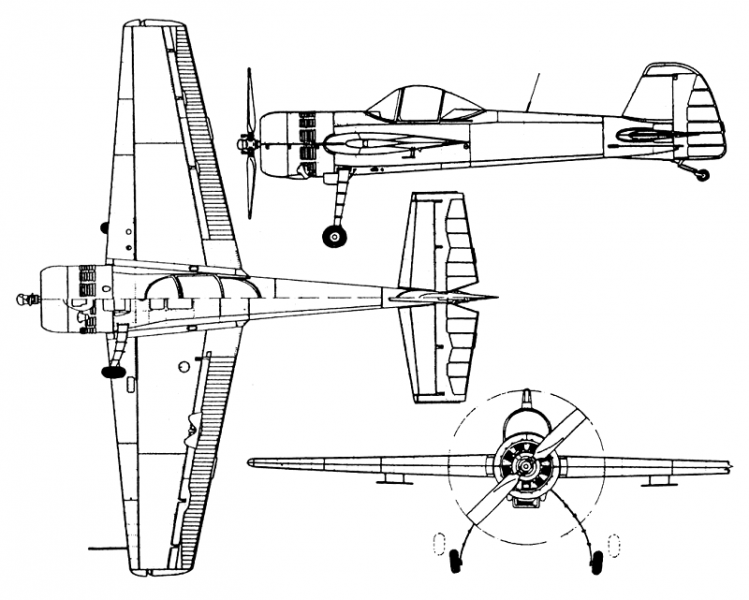

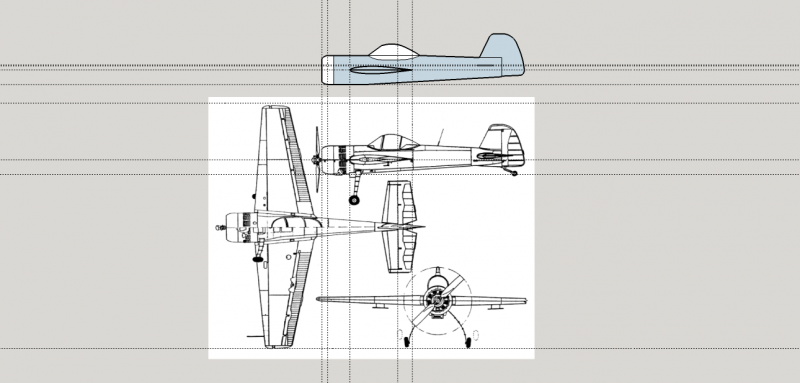

póki co cosik sobie kreślę w Sketchupie ... czas mnie nie goni, z racji że będę jeszcze budował Ampera w wersji chyba już finalnej to projekt się na pewno przełoży na jesienne i zimowe wieczory ... no chyba że







mam nadzieje, że CDN ...

[Bonczek]

No to siadam w pierwszym rzędzie i patrzę Ci na ręce

[przemo]

Dzięki Maciej za publikę

Coś mi się wydaję, że zajmie mi to dość czasu ... ciężki temat z kadłubem ... od paru dni ślęczę nad kształtem i może w końcu coś mi się udało na kreślić, oczywiście nie za dużo. Tutaj będzie trzeba zrobić kadłub jak w modelach od Guillows'a ... czyli coś teń deseń i może wyjdzie lekko no ale się zobaczy ...

o taką konstrukcję kadłuba mi chodzi

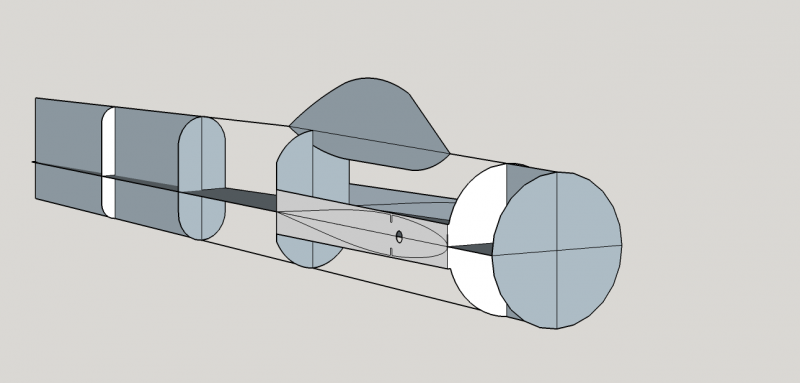

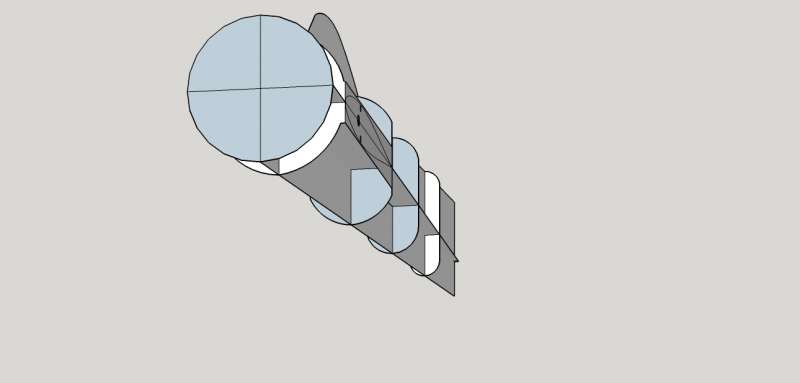

a póki co chyba złapałem wstępny kształt wręg ... najgorzej będzie z uchwyceniem skrzydła do kadłuba ale może uda mi się to jakoś ogarnąć ...







już wiem na pewno że ten projekt zajmie dużo ale to dużo więcej czasu jak poprzedni ... o ile wytrwam w nim do końca.

CDN ...

[poharatek]

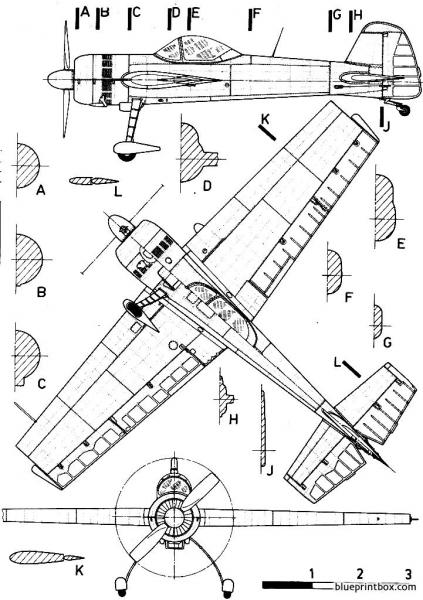

Trochę już  poniewczasie, ale może się jeszcze przydadzą - rzuty z przekrojami kadłuba:



:





Natomiast co do przejścia/kadłub skrzydło, to nie wiem, na ile chcesz być wierny oryginałowi, ale według mnie masz dwa wyjścia:

1. Spłaszczyć kadłub w okolicach mocowania skrzydeł (i sądząc po rysunkach w skechupie w tym kierunku idziesz), ale to z kolei spowoduje, że przykadłubowe żebra będą szły po skosie.

2. Zrobić tak, żeby skrzydło wchodziło w kadłub - tak jak na tych hm.. nie planach - ale formatkach pod laser razem z instrukcją jaczka w rozmiarze 2m, które załączam na spinaczu. (może przydadzą Ci sie one też, jako "źródło inspiracji"  i innych rozwiązań do jaczka malucha).

YAK_55M_Final.pdf

[przemo]

Dzięki za plik, z pewnością będę podglądał i się przyda ogólnie dążę do tego żeby było jak najprościej, jak najmniej elementów. Makiety nie buduje więc kadłub traktuje z dozą uproszczenia. W zasadzie kształt kadłuba nakreśliłem sam w sensie nie patrzyłem w żadną dokumentację tylko metoda prób i błędów. Tak jak zauważyłeś, dążę do tego, że żebra przy kadłubowe będą pod kątem. Tak samo było w przypadku Ampera to i tu też da radę. Skrzydła oczywiście dzielone i łączone na rurkę węglową fi 8 mm. Ogólnie mam zamiar kadłub zrobić tak jak na zdjęciu powyżej czyli listwy balsowe ale pewnie kilka puszczę sosnowych (na chwilę obecną planuje 3 sztuki 3x3 mm), a kryta balsą 1,5 mm będzie tylko kabinka.

Powiem szczerze że rysowania jest od groma i udało mi się już parę wręg narysować ... jak do miesiąca czasu to ograne to będzie super (w sensie samo rysowanie) dzisiaj już pasuje bo patrzę na zegarek a tu mnie niedziela uciekła   ... praktycznie cały dzień dumania i patrzenia w ekran ... zarządzam przerwę od sketchup'a do jutra

[przemo]

Dumałem i dumałem i znowu zmiana ... narysować wpusty na listwy w zmieniających kształt wręgach to męka dla mnie ... zmiana jednak będę chciał pokryć cały model balsą albo 1 mm albo 1,5 mm. Jak na razie wszystkie elementy z balso sklejki 3 mm. Wręgi w kadłubie będą ustabilizowane przez podłużną wręgę górną i dodatkowo przez listwę łączącą wszystkie wręgi na spodzie kadłuba którą mam zamiar narysować z balso sklejki lub będzie po prostu z balsy.

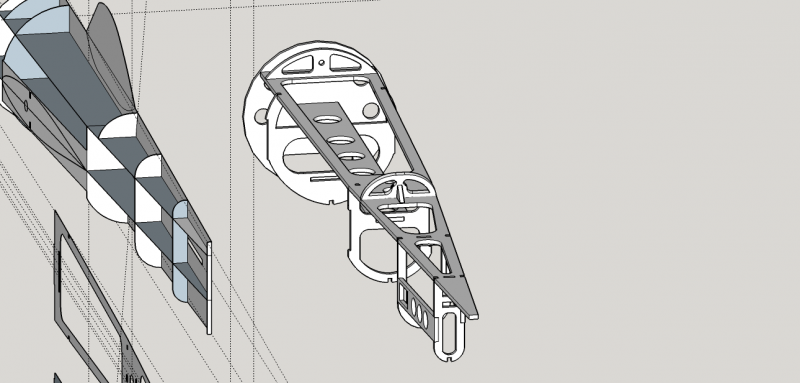

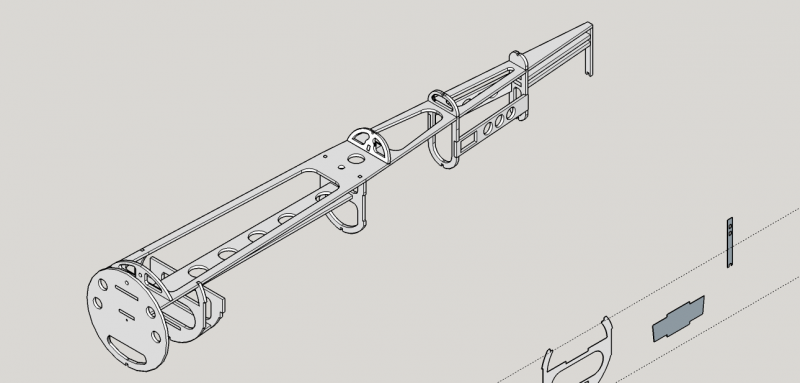

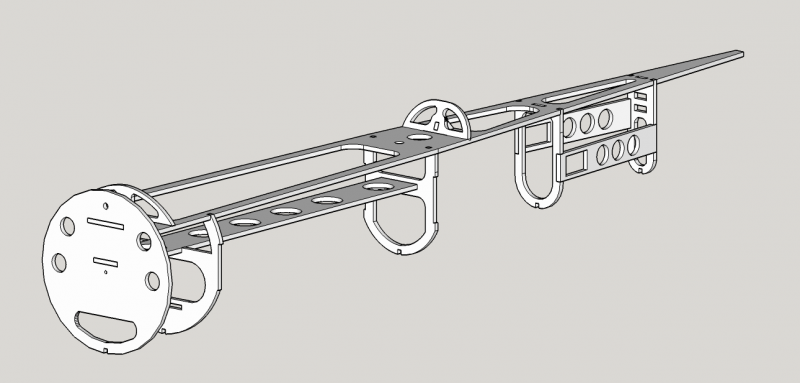

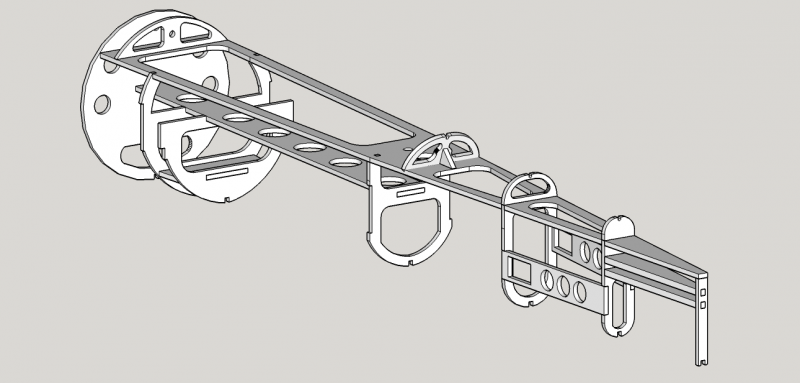

dotychczasowe starania

Widać już miejsce umieszczenia serw SK i SW. Półka na pakiet jest brakuje mi tylko wręg garba i jeszcze jednej wręgi mocowania podwozia. Rysuje się trudno więc każda wyrysowana wręga trafia do modelu 3D w celu spasowania jak coś nie pasuje szukam błąd od razu i nanoszę poprawki.



EDIT ...



Wręgi gotowe ... teraz tylko dolna listwa ustalająca oraz miejsce mocowania skrzydła ... ufff męczące to ...









CDN ...

[dziobak]

Może to się przyda   YAK-55M.dwg
