Ciekawe silniki modelarskie


Paweł Prauss
 Share

Recommended Posts

Link to comment
Share on other sites

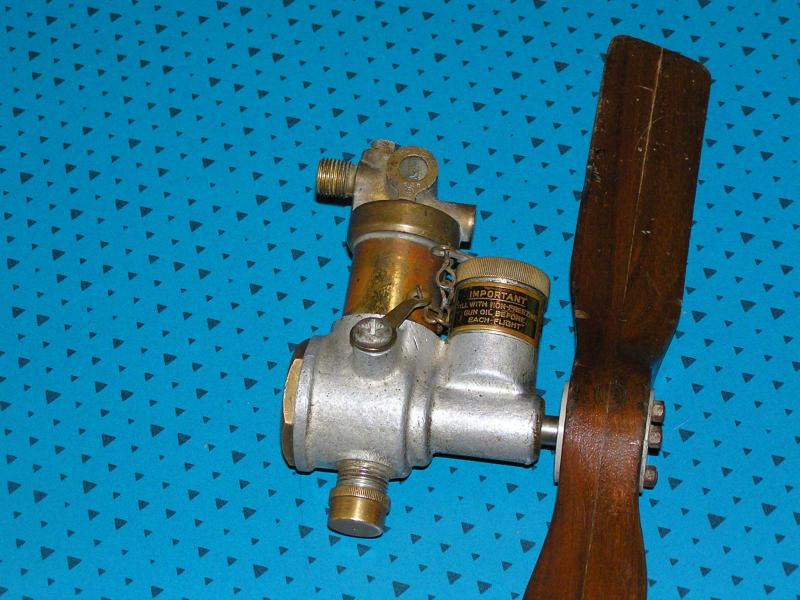

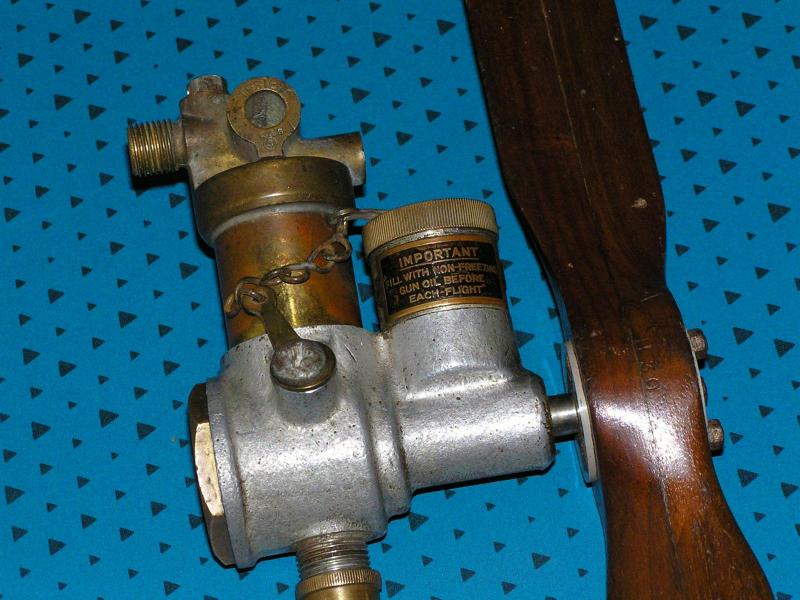

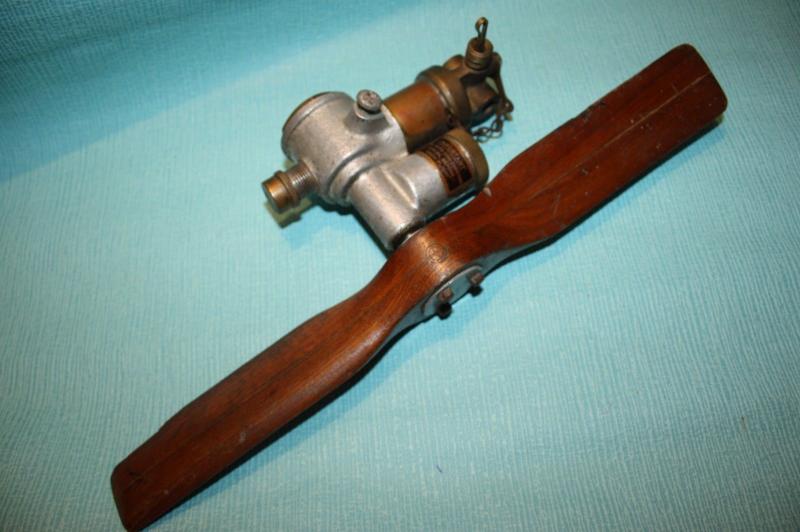

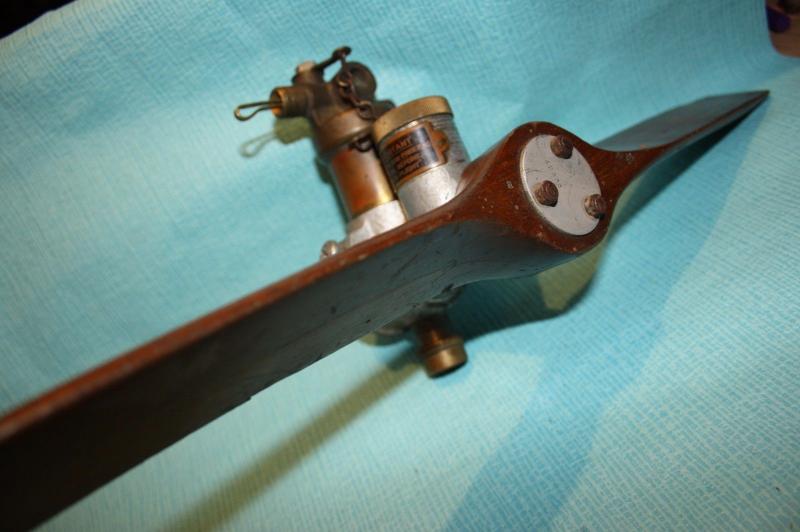

To jest "pompa powietrzna" czyli sprężarka wytwarzająca nadciśnienie w zbiorniku paliwa samolotów z okresu IWW. Napędzana śmigłem modelarskim stanowiła w swoim czasie przełom w funkcjonowaniu instalacji paliwowej, szczególnie przy silnikach rotacyjnych.

Link to comment
Share on other sites

  • 2 weeks later...

Paweł czekamy na zdjęcia silnika-pompy i samolotu w którym latał :)

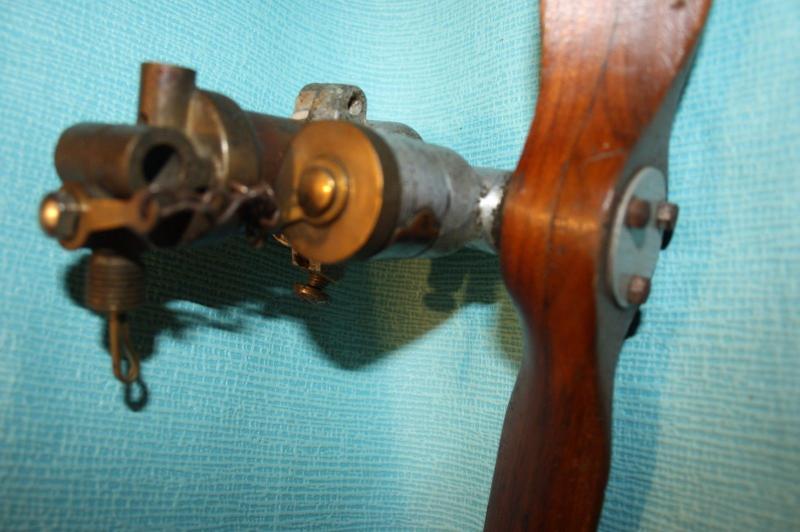

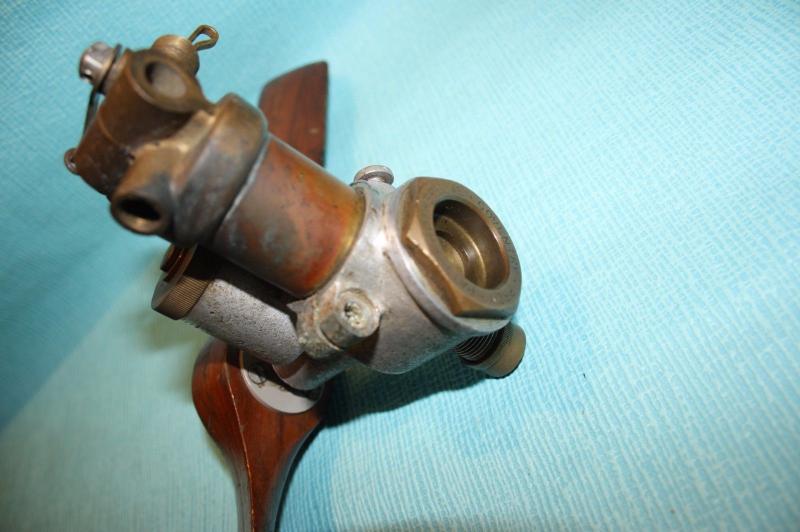

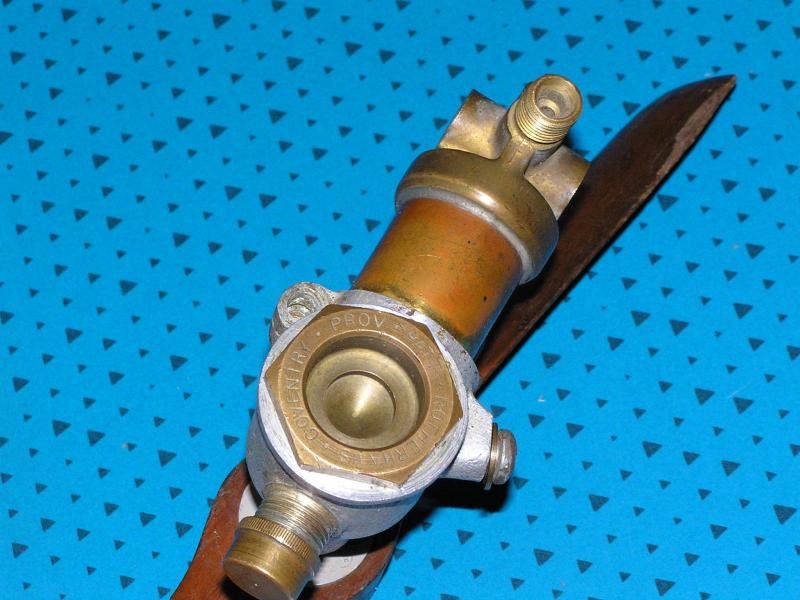

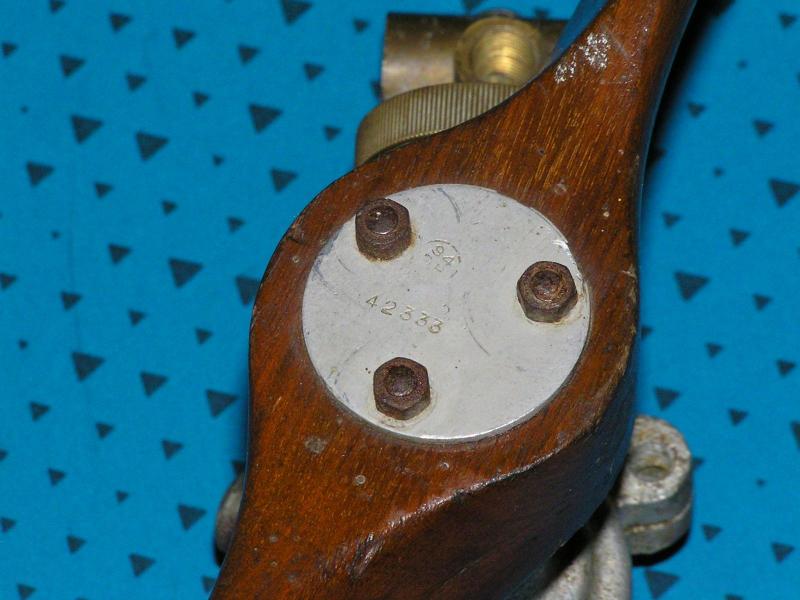

Co tu dużo pisać, ustrojstwo jakie jest niech każdy zobaczy :-)

Wygląda na oryginał, a jeśli tak to ma już ok 100lat!!

Piękna robota, nie znam się na tym, ale może fachowcy na podstawie sygnowań powiedzą coś więcej...post-10468-0-68567300-1508959152_thumb.jpg




poniżej zdjęcia poprzedniego właściciela





Jeśli natomiast o samoloty w jakich toto było stosowane, to według materiału zamieszczonego przez Stanisława były to:

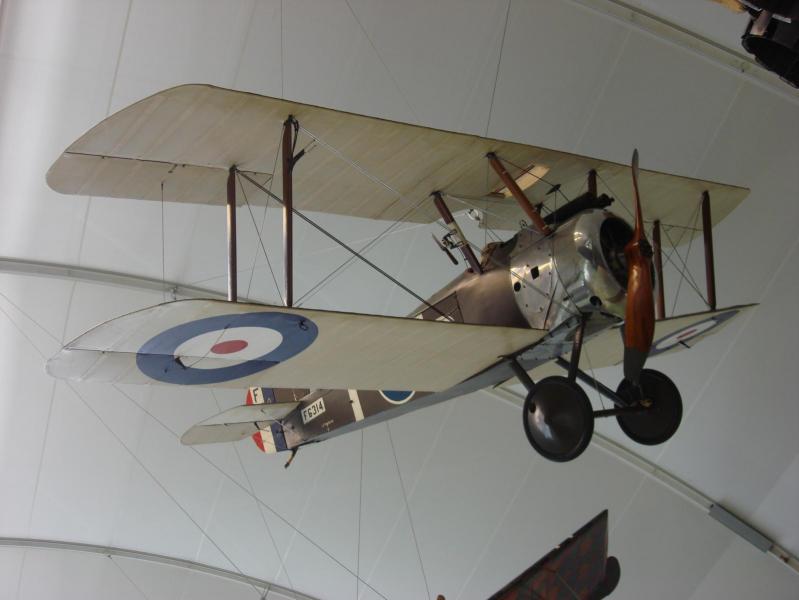

Sopwitch Camel

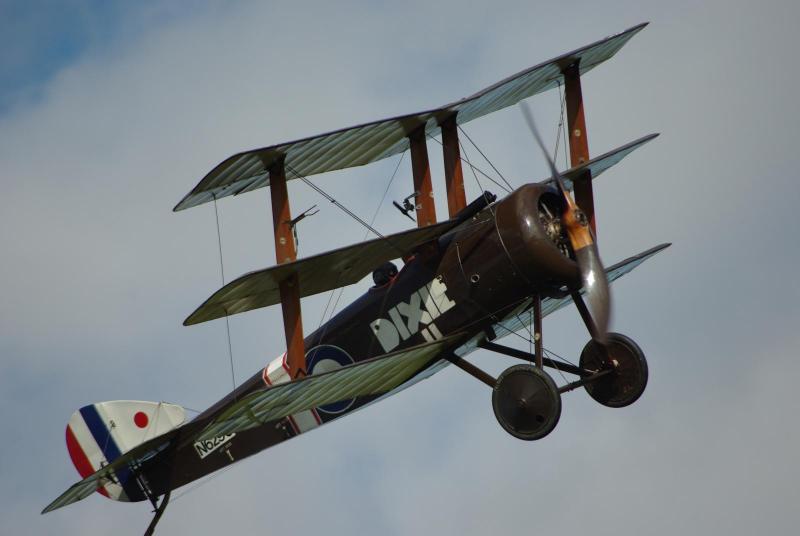

oraz Sopwitch Triplane


Na obydwu fotkach rodem z sieci widać taką pompę :-))











Link to comment
Share on other sites

  • 5 months later...
  • 6 months later...

Zaczęło się nie do końca od silnika, ale temat uważam za ciekawy i pragnę go kontynuować co niniejszym czynię:-))

Podczas weekendu odwiedziłem naszych wschodnich kolegów w Charkowie i zobaczyłem wiele motorków, o których istnieniu nawet nie miałem pojęcia.

Wrzucę więc w najbliższym czasie kilka fotek.





Link to comment
Share on other sites

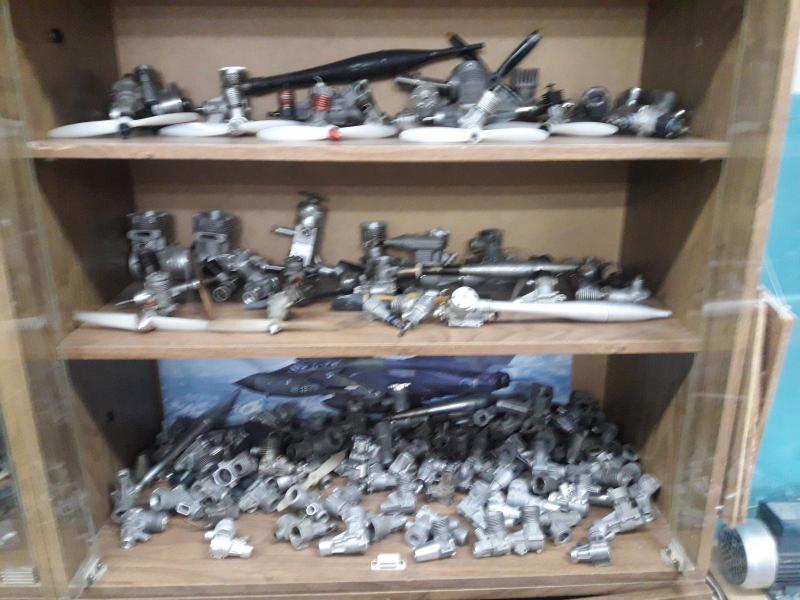

ściśle tajne łamane przez poufne czyli rozmazane zdjęcia silniczków w gablocie. Poproszę, poprosimy Ciebie albo kolegów z Charkowa o zdjęcia wielu motorków o których istnieniu Ty jak i ja nie mieliśmy pojęcia. Przynajmniej wiadomo o którą gablotę chodzi...

Link to comment
Share on other sites

Zaczęło się nie do końca od silnika, ale temat uważam za ciekawy i pragnę go kontynuować co niniejszym czynię:-))

Podczas weekendu odwiedziłem naszych wschodnich kolegów w Charkowie i zobaczyłem wiele motorków, o których istnieniu nawet nie miałem pojęcia.

Wrzucę więc w najbliższym czasie kilka fotek.

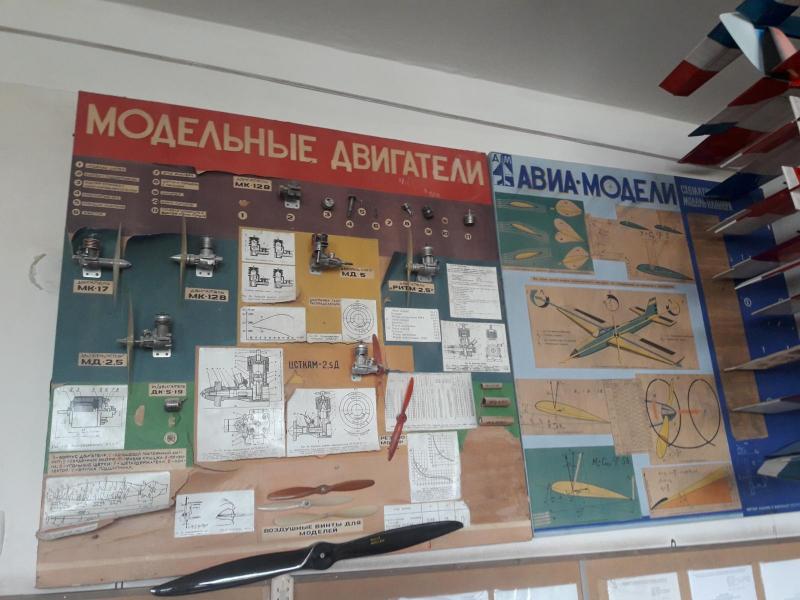

Emki,Komety ,Rytmy,Meteory i CSTK  jakiś elektryczny i rakietowy .Fajny zbiór radzieckiej  myśli techniki modelarskiej na tej tablicy która czytelnie pokazuje różne napędy. Wszystkie spalinowe znam  :)  W tej szafeczce mogą leżeć egzemplarze których nie znamy bo za PRL-u nie były importowane ale zdjęcie się dla Pawła poruszyło i niewiele widać szczegółów .

Link to comment
Share on other sites

Zdjęcie gabloty było tylko poglądowe, niestety nie zauważyłem, że poruszyłem, innego nie posiadam.

Posiadam natomiast fotki pojedynczych egzemplarzy (wyciągniętych z niej właśnie), które postaram się tutaj w miarę systematycznie zamieszczać :-))

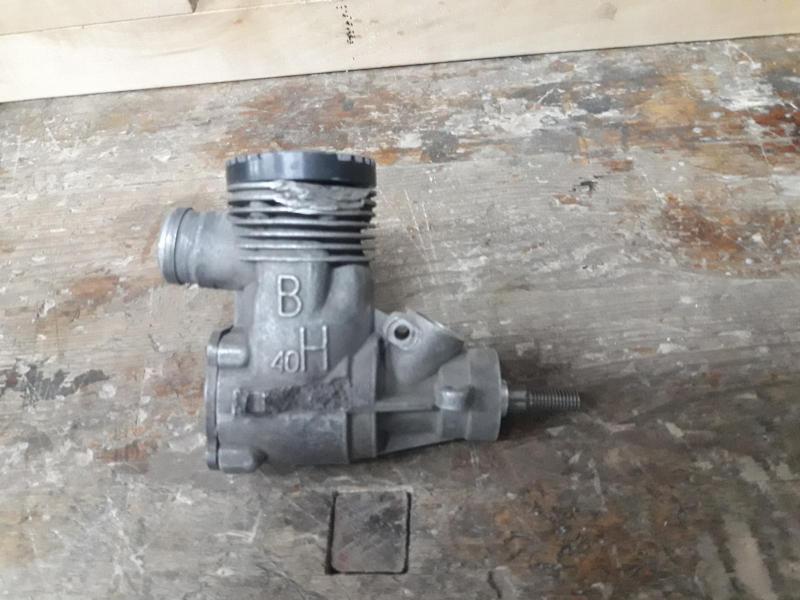

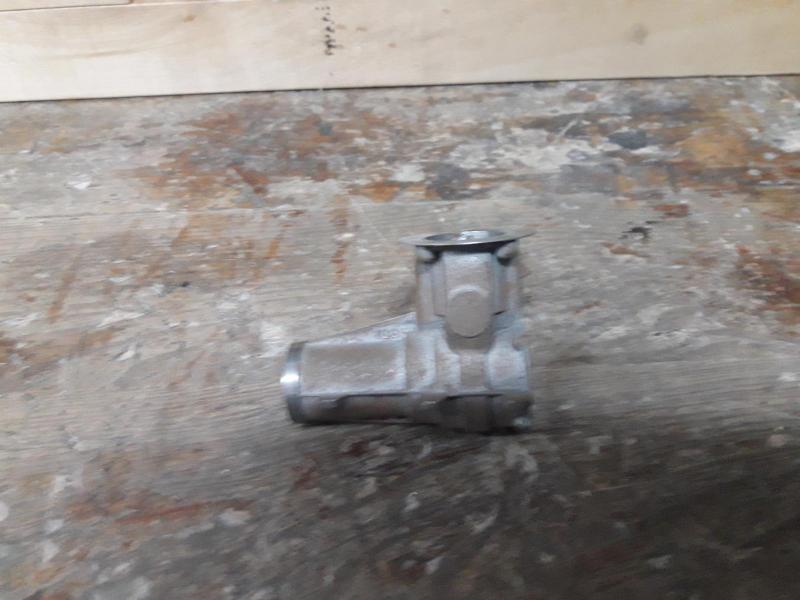

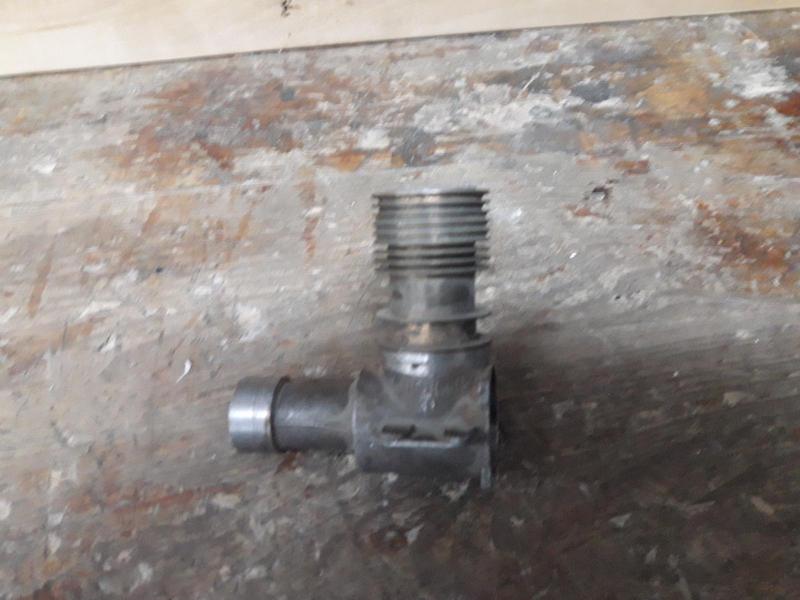

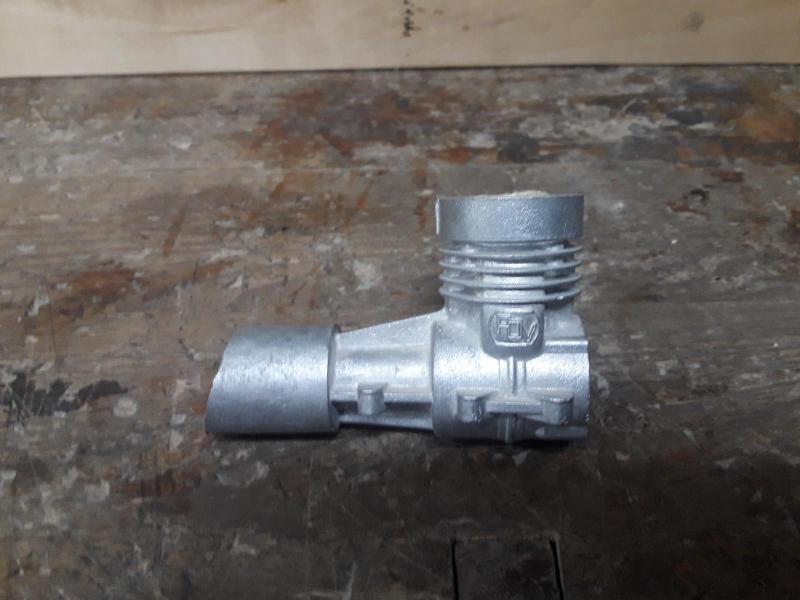

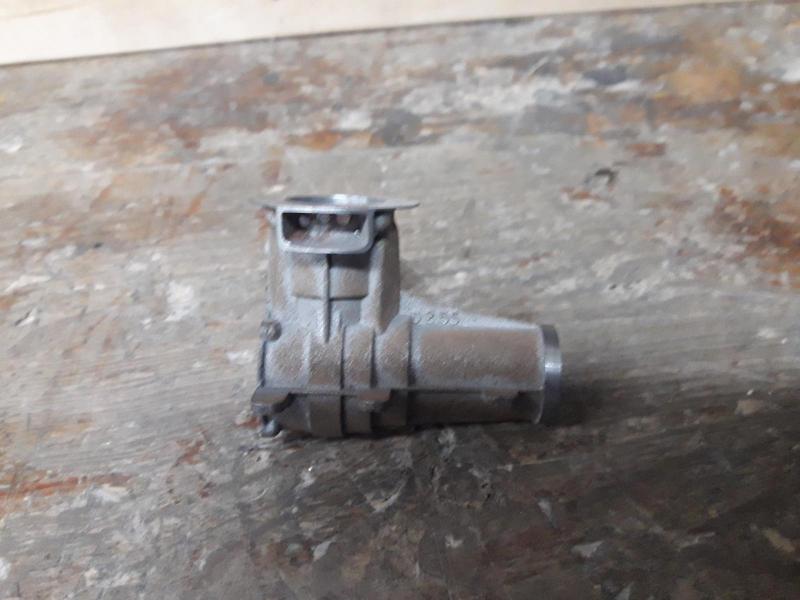

Na początek ciekawostka, stalowy karter silniczka dla klasy modeli wyścigowych latających na uwięzi, prototyp braci Gumiennych - lżejszy od aluminiowego, lecz niestety ze względu na problemy z odprowadzaniem ciepła zarzucony...






Link to comment
Share on other sites



Na początek ciekawostka, stalowy karter silniczka dla klasy modeli wyścigowych latających na uwięzi, prototyp braci Gumiennych - lżejszy od aluminiowego, lecz niestety ze względu na problemy z odprowadzaniem ciepła zarzucony...

coś na ten temat...

https://dev.rcopen.com/forum/f5/topic443703

(i dalsze linki na dole strony)

Link to comment
Share on other sites

karter stalowy jest jak najbardziej cały czas aktualny. Ale nie jako odlew. Tylko frezowany z ŁH15/1.3505 stal łożyskowa do wyrobu łożysk, kulek czy igieł do łożysk tocznych. Idea jest taka że podobnie jak i na wale jest z litego materiału wału bieżnia wewnętrzna łożyska tak i w karterze jest od razu bieżnia zewnętrzna łożyska głównego. Czyli odprowadzanie ciepła na zewnątrz silnika najlepsze z możliwych bo bezpośrednio. W silnikach z karterem aluminiowym łożysko jest osadzone termicznie albo wklejane na klej w celu zapobiegnięciu przemieszczania się bieżni podczas pracy. Bardzo to komplikuje mycie po każdych zawodach. ( Rozbieranie na gorąco).To samo dotyczy rozszerzalności liniowej karteru i wału. Przy tych samych materiałach nie ma potrzeby stosowania łożysk o powiększonym luzie wewnętrznym o oznaczeniu np C4 a to oznacza mniejszy luz na uszczelnieniu wału w korpusie. Reasumując. Powinien być łatwiejszy montaż w stalowym karterze niż w aluminiowym zespołu łożyska plus wał. Podczas samej wyczynowej pracy będzie zupełnie innym bilans i stabilizacja cieplna tego układu. Ale to są dywagacje.  Bo musi powstać najpierw taki karter ze stali ŁH15. A ponieważ od czasu do czasu obrabiam tą stal to wiem że nawet w stanie wyżarzonym konwencjonalną obróbką skrawania jest nie do obróbki. Tylko elektroerozja i szlifowanie. A to zupełnie inna bajka jeśli chodzi o koszty...

Link to comment
Share on other sites

bardzo ciekawe konstrukcje czy prototypy. Wiele takich widzę konstrukcji powstało. Widać że są możliwości. Wystarczy tylko chcieć!!! Co do montażu wału z bieżnią wewnętrzną łożyska i karteru z bieżnią zewnętrzną to tylko przez dodawanie kulek po przez jedno wyoblone miejsce w koszyk-separator. Wielokrotnie wymieniałem kulki 3.175 na nowe w nakrętce kulowej z wielokrotnym wewnętrznym mechanizmem przekierowywania kulek. Da się tylko to wymaga stosownego oprzyrządowania i dużo dużo cierpliwości.

Link to comment
Share on other sites

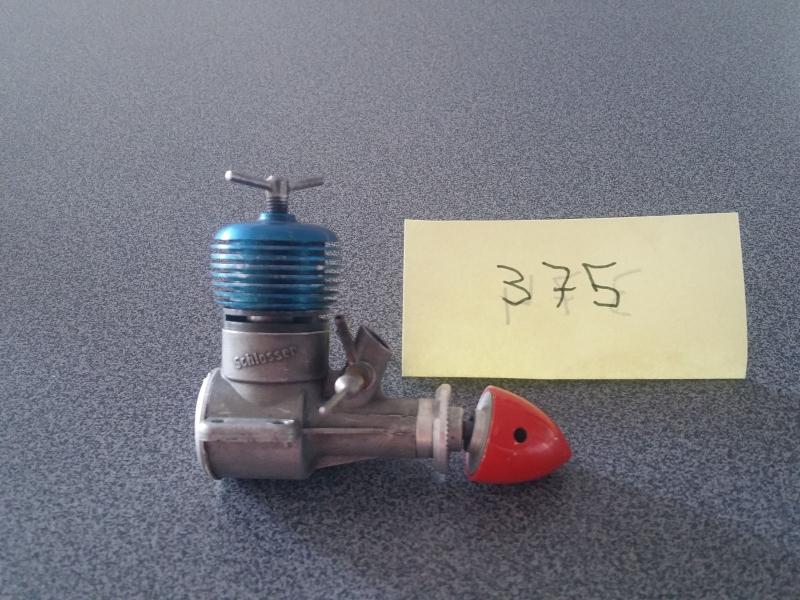

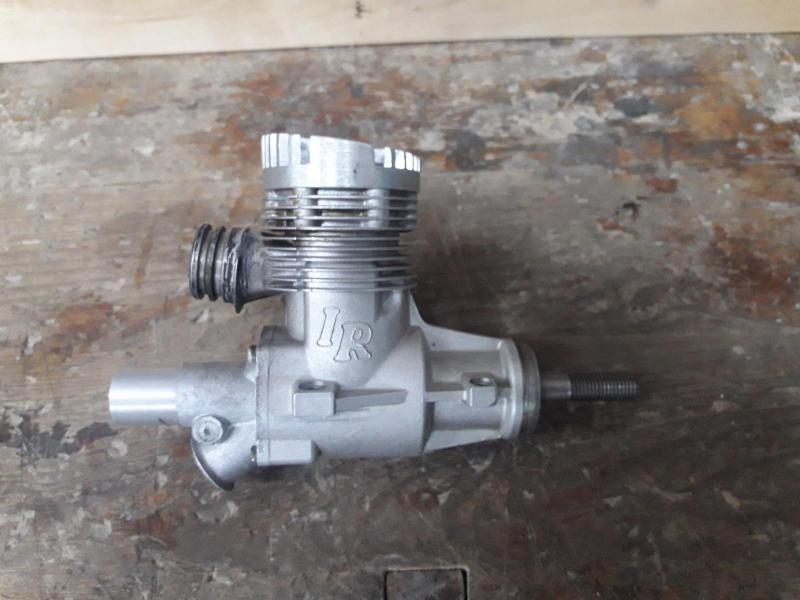

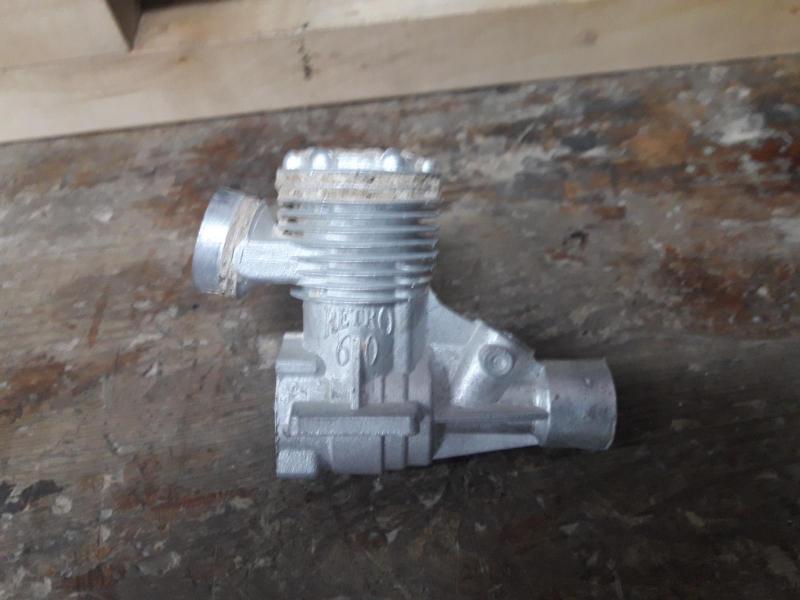

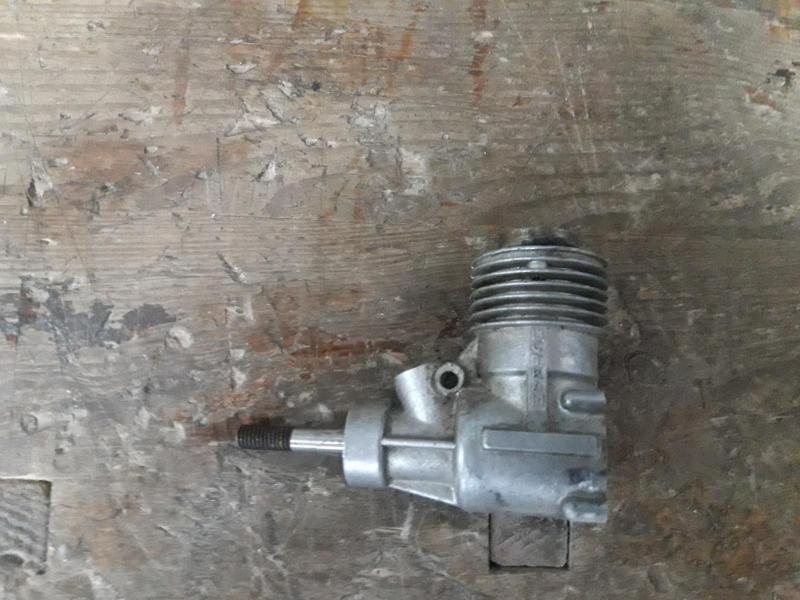

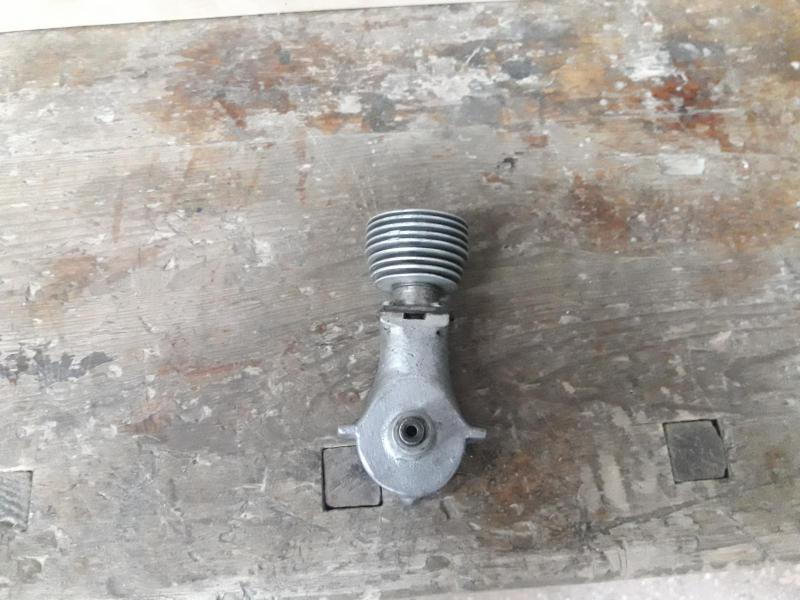

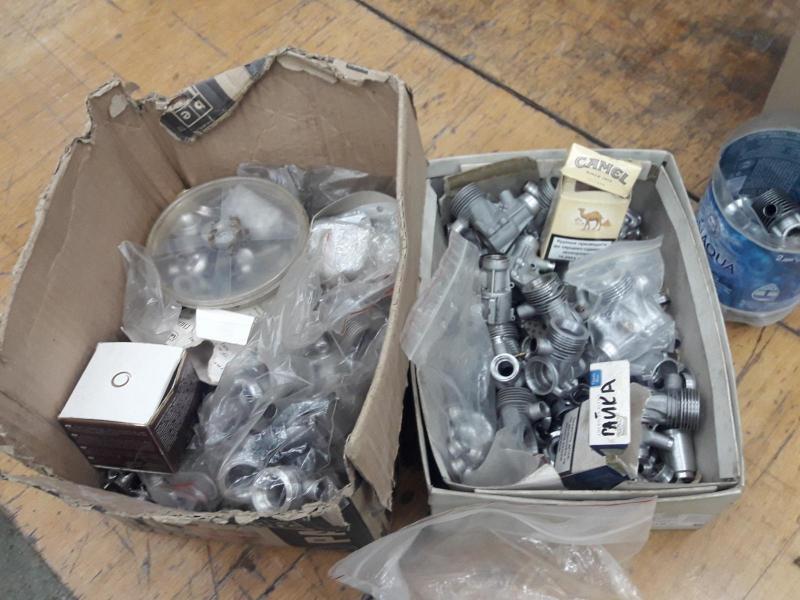

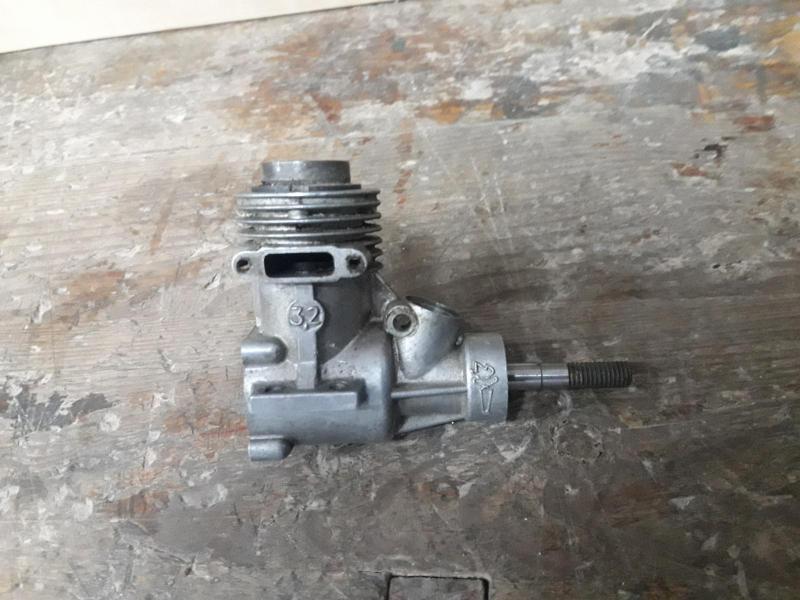

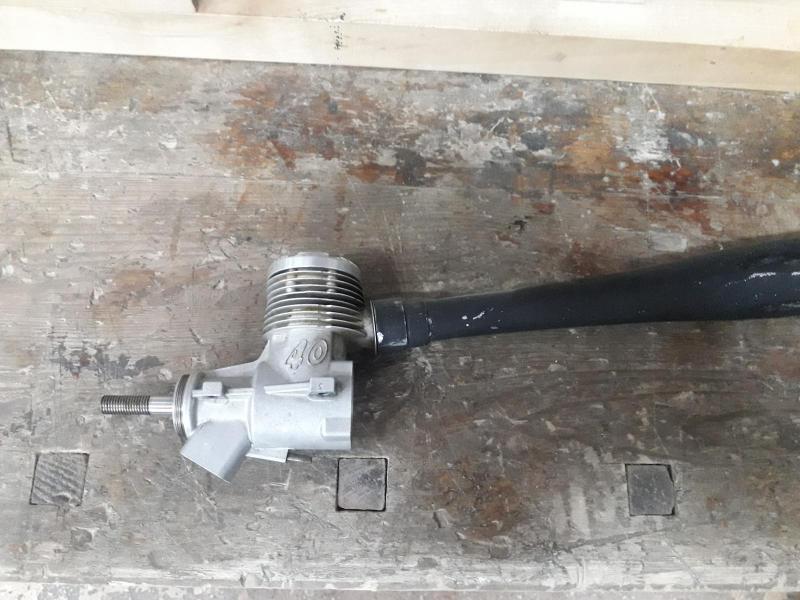

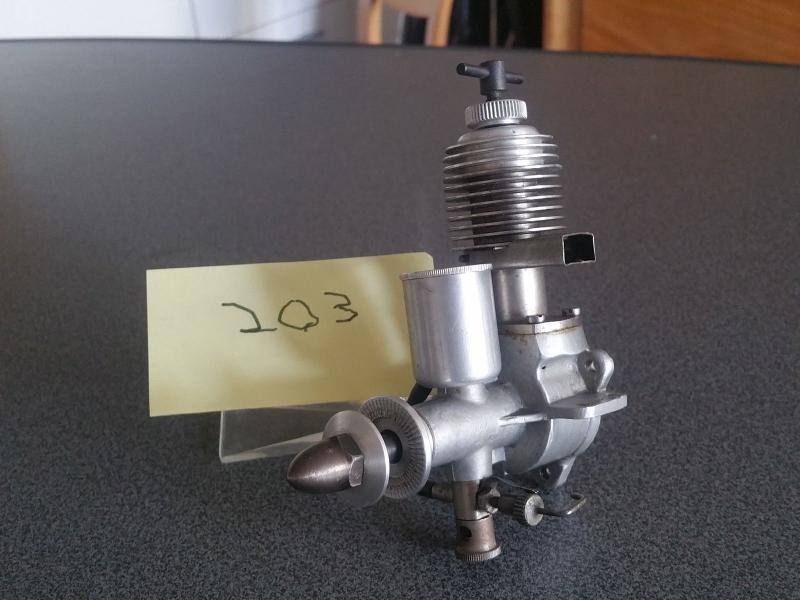

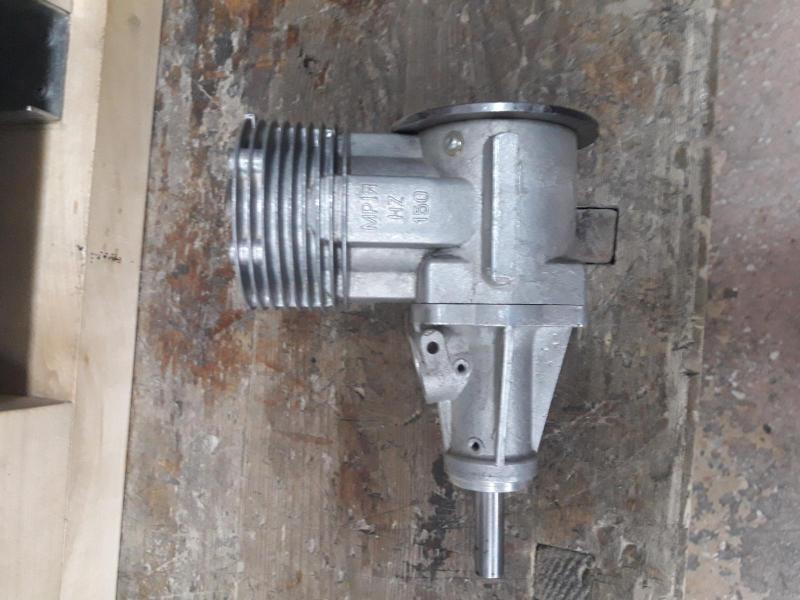

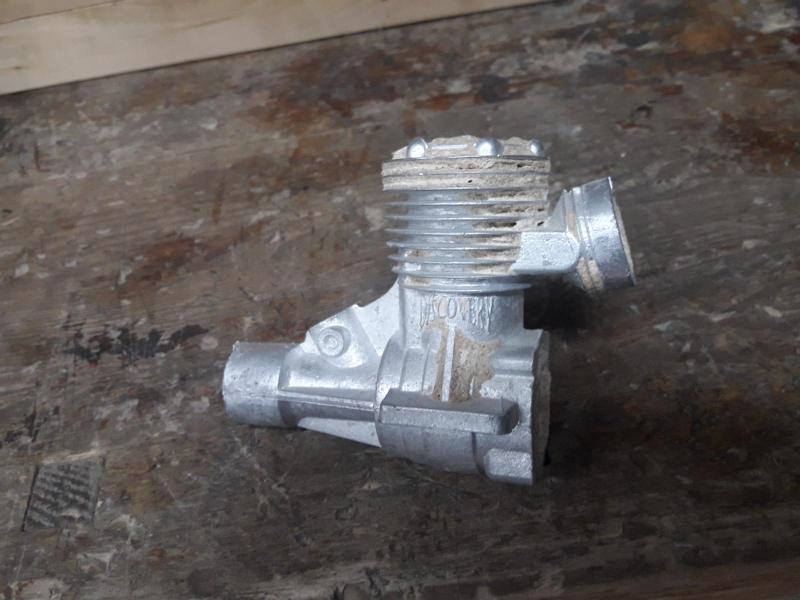

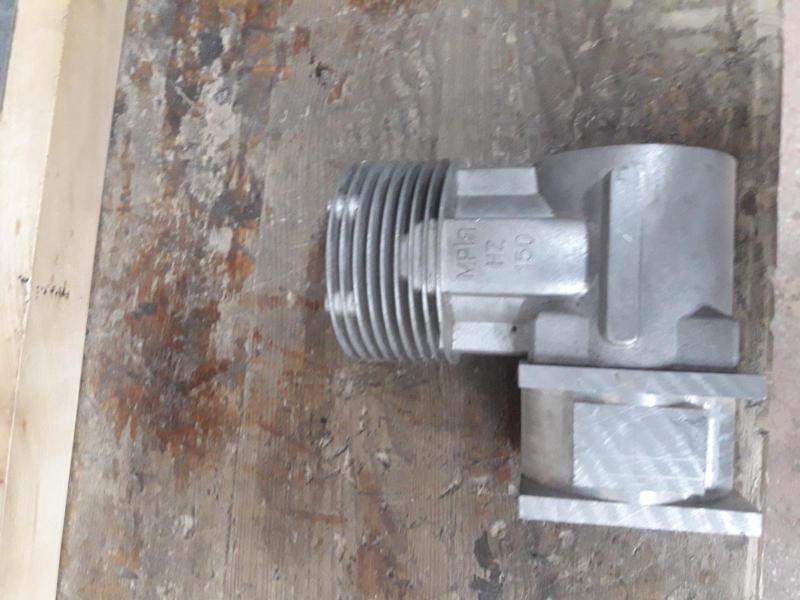

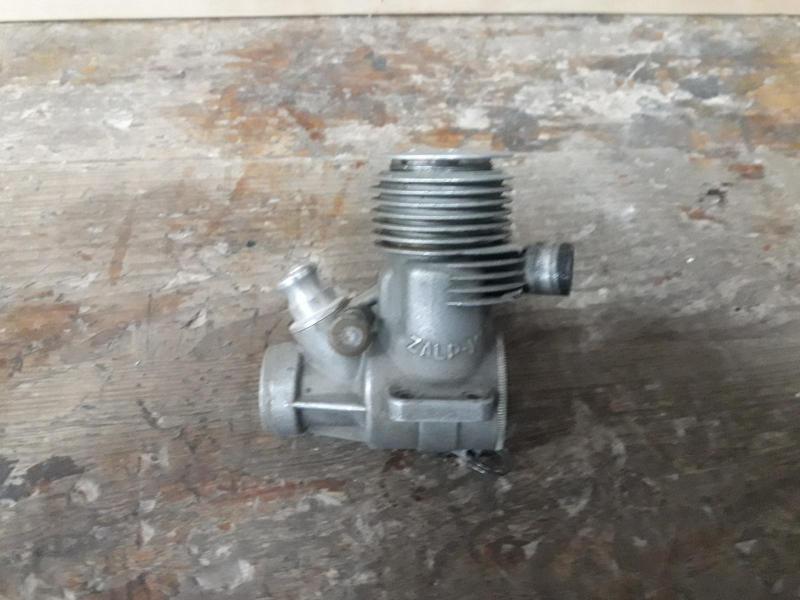

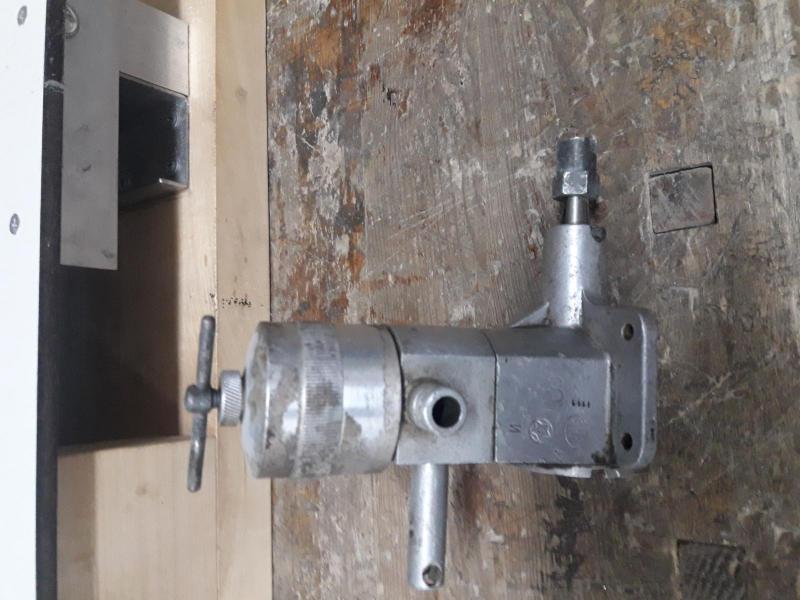

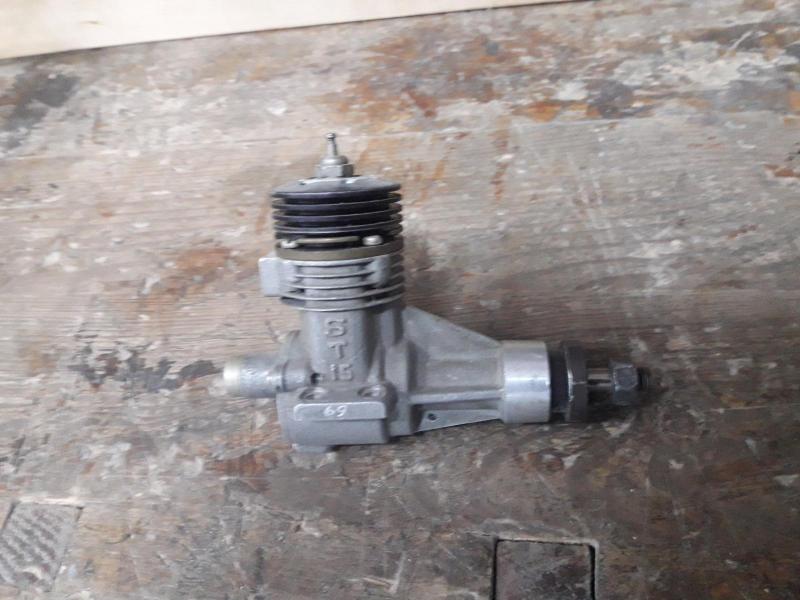

Kolejne zdjęcia :-))

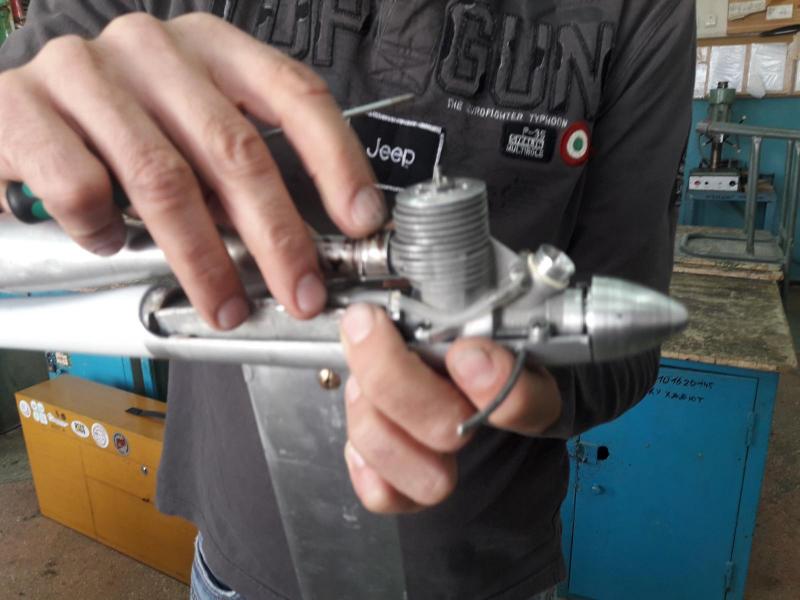

Na jednym widać nawet ręce konstruktora.

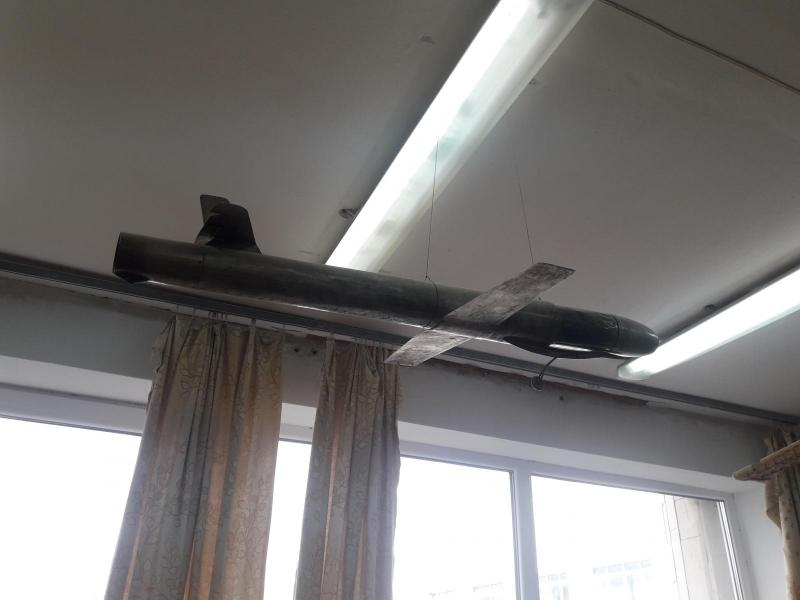

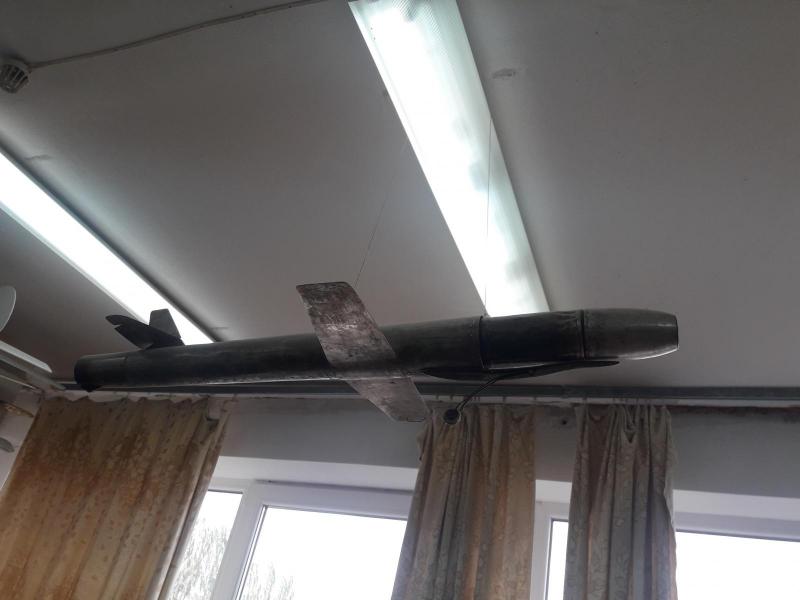

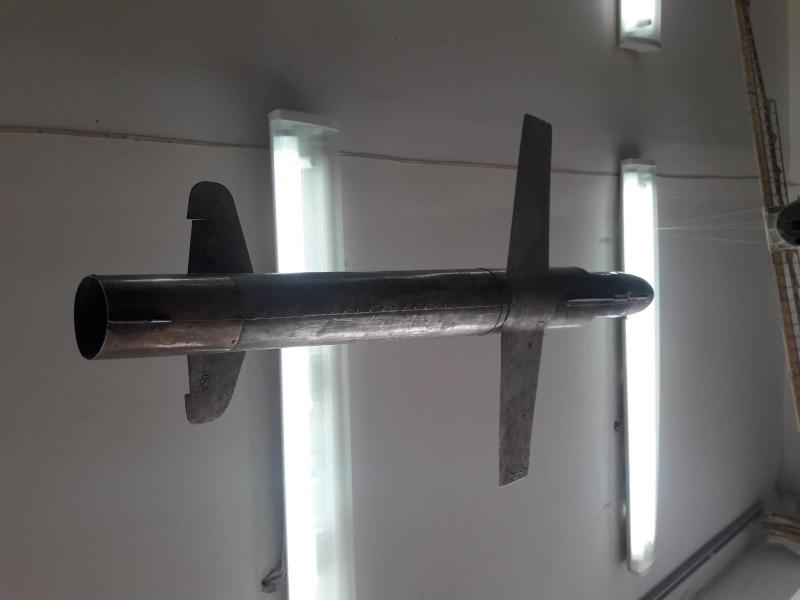

A ten pulsak prawdopodobnie wykonany został przez Leonida Lipińskiego - rekordzisty Świata w locie modelu na uwięzi z silnikiem pulsacyjnym z 6.12.1971r., osiągnięta prędkość 395,64 km/h.

Rekord ten do dnia dzisiejszego nie został pobity...















Link to comment
Share on other sites

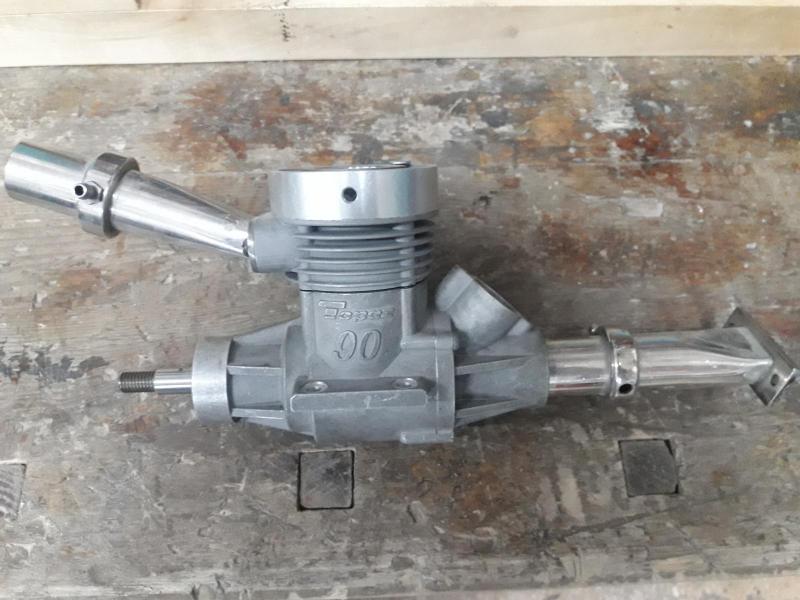

Na tych wodnych silnikach TOPAZ 90 i jeżeli dobrze pamiętam TOPAZ 40 komanda radziecka próbowała ścigać się w latach  80-tych.

Wzorem dla tych silników był ROSSI 90 DS w swoim czasie najlepszy motor do kat FSR

Powstały także inne klony np białoruski ZUBR 90 oraz VOK 90 i rosyjski Kalistratov K-90 ( mam takie dwa w kolekcji :)). Resztki tych silników jeszcze bardzo rzadko są montowane w łódkach ze wschodu.

Kiedyś nawet miałem propozycję nabycia takiego Topaza, ale się nie zdecydowałem ze względu na brak części zamiennych. Teraz to nawet trochę żałuję, bo bym miał piękny okaz w kolekcji :)

Kawałek historii na tych zdjęciach widać.



W 1986 r miałem okazję zwiedzać klub w Briańsku wyglądało to podobnie jak na zdjęciach powyżej tyle, że bogato mieli, bo tam stały wszystkie maszyny i to nie jakieś malutkie tylko normalne porządne obrabiarki, duralu, mosiądzu jak w fabryce,  magazyn sprzętu modelarskiego był pełny silników, aparatur co prawda rosyjskich ale olbrzymiej ilości... A koledzy z Briańska byli na tyle hojni, że wyszedłem od nich z wiadrem nowiutkich MDSów świec i innych drobiazgów  i w stanie mocno wskazującym... Na bazie tych MDSów próbowałem później tworzyć własną hybrydę wodnego silnika. i nawet jeden albo dwa działały i nie najgorzej

Piękne czasy były... ;)

A.C.

Link to comment
Share on other sites



..że wyszedłem od nich z wiadrem nowiutkich MDSów świec i innych drobiazgów... .i w stanie mocno wskazującym.. Piękne czasy były... ;)

Święta prawda, najgorsze jak o narodzie zza wschodniej granicy (ale tych zwykłych szarych ludziach, broń boże jakich mundurowych czy z начальства) wydają osądy ci którzy nigdy z nimi nie mieli do czynienia (tam)... :rolleyes:;)  (głowę trzeba mieć mocną, choć to i tak niewiele pomoże.. . alk.gificon_mrgreen.gif )
