EnterTrainer na podstawie projektu z MA

[TheKuba1414]

Witojcie!

Czas zacząć następny model

Jest to EnterTrainer na podstawie tego:

http://www.modelaviation.com/entertrainer

tyle, że powiększony oraz lekko zmodyfikowany przez Pana Wojciecha (f-150) - za co z tego miejsca bardzo serdecznie dziękuję!



Samolot będzie napędzany silnikiem ASP S52AII (8,5ccm), będzie posiadał klapy oraz stałe trójpodporowe podwozie z przednim kołem skrętnym. Konstrukcja w większości balsowa, trochę elementów wykonanych ze sklejki lipowo-balsowej oraz ze sklejki brzozowej.



Na chwilę obecną mam przyklejone już wzmocnienie do jednego z boków, sklejone dwie z trzech wręg silnikowych, sklejone dwie identyczne półki na wyposażenie (dla pogrubienia) oraz (tak samo) sklejoną pierwszą wręgę.

Co do drugiego boku to wystąpił mały "wypadek przy pracy" i blisko było a powstałyby dwa identyczne boki, na szczęście zorientowałem się zanim klej zaschnął...





CDN.

[TheKuba1414]

Statecznik poziomy klei się przypięty do deski:

A pionowy już sklejony i odpięty...

[TheKuba1414]

Powoli do przodu...

Jeden ze sterów wysokości:





W międzyczasie klei się także wzmocnienie drugiego boku (tym razem z dobrej strony...), oraz tylna jego część (jest to na tyle duże, ze na razie nie mam jak zrobić zdjęcia).



Pozdrawiam

[TheKuba1414]

Poskładałem kadłub:



Zrobiłem także przejście od dołu:





Oraz w międzyczasie oszlifowałem jeden ze sterów wysokości i skleiłem drugi, szybka przymiarka do statecznika:



I jeszcze małe porównanie do skrzydła Wicherka...





Kawał modelu jak dla mnie



Pozdrawiam

[f-150]

Jaki silnik taki model.Na razie dobrze wygląda.

[poharatek]

Fajnie wychodzi.

Mocno przyglądałem się planom tego modelu, bo chciałem go "popełnić" zelektryfikowanego (no ale oczywiście plany się pozmieniały;)).

Ciekawi mnie co z Wojtkiem wykombinowaliście w konstrukcji skrzydła; czy tak samo jak w oryginalnych planach natarcie będzie z rurki węglowej, czy coś zmieniliście w konstrukcji lotek i klap, no i winglety. - dało by się je chyba lepiej zaprojektować.

Ale pewnie, jak wykaże trochę cierpliwości - to sam zobaczę

[f-150]



Mocno przyglądałem się planom tego modelu, bo chciałem go "popełnić" zelektryfikowanego (no ale oczywiście plany się pozmieniały;)).

I dobrze że tylko się przyglądałeś,bo z tych planów byś go nie złożył.

[TheKuba1414]

Fajnie wychodzi.

Mocno przyglądałem się planom tego modelu, bo chciałem go "popełnić" zelektryfikowanego (no ale oczywiście plany się pozmieniały;)).

Ciekawi mnie co z Wojtkiem wykombinowaliście w konstrukcji skrzydła; czy tak samo jak w oryginalnych planach natarcie będzie z rurki węglowej, czy coś zmieniliście w konstrukcji lotek i klap, no i winglety. - dało by się je chyba lepiej zaprojektować.

Ale pewnie, jak wykaże trochę cierpliwości - to sam zobaczę

Ja to tam się nie wtrącałem w konstrukcje - wszystko jest dziełem Pana Wojtka



Zobaczysz (znaczy mam nadzieję)

I dobrze że tylko się przyglądałeś,bo z tych planów byś go nie złożył.

hłehłehłehłe

Edytowane 6 Kwietnia 2018 przez TheKuba1414

[TheKuba1414]

Zrobiłem kabinę i dopracowałem przód kadłuba.



W międzyczasie powstaje także pierwsze skrzydło, ale póki co nie ma zdjęć

[TheKuba1414]

W prawym skrzydle powstała końcówka skrzydła (od góry na razie) oraz położyłem przednie kesony:





Przymiarka dźwigara lewego skrzydła:



Iiii klej nałożony, kąty sprawdzone i połapane na CA (pewnie i tak będzie krzywo, w końcu to mój model  ) i skrzydło się klei:



W międzyczasie klei się także ster kierunku:



PS: SK jest przyłożony "ciężkimi rzeczami" - zdjąłem do zdjęcia.



Pozdrawiam

[TheKuba1414]

Powoli do przodu



Prawe skrzydełko już prawie skończone:







A prace nad lewym w toku:





W międzyczasie wykańczam kadłub, powstaje także podwozie i powoli zaczynam dumać nad rozmieszczeniem wyposażenia

[jacek misiek]

Kuba odklej nakładke a 2 żebra , 2 pierwsze żebra mają być pokryte w całości balsą z góry i z dołu

[f-150]

Widzę że muszę Cie zmotywować.

Marka model już dziś oblatałem

Czekam na Twój.

[TheKuba1414]

Dziękuję!



Jakoś powoli idę do przodu, ale sporo jeszcze zostało.

[TheKuba1414]

Szybka aktualizacja, model na razie wygląda tak (na szybko złożyłem):

[f-150]

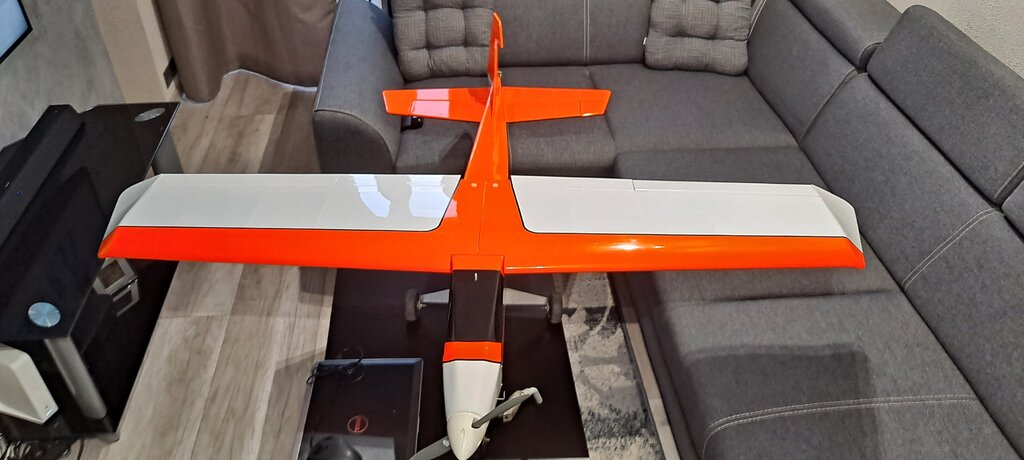

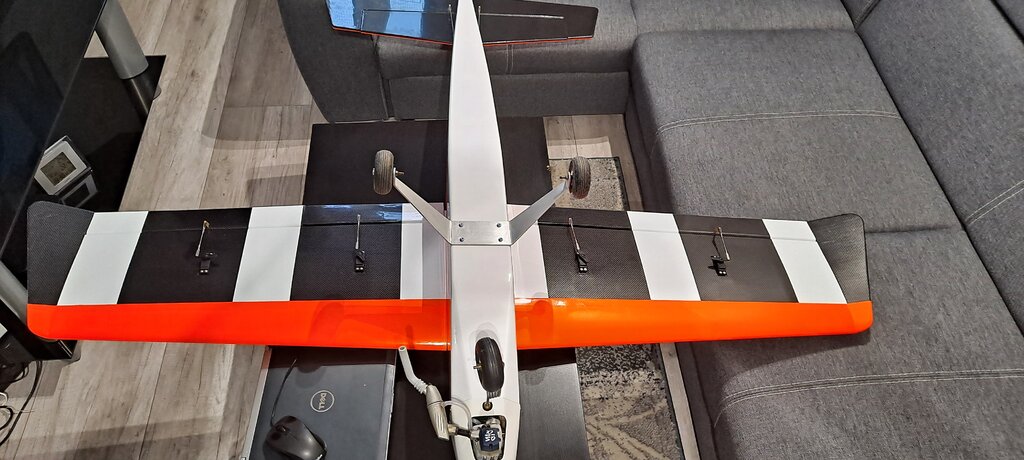

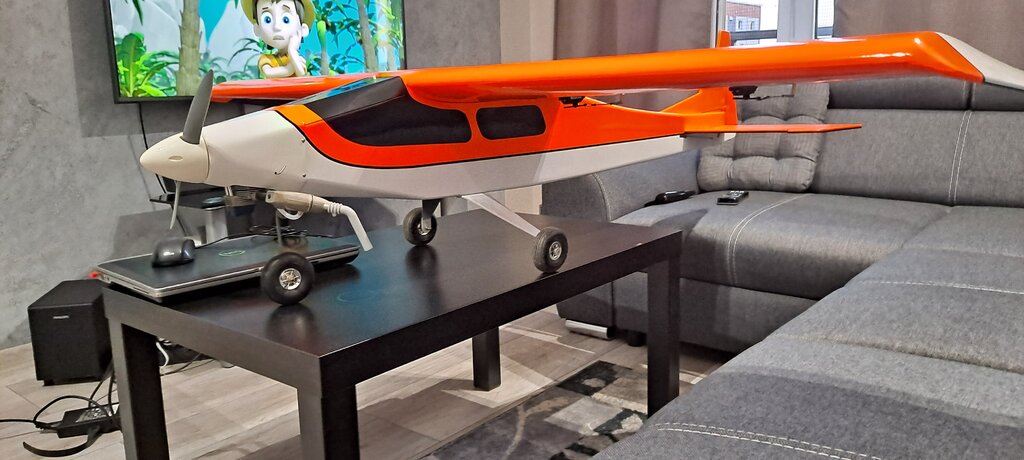

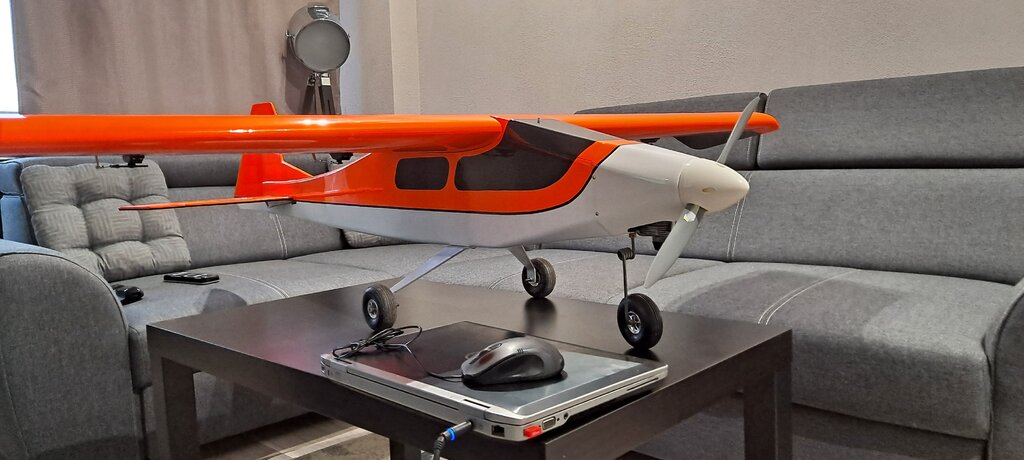

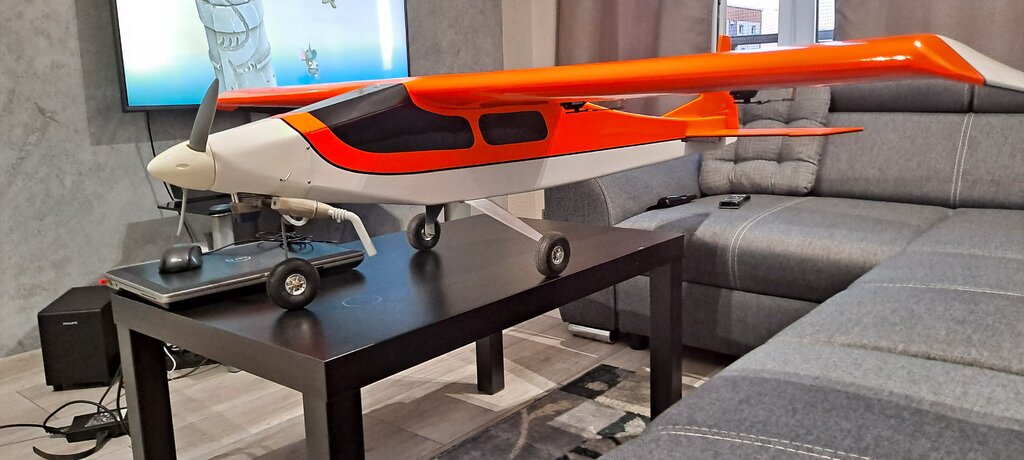

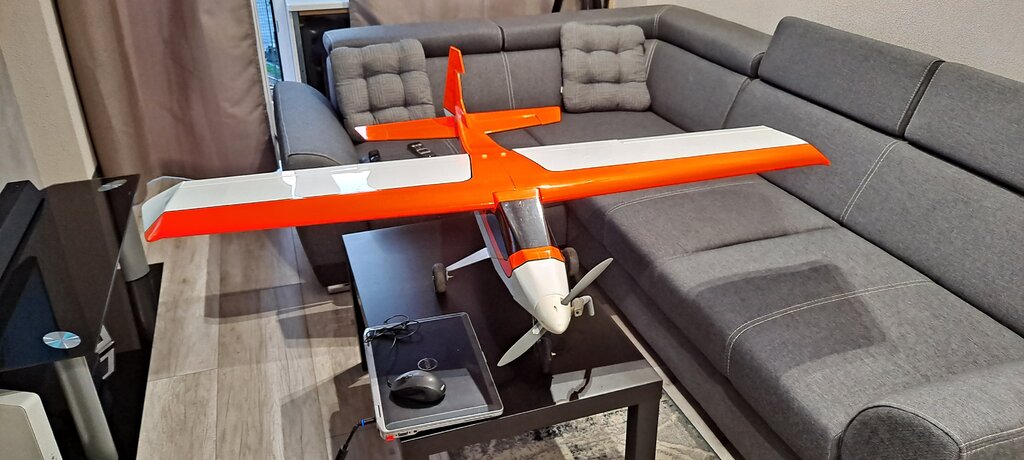

Coś mnie naszło na odgrzewanie starych kotletów ?. Nie wiem czy Kuba dokończył model, ale mnie pozostał egzemplarz testowy w stanie surowym. Żeby nie zalegał w garażu postanowiłem go  zimą dokończyć. Do napędu użyłem OS MAX 56 FS alpha. W wolnej chwili postaram się go oblatać i wrzucę filmik.









[mirolek]

Cytat

Coś mnie naszło na odgrzewanie starych kotletów

Pięknie wykończony ten stary kotlet ?

Nie powiem, że model się podoba bo wygląda pudełkowato ale dzięki świetnemu wykończeniu bardzo zyskuje- brawo.



Wrzuć koniecznie filmik z oblotu ... a jeśli na oblot wybierzesz zbliżający sie długi weekend to może się spotkamy na lotnisku bo dość podobnie, zimą wyremontowałem starego klocka którego w agonalnym stanie ktoś, kiedyś podrzucił do modelarni i "odgrzany kotlet" w moim wykonaniu też czeka na oblot ?



ms

[f-150]

Niestety w ten weekend nie dam rady.
