EM-10 Bielik

[pietka]

A nie kusiło Cię, żeby zamiast (za przeproszeniem) rzeźbić w guanie, zgodnie z podejściem Reprap zbudować coś od podstaw?

Bo takie HEVO kosztowało by mniej więcej tyle samo co ten szafirek, a od razu byś po swojemu zrobił.

Takie "killery cenowe" to co kilka miesięcy wychodzą, a po początkowej euforii wychodzi, że wcale nie są takie idealne i trzeba sporo pracy włożyć, żeby działały poprawnie.

 Zaprawdę... powiadam Ci Marcinie......Oczywiście, że kusiło, ale nie bardzo mam czasu  na  poszukiwanie optymalnego rozwiązania. Poza tym nie lubię wyważać otwartych drzwi, a w takim jak ten przypadku jest okazja, żeby się czegoś nowego nauczyć. Tak jak z tymi programami do kompilacji plików konfiguracyjnych. Po prawdzie to dołożę 8 dolarów za 4 szt TMC2208 , a resztę szpeja  mam z pierwszych  nauk na Enderku. Ważny jest efekt końcowy, czyli MODELE SAMOLOTÓW!  Nieprawdaż ?  :-)

Pozdrawiam

Pioter

[RAFALR30]

Koledzy. Wrzućcie garść fotek i informacji z postępu prac nad EM-10 Bielik.

[japim]

Byłem na MS w Chinach i za bardzo nie miałem kiedy rysować.

Napisałem do FMS czy nie mogliby podesłać mi model 3D ich obudowy abym dopasował sobie otwory - ale zlali mnie.

Narysuję sobie coś innego... a w potencjalnej instrukcji będzie info, że pasuje każda z wyjątkiem FMS...

[pietka]

5 godzin temu, RAFALR30 napisał:

Koledzy. Wrzućcie garść fotek i informacji z postępu prac nad EM-10 Bielik.

Hej, u mnie na razie przerwa. Raz choroba, a dwa brak PetG i białego depronu  i oczekiwanie na dostawę. Przed i po świętach będę miał trochę czasu i podgonię. Bielik czeka na montaż powierzchni sterowych i serw oraz na pomalowanie. Napęd gotowy. Oblot będzie po  wykonaniu katapulty. Jest jeszcze do poprawienia kabinka. No ale to szybko się zrobi.

Fotki wstawię jak najszybciej.

Pozdrawiam

Piotr

[RAFALR30]

19 godzin temu, pietka napisał:

Hej, u mnie na razie przerwa. Raz choroba, a dwa brak PetG i białego depronu  i oczekiwanie na dostawę. Przed i po świętach będę miał trochę czasu i podgonię. Bielik czeka na montaż powierzchni sterowych i serw oraz na pomalowanie. Napęd gotowy. Oblot będzie po  wykonaniu katapulty. Jest jeszcze do poprawienia kabinka. No ale to szybko się zrobi.

Fotki wstawię jak najszybciej.

Pozdrawiam

Piotr



A na podstawie jakich planów wykonałeś swój model? Jaką turbinę i LiPo w swoim Bieliku zastosujesz?

[pietka]

7 godzin temu, RAFALR30 napisał:



A na podstawie jakich planów wykonałeś swój model? Jaką turbinę i LiPo w swoim Bieliku zastosujesz?

Plany zakupił ja w Clickety's Jetworks. Taka fajna grupa zakręconych depronami amerykańskich kolegów. Niedrogo, poprawne, dobrze zaprojektowane modele i dodatki.

Turbina... uzywana kiedyś w innym modelu, nie pamiętam ale chyba FMS 5 łopatek i silnik inrunner Dr Madthrust z HK 2950 kV, akus  Lipo 4S, 30C lub 6S- obaczym na próbach , regulator Turnigy DeLuxe 70A.

Pozdrawiam

Pjoter

P.S. Dzisiaj przyszły opóźnione okrutnie filamenty. Zabieram się za kontynuację Spitfire i czekam na biały depron.



[JacekCichy]

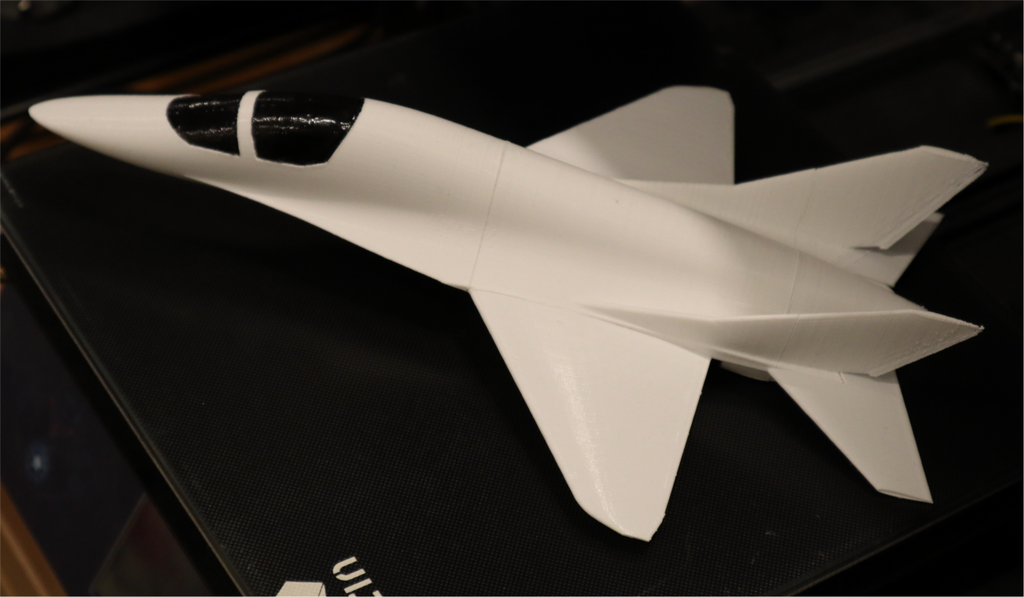

Jak tam prace nad Bielikiem? Ja ostatnio sobie drukłem takie małe coś w stylu co by było gdyby Bielik był jednomiejscowy



[pietka]

Mój depronowy czeka na dokończenie w kolejce, bo na widelcu są dwa spitfajery 1,7 m i mało czasu. Drukowany zaś utknął na etapie obliczeń skrzydeł, ale Kolega Przemek też jest  "uziemiony" z różnych powodów. Niemniej komunikujemy się i nie zapominamy o temacie.

Pozdrawiam

Piotrek

[japim]

Dokładnie tak. Powoli finalizujemy geometrię i aerodynamike tego nielota



jest malutki problem bo kadłub ma 33cm szerokości i ledwo wchodzi nawet na największe drukarki. Trzeba będzie drukować w 2 połówkach - lewa /prawa.

[JacekCichy]

Duży model się zapowiada, powodzenia Panowie no i czekam na dalsze wieści

[japim]

Iteracje aerodynamiczne w toku.

Bryła kadłuba prawie skończona. Pora na wzmocnienia (podwozie, napęd, pakiet, serwa).

Skrzydła mam w miarę opanowane - czekam tylko na finalne potwierdzenie czy ten JEPE da radę czy trzeba będzie modyfikować.

Na razie wychodzi że jest szybko - nawet bardzo szybko



Podwozie jednak będę musiał zamówić z Aliexpress aby dokładnie je pomierzyć i wrysować. Golenie najpewniej z druku 4-5mm - tak jak podwozie w B25 z 3DLab Printu.



A tak to wygląda w porównaniu z oryginalną bryłą z Grabcada.

[Andrzej Klos]

Godzinę temu, japim napisał:



Podwozie jednak będę musiał zamówić z Aliexpress ...









Moze ostroznie otwieraj ta paczke od Aliexpress i przygotuj cos do dyzenfekcji.  Mowia, ze szanse male ale nigdy nie wiadomo..?

[mjs]

Na Thingiverse jest turbina gazowa na 3D: https://www.thingiverse.com/thing:1465333.

[pietka]

10 godzin temu, mjs napisał:

Na Thingiverse jest turbina gazowa na 3D: https://www.thingiverse.com/thing:1465333.

Nooo.... ta turbina jednak chyba do Bielika  nie nada sięuuu..... bo w modelu brak miejsca na butlę z gazem, no i z taką butlą to tak z minutkę popracuje i już po ptokach. Poza tym cena ceramicznych łożysk zabiłaby chyba opłacalność budowy... ale co ja tam......

?

Rozumić że to żarcik taki od Kolegi Mirka he he ...



W dniu 24.02.2020 o 01:28, japim napisał:

Iteracje aerodynamiczne w toku.

Bryła kadłuba prawie skończona. Pora na wzmocnienia (podwozie, napęd, pakiet, serwa).

Skrzydła mam w miarę opanowane - czekam tylko na finalne potwierdzenie czy ten JEPE da radę czy trzeba będzie modyfikować.

Na razie wychodzi że jest szybko - nawet bardzo szybko



Podwozie jednak będę musiał zamówić z Aliexpress aby dokładnie je pomierzyć i wrysować. Golenie najpewniej z druku 4-5mm - tak jak podwozie w B25 z 3DLab Printu.



A tak to wygląda w porównaniu z oryginalną bryłą z Grabcada.



Przemku. Paczka z kompletnym podwoziem mnie więcej pod ten model  i turbinką edf już gotowa. Jutro do Ciebie wyjedzie.

?

[mjs]

No, to jeszcze parę ciekawostek "znalezionych w Saragossie":

Jest wiatraczek do elektryka: https://cults3d.com/en/3d-model/tool/axial-turbine-wheel,

EDF turbinka: https://www.thingiverse.com/thing:3405901

i replika Rolls-Roysa fi 180 mm: https://www.thingiverse.com/thing:1327093

[japim]

Po co takie bezużyteczne projekty?



Ten jest działający :



https://www.thingiverse.com/thing:3052972



I jest zaprojektowany przez znanego z dobrych projektów twórcę.

[RAFALR30]

Może przydatne będzie rozwiązanie do mocowania mechanizmu podwozia - do przerysowania w 3D

https://banggood.app.link/p9D7Ady7m4

[japim]

Kadłub się modeluje od początku - na czysto z uwzględnieniem wszelkich nauczek które odebrałem rysując na szybko to co widzieliście.

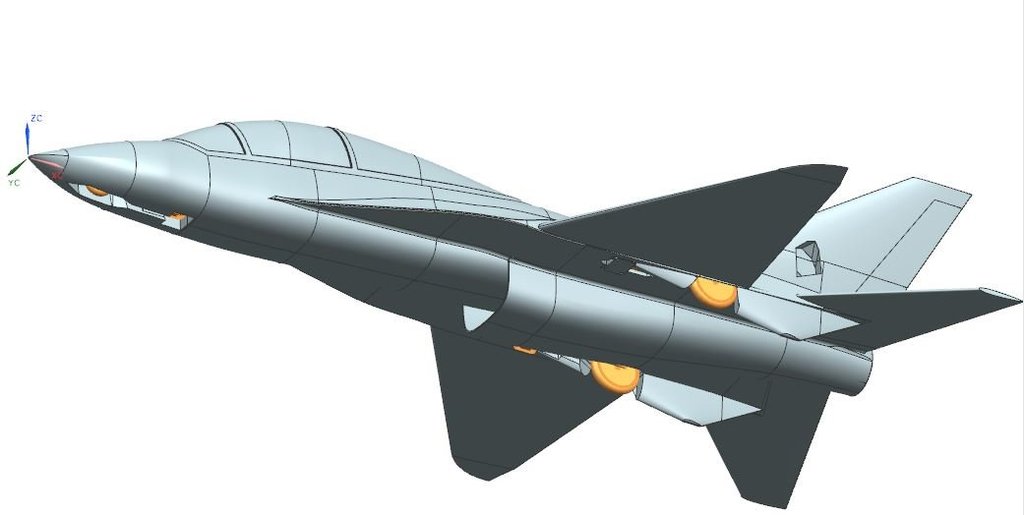

Podwozie też narysowane.

W miedzy czasie szukałem silnika do turbiny EDF70 od Piotra - i nie mogłem znaleźć absolutnie nic w normalnej cenie. Lepiej było kupić cały zestaw EDF FMS niż sam silnik. Jakims głupim fartem trafilem na naped Eflite 80mm. Napęd ten stosowany jest w modelu Habu 32 (1m rozpiętości), 1400W mocy ciągłej. Dedykowany pod 6S. Więc Bielik dostanie uniwersalne wewnętrzne bebechy/adaptery umożliwiające montaż turbiny 70 i 80mm.

[japim]

W czasach zarazy można trochę pomodelować.



Drukarka wypluwa kolejne części TA152H od 3DLabPrint a Bielikowi przybyło podwozie...



[japim]

Ta152H się wydrukował.

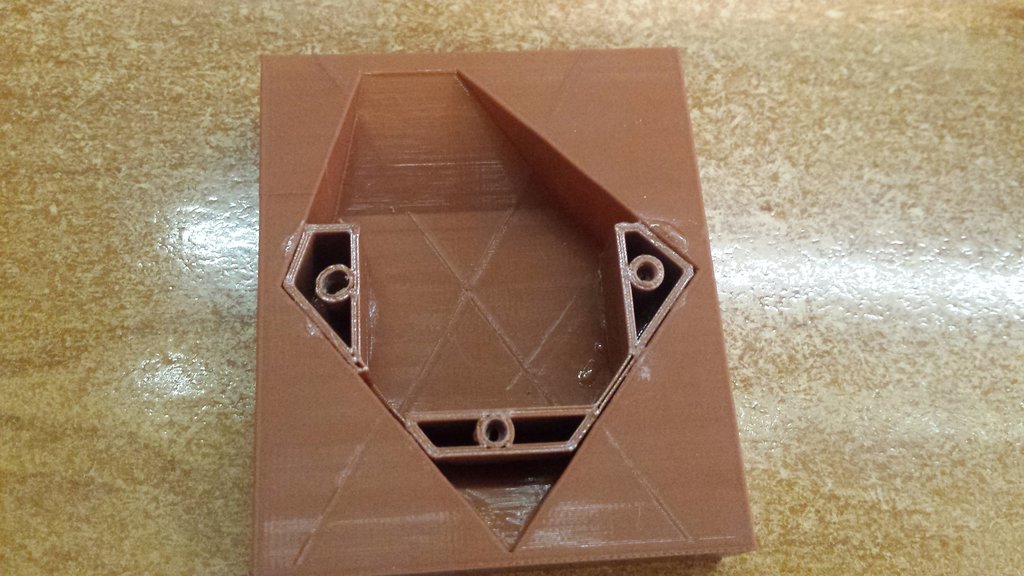

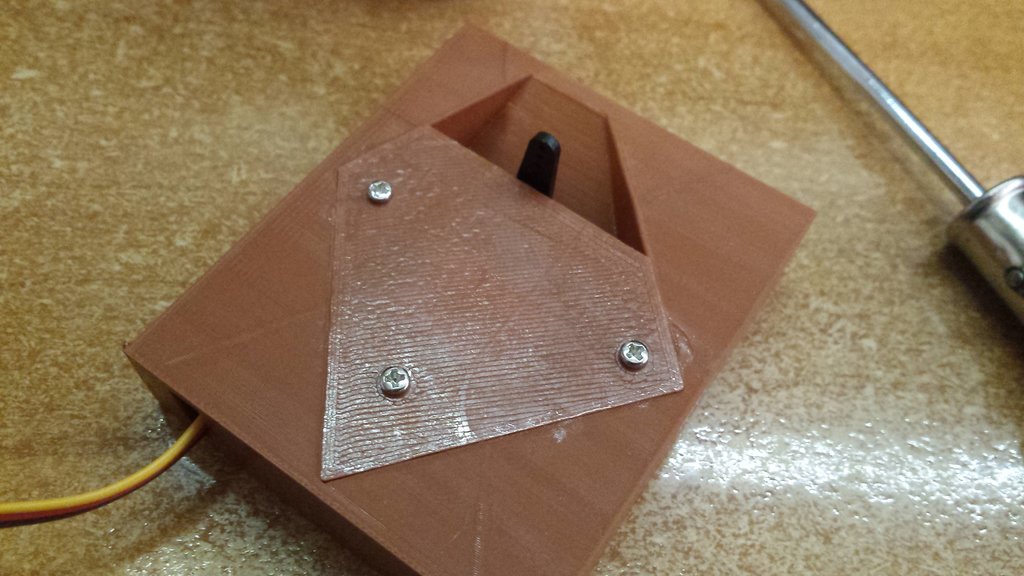

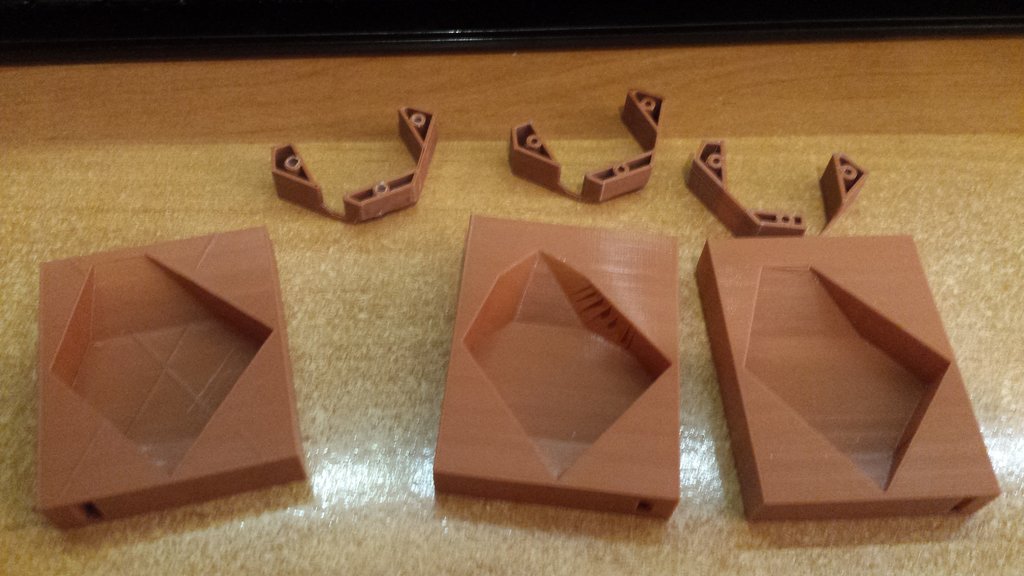

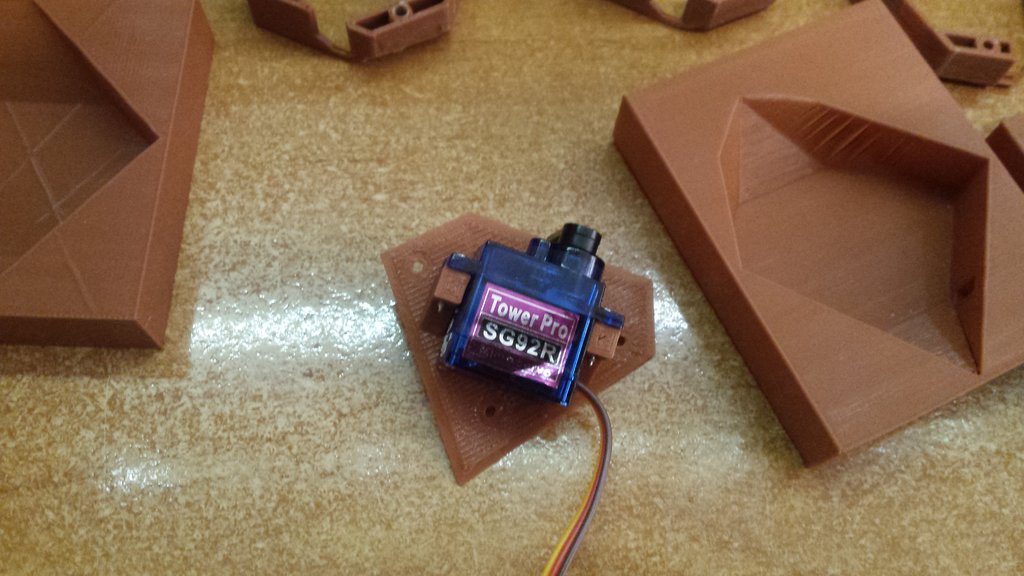

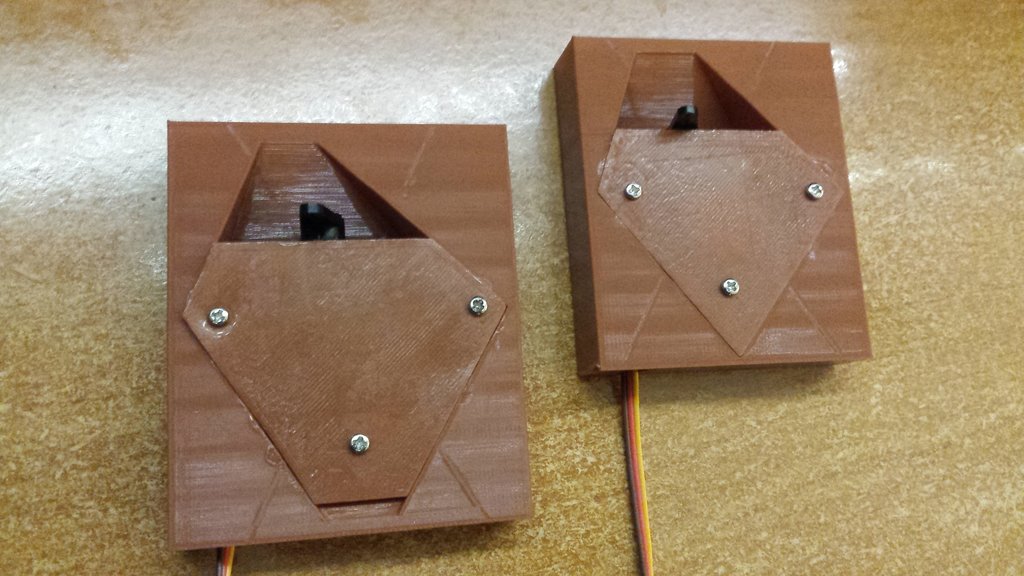

A w temacie Bielika sprawdzałem czy kieszonki na serwa się dobrze drukują i czy wszystko pasuje. Zrobiłem 2 wersje dla serw rozmiaru MG90 (st kierunku i klapy) i HS81 (sterolotki).
