EM-10 Bielik

[pietka]

Przemek. Mój Orzełek w porównaniu z Twoim to jak Ford T do Tesli ?

Nie bądź taki skromny. Robisz wspaniały projekt. Cieszę się, że udało mi się Ciebie na niego namówić ?

Pozdrawiam

Piotrek



[japim]

Temat hamulca i mocowania ESC uważam za ogarnięty. W sekcji 12 muszę jeszcze dać otwory rewizyjne do ESC i zrobić mocowanie serwa hamulca - ale ono już będzie doklejane.

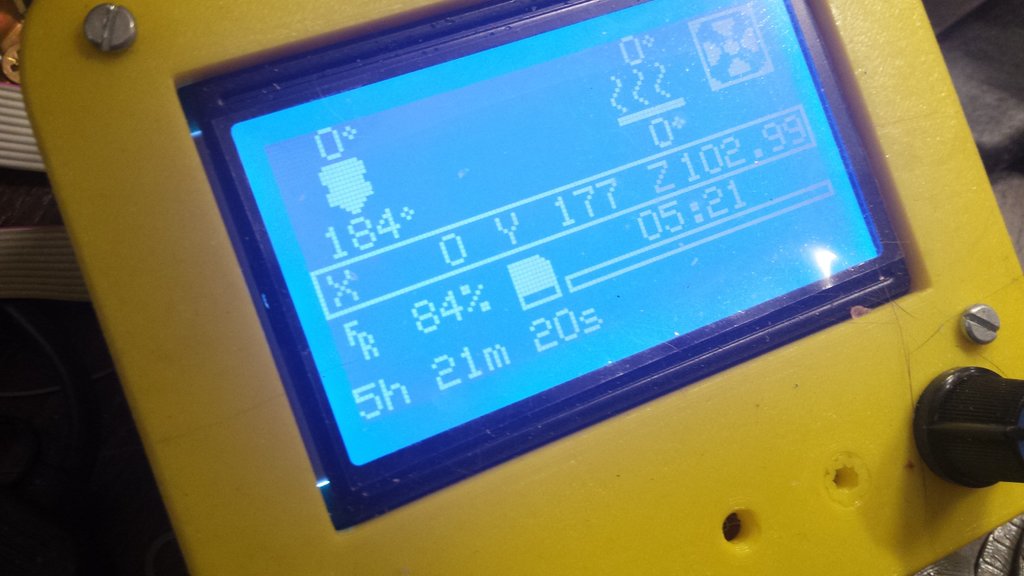

Sekcja 11 gotowa do druku. Jutro 2 x 5:30 godziny.



Do wydruku sekcji 12, 13 i ponownie 14, muszę poprawić kanał na główne przewody do silnika. Wyszło mi (z testów i mierzenia), że 3 złącza gold 4mm w koszulkach termokurczliwych potrzebują minimum 20mm szerokości i 6mm wysokości aby się przecisnąć.

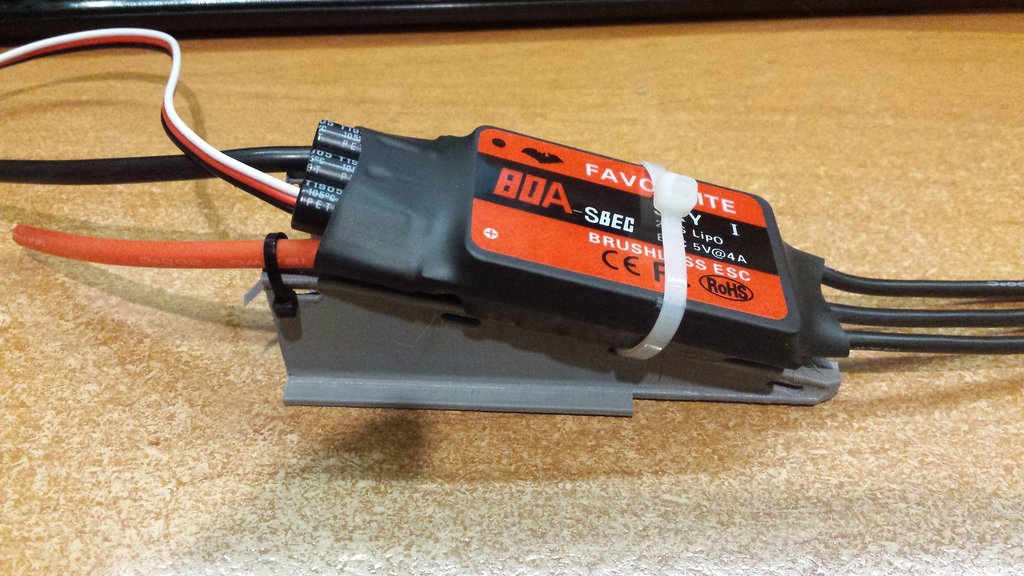

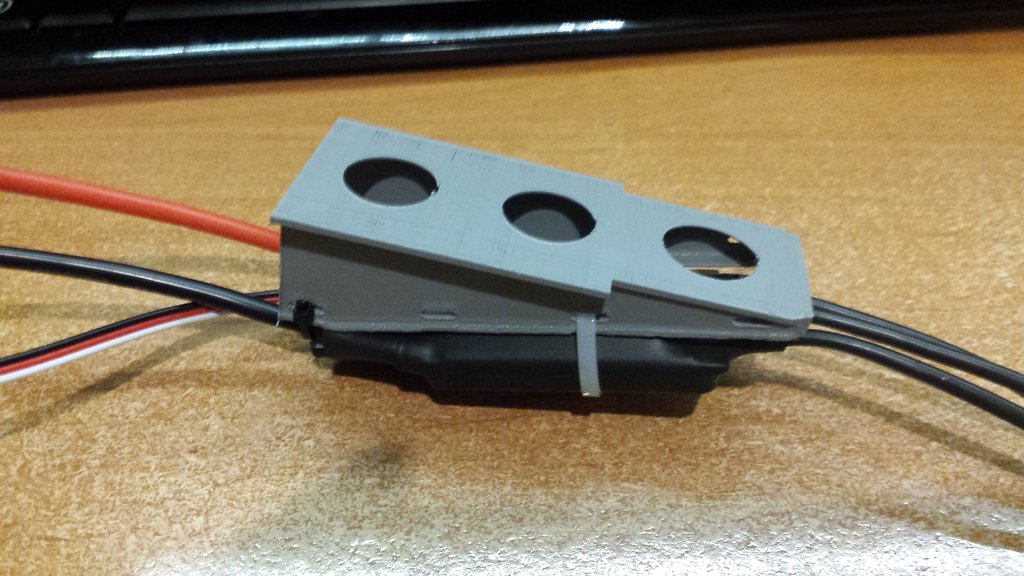

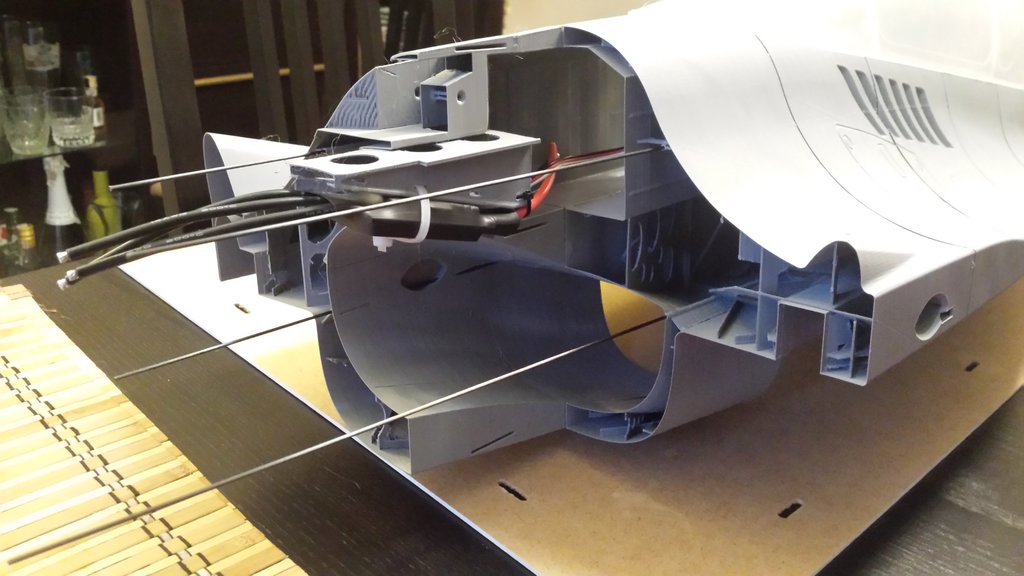

I test mocowania ESC

[japim]

Miało być 2x 5:30 i byłoby ale moja drukarka się zbiesiła. Wczoraj na koniec dnia zauważyłem że filamet idzie trochę  bokiem co oznacza ze dysza sie trochę przytkała. Postanowiłem więc ją przeczyścić. Jak zwykle wziąłem wiertło 0.5mm i "udrożniłem".  Próba ekstruzji wykazała że wszystko gra, oprócz tego że trochę gruby był ten wciśnięty filament. Sprawdziłem suwmiarką i wyszło mi 0.8mm. Nie przejąłem się się tym bo nie raz drukowałem mniejsze rzeczy niż średnica dyszy.

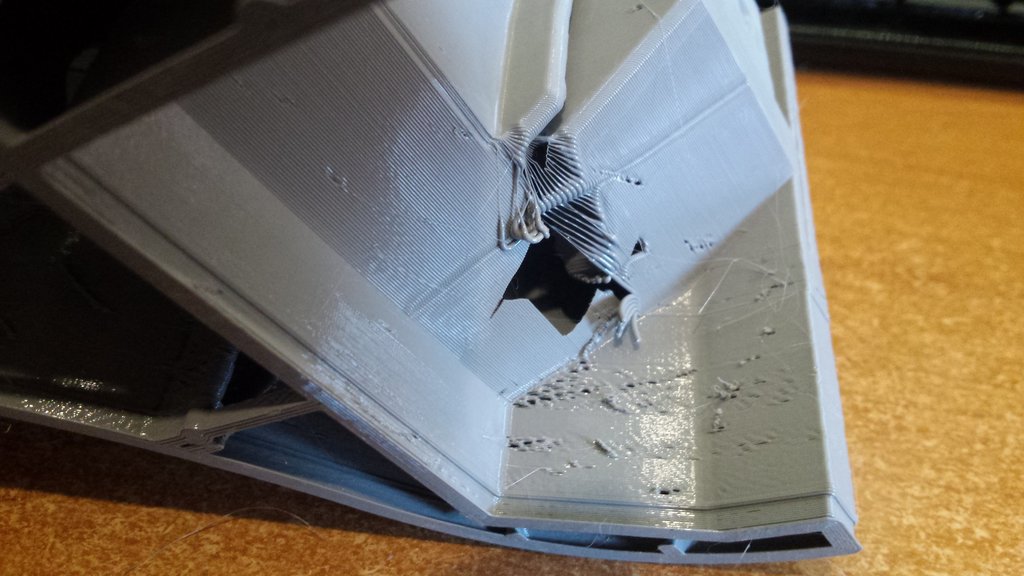

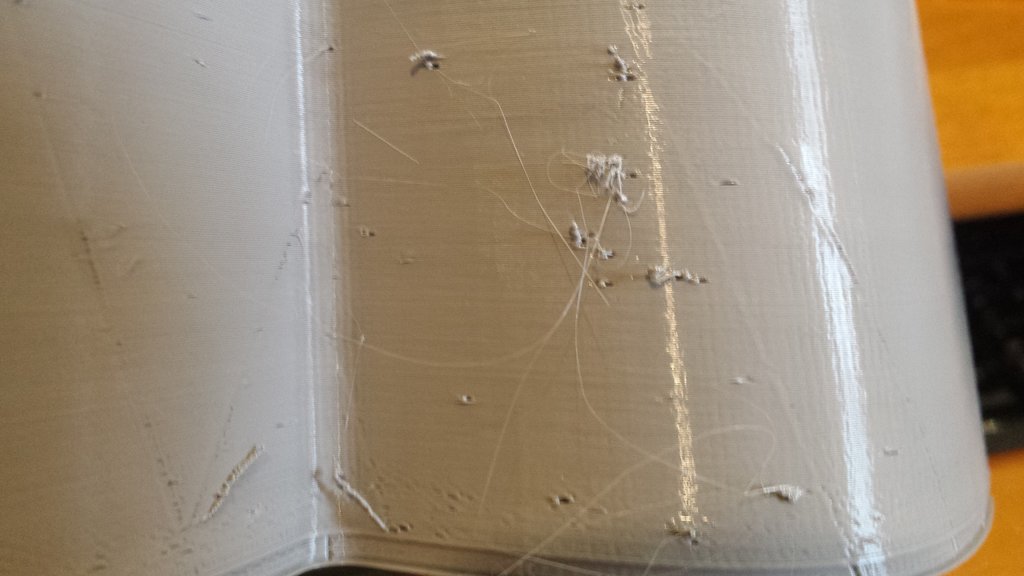

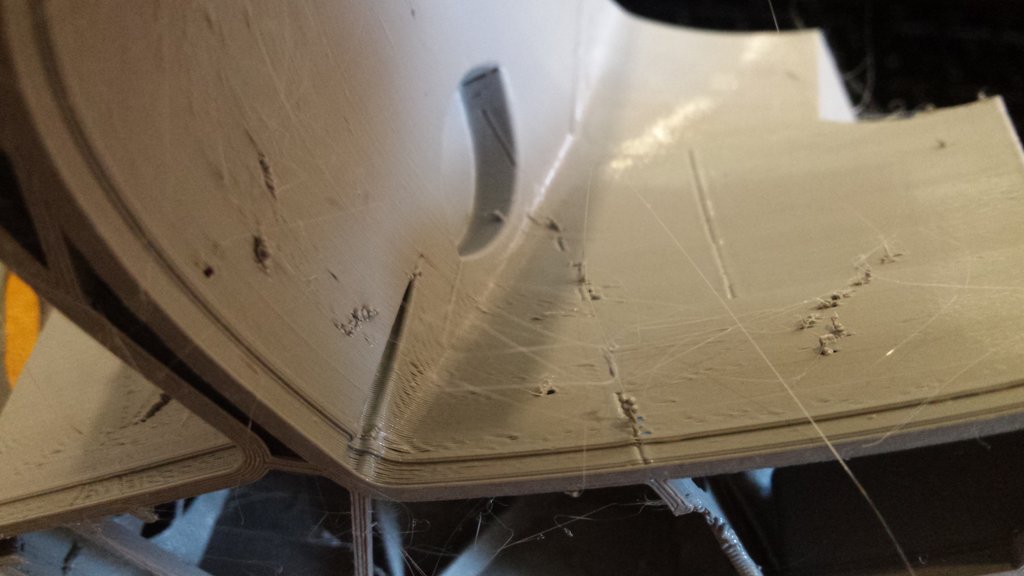

Niestety chyba uszkodziłem dysze bo dzisiaj absolutnie wydruk spartolony. Nagle straciła poprawną retrakcję i zaczęły się dziury w wydruku. Dopiero jak podkręciłem ekstruzję o 20% to przestał zostawiać dziury ale nadal rekreacja nie działała.



Stwierdziłem jednak że pozwolę dokończyć wydruk aby przekonać się czy coś jeszcze trzeba poprawić. Znajdzie się trochę tego.

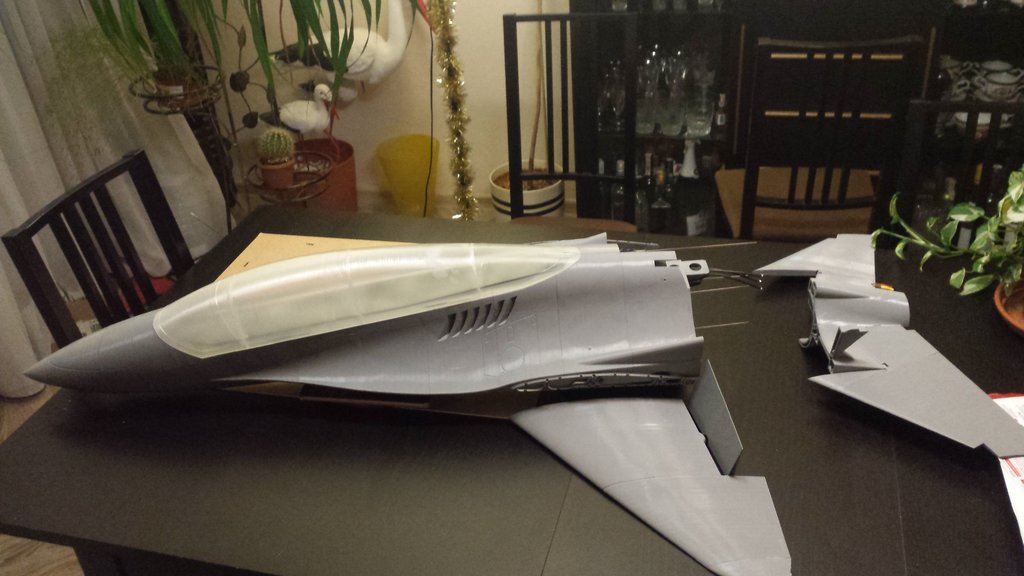

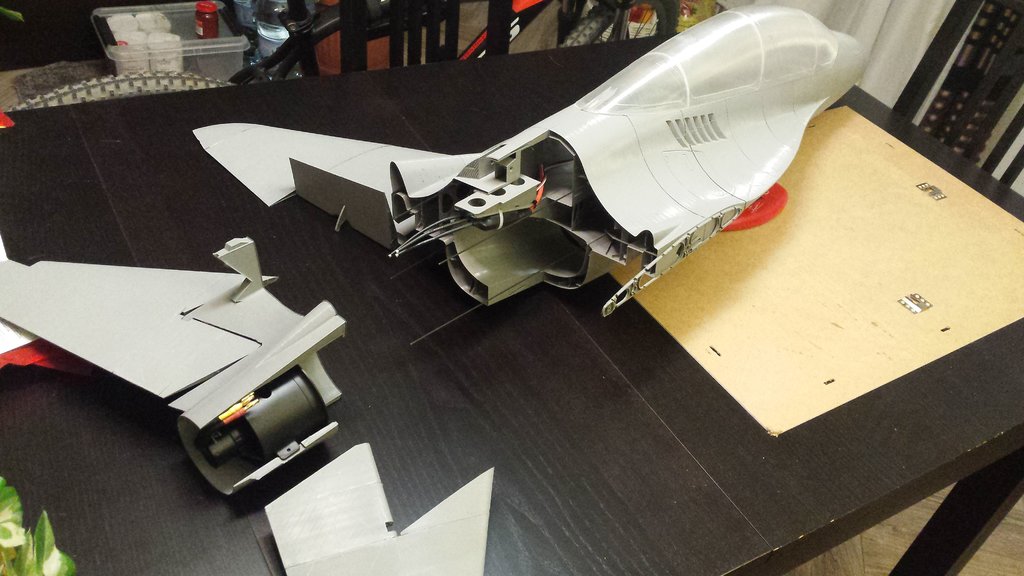

Dla poprawy nastroju zmontowałem to co do tej pory wydrukowałem aby popatrzeć jak to będzie wyglądać.

[karambolis8]

Piękne.

[japim]

Khm... zagwozdka. Wydrukowałem wczoraj hamulec. I wyszedł OK - jakaś chwilowa czkawka drukarki?



Hamulec pasuje - idealnie. ALE - jest malutki. Powierzchnia jest mniejsza od mojej całej dłoni. Z jednej strony to rozwiewa moje wątpliwości czy serwo da radę, ale z drugiej wygląda trochę komicznie przy całych rozmiarach kałuba. Ze względu na garb robienie go szerszego powoduje że będzie bardzo gruby, a powierzchnia wcale znacząco nie zwiększy się. Chyba wydłużę go tak aby zajął całą długość segmentu 12.

[karambolis8]

A czy obecna powierzchnia hamulca jest zgodna z planami oryginału?

[japim]

12 minut temu, karambolis8 napisał:

A czy obecna powierzchnia hamulca jest zgodna z planami oryginału?



Muszę sprawdzić. Model raczej powstaje na oko.

[karambolis8]

Chodziło mi o to, czy np nie jest rażąco mniejsza. Jeśli nie, to może można tak zostawić, ewentualnie wydłużyć do końca segmentu.

[japim]

Eh.. Wczoraj zajety bylem innym projektem ? i nie mialem jak sprawdzic. Zrobie rzut z gory modelu i tego rysunku.



Tu wyglada na spory

[japim]

Wychodzi ze jednak trochę za mały...



[pietka]

No, to zaczynamy drukowanie. dziś element nr 2.

[idfx]

W dniu 8.06.2020 o 11:31, japim napisał:

Khm... zagwozdka. Wydrukowałem wczoraj hamulec. I wyszedł OK - jakaś chwilowa czkawka drukarki?



Hamulec pasuje - idealnie. ALE - jest malutki. Powierzchnia jest mniejsza od mojej całej dłoni. Z jednej strony to rozwiewa moje wątpliwości czy serwo da radę, ale z drugiej wygląda trochę komicznie przy całych rozmiarach kałuba. Ze względu na garb robienie go szerszego powoduje że będzie bardzo gruby, a powierzchnia wcale znacząco nie zwiększy się. Chyba wydłużę go tak aby zajął całą długość segmentu 12.

to nie czkawka, podnoszenie o 20% ekstruzji juz powinno dac Ci jakis sygnal  siedzi jakies gowno w dyszy albo porzadnie zajechana. W takich sytuacjach wkrecam nowa i wszystkie bolaczki ustepuja. No i jeszcze jedna rzecz .... na 100 zakupionych na jebajach czy amazonach dysz z 15 nadaje sie do uzytku albo trzeba sporo grac z parametrami druku. Mam "przetykadla" do czyszczenia dysz, z mikrometra dokladnie 0.4 mm (0.407). Ciezko trafic dysze, w ktore nawet na sile moge je wcisnac. Nigdy jednak nie trafila mi sie dysza wieksza.

[japim]

57 minut temu, idfx napisał:

to nie czkawka, podnoszenie o 20% ekstruzji juz powinno dac Ci jakis sygnal  siedzi jakies gowno w dyszy albo porzadnie zajechana. W takich sytuacjach wkrecam nowa i wszystkie bolaczki ustepuja. No i jeszcze jedna rzecz .... na 100 zakupionych na jebajach czy amazonach dysz z 15 nadaje sie do uzytku albo trzeba sporo grac z parametrami druku. Mam "przetykadla" do czyszczenia dysz, z mikrometra dokladnie 0.4 mm (0.407). Ciezko trafic dysze, w ktore nawet na sile moge je wcisnac. Nigdy jednak nie trafila mi sie dysza wieksza.



Wymiana dyszy pomogła. Oczywiście udało się wymienić za drugim razem - bo za pierwszym poszedłem na skróty i zamiast dokręcać nasadką 8mm to na szybciocha chwyciłem za obcążki... Omsknęły się i z okrągłego otworku dyszy została cienka linia ? ehh... Ale już jest sprawna i drukuje jak trzeba. Może kupię kilka dysz od tzw trójkątnych (Trianglelab) - bo podobno dobre są.



Największe sekcje już za mną. Zostało dosłownie kilka kawałków. i  potem trochę galanterii aby to wszystko złożyć w całość. Jutro mam jeszcze wolne to dokończę kilka brakujących rzeczy w segmentach 12, 13 i 14.

[karambolis8]

Co do dysz mogę polecić Trianglelab i Mellow (z aliexpres). Są wyraźnie lepszej jakości niż te najbardziej popularne na allegro.

[poharatek]

Ja mniej więcej rok temu kupiłem 4 sztuki takich: https://www.zadar.pl/pl/p/Dysza-Premium-do-E3D-V6-0%2C4-mm-1%2C75-mm/895 i używam ich do tej pory, jestem bardzo zadowolony. Do tej pory żadna się nie rozkalibrowała (z tym, że nie drukuję z filamentów z dodatkami np. włókna węglowego, czy brokatów), ani też nie ma tendencji do przytykania.. Mniej więcej raz na miesiąc serwisuje cały hotend, to wymieniam dyszę. starą czyszczę i do pudełka, gdzie czeka na swoją kolej.

Nie sądzę, żeby to były oryginały od "trójkątnych" (za tanie ;)), ale dają radę.  Jeśli chciałbyś kupić, to szukaj "dysz premium", z charakterystycznymi kropkami na korpusie.





[karambolis8]

Czemu za tanie.

W oryginalym sklepie 4 sztuki za 30zł



I Mellow moim zdaniem jakość identyczna i cena podobna

[japim]

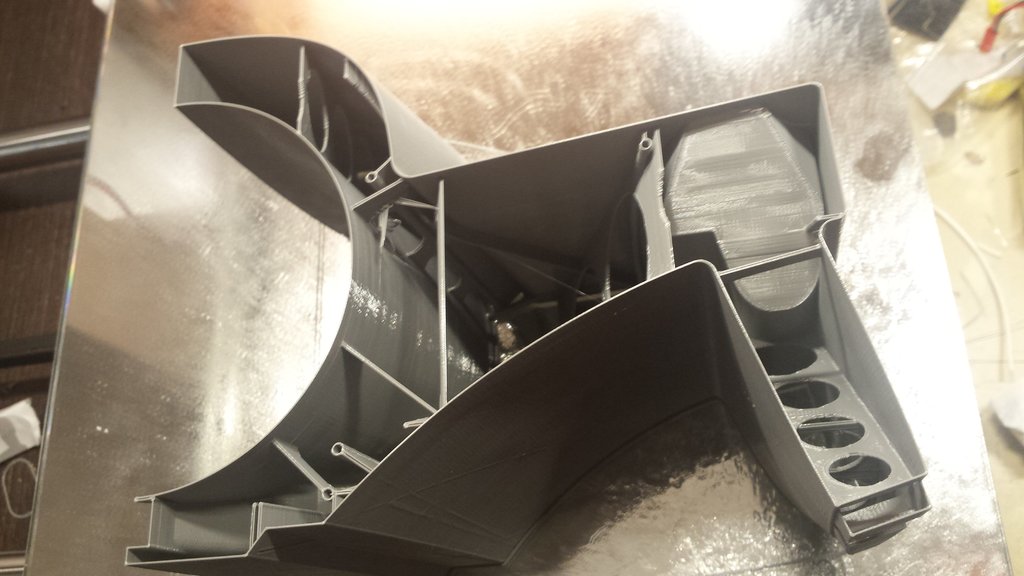

Żeby nie było, że w temacie Bielika nic się nie dzieje to fotka kolejnej połówki sekcji 12. Zostało 5 kawałków kadłuba...



Zostało tylko wygenerować geometrię dla sekcji 13, bo 14 poprawiłem juz po próbnym druku pod montaż EDFa.



Potem finalne golenie  i stateczniki pionowe i można zacząć finalny montaż.



Piotr podsyła też  uwagi i komentarze co do geometrii i na bieżąco wprowadzane są poprawki jeżeli są konieczne.



Narysuję też adaptery do podwozia gdyby ktoś chciał robić Bielika w wersji ze stałym podwoziem.

[pietka]

drugi Bielik (tym razem biały t) rośnie w miarę dostępności czasu i sprawności drukarek. Kurde. Lekkie to to będzie  jak piórko ?

[RAFALR30]

5 minut temu, pietka napisał:

drugi Bielik (tym razem biały t) rośnie w miarę dostępności czasu i sprawności drukarek. Kurde. Lekkie to to będzie  jak piórko ?

A jakie wymiary tego Bielika będą. Pod jaki osprzęt? Sam zaprojektowałeś?

[japim]

2 godziny temu, RAFALR30 napisał:

A jakie wymiary tego Bielika będą. Pod jaki osprzęt? Sam zaprojektowałeś?

Rafał - to jest mój projekt. Piotr drukuje z moich plików. Wiec rozmiarem będzie identyczny. Wyposażenie - zależnie co tam Piotr ma pod ręką.
