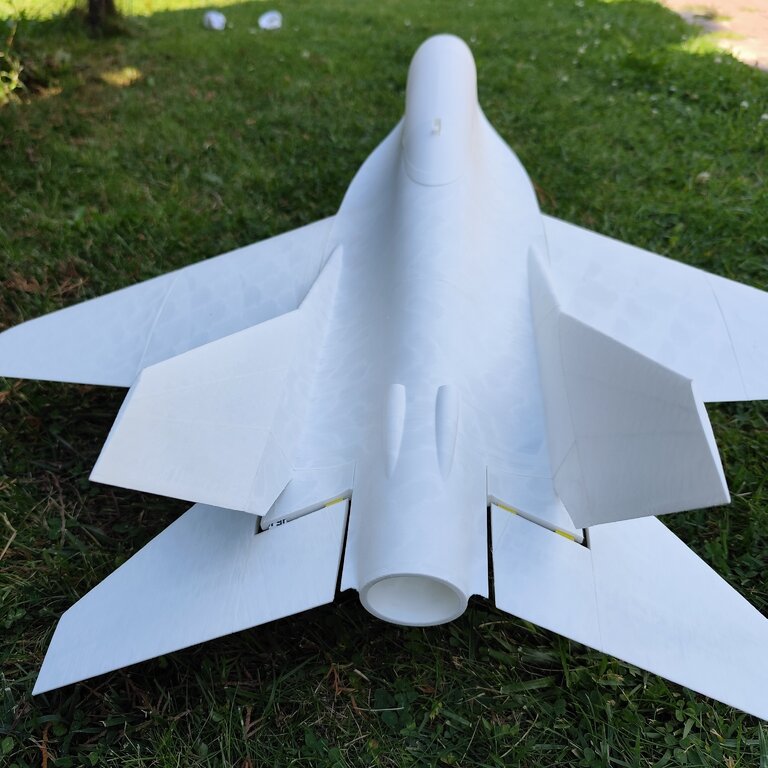

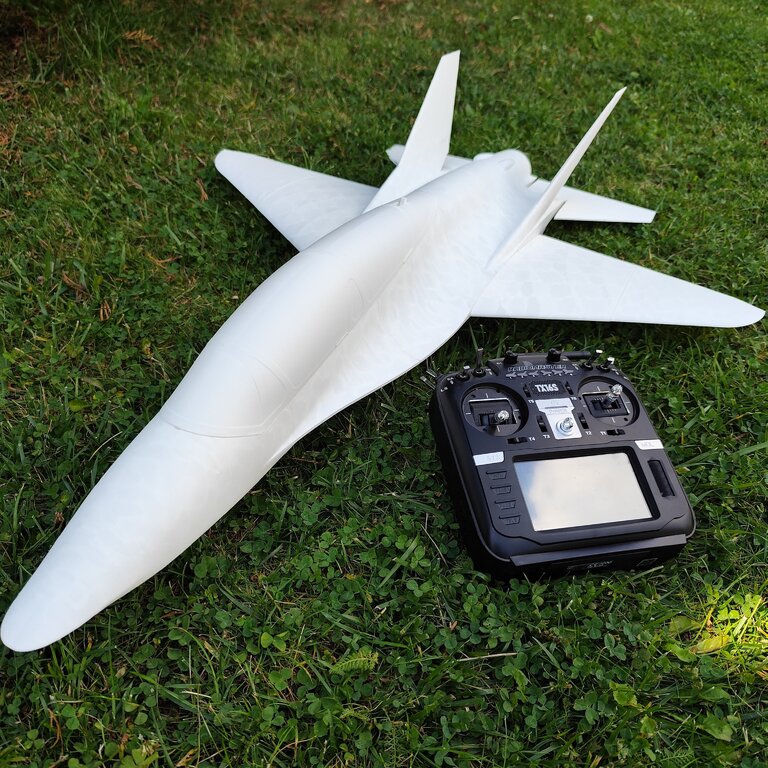

EM-10 Bielik

[japim]

Bielik sie powoli finalizuje.

Dostał przednie drukowane podwozie - zamówiłem drut 4mm - jak przyjdzie to zrobię test z mechanizmami.

Zacząłem też powoli drukować kadłub - aby zobaczyć czy wszystko jest OK.

Doszły też 2 rolki PETG - jakiś Specrum Silver i Nebula Arctic Silver

[japim]

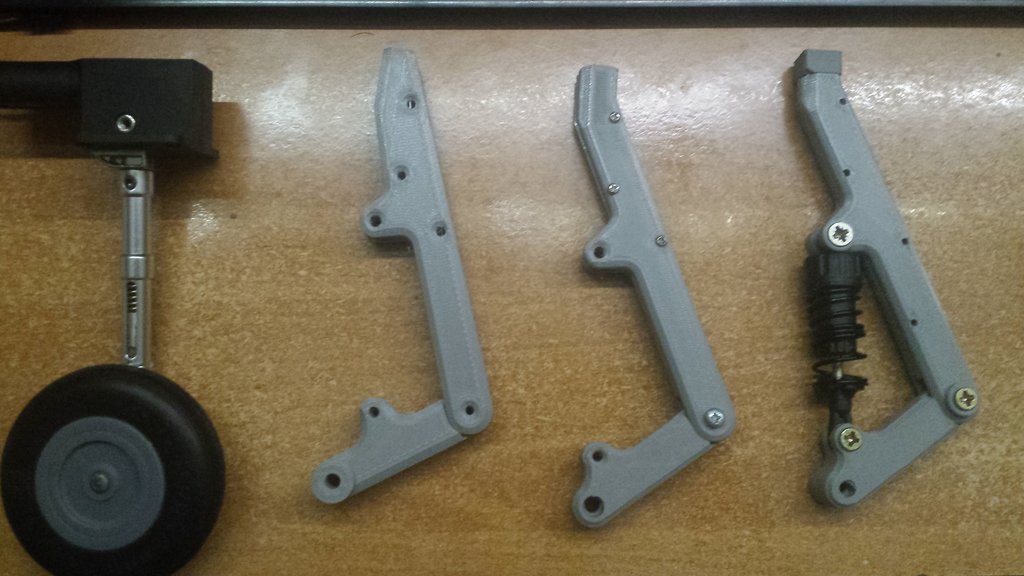

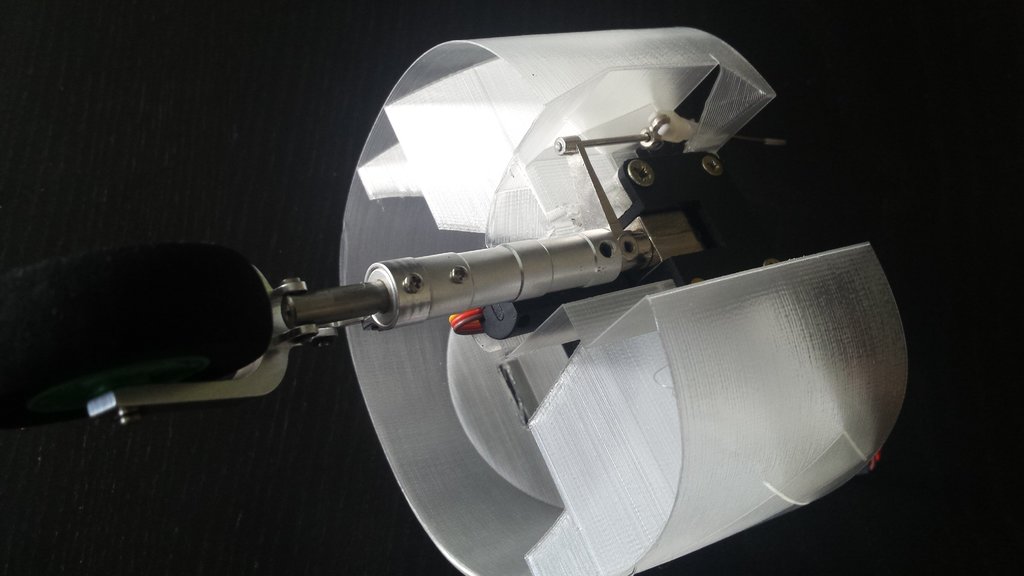

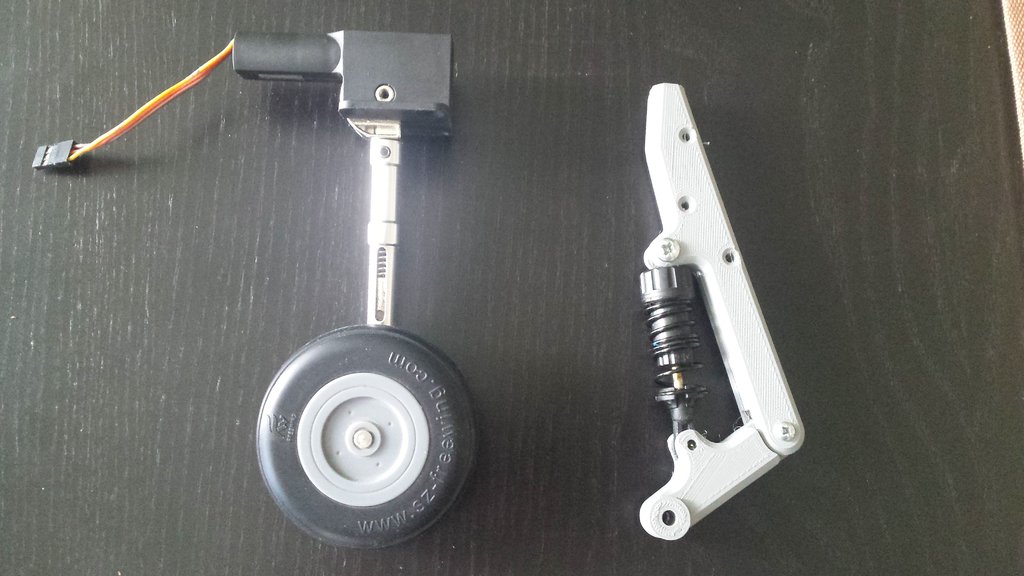

Wczoraj ciąg dalszy zabawy z podwoziem. Wydrukowałem główną goleń i 'zmontowałem'. Dla porównania z golenami od Su35. Niestety są tez cięższe. Sama goleń z amortyzatorem ale bez śrub i pręta waży 44g a cały mechanizm z metalowym (ale krótkim ) podwoziem i piankowym kołem waży 77g. Jest opcja na dodatkowe oszczędności : może z 5-10 g urwe z wydruku bo to co mam jest bardzo solidne. Niestety amortyzator jest wiotki- zaczyna się uginac przy 2.7kg nacisku i jest stały - tzn nie zmienia prawie wartości sprezynowania. To przez to jak poprowadzona jest geometria wahacza. FIrmowy sprezynowy ugina sie dopiero przy 3.2kg i przy maksymalnym skoku przekracza 5kg. Tak więc jest trochę do poprawy.

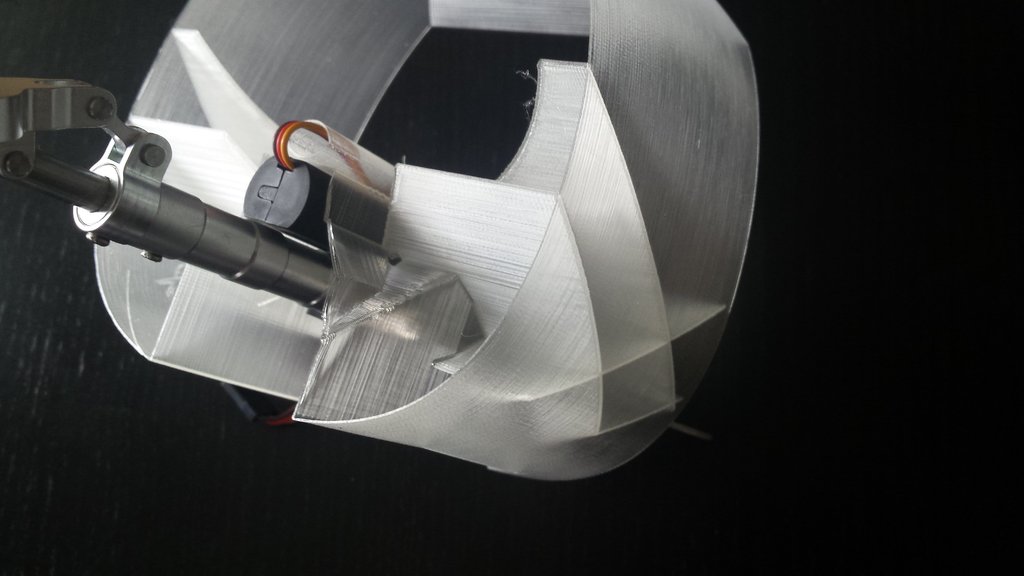

Wydrukowane tez 3 segment kadłuba - na razie testów aby sprawdzić czy zastosowane wzmocnienie jest:

a) drukowane

b) wytrzymałe

c) czy mechanizm pasuje

d) czy cięgno do kierunku jest tam gdzie powinno

e) czy wkręty do drewna zdadzą egzamin w plastiku



Dobrze że drukowalem taki mały segment (połowa całości ) bo po 3 godzinach wiem ze jest kilka drobnych rzeczy do poprawy. Ale wzmocnienie wewnętrzne działa jak trzeba a i odstępy są wystarczające do montażu i działania wszystkiego.



Teraz wiem ze identyczne rozwiązania mogę wykorzystać do montażu głównego podwozia.

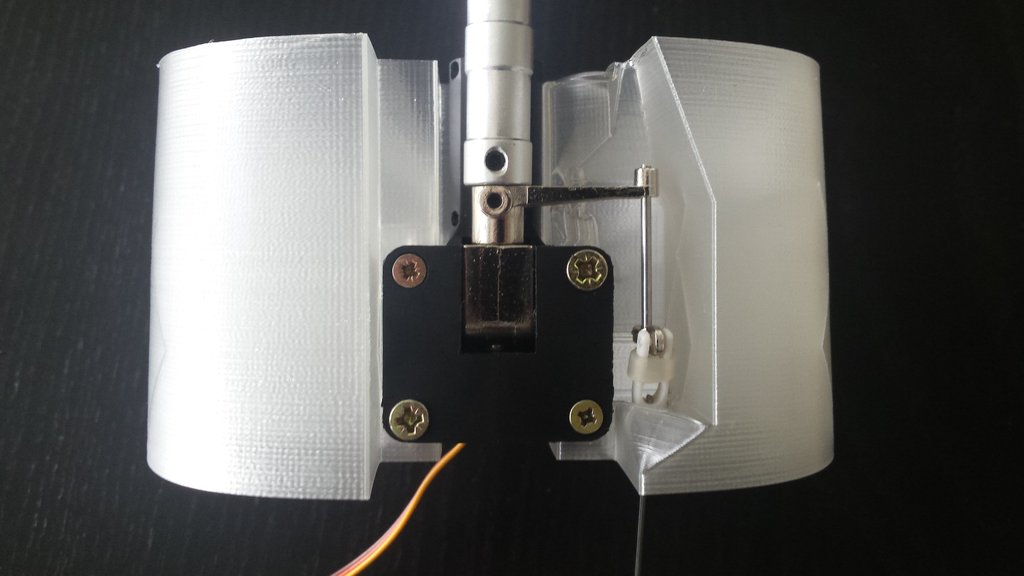

Wczoraj zacząłem prace wykanczajace nad segmentem nr 4. Tu będzie zabawa z serwem do kółka przedniego. Dam znać jak poszło.

[Granacik]

7 godzin temu, japim napisał:

Niestety amortyzator jest wiotki- zaczyna się uginac przy 2.7kg nacisku i jest stały - tzn nie zmienia prawie wartości sprezynowania.



Można utwardzić dając podkładki pomiędzy górny kielich i sprężynę. Tak się robi w modelach aut. A jak za miękko to można poszukać twardszych sprężyn. Wiesz od jakiego modelu te amorki?

[japim]

43 minuty temu, Granacik napisał:



Można utwardzić dając podkładki pomiędzy górny kielich i sprężynę. Tak się robi w modelach aut. A jak za miękko to można poszukać twardszych sprężyn. Wiesz od jakiego modelu te amorki?

Hihi. Wiem. Moi synowie przez przez 3 lata ścigali się samochodami 1:10. Jak myślisz skąd mam te amorki? Niestety nie ma takich dlugich podkładek.  Ja i tak zamocowalem po 2 najmocniejsze sprężyny na każdy.  Jakimś cudem cudem je tam upchnalem ze teraz nie mogę rozebrać



Edit: ale faktycznie danie 1 sprężyny mocniej scisnietej da lepszy efekt. No cóż.  Będę musiał rozebrać i wydrukować odpowiednie tuleje. A amorki są od Tamiya TT01. Starałem się aby projekt był uniwersalny i staram się korzystać z powszechnie dostępnych i tanich rozwiązań.

[Granacik]

Hmm. A może przypasowały by od Revo 3.3? one są stosunkowo krótkie ale bardzo twarde. W zawiasie jest system dźwigni dający bardzo duży skok kołu przy małym ugięciu amortyzatora.

[japim]

Te moje mają 62mm między środkami otorów montażowych. Średnica całkowita 17mm.



A widziałeś cenę tych amorków do Revo 3.3?

[Granacik]

11 minut temu, japim napisał:

A widziałeś cenę tych amorków do Revo 3.3?



tanio bardzo to nie jest. Kpl 4 sztuki, lekko używane w UK za 19.99. Jak chcesz mogę ściągnąć. Za to same sprężyny w Riku za pare 25-30pln. Zadzwoń niech Ci dokładnie zmierzą. Revo w zasadzie to model pomiędzy 1:10 a 1:9. W żadnym wypadku nie jest w skali 1:8.

[japim]

Usunąłem cały zbędny plastik. Odchudzilem co się dało. Zaoszczędzilem bagatela 6 gramów.  SZEŚĆ!!!! Z modelu który ważyć będzie ok 3kg...



Iteracja 3 prawie idealna. Gorzej jak cały model będzie wymagał tylu prób...



amortyzator przesunięty zaraz nad kolo. Teraz zaczyna uginac się przy 3.2kg i dochodzi do 5 przy wymaksowaniu ugiecia i to jeszcze przed montażem tulei skracajacych najtwardszą spręzynę.



Miał przyjść drut 4mm ale dostawa nie zostala zrealizowana. Czy teraz trzeba potwierdzać u kuriera dostawę?



Z dodatkowych newsów wykorzystałem jakieś punkty na BG i dorwalem turbine FMS V2 pro 70mm z silnikiem 3060 1900kv na 6s za 193zl z wysyłka.

[japim]

Bielik się dalej rysuje.



Udało się wyważyć model w excelu. Na chwilę obecną przekroczyłem założone 2.7kg o 40gramów. ALE kadłub ma na razie założone tylko 10% na wewnętrzne wzmocnienia.

Np segment skrzydła goły i w wersji full wypas ze wzmocnieniami w stylu 3Dlab z FW152H różni się 5metrami filamentu między 11m (wersja goła) a 16m(wersja ze wzmocnieniami) dla całego wydruku.



Pobawiłem się trochę przy podwoziu (udało się go jeszcze odchudzić). Koła też są 3D i można drukować felgę + opona + amortyzator w postaci ścięgna z TPU.

Pierwszy wydruk koła wyszedł super - ale wcale nie jest jakoś super elastyczne - mimo, że drukowane z TPU. Mam kilka pomysłów jak to rozwiązać - jutro testy.

Poprawiłem trochę wlot i kanał powietrza - aby przekroje były w miarę równe.

Teraz już wiem, czemu oryginalny bielik - ten który poleciał - ma taki brzydki, kwadratowy wlot-  bo ten z prototypu statycznego jest za mały. W tym modelu też musiałem go powiększyć.

EDF wylądował na samej dupce - będzie bardzo prosty dostęp jedną małą klapką.

Hamulec na chwilę zniknął - ale wróci.

Natomiast Bielik dostał "skrzela" do chłodzenia pakietu. Nie wiem jeszcze gdzie unieścić regulator. Może właśnie jak dam okienko z hamulcem i mocowanie serwa to obok tuż przy powierzchni wlotu będzie sobie leżał i chłodził się ESC. Pytanie czy powietrze chłodzące pakiet wyprowadzić na zewnątrz - np szczeliną pod hamulcem, czy wprowadzić do kanału dolotowego?



Skrzydło jest właściwie gotowe do druku - brakuje tylko prowadzenia i wzmocneinia dla rury węglowej 8mm.



Pozostało zrobić wewnętrzne wzmocnienia kałuba i można drukować.



Wydrukowałem też 2 stateczniki poziome - jutro wrzucę fotki.

[pietka]

No,  ja tu siedzę w nocy i cytom se to i owo a tu taka niespodzianka:-)



Dziś porobiłem trochę przy depronowym Bieliku. Może za parę dni poleci.

[japim]

Piotrze. Zauważyłem ze w środku nocy jak jest zupełnie cicho pracuje mi się najlepiej.

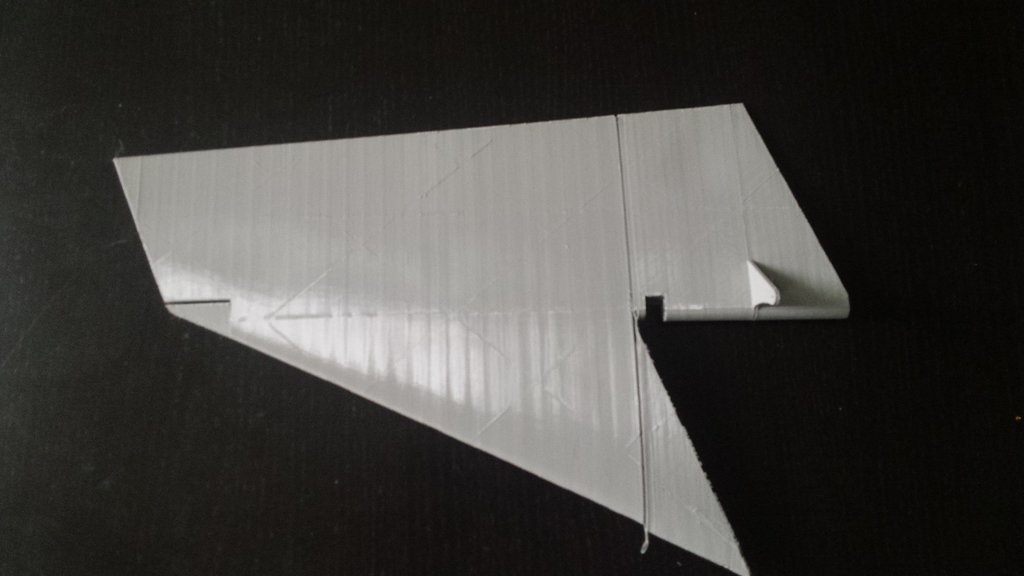

Statecznik poziomy. Waga 49gramów.



[japim]

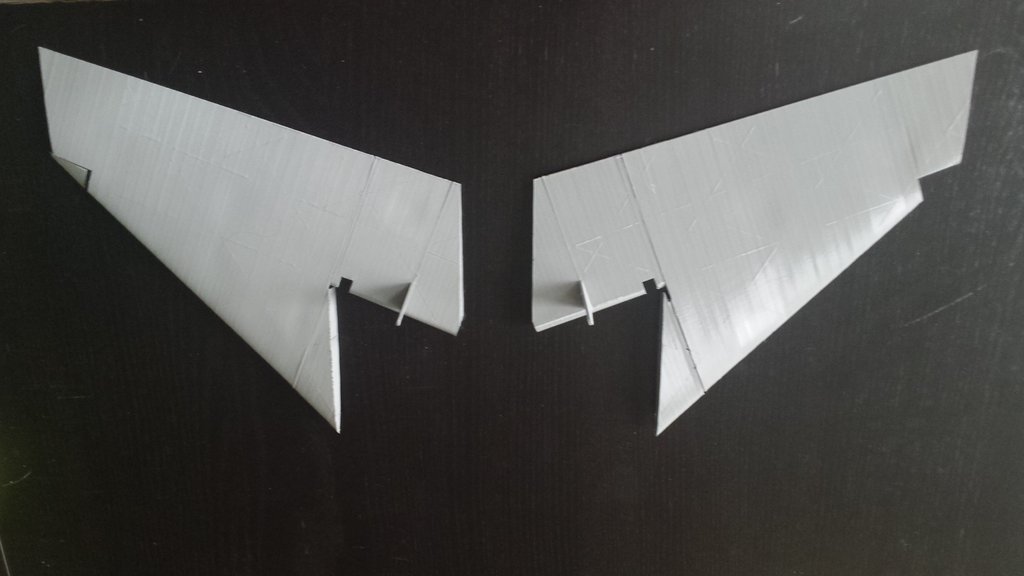

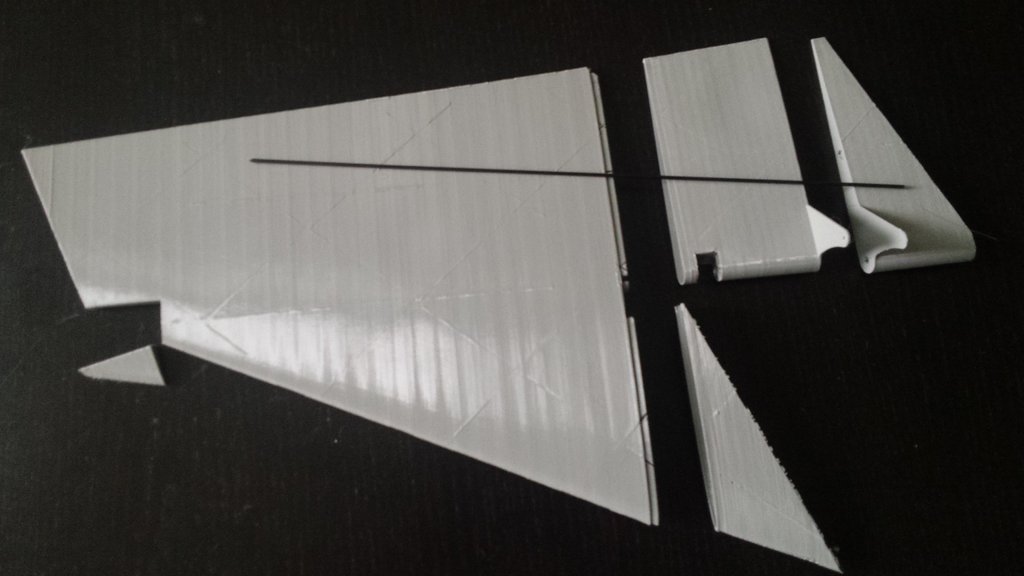

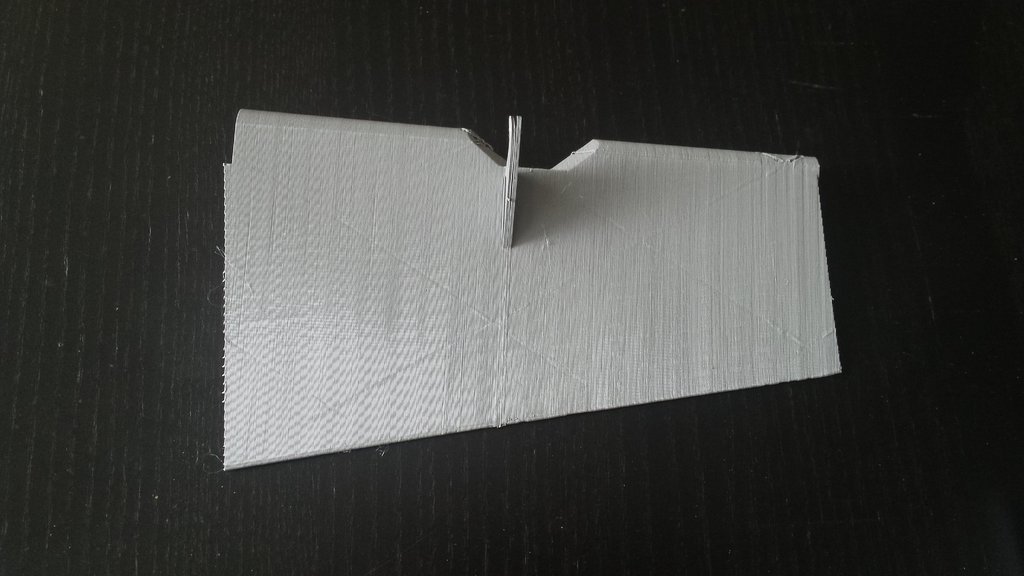

Dwie sterolotki.



Klapa lewego skrzydła.

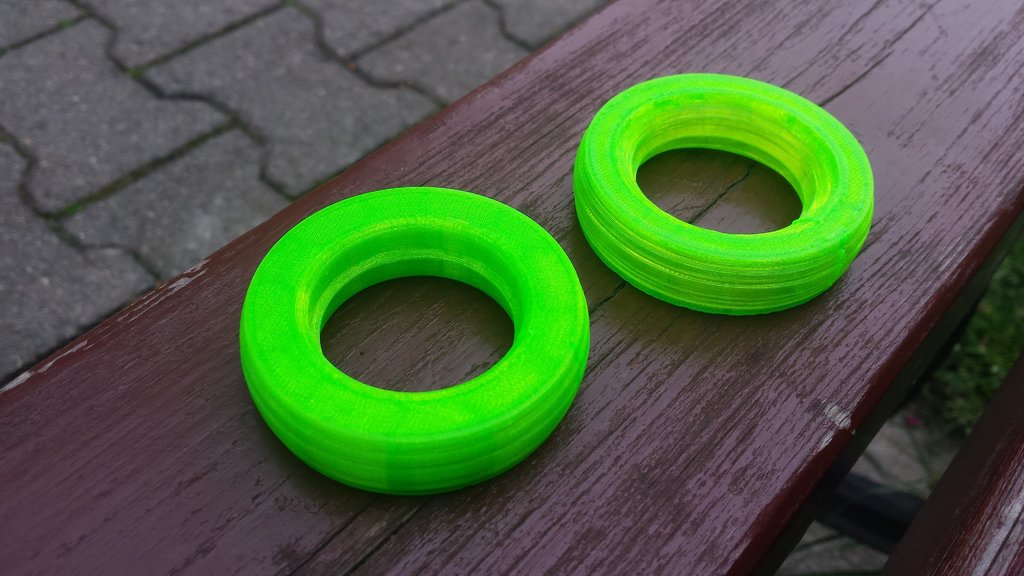

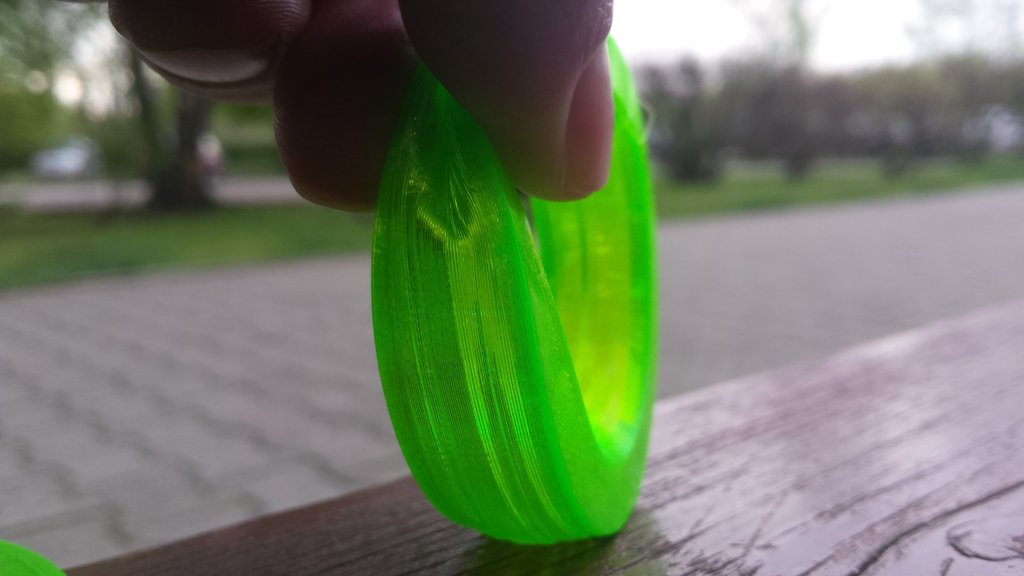

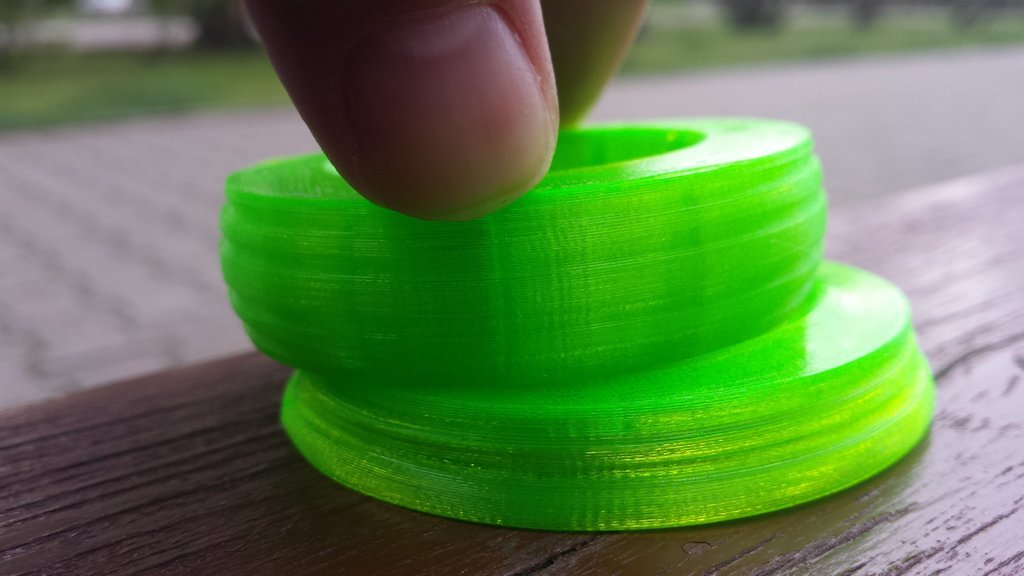

I trochę zabawy z gumą - tfu z TPU . Opona przedniego kółka. Średnica 65mm, szerokość 15mm. Pierwsza drukowana z 3 obwódkami i stałym 5% wypełnieniem szesciokąknym 4/5 lite górne warstwy - masa 12g. Druga opona ma środkowe 10mm szerokości drukowane 1 obwódką i zero wypełnienia - masa 6g. Redukcja fajna ale teraz jest miękka jak... chyba za bardzo pojechałem po bandzie i wrócę do 2 obwòdek i zero wypełnienia w środkowej części.

[japim]

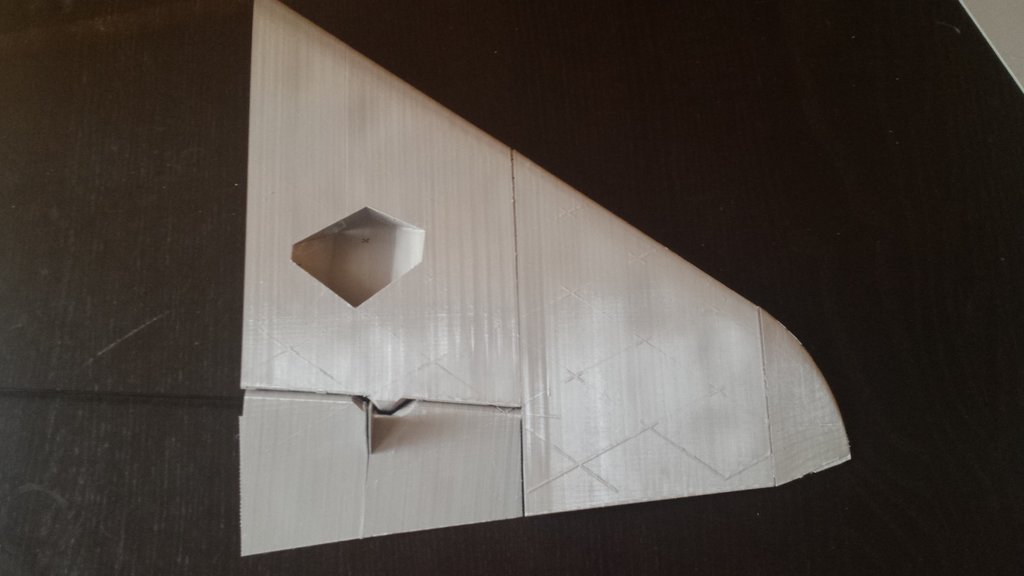

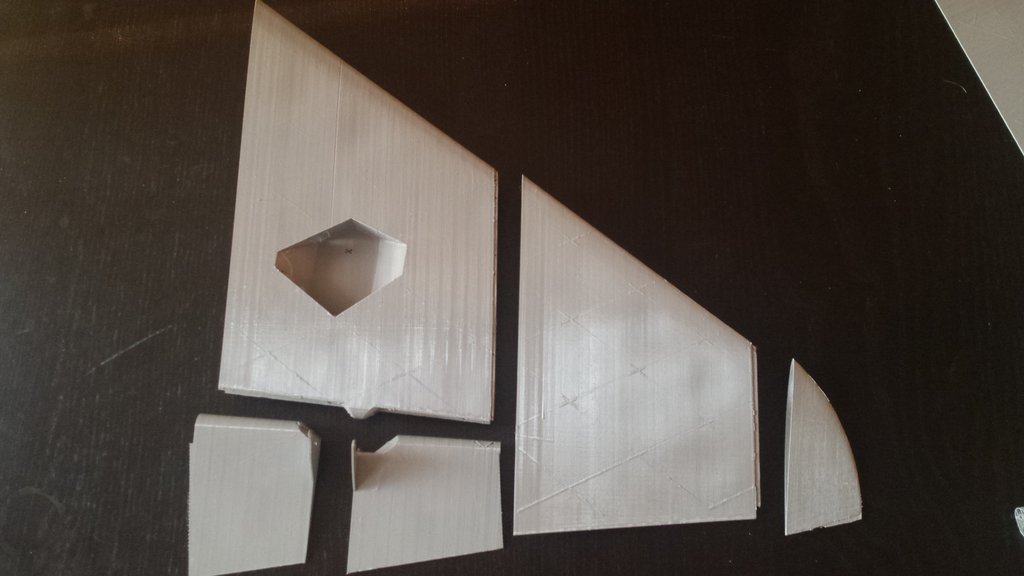

Projekt skrzydła skończony to trzeba było wydrukować.



To co widać waży 105g. Brakuje mocowania serwa, pokrywki oraz zebra u nasady skrzydła które posłuży do mocowania skrzydła do kadłuba.



W ostatniej chwili zmieniłem uzebrowanie wewnętrzne na takie jak w ta152h-  wcześniej było trochę bardziej masywne i wygladalo zbyt masywnie oraz zmniejszyłem średnicę otworów na bagnety z 8mm na 6mm.



Ten największy element nie wchodzi na drukarkę 200x200. Wymagana jest minimum 205x200. Alternatywą jest odciecie i wydruk samego noska u nasady. A sam wlwment waży 52g i drukował się u mnie 7.5godziny.

[japim]

Absolutnie nie lubię wklejenia serw bo to powoduje że model jest swego rodzaju jednorazowego użytku.

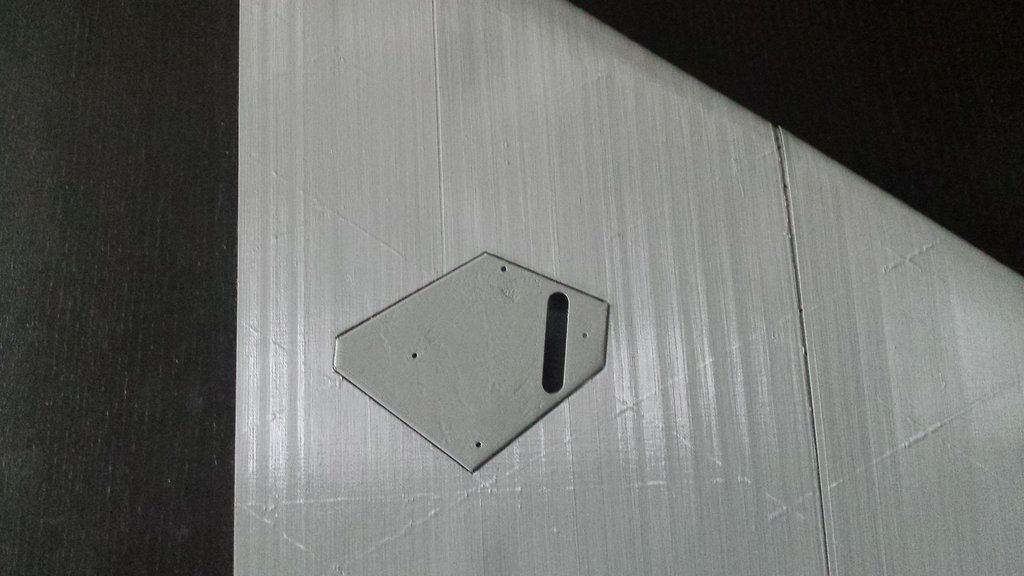

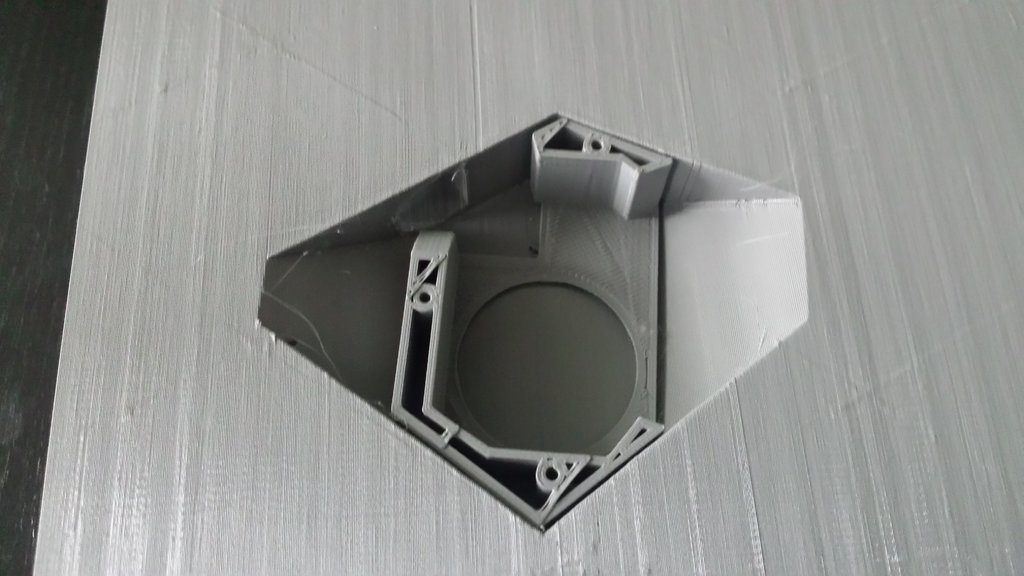

Tak więc skrzydło dostało wklejanie mocowanie serwa i klapkę.



Mocowanie jest do odchudzania bo niepotrzebnie tyle plastiku jest w miejscach gdzie go nie potrzeba...

[japim]

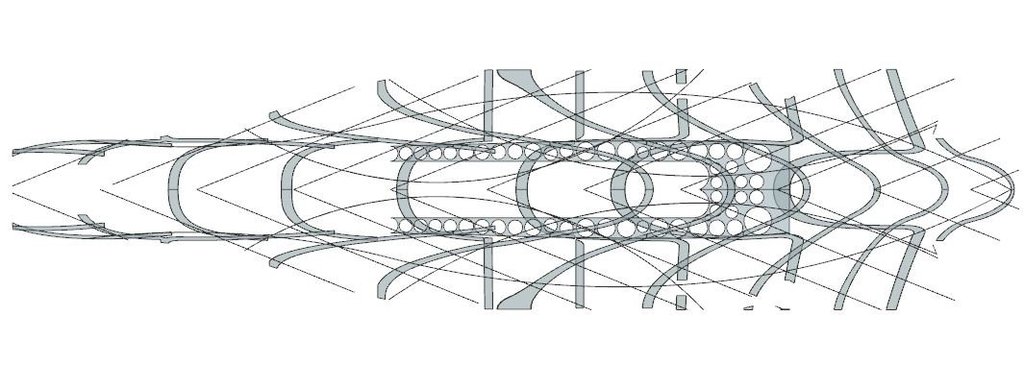

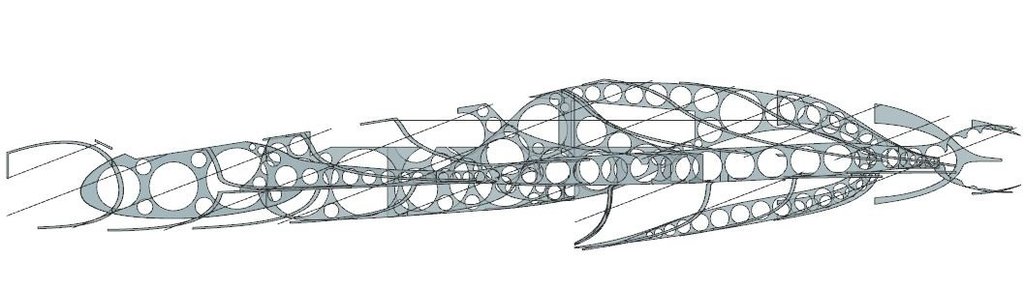

Bielik rysuje się dalej. W tym tygoniu powstało wewnętrzne "użebrowanie"



Chyba sobie za bardzo pofolgowałem. Zrobię kilka testowych wydruków i w finalnym wydruku użyję tylko to co jest istotnie potrzebne...

[Rob Mc Fly]

W widoku z pierwszego obrazka wygląda, jakby się komuś rozwaliło pudło wypełnione krzywikami kreślarskimi...?

[japim]

Robię drugie podejście do wewnętrznego wzmocnienia.

Postanowiłem też wprowadzić dodatkowy podział segmentów kadłuba do "racjonalnego" poziomu.

Pierwotnie miało być ich tylko 7 na dlugości - ale czas druku jednego segmentu to od 7 do 14 godzin.

No i niestety długości segmentów wyszły mi dokładnie 203 mm (3mm na zakładkę) co oznacza, że na większości małych drukarek tego nie da się wydrukować.



Wydrukowałem jeden z przednich segmentów (zielony) w całości - wyszło fajnie, ale po wprowadzeniu powyższego będzie jeszcze fajniej.



Muszę uporać się też z kanałem na przewody do serw oraz do ESC i silnika w EDF.

Ten drukowany elemen - upraszcza prowadzenie przewodów - ale taki element ciągnący się przez pół kałuba waży 12g a takie kanały są w sumie 4 (2 sterolotki, 2 stery kierunku) co daje 50g właściwie zbędnej masy. Myślę czy nie zintegrować ich z żebrami i zrobić z nich "element" nośny to może to miałoby jakiś sens. Albo wykorzystać pustą przestrzeń w kałubie i bawić się w "łowienie".



Na dzień dzisiejszy Bielik jest "rozgrzebany"...



Z newsów to zakupiłem pakiety 6S 4000, a turbinka nadal gdzieś plynie.





[japim]

Sprzątanie Bielika - te segmenty są w 95% gotowe do druku.

Brakuje:

• cech do mocowania pakietu - będzie szczelina jak w TA152.
• otworu mocującego skrzydło do kadłuba - skrzydło nasuwa się na rurkę 6mm i do kałuba wchodzi "języczek" który trzeba złapać śrubką lub inną zawleczką...
• "linie podziałowe" na chwilę obecną są chyba ciut za głębokie i prawdopodobnie się nie wydrukują dobrze - jutro test to zobaczę czy jest OK czt jednak trzeba poprawić
• powiękrzyć kanał na przewód serwa do sterowania kółkiem przednim (bo po przenosinach jest odrobinę za mały).





EDIT: mowa oczywiście o kadłubie - bo skrzydła i stateczniki są już gotowe i wydrukowane

[japim]

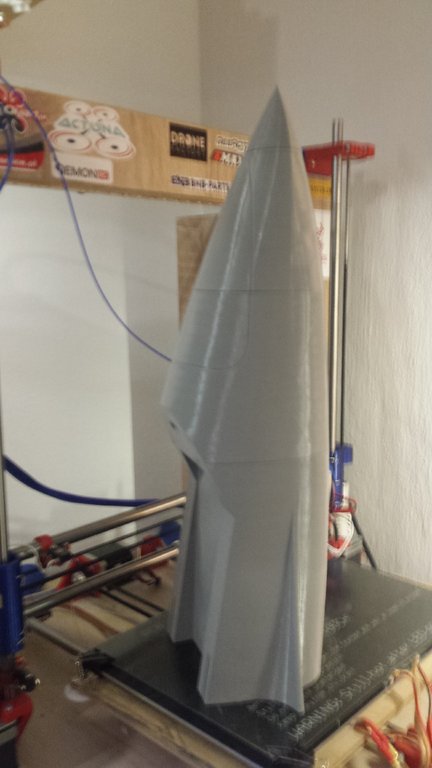

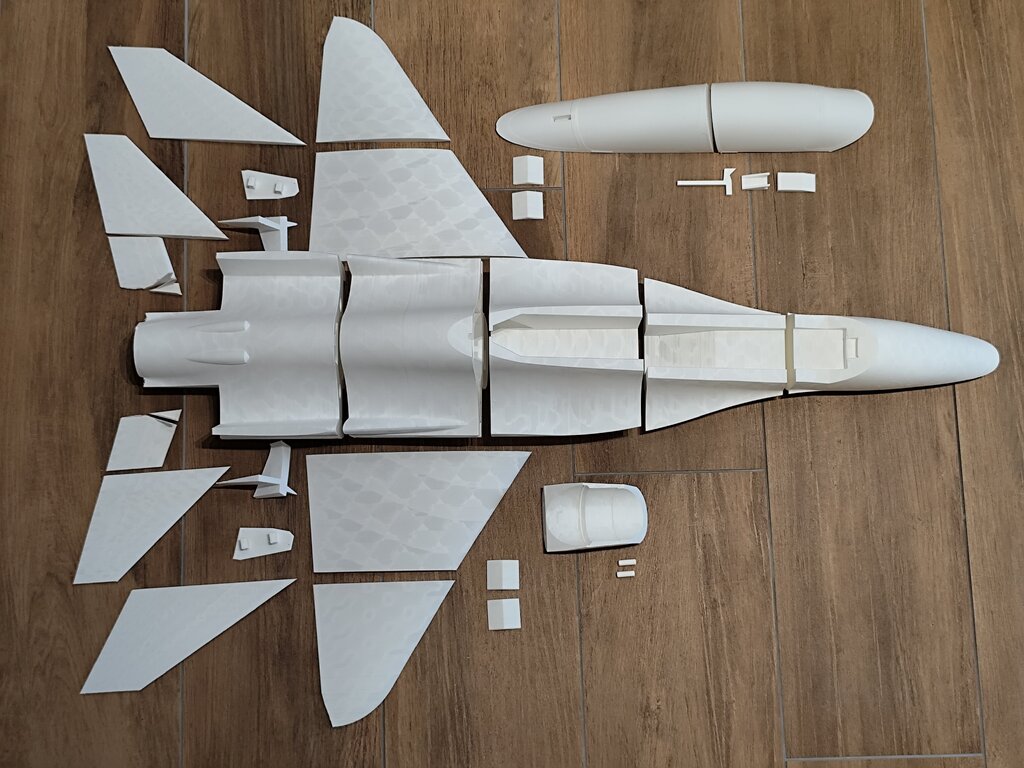

Bielik powoli się drukuje. Sekcje od 1 do 6 ( z 15) gotowe.

Turbina już jest w Europie. Jutro muszę  kupić wtyczki Xt90,  bo inaczej nie będę miał jak jej przetestować jak przyjdzie w przyszłym tygodniu.



[jetfan]

Tak sobie czytam, oglądam i naprawdę podziwiam, super robota! Ja już raczej do takiego poziomu projektów nie dojdę. Naprawdę jestem pod dużym wrażeniem.



BTW: sądzisz, że ten model będzie mieć szanse latać z trawiastego lotniska tzn jakiej wielkości koła będzie posiadał i jaką mniej-więcej prędkość lądowania przewidujesz?



Pozdrawiam,

Z
