Replika Polskiego silniczka SiM 2b - ambitny projekt

[f2cmariusz]

jest materiał na około 150 sworzni.



podobny wymiar na wszystkich sztukach.



poszło zamówienie do WNT na rozwiertaki



dla przypomnienia tylko parametry zastosowanego materiału na sworznie.

[f2cmariusz]

Zwykły kołek też wystarczy.



jak na załączonych niżej fotografiach. Jednoznaczne położenie śmigła w pewnych wypadkach bardzo istotne.



nie ma nacięć na tarczy oporowej w ogóle.



jest tylko pojedynczy kołeczek



z mojego doświadczenia wiem że zrobienie tego prostego otworu na kołeczek w śmigle jest czasami trudne



a samo śmigło jednołopatowe posiada dodatkową regulację z bazą na kołeczek. Delikatna zmiana kąta zamocowania (skoku) całej łopaty śmigła jednołopatowego.

[Paweł Prauss]

Skądś znam to śmigło :-))

[f2cmariusz]

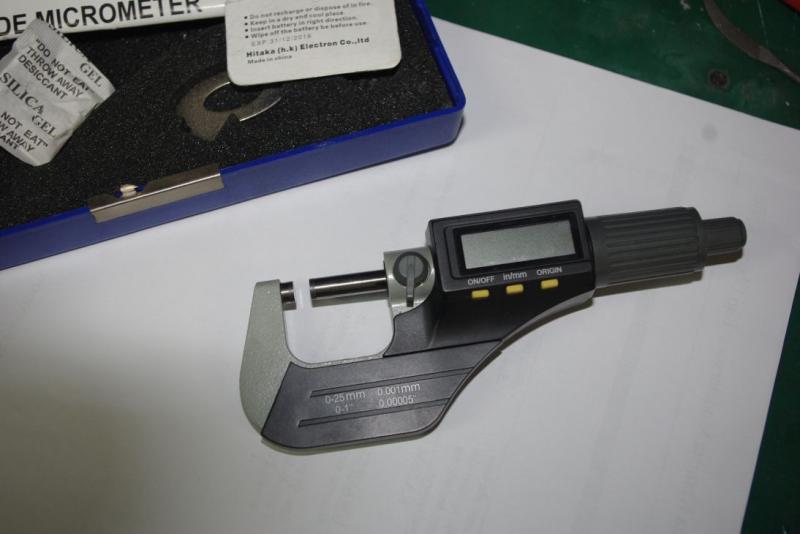

parę dni temu miałem w ręku podobne jak na zamieszczonych fotografiach urządzenie pomiarowe. Które niczym nie odbiegało podczas pomiaru od uznanych marek.

 Nabyłem na niemieckim ebay-u. I prosto Chin do 6 marca mam mieć u siebie. I wtedy dopiero opowiem co to jest warte za 130 złotych.



[RomanJ4]

Jeśli nie ma w zestawie to wystarczy sprawdzian 25mm do mikrometru o typowej dokładności 0,5µm

https://www.e-darmet.pl/wzorzec-kontrolny-mikrometrow-do-pomiarow-zewnetrznych-dlugosc-25mm-limit-2624-3006-id-1251.html



lub płytka wzorcowa, i będziesz miał odpowiedź...

(kiedyś z braku wzorców /jak to w warsztatach / mierzyło się na łożyskach klasy P2 albo kulkach od nich, które mają tolerancje https://www.fltpolska.pl/pl/produkty/26-flt_tolerancje_i_luzy_lozysk  i to do mechanicznych bębnowych mikrometrów 0,01mm było wystarczające )



a teraz zamiast trzech można nabyć nawet takie "head & shoulders"  3w1, z ABS, z wymiennymi trzpieniami pomiarowymi o zakresie 0-100/0,001 mm, rozdzielczość 0,001mm, dokładność +/- 0,005mm...



https://www.sklep-arkom.net.pl/pl/p/SCHUT-mikrometr-cyfrowy-do-pomiarow-zewnetrznych-0-1000%2C001-mm-906.182-ABS-z-wymiennymi-trzpieniami-pomiarowymi/1407

(nawiasem maja bardzo podobne mikrometry do Twojego, ciekawe czy ceną też )



..........................................

Może się przyda..

http://www.metrologia.pwr.edu.pl/pliki/metr_9_instr.pdf

https://ioitbm.p.lodz.pl/labs/mwg/INSMWG15.pdf

https://bhkarcz.pl/wp-content/uploads/reczne-mikrometry.pdf



http://www.flt.krasnik.pl/baza-wiedzy/23-uzytkowanie-warunki-ogolne

https://www.albeco.com.pl/data/catalogueb/zvl_lozyska_kulkowe_jednorzedowe.pdf

[AndrzejC]

Podobne narzędzie, jeżeli nie takie samo jest w moim posiadaniu co najmniej od 12-stu lat.

Otrzymałem je w prezencie od Ś.P. BOHDANA LUDKOWSKIEGO i traktuję je jako pamiątkę po NIM.



Ale do mierzenia to jakoś nie za bardzo.

Niby mierzy i ma te trzy miejsca po przecinku...

Ale jeżeli narzędzie do mierzenia, które ma być super dokładne troszkę klekocze i ma luzy a do tego prawie w połowie jest wykonane z plastiku,

to ja w takie pomiary nie wierzę.

Wolę korzystać z naszych polskich mikrometrów, których posiadam w wystarczającej ilości do zmierzenia wszystkiego co mi potrzebne.



A tak przy okazji radzę zaglądać do lombardów. Tam często można wyhaczyć całkiem porządne narzędzia na bardzo małą kasę.

Cztery z moich porządnych mikrometrów nabyłem właśnie w zaprzyjaźnionym lombardzie za grosze, tak mniej więcej w cenie jednego narzędzia.

i "pajlota" od Taranisa w eleganckiej walizeczce też tam nabyłem i parę innych przydatnych fantów także....

A.C.

[f2cmariusz]

Nie bardzo rozumiem po co chwalić się czymś co się od dwunastu lat nie używa bo klekocze i ma luzy.   Sentyment? Bardzo ważna sprawa. Mam także duży sentyment do tradycji. Szeroko rozumianej.

Przyjdzie na miejsce do mnie do pracy zamówiony przyrząd pomiarowy i go w grupie osób przetestujemy i sprawdzimy co jest wart.

Nic nie przebije mojego ulubionego Vis-owskiego  polskiego mikrometru gdzie pomiary można dokonywać jedną ręką bo jest w zasięgu sprzęgło cierne docisku

tą drobną różnicę uświadomił mi Janek Rosiński w latach siedemdziesiątych.

Ja kupuję to a nie inne urządzenie między innymi dlatego że ma solidne lekkie opakowanie wieloletniego użytku z miejscem na zapasowe baterie oraz z miejscem na konkretną płytkę wzorcową którą doinstaluję do zestawu.

 Po prostu nie wyobrażam sobie narzędzia bez opakowania. A wielokrotnie widziałem czy suwmiarkę czy mikrometr w skrzynce startowej luzem między innymi gratami.



ledwo wyczuwalne zagniecenie rzutujące na poprawność odczytu wymiaru wewnętrznego.



 Ponowna wizyta w miejscowości Duchnów k/Wiązowny k/Warszawy zaowocowała następującym materiałem.

Nie wiem czy nie powinno się założyć osobnego wątku:

POLSCY KONSTRUKTORZY I WYKONAWCY SILNIKÓW MODELARSKICH

Autorem tego rękopisu jest Waldemar Salach wieloletni instruktor w pracowni pokój 308 Modelarstwo Lotnicze w Pałacu Młodzieży w Warszawie

[AndrzejC]

Ja kupuję to a nie inne urządzenie między innymi dlatego że ma solidne lekkie opakowanie wieloletniego użytku z miejscem na zapasowe baterie oraz z miejscem na konkretną płytkę wzorcową którą doinstaluję do zestawu.

 Po prostu nie wyobrażam sobie narzędzia bez opakowania. A wielokrotnie widziałem czy suwmiarkę czy mikrometr w skrzynce startowej luzem między innymi gratami.



To m/in napisał Kolega Mariusz...



No to jeżeli kolega kupuje super precyzyjne narzędzie dla opakowania za cirka 130 pln

To ja życzę sukcesów w użytkowaniu tego opakowania łącznie z dodaną bateryjką i woreczkiem od wilgoci.

Będzie ładnie w skrzynce się prezentować...

Ja takich opakowań bardzo porządnych za tą kasę mogę Koledze sprzedać kilka, łącznie z woreczkami, bo te woreczki notorycznie zbieram i wkładam do większych worków z moimi silnikami zakonserwowanymi na zimę



A porządne narzędzie do porządnego mierzenia można nabyć np tu: https://shop.mitutoyo.pl/web/mitutoyo/pl_PL/mitutoyo/01.02.01.071/MIKROMETR%20CYFROWY/$catalogue/mitutoyoData/PR/395-264-30/index.xhtml;jsessionid=1BF43F2330750475E076B5EB0F761926

I wtedy możemy mówić o dokładnych pomiarach.



A to przedmiotowe darowane narzędzie sprawdziłem i mu nie wierzę... I faktycznie traktuję je jako pamiątkę.



Chyba na ten motorek po tym co napisałem( jeżeli powstanie, się nie załapię...:-((( )

A.C.

[f2cmariusz]

widzę małe niezrozumienie tematu. Ale to jak widać nie pierwsze nasze drobne nieporozumienie. Będąc przez długi okres studentem na MEiL-u nabyłem praktyczną wiedzę z metrologii warsztatowej w zakresie fundamentalnym. I ją stosuję z powodzeniem do dziś.



Każde narzędzie posiada swoje opakowanie i w nim jest przechowywane. Przynajmniej u mnie. Dzięki temu żywotność narzędzia zdecydowanie się wydłuża bo zapobiega się przypadkowym upadkom.

Powtórzę:

Kupuję między innymi dlatego że posiada solidne opakowanie gwarantujące że posłuży długo i jest wygodne w eksploatacji. To dla mnie ważne przyrząd pomiarowy gdyż musi być mobilny. I także powtórzę że sprawdzę po przez zwykłe porównanie jak to działa. Ale na pewno na izbę pomiarową nie będę jechał.

I po raz trzeci powtórzę kliknąłem kup teraz tylko dlatego że ten sam egzemplarz kupiony miesiąc temu do kolegi miałem parę dni temu w ręku "nie klekotało i nie miało luzu"



jedna wersja mobilna druga stacjonarna w pracy. Mam nadzieję że każdy domyśli się która to wersja stacjonarna a która mobilna

Na razie replika silniczka SIM 2b idzie w swoim tempie czyli została zepchnięta na drugi plan bo mam inne ważne modelarskie projekty związane z nadchodzącym sezonem. F2C oraz F1C









[AndrzejC]

Zrozumienie. Jak najbardziej.



Każde narzędzie pomiarowe posiada opakowanie I to normalne...Ale nie każde mierzy dokładnie.



I metrologia swoje, a praktyka swoje.



Narzędzi do pomiaru parę sztuk posiadam, ale ten SUPER cyfrowy mikrometr to gadżetem będzie, tak jak u mnie te suwmiarki ze zdjęcia, które nawet nie powinny leżeć obok tej małej niepozornej VINowskiej na górze.



Kiedyś dawno temu parę takich małych cyfrowych "suwmiarek" kupiłem gdzieś za grosze i porozdawałem kolegom. A co... Ma się ten gest:-)

Ale do mierzenia, to one nie całkiem się nadawały.

I to opakowanie nabyte na Ebayu (choć przepłaciłeś bo u nas taniej) wraz z zawartością też będzie mierzyć, ale czy dokładnie to już bym się spierał.

No i jak zwykle: nie kłócimy się;-)

A.C.

[f2cmariusz]

ja po prostu za każdym pomiarem pobieram suwmiarkę czy mikrometr z pudełka i tam je odkładam. I dotyczy to narzędzi pomiarowych drogich jak i tych kupionych w Lidlu za 39.99 zł za sztukę.

 z tym że zanim kupiłem otworzyłem pudełko i zobaczyłem co to jest warte. Spodobało mi się i ładnych parę lat już używam. Każdą rzecz przed zakupem oglądam i mam cichą nadzieję że dostanę mikrometr zamówiony na Ebay.de taki sam jaki parę dni temu oglądałem" "nie klekotało i nie miało luzu". A jak będzie na prawdę poinformuję.

 Jedną z przyczyn zakupu cyfrowego mikrometru jest to że nigdy nie wiem czy mam na mikrometrze wymiar na przykład 14,26 czy 14,76 Pomagam sobie suwmiarką.   A to czas zajmuje.

Na dzień dzisiejszy nie ruszając się z miejsca poprawność przyrządu pomiarowego weryfikuję w ten sposób jak na fotografii.

Jaką wyjąłem płytkę i z zestawu? Zero oczywiście jest co potwierdzę wieczorną fotografią plus fotka samej płytki.

Jutro pewnie przyjdzie materiał na cylindry aluminiowe plus materiał na korbowody 7075 T6.

[AndrzejC]

No to jak już taki kozak Jesteś, że potrzebujesz cały czas 14,76, to nie szparuj tylko sobie kup porządny mikrometr, a nie gównolit za 130zł wraz z bateryjką woreczkiem i opakowaniem...



Te Twoje suwmiarki 100 razy lepiej mierzą niż to co nabyłeś na Ebay.de ;-)))



Ale nadal się nie kłócimy i na jeden motorek nieskromnie liczę ;-)

A.C.

[f2cmariusz]

nie jestem kozak tylko ze względu że na co dzień nie posługuję się mikrometrem to muszę wykonywać pomocniczy pomiar suwmiarką co by być pewnym jaki jest konkretny wymiar i ile mam przybrać. Konkretny wymiar to 14,77  albo 14,27. Kiedyś gdy stałem przy frezarce wiele godzin cały czas się posługując mikrometrem noniuszowym zewnętrznym 0-25 mm nie miałem takiego problemu jak starsi moi koledzy co ciągle podczas pomiaru "podpierali" się suwmiarką. Czasy jak widać się zmieniają i sam muszę się wspomagać suwmiarką i dalej kozaczyć nie mam zamiaru bo w każdym mikrometrze noniuszowym gdzie pełen obrót to 0,5 mm jest ten sam problem jak od czasu do czasu używamy to narzędzie.



Korzystałem kiedyś mikrometr z dużym bębnem gdzie było 100 działek co 0,01 mm i tam ten problem po prostu nie istnieje.







Dalej nie wiem czy proponowany przeze mnie sposób sprawdzenia zakupionego "gównolita wraz z bateryjką woreczkiem i opakowaniem" jest poprawny? No i jaki wymiar płytki wzorcowej użyłem do sprawdzenia?





[AndrzejC]

Kolego MARIUSZU ja próbuję Ci delikatnie powiedzieć, czy w tym przypadku napisać, że ten "mikrometr" to jest badziewie.

Jak weźmiesz w ręce jako fachowiec i zaczniesz mierzyć to będziesz wiedział.

I nic więcej.

Ja przez to przeszedłem 12 lat temu okładem i wiem, Ty zapłacisz 130 zł za opakowanie wraz zawartością i sam się przekonasz...



Nie ma profesjonalnego NOWEGO narzędzia mierzącego z dokładnością ,001 lub więcej na rynku za 130 zł. Chyba, że to okazja, lub jumane. NIE MA!

A jak Tobie wystarczy ten pseudo "mikrometr" to sobie nim mierz.

W sumie mnie nic do tego.

Ale nadal się nie kłócimy...

A.C.

[RomanJ4]



Mam nadzieję że każdy domyśli się która to wersja stacjonarna a która mobilna

Wiem, ale nie powiem...

Co do renomy narzędzi Mitutoyo to trochę tak jak z samochodami.. są miłośnicy którzy twierdzą, że jak "nie ma gwiazdy- nie ma jazdy" i nic innego do ręki nie wezmą... dopóki nie wezmą...



https://www.cnc.info.pl/chinskie-vs-profesjonalne-czujniki-zegarowe-porownanie-video-t97627.html

http://www.youtube.com/watch?v=u-b9Rg3O47s&feature=youtu.be







To Mitutoyo czy nie.. oto jest pytanie..?

https://www.chipmaker.ru/topic/114777/



A przy okazji jak by kto potrzebował o naprawach itp...

http://longislandindicator.com/index.html



A to może zainteresować kolegę Mariusza...

(Tokarka CNC #17 Lathe Bernardo jak toczyć 0,2 i wiercić 0,3 małe średnice Mikro obróbka)

[AndrzejC]

Kolega Roman zaraz nam pokaże co w temacie mierzenia piszczy....:-)))



Ale w sumie to ja nie wiem po co w ogóle pisałem. Przecież Kolega Mariusz jest Fachowcem.

Kolego Mariuszu Sorry Gregory , że wdałem się w dyskusję :-)))

Ale jak przyjdzie pakiet z Ebay.de to sam zobaczycz

A.C.

[jarek996]

Niby dojrzali faceci , a o jakies mikrometry sie sprzeczaja .......

[f2cmariusz]

Wiem ale nie powiem...

Co do renomy narzędzi Mitutoyo to trochę tak jak z samochodami.. są miłośnicy którzy twierdzą, że jak "nie ma gwiazdyMerc.jpg- nie ma jazdy" i nic innego do ręki nie wezmą... dopóki nie wezmą...

cała dyskusja tylko z powodu że miałem w ręku kupiony wcześniej przez kolegę. Pozytywnie oceniłem a gdy dowiedziałem się o cenie kliknąłem kup teraz.

Od Kolegi Andrzeja z Wrocławia chciałbym poza inwektywami dowiedzieć się w jaki sposób mam zweryfikować zakupiony mikrometr? Bo że nic nie warty to już po raz kolejny dowiedziałem się. I nie da się nowego przyrządu pomiarowego o rozdzielczości 0,001 mm i dokładności 0,002 mm kupić za 130 zł.





posiadanym passametrem mierzyłem płytkę wzorcową 1,009 mm.

[Paweł Prauss]

A do porównania z nowym nabytkiem użyczę Ci Mariusz mojego.

Tego że zdjęcia poniżej.

[stan_m]

(…)



 Ponowna wizyta w miejscowości Duchnów k/Wiązowny k/Warszawy zaowocowała następującym materiałem.

Nie wiem czy nie powinno się założyć osobnego wątku:

POLSCY KONSTRUKTORZY I WYKONAWCY SILNIKÓW MODELARSKICH





Dorzucę...

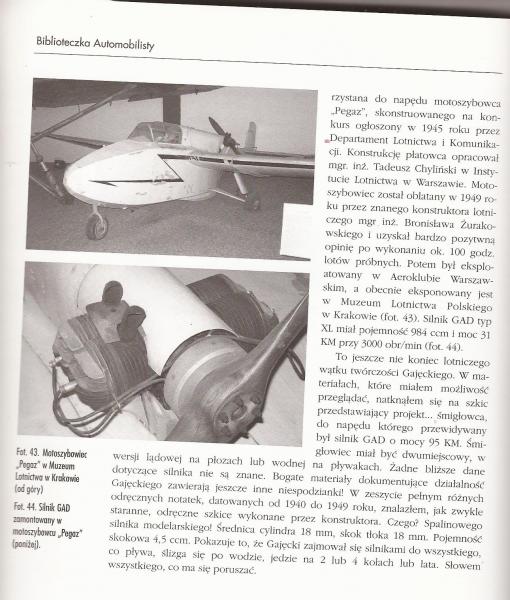

Niedawno ukazała się książka "Stefan Gajęcki konstruktor silników GAD". Mnóstwo faktów w postaci opisów, zdjęć, rysunków oraz prezentacji warszawskiego środowiska silnikowców.
