Replika Polskiego silniczka SiM 2b - ambitny projekt

[f2cmariusz]

tu nie ma co chwalić OUS-1. Bo nie ma co chwalić. Ale to moja pierwsza tokarka na której pozwolono mi toczyć w Pałacu po przeszkoleniu czyli pokazaniu co nie należy robić. Jeśli było w dostatku noży tokarskich, a było i chłopaki mi wszystko pokazywali co i jak jak pytałem to tulejki M3 do łoża mini akrobatki umęczyłem. To się pamięta do dzisiaj. W modelarni na Sobieskiego OUS-1 stała w głównym pomieszczeniu tylko dlatego że napęd paskowy plus silnik trójfazowy nie przeszkadzały w ożywionych dyskusjach wieczornych. Ktoś przyniósł katalog z prawie taką samą maszyną jak OUS-1

Hommel to powinno stać w każdej modelarni. W sumie mając wszystkie przystawki chyba mogę śmiało powiedzieć że wszystkie miniaturowe modelarskie sprawy da się wykonać.

Wtedy te przystawki największe akurat na mnie wrażenie zrobiło a i dzisiaj robi wrażenie. Ale tylko cena na ebay.de



Ale zabytki zawsze są w cenie.



[mike217]

Cena przygniata ale wygląda to dobrze.

[f2cmariusz]

wychodzi na to że jestem fanem i zagorzałym użytkownikiem OUS-1. Kiedyś byłem bo innej uniwersalnej obrabiarki nie posiadałem pod ręką. Co potwierdza dzisiejsze zgrubna obróbka. Wykonanie otworu fi 12 na długości 42 mm w hutniczym NC10

jak widać na wyjętym z filmu kadrem nie zmieniam wiertła na nawiertak tylko zmieniam sam detal. I mosiądzem centruje detal jak i drugim mosiądzem wiertło podpieram co by zrobić tym wiertłem w osi nakiełek dla wiertła fi6. Mosiądze są zainstalowane w imaku. Okrągły mosiądz ma część płaską do mocowania w imaku.

 filmik zamieszczę jak się trochę materiału z następnych prac nazbiera na YT.



[f2cmariusz]

znajomy na FB na swojej tablicy pochwalił się:

"I have several books to dispose of from Charlie Stone's deceased estate and, although I have tried listing them on Ebay, I would rather they went to local aeromodellers, so, if you will forgive me, I am showing them on this site. Admin - if this is not acceptable then I will remove them. Anyone interested please P.M. me. Thank-you BTW, The Edgar T Westbury book, although having no cover is, I am sure, a collectors item."





w sumie dziewięć pozycji modelarskich. Może kogoś zainteresuje?

[Paweł Prauss]

Mnie interesuje ta niebieska, zapytaj za ile :-))

[f2cmariusz]

jest na aukcji jeszcze 5 dni i 17 godzin



https://www.ebay.com.au/itm/Book-Collectors-guide-to-Model-Aero-Engines/153348482352?hash=item23b4482530%3Ag%3AkREAAOSwrAFcRm9N%3Ark%3A1%3Apf%3A1&fbclid=IwAR1TjGw6LCWXY5RD3bsoEe5-T7xgVJGneRiOToDSpPSi2B3HmEMunJUbzhc





[Paweł Prauss]

Tylko przesyłka droższa od książki...

[f2cmariusz]

poczekaj do końca licytacji

[jarek996]

Tylko przesyłka droższa od książki...

Zapytaj naszego forumowego kolegi z Australii . Mozna wyslac do niego , a on najtaniej do Ciebie . Jesli to faktycznie jakas oszczednosc .

[mr.jaro]

Tutaj, dla milosnikow starych motorkow:



https://rclibrary.co.uk/files_titles/2122/MotorBoys_ModelEngine_PlanBook.pdf



https://rclibrary.co.uk/files_titles/1996/Engine_Encyclopedia_RonMoulton_partA.pdf

https://rclibrary.co.uk/files_titles/1996/Engine_Encyclopedia_RonMoulton_partB.pdf





I zeby zaraz nie bylo, ze piratem jestem, tutaj zrodlo pochodzenia:



https://rclibrary.co.uk/

[f2cmariusz]

nigdy nie byłem miłosnikiem starych motorków. Ale widzę wszystko do czasu. Podane linki dla mnie znakomita wiedza jak i dydaktyka.

 Co do "ambitnego projektu". Bez najmniejszego problemu po wprowadzeniu modelu cylindra narysowanego w Rhino3D w formacie step tym razem. Bo wczeniej by format igs

intuicyjnie wygenerowałem ścieżkę narzędzia dla freza-piłki tarczwej na początek takiej jaką kupiłem czyli 25. Zdecydowanie jest to za duża średnica bo nie robi właściwego kształtu. Kszatałt prawdopodobnie powstanie prawidłowy po wpisaniu średnicy narzędzia poniżej 18 mm. Wysokości początku pracy nie są prawidłowe. Nie problem poprawić.

 Na symulacji tylko jedno okno się wycina. I pierwsze przybieranie jest całe zrobione. W rzeczywistości pierwsze przybieranie będzie nie większe niż 0.05 mm na jedno okrążenia aż do osiągnięcia zadanego konturu. W Rhino precyzyjnie określę minimalną średnicę freza jak i maksymalną średnicę trzpienia do tego freza i pewnie jednoostrzowy wariat powstanie z jakiegoś połamanego freza albo przygotówki jak znajdę w swoich czy kolegów zasobach.



[Grzesiek]

Ty to masz Maniek zaplecze maszynowe.Pozazdrościć

[AndrzejC]

Jakby był ktoś chętny to ja swojego OUSa w stanie wcale nie gorszym oddam za 1/5 tej ceny z Ebay.:-)

A.C.

[f2cmariusz]

Ty to masz Maniek zaplecze maszynowe.Pozazdrościć



niestety słowo maniek kojarzy mi się pejoratywnie od tamtych Mistrzostw Polski. A że jestem z natury spolegliwy to będziemy mieli SIM 2b.

[RomanJ4]



wygenerowałem ścieżkę narzędzia dla freza-piłki tarczwej na początek takiej jaką kupiłem czyli 25. Zdecydowanie jest to za duża średnica bo nie robi właściwego kształtu. Kszatałt prawdopodobnie powstanie prawidłowy po wpisaniu średnicy narzędzia poniżej 18 mm

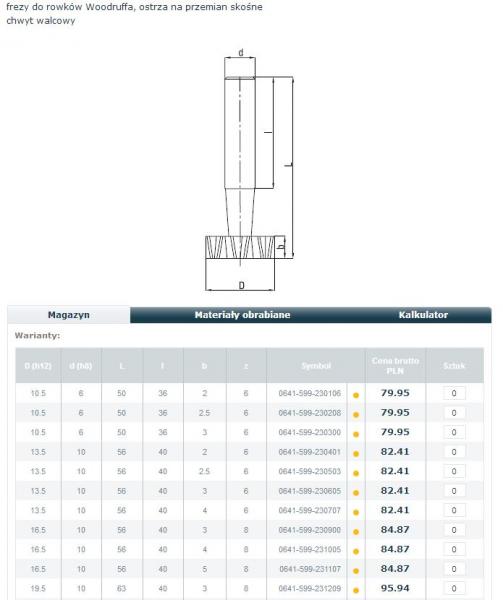

A dolfamexowskie frezy trzpieniowe do rowków Woodruffa by nie podeszły?

http://sklep.dolfamex.com.pl/frez_do_rowkow_woodruffa_din_850_a_(hss),37,2893.html

http://sklep.dolfamex.com.pl/frez_do_rowkow_woodruffa_din_850_b_(hss),37,2990.html

http://sklep.dolfamex.com.pl/frez_do_rowkow_woodruffa_din_850_c_(hss),37,2947.html

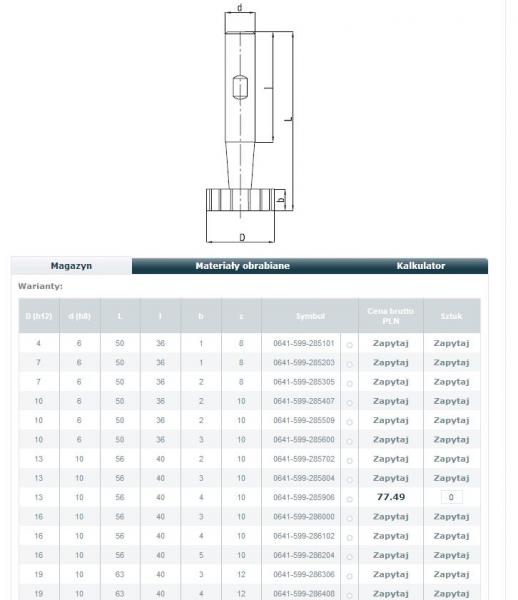

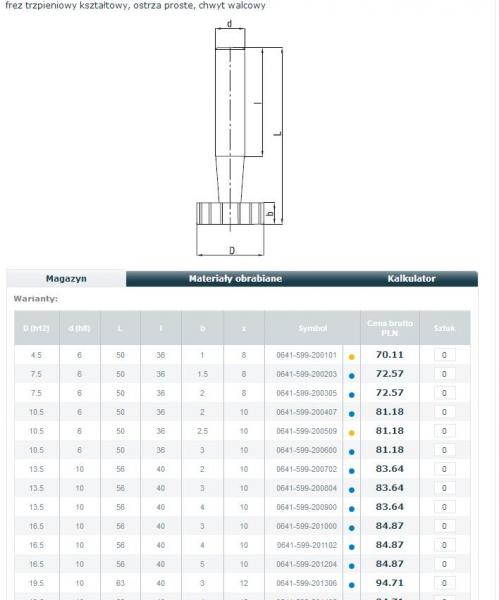

bo z ich frezów do rowków teowych z chwytem walcowym o średnicy ≤ ø18mm to chyba jedynie ø11x3,5mm by pasował (do tych szerokich na 4mm okien), bo reszta tych frezów o większej niż 11mm średnicy ma już szerokość 6mm i więcej...

http://sklep.dolfamex.com.pl/frez_do_rowkow_teowych_din_851_aa_(hss),37,2823.html

http://sklep.dolfamex.com.pl/frez_do_rowkow_teowych_din_851_ab_(hss),37,2824.html



https://pl.aliexpress.com/item/1pcs-HSS-T-Slot-Mills-Cutting-Tools-18-x-3mm-End-mill-Shank-Dia-10mm-Endmills/1401022055.html





Ewentualnie coś z WHM np Iscara  (nawet do szybkiego wrzeciona)



https://www.dako.net.pl/katalogi/obrobka-skrawaniem/iscar/narzedzia-do-frezowania/index.html#261

https://www.dako.net.pl/katalogi/obrobka-skrawaniem/iscar/glowice-frezarskie/index.html#32

( https://www.iscar.com/Ecatalog/products.aspx?app=64&mapp=ML&GFSTYP=M&lang=IT  )

z serii N

MM TS135-N20P-06T05

https://www.iscar.com/Ecatalog/Family.aspx?fnum=1550&mapp=ML&app=64&GFSTYP=M



z serii H

 MM TS135-H30D-06T05

 MM TS135-H40D-06T05

https://www.iscar.com/Ecatalog/Family.aspx?fnum=1842&mapp=ML&app=64&GFSTYP=M

[mike217]

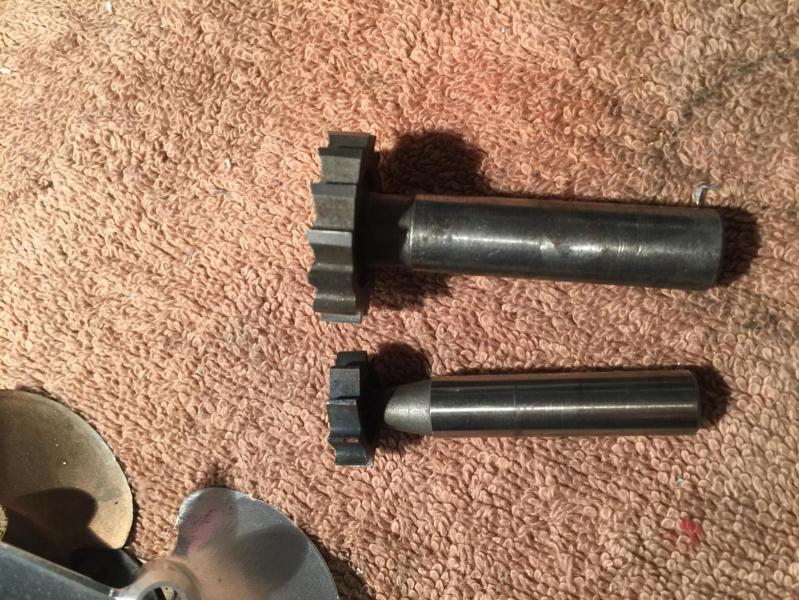

Takie są w różnych średnicach i szerokościach

[RomanJ4]

To prawda, tyle że jeśli dobrze pamiętam, to kolega Mariusz dysponuje do trzpieniowych wrzecionem które ma parę k.obrotów, więc HSS odpada...

[f2cmariusz]

Narysowałem co mi jest potrzebne. Bo to podstawa wiedzieć co dokładnie mi jest potrzebne. Jeśli chodzi o narzędzie bo wszelakiego rodzaju wysokości narzędzia w stosunku do detalu to dopiero w trakcie frezowania wyjdzie.





kiedyś wycięty kwadratowy trzymak do fi6. Niestety ustawione "zero" na oko i jednego rogu nie ma...

aktualnie na stanie w szufladzie wcześniej wykonane frezy widiowe do podcięć. Ja muszę mieć freza widiowego fi12 czterostrzałowego. A mam tylko nowe

tak dużo padło słów że ze szmatą i oliwiarką pobiegałem wokół tokarek co by wstydu nie było robiąc fotografie.

[f2cmariusz]

Dostarczone przez Pawła w dniu dzisiejszym najlepsze z najlepszych docieraków. Wzór dla mnie do kopiowania do własnej produkcji.

tulejki rozprężne które służą do docierania mają spiralną linię rozcięcia.

Duraluminiowe oprawy-trzymacze elementów dorabianych u nas wykonam trochę inaczej a to ze względu na bardziej precyzyjny sposób regulacji.

 to samo i w tych elementach docierających rozcięcie widać jest wykonane po linii spiralnej.

[Paweł Prauss]

Apropos Mańka to koledzy zrobili mu kiedyś taki prezent. Duma go rozpierała jak odbierał dyplom na MŚ 2014 we Włocławku.
