Kaczka po Francusku

[Grzechu RC]

Witam ponownie. Poprzedni temat był lekki i z przymrużeniem oka  . Tym razem postanowiłem zmierzyć się z konstrukcją, która w każdym elemencie wyprzedzała swoją epokę. Była to próba wyprzedzenia wroga o lata świetlne. Konstrukcję przypisuje się Marcelowi de Bruyere. Ten śmiały gość umieścił w swojej maszynie chyba wszystkie nietuzinkowe pomysły i musiał być ogromnej wiary, że to zadziała za pierwszym razem. Maszyna wzniosła się na wysokość około 25 stóp i spadła. Pilot przeżył, ale projekt poszedł do śmieci. Z zamiarem wykonania tej maszyny, z myślą o walkach ESA, chodziłem od dawna. Z racji tego że teraz mam troszkę więcej czasu na eksperymenty podejmuję rękawicę. Jakieś sugestie? Słucham uważnie bo tu nic nie będzie typowe  . Zaczynamy! Przedstawiam:

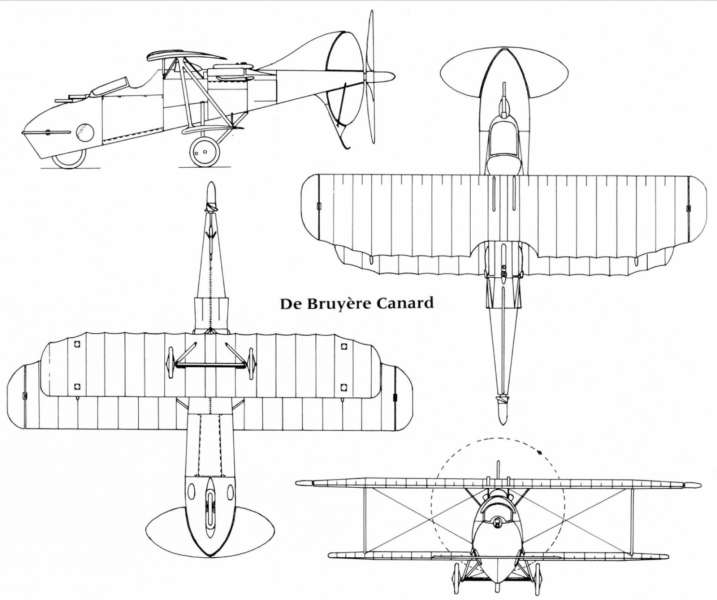

de Bruyere C1

[jarek_aviatik]

Witam ponownie. Poprzedni temat był lekki i z przymrużeniem oka  . Tym razem postanowiłem zmierzyć się z konstrukcją, która w każdym elemencie wyprzedzała swoją epokę. Była to próba wyprzedzenia wroga o lata świetlne. Konstrukcję przypisuje się Marcelowi de Bruyere. Ten śmiały gość umieścił w swojej maszynie chyba wszystkie nietuzinkowe pomysły i musiał być ogromnej wiary, że to zadziała za pierwszym razem. Maszyna wzniosła się na wysokość około 25 stóp i spadła. Pilot przeżył, ale projekt poszedł do śmieci. Z zamiarem wykonania tej maszyny, z myślą o walkach ESA, chodziłem od dawna. Z racji tego że teraz mam troszkę więcej czasu na eksperymenty podejmuję rękawicę. Jakieś sugestie? Słucham uważnie bo tu nic nie będzie typowe  . Zaczynamy! Przedstawiam:

de Bruyere C1

No ciekawe, płytowy canard.



EDIT:

Najpierw zrób plan modelu, wyznacz MAC ( Średnia Cięciwa Aerodynamiczna) dla tych dwóch płatów.

Skrzydło Canard - napewno nie jako płaska płytka (nie symetryczny), minimum profil KFM2,

Wyznacz SC dla MAC i Canard.

Pozostaną kąty zaklinowania, aby model nie podzielił losu oryginału.

Powodzenia.

[robertus]

Dwupłat i canrad...ciekawe. Powiększyłbym canarda i wydłużył nieco jego ramię.

Środek ciężkości będziesz miał pewnie w okolicach natarcia skrzydła

Canard będzie sterowany?

[JacekK]

Chyba bez sterowania canardem będzie tylko dziwnym samochodzikiem



A serio - płytowy ma szansę działać, tylko duuużo expo i dual rate w wersji 100, 60 i 30% wychyleń bo to czułe będzie jak diabli...

[jarek_aviatik]

Chyba bez sterowania canardem będzie tylko dziwnym samochodzikiem



A serio - płytowy ma szansę działać, tylko duuużo expo i dual rate w wersji 100, 60 i 30% wychyleń bo to czułe będzie jak diabli...

"Oblot" tego samolotu wg Wikipedii był w 1917 r.

Z dostępnych w sieci zdjęć i rysunków wygląda, że Canard był płytowy, może dlatego taka mała powierzchnia i niezbyt długie ramię.

Kolega może zrobić klasyczny ster i to co sugerował Robert (na pewno pomoże) - to nie makieta, a ESA.

Na rysunkach nie widać lotek (edit, widać lotki, chyba też płytowe), pytanie czy ich nie miał.

Jest wyzwanie.

[Grzechu RC]

Ponieważ to ESA, to lotki zrobię na całej długości górnego płata. Ster wysokości, klasycznie. Macie rację powiększę go tylko maksymalnie i zobaczymy. Płytowy będzie bardziej urazowy, przecież będę nim walczył  . Górny płat też powiększę ile się da. Bardziej martwi mnie ułożenie kadłuba podczas lotu. Czy nie będzie miał skłonności do skręcania całego samolotu w dół (od siebie)? Wstępnie wytnę kadłub i zobaczę czy się łatwo wyważy. Silnik w ogonie nigdy dobrze nie rokuje. A i z doświadczenia z Floha, ster kierunku też będzie większy. Pierwsza koncepcja zakładała tylko sterowanie lotkami, jak w skrzydle ale nie jestem pewien czy to wyjdzie.

[marek rokowski]

Grześ śmigło na wale jak w moim MIgu 29

[mirolek]

Dobry pomysł - silnik pod skrzydło (obłożony epp imitujący kabinę pilota) i rurka na wał prawie po wierzchu kadłuba ;-)

takie rozwiązanie ułatwi wyważenie ale i tak problemy będą jak w Shinden-ie a może nawet zdwojone bo przecież dwa płaty.



Cieszą takie inicjatywy i zawsze wspieram zapał do budowy "dziwolągów" tym bardziej, że to śmieszne będzie a rozrywka w ESA gdzie wydwało się, że już wszystko było jest szczególnie oczekiwana :-)

POWODZENIA :)



MS

[Grzechu RC]

Witam ponownie. Z tym silnikiem to dobry pomysł. Mam jednak nadzieję, że zdołam go poprawnie wyważyć bez uciążliwych komplikacji. Oto pianki jakie zmajstrowałem. I wyszedł ogromny !!! Niektórzy złośliwcy uważają, że na takie konstrukcje szkoda materiału. Fakt poszło go dużo  , ale myślę, że warto. Długość 850 mm, wys. nad pow. ziemi około 400 mm.  Myślałem że będzie urazowy, ale patrząc na kaczy dziób, nie będzie tak źle.



[noker]

... ej a dlaczego ster wysokości zamontowałeś z przodu?

MSPANC

[Wodzu 7]

He,he,Ty Grzechu chcesz aby zawodnicy ,tarzali się ze śmiechu :-)

On jest jak Fiat Multipla - piękny inaczej.

[Grzechu RC]

Ha Ha ! Śmiejcie się. Zobaczymy w Bierutowie kto pierwszy spadnie z nieba  . Floha już nie ma, więc musi być następca na miarę poprzednika

[Grzechu RC]

Dobrze idzie, choć wolno. Wstępnie oszlifowany kadłub i nacięte lotki. Postanowiłem zachować atrapy oryginalnych, Może się przydadzą  . Zastanawiam się nad łożem silnika. Sama deseczka, to chyba za mało. Śmigło będzie co najmniej 10 calowe.

[robertus]

Na łoże silnika zastosuj kołek do mocowana styropianu

[Grzechu RC]

O! I właśnie takiej podpowiedzi oczekiwałem. Dzięki!

[Grzechu RC]

Chciałem ładnie zaprezentować się w Bierutowie, ale chyba nic z tego. Nie zdążę

Kołek do styropianu zainstalował się fantastycznie . Aby zachować minimum poprawnych ustawień płatów wyciąłem szablony.

Samolot zaczyna wyglądać dziwnie.

[jarek_aviatik]

Chciałem ładnie zaprezentować się w Bierutowie, ale chyba nic z tego. Nie zdążę

Kołek do styropianu zainstalował się fantastycznie . Aby zachować minimum poprawnych ustawień płatów wyciąłem szablony.

Samolot zaczyna wyglądać dziwnie.

Płytka jako skrzydło przednie (canard), to nie jest dobry pomysł. Tylko w oszukanych kaczkach (z profilem skrzydła jak do latającego skrzydła) może się sprawdzić profil symetryczny lub płaska płytka.

Proponuję min. KFm-2. Inaczej przewiduję efekt "ciężkiego nosa" przy małych prędkościach, np do lądowania.

[dzidek36]

Do Bierutowa wybierałem się żeby zobaczyć to cudo a ty mówisz że nie dasz rady oj nie ładnie :-)

[robertus]

Również polecam kfm2 na canarda. Motylasty też może to potwierdzić.

Do Bierutowa przyjedź tak jak go masz żeby pokazać na żywo.

[mirolek]

Zabieraj go do Bierutowa, chcę zobaczyć tego .... "dwupłatowego Shindena"



ms
