"replika" modelarskiego silnika benzynowego felgiebel


Rekomendowane odpowiedzi

Opublikowano

wszystkie felgieble będą benzynowe natomiast zawodniczy silnik żarowy

dlaczego pytałem ?

mam ksiazkę ing. Felgiebla wydana we Wrocławiu  1942 roku ale tam tego silnika nie znalazłem, natomiast w ksiażce Nementowskiego ,bedącej kopią  wcześniej wymienionej  taki silnik ale diesel jest

Opublikowano

koledzy plany są konkretne zaczynamy od pojemności 3,5ccm do klasy fsr v 3,5 STD natomiast po rozmowie z kolegą Piotrem następnym będzie pojemność 4ccm do air combat a kto wie czy 2,5 ccm również nie powstanie jednak moim zjajęciem w ekipie są felgieble pojemności 3,9ccm 7,5ccm oraz 15ccm silniki zawodnicze to  działka kolego Piotra więc jak będę wiedział coś więcej to wtedy ujawnie tajemnicę ;p



co do chromu na chwile obecna nie jestem upoważniony o tym mówić coś w końcu musi pozostać "tajemnicą" firmy Wolarberg Automatics ;p mimo iż jestem jej właścicielem



na chwile obecną ostro walczę z odlewami chcę mieć odlane komplety po 15 szt do każdego z silników czyli tłok karter tylne denko oraz głowicę na chwilę obecną mam gotowy komplet do pojemności 7,5ccm  tak się składa że oficjalnie dostalem pracę w zaprzyjaźnionej odlewni alu niedaleko mojego warsztatu więc kolejnym krokiem po wykonaniu odlewów i rozmowach z właścicielem będzie obróbka termiczna odlewów aby zwiększyć ich parametry wytrzymałościowe



Kamil

Opublikowano

o jakiej elektronice mowa? jeśli masz na myśli zapłon to będzie identyko jak w oryginalnych planach z książki P Felgiebla żadnych nowoczesności



co do wydechu lepiej boczny ze wzglęgdu na równoważenie momentu obrotowego założenie jest takie aby silnik miał niższe obroty a wyższy moment więc łódka nie może pływać na burcie więc co tylko sie da trzeba pakować na stronę przeciwną do obrotów silnika



co do chromu Paweł spotkamy sie we wrocławiu w modelarni u Pana Janka czy to u mnie w warsztacie będzie i okazja o chromie porozmawiać jednak chcę być nie zależny w temacie produkcji silników więc odpowiedź sama sie nasuwa

Opublikowano

witajcie koledzy

mam trochę ciekawostek jak czytaliście wcześniej dostałem pracę w odlewni aluminium a że odlewnia znajduje się na teranie dawnego pzl hydral we wrocławiu to i wykonuje detale dla przemysłu lotniczego więc temat jak najbardziej idealny aby go tutaj poruszyć ;)

dziś po pracy przeszedłem sie po hali i z tak zwanej podpierduchy wykonałem parę fotek bo lejemy części do tłokowego silnika gwiazdowego ASz-62IR-16 o mocy 1000hp wraz z turbosprężarką. są to odlewy kokilowe grawitacyjne zaraz po wyjęciu z kokili silnik montowany jest w samolotach takich jak an2 czy dromader a część to dokładnie głowica cylindra wraz z gniazdami zaworowymi

w miarę możliwości zrobie więcej fotek a może uda mi się dorwać plany konstrukcyjne silnika. osobiście interesuje mnie jak został rozwiązany rozrząd silnika natomiast kolega Piotr jak usłyszał o tym silniku planach i całej otoczce coś wspomniał o wykonaniu miniatury latającej w modelach jednak to są TYLKO plany i fantazje



w temacie retro silników odlewy właśnie poszły do obróbki cieplnej która ma na celu utwardzenie ich dla lepszego obrabiania detali na maszynach po tym procesie aluminium nie klei sie do noża czy freza a skrawa sie jak się należy  w wolnym czasie wypadało by się wziąć za dokończenie cylindrów oraz zacząć robić wały korbowe

C.D.N

Kamil




  • Lubię to 1
Opublikowano

Hmm...Silnik Szewcowa ASz-62IR-16 to w zasadzie kopia silnika Wright R-1820G, jednego z najlepszych silników w historii lotnictwa (napęd bombowca B-17, myśliwca I-16, czołgu Sherman). W latach 70-tych rolnicze "antki" zostawiane były na zimę na pegeerowskich łąkach tylko przycumowane do ziemi z pokrowcami na silnik. Po roztopach i wysuszeniu łąki silnik tego samolotu dał się odpalić tylko po rozkonserwowaniu i pięciominutowym "korblowaniu" (rozrusznik bezwładnościowy).

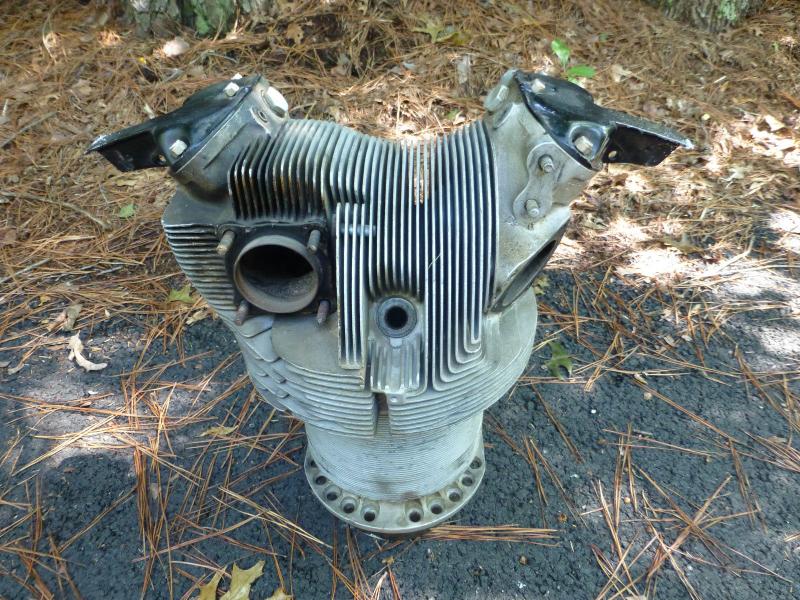

Poniżej foto głowicy cylindra silnika z samolotu B-17. Jak widać odlew jest w zasadzie taki sam.


Opublikowano

Brawo Kamil.

W końcu widzę projekt, który dobrze rokuje i któremu wróżę powodzenie

A to dlatego, że zaczynacie od właściwej strony.

Odrzutowy i gwiazda nie rokowaly ( hmhm ; ROKUJA ) ???



Piekny przyklad "bezwladnosciowca" : https://www.youtube.com/watch?v=Dg5_sDrW5Wg



I rozruch ASz-a : https://www.youtube.com/watch?v=RW-G7pF6gUQ

Przy tych startach , to z 5L oleju idzie sie j......c  :D



Mozna tez "z palca" : https://www.youtube.com/watch?v=5_7xVAnpDrk

  • 3 tygodnie później...
Opublikowano

Witajcie koledzy

Ostatnio nie mam zbyt dużo czasu na działania w temacie silnika jednak udało mi się wykonać niemal że wszystkie odlewy aluminiowe brakuje jedynie głowic oraz obrobić je termicznie aby miały większą wytrzymałość również wziąłem się za toczenie tylnych denek do silnika 7.5ccm a efekty widać na fotkach

Kolejnym tematem są korbowody udaje się je odlac w piasku a po obrobieniu termicznym maja wytrzymałość na rozciąganie około 300mpa więc jak na moje oko więcej nie potrzeba a na dowód np korbowody w silnikach jena również były odlewane



C. D. N

Kamil





Opublikowano

Witajcie koledzy

Ostatnio nie mam zbyt dużo czasu na działania w temacie silnika jednak udało mi się wykonać niemal że wszystkie odlewy aluminiowe brakuje jedynie głowic oraz obrobić je termicznie aby miały większą wytrzymałość również wziąłem się za toczenie tylnych denek do silnika 7.5ccm a efekty widać na fotkach

Kolejnym tematem są korbowody udaje się je odlac w piasku a po obrobieniu termicznym maja wytrzymałość na rozciąganie około 300mpa więc jak na moje oko więcej nie potrzeba a na dowód np korbowody w silnikach jena również były odlewane



C. D. N

Kamil

[........a na dowód np korbowody w silnikach jena również były odlewane.....].....niestety nie, korbowody we wszystkich silnikach JENY były odkuwane na gorąco

  • 4 miesiące temu...
Opublikowano

witajcie po długiej przerwie

na warsztacie się trochę dzieje w temacie silnika jednak przez "zimę" ogarniałem inne tematy i nie było czasu na silnik

więc tak powoli zacząłem frezować kartery oraz wytaczać ich środki efekty  są na fotkach

IMG-20200411-WA0005.thumb.jpeg.307d524f699863c4491380be008cd75c.jpegIMG-20200411-WA0001.thumb.jpeg.f1cdb1811fa9535ec47a9e30b5f10ef6.jpegIMG-20200411-WA0003.thumb.jpeg.ec6462f1d906729089f73dff002c8795.jpeg



mimo wszystko zaskoczył mnie stopień krzywości odlewów piaskowych. połapać punkty bazowe na niektórych z nich było niemal że nie wykonalne jednak coś z tego wszystkiego się urodziło ponad to powstał przyrząd do frezowania karteru do wymiarów z dokumentacji. również w tym przyrządzie będę frezował wybranie pod korbowód oraz toczył podebranie w które ma wchodzić cylinder. odlew który jako pierwszy przefrezowałem jest jedynym wyglądającym jak sitko reszta jest zdrowa.

 IMG_20200414_224148.thumb.jpg.80e6602b982f1d16e977a96ef3c2d211.jpgIMG_20200414_224121.thumb.jpg.d3bda9f78e311f0fea33254f66d3f74d.jpgIMG_20200414_224140.thumb.jpg.766c23d61f7587a950a475b4c168ee07.jpgIMG_20200414_224133.thumb.jpg.e5e69158c9873f80d5ac9fffd054fabf.jpgIMG_20200414_224126.thumb.jpg.6d27e137ca70715329b32b5d16938bee.jpg

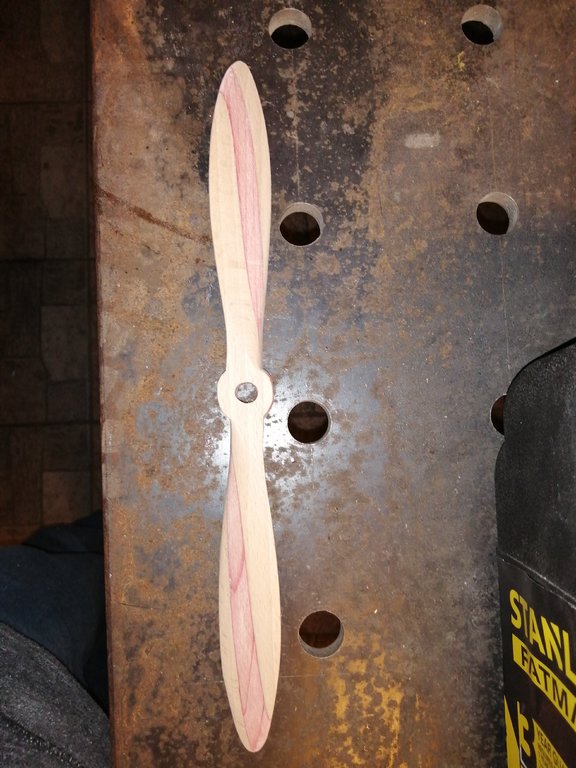

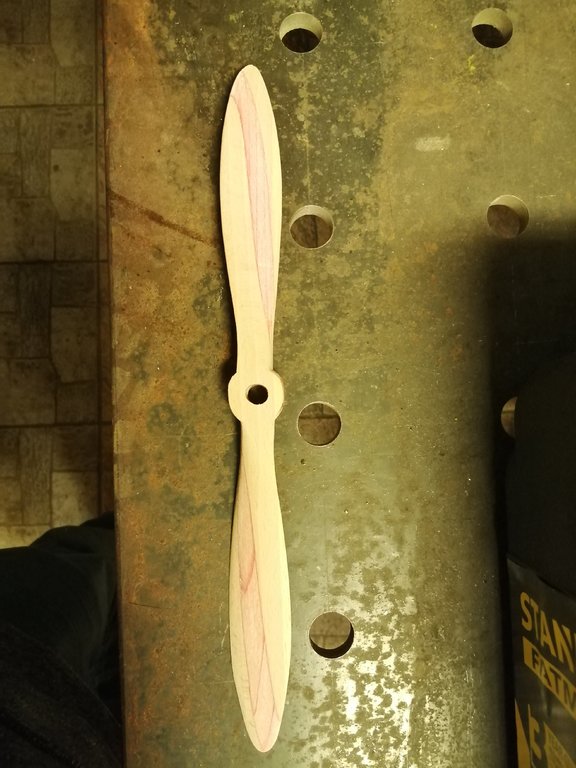

prócz samego silnika chciał bym go sprzedawać z osprzętem czyli do zestawu dołączać będę śmigło. próbowałem takie śmigło wykonać jednak piłowanie ręczne mija sie z celem za dużo pracy trzeba w to włożyć jednak da radę to wykonać. przy śmigle kluczem jest dla mnie to aby jedna z warstw była kolorowa czy to barwiona co mam już opanowane czy to z drewna egzotycznego nie ma to większego znaczenia na chwilę obecną. w późniejszym czasie wpłynie to pewnie na koszty takiego śmigła IMG_20200409_191800.thumb.jpg.fd2b00fa2f03a8e392c689801afe4a2f.jpgIMG_20200409_191754.thumb.jpg.1070a71b7b32aefe7f73deb7898ba985.jpg



miłego czytania ;) Kamil

  • Lubię to 3
  • 4 tygodnie później...
Opublikowano

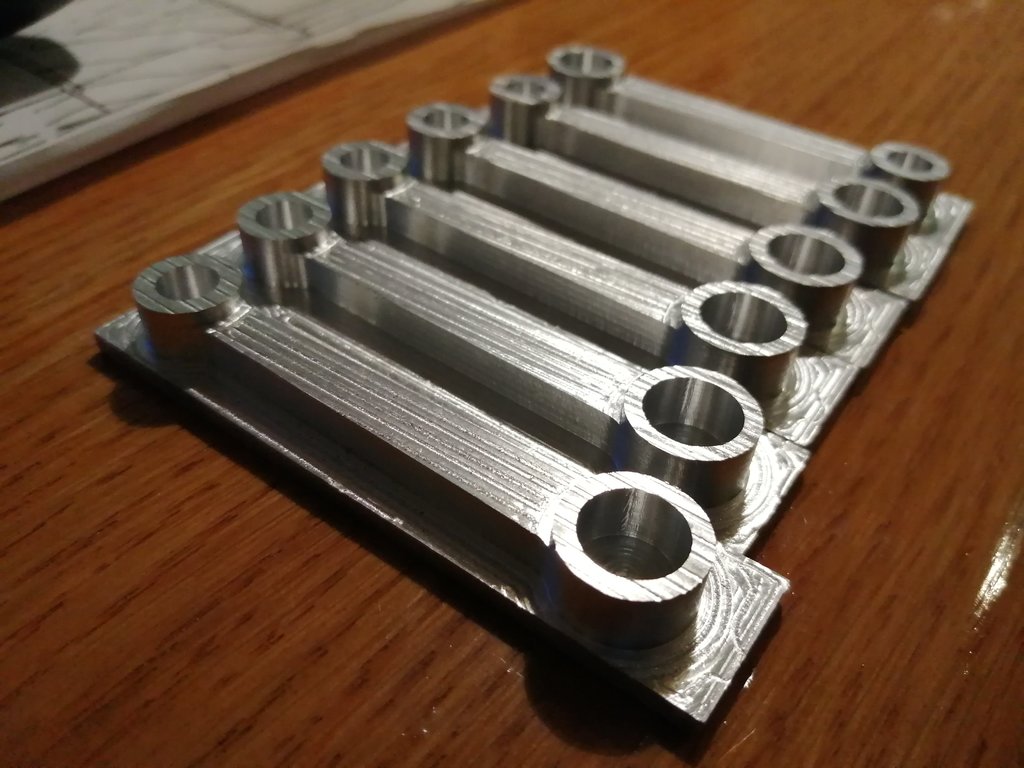

czas nieubłaganie gna do przodu a ja chciał bym już uruchomić pierwsze sztuki silnika mam na myśli tutaj 3 różne pojemności jednak na razie pełne moce produkcyjne idą w  kierunku silnika 15ccm i tak o to dziś dzień przyniósł parę kolejnych elementów a dokładnie korbowody. w planie mam wykonać po 15 szt każdego z silników jednak obsługa cnc idzie mi jak po grudzie bo maszyna przyjechała wczoraj a dziś już na niej robię korbowody więc to i tak duży sukces ;)

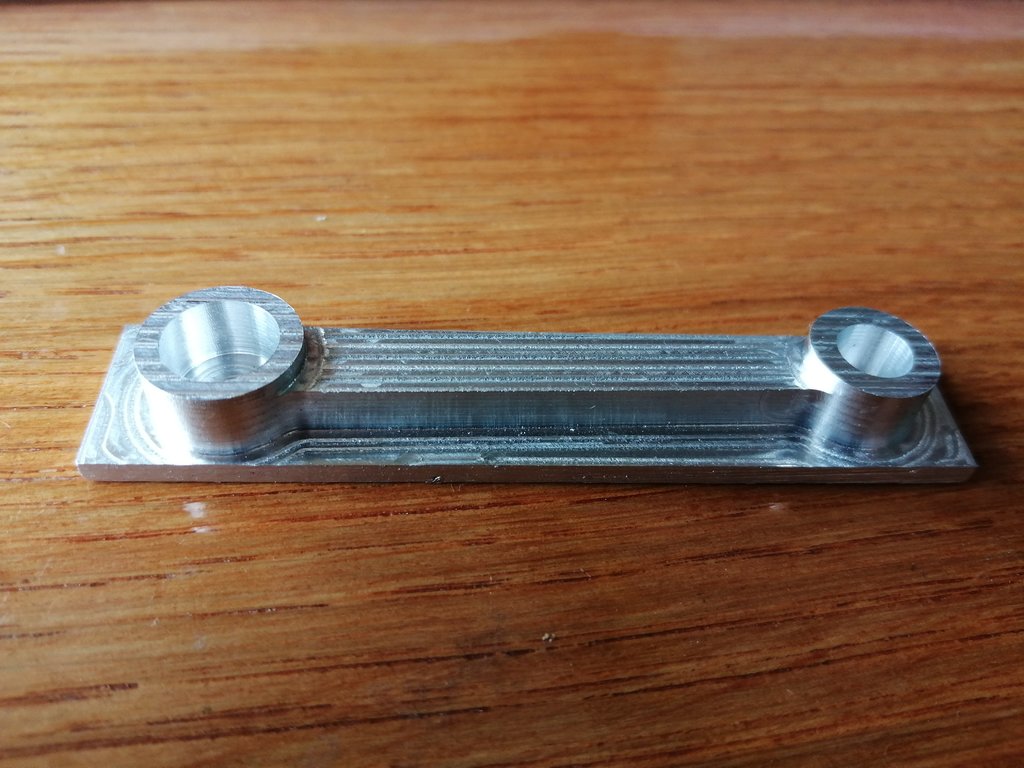

na razie są to wstępnie obrobione połówki korbowodów otwory mieszczą sie w tolerancji H7 a wymiary ogólne +- 0,01mm ciąg dalszy wykonam w specjalnie przygotowanym uchwycie tak aby można było obrobić druga stronę  korbowodu i temat gotów :)

działam dalej i nie poddaję się materii bo SZCZAWIK też zdobył i nadal zdobywa wiedzę a sinik czy to się komu podoba czy nie i tak powstanie ;)

P.S.

nie wiem czy mój silnik nie powstanie szybciej niż kolegów Pawła i Mariusza ?





  • Lubię to 1
Opublikowano
13 minut temu, yarun napisał:

P.S.

nie wiem czy mój silnik nie powstanie szybciej niż kolegów Pawła i Mariusza ?



Moze cos poobstawiamy u "becikow" ?
