Witam,

Jakby ktoś nabrał ochoty na składanie takiego samolotu to proszę o kontakt z Marcinem. Jest tu pod nazwą Graffi_25. Lub w Internecie builder.rc

Model jest pod silnik od 60 do 80 ccm. Ten w tej relacji będzie śmigał pod GP 61.



CD...

Sklejamy na żywicę cały tzw "domek". Wstępnie części podwójne razem.






Zwrócić należy uwagę na boki domku. Niepoprawne sklejenie znacznie utrudni dalsze składanie. Bo te elementy podwójne wydają się takie same ale są jednak różne. To ważne.



Następnie sklejamy boki oraz górę kadłuba przy pomocy specjalnych nakładek. Tak jak poniżej na zdjęciach.

Przyklejamy też wzmocnienia rury i stabilizatorów skrzydła i statecznika.

Te otwory we wzmocnieniach nie są okrągłe, więc aby ułatwić montaż zaprojektowałem takie małe otworki które służą to popranego ułożenia elementów. Widać to na poniższym zdjęciu. Oczywiście po sklejeniu usuwamy te druty/węgle/rurki/czy co tam wykorzystacie.



Na zdjęciu elementy nie są przyklejone. To tylko pozowanie do zdjęcia i dlatego wychodzi na to, że są dwa prawe boki :)


















To wszystko proponuję sklejać żywicą.



Na drugi dzień sklejone elementy domku już przedstawiają się jak poniżej.




Można zacząć składanie.

I TU UWAGA. To jest prototyp i ja to złożyłem. Z małymi problemami ale złożyłem. Marcin jednak stwierdził, że to trudne i lekko zmodyfikował kilka elementów.

Ale dzięki temu będzie dużo łatwiej to złożyć.



Przed składaniem przelecieć należy wszystkie wpusty, otwory pilnikiem lub najlepiej papierem ściernym tak aby elementy wchodziły w siebie bez zbędnych oporów.


















Proponuję aby po złożeniu domku złożyć na sucho boki, dół, górę kadłuba wraz z wręgami. To uniemożliwi ewentualne zwichrowanie konstrukcji domku.

Tak jak tutaj.







Dla tych co nie obserwowali moich poprzednich relacji info. Elementy, które nie chcę aby się przykleiły odseparowuję przeważnie papierem do pieczenia. Tego cholerstwa nie ima się żaden klej.



Na dzisiaj tyle.



CDN...



  • Lubię to 4
Odnośnik do komentarza
Udostępnij na innych stronach

CD...

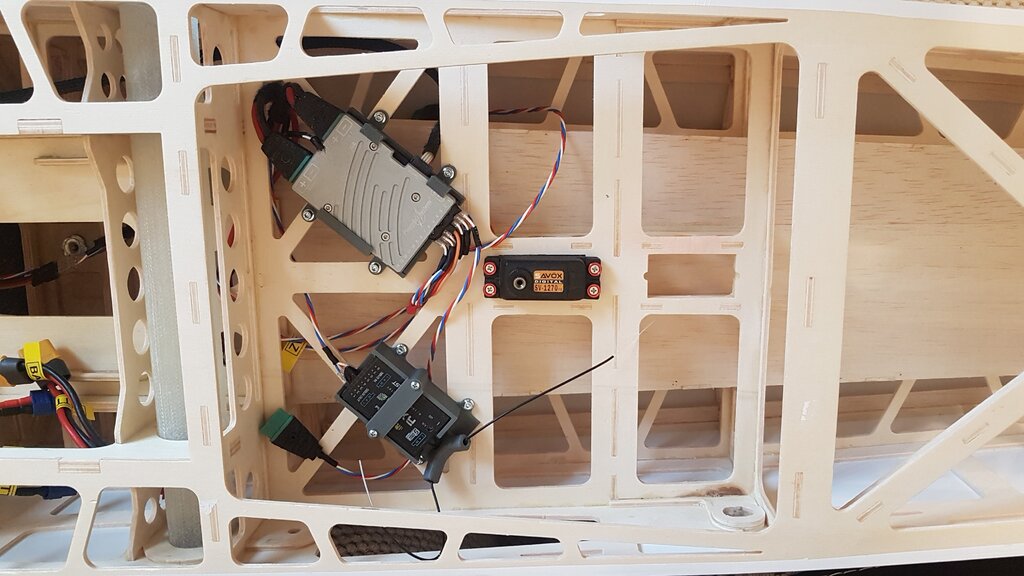

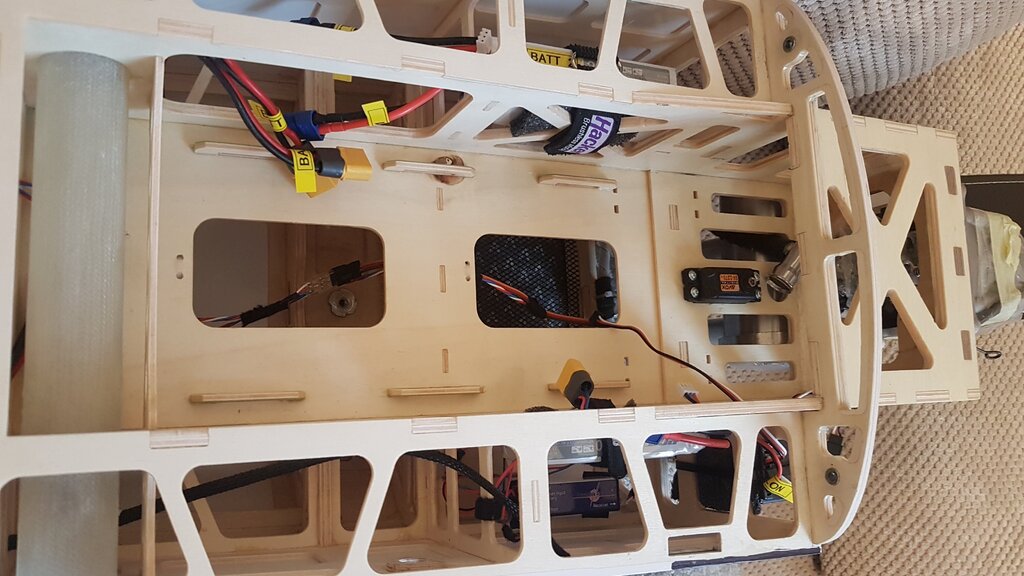

Domek zrobiony. Teraz można sklejać resztę kadłuba.

Przerzucam się na klej Soudal 66A. Proponuję używać tego kleju w gumowych rękawiczkach bo cholernie brudzi palce.

Tylko pumeks pomaga. Ale na pierwszy czy drugi dzień. Na trzeci już brakuje skóry :)



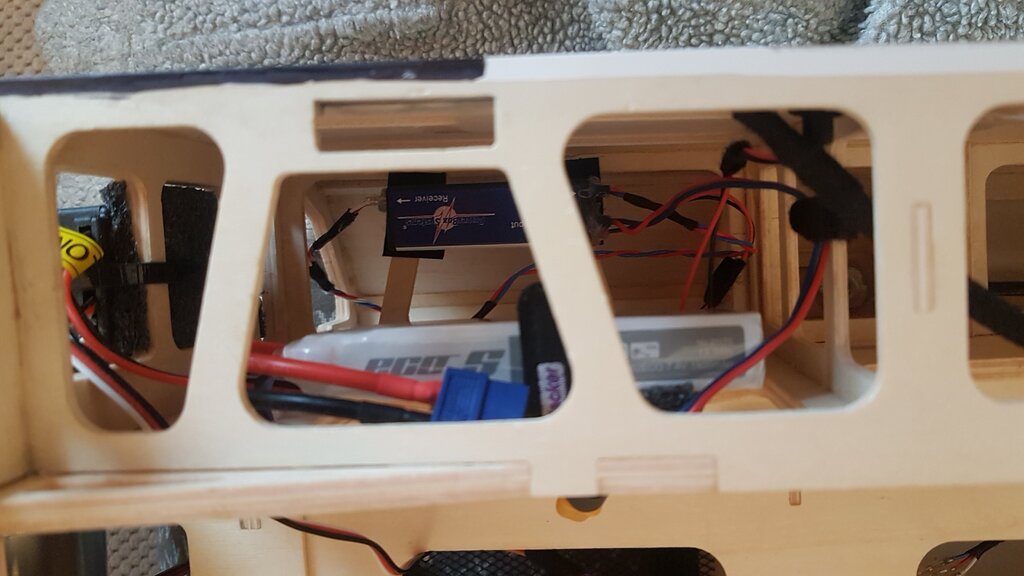

Sklejam skrzynkę na serwa.






I krzyżyk wzmacniający.




Końcówki krzyżaka jak widać trzeba podpiłować.



Teraz kilka prób na sucho i tak aby się nauczyć co w jakiej kolejności kleić i czegoś nie pominąć. Potem można sklejać.




W tylnej części są otwory o średnicy 10 mm. Będą służyć potem do pozycjonowania statecznika pionowego. A teraz posłużą do sprawdzenia czy nie jest zwichrowany kadłub. Do tego służy metrowa aluminiowa rurka i laser.




Następnego dnia przyklejamy tunel z balsy.













Przygotowujemy teraz elementy jak poniżej. Listewki balsowe 5x5x1500 oraz listwy sosnowe 3x5x1450. No i do tego listwy węglowe 1x5x1000.

Wszytko podwójnie.

Listwy węglowe przyklejamy do sosnowych. Listwa węglowa zaczyna się od wręgi za podwoziem. Na tej listwie ma być połączenie listwy sosnowej. No chyba, że ktoś ma listwę ponad 1000 mm to nie musi tego robić.

W pierwszych wręgach jest wycięcie na te listwy 4x5 mm. A pod koniec są wycięcia 5x3 tak aby ta długa listwa pasowała bez problemów.

Ja to sklejam żywicą.






No i sklejamy tak jak poniżej. Trochę za dużo pewnie tych zdjęć ale może się przyda.



















Przy okazji można już wkleić rozpórki jak poniżej. Ja stosuję listwy 10x10 ale tu można zastosować cokolwiek ze starych zapasów, odrzutów. Ale nie mniej niż 8x8.














W międzyczasie przygotowuję pokrycie garbu z balsy 2 mm. Po wyschnięciu kleju spryskuję wodą i wkładam do formy styropianowej jak poniżej. Następnego dnia balsę pokrywam klejem i znowu wkładam do formy styropianowej solidnie przyciskając jak na zdjęciu. To proste czynności więc szkoda miejsca na zdjęcia.






Można teraz zeszlifować sklejkę mocowania podwozia i dopasować i przykleić listwy z sosny 3x5 w przedniej części przed mocowaniem podwozia.2019.thumb.jpg.9c84566fe909c3644243d20b349f5d17.jpg



Zanim przykleimy garbik musimy wkleić kieszenie na rury.









Na dzisiaj wystarczy.



CDN...

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

CD...

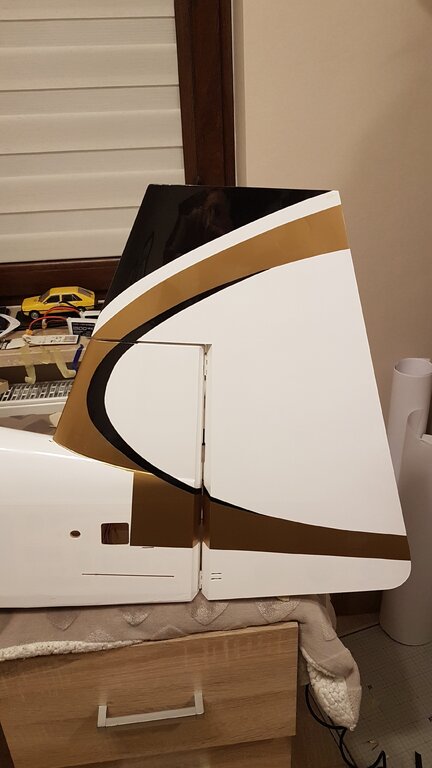

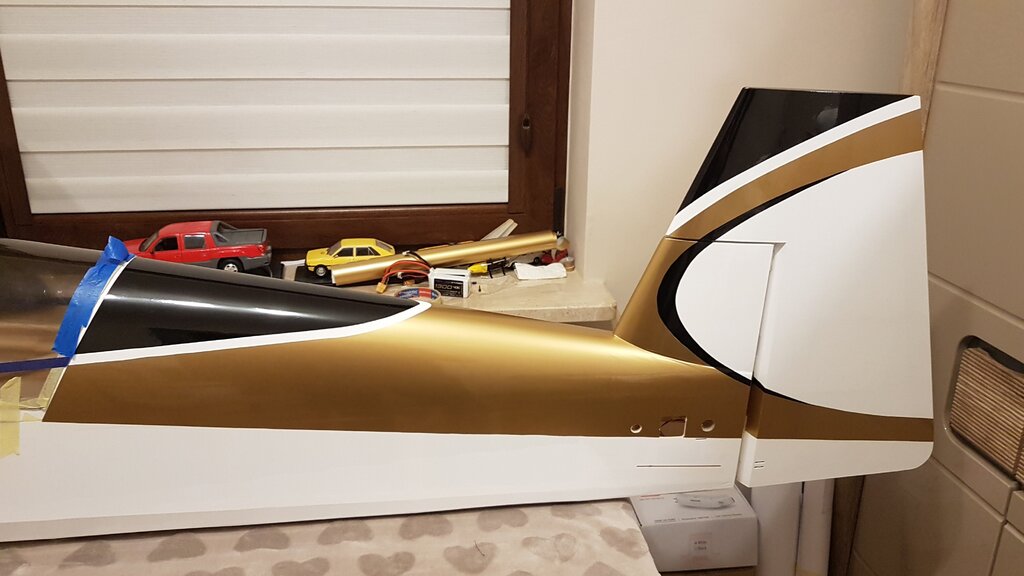

Czas na wklejenie statecznika. Nie jest to jakaś wielka trudność.

Przyklejam na Soudal wkładając rurę 10 mm jako prowadnica, która przechodzi przez kadłub i całość statecznika. To pozwoli na dokładne pozycjonowanie statecznika.

W przedniej części statecznika od spodu jest mały otworek. Można tu wkleić kawałek wykałaczki lub pręcika węglowego.

Taki sam otworek jest w kadłubie, więc montaż statecznika staje się łatwy i nic nie trzeba sprawdzać :)

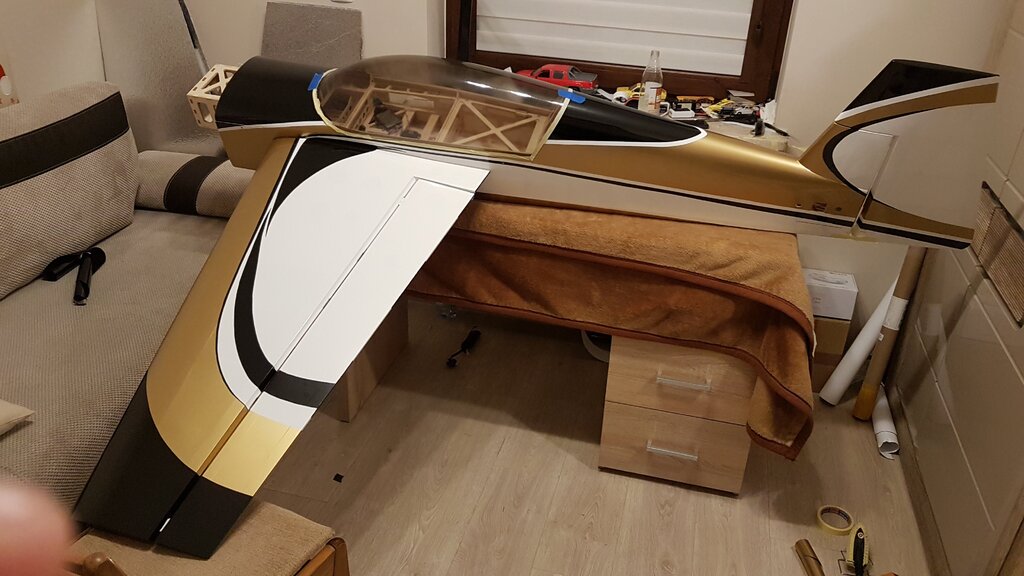

Tak jak poniżej. Tutaj już widać nawet skrzydła i wysokość w czasie sklejania. Ale o tym później.









Po zaschnięciu statecznika można wklejać garbik.

Robię to tak jak w poprzednich relacjach. A więc garbik doszlifowuję na odpowiednią wysokość i robię wcięcie na statecznik. Przy robieniu wcięcia na statecznik dobrze jest miejsce gdzie wchodzi natarcie statecznika zabezpieczyć taśmą. Dzięki temu uniknąć można pęknięciu pokrycia garbika.

Następnie przypinam ściskami "prowadnice" z kątowników aluminiowych i wsuwam garbik wcześniej pokrywając miejsca klejenia solidnie Soudalem.

Kątowniki odseparowuję taśmami z papieru do pieczenia. Wiadomo po co.



Mniej więcej tak:




















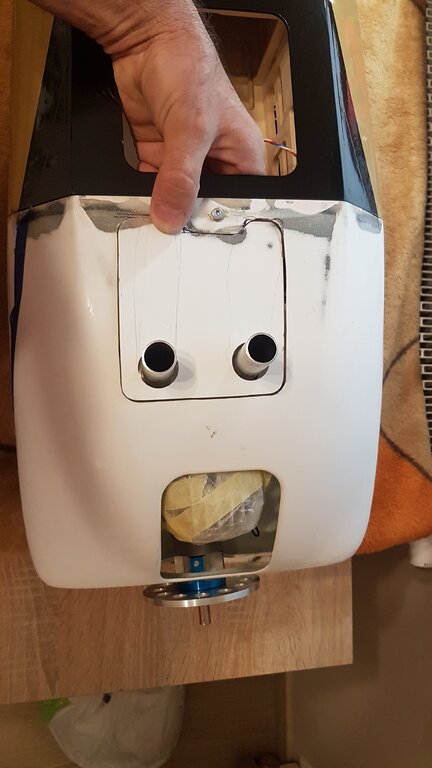

Podczas tych prac Konrad projektował w jakichś dziwnych programach 3d maskę. Jeszcze nie opanowałem rysowania w 3d i jest to dla mnie magia. I raczej już nie będę próbować się nauczyć. Wygląda to tak jak poniżej.







Ja przeskoczę w czasie i będę kontynuować relację ze składania kadłuba już po otrzymaniu gotowej maski.



Ale to jutro bo muszę poszukać zdjęć. Dużo tego niestety.



CDN...









  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

CD...

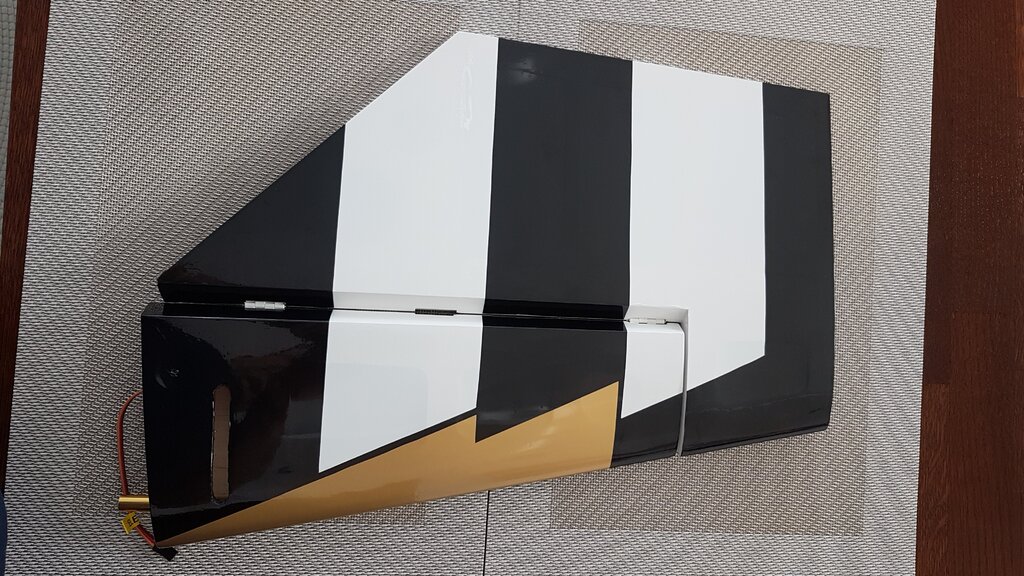

Jeszcze powrócę do kierunku aby pokazać jak wykończyć listwami trójkątnymi.

Z poniższych części wybieramy te po lewej. Środkowe będą do skrzydeł a te po prawej z otworkami do wysokości.






Wklejamy je tam gdzie pasują otworki. Jak poniżej.















Łatwo się domyśleć po co to jest. Można wkleić teraz balsowe listwy i trzeba je doszlifować do tych trójkątów.

Ale, proponuję tutaj oraz później w sterach wysokości i lotkach zrobić taki myk.

Pomiędzy otworami na zawiasy wklejam balsę 1 mm na sztorc używając cyjanoakrylu. A potem po jednej i drugiej stronie wklejam listwy soudalem.

Nie mam zdjęcia jak to robiłem w kierunku ale poniżej zdjęcie wysokości.











No i zostało podcięcie i zeszlifowanie. To poniżej to również wysokość.

Może jeszcze dzisiaj wstawię relację z budowy wysokości.








CDN...





  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

CD...

No dobra, nie mam za bardzo czasu ale trzeba działać.



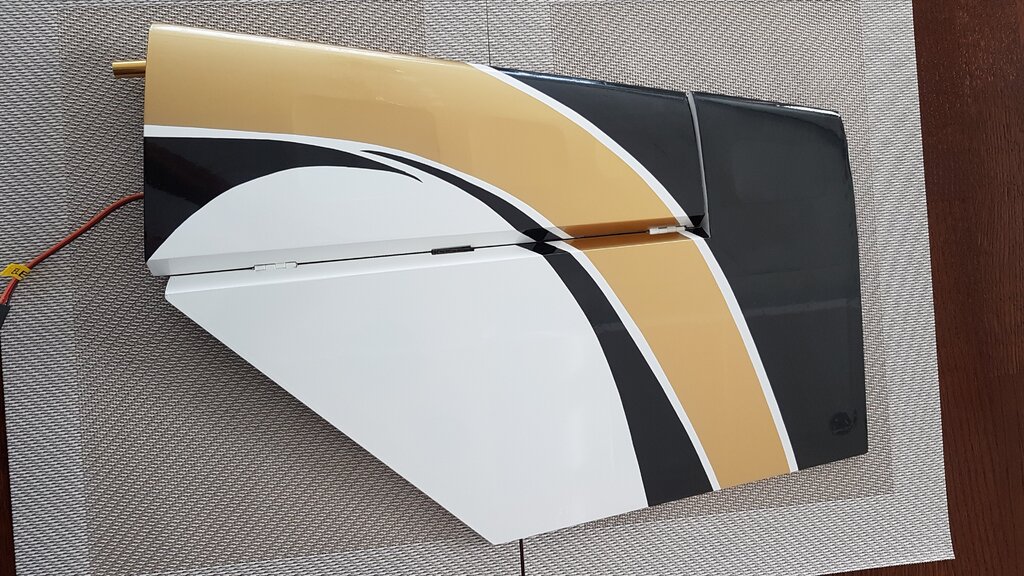

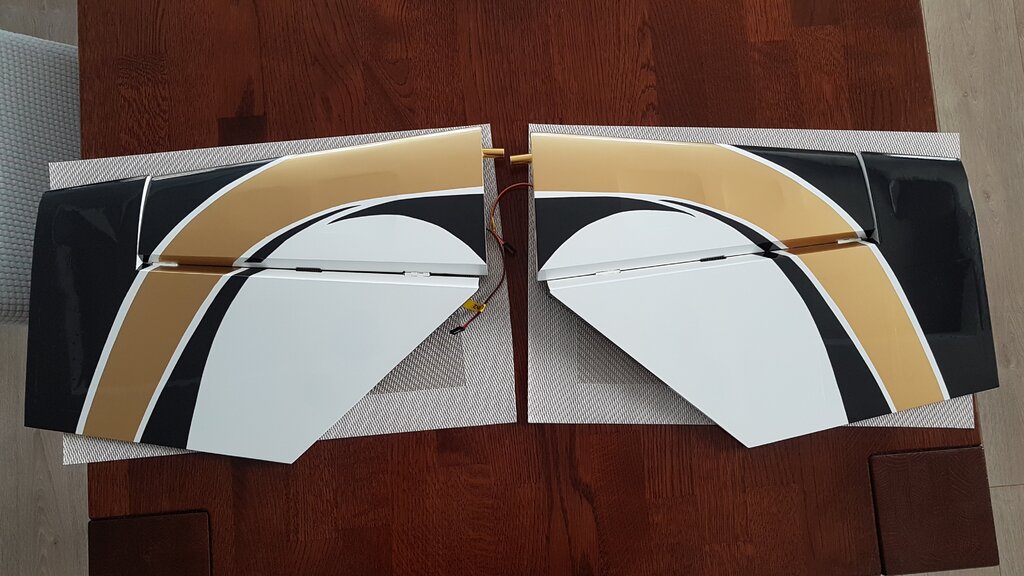

Wysokość.

Przygotowujemy takie części.






Tutaj się właśnie wyjaśni po co te dziwne elementy. Te skrzyneczki nie sklejamy. Wystarczy je złożyć na wcisk bo po złożeniu lewego steru zmieniamy ułożenie na drugą stronę i robimy prawy. Albo na odwrót :)

Zrobiłem to po to aby dokładnie ustalić kąt żebra przykadłubowego. Bo z doświadczenie wiem, że są z tym kłopoty aby idealnie złożyć.









Ustawiam je za pomocą kątownika.






Przed sklejaniem jeszcze trzeba przygotować z balsy otworki pod dźwignie. Z tego co pamiętam oznaczyłem je otworkami tak aby zachować kolejność. Coś takiego jak poniżej.









Do składania niezbędne będą rurki. Proste rurki. Dwie o średnicy 5 mm i jedna o średnicy 10 mm.

No i można już składać. Oczywiście  na sucho i jak już wszystko będzie pasować to wtedy na klej.




















Przed kesonowaniem nie zapomnieć o wklejeniu kieszeni na rurę. Ja wklejam na żywicę. Uważać trzeba bo żywica przy zasychaniu się obkurcza i może być kłopot z wkładaniem rury.

Więc proponuję włożyć rurę przy zasychaniu kleju. Końcówkę rury po zaschnięciu zeszlifować i nakleić ten elemencik powyżej co leży i czeka sobie. On zabezpiecza rurę przed przesuwaniem.



Rura po wklejeniu i zaślepka jak poniżej.











W międzyczasie wyszukać trzeba pokrycie balsowe. Tam są takie wcięcia, które uniemożliwiają pomyłkę. Skleić na cyjaka i po problemie. Trzeba pamiętać, że góra różni się od dołu poszycia. Bo przewidziałem otwory w poszyciu na dźwignie i na dźwignię serwa.

Po zaschnięciu kleju na wysokości gniazdo na dźwignie obudować ścinkami jakichkolwiek odpadów balsianych. Nie zrobiłem tu zdjęcia ale powyżej przy zdjęciach kierunku i potem na zdjęciach skrzydła będzie to widać.

Obklejamy kesonem na Soudala.

Po zaschnięciu jeszcze przykleić trzeba kawałek balsy 2 mm na spływ i kawałek balsy 5 mm lub 6 mm na natarcie.

Szlifowanie i efekt taki.



9012.thumb.jpg.3b82da7cb245b5f0ce8c3ed325f96485.jpg9013.thumb.jpg.bbe49c054682f6106747220898931102.jpg





Otwór na dźwignię serwa od środka podkleić paskiem ze ścinków balsy 2 mm. Potrzebne bo to się robi delikatnie i można połamać poszycie. Widać to poniżej.



Teraz można odciąć ster od statecznika. Tam są specjalne nacięcia, które to ułatwią.






I znowu trochę szlifowania.









Teraz wspomniane powyżej trójkąciki.














No i teraz te nieszczęsne listwy trójkątne.

Działamy tak jak powyżej w kierunku. Czyli paski z balsy 1 mm i doklejamy listwy z balsy.









Przed obróbką tych listew podkleić stery taśmą coby ich nie uszkodzić.






Można teraz sprawdzić jak to pasuje.






Jeszcze tylko obróbka zakończeń.






Dokleić kawałek balsy 3 mm, doszlifować i właściwie wysokość gotowa.






Te listwy trójkątne to pewnie każdy zrobi po swojemu. Toż mamy doczynienia z fachowcami. Ale mi było tak najłatwiej.

Konrad ma fajne maszyny i wycina sobie te listwy na maszynach i ma spokój. Ja niestety zmuszony byłem zrobić to ręcznie.



Ufff.

Na dzisiaj tyle.



CDN...







  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

CD...

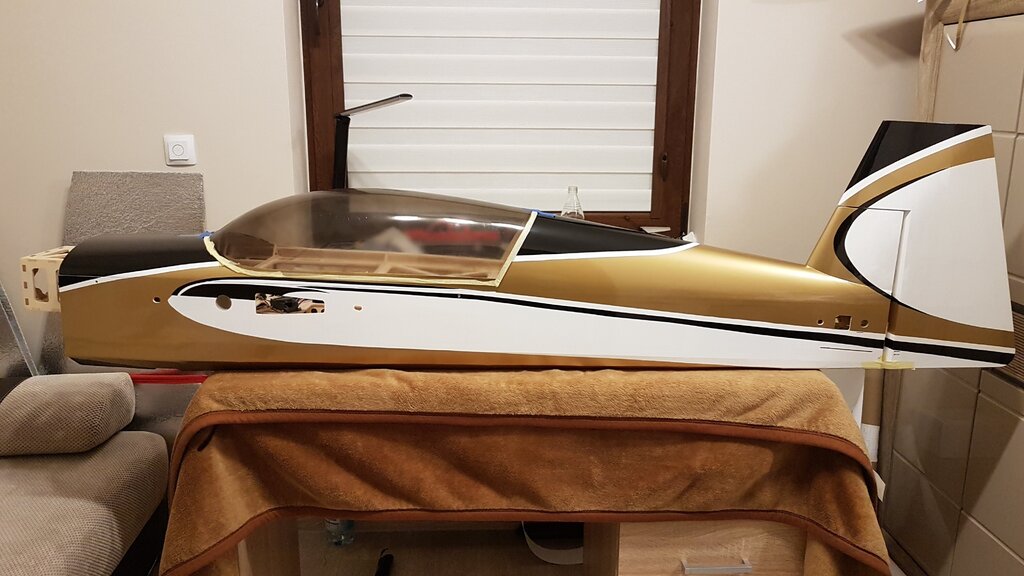

Czas na kabinę.

Bardzo prosta sprawa.

Zabezpieczamy przed przyklejeniem kadłub i składamy. Potrzebne listwy balsowe 5x5 mm oraz sosnowe 2x10 mm.

Tak:













Po zaschnięciu a przed pokryciem balsą wkleić należy jeszcze uchwyty do mocowania kabinki.






No i teraz pokrycie balsą 2 mm.

Całą konstrukcję unoszę podkładając listwy 3, 4 lub 5 mm. Nie ma znaczenia. Dokładnie przycisnąć konstrukcję do kadłuba ściskami.

I teraz dla tych co nie robili takich rzeczy uwaga. Proponuję w pierwszej kolejności dociąć paski balsy  (trzy lub pięć) namoczyć wodą i poprzypinać do konstrukcji. Paski dobrze by było aby łączyły się na listwach.

NA RAZIE NICZEGO NIE KLEIMY.

Jeżeli teraz byśmy przykleili to będzie kłopot bo balsa przy wysychaniu kurczy się. I robią się kłopoty.

Po wyschnięciu można już przykleić całe poszycie. Od dołu nie musi być spasowane bo przecież wcześniej podnieśliśmy kabinkę na listwach.






Następnego dnia zdejmujmy i przyklejamy paski balsy tak jak poniżej. Na żywicę koniecznie.






Potem jeszcze pozostaje dokleić paski balsy ze ścinków na ostatniej wrędze. I oszlifować wszystko.













Konstrukcja kabinki gotowa. Aha, jeszcze w uchwyty mocujące kabinkę wkleić nakrętki kłowe 4 mm.



No i gotowe.

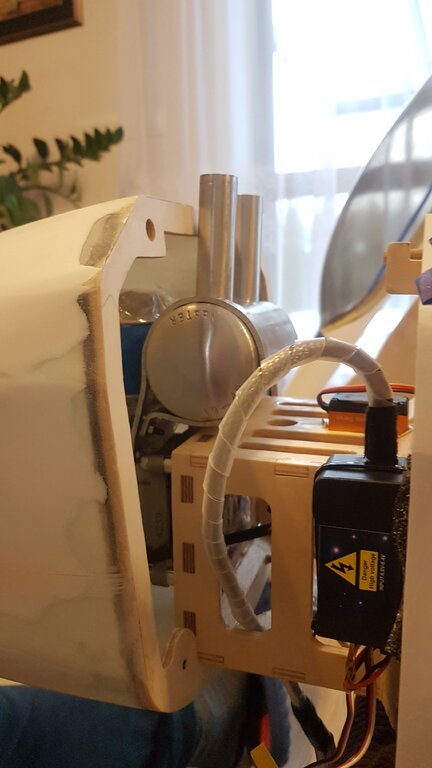

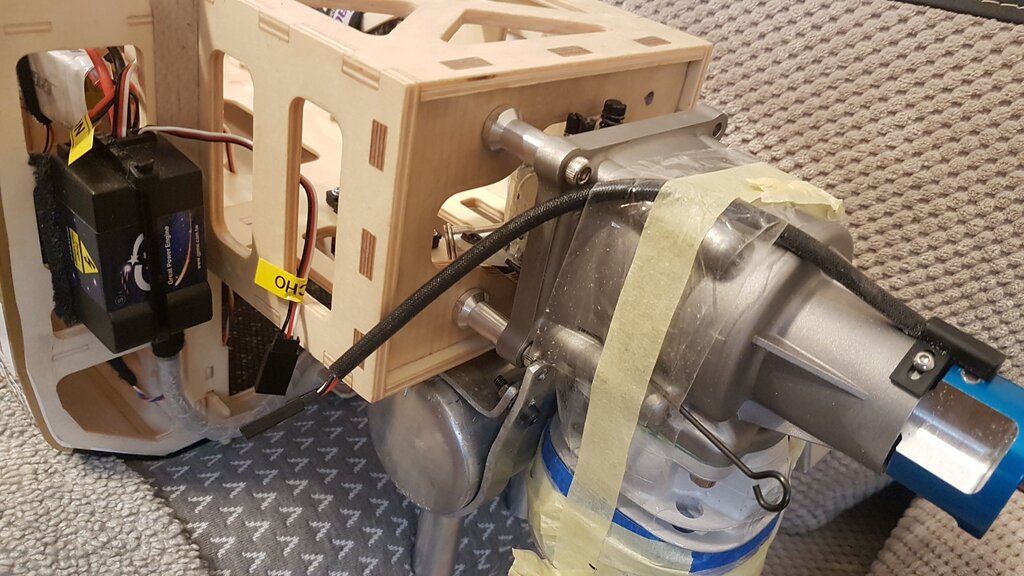

Wrócę jeszcze do kadłuba. Bo zapomniałem na początku chyba wspomnieć o wrędze do której mocujemy silnik.



W tej wrędze są przygotowane otworki pod różne silniki. W zależności od tego jaki silnik planujecie wstawić należy rozwiercić te otwory.

Czerwono to są otwory pod silniki DLE 61.

Niebiesko to do silników GP61, GP76, DA60.

Tak jak tu:



1995416378_Wrga1.thumb.jpg.c507240c20ff9b6708f547b9679945f1.jpg.a656516218a6c57ac7e9903ac12011e8.jpg







Jutro postaram  się wstawić relacje z budowy skrzydeł. I uwagę do kadłuba jeszcze jedną ważną.



CDN...



  • Lubię to 4
Odnośnik do komentarza
Udostępnij na innych stronach

Witajcie,

Darek - darkall, który właśnie składa ten zestaw dzwoni od czasu do czasu i zgłasza uwagi do relacji. Nikt nie zgłaszał do tej pory więc sądziłem, że relacja jest w miarę jasna

Nie wiem czemu inni nie dzwonią, nie piszą.



Pozwoliłem sobie poprawić parę wpisów poprzednich. Wszystkie poprawki są oznaczone zieloną czcionką.



CD...

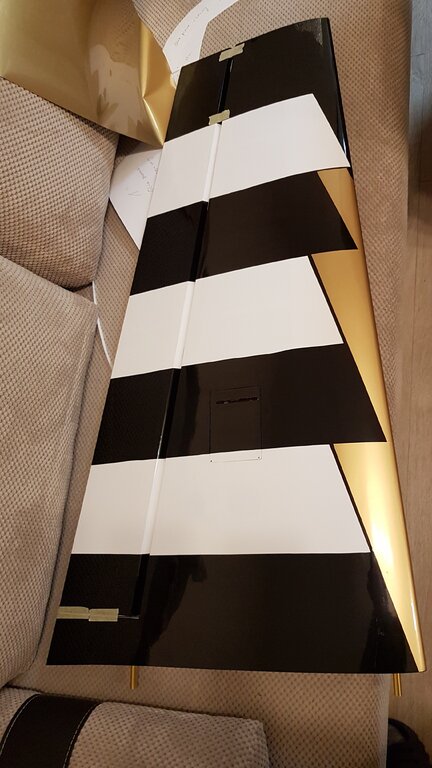

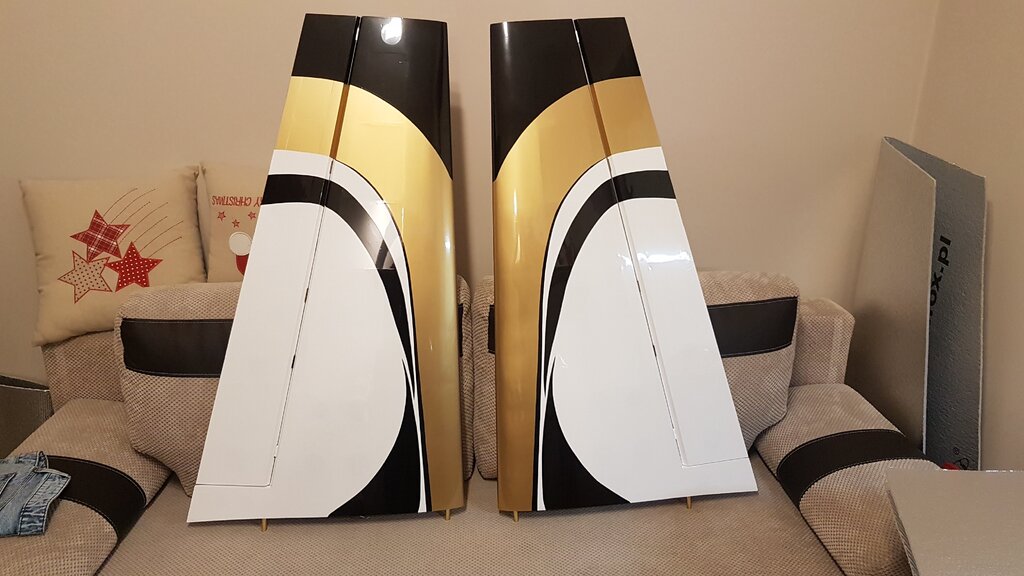

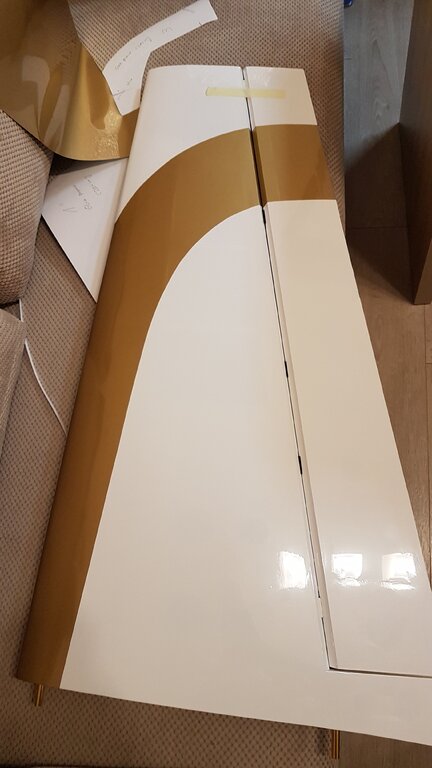

Skrzydła. Chyba najtrudniejszy etap budowy.

Uwaga, w tym projekcie serwo lotek jest schowane w skrzydle. Trochę inaczej jak w większości konstrukcji, które obserwuje się na lotniskach.

Skrzydło składamy razem z lotkami które potem będą odcinane.



Zaczynamy od poszukania wszystkich elementów skrzydła.











Pozwalam sobie wyedytować ten wpis. Darek Sobaszek, który składa z tej relacji krok po kroku zauważył że brakuje na powyższym zdjęciu kilku ważnych elementów. A mianowicie te poniżej.

To elementy z sklejki 3 mm twardej. Ta deseczka najniżej powinna być podwójnie sklejona. Z sklejki miękkiej 3 mm i sklejki twardej 3 mm.




Przygotowujemy listwy sosnowe.

Muszą być trochę dłuższe niż sztandarowe ze sklepów 1000 mmm. Więc trzeba przygotować przedłużki.

Potrzebujemy sosnowe na jedno skrzydło:

2 listwy 3x10x1000

2 listwy 3x5

2 listwy 3x10x400

No i ścinki kilkucentymetrowe do przedłużenia.












Wszystkie elementy dokładnie czyścimy papierem ściernym. Listwy również.




I TERAZ WAŻNA UWAGA!!!



Wszystkie żeberka w miejscach gdzie listwy  i tylna rura montażowa  wchodzą pod kątem innym niż 90 stopni należy zrobić podcięcia. To naprawdę ważne.

Podczas podcinania tych elementów pamiętać szczególnie o tych podwójnych. Czyli przykadłubowych i tych które będą trzymać serwa.

Dokładnie to przemyśleć. Żeberko które wzmacnia żebro główne z wycięciem na serwo idą na zewnątrz skrzydła !!!














Przednią listwę z balsy też przedłużamy tak:






Przygotować już teraz warto wpusty na dźwignie.














No i można składać. Ale w pierwszej kolejności na sucho. Bez kleju.

Potem rozebrać i jeszcze raz złożyć na sucho. Tak aby nabrać wprawy coby potem podczas klejenia klej nie zasechł :)



Zwrócić należy uwagę, że żeberka przykadłubowe te podwójne różnią się. Do ich pozycjonowania służą te otworki 3 mm na nich.






Przygotowujemy rury montażowe i żebra. Żebra oznaczam z jednej strony, np. zewnętrznej flamastrem tak aby przy składaniu nie zastanawiać się w którą stronę je obrócić.

Bo podczas podcinek o których pisałem powyżej już potem nie można ich dowolnie obracać góra-dół.






No i składamy.






































I TERAZ ZNOWU BARDZO WAŻNA UWAGA. ALE NAPRAWDĘ TO WAŻNE !!!



Jeżeli posłuchaliście wcześniej i zrobiliście podcięcia w żeberkach to nie będzie problemu.

Dokładnie ustawić kąt prosty pomiędzy dźwigarami a żebrami. Jak to będzie ok to żebro przykadłubowe będzie idealnie przylegać do kadłuba.



















No i właściwie skrzydło sklejone.

Ale dla pewności wstawiam jeszcze zdjęcia z motażu drugiego skrzydła. Może się przyda.























Zwróćcie uwagę, że tutaj poniżej wkładam kawałek balsy 2 mm bez kleju jako separacja skrzydła od lotek. Potem to wyrzucimy i zostanie piękna szczelina pomiędzy lotką i skrzydłem.























Jak jeszcze macie siłę to można wkleić wzmocnienia pod zawiasy. Ale uwaga aby nie zrobić tak jak jeden z kolegów. I wkleił zamiast od środka to w miejscu gdzie będą listwy trójkątne :)



I to na dzisiaj tyle.





Skrzydło powinno też mieć wzmocnienia  ze sklejki 3 mm wyżej pokazane tak jak to zrobił Darek.




















CDN...





  • Lubię to 3
  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dzisiaj nie dam rady wstawić dalszej relacji.

Ale dzięki Wiesiowi znalazłem szczegół z którym mógłby być kłopot. Jemu sprawił :)

Wyedytowałem część poświęconą kierunkowi. Jest tam opis  (na zielono) i zdjęcie. Ta przeróbka ułatwi wam składanie.



Jutro postaram się wstawić następny etap.



Hej
