Witam

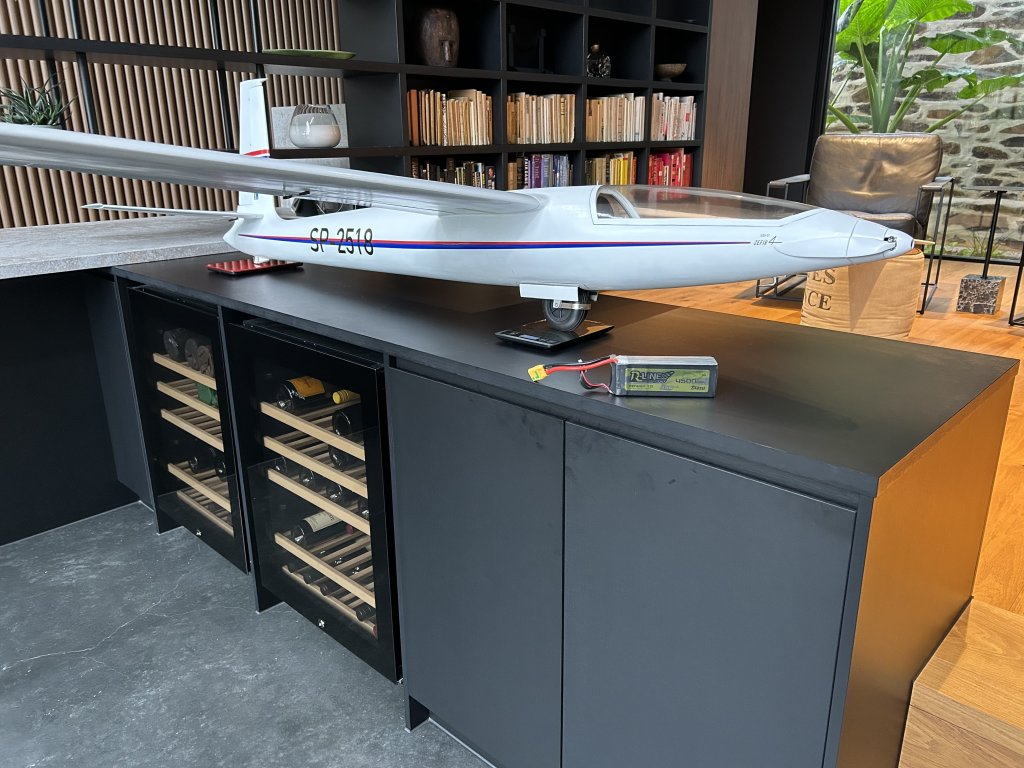

Nowy temat : makieta Zefira 4.

Dlugo na to czekałem. Zawsze myślałem o tym szybowcu. Pierwotny plan to był 5 m rozpiętości jako makieta która może latać w GPS konkurencji.

Najważniejsze sa skrzydła do szybkiego latania i najlepszego LD. Mialem szczęście ze Prof Kubrynski był tutaj w Australji i spotkał się ze mną.Do wyjaśnienia Diana 2 szybowiec ( full size ) ma skrzydła właśnie zaprojektowane przez Profesora. Pare lat upłynęło i Prof. zakończył projekt.Rozpietosc wyszła 4.6 m bo to jest najbardziej optymalne do GPS racing. Najciekawsze jest to ze skrzydło ma 6 różnych profili - nie maja nazwy bo są tylko używane przez Profesora. Kiedy otrzymałem wykres skrzydła to Pan Andrzej z Brisbane dokończył wszystko to dalszego rysowania.

Moj kolega z Brisbane Jilles Smits zgodzil się do zrobienia wszystkich planów.

Pierwsza wycinanka jest już robiona w UK i mój plan jest to rozpocząć budowę pod koniec roku.Model ma opcje do holu i użycia sinika elektrycznego.

Załączam pierwszy rysunek.

Chce bardzo podziękować następującym osobom za pomoc : Prof Kubrynski, A. Kłos i Jilles Smits.ZEF4-001.PDFZEF4-001.PDFZEF4-001.PDF

  • Lubię to 12
Patryk Sokol

Patryk Sokol

Opublikowano
Opublikowano
1 godzinę temu, Ziggy napisał:

Najważniejsze sa skrzydła do szybkiego latania i najlepszego LD. Mialem szczęście ze Prof Kubrynski był tutaj w Australji i spotkał się ze mną.Do wyjaśnienia Diana 2 szybowiec ( full size ) ma skrzydła właśnie zaprojektowane przez Profesora. Pare lat upłynęło i Prof. zakończył projekt.Rozpietosc wyszła 4.6 m bo to jest najbardziej optymalne do GPS racing. Najciekawsze jest to ze skrzydło ma 6 różnych profili - nie maja nazwy bo są tylko używane przez Profesora.

Wow, ślinię się oczekując na efekty :)



Ale ciekawostka - mi też się projekt Zefira 4 szykuje, choć trochę większy i bardziej termiczny niż GPS Triangle.

  • Lubię to 1
wiktoreksz

wiktoreksz

Opublikowano
Opublikowano
6 godzin temu, Patryk Sokol napisał:

Ale ciekawostka - mi też się projekt Zefira 4 szykuje, choć trochę większy i bardziej termiczny niż GPS Triangle.

O, a to ciekawostka ?

Czyżby reszta do kadłuba który Arthobby pokazywał niedawno na zagranicznych targach?

Czy można coś więcej na temat? ?

Ziggy

Ziggy

Opublikowano
  • Autor
Opublikowano

Witam

Ten project jest robiony od początku. Skala wyszła tak Prof Kubrynski policzył rozpiętość skrzydła. Wyszło 24.4%

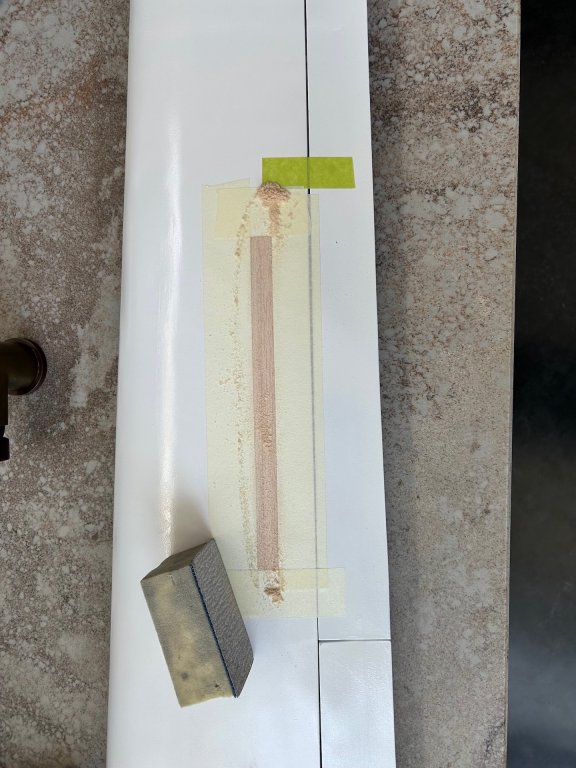

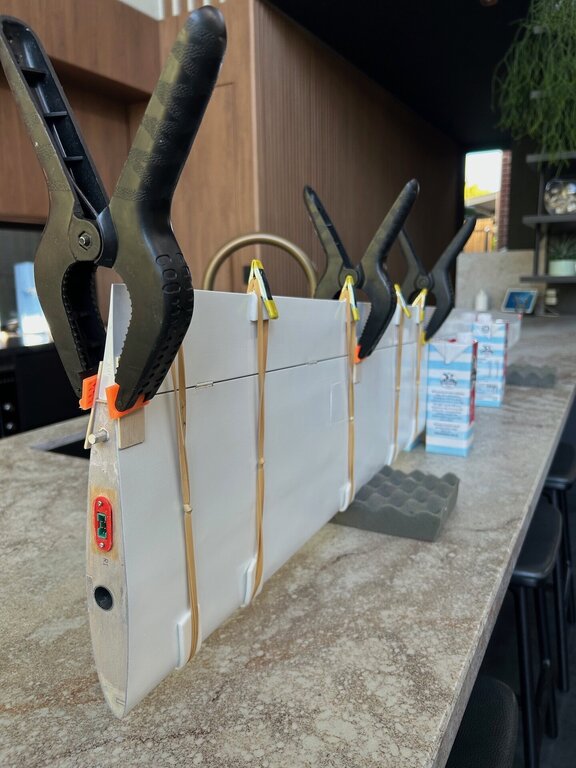

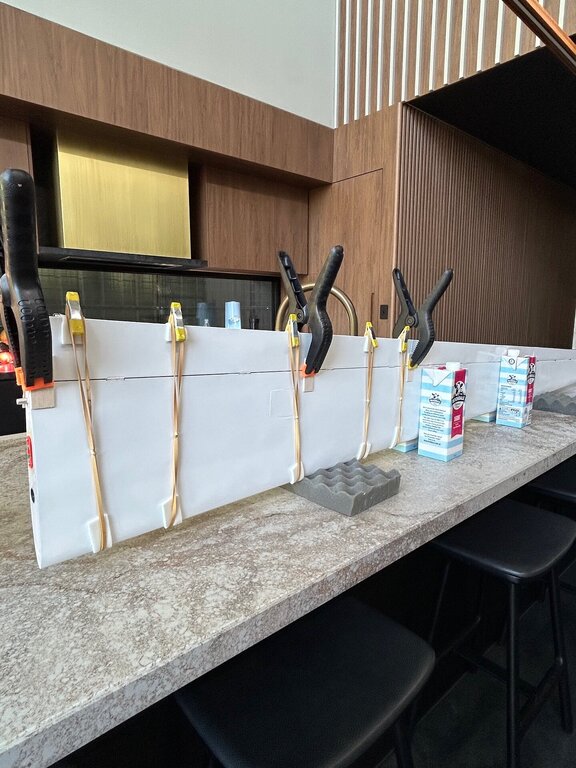

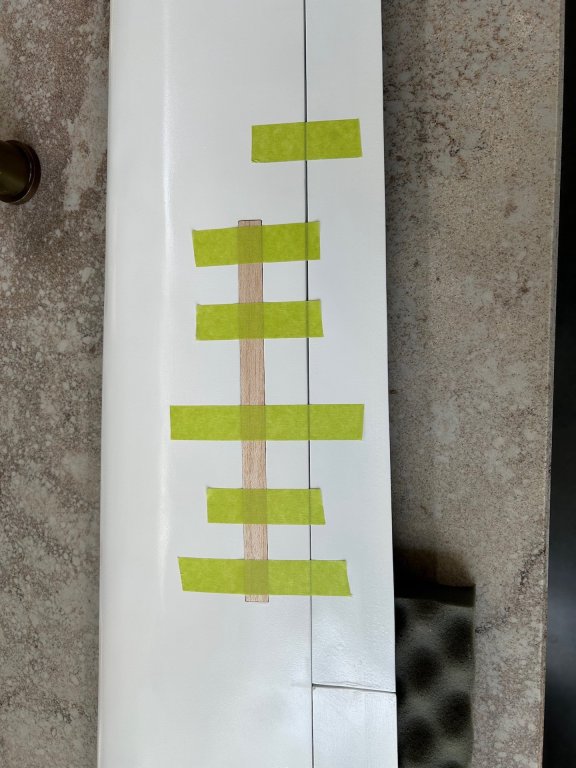

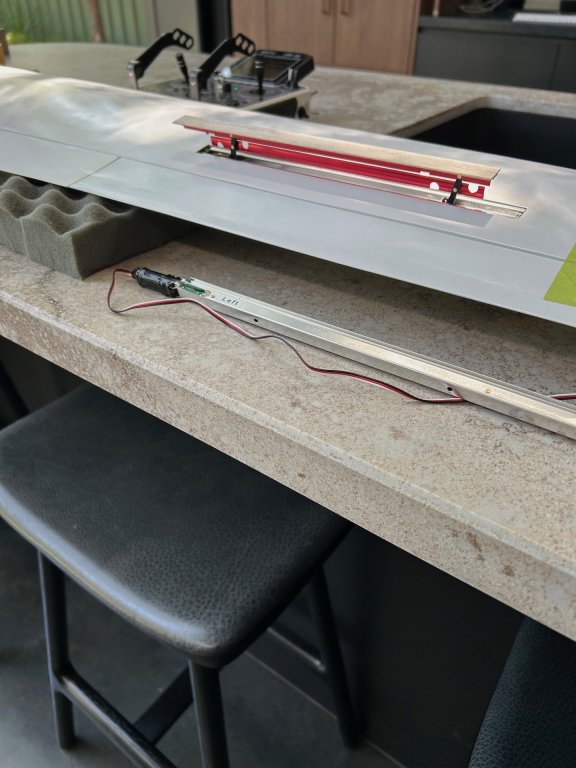

Budowa skrzydła będzie trochę inna.Tak Jilles proponuję wypełnianie  styropianem pomiędzy żeberkami. Różne przekroje i skrzydło będzie pokryte sklejka 0.4mm.

Jilles zaprojektował wiele szybowców, dużo polskiej konstrukcji. Laser cut jest robiony w UK : lasercutsailplanes.co.uk















Screenshot 2024-03-14 at 6.19.27 pm.png

  • Lubię to 3
Ares

Ares

Opublikowano
Opublikowano
2 godziny temu, Ziggy napisał:

Budowa skrzydła będzie trochę inna.Tak Jilles proponuję wypełnianie  styropianem pomiędzy żeberkami. Różne przekroje i skrzydło będzie pokryte sklejka 0.4mm

Napisz proszę , jakie zalety ma taka technologia budowy płatów?

Projekt szalenie ciekawy i skoro Prof. Kubryński bierze w nim udział to o sukces końcowy można być spokojnym.

Sroka

Sroka

Opublikowano
Opublikowano

Witam , technologia budowy skrzydła z wypelniaczem nie jest nowa lecz pracochłonne i dlatego bardzo rzadko modelarze po to sięgają, ale

w tym przypadku stosowania duzo przejściowych profili jest fantastycznym zastosowaniem .

W latach 70-tych z kolega w AP w ten sposób wykonaliśmy dwa modele szybowca Dzięcioł i bez specjalnego pokrycia modela lataly swietnie a mój jednego dnia

poleciał w siną dal i nigdy nie widzialem wiecej, pewno zawiesil sie gdzies w toruńskim lasie .

Ja w tej okazji podpowiedział bym lub przypomnial panu profesorowi że dużym plusem w tej konstrukcji jest usunięcie niepotrzebnego materiału z każdej sekcji

pianki a kto tego stwierdzenia nie kuma to prosze sie przejsc do kolegi mechanika samochodowego aby wyjaśnił dlaczego wały napędowe w samochodzie sa

wykonane w formie rury anie pełnego walka. No chyba ze te skrzydełka będą wykorzystane do stworzenia kopyta aby wykonać formy.

A tak na marginesie , posiadam dobre rysunki liniowe modelu Zefir 4 cale cztery metry z których powstał wspaniale latający model, nie pamiętam profilu ale to można wykopać z biblioteki.



Przyjemnych lotów  Mirek.



  • 2 tygodnie później...
  • 2 miesiące temu...
  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam,

Jestem z powrotem w Australji i otworzyłem paczkę z wycinanka Zefira.

Wszystko jest zapakowane według specyfikacji podanej przez Mr Smits.

Jakosc wycinanki jest bardzo dobra.


  • Lubię to 6
  • 2 tygodnie później...
  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam

Wlasnie przejrzałem wręgi do kadłuba. Bardzo dobra jakość sklejki i wycięcia.

Wrega trzecia nie ma napisanego numeru i wręga numer 14 powinna być 11.

To tylko takie dwa błędy. Teraz czekam na wydruk planów, kolega polecił me aby użyć Mylar - materiał co się nie kurczy  tak jak papier.


  • Lubię to 6
  • 1 miesiąc temu...
  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam,

Mialem czekać z budowa Zefira po skończeniu PZLm P11c ale chciałem zobaczyć ten unikalny kształt Zefira 4.

Wszystke wręgi wklejone. Końcówka kadłuba jest bardzo dobrze zaprojektowana - składa się bez problemu.

Teraz czekam na listewki i Robart hinges 1/8' rozmiar. Musze zamówić z Brisbane nie ma nikt tutaj w Adelaide.

Coraz mniej ludzi buduje modele ...



  • Lubię to 12
  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam,

Rozlozylem części statecznika poziomego na planie. Projektant zrobil taka innowacje do prawidłowego sklejania dwóch połówek.

Jest to taka skrzynka pomiędzy lewym i prawym płatem. Bardzo mądre rozwiązanie.Czekam teraz na dwa aluminiowe pręty 1/8 i 1/4 zanim zacznę klejenie.Statecznik nie ma żadnych listewek i będzie pokryty sklejka 0.4 mm










  • Lubię to 5
Ares

Ares

Opublikowano
Opublikowano
W dniu 21.07.2024 o 11:13, Ziggy napisał:

Coraz mniej ludzi buduje modele ...

To prawda , a szkoda bo frajda z budowy a potem z lotów jest niesamowita.

Ja również sam buduję modele i zawsze polecam to wszystkim. Wspaniała robota no i to już jest wyższa jakościowo półka od zwykłych popularnych modeli. Kibicuję bo projekt ambitny no i Zefir 4 jest po prostu piękny.

mar_io

mar_io

Opublikowano
Opublikowano

Fajnie ta wycinanka wygląda. Może gdzieś kupić taką wycinankę? jest to dostępne na rynku?

  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam,

Ta wycinanka nie jest dostępna . Musze zbudować pierwszy model i oblatać.

Dzisiaj skończyłem montaż steru kierunku. jest on całkowicie zamknięty w kadłubie.

Bardzo ciekawe rozwiazanie.

IMG_1569.thumb.jpg.c588dfb88372e222ef3c0858e1173dcd.jpgIMG_1570.thumb.jpg.db5afef5971a9bc640daaf759de5496c.jpgIMG_1571.thumb.jpg.20831c025e0bcce671de81bbb9480048.jpg



  • Lubię to 10
Ziggy

Ziggy

Opublikowano
  • Autor
Opublikowano

Witam,

Jak najbardziej. Ostatnie zdjęcie to tylko przymiarka.

Na planie mam cale wymiary.



  • Dzięki 1
  • Ta odpowiedź cieszy się zainteresowaniem.
Ziggy

Ziggy

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

Witam,

To jest plan na odleglosc do osi zawiasu - 8.4 mm








A tak to wyglada po sklejeniu dwóch zawiasów i drucika do napędu steru kierunku.






  • Lubię to 6
  • Dzięki 1
