RomanJ4

Czasem w modelarskiej robocie zachodzi potrzeba obrobienia(przetoczenia) serii jednakowych elementów na ten sam wymiar, wykonania np rowka na tej samej wysokości tulejki czy preta, i przydałby się nastawiany "zderzak" który wymuszał jednakową głębokość mocowania detalu w uchwycie. Jednym z takich prostych rozwiązań jest mocowany w przelocie wrzeciona dowolnej tokarki przyrządzik. Składa się on z rozporowej tulei o wymiarach dostosowanych do wielkości przelotu wrzeciona, rozpierającego ją sworznia który jest jednocześnie "nakrętką" do wkręcania trzpienia ograniczającego głębokość mocowania detalu w szczękach. komplet Tuleja rozprężna. Kąty stożków- zewnętrznego który wchodzi w koniec wrzeciona, i wewnętrznego w drugim naciętym po toczeniu końcu tulei, który rozpiera stożkowo zatoczona śruba-rozpieracz, nie są krytyczne. Tuleje rozprężną można zrobić z odp. dużej śruby handlowej, najlepiej o średnicy trzpienia niewiele mniejszej od średnicy przelotu wrzeciona (w Mini-Lathe), lub na tyle dużej by zmieściła wewnątrz śrubę-rozpieracz, ale rozpierana ścianka nie była zbyt gruba (np 1,5-2mm). Stożkowy koniec od strony wylotu wrzeciona ma spłaszczenia pod klucz aby przytrzymać nim w razie obracania się tulei przy rozpieraniu lub odkręcaniu. Srubę-rozpieracz można zrobić z gotowej handlowej śruby zataczając stożkowo jej sześciokątny łeb na kąt stożka taki jak w otworze tulei rozprężnej Sruba-rozpieracz jest takiej długości, że wystaje z końca tulei, i można ją ściągać nakrętką rozpierając tym samym naciętą tuleję wewnątrz przelotu wrzeciona Rozpieracz należy przewiercić osiowo przez całą długość wg jednego z wariantów: - albo jednym wymiarem wiertła o średnicy nieco większej niż średnica nagwintowanego trzpienia/zderzaka(gwintowany pręt z OBI) przez całą jego długość Ale wtedy do ustawiania preta zderzaka potrzebna będzie jeszcze nakretka z podkladką od strony uchwytu tokarskiego by ustawiać głębokość ustawienia zderzaka w uchwycie - albo częściowo_np2/3 na wymiar średnicy zderzaka(pręta gwintowanego), a częściowo np 1/3 pod gwint jaki ma ten zderzak, i ten odcinek gwintujemy. W drugim wariancie nie trzeba stosować osobnej nakrętki z podkładką na pręcie zderzaka od strony uchwytu tokarskiego, bo pręt zderzaka wkręca się bezpośrednio w śrubę-rozpieracz jako nakrętkę, i blokuje w ustawionym położeniu nakrętką motylkową na końcu pręta. Przyrząd jak widać bardzo prosty do wykonania przez każdego amatora, chyba nic więcej nie trzeba dodawać, ale w razie czego służę pomocą...

Po czymś to jeździło (rolki)?

Podejrzewam, ze skala obu podobna(?), widać różnicę w artylerii...

Gratuluję koledze Frankowi projektu, i trzymam kciuki za jego realizację... Parę zdjęć oryginału z Normandii, może się przyda... https://panzerplace.eu/king-of-the-bulge/ https://panzerplace.eu/king-of-the-bulge-ii-engine-deck-and-turret/ Tu co prawda skala całkiem inna, ale zawsze miło popatrzeć.... (na te mniejsze oczywiście też..) http://www.mark-1-tank.co.uk/king-tiger.html https://technabob.com/blog/2008/12/26/14-scale-rc-tank-is-this-still-a-toy/ https://archive.armorama.com/features/4280/index.htm potwór.. https://thefunnybeaver.com/giant-14-scale-rc-tanks/ https://www.musclecarszone.com/toy-giant-rc-tank-powerful-scale/

A zabierak można sobie zrobić samemu z... żeliwnego talerza do hantli, byleby jak najgrubszego.. https://www.cnc.info.pl/mala-zolta-lodz-podwodna-cz-2-t61615-80.html https://pfmrc.eu/topic/67284-tokarka-bernardo-hobby-250/ A to może się przydać przy trasowaniu otworów pod szpilki/śruby https://www.cnc.info.pl/wyznaczanie-promienia-okregu-opisanego-na-x-otworach-t93560.html Syfon wyłapie cięższe opiłki, ale są i takie które pływają na powierzchni płynu siłami napięcia powierzchniowego(są tłuste), i to wcale duże...

Są magnetyczne gotowce - przesuwany magnes neodymowy w alu rurce, a nawet "szczotka", ale ceny powalają. https://allegro.pl/oferta/evolution-mcc390-magnetyczny-zbieracz-opilkow-12296662997 Tylko nie zostawiaj go na długo na częściach suportu, lub co gorsze łożu, bo potrafi się miejscowo namagnesować, i potem klei wióry które dużo ciężej zebrać. Warto natomiast włożyć magnes zamknięty w strunowej torebce do zbiornika z chłodziwem pod rurkę dolotową z wanny, jeśli tokarka takowy posiada. Oszczędzi pompkę wyłapując drobne opiłki które przeleciały przez sitko, i nie rozniesie ich razem z chłodziwem po łożu i suporcie przy chłodzeniu.

Może się komuś przyda... Przyrządy i modyfikacje - domowym sposobem Wytaczadło nastawne https://www.homemadetools.net/forum/bor ... ideo-94112 https://youtu.be/_qNC8sU_Ot0 Podzielnica prosta https://www.homemadetools.net/forum/spi ... deos-94115 https://youtu.be/MR7fWkKqhDA https://youtu.be/zaNFxUXYW9Q Imak 4-nożowy https://www.homemadetools.net/forum/lat ... ideo-94118 https://youtu.be/a1rLSyOTsLY Montaż liniału optycznego na sankach poprzecznych https://www.homemadetools.net/forum/lat ... post192709 Zacisk suportu https://www.homemadetools.net/forum/lat ... post192708 Dorabianie koła napędu frezarki stołowej BF20 (KF20, itp) z poliamidu https://www.homemadetools.net/forum/bf2 ... post170854 Koła gitary(poliamid) https://thebreizmaker.wordpress.com/usinage-de-pignons/ inne... https://www.homemadetools.net/builder/Christophe+Mineau

I co Pawle postanowiłeś? Mam nadzieję, że niezbyt zawile przedstawiłem jak się sprawy mają, ale gdybyś jeszcze miał jakąś wątpliwości czy pytania to służę dalszą pomocą..

https://youtu.be/eDCgMlomhvM https://en.wikipedia.org/wiki/Convair_B-36_Peacemaker

Kolega Błażej ma rację, imaki typu "Wedge type"(czyli z klinami do zakleszczania), rozmiaru 250-000 są bardzo dobre, (bo są jeszcze "Piston type" ze sworzniem rozpierającym, wg mnie mniej stabilne rozwiązanie) a są tańszą alternatywą dla sporo droższych imaków typu Multifix. Jeśli jednak ma być Multifix, to nawet z racji jego ceny optowałbym za rozmiarem "A" (rozmiar "Aa" jest niewiele tańszy, ale i delikatniejszy, tylko na mniejsze noże -max 12x12) który możesz założyć nawet później do większej maszyny, np 700-tki (miałem w swojej 700-tce, i wiem, że dobrze się sprawdzał), ale jest tu pewien haczyk. Zmierz jednak ile u Ciebie w maszynie ma wymiar(czerwone) "A" do osi jak na rys i zdjęciu poniżej, czy ma jak u kolegi Adama Ahaweto A =22mm, czy więcej, bo klony mogą się różnić w zależności od wytwórcy, a do rozmiaru "A" potrzeba minimum 21mm by noże 12x12 z kostką opuszczoną na sanki nie wystawały ponad osią toczenia (można je jakby co nieco splanować*) bo kostka dla noży 16x16 ma grubość spodu okna (A na rysunku powyżej) grubości 8,5/9mm i do osi A=22mm nóż musiałby mieć max. 13mm wysokości, a do noży 20-tek grubość ok.10mm i trzeba by splanować nóż do 12mm. Tu masz tabelę wymiarów Multifixów, jak widać do "A" pasują kostki na noże 12x12, 16x16, a nawet 20x20, ale do 500-tki nóż 16x16 to już świat... Dlaczego rozmiar "A" a nie "Aa" choć i tak kostki na noże 12x12? Bo kostki rozm "A" nawet dla noży 12-tek są o wiele szersze (90mm vs 50mm rozm. "Aa"), i o wiele większe obciążenia mogą znieść(moc silnika do 2kW), a także są mniej podatne na drgania. No i jeszcze jeden plus - to możliwość szybkiego ustawiania noża pod prawie dowolnym kątem bez potrzeby odkręcania/luzowania całego imaka(bębna) od szufladki, i równie szybki powrót do ustawienia prostopadłego czy równoległego do osi toczenia. Czego nie można zrobić z imakami z jaskółczym ogonem (Wedge type, Piston type) które na szybko można ustawić tylko poprzecznie lub wzdłużnie. Kolega Adam (Ahaweto) zamontował jednak do swojej Multifixa rozmiar "Aa", i możesz go zapytać o jego wrażenia pracy z tą wielkością imaka. https://grabcad.com/library/multifix-aa-tool-post-1 * - planowanie spodu za wysokich noży w tokarce.. https://www.wabeco-remscheid.de/rund-ums-drehen/schnellwechsel-stahlhalter/system-multifix-grosse-aa-a0/schnellwechsel stahlhalter set größe aa (a0)-1581.html https://www.wabeco-remscheid.de/images/upload1/Schnellwechsel-Stahlhalter-und-Zubehoer/Produktvergleich-Stahlhalter.pdf

Jeśli grubość materiału w którym chce kolega zrobić ten drobnozwojny gwint jest nieduża(czyli długość czynnego gwintu), to nie wróżę mu długiej żywotności z powodu wytrzymałości na ścinanie występu* witki gwintu w takim materiale. Może warto zastanowić się nad jedną z poniższych wkładek? https://www.bossard.com/eshop/pl-pl/wkladki-gwintowane/wkladki-gwintowane-do-tworzyw-sztucznych/c/02.300.200/ https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&cad=rja&uact=8&ved=2ahUKEwiIxLHTiMj7AhVMmosKHeEQCvEQFnoECCoQAQ&url=https%3A%2F%2Fwww.kvt-fastening.pl%2F-%2Fmedia%2Fkvt%2Fdownload-center%2Fcatalogs%2Fkataloge_pl%2Fkvt_tappex_pl_07-11-2013_web-catalog.pdf&usg=AOvVaw2kKBuypSWRDBCCPMETwZ9w * - https://mps-mechanik.pl/wytyczne-obrobki-tworzyw-konstrukcyjnych/

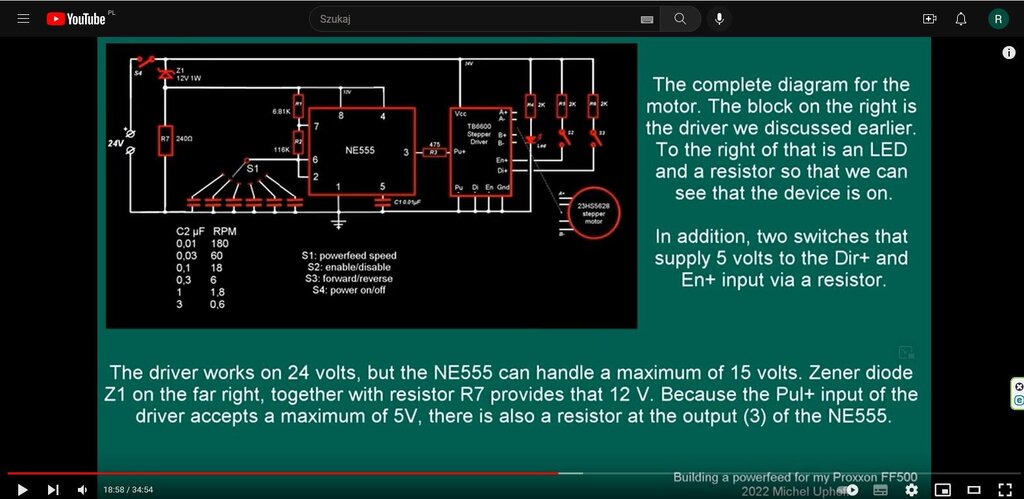

https://www.youtube.com/@RedBeardOps/videos np DRO(cyfrowy odczyt położenia) dla małej frezarki Jak tanio zbudować piecyk hartowniczy... Szlifowanie szczęk uchwytu tokarskiego

Ja mam taką, i po analizie rachunków wyszło mi, że owszem, w II strefie koszt kilowatogodziny jest niższy, ale za to wszystkich pochodnych (przesyłowe, et ctr. ) wyższy. W sumie wychodzi podobnie jak w pierwszej.. Tak to robieni jesteśmy w bambuko...

Czasem okazuje się, że docisk konika za pomocą dźwigni mimo maksymalnej siły okazuje się za słaby, i konik się cofa przy bardziej "siłowych" operacjach, np wierceniu dużym wiertłem. Wina nie zawsze leży po stronie mechanizmu dociskowego a po prostu za małej powierzchni kontaktowej z łożem samej płytki dociskowej. Poniższy link otwiera artykuł jak temu zapobiec. https://www.homemadetools.net/forum/12%94-x-37%94-lathe-tailstock-clamp-improvement-20208

Znacie stary dowcip o Indianach i chruście? Aktualizacja..

https://s3-us-west-1.amazonaws.com/hmt-forum/saint_barthelemy_airport_close.mp4

No comment...

"Wyliniały"...

https://s3-us-west-1.amazonaws.com/hmt-forum/wings_over_dallas_b17_collision.mp4 Happened about an hour ago at a Wings Over Dallas airshow. A B-17 and another plane not yet identified. https://s3-us-west-1.amazonaws.com/hmt-forum/radom_airshow_colission.mp4 2007 Radom Airshow head-on collision. Two pilots died.

Cóż, googletranslator.... Zobaczylibyście opisy obrabiarek czy narzędzi co niektórych polskich(!) dystrybutorów, tam dopiero jest jazda... Czasem mam wrażenie, że wstawiają je panienki po liceum, a nie cokolwiek znający się na tym czym handlują... Aliexpresom czy innym Banggodoom się nie dziwię, bo to najczęściej obca obsada...

https://www.homemadetools.net/forum/leadscrew-protector-2-a-82908?utm_source=newsletter&utm_medium=email&utm_campaign=11-08-22&utm_content=11-08-22-171519&nls=nl&nl_ref=sub_16&fi=171519#post171519 https://allegro.pl/oferta/outdoor-portable-magic-pocket-staff-stal-sport-12706548137?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_source=google&utm_medium=cpc&utm_campaign=_elktrk_rtvagd_pla_pmax&ev_campaign_id=17966335829&gclid=CjwKCAiAvK2bBhB8EiwAZUbP1JycQMq62aALP1Ue0an5wsPbmS-0yXkyLAqrVu8P8_PH9DniA8cQWBoCdR8QAvD_BwE

https://allegro.pl/oferta/projektowanie-papierowych-modeli-okretow-12516819425

Takie niedostępne do zmierzenia grzebieniem ze względu na średnicę gwinty mierzyło się pośrednio. Smarowało się gwint olejkiem silikonowym by nie przywarło, (wytrząsało/dmuchało nadmiar oleju, miał tylko zwilżyć zwoje), zaślepiało jeden koniec, i wciskało do środka(mocną strzykawką) dobrze urobioną modelinę tak by wypełniła wszystkie pory zwojów gwintu zostawiając na zewnątrz "główkę" by po utwardzeniu całości w gorącej wodzie było za co delikatnie wykręcić z otworu powstałą "śrubkę". Pozostawał na niej "gwint" łatwy już do zmierzenia. Nie wiem czy przy tak małej średnicy zda to egzamin, ale można spróbować.. Ponoć teraz są modeliny samoutwardzajace...

https://www.homemadetools.net/forum/magnetic-building-board-rc-hobby-any-model-building-project-56618?utm_source=newsletter&utm_medium=email&utm_campaign=10-30-22&utm_content=10-30-22-84033&nls=nl&nl_ref=sub_16&fi=84033#post84033

Te animacje pewnie dają lepsze pojęcie ;; 100-letni oryginał Replika wykorzystanej do repliki samolotu z IWW https://hackaday.com/2019/04/13/remanufacturing-a-rotary-airplane-engine/ I o modelu w modelu, pięknie wygląda, nieprawdaż? https://www.modelairplanenews.com/incredible-scratch-built-rotary-engine/ I inne ciekawe cacuszka I historia silników i konstrukcji lotniczych, szkoda, że po francusku..
