Cześć Lucjan.

Mógłbyś napisać coś o konstrukcji statecznika. Zgaduję, że zastosowałeś przekładkę z herexu i tkaninę węglową skośnie tkaną zapewne 180g. Jaką tkaninę szklaną użyłeś na zewnątrz, a jaką w środku (48g.?) Oczywiście wszystko w worku próżniowym?

Witaj Krzyśku!



   Do budowy statecznika użyłem :  herex  2mm.,  z zwnątrz tkanina 110g., wewnątrz  48 g.Wzmocnienia z węgla 200g. Wszystkie tkaniny o splocie 2/2. Żebro nasadowe sklejka lotnicza 1.5 mm., wzmocnione od strony zawiasu laminatem 1mm.,  pozostałe elementy sklejka lekka 3mm.  Do steru wysokości  użyłem herexu  1.2 mm. Oczywiście z użyciem  podciśnienia.

                                                         Pozdrawiam Lucjan

Lucjan,

Te nity wyszly Ci nierowno, chyba bedziesz musial zrobic nowe skrzydlo  :D .



A




Witaj!





 Przyglądałem się dokładnie  prawdziwej ISKRZE,  ile tam jest nierównych detali.... :D



                                             Pozdrawiam Lucjan

Odnośnik do komentarza
Udostępnij na innych stronach



   Do budowy statecznika użyłem :  herex  2mm.,  z zwnątrz tkanina 110g., wewnątrz  48 g.Wzmocnienia z węgla 200g. Wszystkie tkaniny o splocie 2/2. Żebro nasadowe sklejka lotnicza 1.5 mm., wzmocnione od strony zawiasu laminatem 1mm.,  pozostałe elementy sklejka lekka 3mm.  Do steru wysokości  użyłem herexu  1.2 mm. Oczywiście z użyciem  podciśnienia.



Cześć Lucjan,

Grubo za grubo ,że tak powiem :)



ps jakbym mógł w czymś pomóc- dzwoń

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

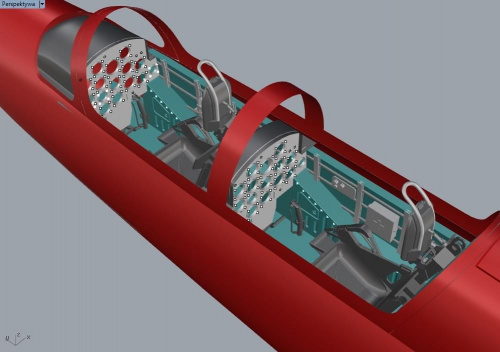

Panie Lucjanie - śledzę wątek z zaciekawieniem i przyznam że jest to piękna modelarska robota. W naszym warsztacie właśnie powstaje kokpit do TS-11 1/5 choć niestety jest to wykonanie głównie maszynowe poza oczywiście projektem ale być może też coć ciekawego z tego wyjdzie.Jako że w wątku od dwóch tygodni cisza to pozwolę sobie na odświeżenie tematu i zamieszczenie dwóch zdjęć z prac nad "umeblowaniem" :-)





Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...
  • 2 tygodnie później...

Dzień dobry!





      Lotki i klapy  gotowe                       post-6784-0-37217900-1489928404_thumb.jpg                      post-6784-0-26710400-1489928453_thumb.jpg         post-6784-0-92620500-1489928512_thumb.jpg                                                                                                                                                                                                                                                                                                                                                                         CO TO JEST ?      ;)




















Następnie zająłem się formowaniem  skrzydła











post-6784-0-15500600-1489930024_thumb.jpg                                      post-6784-0-01200200-1489930051_thumb.jpgpost-6784-0-75270500-1489930095_thumb.jpg                                     post-6784-0-78481500-1489930141_thumb.jpg

















A wczoraj wieczorem  otworzyłem formę ........











post-6784-0-27337500-1489930292_thumb.jpg                           post-6784-0-50510900-1489930339_thumb.jpgpost-6784-0-98756400-1489930368_thumb.jpg                post-6784-0-43955600-1489930393_thumb.jpgpost-6784-0-91279900-1489930435_thumb.jpg

Odnośnik do komentarza
Udostępnij na innych stronach

Ło żesz Ty :o ! Lucek, pockaj, bo mi scenka pod biurko wpadła.....

(cy min. poźniej)..... dobra znalazłem :P .

Niby cicho siedzi, .....a tu masz! cacuszko!



Znając Twoje umiejętności, rozformowanie przebiegło bezproblemowo, super!

No to pozostaje mi chyba tylko poczekać i zamówić skrzydełka do mojej Iskry u Ciebie (już mi się nie chce robić własnych, patrząc jakie cuda u Ciebie wychodzą) :P .



A ten "dremelek" to do czego służy?







  CO TO JEST ?       ;)

Elenent do czujnika prędkości, "rurki pitota"?

Odnośnik do komentarza
Udostępnij na innych stronach

Masz rację Wojtku! Skoro ja zrobiłem formy to po co masz przez długie tygodnie "dziergać " skrzydła i i stateczniki.

Dremelek  ma specjalną gąbkę do polerowania formy z nalotów po rozdzielaczu i t.p. :)

Trafnie odpowiedziałeś na zagadkę.

Miło mi że Ci  się podoba moja robota.

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki  Wam za miłe słowa! :)  Można by dopracowywać to wszystko w nieskończoność , ale postawiłem sobie pewną granicę

bo w przeciwnym razie "oszalał bym". Oczywiście skrzydła będą robione w technologii vacu.



                  Pozdrawiam Lucjan

Odnośnik do komentarza
Udostępnij na innych stronach
