Witam

Jakiś czas temu rozpocząłem nowy projekt: COS-2 i postanowiłem, że wrzucę tutaj relację z moich zmagań.

Ma to być model o rozpiętości 1m+" ewentualnie mały haczyk", skrzydło prostokątne o profilu NACA 2413 i cięciwie 200mm.

Model powinien być wystarczająco wytrzymały do ostrzejszego polatania, mam nadzjeję, iż w miarę lekki :P (ale bez przesady).

Jednak przede wszystkim postanowiłem, że mam się przy nim za bardzo nie pobrudzić i nie narobić ;), a model ma wyglądać znośnie.

Jednocześnie mam zamiar sprawdzić parę rozwiązań techniczych, których do tej pory nie wykorzystywałem.



Tym razem budowę zacząłem od skrzydła.

Odkurzyłem styroploter, odpaliłem Corela porysowałem sobie i powycinałem piankę.



Co do tej pory wyszło, widać na poniższych zdjęciach:



->Przekrój profilu (bez lotki) - na razie jeszcze nie sklejony:




-> Dotychczas wykonane elementy składowe, od góry zdjęcia :

  • poszycie górne (Hydropian, masa 24g - komplet)
  • pasek twardej balsy 2mm - wzmocnienie krawędzi natarcia
  • dźwigar węglowo/styrodurowo/szklany (masa 27g)
    • pasy dźwigara - tkanina węglowa jednokierunkowa 120g/m2 ( dół-3 warstwy , góra 3 warstwy + 1 o połowie szerokości środnika - został mi taki przesączony pasek tkaniny,szkoda było go wyrzucić)
    • środnik - styrodur (szerokość 10mm, grubość ~17.6mm)
    • owijka z jednej warstwy tkaniny 25g/m2 o szerokości 620mm -zarówno lewa jak i prawa strona dźwigara, czyli na środku na odcinku 240mm jest zakładka - dwie warstwy tkaniny

    [*]dolne poszycie z Hydropianu z wklejonymi żebrami ze styroduru (41 g)

    [*]środnik dźwigara pomocniczego ze styroduru (między poszycie a środnik wkleję jeszcze po pasku rowingu węglowego przy sklejaniu skrzydła)

Wszystko co widać na zjęciu waży 99g






-> i jeszcze jedna fotka




Ciąg dalszy będzie następował z rozwojem projektu, a to zależy od moich (niestety nikłych) możliwości czasowych.



Pozdrawiam

Tomasz

Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Zasiadam i obserwuję.



Cieszę się, iż ktoś będzie miał na mnie oko ;)



A oto sagi :P ciąg dalszy:

-> Do środnika pomocniczego dźwigarka przykleiłem po "nitce" rowingu węglowego.



-> Gdy wszystko miałem gotowe, zacząłem klejenie (soudalem 66a) skrzydła w całość.

Smarowanie odpowiednich miejsc, a trochę tego było, szło jak po grudzie - klej chyba zgęstniał podczas przechowywania.

Finalnie po 3 godzinach i małych poprawkach na krawędzi natarcia (UHU por'em) - ponieważ pojawiła się mała szczelina, skrzydło można było uznać za sklejone.



-> następnie je troszkę oszlifowałem (papier 1000) - zrobiło się gładziutkie.



-> przykleiłem wzmocnienie balsowe (kawałki balsy o grubości 3mm) na końcach skrzydła, doszlifowałem je do profilu (pewnie w przyszłości dojdą jeszcze jakieś wyoblenia na końcach skrzydła.)



-> przykleiłem i doszlifowałem pasek balsy (2mm, twardy), który zamyka skrzydło przed lotką.

i zważyłem wszystko po tych pracach ... 141g :ph34r: - poszło trochę tego kleju :angry:



Zastanawiałem się czym to skrzydło pokryć ... tkanina szklana 25g/m2, taśma pakowa a może oracover...



Padło na oracover - od razu będzie na błysk (przy okazji miałem możliwość sprawdzić jak kładzie się oracover na styropian). Namachałem się trochę żelazkiem (aż mnie bark boli :P ), ale wynik jest całkiem, całkiem ... i jest znacznie lepszy niż przy taśmie pakowej :D (co zresztą było do przewidzenia)



A tak obecnie wygląda skrzydło (jest bardzo sztywne, jednak jego waga wzrosła po oklejeniu do 171g):



Góra skrzydła:






profil i dolne pokrycie




Teraz trzeba będzie zabrać się za lotki i pomyśleć nad kadłubem...



Pozdrawiam

Tomasz

Odnośnik do komentarza
Udostępnij na innych stronach

Skrzydło raczej do lekkich nie należy, ale nie jest źle, na pewno poleci



Najlżejsze nie jest, jednak z ciekawości, z grubsza, policzyłem ile by ważył podobny element wykonany w sposób "klasyczny" z pianek.



Obliczenia dość proste, pole powierzchni profilu (całka liczona numerycznie) * długość skrzydła* gęstość materiału - masa wyciętego materiału na prefabrykowany dźwigar.



I tak rdzenie (pełne -klasyczne) z usuniętym materiałem na na dźwigar:

  • styropian 14.6g/dm3 -> 45.5g (tylko, że to bardzo miękki materiał)
  • hydropian 26.7g/dm3 -> 82.9g ( w porównaniu 24+41 = 65g poszycie z hydropianu i żeberka styrodurowe w zastosownym rozwiązaniu)
  • styrodur 33g/dm3 -> 102.8g

Do tego masa dźwigara 27g + elementy balsowe 11.5g (balsowe zakończenia skrzydła 2.8g + listwy z b.twardej balsy: "spływ"5.2g +"natarcie" 3.6g) dają 38.5g



Czyli przed oklejeniem, bez kleju i "dźwigarka" pomocniczego masa elementu wychodzi odpowiednio:

  • styropian -> 83.9g
  • hydropian-> 121.4g
  • styrodur -> 141g

W zastosowanym przeze mnie rozwiązaniu, na gotowe, przed oklejeniem skrzydło miało 141g (ale tak jak już mówiłem poszło za dużo, zbyt gęstego, soudala :angry: - więc myślę, iż tutaj można było jeszcze sporo zaoszczędzić)



Mam nadzieję iż się nigdzie nie pomyliłem w "cyferkach" ;)



Pozdrawiam

Tomasz

Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

Od ostatniego wpisu głównie bawiłem się w "plastyka" i rysowałem ;)



... porysowałem "odrobinkę" ;) i wyszło coś takiego:

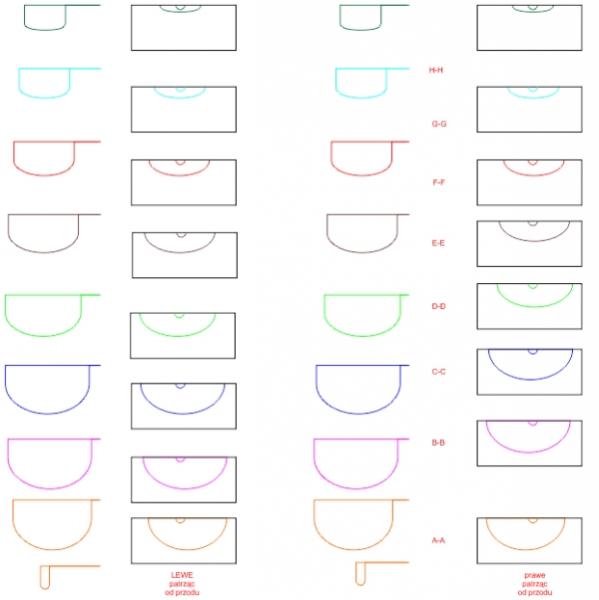

... porysowałem trochę więcej :) i otrzymałem scieżki dla przekrojów kadłuba:

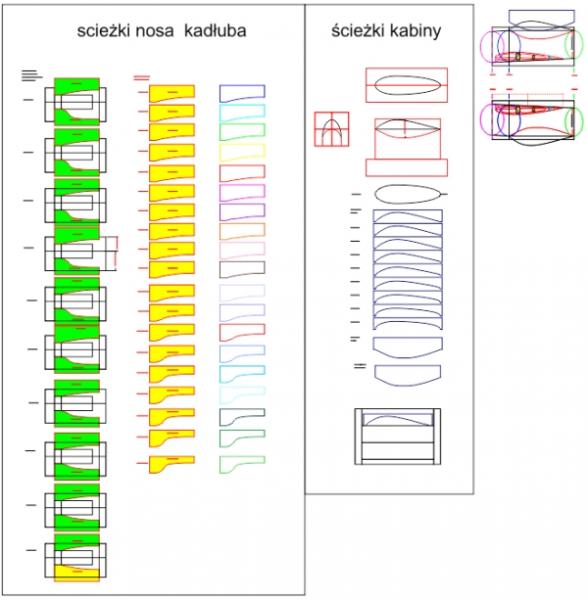

... porysowałem jeszcze trochę :D i w otrzymałem przekroje i ścieżki : "nosa" kadłuba, kabiny oraz scieżki do wycięcia w kadłubie miejsca na skrzydło i na kabinę:






... następnie przetworzyłem to wszystko na G-kody i w ostatni weekend wrzuciłem wszystko na ploter...

a to co zostało poszatkowane przez maszynę pokleiłem razem w jedno. :D :D :D

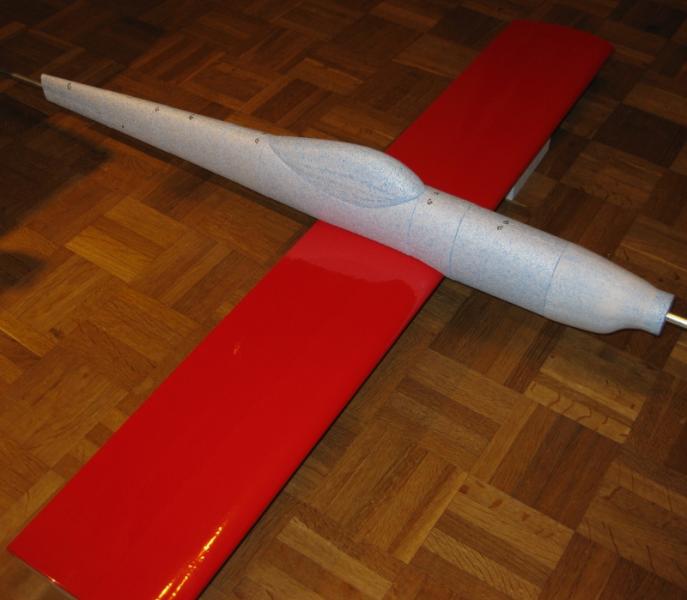

Wynik prac widać na poniższych zdjęciach:












Myślę, iż efekt jest zadawalający, jednak trzeba jeszcze trochę popracować nad bryłą kadłuba.

Zostawiłem naddatki na początku i na końcu korpusu (przydadzą się przy laminowaniu).

Niestety wyszły również pewne niedokładności wynikające z nietrafionego ustawienia rzazu (różnice prędkości cięcia na zbieżnych elementach) - tutaj trzeba będzie jeszcze trochę popracować papierem ściernym, a na przyszłość zwrócić większą uwagę na ustawienia rzazu (tym razem czas gonił i nie chciało mi się już przeprowadzać kolejnych testów przed cięciem).



pozdrawiam

Tomasz

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Znalazłem trochę czasu i oszlifowałem kadłub, "wyprowadziłem" szpachlówką przejście owiewka kabiny - kadłub, oraz okleiłem całą bryłę kadłuba taśmą samoprzylepną. Zastosowanie taśmy umożliwi pozbycie się styropianu z wnętrza gotowego kadłuba przy minimalnym zużyciu rozpuszczalnika, bez dodatkowego płukania laminatu acetonem w celu pozbycia się przyklejonych kawałków styropianu.






Teraz czas na cięcie tkaniny i brudną robotę...



Pozdrawiam

Tomasz
