Piper to może nie wielkie odkrycie a dla nie których nawet monotonia. Ja na Piperze uczyłem się latać, a że pora wysłać starego deproniaka na emeryturę to sentyment do tego modelu został

To moja pierwsza relacja więc wpadek będzie pewnie sporo ale liczę na waszą pomoc.



Ok w łapy wpadły mi poniższe plany które przeskalowałem do 1.5m rozpiętości skrzydeł





Plany do ściągnięcia;

http://web.tech-domain.com/modelshows/11/drawing/draw/piper_pa18_super_cub_a.gif




Pan Wojtek z Marvio pomógł mi dobrać grubości belek, dźwigarów, żeber i sporo podpowiedział jak wykonać modelik.

Wręgi, żebra i kilka innych elementów przerysowałem sobie na wektory i puściłem na drukarkę.

Przy pomocy drukarki laserowej i acetonu odbiłem sobie wszystko ładnie na balsie.





15 min wycinania i żeberka z naddatkiem były gotowe do skrobania między wzorniki sklejkowe.





cnd.









[robertus]

profil Clarky?

[magilla]

profilu dokładnie nie znam. Zasięgnąłem wektora przerysowanego żeberka przez kogoś innego do tego planu

[jogi99]

......... Zasięgnąłem wektora przerysowanego żeberka przez kogoś innego do tego planu



Możesz jakoś jaśniej napisać ??

Nie wiem czy czytałeś to co napisałeś ?

[magilla]

Ten plan częściowo ktoś przerysował bo oryginalny jest bardzo kiepskiej jakości. Plany mają tylko kadłuba, skrzydło oraz żeberko narysowane w wersji wektorowej.

http://www.rcgroups.com/forums/attachment.php?attachmentid=4921026

[magilla]

Stan na dziś: wycięte żeberka, pół żebra na wysokości kesonu oraz wregi. Zrobiłem użytek ze sklejki ze skrzynki po owocach i zrobiłem z niej kilka elementów.

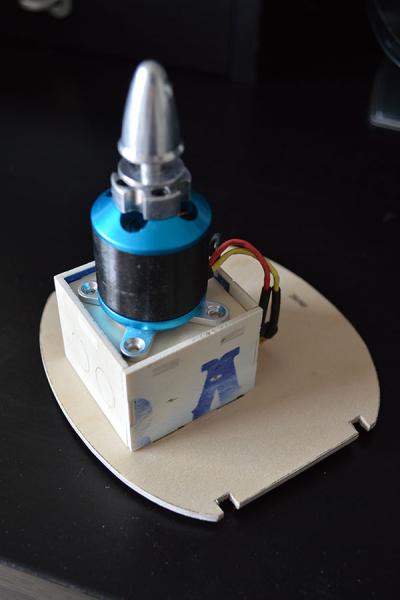

Doprojektowałem domek silnika pod przewidywany silnik C3542. Masę modelu może uda mi się zmieścić ok 1.5kg więc zalegający silnik nada się do czegoś.





Sporo elementów już jest zrobionych więc w dalszej kolejności zacznę sklejać kratownicę kadłuba

Zakładam łączone skrzydła wiec tutaj mam trochę do przemyślenia: Jak wygodnie wkładać baterię:

- od dołu za podwoziem - tutaj mamy troche za daleko od dzioba

- od dołu przed podwoziem - ale tutaj będzie mało miejsca bo mamy jeszcze maskę silnika

- od góry za pomocą klapki na częsci środkowej skrzydła

- za pomocą drzwiczek.

Pewnie wybiorę opcję 3 i 4 jednocześnie bo pakiet znajdzie się napewno bardzo blisko dzioba. Trzeba tylko konstrukcję kadłuba przeprojektować

aby spełniała obie funkcje.

[noker]

Mateusz - a nie prościej/szybciej/lepiej było zrobić dwa żeberka sklejkowe, a resztę balsowych wyszlifować w bloczku?

Przecież Piper ma płaty prostokątne.

[magilla]

Ale tak właśnie zostały zrobione te żebra

[magilla]

Mały update. Święta dają się odczuć więc Piperek musi poczekać.

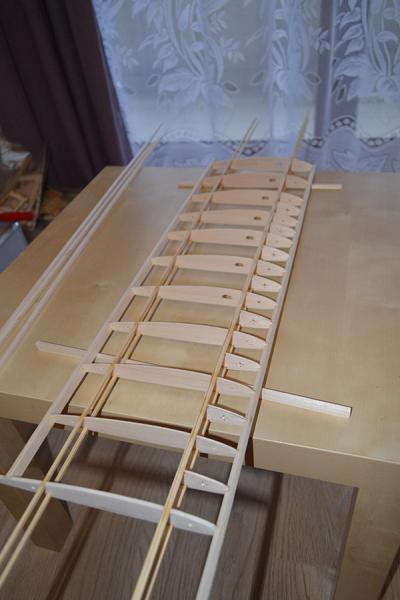

Miałem zaczynać od kadłuba ale jakoś tak wyszło że w niedziele pokleiłem trochę skrzydło.





Końcówkę skrzydła zalamelowałem.





Porzuciłem skrzydło i skleiłem kratownicę. Wkleiłem wręgi i tak o to wygląda początek powstającego kadłuba





A to stan na dziś:



[magilla]

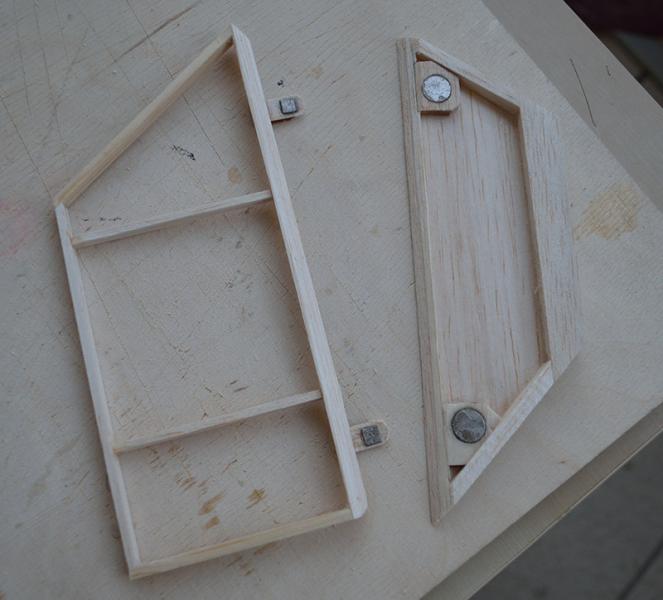

Dalszy brak czasu nie pozwala mi szybciej ciągnąć budowy. W wolnej chwili zrobiłem SW i SK. Wszystko trzeba teraz oszlifować.





Kolejno zacząłem obróbkę żeber które zostaną wklejone do kadłuba.

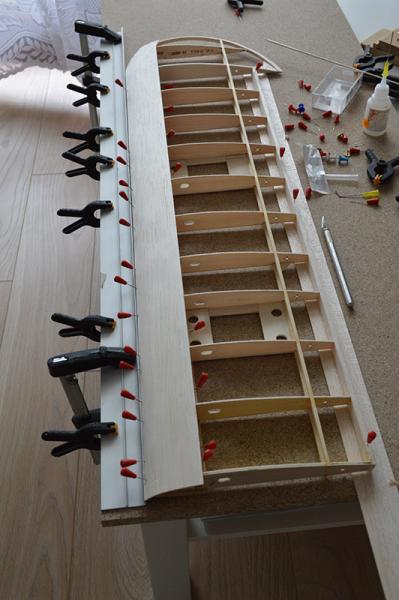

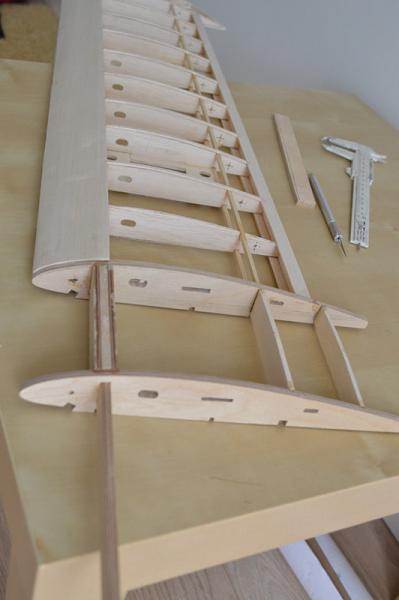

Pociągnąłem budowę skrzydła do przodu i skleiłem skrzynkę bagnetową, wkleiłem półki na serwa oraz mocowania zastrzałów. Na koniec keson. Zostało przykleić natarcie.









[TeBe]

Ładnie i czysto. A przy okazji, witam krajana :-)

[magilla]

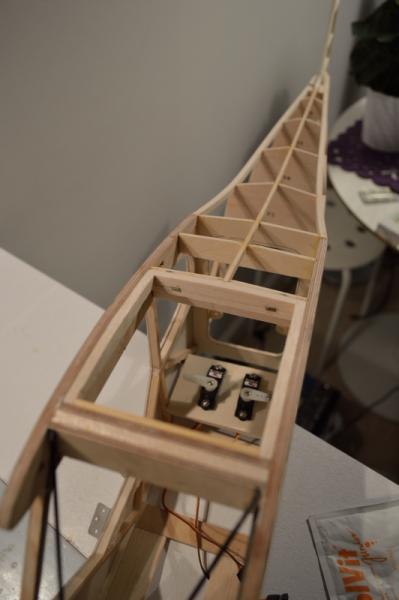

Pokleiłem trochę i całość zaczyna przypominać kadłub:





Na weekendzie majowym w domu rodzinnym powyginałem drut na podwozie więc mnie skusiło aby wszystko polutować:

Amortyzator z sprężyny kupionej w sklepie budowlanym fajnie pracuje w podwoziu.





[zolty]

fajne zawieszenie

ze sie tak spytam szprychy rowerowe??

[magilla]

drut kupiłem w modelarskim - główny 3mm, zastrzałowe 2mm, a te na których wiszą sprężyny 1.5mm

[Bartek Piękoś]

drut kupiłem w modelarskim - główny 3mm, zastrzałowe 2mm, a te na których wiszą sprężyny 1.5mm

Taki drut jest lepszy od szprychy, czy po prostu odpowiednio długi? Serio pytam.

[magilla]

Długość to jedna sprawa bo szprychy są za krótkie ale mam wrażenie że te druty które kupiłem w marvio są dużo bardziej sprężyste.

Dawniej robiąc podwozia do deproniaka kupowałem w różnych sklepach rowerowych szprychy gdzie zawsze prosiłem o

te "lepsze". Każde z tych podwozi wytrzymywało jakiś czas ale ostatecznie trzeba było robić na nowo.



W przypadku drutu z modelarskiego musze się nieźle napocić abym wogole zagiął drut 90stopni (2mm)

a pamiętam że podwozia z 2mm mogłem w całości docisnąć do ziemi i wracało do stanu wcześniejszego.

W tym podwoziu te haczyki na sprężyny są z 1.5mm a miałem problem żeby je ładnie wygiąć no i wszyło jak wyszło.

Jak to się mówi drut drutowi nie równy ale ja do szprych nie wrócę.

[Bartek Piękoś]

No tak. W sumie w FunCubie mam taki sprężysty i faktycznie dużo mu trzeba, żeby go "zagiąć". W Corsairze tylne kółko na szprysze i gnie się...

[miro-er1]

fajnie wyglada, kratownica jest z sosny ??/ jakiej grubosci ??

[magilla]

Kratownica pół na pół sosna i balsa 5x5 i 5x3. Niby na oryginalnym nie przeskalowanym planie (oryginalny plan zakłada 1.8m rozpiętości) jest wszystko z balsy

ale ja zrobiłem troszkę kratownicę mocniejszą przez wzgląd na to że będą otwierane drzwi. Dodatkowo boki części kabinowej podkleje cieniutką sklejką 0.6mm.

Właśnie schnie część lewa







[magilla]

Pomalutku myślę już o kolorach i wzorach poszycia bo napewno nie będzie to standardowy żółciutki samolocik.

Tymczasem wkleiłem statecznik pionowy do kadłuba. Zrobiłem przymiarki pod statecznik poziomy i SW





Jak narazie tak Piperek się prezentuje:
