Dzięki za link.

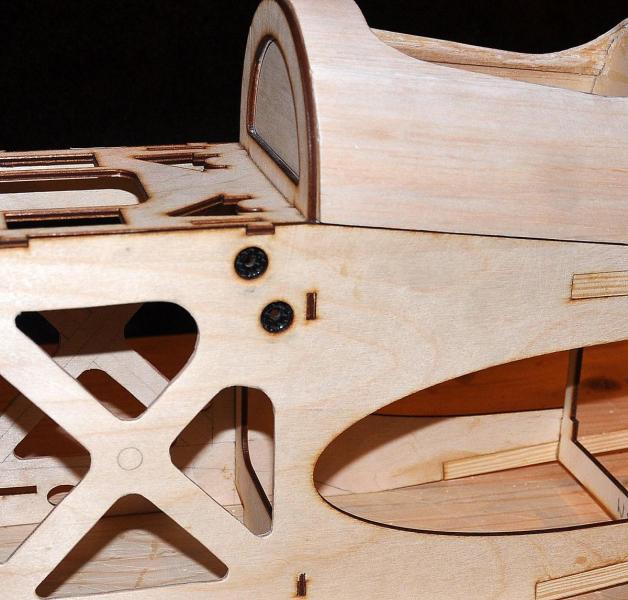

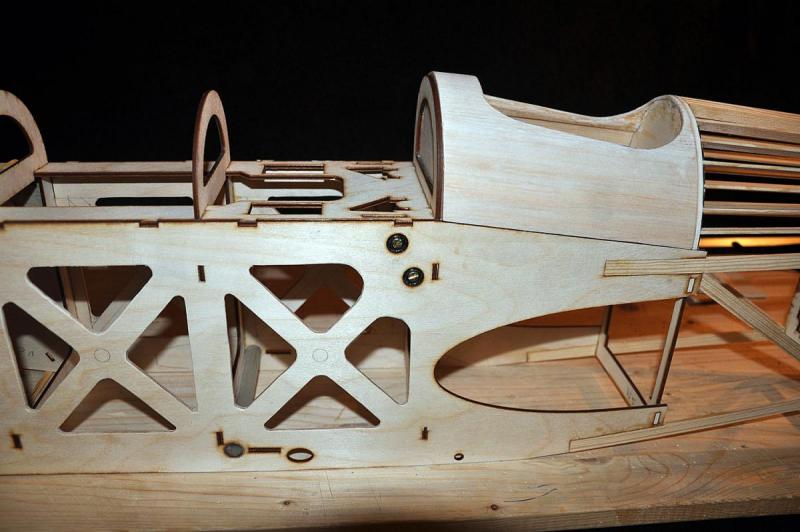

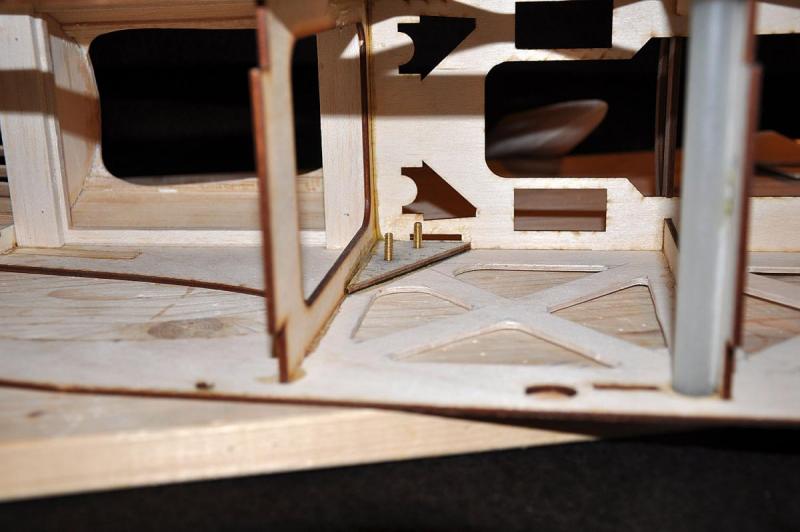

Dzisiaj wkleiłem 4 trójkątne wzmocnienia pod mocowanie konstrukcji dla głowicy górnych skrzydeł. W oryginale są one wykonane z 3 mm sklejki liściastej, przez którą przechodzą dwie śruby mocujące aluminiowy płaskownik podtrzymujący głowicę górnych skrzydeł. Takich płaskowników jest oczywiście 4. Z mojego doświadczenia wiem, że połączenie stalowa śruba-sklejka liściasta nie jest zbyt dobrym pomysłem ponieważ śruba (jej łeb) wprasowuje się z czasem w sklejkę luzując całe połączenie. Dlatego na sklejkowe trójkąty nakleiłem cienki płat węglowy, tak aby skutecznie dawał odpór przykręconej śrubie. Łby śrub są schowane poza powierzchnię kadłuba więc można je zakryć folią lub zostawić dla ozdoby.










Odnośnik do komentarza
Udostępnij na innych stronach

Zabrałem się za głowicę (śród płat) górnego skrzydła. Jest to dość odpowiedzialny element mocujący i ustalający górne skrzydło. Ponieważ model może latać bez linek stężających, głowica jest wyposażona w bagnet, który definiuje wznios górnego płata (żebra górnego skrzydła mają przesunięte odpowiednio otwory pod bagnet).

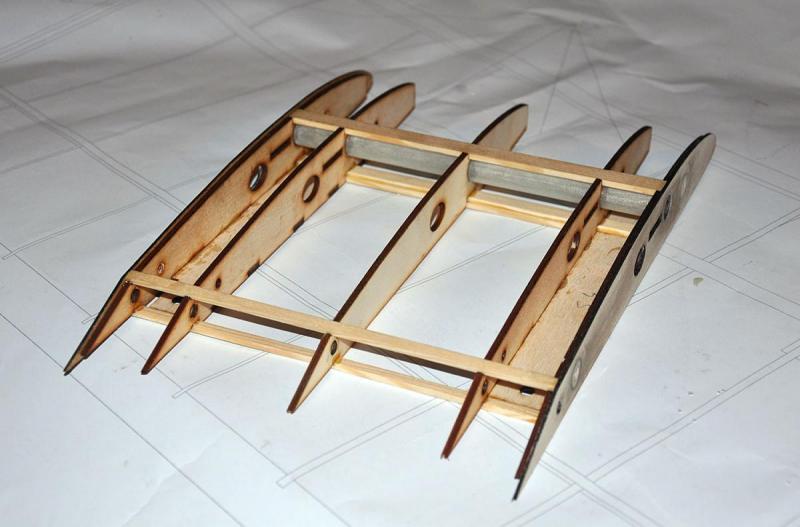

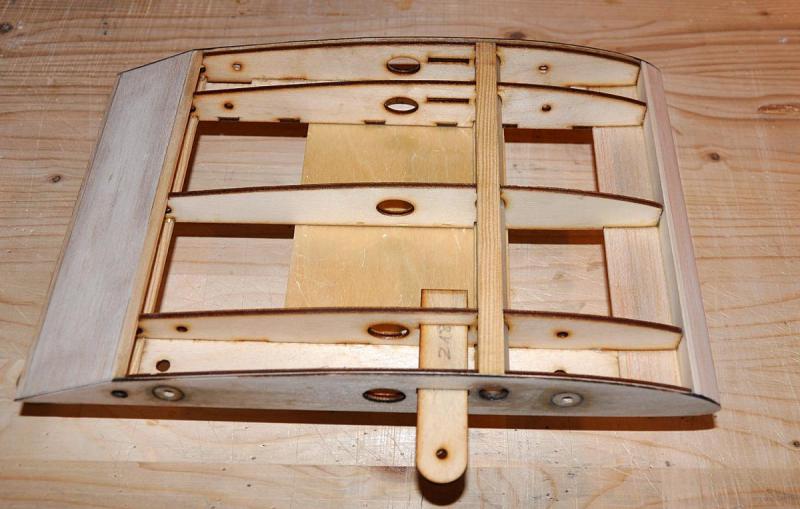

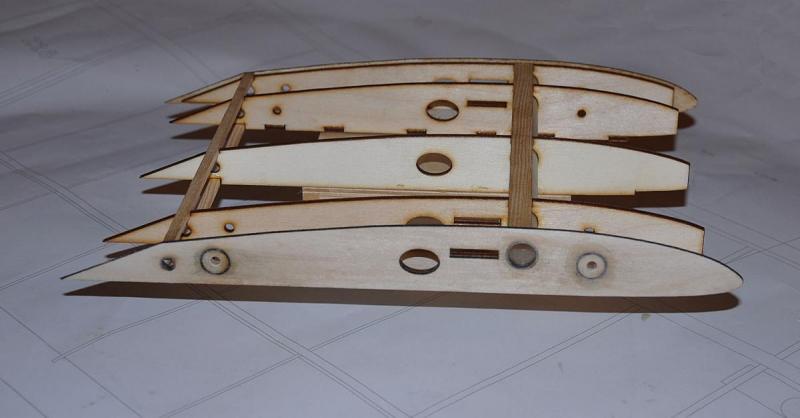

W głowicy mocowane są płaskowniki aluminiowe mocujące głowicę do  kadłuba oraz blokada skrzydeł przed ich rozsunięciem. Ponieważ planuję czasami wykorzystywać model z kamerą HD do filmowania z powietrza, w głowicy znajdą się zaczepy do kamery. Głowica będzie  klapki mocowane na magnesy zapewniające dobry dostęp do wszystkich mocowań w jej wnętrzu. Na zdjęciach szkielet głowicy:







Odnośnik do komentarza
Udostępnij na innych stronach



Witaj Piotrze,

sorry za OT,
Śledzę Twoje wątki z uwagą, ale motyw savera (balancera) f-my Robbe, który oszczędza akku widziałem, ale nie mogę znależć.....
Przypomnij mi, proszę.



http://pfmrc.eu/index.php?/topic/34097-kontrola-stanu-akumulatorow-w-locie/



http://pfmrc.eu/index.php?/topic/41177-pzl-p-24-ep-z-modelesuchockipl/?p=497025

Odnośnik do komentarza
Udostępnij na innych stronach

Jakiś czas temu rozmawiałem z Panem Jarkiem na temat celowości zaprojektowania szablonu pomocnego przy ustawianiu głowicy górnych skrzydeł. Dzisiaj otrzymałem paczkę a w niej dwa szablony:






Szablon bazuje na bagnecie i kołku pozycjonującym dolnego skrzydła i wyznacza kąt  oraz położenie głowicy. Wystarczy ustawić głowicę wg. szablonu a miejsca na  otwory w aluminiowych wspornikach ustawią się same do przewiercenia. Proste i bardzo wygodne.

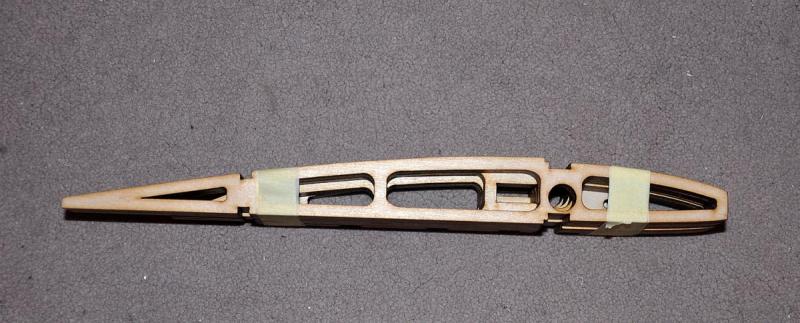

Zasugerowałem również,  ażeby z racji napędu EP żebra skrzydeł te wykonane ze sklejki zostały wyażurowane dla obniżenia ciężaru  i otrzymałem dzisiaj taki komplet żeber.






Bardzo pozytywna reakcja firmy !



Dziękuję

Odnośnik do komentarza
Udostępnij na innych stronach

Głowica cd..



Dzisiaj zakończyłem głowicę - uff !.

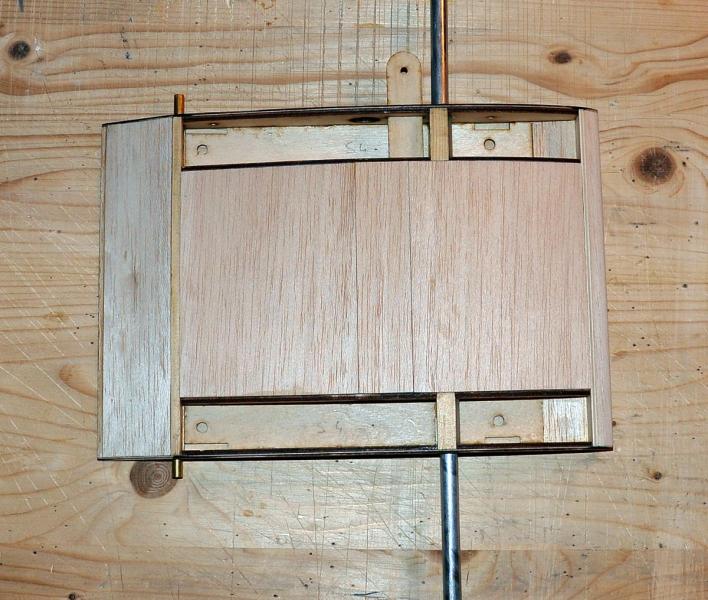

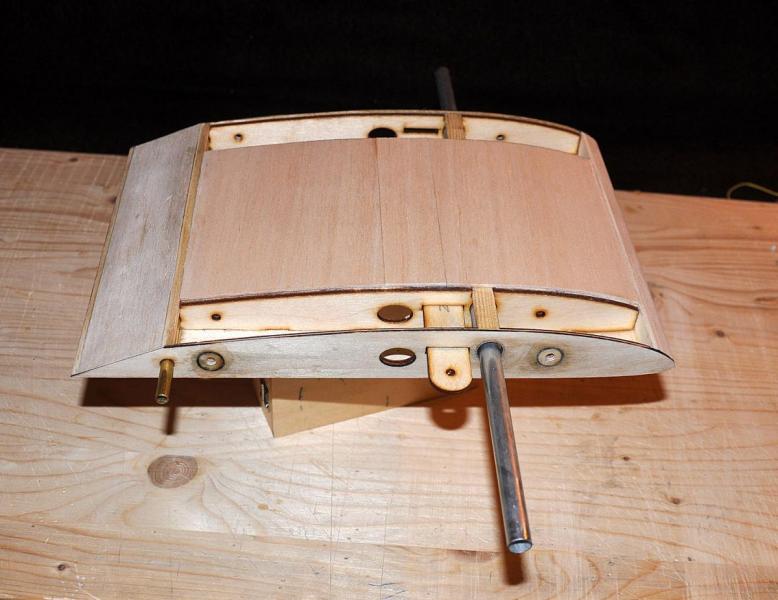

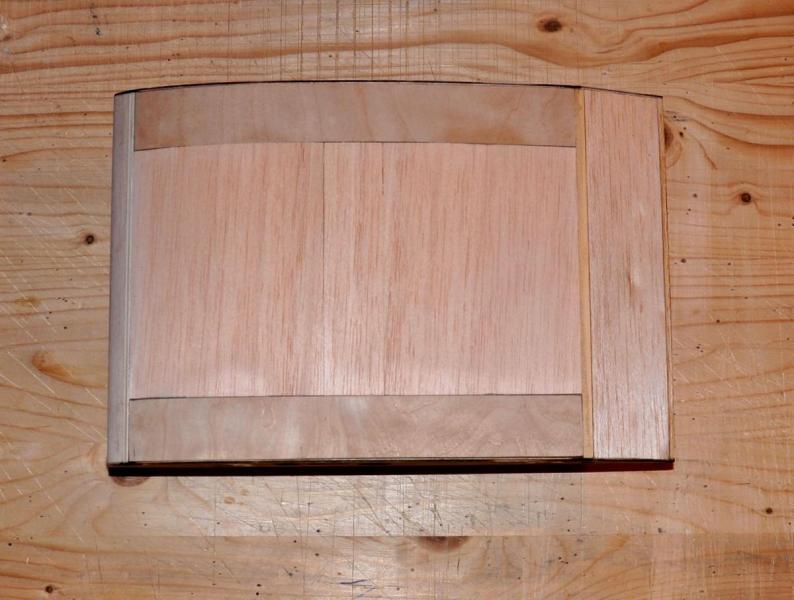

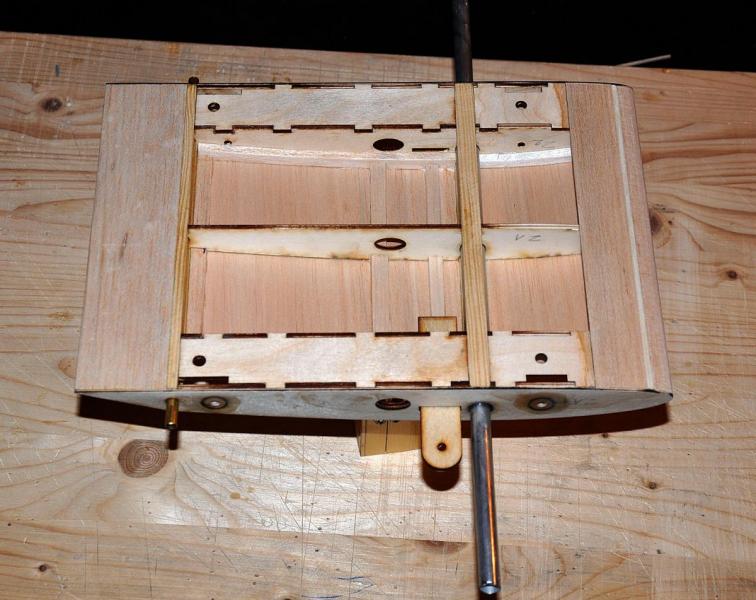

Po zamknięciu pokrywkami bocznymi cała głowica wygląda z góry tak:

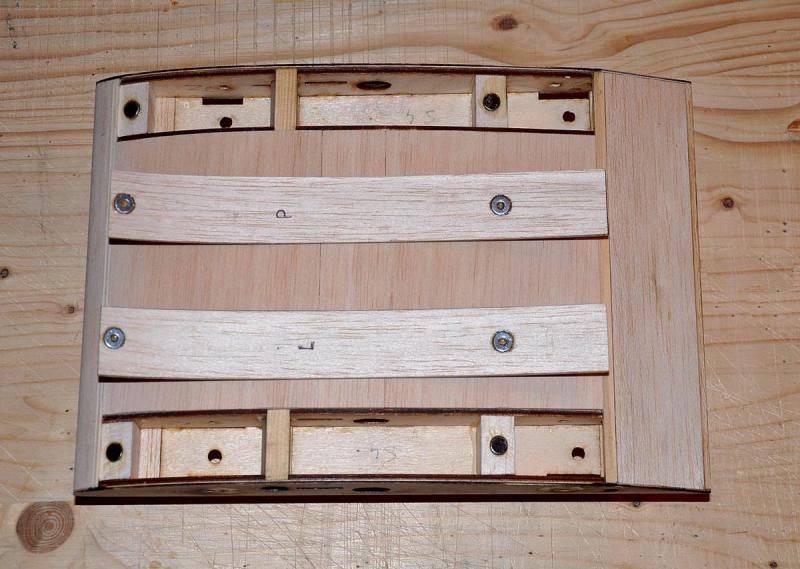

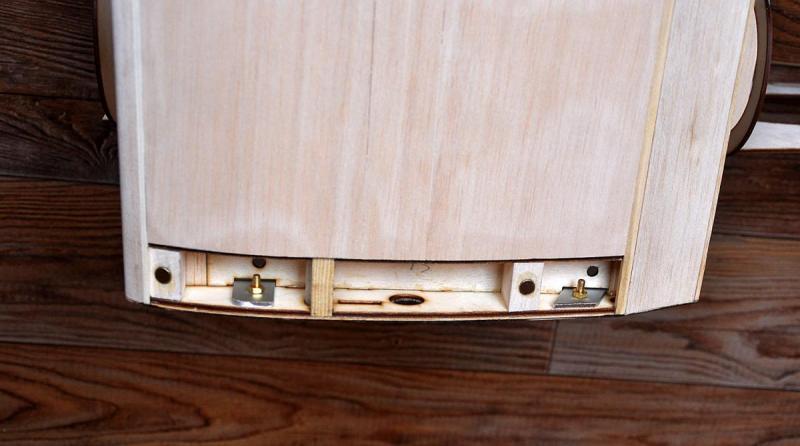

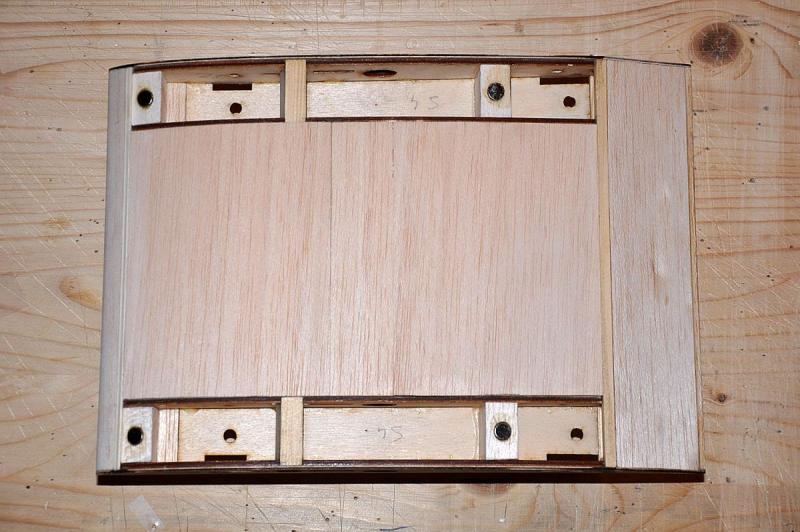

Mocowanie pokryw zrealizowane jest na magnesach:






Pokrywy wykonane są ze sklejki 0,8 mm (słoje w poprzek) i balsy 1 mm (słoje wzdłuż) sklejonych ze sobą sztywnym klejem Epidian dla zachowania wygiętego kształtu. W balsie zostały wycięte nożem otwory na metalowe podkładki współpracujące z magnesami. Podkładki zostały też wklejone na Epidian.








Krawędź spływu głowicy w jej najostrzejszej części wzmocniłem paskiem cienkiej  maty szklanej włożonej i za laminowanej między warstwami balsy. Chroni to trochę tę krawędź przed uszkodzeniem.





Teraz będzie można zamocować głowicę do kadłuba.

Odnośnik do komentarza
Udostępnij na innych stronach

Baldachim, jak najbardziej...

Tak samo jak w samolocie RWD-8

Opis płatowca RWD 8 1935

http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/615



Nazwy techniczne w języku polskim wywołują wiele skojarzeń i dlatego łatwo je zapamiętać, jak np. "rzygacz"... :)

Odnośnik do komentarza
Udostępnij na innych stronach

Ok,  niech będzie baldachim skoro jest to tak istotne.  Myślę że oglądając zdjęcia dobrze Koledzy wiecie o co chodzi, no ale jakaś szpila zawsze się przyda :) .

Ja bym nazwał to technicznie śród-płatem skrzydła górnego ale to trzy słowa dlatego przyjąłem skrót  głowica  patrz #203 . Ale nazwa historyczna to też ważna rzecz.

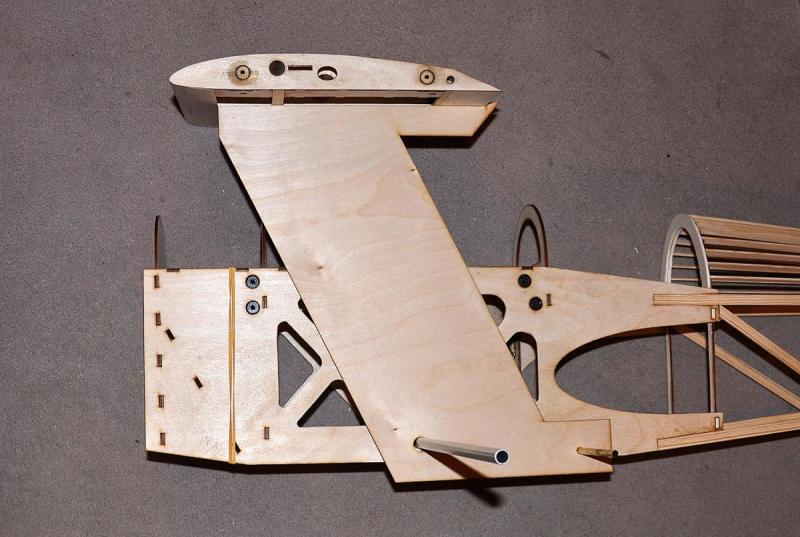

Kadłub z szablonem i baldachimem przygotowane do odmierzenia i wykonania mocowania - mocowanie to  cztery odpowiednio przygięte płaskowniki duralowe 3x20 mm:




Odnośnik do komentarza
Udostępnij na innych stronach

I baldachim oparty na wspornikach. Dzięki szablonom robota poszła zgrabnie i mam pewność co do kątów i położenia.

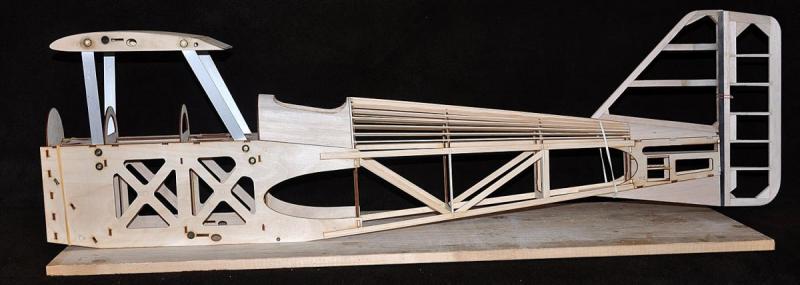

Mocowanie jeszcze z szablonami:

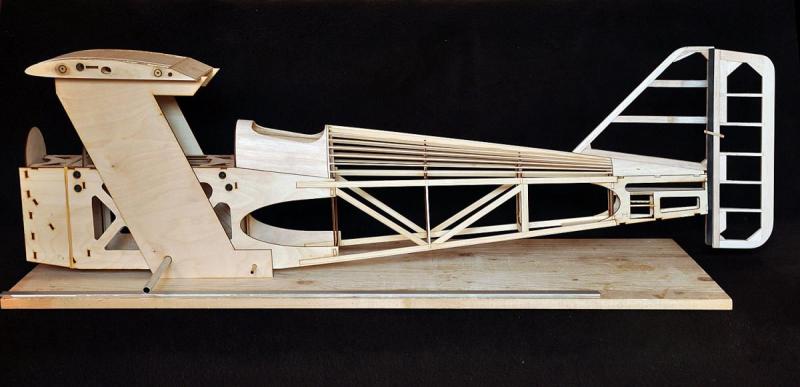

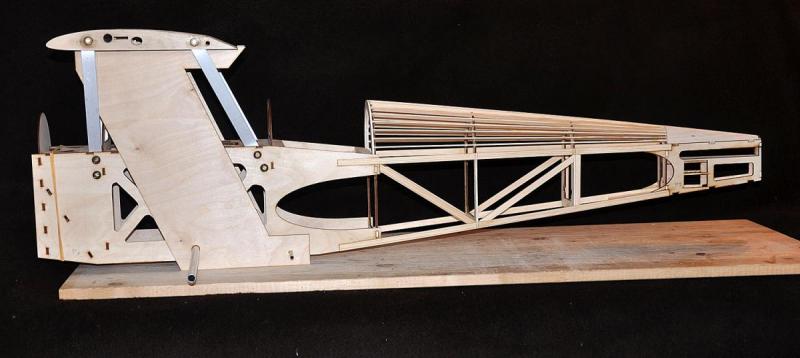

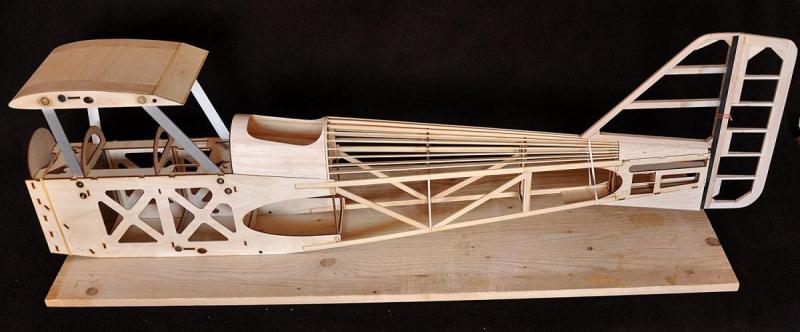

Baldachim na wspornikach:









Mocowanie baldachimu do wsporników:






Model zaczyna mi się coraz bardziej podobać, aż szkoda że kiedyś będzie trzeba tą fajną konstrukcję pokryć folią no i polecieć  :)

Odnośnik do komentarza
Udostępnij na innych stronach

>Model zaczyna mi się coraz bardziej podobać, aż szkoda że kiedyś będzie trzeba tą fajną konstrukcję pokryć folią no i polecieć  :)



Masz tak samo jak ja tzn dla mnie najfajniejszym etapem budowy modelu jest stan przed oklejeniem/malowaniem - wtedy widać konstrukcję i to jest piękne :) potem już nie.

Odnośnik do komentarza
Udostępnij na innych stronach

Kadłub (część pod górnymi skrzydłami) został przygotowany do pokrycia balsą. W oryginale to pokrycie wykonane jest z balsy 3 mm nałożonej w postaci listewek. Ja biorąc pod uwagę dobre doświadczenie z PZL P.24 zrobię to pokrycie z kawałków arkusza.

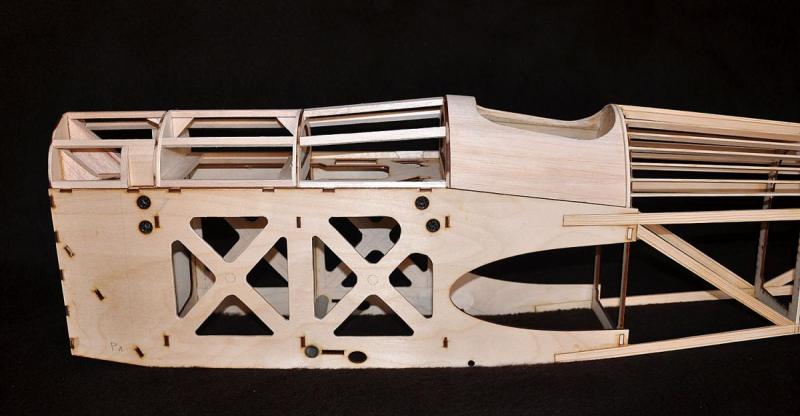

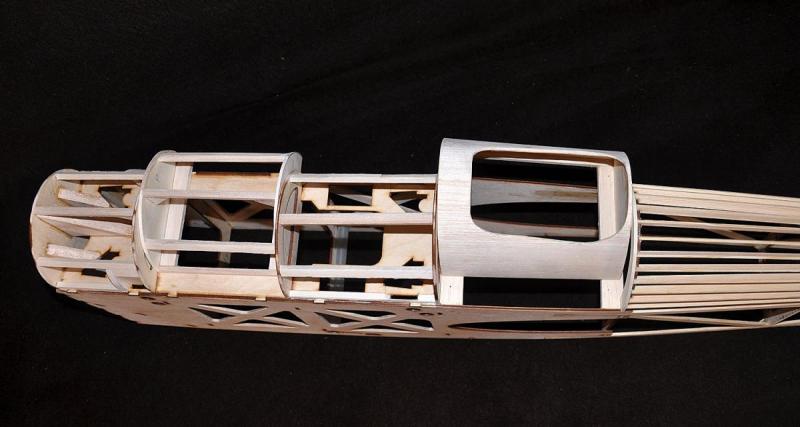

Konstrukcja kadłuba przygotowana do położenia płatów balsy:






Widać które części będą wyjmowalne:














Odnośnik do komentarza
Udostępnij na innych stronach

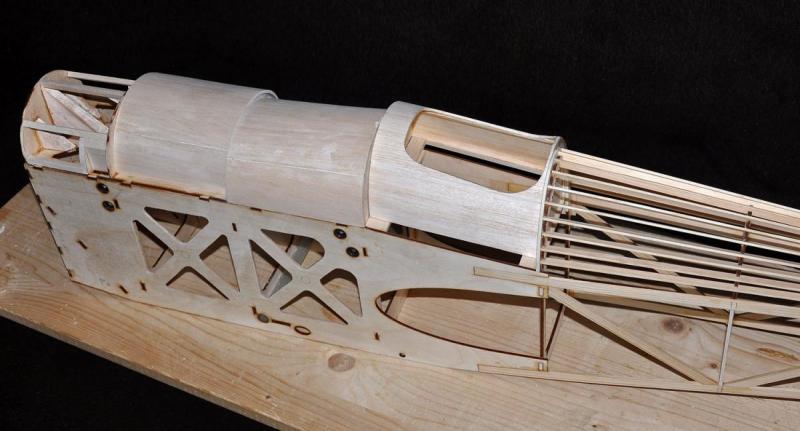

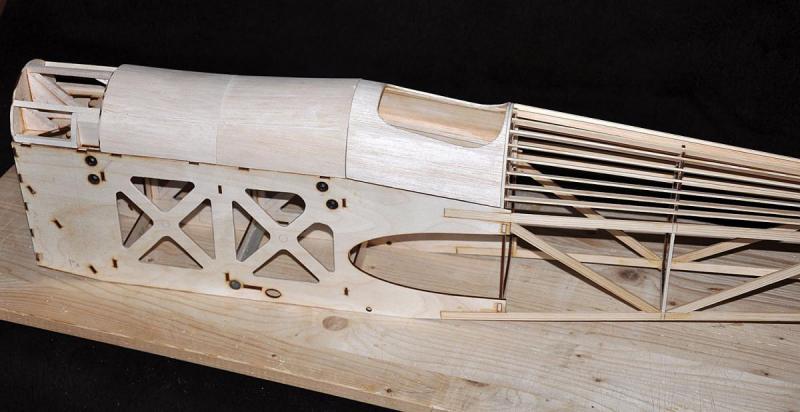

Pokrycie 3mm wilgotną balsą było bardzo proste i szybkie. Pierwsza sekcja zostanie pokryta balsą po zbudowaniu maski silnika. Wtedy maska i pierwsza sekcja po pokryciu zostaną  zlicowane ze sobą.










z wysuniętymi ruchomymi częściami:








Teraz czas zabrać się za maskę silnika
