Skywakler Axion rc (cessna 182(?)o zmienionej nazwie) - reaktywacja


 Udostępnij

Rekomendowane odpowiedzi

Witam, Skończyły mi się samoloty, więc wpadłem na pomysł powrotu do mojego pierwszego modelu - z prawdziwego zdarzenia piankolotu  ;)



model był dawcą między innymi silnika do wicherka, serw i popychaczy do ultimata, i dwóch śrubek do fokkera  :)

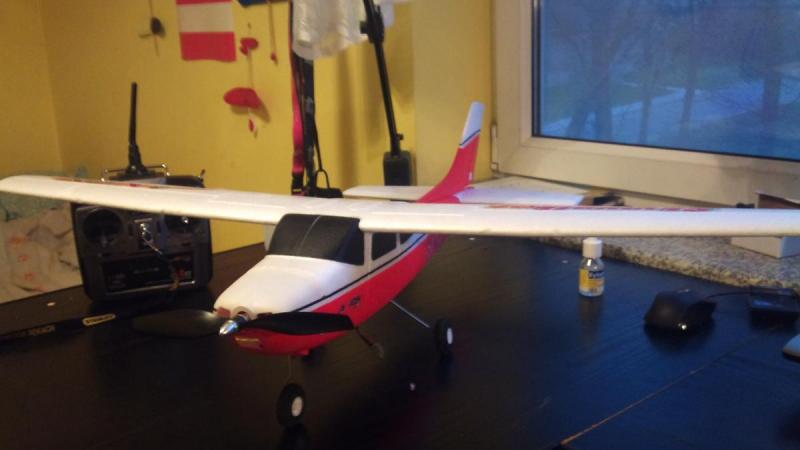

tak wyglądał po wyjęciu z pudełka (zaraz po tym stracił fabryczne śmigła i zmienił piastę)




trochę danych fabrycznych:



masa - 480g

rozpiętość - 900mm

pakiet -  2S 1300 mAh

silnik - 1400kV  (x)W

regulator 18A axion

serwa - 3x 9g (w tym jedno wadliwe)



przewidziane dane:

masa - 400g

rozpiętość - 900mm

pakiet 3s 700mAh

silnik - od Pioneera (podarowany od świętego mikołaja TeBe  ;))

regulator - od Pioneera (podarowany od świętego mikołaja TeBe  ;))

serwa 2x 9g abc power



opcje: pływaki, narty, kółka



Pierwszy zabieg to wycięcie ''przegrody'' na pakiet




.........i całej reszty - model był dość pancerny




następnie lift ogona




wklejony na stałe SK




zamontowany silnik od Pioneera (cokolwiek dziwnie będzie wyglądał z tak małym śmigłem  ;))




a i pływaki się kleją

Na razie tyle



Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Ten model stał ponad 4 miesiące bez wyposażenia, ale przed tym uczyłem się nim odruchów latania na lotkach - mój poprzedni model nie miał lotek (o ile można go modelem było nazwać  ;))

Śmigła stracił przy kretach a nie przez moje widzi mi się, piasta była niestandardowa, więc zamieniłem na prop saver  ;)



........a i przednie kółko ma dorobione ze sklejki  :P

Odnośnik do komentarza
Udostępnij na innych stronach

Dzisiejsze postępy:

zrobiłem mechanikę skrzydła - napęd lotek z drutu od TIG'a  aluminiowego, dźwignie lotek zrobione z orczyków serwa, a cięgła z drutu 0.8







zamontowane serwo wysokości




tak wygląda umiejscowienie elektroniki z najmniejszym pakietem




... oraz największym




i widok wnętrza






masa - mision complete  B)






Zabrałem się za pływaki/narty

zastanawiam się tylko nad mocowaniem...


Odnośnik do komentarza
Udostępnij na innych stronach

Wodolot,czy na zime?



I jedno i drugie  :)

Zima już niebawem więc wypadało by mieć coś odpowiedniego do latania





Popraw napęd lotek,orczyki daj pionowo a nie na płasko i je porządnie wklej bo te gumki słabo widzę .



To nie są żadne gumki, tylko nić zalana CA. Te mocowanie wydaje mi się na tyle pewne że je zostawię - przez otwór w orczyku przechodzi popychacz lotek (zalany klejem) a zagięcie z nicią na końcu usztywnia całość na skręcanie.





W takim modelu to zawias w mechanizmie lotek można zrobić z rurki termokurczliwej.



może mi Pan bardziej naświetlić sprawę? nigdy się z niczym takim nie spotkałem...



Kusi mnie jeszcze dorobienie uszu choć by odejmowanych (ciekawe tylko jak to zrobić  :ph34r:).

Jak wpłynęło by to na zachowanie modelu? Zależy mi na stabilnym locie i dość małej prędkości...



Nie wiem czemu, ale zima kojarzy mi się właśnie z tego typu modelami (z uszami), lato z wicherkiem a jesień z wszelkiego rodzaju wielopłatami   :)

Odnośnik do komentarza
Udostępnij na innych stronach

No i zrobiłeś nieprawidłowo usztywniajac orczyki w tej pozycji. Odchylajac się do przodu i tyłu również będą pracować do góry i dołu a popychacze od serwa już nie ,dla tego pisałem o przestawieniu orczyków tak by tworzyły zawias wraz z popychaczami bo w tej chwili masz ograniczony ruch lotek i zamęczysz serwo.Zamiast dorabiać uszy lepiej zrobić nowe skrzydło z nimi na wymianę.



PS jeśli nie widzisz błędu w napędzie lotek to lepiej zrób jak radzi Robert.

Odnośnik do komentarza
Udostępnij na innych stronach

No i zrobiłeś nieprawidłowo usztywniajac orczyki w tej pozycji. Odchylajac się do przodu i tyłu również będą pracować do góry i dołu a popychacze od serwa już nie ,dla tego pisałem o przestawieniu orczyków tak by tworzyły zawias wraz z popychaczami bo w tej chwili masz ograniczony ruch lotek i zamęczysz serwo.Zamiast dorabiać uszy lepiej zrobić nowe skrzydło z nimi na wymianę.



PS jeśli nie widzisz błędu w napędzie lotek to lepiej zrób jak radzi Robert.



Dzięki za dosadne wytknięcie błędu :). Ruch serwa nie był ograniczony więc nie zwróciłem na to uwagi - faktycznie orczyk mógł się wyrobić co skutkuje luzami i aż strach sobie wyobrazić np. wypadnięcie z tego powodu popychacza  :o.



Poprawiłem to na rozwiązanie podane przez Robertusa - i nie ma luzów. Uczymy się na błędach a do tego służy forum aby ktoś mógł te błędy wytknąć....




Dobre skrzydło to dzień pracy (kiedyś je w końcu zrobię), teraz poświęciłem 15 minut na rzeźbienie ze styropianu z opakowania tego właśnie modelu uszu.

Wystaje lekko zza biurka - świadczy to o rozpiętości  X > 130 cm  ;)






zwiększyłem nieco rozstaw pływaków/nart ale raczej nart





Odnośnie właśnie pływaków (trochę za późno pytam) jest jakiś sposób aby policzyć ich właściwą wielkość i profil ?











Odnośnik do komentarza
Udostępnij na innych stronach

Tak prezentuje się model z uszami i podwoziem zimowym. Mocowanie podwozia wykonałem z drutu aluminiowego 1.6mm, na łączeniach owinięty nicią i zalany CA.

Tył mocowany oryginalnie a przód na gumki - wyszło dość sztywne wyszło więc przód mocowany elastycznie a tylna goleń (?) nie ma  zastrzału







Podwozie waży niecałe 30g to chyba dobrze?



Odejmowanie uszu poprzez odcięcia   :)



kusi mnie jakieś oświetlenie.... świecąca część z mini latarki led?



PS. wstawiać większe zdjęcia czy takie mogą być?

Odnośnik do komentarza
Udostępnij na innych stronach

Jacku- te "narty"  nie nadają nawet na śnieg.  wystarczyło  do kół doczepić narty .

Jako pływaki spiszą się jeszcze gorzej ,nie dość że są za małe , za wąsko rozstawione to na dodatek posiadają redan (uskok na dnie pływaka) w złym miejscu- powinien być pod SC   Zdjęcie od Andrzeja pięknie to pokazuje

Rusztowanie z aluminiowego drutu  też nie jest szczęśliwym rozwiązaniem -każde lądowanie czy też nawet start w mało idealnym miejscu skończy się jego  ciągłym prostowaniem

Podeślij na priv swojego emalia  prześle ci co nieco na  temat pływaków



PS pamiętaj że teraz model z uszami będzie miał znacznie słabszą reakcje na lotki

Odnośnik do komentarza
Udostępnij na innych stronach

Jacku- te "narty"  nie nadają nawet na śnieg.  wystarczyło  do kół doczepić narty .

Jako pływaki spiszą się jeszcze gorzej ,nie dość że są za małe , za wąsko rozstawione to na dodatek posiadają redan (uskok na dnie pływaka) w złym miejscu- powinien być pod SC   Zdjęcie od Andrzeja pięknie to pokazuje

Rusztowanie z aluminiowego drutu  też nie jest szczęśliwym rozwiązaniem -każde lądowanie czy też nawet start w mało idealnym miejscu skończy się jego  ciągłym prostowaniem

Podeślij na priv swojego emalia  prześle ci co nieco na  temat pływaków



PS pamiętaj że teraz model z uszami będzie miał znacznie słabszą reakcje na lotki

Po przeczytaniu tego co nieco na temat pływaków zrozumiałem na co się porywam... przede wszystkim należy wszystko sobie dokładnie zaplanować a nie wziąć kawałek styropianu i wyciąć -_-

poza tym wkleiłem  ''na śmierć'' ster kierunku - jak bym wrócił ?(na wodzie kierowanie lotkami jest raczej trudne niż łatwe o ile możliwe  ;)



pływaki idą na dalszy plan co nie znaczy że z nich zrezygnuję, muszę się jeszcze dorobić serwa do SK  ;)



Zabieram się za to, za oświetlenie, rozważałem opcję kilku mini latarek z zasilaniem z mini pakietu, lub jakieś mocne diody 12v pod pakiet napędowy - jakie (i skąd) byście polecili? Jestem kompletnie zielony w tym temacie.  Sterowanie oświetleniem z aparatury sobie daruję



Ma ktoś może do odstąpienia wtyk T-dean męski? tyle właśnie brakuje mi do wtórnego oblotu
